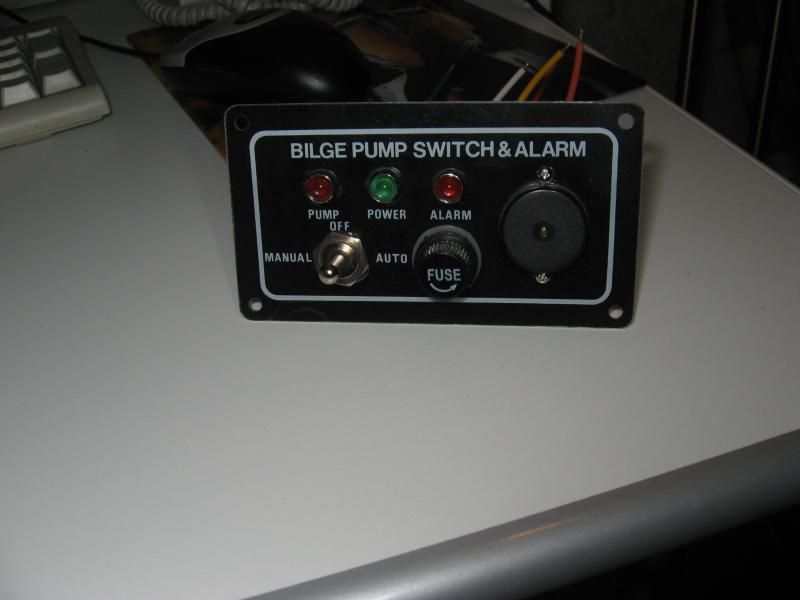

Ребята, привет! Приобрел помпу sahara 500 с поплавком (автомат и ручное) и панель управления к ней, а как подключать эту панель - ума не приложу, подскажите на пальцах, куда какого цвета конец подсоединять, - я с электрикой на "вы" к сожалению, а в магазине руками развели по этому вопросу... Фото панели приложил.


Вложения

kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
Тоже хочу такую панельку на свою помпу поставить....
Ну пусть меня поправят....
+ питания помпы на красный провод предохранителя, второй соответственно провод (красный) к белому....
Тем самым мы питание помпы через предохранитель подвели в выключателю....
Так сказать сигнал у нас дежурит в выключателе....горит лампа POWER


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
У тебя два положения работы помпы: Ручное и Автомат, в выключателе соответственно есть 2 положения работы, кроме OFF
Зеленый провод - это мануал, ручное значит - просто идет далее к помпе, тем самым замыкая цепь + к помпе....


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
А синий соответственно - это автомат, цепь должна идти уже через поплавок к помпе, когда поплавок поднимется, цепь замкнется и помпа начнет работать....Индикация лампа PUMP

Как-то так, если не прав, пусть ув. форумчане меня поправят...не понятно(на фото плохо видно) как работает изменение частоты вращения помпы (производительность), я так понял это здесь тоже реализовано..
Ну и лампа ALARM, назначение ясно, но куда ее включать не понятно...


U150

мичман
Регистрация
28.05.2014
Сообщения
153
Карма
4
Город
Подмосковье
Имя
Сергей
Лодка
YAMARAN B 330 Южанка-2
Мотор
TOHATSU 9.8 30HWCS
Тёзка и земляк .Привет. Вот и я не пойму куда должен идти жёлтый провод.И уж тем более непонятно о изменении производительности помпы.Подождём, может кто ещё подтянется кто ставил.А вообще - то эти засранцы(читай менагеры)должны были б схемку дать.


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL

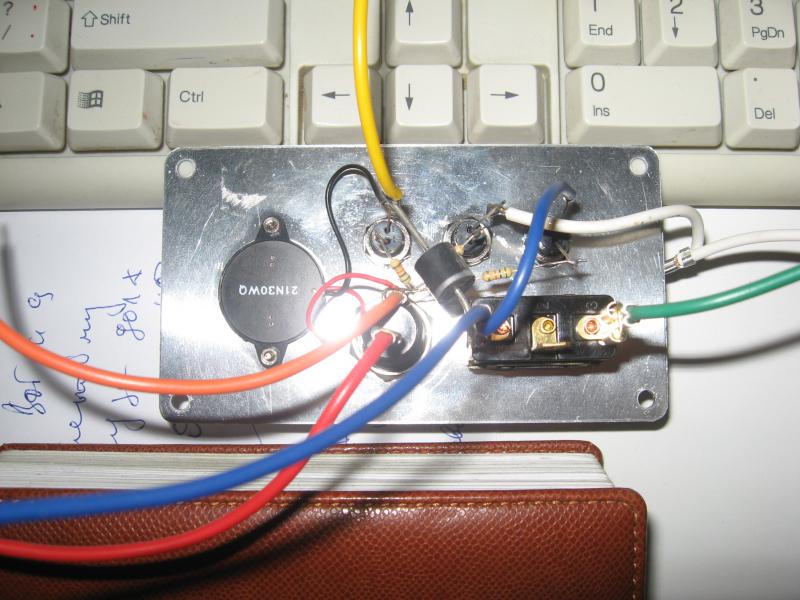

А поближе к проводам фоточку можешь выложить, а то не видно....Ясно, что реостат, но как он включен не видно...


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 794
Карма
888
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Как то не по феншую радио монтаж. Надобно хоть лаком хорошенько всё покрыть, и закрыть всё это дело с внутренней стороны кожухом и т.п.
Схему подкл. моё имхо правильно подсказал коллега, там и зум присутствует?


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
там и зум присутствует?
Тфу ты :hahaha: , так ведь это же зум, а я думал реостат какой :crazy: , но тогда с этим все понятно...


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 221
Карма
251
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Возможно, покажусь наивным, но имхо там нет подключения к реостату(регулировка производительности)? я в упор не заметил. FUSE- это пред. а желтый(ALARM) , наверное, должен подключаться к какому-то датчику, типа, датчик перегрева двигателя(помпы, конечно). на самой помпе, наверное, тоже висят какие-то концы?


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
Возможно, покажусь наивным, но имхо там нет подключения к реостату(регулировка производительности)? я в упор не заметил. FUSE- это пред. а желтый(ALARM) , наверное, должен подключаться к какому-то датчику, типа, датчик перегрева двигателя(помпы, конечно). на самой помпе, наверное, тоже висят какие-то концы?
Сереж, да нет конечно реостата, это я зуммер за него принял :crazy: , нет никакой регулировки производительности ИМХО, ведь все по фото....вот и ошибся :yes:


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 221
Карма
251
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
Тезка, я не сразу твое сообщение увидел. самому интересно. еще бы увидеть выходные провода с помпы.


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
Тезка, я не сразу твое сообщение увидел. самому интересно. еще бы увидеть выходные провода с помпы.
Да, интересно посмотреть....я думаю Серега как автор темы выложит фотки в студию....


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
3 221
Карма
251
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5

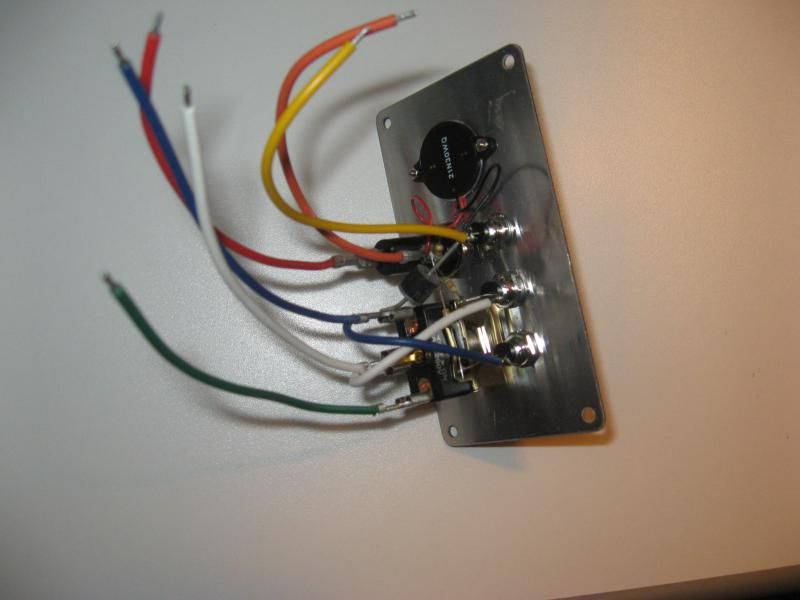

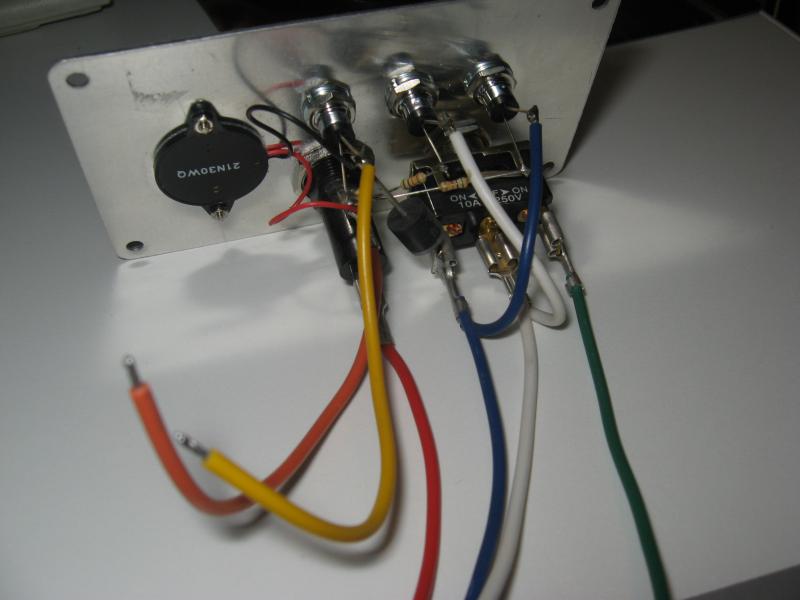

Сергей(U150), сделай нормальное фото внутренней стороны панели - положи ее "мордой" вниз, разведи провода в стороны и сфотай. и провода на помпе сними и выложи. может, они по цвету как раз и соответствуют друг другу.


U150

мичман
Регистрация
28.05.2014
Сообщения
153
Карма
4
Город
Подмосковье
Имя
Сергей
Лодка
YAMARAN B 330 Южанка-2
Мотор
TOHATSU 9.8 30HWCS
sergey081965 сказал(а):
Тезка, я не сразу твое сообщение увидел. самому интересно. еще бы увидеть выходные провода с помпы.

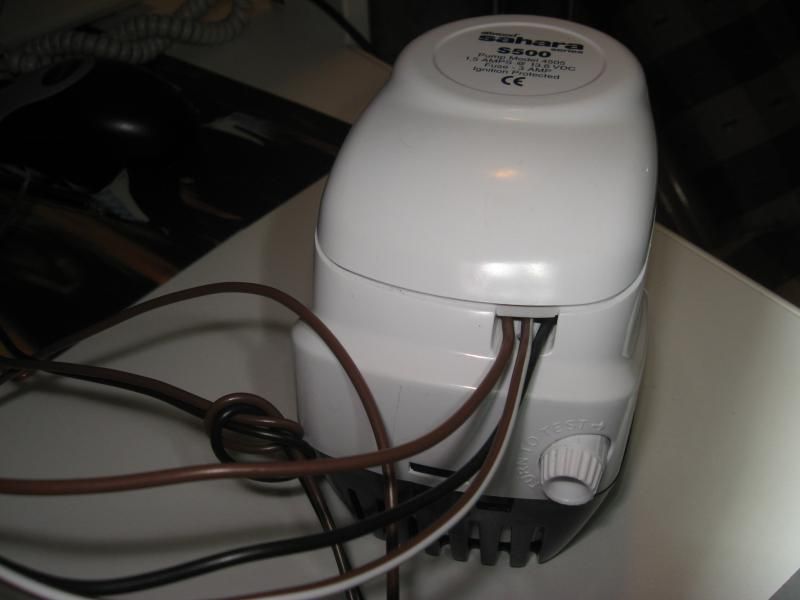

Серёж.Там всё просто.Три конца. Один конец минусовая клемма другой конец (как правильно писал Сергей(kapitanssb)ручное и третий конец автомат.Цвета черный ,коричнево - белый и коричневый соответсвенно.Т.е. цвета отличные от проводов панели.Ну и не мудрено:помпа SAHARA позиционируется как америкосовская ,а панелька тайвань.Хотя кажется одни ручки делали.А фотку сделаю выложу(панель в гараже)
to capitanssb Серёга тоже хочу 40HW но Сергей Николаевич ни в какую.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 794
Карма
888
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Это наглядно показано,как из обычной функции вкл.помпы сделать панель , как в ЦУПе космодрома :hahaha:
Хотя мне нравится на лодке обилие табличек, кнопочек... :)


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL

U150

мичман
Регистрация
28.05.2014
Сообщения
153
Карма
4
Город
Подмосковье
Имя
Сергей
Лодка
YAMARAN B 330 Южанка-2
Мотор
TOHATSU 9.8 30HWCS

U150

мичман
Регистрация
28.05.2014
Сообщения
153
Карма
4
Город
Подмосковье
Имя
Сергей
Лодка
YAMARAN B 330 Южанка-2
Мотор
TOHATSU 9.8 30HWCS
ovchinnikov 1966 сказал(а):
Это наглядно показано,как из обычной функции вкл.помпы сделать панель , как в ЦУПе космодрома :hahaha:
Хотя мне нравится на лодке обилие табличек, кнопочек... :)
Лёш мне тоже.Была б возможность всего напихать.....А потом тему открывать почему 30 Яма не везёт лодку.


докер

капитан 1-го ранга
Регистрация
22.10.2012
Сообщения
6 966
Карма
1 806
Возраст
58
Город
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
вихрь30 и 30э меркури F6 М
Эта фуська нафиг не нужна.Обычный развод на бабки! Для Сахары просто нужен лишний включатель на панельке для принудительного включения и усё.Здай в магазин и верни денюжку.


kapitanssb

капитан 3-го ранга
Регистрация
30.10.2014
Сообщения
649
Карма
12
Возраст
47
Город
МО,Серпухов
Имя
Сергей
Лодка
Pelican-310TK, Suzuki-5 (продал),сейчас Казанка 5М2
Мотор
Suzuki DT30RL
Ну с желтым не понятно куда цеплять....может его и не трогать? Приспособь его для других нужд, зуммер будет срабатывать, когда сигнал на желтый будет подан, ну и лампочка alarm будет гореть


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 121
Карма
1 601
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
U150 сказал(а):
Ребята, привет! Приобрел помпу sahara 500 с поплавком (автомат и ручное) и панель управления к ней, а как подключать эту панель - ума не приложу, подскажите на пальцах, куда какого цвета конец подсоединять, - я с электрикой на "вы" к сожалению, а в магазине руками развели по этому вопросу... Фото панели приложил.
Если сможешь закинь электро схемы панели и помпы хотя бы от руки нарисованные расскажу как и что, по той чихарде проводов то же можно попробовать но я не люблю ошибок в таких делах :yes: и тебя расстраивать не хотелось бы :yes:


U150

мичман
Регистрация
28.05.2014
Сообщения
153
Карма
4
Город
Подмосковье
Имя
Сергей
Лодка
YAMARAN B 330 Южанка-2
Мотор
TOHATSU 9.8 30HWCS
докер сказал(а):
Эта фуська нафиг не нужна.Обычный развод на бабки! Для Сахары просто нужен лишний включатель на панельке для принудительного включения и усё.Здай в магазин и верни денюжку.
Володь сдал бы с удовольствием,но брал перед Новым годом.Время упустил. :(
Целый день сегодня убил.Нашёл в одном магазине такую же плиблуду - всё в коробочке со схемой, упаковано, не как у меня в развес.Схемку сфотал вечером выложу.


докер

капитан 1-го ранга
Регистрация
22.10.2012
Сообщения
6 966
Карма
1 806
Возраст
58
Город
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
вихрь30 и 30э меркури F6 М
:) Чёрный - минус; Коричневый- питание +в режиме автомат; Бело-коричневый + для ручного включения.Вот и вся разводка!! :pardon:


U150

мичман
Регистрация
28.05.2014
Сообщения
153
Карма
4
Город
Подмосковье
Имя
Сергей
Лодка
YAMARAN B 330 Южанка-2
Мотор
TOHATSU 9.8 30HWCS

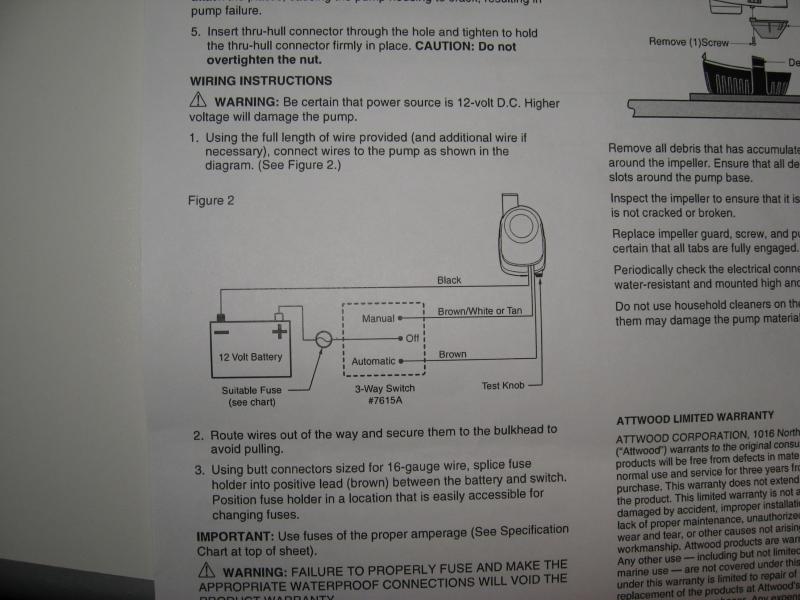

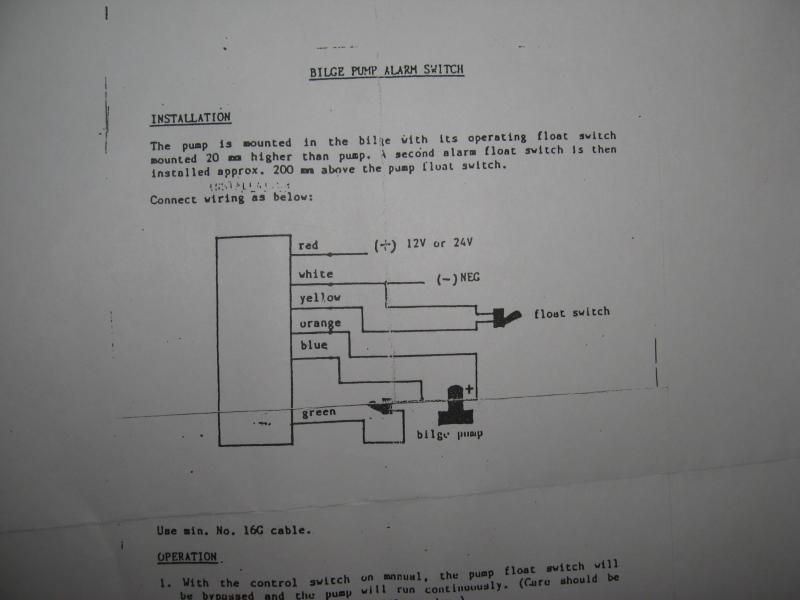

Ребят, вот обещанные фото схем помпы и панели
