Правильная намотка катушек или пособие для чайников.

[levani8022]

Привет всем я видил на али такои проволку материал



[Volgasar]

Привет всем я видил на али такои проволку материал

Есть.Дороговато правда. Ты видел чтобы китайцы дешево продавали цветмет?
Тогда бери еще вот это:
http://www.ebay.com/itm/NZ-1-Manual-Han ... G#shpCntId
Только ,.обработать напильником,,обязательно.Вал сырой,отбивает..,и вращается прям в дырках в чугуне.
Новый вал,бронзовые втулки. В остальном все неплохо.два режима:1:1 и 1:10



[vladimirlugansk]

Привет коллеги! Опять мотаю. Перед этим лачил цапонлаком. Мне не понравилось. Хрупкий он. Решил заморочиться пропитать каким нибудь лаком типа ГФ-95 с последующей сушкой при 105-110 С. И в итоге решил спросить - кто нибудь заморачивался подобным запеканием? Может ГФ95 не сильно подходит под наши условия? Пропиточных лаков куча. Какой выбрать что бы по фэн шую?



[Solovey-2007]

Аналогично решил воскресить Нептуна) все по схемам понятно.. Про катушку один главный вопрос: сколько провода покупать на 6500 и 1000 витков??



[ИГОРЯН 0105]

Подскажите каким лаком пропитать катушки ?



[ovchinnikov 1966]

Подскажите каким лаком пропитать катушки ?

в чип и дип Пластик 71



[нордик301]

в чип и дип Пластик 71

+++ Приветствую , Алексей ! Поделись поподробнее процессом пропитки . Хочу намотать катушку генерирующую на снегоход виток к витку с изоляцией каждого слоя .. Достали эти приобретенные в магазах .. Толи китайцы их мотают в потемках ..



[Voivano]

По пропитке. Пробовал разные варианты. В т.ч. вакуумную пропитку. Держал катушки в лаке больше суток. Потом размотал, сердцевина не пропитывается. Одну-две катушки можно пропитывать спреем Пластик-71. Покрывая каждый слой, это приемлемо, но тоже не очень качественно получается. В общем остановился на таком варианте. Когда мотаю (обычно несколько катушек сразу), наливаю лак Пластик 71 который в бутылках, можно Цапон и если есть возможность горячей сушки, а каркасы не термоплавкие, то электротехническим. Лак загустевает, чтобы с кисточки не стекал, и пропитываю каждый слой кисточкой, вернее получается через 2-3 слоя провода. Потому что толстый слой лака при намотке выжимается на верх и смачивает следующий слой.
Смысл намотки не в том, чтобы увеличить слой изоляции провода, которая и так неплоха сама - по- себе, а лак склеивает витки, исключая вибрацию оных при работе, которая в последствии вызывает межвитковое замыкание.
Поэтому все эти окунания в лак и пр, все от лукавого и толку с этого нет. Про электротехнический лак. Для домашнего и мелкосерийного производства, самый неудачный вариант. Мало того. что не все катушки можно пропитывать, требует хорошей вентиляции, иначе задохнешься от запаха, выдерживать температурный режим при сушке. Ну и надо иметь доступ где можно взять.



[нордик301]

По пропитке. Пробовал разные варианты. ...

+++ Одно основание с генерирующей катушкой московского завода " ФЛЭМЗ " служило около десятка сезонов безотказно ... При разборке обнаружил намотка провода виток к витку + каждый слой изолирован тонкой какой то бумагой .. Все в пропитке .. Но вот знать бы что там применено .. Куда то все в коробку сложил -- сгинуло в дебрях рембокса . Фото не могу сбросить .. За информацию спасибо ! Ценно .. С уважением .

P.S. А как относишься к промазке послойно эпоксидной смолой с добавлением капельки трансформаторного масла .. ? встречал такое такое мнение ..



[Voivano]

На счет эпоксидки, не пробовал. Но у тебя похоже была восковая пропитка. Обычно если идет послойное разделение бумагой, то чаще всего в старых советских изделиях применялся воск или парафин. Эпоксидка дает усадку при полимеризации, поэтому там свои "хитрые" технологии. Мне в девяностых годах подарили электронные мозги от ракеты, вот там вся заливка моточных изделия была твердой смолой, большинство блоков также было залито, все монолитно, аккуратно, без возможности разобрать и починить. Можно кстати полиэфирной смолой вместо эпоксидки. Я ей коммутаторы заливал, но также усаживается при полимеризации. Думаю, что лака для этого устройства будет достаточно и хватит и на твой век и еще внукам попользоваться.



[нордик301]

На счет эпоксидки, не пробовал. Но у тебя похоже была восковая пропитка. Обычно если идет послойное разделение бумагой, то чаще всего в старых советских изделиях применялся воск или парафин. ...

+++ Не восковая -- это точно , как то и не " советское это изделие " .. "Хрупчатости" там не было .. Ты имеешь в виду лак Пластик71 ??



[ovchinnikov 1966]

+++ Не восковая -- это точно , как то и не " советское это изделие " .. "Хрупчатости" там не было .. Ты имеешь в виду лак Пластик71 ??

Всё точно как Володя делаю. Пластик 71-эластичный лак.



[нордик301]

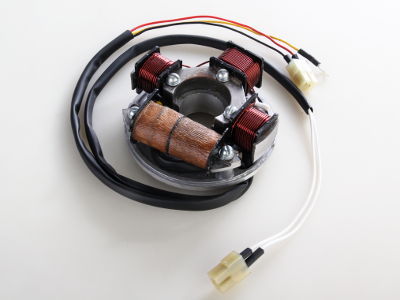

Как думаете , хватит 100 мл флакона на вот такую катушку 5800 /280 витков 0.14 мм . Лучше бы 0.18 мм .. ( по рекомендациям ) . Нового провода нет и выписывать откуда то дороговастенько для единичного объема , да и качество негарантированное ... Есть хорошего качества ( советского разлива ) провод от катушки трехфазного счетчика , ни разу не работающего . Мотал как то для " "Ветерка-8 " .. Служит безпроблемно ..



[ovchinnikov 1966]

Как думаете , хватит 100 мл флакона на вот такую катушку 5800 /280 витков 0.14 мм . Лучше бы 0.18 мм .. ( по рекомендациям ) . Нового провода нет и выписывать откуда то дороговастенько для единичного объема , да и качество негарантированное ... Есть хорошего качества ( советского разлива ) провод от катушки трехфазного счетчика , ни разу не работающего . Мотал как то для " "Ветерка-8 " .. Служит безпроблемно ..Посмотреть вложение 200522

хватит конечно. можно акриловый яхтенный лак-встает дольше просто.



[нордик301]

хватит конечно. можно акриловый яхтенный лак-встает дольше просто.

+++ Интересный вариант . Спасибо .. С уважением .



[Voivano]

+++ Интересный вариант . Спасибо .. С уважением .

А может тебе обратиться к Горынычу ака Сергей Б, на этом форуме. А не заморачиваться самому из-за одной катушки. Лично я пока не встречал на просторах сети того, кто-бы делал это лучше него.



[нордик301]

А может тебе обратиться к Горынычу ака Сергей Б, на этом форуме. А не заморачиваться самому из-за одной катушки. Лично я пока не встречал на просторах сети того, кто-бы делал это лучше него.

+++ Пользуется мотором " Салют" в качестве докатки мой подшефный парень с зажиганием именно конструкции Сергея . Сергей пацану в свое время дарил . Это весчь .. Слов нет . А слать ему , беспокоить , такой мелочевкой -- как то не комильфо .. Мы с сыном новый заводской комплект основания установили , это изготовление пойдет в запас .. Как никак зима и стоять в поле с заглохщим двигом - сам знаешь нашу Сибирь , да и степь у нас , продувает мама не горюй ... А потом откликнется , возможно и завод "ФЛЭМЗ "



[нордик301]

Всем ДВС ! Вопрос к спецам .. Как правильно делать вывод провода из катушки зажигания при начале и конце намотки .. ?? Ваш опыт и мнение оч интересен ..



[Сергей Б]

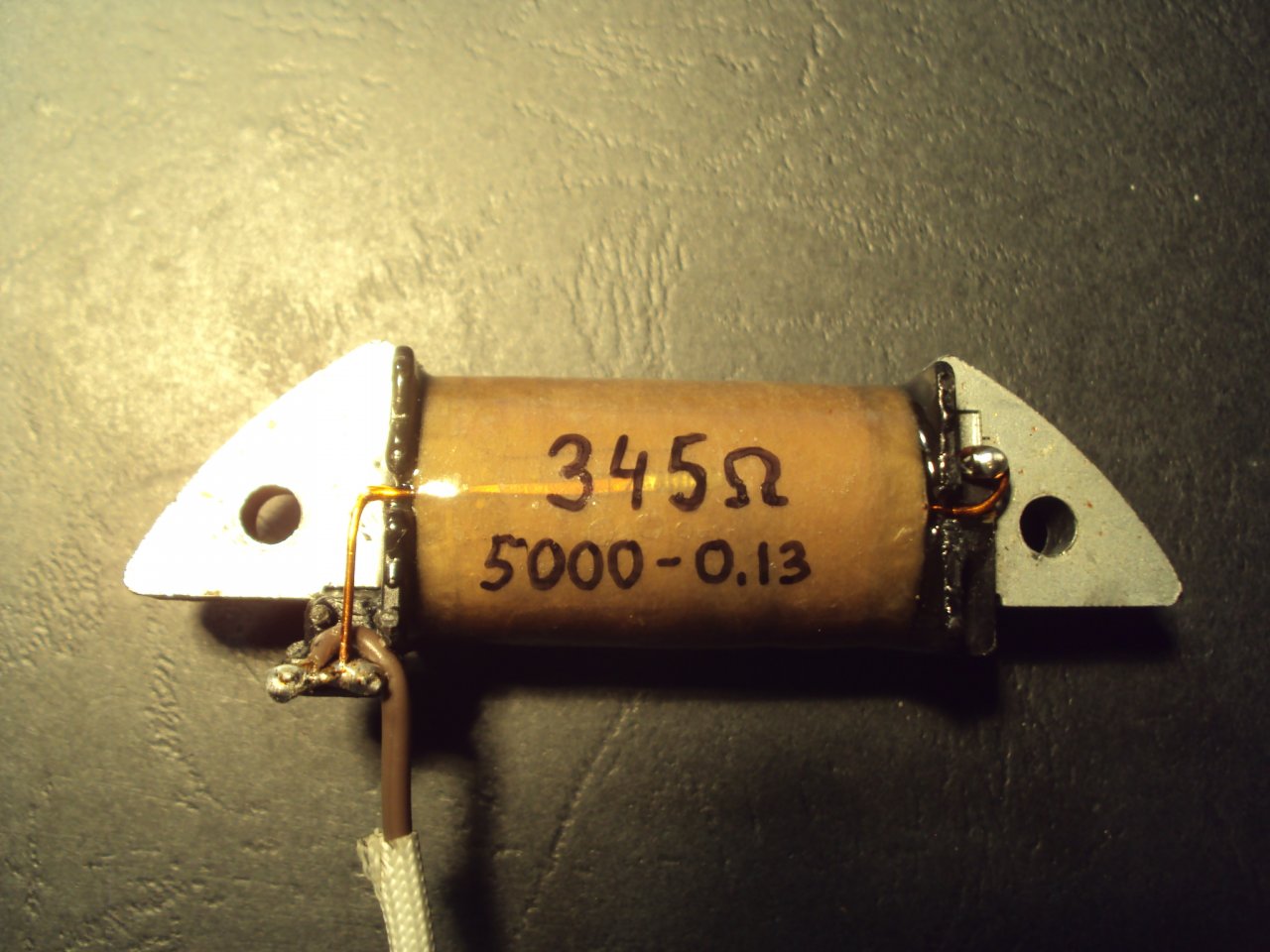

Анатолий, берёшь обмоточный провод, диаметром 0,7-0,8 мм.
Зачищаешь и расплющиваешь, не горбатит обмотку, не отгнивает от сырости как многожильный.
Всё это в эпоксидной смоле.



[нордик301]

.... берёшь обмоточный провод, диаметром 0,7-0,8 мм.Зачищаешь и расплющиваешь, не горбатит обмотку, не отгнивает от сырости как многожильный. Всё это в эпоксидной смоле.

Спасибо ...
