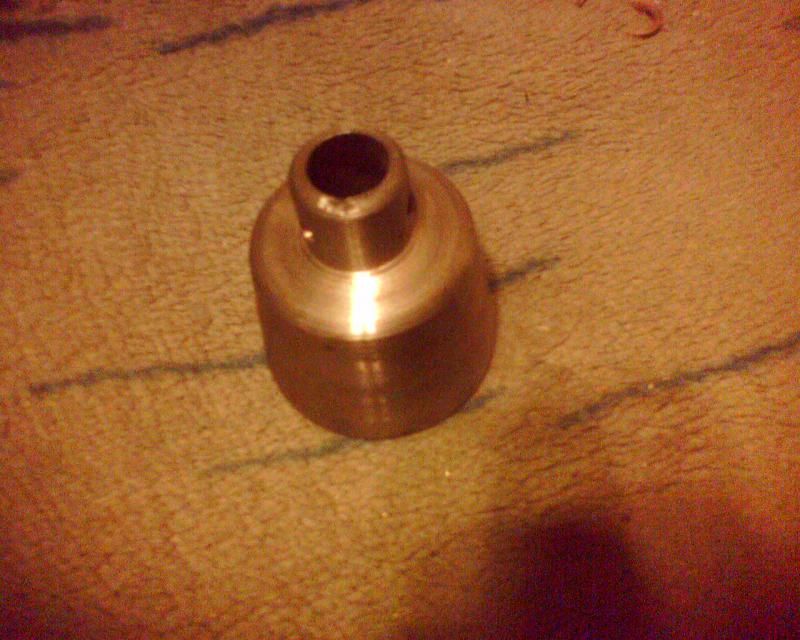

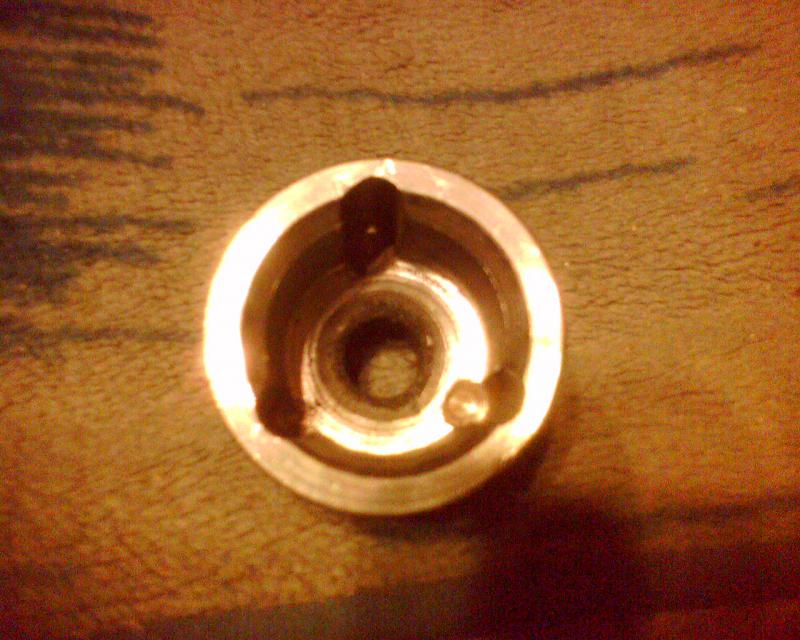

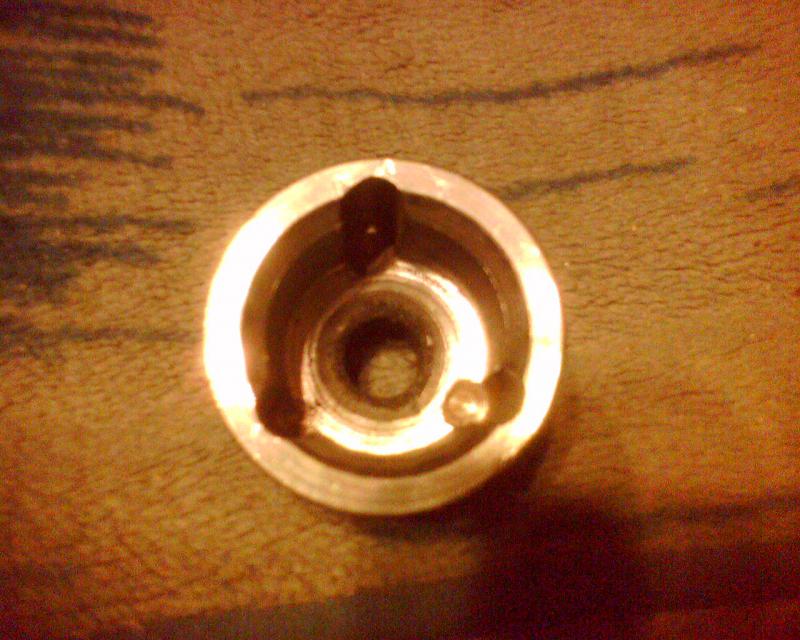

Точу ступицу винта у токаря под штатный Вихрёвский демпфер.


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Как делаю винт для Вихря.

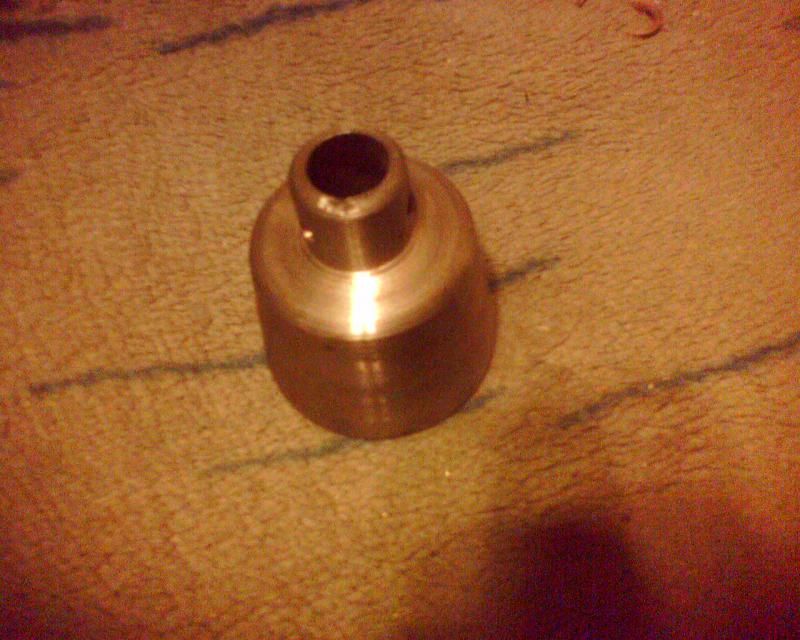

другой вид


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Как делаю винт для Вихря.

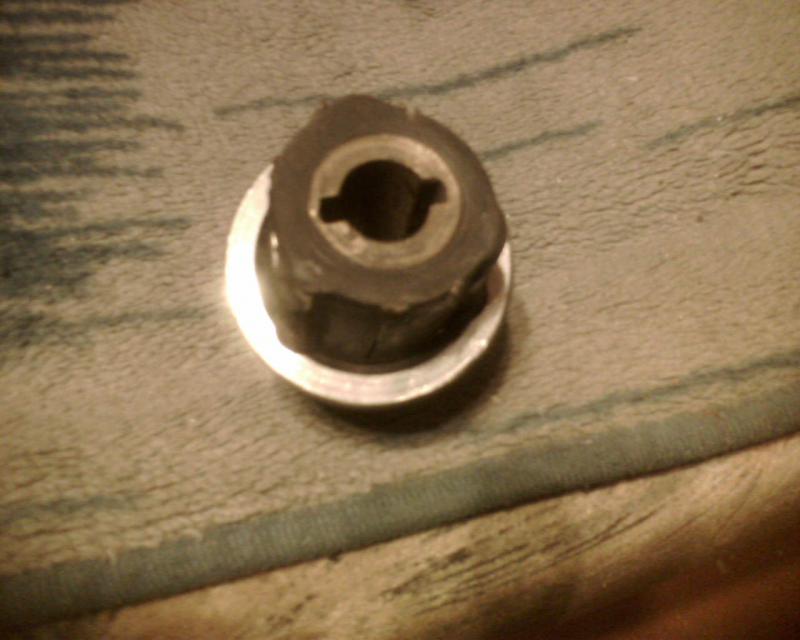

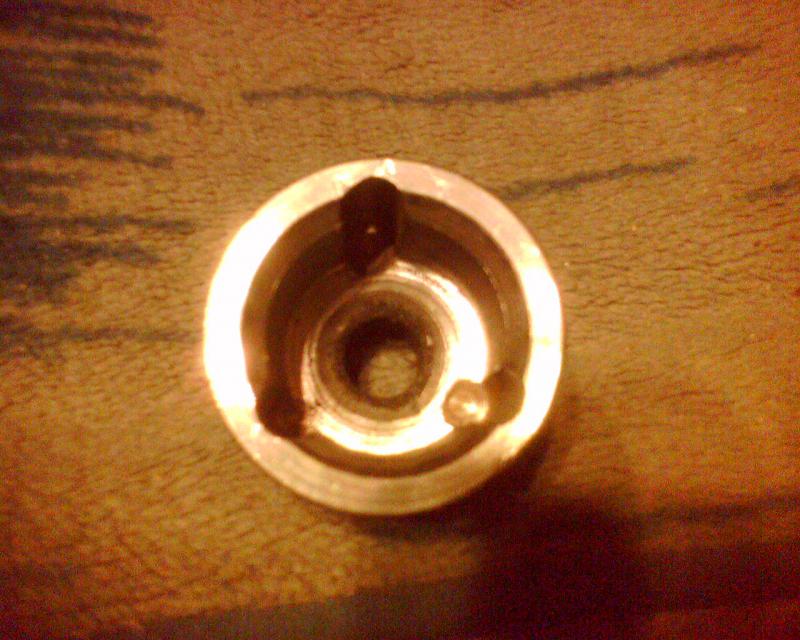

с демфером


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Как делаю винт для Вихря.

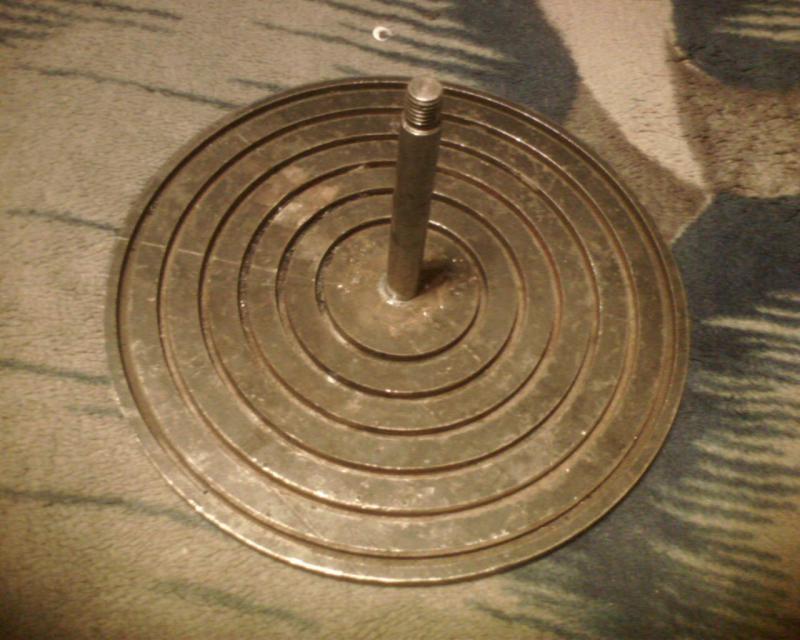

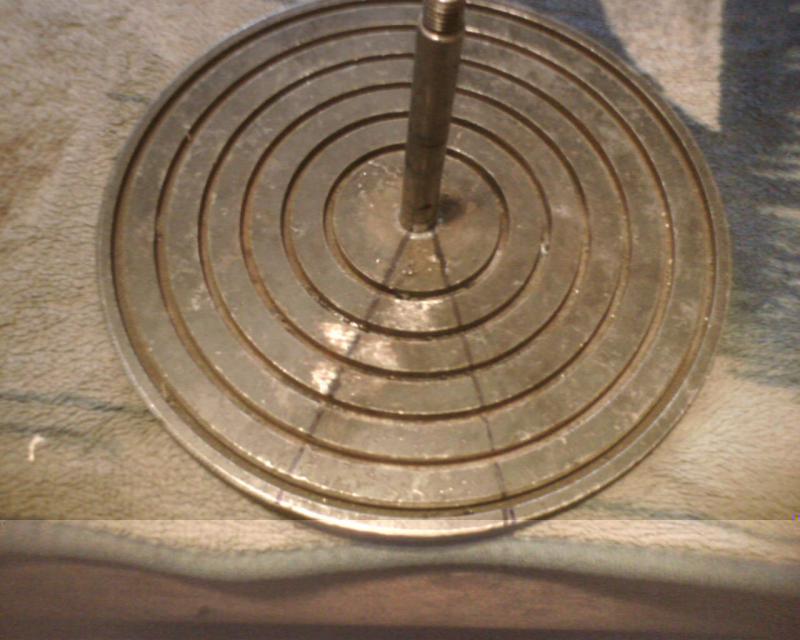

Точится у токаря блин для стапеля в ценре у меня резьба под вал так как не только на Вихря делаю винты.


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Как делаю винт для Вихря.

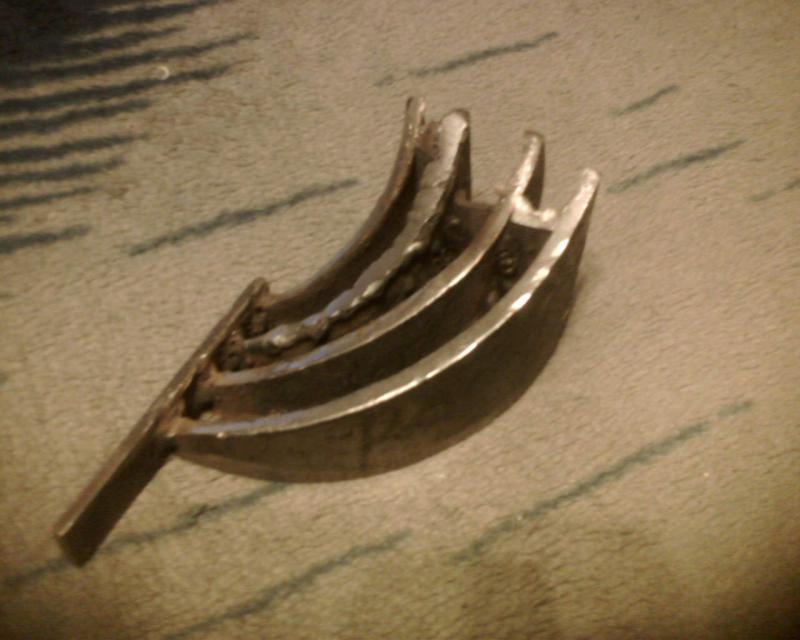

потом шаговая горка


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Как делаю винт для Вихря.

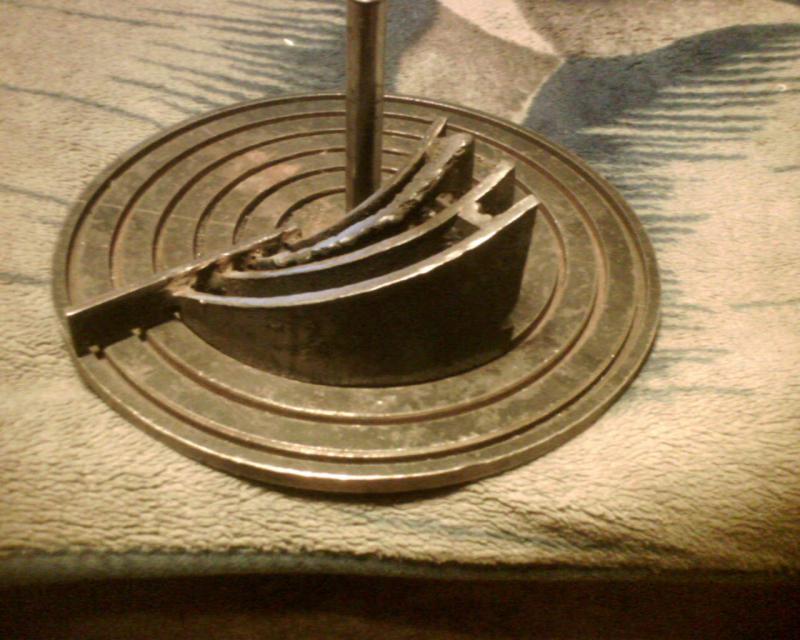

на стапеле


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Как делаю винт для Вихря.

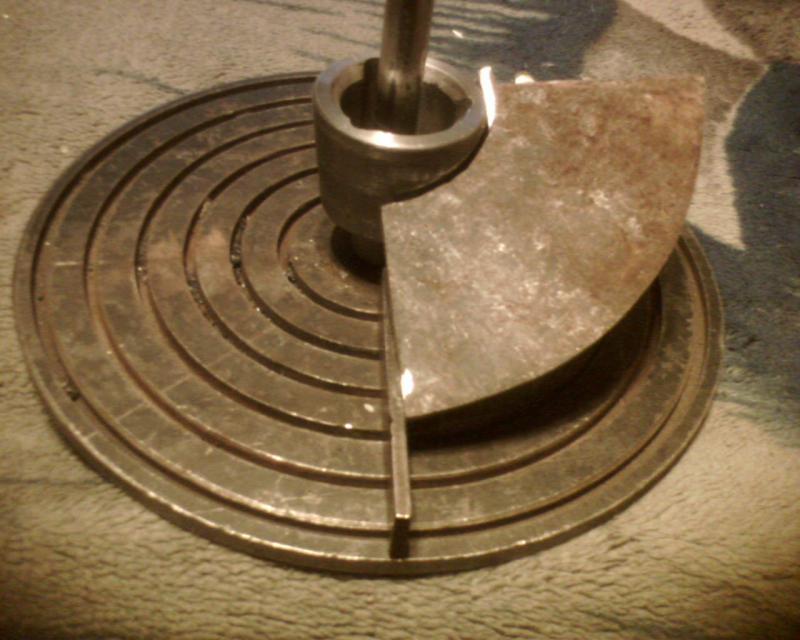

потом кладём вырезаную лопасть, прижимаем к ступице и выгибаем.Если метал 3мм то даже не грею.


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв

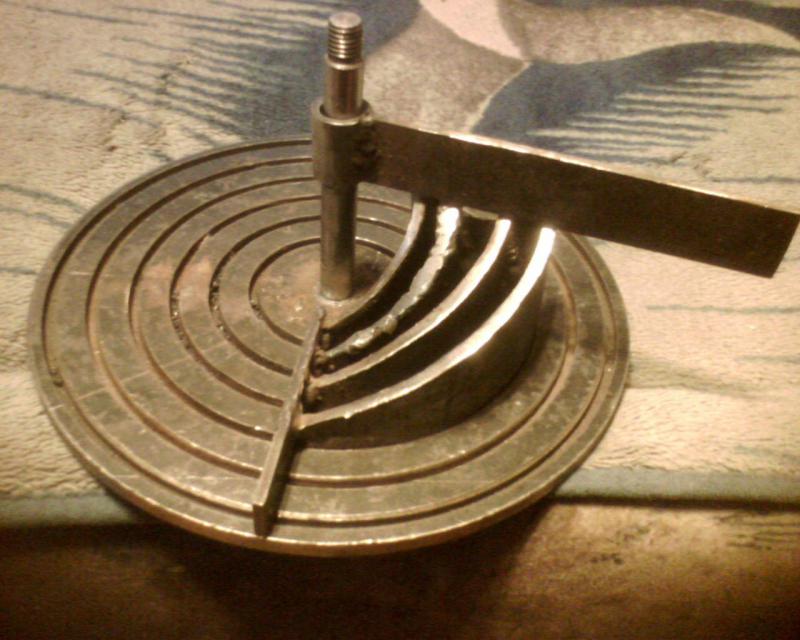

Линейка для проверки и подгонки шаговых угольников


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Господа поясню что мотор пользую на горных каменистых речках где нормальный человек и не подумает ехать на моторе.Вот поэтому и делаю из метала так как выколотил подварил отбалансировал и поехал и даже на камне молотком выстучишь и до дому доберёшься.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Калашников если Вам это лично интересно,помогай Вам бог и люди ток спасибо скажут . У нас токаря проблема найти в Подмосковье, не говоря про лазеры и т.п.
Всем удачи.


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
ovchinnikov 1966.У меня это всё из за рыбалки. По поводу токарей это не только у вас проблема но у меня по 10 ступиц наточено вот я и играюсь шагом и дисковым отношением.Да и сильно хороший токарь не нужен ступицу выточить.Я и водомёт делаю без токаря бутём сгибания метала вот имено по той причине что спецов не осталось. Если бы была возможность сделать шестерни то такой прямоток можно было сделать закачаешься.Но увы дейсвительность такова все продают делать не кому.21 век однако.


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
На стапеле размечаю угол 36 градусов это 10 процентов от круга в 360 градусов.


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв

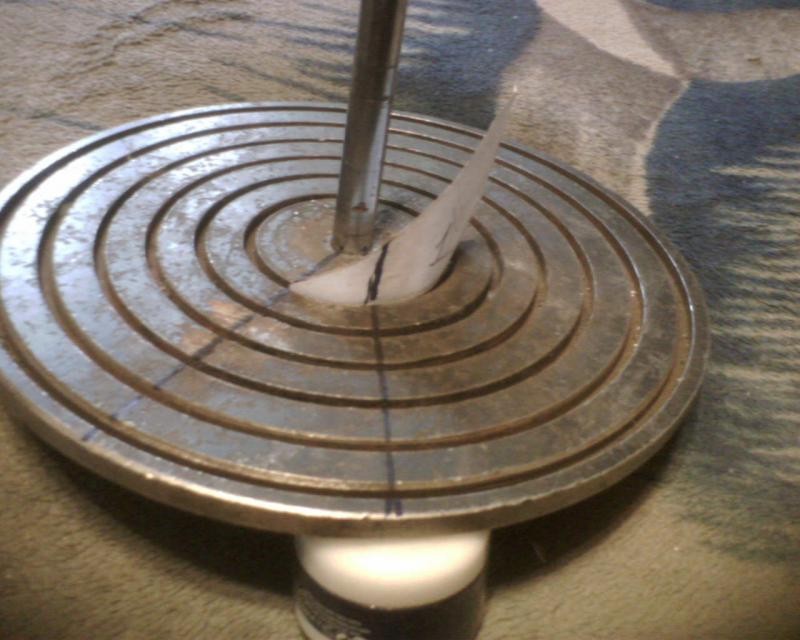

Потом вырезаю угольник из бумаги в райне 36 градусов от начала угольника соответствует шагу винта.Тоесть если вы даёте припуск в начале угольника 2мм. то шагом 300 будет в районе угольника отмеченого на 36 градусах 3.2 мм.Три милиметра умножаем на 10 процетов получаем полный круг 360 градусов и за полный круг винт пройдёт 300мм.Так же и с нужными для вас параметрами шаговых угольниковю


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
После этого вырезаю болгаркой угольники из метала4мм и даже без бензареза гну по стапелю в тисках и свариваю.При этом и нужна линейка которой более точно плоскость вывожу.Линейка показана выше на фото.Если где промахнулся то наплавляю сварочным и болгаркой выравниваю.


Slawa

ст. мичман
Регистрация
11.07.2012
Сообщения
197
Карма
4
Возраст
39
Город
Оса, Пермский край
Имя
Слава
Лодка
прогресс 4
Мотор
Меркури 45
Калашников, раз уж начал тему то пожалуйста поподробней.
1. Чертеж диска с размерами дорожек.
2. Какую сталь посоветуешь для лопастей и нужна ли последующая закалка? если закалял, то в воде или в масле? весь винт или только рабочую кромку (как топор закаливают)?
3. Выводы из личного опыта эксплуатации( оптимальное сочетание шага, количества и формы лопастейн.
Да, чуть не забыл. Много обсубдается что на вихре нужно отодвинуть винт от редуктора на дюйм и для этого изготавливают удлинненный вал и втулку. Может быть достаточно выточить удлинненную посадочнуювтуку с удлиненной ступицей и демпфером?


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Slawa.Я всё стараюсь по порядку и всё что непонятно раскажу.Сталь на стапель и винт с помойки толщина стали на стапеле 20мм.Глубина проточки 6мм толщина конавки под угольники из какого метала гнуть легче у меня 4мм.Диаметр стапеля 280 мм. между канавками растояние 12мм.Я описывал что в оконцовке делаю из нержавейки но её с трудом добываю.А из простой стали очень удобно играться пока подберёшь винт перегибать и прочие.Ни чего не закаливаю.


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв

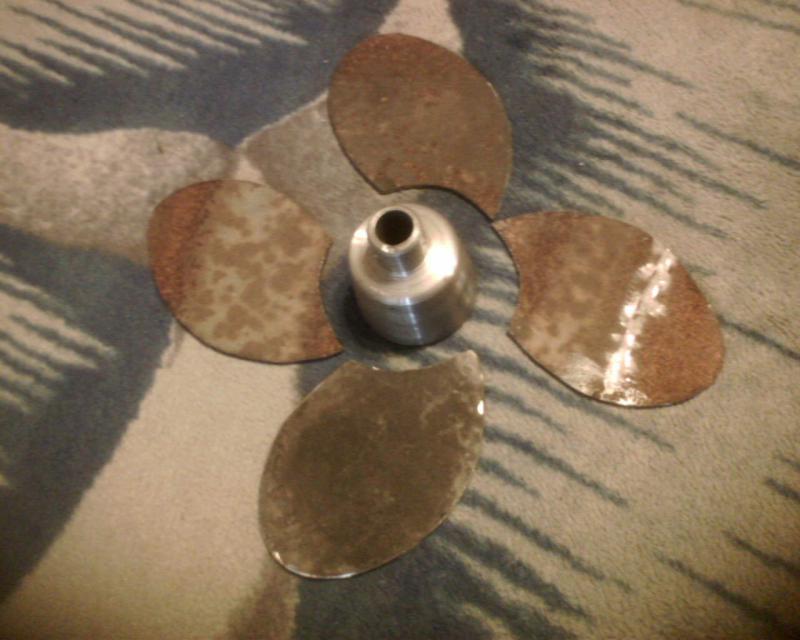

ВЫРЕЗАЮ ЛОПАСТИ из 3мм стали.Дисковое отношени лопастей от Нептуна.


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Из картона или фанеры делаю шаблон профиля лопасти по Нептуновскому винту и выпрямляя их пофилирую лопасть до загибания проверяя шаблоном.Лопасть у ступицы 3мм а на конце 1.5мм.Кому надо ЧВП там другой профиль.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Приветствую.Размеры ступиц Вихря, Нептуна не плохо было бы ( чертежик для токаря). :roll:
Спасибо.


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
ovchinnikov 1966.давайте Нептун с ВИХРЁМ В ОДНУ КОРЗИНУ НЕ БРОСАТЬ.Поясняю почему.и почему тема про Вихря а не по Нептуну у них шестерни разные и для нептуна совсем другой винтик но это позже.Я вижу в профиле у тебя Нептунчик, так я их тоже больше люблю.Чертежей ни каких не чертил отдавал поломаный винт с выдернутым демпфером и токарь по нему ступицы точил и на Нептуна так же.Ещё предупреждаю сразу что как у Вихря ступица заостряется точить не надо,вы не сможете на стапель одеть ступицу чтобы лопасти выкалачивать.Лопасть выколачивается рабочей стороной лопасти чтобы вмятин не наделать и точнее шаг будет.


Slawa

ст. мичман
Регистрация
11.07.2012
Сообщения
197
Карма
4
Возраст
39
Город
Оса, Пермский край
Имя
Слава
Лодка
прогресс 4
Мотор
Меркури 45
Извиняюсь конечно,но что такое ЧПВ. И чем технология для нептуновского отличается. А в целом для меня очень полезная информация. Калашникову благодарность. Буду искать детали для горки. Благо есть неплохой токарь.


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 882
Карма
884
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2

Slawa

ст. мичман
Регистрация
11.07.2012
Сообщения
197
Карма
4
Возраст
39
Город
Оса, Пермский край
Имя
Слава
Лодка
прогресс 4
Мотор
Меркури 45
И где чпв используют? Если не секрет. Никогда не сталкивался.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Калашников спасибо.Вот где то вычитал что у стальных винтов лопасти тоньше и это лучшеее ( меньше сопротивление), у люминьки льют -толще из за твердости.Так ли это?
Всем удачи.


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 882
Карма
884
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Slawa сказал(а):
И где чпв используют? Если не секрет. Никогда не сталкивался.
И врядли наверное столкнёшься если не спортсмен... это чисто спортивные винты :yes:
