СПС, буду проверять. Отпишусь.


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Датчик на бензобаке по цвету проводов - ЕвроСтандарт, синий на сенсор, чёрный на массу мотора. Так все и подключено.
Написано на нем: sensotex SFW 04-200 или 2000, скорее всего это 200 ом

На стрелочном указателе сзади написано CPRF-WS-0-190 - также Евростандарт
Когда на плюсовом красном проводе от него стоит резистор, то показание ноль. Когда убрал резистор и подал напрямую 12 вольт, то при половине бака горючки стрелка резко показала до упора Полный F.

Проверил тестером датчик в канистре, вынул его, двигал поплавок - работает. При пустом баке ноль ом, и дальше вверх сопротивление по нарастающей.
Прозвонил черный провод от датчика в канистре на массу движка и синий от датчика на сенсор - обрыва нет.

Из проводов подсветки подключен к +12 желтый провод, но подсветки нет.
При подключении оражевого также подсветки нет.

Куда копать? Нужно подбирать резистор, чтобы все соответствовало? Или стрелочный прибор новый покупать? Но стрелка-то дергается...

Последнее редактирование:

okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Что-то никто не пишет.
Упрощу вопрос из пред. поста:
Стрелочный датчик уровня топлива KUS с маленьким резистором на + проводе показывает ноль. Про KUS подробно написал выше Алексей1415
Резистор пять полос: красный, чёрный, чёрный, коричневый, коричневый
По кодировке то ли 2К то ли 20к (так же показывал тестер, я чайник, не удивляйтесь)

Без резистора при половине бака стрелка показывает F (полный)

Надо подбирать резистор или стрелочный датчик поломан (если ещё подсветка не работает)? Если резистор, то как подбирать?

Все остальное проверил, работает.


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Что-то никто не пишет.
Упрощу вопрос из пред. поста:
Стрелочный датчик уровня топлива KUS с маленьким резистором на + проводе показывает ноль. Про KUS подробно написал выше Алексей1415
Резистор пять полос: красный, чёрный, чёрный, коричневый, коричневый
По кодировке то ли 2К то ли 20к (так же показывал тестер, я чайник, не удивляйтесь)

Без резистора при половине бака стрелка показывает F (полный)

Надо подбирать резистор или стрелочный датчик поломан (если ещё подсветка не работает)? Если резистор, то как подбирать?

Все остальное проверил, работает.
Бля, подключи переменный резистор ,в место датчика от 0Ом, и крути потиху, узнаешь все точно ,


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Как подсведка неработает?как подключаешь? Пришли фото


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Сам датчик в баке какое сопративление показывает??? С пол баком жидкости


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Как подсведка неработает?как подключаешь? Пришли фото
Сейчас не на катере) Желтый провод подсветки подключен к +12 подсветки соседнего датчика скорости. Тестером проверил, там есть +12 и датчик скорости светится


Aleksei 1415

капитан 1-го ранга
Регистрация
14.11.2015
Сообщения
2 728
Карма
839
Возраст
48
Город
липецк
Имя
Алексей
Лодка
Казанка 6, Диана 3 02
Мотор
JOHNSON 15RSOC, JOHNSON 20 - 30, YAMAHA 5.
Что-то никто не пишет.
Упрощу вопрос из пред. поста:
Стрелочный датчик уровня топлива KUS с маленьким резистором на + проводе показывает ноль. Про KUS подробно написал выше Алексей1415
Резистор пять полос: красный, чёрный, чёрный, коричневый, коричневый
По кодировке то ли 2К то ли 20к (так же показывал тестер, я чайник, не удивляйтесь)

Без резистора при половине бака стрелка показывает F (полный)

Надо подбирать резистор или стрелочный датчик поломан (если ещё подсветка не работает)? Если резистор, то как подбирать?

Все остальное проверил, работает.
У меня без резистора работает. Его бы на другом датчике попробовать, просто собрать цепь и подвигать поплавок. Можно где-то в магазине попросить проверить.


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Бля, подключи переменный резистор ,в место датчика от 0Ом, и крути потиху, узнаешь все точно ,
Так примерно и думал. Надо покупать переменный резистор на 12 вольт и крутить его, глядя на стрелку прибора. Надо погуглить про него... и ехать в город)


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Так примерно и думал. Надо покупать переменный резистор на 12 вольт и крутить его, глядя на стрелку прибора. Надо погуглить про него... и ехать в город)
На каких 12вольт?? Нужен от 0Ом


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Сейчас не на катере) Желтый провод подсветки подключен к +12 подсветки соседнего датчика скорости. Тестером проверил, там есть +12 и датчик скорости светится
Когда подсоеденял плюс с соседней подсведки , минус от прибора(топлива) с плюсом был подключен ?


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Обясни как ты подключаешь датчик,


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
На каких 12вольт?? Нужен от 0Ом
СПС. В глаза его не видел )
У меня без резистора работает.
Вот это и напрягает. Почему так ведет себя стелка и уже стоял резистор?
По маркировке датчика на канистре выше в #27
SFW 04-200 или 2000, скорее всего это 200 ом
все правильно, все совпадает?


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Когда подсоеденял плюс с соседней подсведки , минус от прибора(топлива) с плюсом был подключен ?
Да. Плюс на плюс (с резистором и без), минус на минус, сенсор на сенсор, желтый провод подсветки на соседнюю подсветку +12 вольт. Все проверял тестером.
Как понял, если подключить оранжевый провод подсветки, а не желтый, то д.б. красный свет, а не белый. Но и он не работает (


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Да. Плюс на плюс (с резистором и без), минус на минус, сенсор на сенсор, желтый провод подсветки на соседнюю подсветку +12 вольт. Все проверял тестером.
Как понял, если подключить оранжевый провод подсветки, а не желтый, то д.б. красный свет, а не белый. Но и он не работает (
Но нужно чтоб минус был подключен прибора


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а

Aleksei 1415

капитан 1-го ранга
Регистрация
14.11.2015
Сообщения
2 728
Карма
839
Возраст
48
Город
липецк
Имя
Алексей
Лодка
Казанка 6, Диана 3 02
Мотор
JOHNSON 15RSOC, JOHNSON 20 - 30, YAMAHA 5.
СПС. В глаза его не видел )

Вот это и напрягает. Почему так ведет себя стелка и уже стоял резистор?
По маркировке датчика на канистре выше в #27
SFW 04-200 или 2000, скорее всего это 200 ом
все правильно, все совпадает?
Я в этих омах не сильно разбираюсь. У себя расключил по схеме, всё работает, а как и что хз. Когда сам руками ковыряешся оно проще чем так советы давать....


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Когда подключаешь синий минус красный плюс что на приборе ? Стрелка на месте?
Попробуй красный плюс черный минус и плюс на подсведку ,если загоритмюся, то сигнал синий


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Я в этих омах не сильно разбираюсь. У себя расключил по схеме, всё работает, а как и что хз. Когда сам руками ковыряешся оно проще чем так советы давать....
Я понимаю, спасибо, заморочил вам голову
Ну, да, и тестером померил. Синий подсоединен там где провод-минус...
Надо тупо взять лампочку, подсоединить её к + жёлтому проводу пдсветки и к минусу и проверить)))


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Я понимаю, спасибо, заморочил вам голову

Ну, да, и тестером померил. Синий подсоединен там где провод-минус...
Надо тупо взять лампочку, подсоединить её к жёлтой и к минусу и проверить)))
Этим ты проверишь питание приходящие на провода, но не подсветку, пробуй как написал выше


okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Попробуй красный плюс черный минус и плюс на подсведку ,если загоритмюся, то сигнал синий

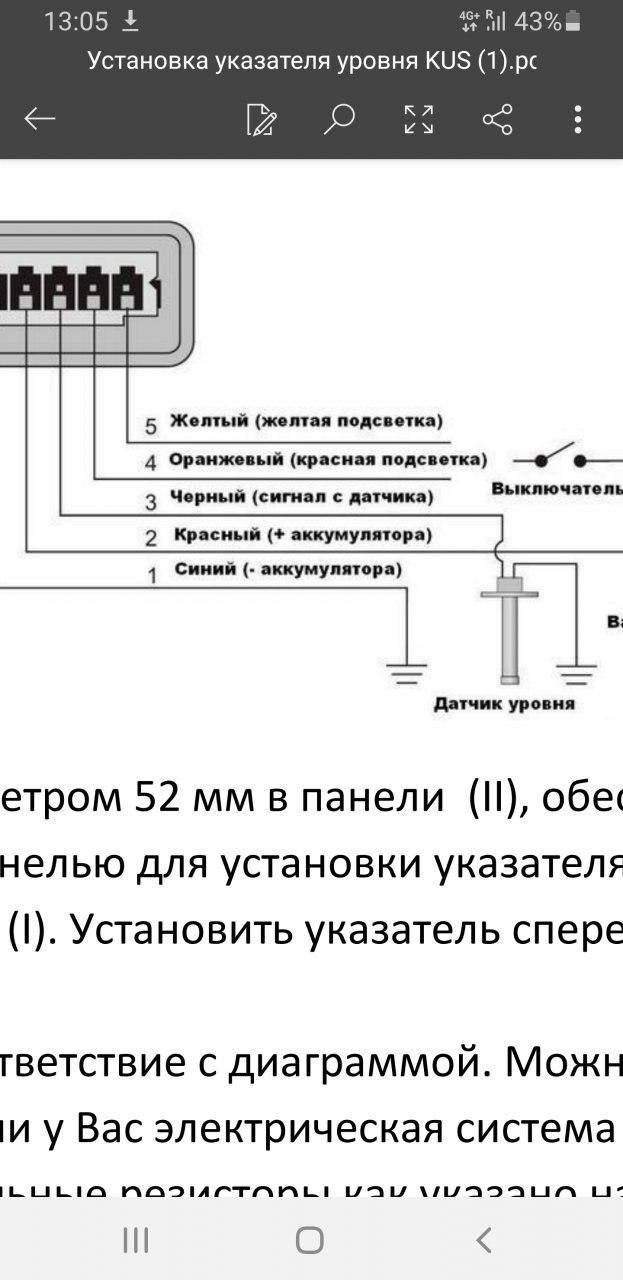

Там сзади на этом датчике KUS все четко расписано, какой провод куда
Синий - минус
Красный - плюс
Чёрный - написано sensor сенсор, который подключен к датчику на баке
Желтый и оранжевый - +12 , белый и красный свет подсветки прибора
Так и в ПДФе выше от Алексея1415

Думаю, они не ошиблись, хотя проверю

Когда подключаешь синий минус красный плюс что на приборе ? Стрелка на месте?
Писал выше: с резистором на плюсовом проводе - ноль, без резистора стрелка уходит до упора направо F - полный при половине топлива в баке.
Датчик в баке проверял, работает. Как проверял - выше.

Последнее редактирование:

mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
16 052
Карма
3 147
Возраст
39
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (было)калибри330 (была)прогресс2м
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первоя на гибрид) вихрь25 хонда40а
Там сзади на этом датчике KUS все четко расписано, какой провод куда
Синий - минус
Красный - плюс
Чёрный - написано sensor сенсор, который подключен к датчику на баке
Желтый и оранжевый - +12 , белый и красный свет подсветки прибора
Так и в ПДФе выше от Алексея1415

Думаю, они не ошиблись, хотя проверю


Писал выше: с резистором на плюсовом проводе - ноль, без резистора стрелка уходит до упора направо F - полный при половине топлива в баке.
Датчик в баке проверял, работает. Как проверял - выше.
Ну если там написано то думаю верно
А вот шкалит он помойму когда нет нечего на сигнале

Последнее редактирование:

okey

мл. лейтенант
Регистрация
18.06.2021
Сообщения
211
Карма
23
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
А вот шкит он помойму когда нет нечего на сигнале
А шкит это что? Ноль? Если да, то ноль, когда резистор на красном плюсовом проводе стоит, а без него показывает Полный бак... Непонятки. Надо с переменным резистором проверить... но вот подсветка чего не работает? )))
Может сам прибор каюк. В принципе отвинтить пробочку и посмотреть не проблема)

Вверх Снизу
