okey

лейтенант
Регистрация
18.06.2021
Сообщения
261
Карма
29
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl

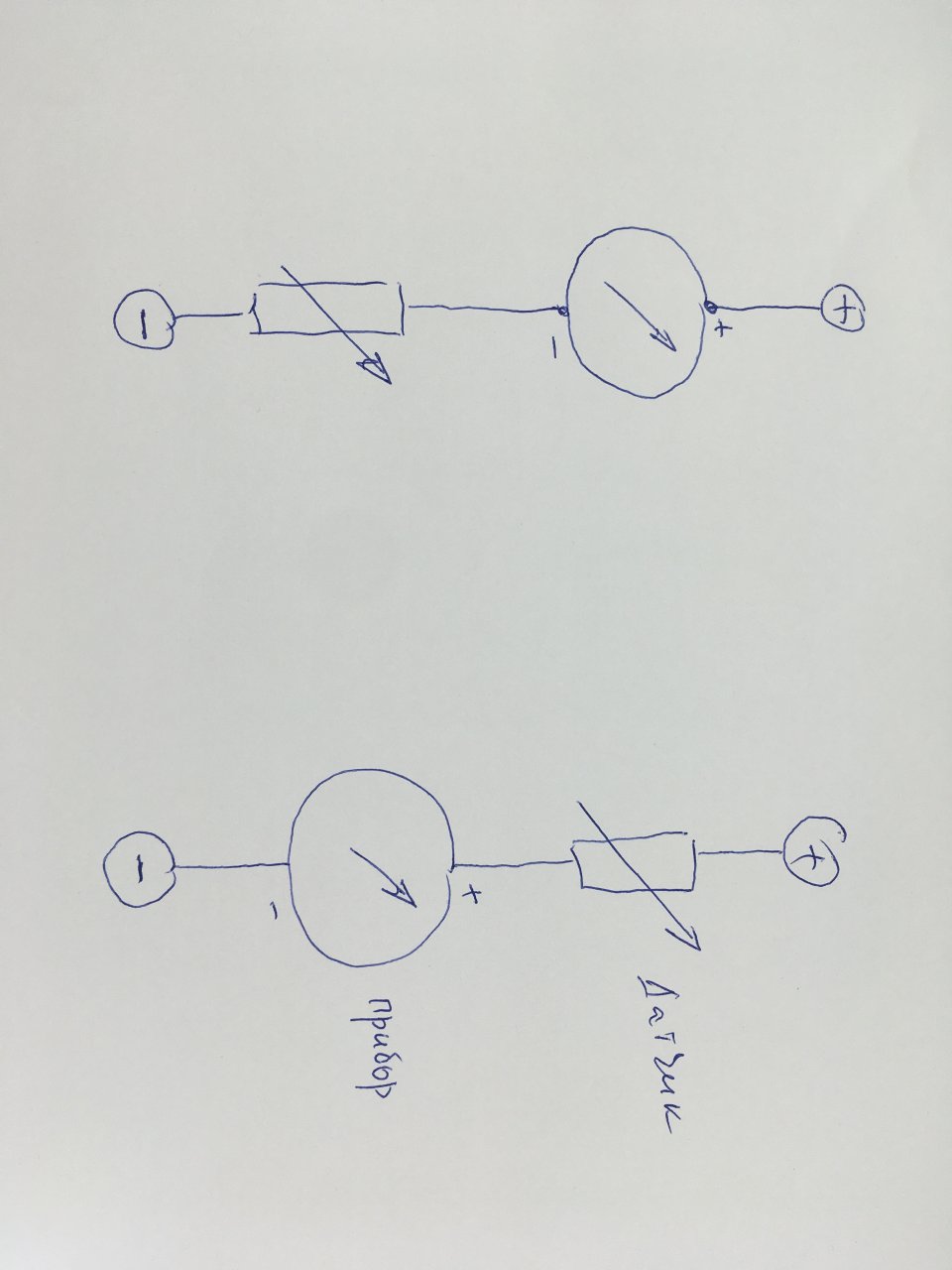

Никак в поиске не найду, извините за тему и глупый вопрос.
Один из двух проводов идёт к прибору, это понятно, а второй к массе мотора?
Какая там электросхема?
Датчик поплавковый, нержавеющий вертикальный стержень и на нем поплавок
content://com.android.chrome.FileProvider/images/screenshot/1628509640782-1534091193.jpg


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Никак в поиске не найду, извините за тему и глупый вопрос.
Один из двух проводов идёт к прибору, это понятно, а второй к массе мотора?
Какая там электросхема?
Датчик поплавковый, нержавеющий вертикальный стержень и на нем поплавок
content://com.android.chrome.FileProvider/images/screenshot/1628509640782-1534091193.jpg
Оба варианта правильные


Вложения

mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
Никак в поиске не найду, извините за тему и глупый вопрос.
Один из двух проводов идёт к прибору, это понятно, а второй к массе мотора?
Какая там электросхема?
Датчик поплавковый, нержавеющий вертикальный стержень и на нем поплавок
content://com.android.chrome.FileProvider/images/screenshot/1628509640782-1534091193.jpg
В нутри этого датчика герконы , подсоеденены к резисторам, при поднятии в верх сопративление увиличевается, но пошагова, плавного нет, в попловке магнит,


okey

лейтенант
Регистрация
18.06.2021
Сообщения
261
Карма
29
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Спасибо, но почему при подключении напрмую на массу мотора (второй вариант на схеме), указатель не работает, на нуле. Может поломан либо датчик в канистре, либо сам стрелочный прибор. Кстати, на стрелочнлм приборе тот провод что идёт к плюсу аккумулятора, там сопротивление ещё стоит.
Всего пять проводов на стоелочном указателе: на плюс аккума, на минус аккума, на канистру, и два, наверно подсветка, но не светится.
Куда копать?


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Спасибо, но почему при подключении напрмую на массу мотора (второй вариант на схеме), указатель не работает, на нуле. Может поломан либо датчик в канистре, либо сам стрелочный прибор. Кстати, на стрелочнлм приборе тот провод что идёт к плюсу аккумулятора, там сопротивление ещё стоит.
Всего пять проводов на стоелочном указателе: на плюс аккума, на минус аккума, на канистру, и два, наверно подсветка, но не светится.
Куда копать?
Попробуй цепь из прибора и датчика напрямую ,к + и - аккумулятора подключить. Можно даже не "родного", от эхолота, например. Если заработает, проблемы в проводке. Если нет, в приборе.


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
Спасибо, но почему при подключении напрмую на массу мотора (второй вариант на схеме), указатель не работает, на нуле. Может поломан либо датчик в канистре, либо сам стрелочный прибор. Кстати, на стрелочнлм приборе тот провод что идёт к плюсу аккумулятора, там сопротивление ещё стоит.
Всего пять проводов на стоелочном указателе: на плюс аккума, на минус аккума, на канистру, и два, наверно подсветка, но не светится.
Куда копать?
А прибор соответствует датчику? 190Ом


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
А прибор соответствует датчику? 190Ом
Это стандартное сопротивление. Однако, есть датчики 200-0 и 0-200 ом и приборы соответствующие. Но если они друг другу не подходят, показывать будет, но наоборот


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
Это стандартное сопротивление. Однако, есть датчики 200-0 и 0-200 ом и приборы соответствующие. Но если они друг другу не подходят, показывать будет, но наоборот
Есть 250-33Ом и есче помойму один или два
В любом случии тпм smd резисторы, паяй какие хочешь,и делай как хочешь


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
9 135
Карма
3 033
Возраст
49
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Спасибо, но почему при подключении напрмую на массу мотора (второй вариант на схеме), указатель не работает, на нуле. Может поломан либо датчик в канистре, либо сам стрелочный прибор. Кстати, на стрелочнлм приборе тот провод что идёт к плюсу аккумулятора, там сопротивление ещё стоит.
Всего пять проводов на стоелочном указателе: на плюс аккума, на минус аккума, на канистру, и два, наверно подсветка, но не светится.
Куда копать?
Подключать нужно по первому варианту, по второму получишь "большой бум" при перетерании провода на массу.....


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Подключать нужно по первому варианту, по второму получишь "большой бум" при перетерании провода на массу.....
При двухпроводной схеме, я думаю, пофиг. Если ты имеешь ввиду, что большой бум это искра в парах бензина.


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Спасибо, но почему при подключении напрмую на массу мотора (второй вариант на схеме), указатель не работает, на нуле. Может поломан либо датчик в канистре, либо сам стрелочный прибор. Кстати, на стрелочнлм приборе тот провод что идёт к плюсу аккумулятора, там сопротивление ещё стоит.
Всего пять проводов на стоелочном указателе: на плюс аккума, на минус аккума, на канистру, и два, наверно подсветка, но не светится.
Куда копать?
Понятно. Я подумал, что у тебя обычный двухвыводный указатель. А у тебя штучка с мозгами... Напиши марку или фото "жопки" пришли.


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
9 135
Карма
3 033
Возраст
49
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
При двухпроводной схеме, я думаю, пофиг. Если ты имеешь ввиду, что большой бум это искра в парах бензина.
Датчик это спираль, погруженная в бензин. Если на ее контакты подать плюс и минус........


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Датчик это спираль, погруженная в бензин. Если на ее контакты подать плюс и минус........
При обоих вариантах разность потенциалов на контактах неизменна. Закон Юрия Георгия Петровича Ома.


okey

лейтенант
Регистрация
18.06.2021
Сообщения
261
Карма
29
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Попробуй цепь из прибора и датчика напрямую ,к + и - аккумулятора подключить. Можно даже не "родного", от эхолота, например. Если заработает, проблемы в проводке. Если нет, в приборе.
СПС, проверю.
А у тебя штучка с мозгами... Напиши марку или фото "жопки" пришли.
Завтра постараюсь все сделать. А в чем сущность мозгов?
Что они ещё домысливают помимо просто показаний?
И для чего на проводе, кот. идёт на плюс к аккуму, стоит сопротивление?
Я в электронике не ахти. Ну, есть тестер, пользоваться умею.


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
Что там его подключать,у самого было два открытых два таких с магнитом, (сча стоит в бензобаке) до этого стоял открытый в безобаке по дорожкам бегает контакт, и рядом резисторы , там где герноны туда непопадает бенз, в открытый ,так он погружен в бензин,
С прибора сигнал к датчику второй на минус и все работает


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
СПС, проверю.

Завтра постараюсь все сделать. А в чем сущность мозгов?
Что они ещё домысливают помимо просто показаний?
И для чего на проводе, кот. идёт на плюс к аккуму, стоит сопротивление?
Я в электронике не ахти. Ну, есть тестер, пользоваться умею.
Сопративление допалнительное это на 24v


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
В заде на приборе
Плюсойд
Минусойд
Сигнал
И два на подсветку, или один


Aleksei 1415

капитан 1-го ранга
Регистрация
14.11.2015
Сообщения
2 900
Карма
900
Возраст
50
Город
липецк
Имя
Алексей
Лодка
Казанка 6, Диана 3 02
Мотор
JOHNSON 15RSOC, JOHNSON BJ20BFCDC, EVINRUDE BE30BAEUD, YAMAHA 5.
Сопротивление вроде бы ставится если сеть 24в. У меня где-то родная схема подсоединения лежит


okey

лейтенант
Регистрация
18.06.2021
Сообщения
261
Карма
29
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
В заде на приборе
Плюсойд
Минусойд
Сигнал
И два на подсветку, или один
Я писал выше, что у меня именно так, пять проводов. А один из тех что на подсветку - обрезан, другой идёт на плюс 12. Но датчик не светится.
Сопротивление вроде бы ставится если сеть 24в. У меня где-то родная схема подсоединения лежит
У меня 12 вольт. Может попообовать убрать это сопротивление?
Предыдущий хозяин катера неизвестен, поэтому многое по катеру и мотору неясно.


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
Я писал выше, что у меня именно так, пять проводов. А один из тех что на подсветку - обрезан, другой идёт на плюс 12. Но датчик не светится.

У меня 12 вольт. Может попообовать убрать это сопротивление?
Предыдущий хозяин катера неизвестен, поэтому многое по катеру и мотору неясно.
Фото пришли


Aleksei 1415

капитан 1-го ранга
Регистрация
14.11.2015
Сообщения
2 900
Карма
900
Возраст
50
Город
липецк
Имя
Алексей
Лодка
Казанка 6, Диана 3 02
Мотор
JOHNSON 15RSOC, JOHNSON BJ20BFCDC, EVINRUDE BE30BAEUD, YAMAHA 5.
У меня такой. У тебя по всей видимости такой же Ссылка
Там и про резистор-сопротивление написано


Aleksei 1415

капитан 1-го ранга
Регистрация
14.11.2015
Сообщения
2 900
Карма
900
Возраст
50
Город
липецк
Имя
Алексей
Лодка
Казанка 6, Диана 3 02
Мотор
JOHNSON 15RSOC, JOHNSON BJ20BFCDC, EVINRUDE BE30BAEUD, YAMAHA 5.
Вот ещё видео - как что и куда.


okey

лейтенант
Регистрация
18.06.2021
Сообщения
261
Карма
29
Город
Moscow
Имя
okey
Лодка
катер
Мотор
Ямаха F40betl
Подключать нужно по первому варианту, по второму получишь "большой бум" при перетерании провода на массу.....
СПС, сегодня посмотрю какой цвет куда подключен. В последнем посте от Алексея1415 все четко по цветам проводов и про Евро-стандарт и Америк.-стандарт. и про их совместимость.

Сопротивление дополнительное - это на 24v
СПС, ниже в ПДФ от Алексея1415 про это сказано!

2 Алексей1415
Спасибо, да, у меня такой стрелочный прибор китайский KUS, в ПДФ и видео все хорошо разжевано. Почему у меня на плюсовом проводе стоит резистор для 24 вольт непонятно, м.б. и в этом проблема.
Как понял по схеме и описанию масса мотора и минус аккумулятора - это одно и то же, т.е. при включении зажигания (повороте ключа) минус аккума подается на корпус движка.

Еще мысля: у меня есть тестер, им, наверно, могу проверить работает ли датчик в баке, наклоняя его и наблюдая изменение сопротивления.
Наверно, когда поплавок внизу сопротивление д.б. больше, если стрелка на нуле??? (я чайник в электроделах)

Последнее редактирование:

chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 837
Карма
4 198
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Как понял по схеме и описанию масса мотора и минус аккумулятора - это одно и то же, т.е. при включении зажигания (повороте ключа) минус аккума подается на корпус движка.

Еще мысля: у меня есть тестер, им, наверно, могу проверить работает ли датчик в баке, наклоняя его и наблюдая изменение сопротивления.
Наверно, когда поплавок внизу сопротивление д.б. больше, если стрелка на нуле??? (я чайник в электроделах)
Всё верно.


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
24 693
Карма
4 969
Возраст
41
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Нырок2(был)Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь30 хонда40а(была),вихрь25 Mariner60 bigfoot
Наверно, когда поплавок внизу сопротивление д.б. больше, если стрелка на нуле??? (я чайник в электроделах)
Наййййн, на нуле в низу будет ноль,в верху 190Ом

Вверх Снизу
