Водяной насос роторный с подвижными лопастями

[Blackhawk]

Вчера так и делал, больше часа просидел. Но до конца побоялся точить, стенки тонкие будут, покоробит зеркало. Вот и интересуюсь может кто знает или померить может мах возможный диаметр что влезет,



[реф-мех]

Вчера так и делал, больше часа просидел. Но до конца побоялся точить, стенки тонкие будут, покоробит зеркало. Вот и интересуюсь может кто знает или померить может мах возможный диаметр что влезет,

Ты "больше часа просидел" или работал? Сначала надо отверстия просверлить для крепления помпы, а потом обрабатывать бурт. И причем здесь зеркало (второе дно помпы). И вообще начинать надо с точной разметки детали (контур, центры отверстий и т.д.)



[Blackhawk]

да всё уже размечено, просверлено и тд вопрос в необходимости делать выборку по диаметру до размеров заводской. Короче, уже сколько сообщений ниочём. а вопрос так прост был: "кто знает или померить может мах возможный диаметр что влезет"



[реф-мех]

да всё уже размечено, просверлено и тд вопрос в необходимости делать выборку по диаметру до размеров заводской. Короче, уже сколько сообщений ниочём. а вопрос так прост был: "кто знает или померить может мах возможный диаметр что влезет"

Начался сезон и разбирать я думаю никто не будет. так что сам измеряй на своем моторе: редуктор снять и поставить в пределах получаса.



[Blackhawk]

Но согласитесь, имея больше информации, работать надёжнее.



[реф-мех]

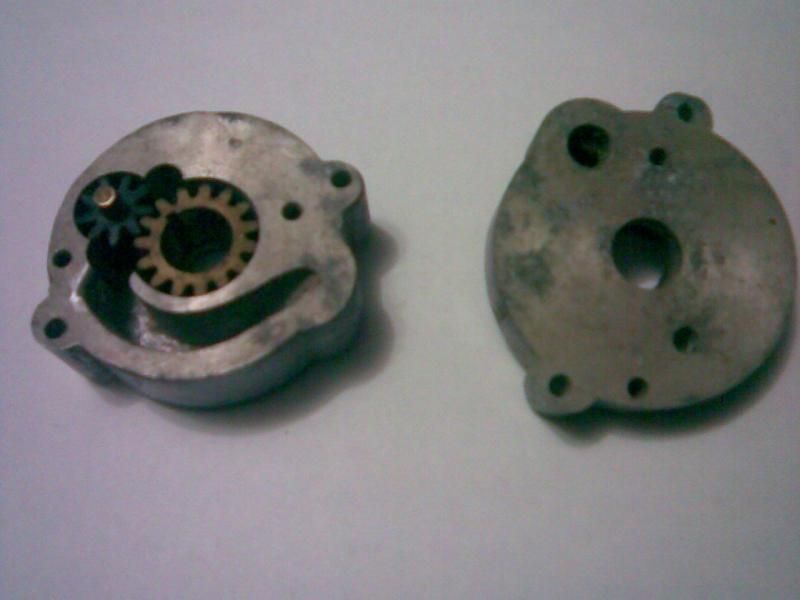

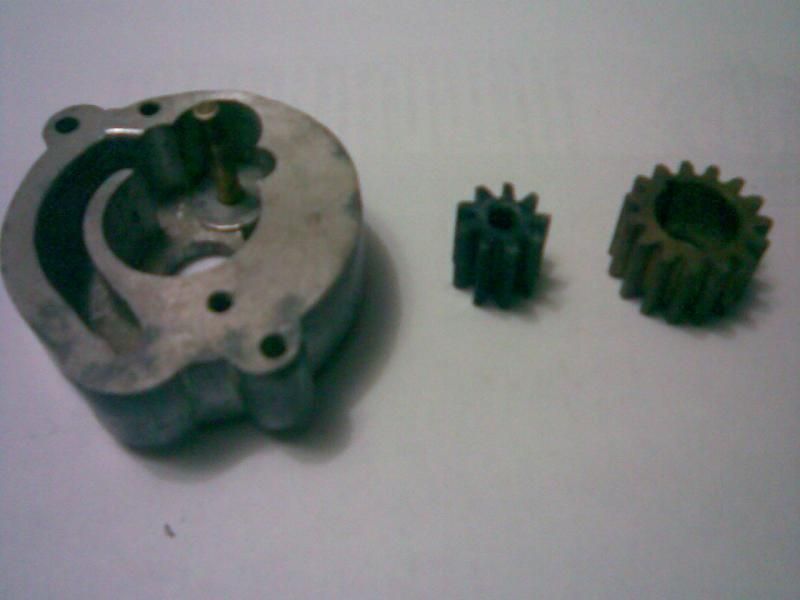

Шестеренчатый насос для охлаждения ПЛМ Вихрь, фото:



[Pilot-by]

бедная маленькая шестерня, да ещё с песочком. ......вообще насосы такого типа работают в идеальной чистоте.



[реф-мех]

Насос шестеренчатый заводского исполения. Совершенно новый. испытываться будет в следующую навигацию. У шестиренчатых насосов очень высокая производительность. Применяемые для перекачки подогретого мазута (топливо для паровых котлов) дают давление до 10 атм. В варианте на фото большая ведущая шестерня из бронзы, малая из фторопласта. Смущает другое: глубина отверстий в корпусе 17,5мм, высота бронзовой шестерни сделана 16мм, малой 17,2мм. Брак или так запланировано для уменьшения трения или производительности с давлением на выходе. Или чтобы песочек походил и не истирал торцы насоса и шестеренок. Зазор в зубчатом зацеплении минимальный. Высота зуба 3мм (высотная коррекция), профиль эвольвентный.



[namin]

Насос шестеренчатый заводского исполения. Совершенно новый. испытываться будет в следующую навигацию. У шестиренчатых насосов очень высокая производительность. Применяемые для перекачки подогретого мазута (топливо для паровых котлов) дают давление до 10 атм. В варианте на фото большая ведущая шестерня из бронзы, малая из фторопласта. Смущает другое: глубина отверстий в корпусе 17,5мм, высота бронзовой шестерни сделана 16мм, малой 17,2мм. Брак или так запланировано для уменьшения трения или производительности с давлением на выходе. Или чтобы песочек походил и не истирал торцы насоса и шестеренок. Зазор в зубчатом зацеплении минимальный. Высота зуба 3мм (высотная коррекция), профиль эвольвентный.

И где такой можно приобрести?



[реф-мех]

Насос шестеренчатый заводского исполения. Совершенно новый. испытываться будет в следующую навигацию. У шестиренчатых насосов очень высокая производительность. Применяемые для перекачки подогретого мазута (топливо для паровых котлов) дают давление до 10 атм. В варианте на фото большая ведущая шестерня из бронзы, малая из фторопласта. Смущает другое: глубина отверстий в корпусе 17,5мм, высота бронзовой шестерни сделана 16мм, малой 17,2мм. Брак или так запланировано для уменьшения трения или производительности с давлением на выходе. Или чтобы песочек походил и не истирал торцы насоса и шестеренок. Зазор в зубчатом зацеплении минимальный. Высота зуба 3мм (высотная коррекция), профиль эвольвентный.

И где такой можно приобрести?

Не знаю. Пока не знаю.



[sergey081965]

Михаил, такие насосы работают с вязкими и чистыми средами(типа масла, мазута и т.п.). думаю, вода , да еще с песочком, быстро уделают такой насос. хотя, наверное, некоторое время он поработает. отпишись после испытаний, все-таки интересно.



[реф-мех]

Михаил, такие насосы работают с вязкими и чистыми средами(типа масла, мазута и т.п.).

Я в курсе. Шестеренчатые насосы нашли очень большое применение для перекачки разных жидкостей, суспензий, жидкости , содержащей абразивные частицы, цементного и бетонного растворов (от бетономешалки до места заливки. Например, от земли на 9 этаж строящегося дома). Поэтому, в зависимости от назначения, применяется разный материал для их изготовления. А вот для получения очень высокого давления в гидравлических системах (давление 70 ат) нужна идеальная чистота жидкости. Читайте Википедию. Что касается насоса на фото, то можно и поспорить. Но не хочу. Вот когда в следующей нвигации его хозяин испытает, тогда обязательно расскажу. Мне самому стало интересно, когда его увидел. Я про насос.



[lednic606]

... Читайте Википедию...

Если нужна по настоящему ДОСТОВЕРНАЯ информация, то ТОЛЬКО профильная литература. В "Вику" лепят юзеры.



[Telenkov]

с роторными и шестеречатыми насосами обычно клапан идет лишнее давление сбрасывать, они проталкивают все что смогли закачать. а если отверстие для сбоса воды будет для них не достаточным, куда даванет лишнюю воду? у резиновой крыльчатки такой проблемы нет, лопатки прогнулись и все.



[реф-мех]

с роторными и шестеречатыми насосами обычно клапан идет лишнее давление сбрасывать, они проталкивают все что смогли закачать. а если отверстие для сбоса воды будет для них не достаточным, куда даванет лишнюю воду? у резиновой крыльчатки такой проблемы нет, лопатки прогнулись и все.

А уже писал свои предположения, что именно поэтому высота большей шестерни на 1,5м меньше, чем меньшая и глубина отверстия в корпусе под шестерни.



[Telenkov]

тоесть одна шестерня сделана с зазором? а если на холостых все в зазор уйдет? а с роторным насосом как? куча вопросов получилась над которыми надо подумать. может надо клапаночик не хитрый сделать?



[реф-мех]

тоесть одна шестерня сделана с зазором? а если на холостых все в зазор уйдет? а с роторным насосом как? куча вопросов получилась над которыми надо подумать. может надо клапаночик не хитрый сделать?

Давайте отложим обсуждение до испытания этого насоса. Я думаю, только тогда все встанет на свои места. P.S. Конструктор этого насоса для Вихря возможно или обязан был учесть все мелочи.



[Telenkov]

пока ждем заскучаем. я сегодня смотрел на вихревскую помпу, че то там не все правильно с расположением эксцентрика, впуска и выпуска.



[реф-мех]

я сегодня смотрел на вихревскую помпу, че то там не все правильно с расположением эксцентрика, впуска и выпуска.

Нагнетание не на максимуме эксцентрика, как и всас не на минимуме. Да и нельзя, потому что, если насос выдаст большее давление, то лопасти все равно прогнутся....



[Telenkov]

ты думаешь это сделано специально? а мне показалось токарь слегка промахнулся. надо будет сравнить с чем нибудь



[реф-мех]

ты думаешь это сделано специально? а мне показалось токарь слегка промахнулся. надо будет сравнить с чем нибудь

Так выполнен рабочий чертеж корпуса насоса. Значит специально.



[реф-мех]

в прошлом сезоне товарищь брал крыльчатку Полиуретана ,качала хорошо но через пол сезона осталась без лопастей.Родная у нас стоит 90 руб. а из поуритана 300 руб. какой смысл если они одинаково снашиваются.

Наш полиуретан фуфло. Я поставил манжеты из полиуретана на плунжерный насос высокого давления (водяной до 20 атм.), они и месяца не проработали (2 часа в день), разорвались, выкрошелись и т.д. Резиновые стоят при такой интенсивной работе 2 года.



[реф-мех]

по уму так надо термостат. но кто же захочет этим заниматься...

О термостате для Вихря: topic3573.html



[Pilot-by]

видел



[реф-мех]

Сальники из тефлона-это здорово! Прекрасное скольжение: http://www.airpower.com.ua/produkcia/salniki В Украине их делают в Днепропетровске (на ссылке есть и адрес).

Свойства изделий из тефлона (PTFE):
• Универсальное сопротивление химикалиям;
• Рабочая температура от-269ºC до +260ºC (кратковременно до 300ºC);
• Прекрасные диэлектрические свойства;
• Очень низкий коэффициент трения;
• Отличные антиадгезионные свойства;
• Хорошая сопротивляемость биологическому воздействию;
• Высокая стойкость к атмосферным воздействиям;
• Не поглощают воду;
• Высокая стойкость к горению.
P.S.Только что говорил с ними по телефону. Да нихрена они не делают. Обычные торгаши: товар получают из-за рубежа и перепродают. Возможно даже из России. Теперь для меня-это тоже заграница, хотя родился на Дальнем Востоке.
