Предлагаю в этой теме выкладывать полезные замечания по некорректно используемым на наших лодках материалам для электрических соединений, способам монтажа проводки, электронных блоков и радиоэлементов в частности. Применение "правильных" материалов и способов монтажа позволит не только обеспечить длительную и стабильную работу электрики на лодке, но и сохранить время, нервы, здоровье, если не больше.

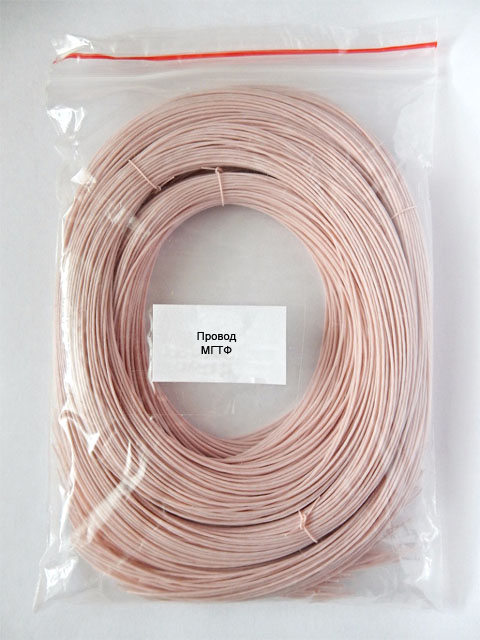

Первое замечание касается популярного провода марки МГТФ, который стараются применять и для наших задач как в плане межблочного соединения, так и внутри самих блоков в качестве соединителей элементов, организации выводов радиоэлементов и т.д.

Стоит обратить внимание, что для нашего случая данный провод не очень подходит, так как одним из ограничений его использования является: повышенная влажность. Вот, например, полезное видео по этому вопросу:



grigorash

мичман
Регистрация
10.02.2013
Сообщения
171
Карма
16
Город
Волгоград, Светлый Яр
Имя
ИГОРЬ
Лодка
Обь М
Мотор
Yamaha 30 hwcs
Хорошая тема,так как в электрике мягко говоря не шарю! Хотелось бы узнать нюансы. В этом годе как раз собрался ложить проводку в лодке,интересно будит послушать сведущих людей.


Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть
Проводка в лодке имхо должна быть
1. Медной
2. С двойной изоляцией
3. Пропаянной на всех соединениях
4. Двух проводной
5. С предохранителями на всё.


Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть

Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть

maximus

капитан 3-го ранга
Регистрация
05.12.2014
Сообщения
747
Карма
95
Возраст
45
Город
нижний новгород
Имя
Максим
Лодка
неман 2 был, Орионбот 46д
Мотор
suzuki 15 был, yamaha 30dem был,Suzuki DF50
Что такое витая пара?
Двойная изоляция это 2 провода с изоляцией на которых "одета" еще изоляция.
Витая пара, Сань, это провод для интернета, его нельзя использовать в электрике, он только для слаботочки


Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть

maximus

капитан 3-го ранга
Регистрация
05.12.2014
Сообщения
747
Карма
95
Возраст
45
Город
нижний новгород
Имя
Максим
Лодка
неман 2 был, Орионбот 46д
Мотор
suzuki 15 был, yamaha 30dem был,Suzuki DF50

Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть

DAASN

капитан 2-го ранга
Регистрация
12.09.2015
Сообщения
1 362
Карма
106
Город
Новосибирск
Имя
Александр
Лодка
Крым
Мотор
Вихрь 30
3. Пропаянной на всех соединениях
Это еще один интересный момент. Мне, например, также больше нравится пайка, НО: некоторые производители авто (а условия эксплуатации у нас с ними в чем-то схожи) категорически запрещают использовать пайку при ремонте проводки. Связано это с тем, что паяное соединение подвергается нагрузке даже от веса самого провода, не говоря уже о вибрации и обязательно рано или поздно обломится в месте перехода от жесткой части (места пайки) к гибкой (многожильный провод). Плюс окисления от внешней среды, от некачественных материалов пайки, отсутствия должной герметизации, отмывки и т.п.

При пайке обязательно нужно использовать качественные припои и флюсы (не дешевые китайские, непонятные по составу), обязательно отмывать места пайки, покрывать защитными составами, герметизировать И (!) обязательно фиксировать проводку, чтобы не обломилась в месте пайки из-за вибрации.

Поэтому в авто-технике, как близкой по применению к нашей, применяется обжимка. Но и тут необходимо использовать качественные коннекторы, причем правильно подобранные под необходимое сечение провода и что очень важно - качественный инструмент, который стОит просто безумно дорого.


amsterdaman

ст. лейтенант
Регистрация
01.12.2017
Сообщения
307
Карма
82
Возраст
35
Город
Кирово-Чепецк
Имя
Александр
Лодка
Волжанка 46 Fish есть, Южанка 2 была, Badger FL330 был
Мотор
Yamaha F60FETL есть, Yamaha 40 VEOS был, NM 9.8 BS был
Отличная тема, как раз мониторю эту информацию. Отсюда и вопрос. Какими проводами НУЖНО укладывать проводку к приборам в лодке? Уважаемые гуру, укажите пожалуйста марки и сечения рекомендуемых проводов.


grigorash

мичман
Регистрация
10.02.2013
Сообщения
171
Карма
16
Город
Волгоград, Светлый Яр
Имя
ИГОРЬ
Лодка
Обь М
Мотор
Yamaha 30 hwcs
Да и вообще,с чего начть?Для того чтобы...,нам потребуется..., к примеру для самого необходимого(ход.огни,освещение,помпа,магнитолка,эхолот,прожектор, прикуриватель),мож ссылочку кините какую,любой инфе респект!!!


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 810
Карма
1 163
Возраст
50
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
!

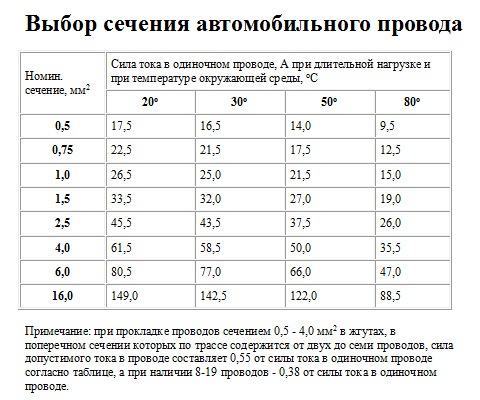

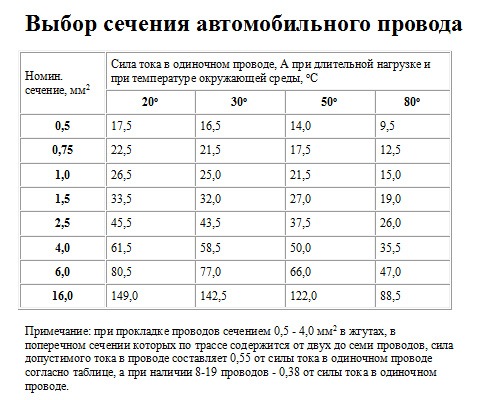

Вложения

Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть
Отличная тема, как раз мониторю эту информацию. Отсюда и вопрос. Какими проводами НУЖНО укладывать проводку к приборам в лодке? Уважаемые гуру, укажите пожалуйста марки и сечения рекомендуемых проводов.
Точно не помню, но возможно себе делал из "ПУНП" или как то похожее.

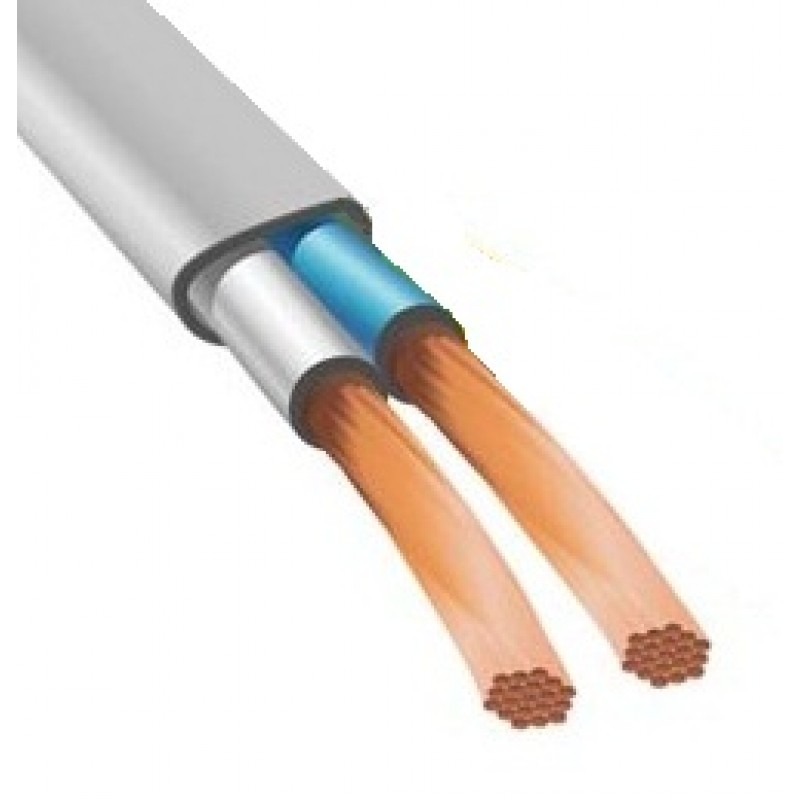

В общем так должен выглядеть.


Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть
Да и вообще,с чего начть?Для того чтобы...,нам потребуется..., к примеру для самого необходимого(ход.огни,освещение,помпа,магнитолка,эхолот,прожектор, прикуриватель),мож ссылочку кините какую,любой инфе респект!!!
Возьми 2квадрата и не парься.


amsterdaman

ст. лейтенант
Регистрация
01.12.2017
Сообщения
307
Карма
82
Возраст
35
Город
Кирово-Чепецк
Имя
Александр
Лодка
Волжанка 46 Fish есть, Южанка 2 была, Badger FL330 был
Мотор
Yamaha F60FETL есть, Yamaha 40 VEOS был, NM 9.8 BS был
Да и вообще,с чего начть?Для того чтобы...,нам потребуется..., к примеру для самого необходимого(ход.огни,освещение,помпа,магнитолка,эхолот,прожектор, прикуриватель),мож ссылочку кините какую,любой инфе респект!!!
По этому поводу все расписано тут - https://forum.motorka.org/threads/6807/


amsterdaman

ст. лейтенант
Регистрация
01.12.2017
Сообщения
307
Карма
82
Возраст
35
Город
Кирово-Чепецк
Имя
Александр
Лодка
Волжанка 46 Fish есть, Южанка 2 была, Badger FL330 был
Мотор
Yamaha F60FETL есть, Yamaha 40 VEOS был, NM 9.8 BS был
Точно не помню, но возможно себе делал из "ПУНП" или как то похожее.
В общем так должен выглядеть.
Спасибо, Александр, погуглил, но что то отзывы о этой марке кабеля не самые лучшие..(


Тугарин

капитан 1-го ранга
Регистрация
08.03.2015
Сообщения
22 596
Карма
7 021
Возраст
41
Город
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К5м4, К2м, Амур-д, ПрофМарин 350 нднд было, Обь-м НТ, ямаран т330, гулянка есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО, джонсон 70 было. Джонсон 15, Ямаха F25AEHT, Вихрь 30 есть
Спасибо, Александр, погуглил, но что то отзывы о этой марке кабеля не самые лучшие..(
Может с маркой и ошибся, я не электрик.
Знаю с детства
Провод должен быть медным, многожильным и с двойной изоляцией.
Вот такой провод я ВЕЗДЕ и применяю.
И ни каких проблем.


amsterdaman

ст. лейтенант
Регистрация
01.12.2017
Сообщения
307
Карма
82
Возраст
35
Город
Кирово-Чепецк
Имя
Александр
Лодка
Волжанка 46 Fish есть, Южанка 2 была, Badger FL330 был
Мотор
Yamaha F60FETL есть, Yamaha 40 VEOS был, NM 9.8 BS был

Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 810
Карма
1 163
Возраст
50
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Тогда уж БПВЛ заюзать:)) Советский.
На самом деле проводка в катере по сути открытая, не замуровывается в стену на века. Главное выбрать сечение . Гораздо важнее уделить внимание именно контактам. Я бы делал на колодках с винтовыми зажимами, по возможности.


grigorash

мичман
Регистрация
10.02.2013
Сообщения
171
Карма
16
Город
Волгоград, Светлый Яр
Имя
ИГОРЬ
Лодка
Обь М
Мотор
Yamaha 30 hwcs
Думал сделать так- акб в рецессе,от него + - на выключатель массы,далие на блок предохранителей от классики, от предохранителей на тумблеры,от них потребителям.Что скажите?( Прошу прощения,слетел интернет,ток появился щущуть)В тундре я.


maximus

капитан 3-го ранга
Регистрация
05.12.2014
Сообщения
747
Карма
95
Возраст
45
Город
нижний новгород
Имя
Максим
Лодка
неман 2 был, Орионбот 46д
Мотор
suzuki 15 был, yamaha 30dem был,Suzuki DF50
Тогда уж БПВЛ заюзать:)) Советский.
На самом деле проводка в катере по сути открытая, не замуровывается в стену на века. Главное выбрать сечение . Гораздо важнее уделить внимание именно контактам. Я бы делал на колодках с винтовыми зажимами, по возможности.
Паш, мягкий провод в колодках хреново занимается, мне так кажется


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 810
Карма
1 163
Возраст
50
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Максим,с клеммничками под винт.
