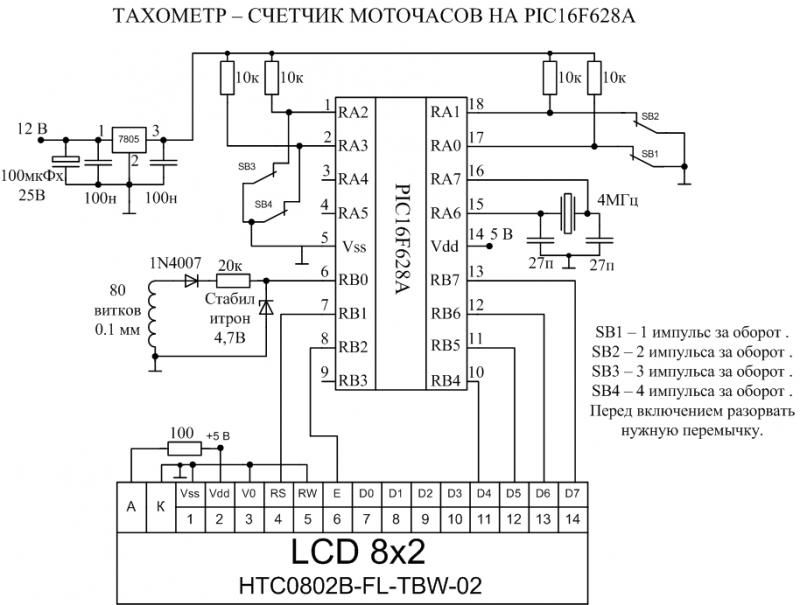

Предлагаю схему для собственного изготовления тахометра для ПЛМ.
Вот HEX http://www.onlinedisk.ru/file/880768/. Перед прошивкой в первые 5 байт EPROM надо записать ноли.
Перед тем как подать питание, необходимо разорвать соответствующую перемычку (количество магнитов на маховике поделить на два).
Кроме тахометра в устройстве реализован счетчик моточасов.
Если двигатель работает, то в память сохраняется каждые 10 секунд работы.
На LCD в первой строке 5 символов на об/мин, последние два на мотоминуты. Во второй строке 5 символов для отображения моточасов. Обновление информации на дисплее происходит каждые две секунды.


Вложения

lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э

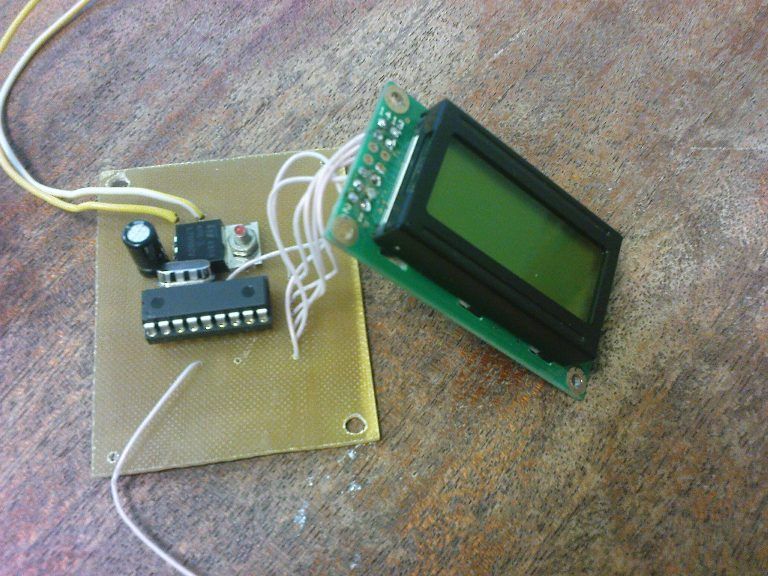

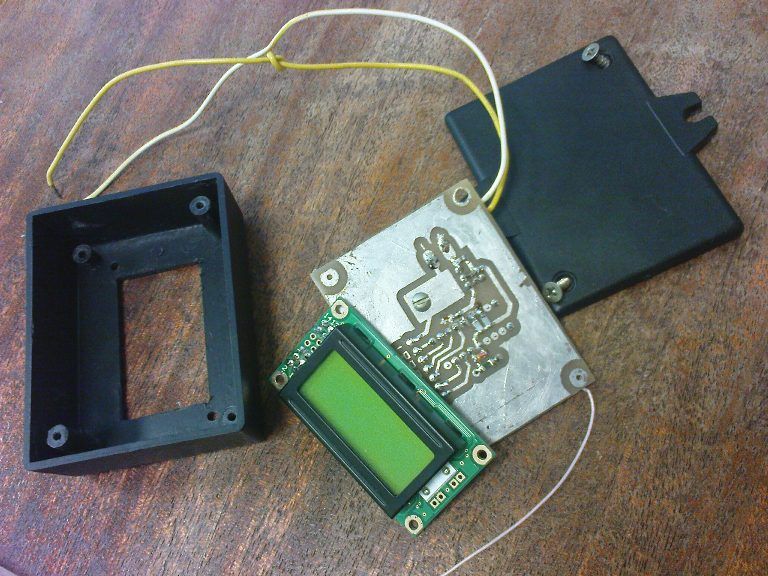

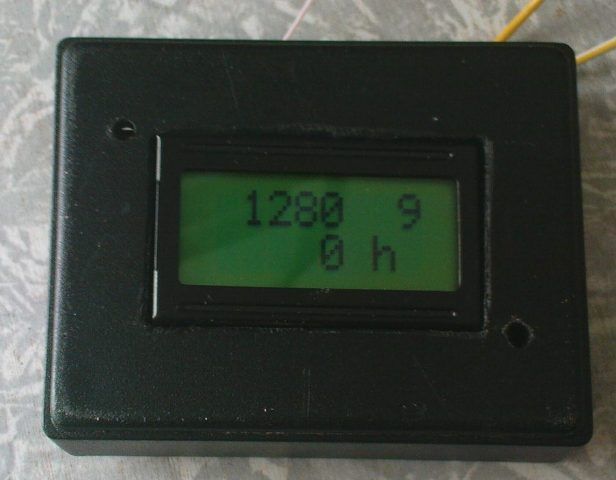

Вот фото моего устройства


Вложения

lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э
Да :? Судя по количеству просмотров и количеству скачивания прошивки (0) тема не актуальна. :eek: :(


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
да не спеши, с зажигалкой закончу, это следующее на очереди. цифры мелковаты только.


ilyich

капитан 1-го ранга
Регистрация
14.12.2010
Сообщения
2 991
Карма
374
Возраст
64
Город
Волгоград
Имя
Александр
Лодка
Южанка-2
Мотор
Мерк 30 2Т,Yamaha F40BET
lapan сказал(а):
Да :? Судя по количеству просмотров и количеству скачивания прошивки (0) тема не актуальна. :eek: :(
Актуальна-то она актуальна... Просто большинство форумчан, да и водномоторников в целом очень далеки от внутренностей всяких электронных прибамбасов...

Поэтому тема и воспринимается на уровне "Устройство инопланетного корабля"... :)

А так ,конечно МОЛОДЕЦ!!! :good:


ml197474

старшина 2ст.
Регистрация
26.05.2012
Сообщения
56
Карма
14
Город
Омск
Имя
Максим
Лодка
Москвичка , Янтарь -2 , Крым . Solar 450 Jet , Ротан 380 Э Катамараны .
Мотор
Вихрь -М , Меркури М30 СП . Tohatsu 3.5\9.8\40С
lapan сказал(а):
Да :? Судя по количеству просмотров и количеству скачивания прошивки (0) тема не актуальна. :eek: :(
Тема очень нужная . Просто не многие ИМХУ будут морочиться изготовлением , не все рубят в платах и микросхемах . Людям проще заказать .
Мне такой нужен на Мерк 25\30 . подобрать винт . Герметичность думаю можно создать простым герметиком (стыки , разъёмы корпуса). Мне он нужен только для подбора винта , потом уберу в шкаф . Тут много пишут про винты , которые продавцы для подбора дают , про тахи на прокат ....у нас такое ....пока ...не встречал . Друзьям позвонил ....да 3\4 просто ездят на стандарте , заводиться и ладно .


lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э

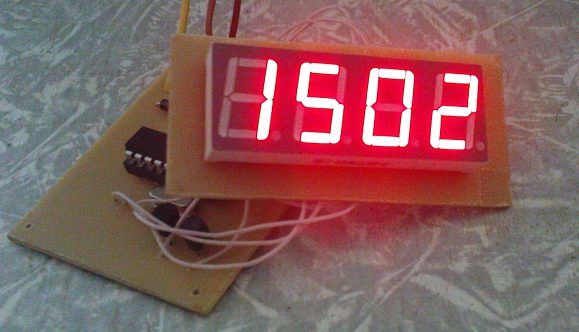

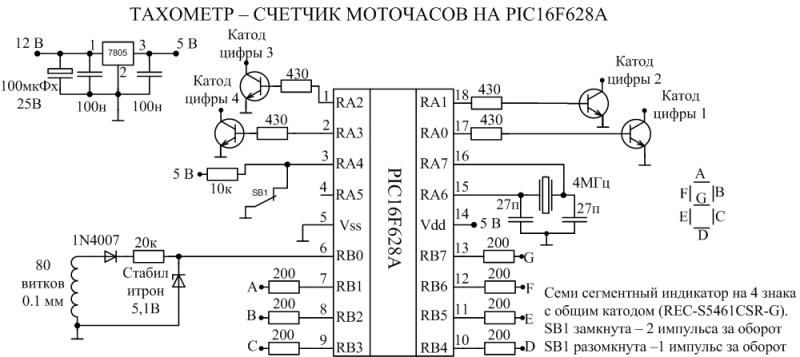

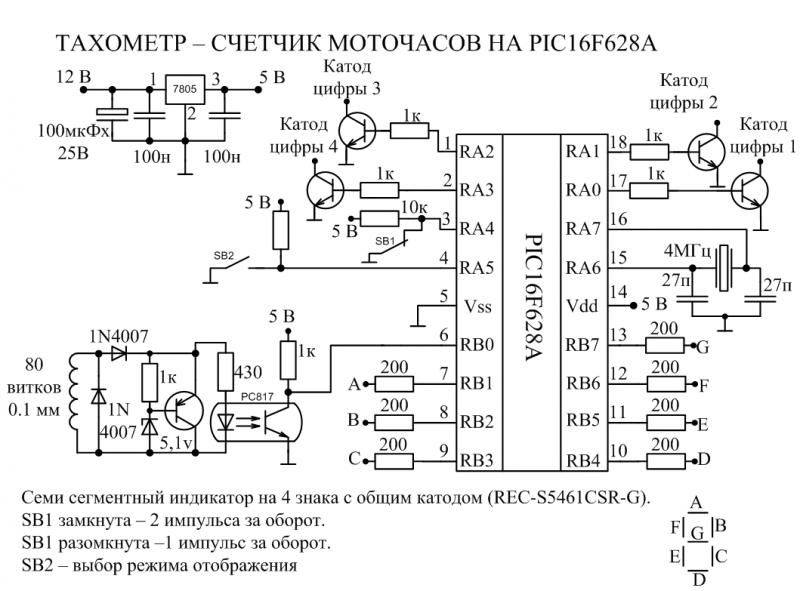

Вот еще вариант тахометра на том же пике:


Вложения

  • 42,4 КБ Просмотры: 8 724

ilyich

капитан 1-го ранга
Регистрация
14.12.2010
Сообщения
2 991
Карма
374
Возраст
64
Город
Волгоград
Имя
Александр
Лодка
Южанка-2
Мотор
Мерк 30 2Т,Yamaha F40BET
Вот это уже повеселей!! +1


lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э

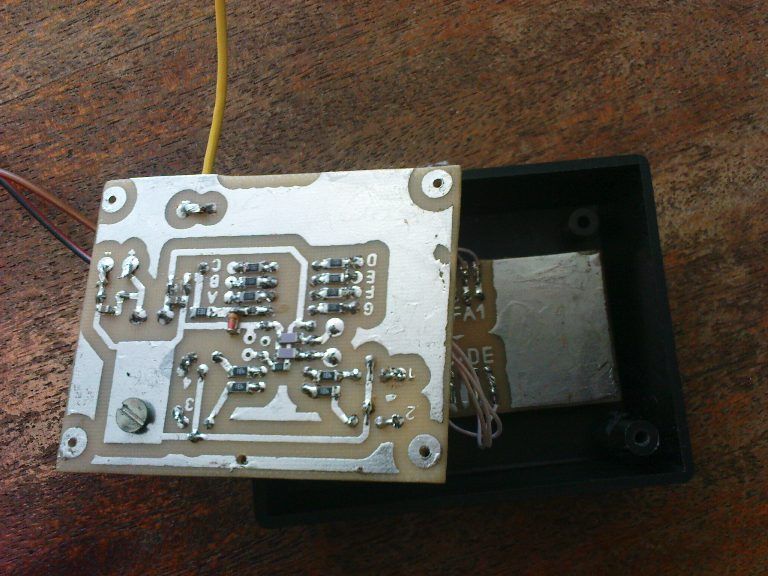

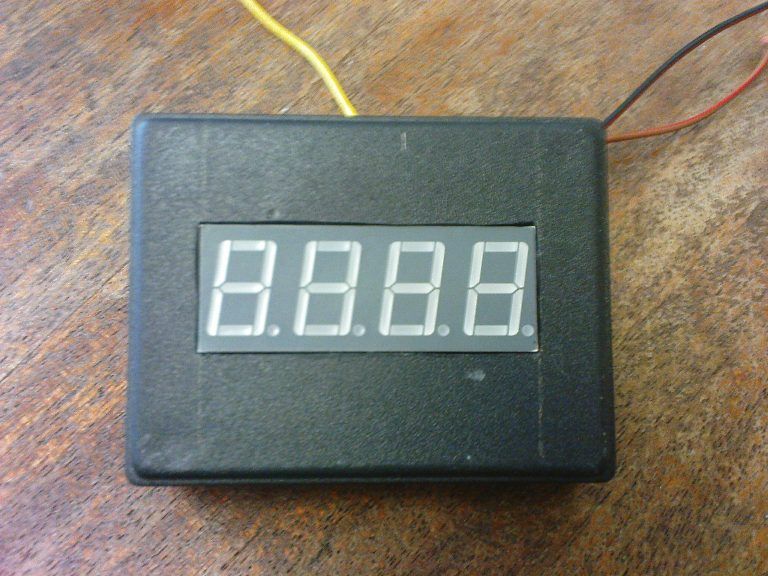

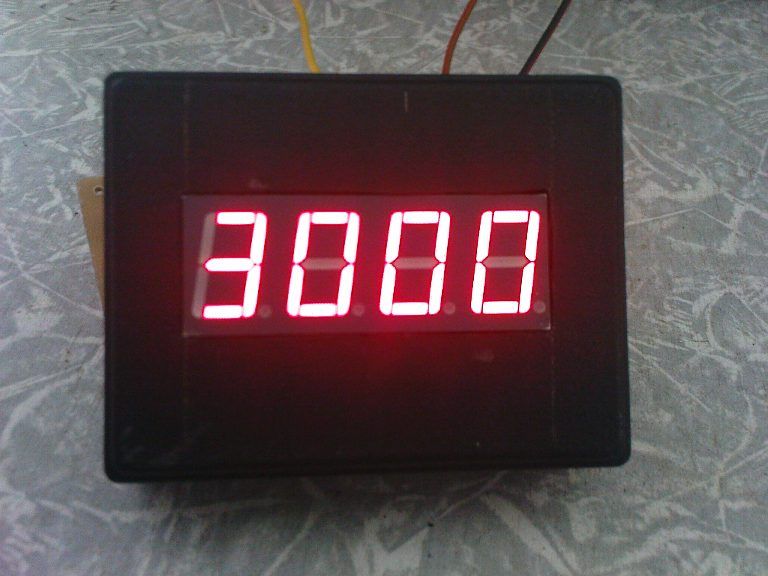

Еще фото и конечный вариант.


Вложения

  • 92,8 КБ Просмотры: 8 491
  • 95,9 КБ Просмотры: 8 465
  • 65,1 КБ Просмотры: 8 460

Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
оооо!!! +1


ilyich

капитан 1-го ранга
Регистрация
14.12.2010
Сообщения
2 991
Карма
374
Возраст
64
Город
Волгоград
Имя
Александр
Лодка
Южанка-2
Мотор
Мерк 30 2Т,Yamaha F40BET
Цифровые дела -- ВЕЛИКАЯ ВЕЩЩЬ... Блин но я-то "аналоговый" ,"джинсовый" парень своего времени... :) .... А народ всё больше -- неаналоговый, нецифровой, неджинсовый, и .... не своего времени :unknown: :)


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
а какой?


lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э

Вложения

lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э
если кому интересно к последнему варианту добавил моточасы и мотоминуты, переключение по нажатию кнопки.


rossich

пассажир
Регистрация
18.02.2013
Сообщения
4
Карма
0
Имя
Виталий
Лодка
Янтарь-2
Мотор
Вихрь-30
lapan сказал(а):
если кому интересно к последнему варианту добавил моточасы и мотоминуты, переключение по нажатию кнопки.
Да, интересно, но про какую кнопку речь?
И ещё просьба: можно прошивку на последний вариант со светодиодными индикаторами мне на мыло прислать, а то сервер временно не доступен.
Заранее благодарен.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
rossich, о, тоже на янтарьке на 30-ом гоняешь?!! как, ничё идёт?!


rossich

пассажир
Регистрация
18.02.2013
Сообщения
4
Карма
0
Имя
Виталий
Лодка
Янтарь-2
Мотор
Вихрь-30
Та мне хватает. По нашему болоту только лягушек пугать )))


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
а под каким винтом ходишь? полный газ даёшь один? дистанция\румпель?


AnatolPL

матрос
Регистрация
18.02.2013
Сообщения
8
Карма
0
Имя
Анатолий
Лодка
SunMarine SA330IB
Мотор
SeaPro T9.8S
А все ссылки на прошивки мёртвые :( Можно куда-нибудь их залить в доступное место?


lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э

Вложения

lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э
При прошивке пика в первые 5 байт епром надо записать ноли.


Berkut

капитан 2-го ранга
Регистрация
13.06.2012
Сообщения
1 248
Карма
50
Возраст
57
Имя
Максим
Лодка
"Воронеж" и Супербайдарка "Таймень-3"
Мотор
Нептун-23 продаю., sea-pro t 2.5 s, Т30S
для меня лично, всегда была проблема не столько спаять, сколько все это запихнуть в цивильный корпус...


lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
41
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э
Berkut сказал(а):
для меня лично, всегда была проблема не столько спаять, сколько все это запихнуть в цивильный корпус...
Ну это уже кто как руки приложит.


AnatolPL

матрос
Регистрация
18.02.2013
Сообщения
8
Карма
0
Имя
Анатолий
Лодка
SunMarine SA330IB
Мотор
SeaPro T9.8S
lapan сказал(а):
Спасибо, а вариант с ЖК можно тоже ссылки обновить?
И попутно несколько вопросов
1. 80 витков мотаются куда? На свечной провод?
2. Ток потребления по 12V в каждом варианте схемы? (это я к тому, чтобы запитаться от батарейки)
3. Тип/маркировка применённых транзисторов?
4. Если ошибся с с перемычкой, сбрасывать EPROM через программатор? (ну не знаю я сколько в моём моторе имульсов за оборот :unknown: )

Проект закончен или можем еще поработать? Есть некоторые идеи :)
