Мотор Стрела

[Игорь 61]

Уважаемые форумчане! Кто-нибудь в может назвать размеры сальников и подшипников, применяемых на "Стреле"?



[Игорь 61]

Уважаемые форумчане! Кто-нибудь в может назвать размеры сальников и подшипников, применяемых на "Стреле"?

Отвечаю на свой же вопрос - может кому пригодиться:
На гребном валу подшипники №203 – 2 шт, сальники 16х35х7 – 2 шт;
На вал-шестерне №202 –2 шт;
На коленвале №205 – 2 шт; сальники 25х35х7 – 2 шт;
Поршневые кольца от мотоцикла «ИЖ-Юпитер».



[Рудольф]

Уважаемые форумчане! Кто-нибудь в может назвать размеры сальников и подшипников, применяемых на "Стреле"?

Поршневые кольца от мотороллера «ИЖ-Юпитер».

Не мотороллера, а мотоцикла!



[Игорь 61]

Уважаемые форумчане! Кто-нибудь в может назвать размеры сальников и подшипников, применяемых на "Стреле"?

Поршневые кольца от мотороллера «ИЖ-Юпитер».

Не мотороллера, а мотоцикла!

Совершенно верно: Поршневые кольца от мотороллеров "Тулица", "Муравей", и мотоцикла «ИЖ-Юпитер».
Не дописал...



[WOLLI]

Лепестковый клапан в данном случае как зайцу пятая нога................управление впуском-ПОРШНЕВОЕ..........

Если посадочное на магнето без радиального люфта и коренные КВ новые, кулачки не убитые, то контактное настроить не проблема. С одним НО-регулировка по абрису и замена умерших кондеров(желательно уменьшить емкость до 0,1-0,15 микрофарад)............Можно=лучше оставить первичку на катухе и поставить выносную катуху(ява и т.д.), искра жирнее и длиннее чем на электронике. Но электроника раз отрепетированная в обслуге не нуждается......



[Игорь 61]

Лепестковый клапан в данном случае как зайцу пятая нога................управление впуском-ПОРШНЕВОЕ..........

Если посадочное на магнето без радиального люфта и коренные КВ новые, кулачки не убитые, то контактное настроить не проблема. С одним НО-регулировка по абрису и замена умерших кондеров(желательно уменьшить емкость до 0,1-0,15 микрофарад)............Можно=лучше оставить первичку на катухе и поставить выносную катуху(ява и т.д.), искра жирнее и длиннее чем на электронике. Но электроника раз отрепетированная в обслуге не нуждается......

Спасибо, учту.



[Бешенный]

Стрелу можно восстановить только для музея.Это первый мой мот,который мне батянька(покойный Царство ему небесное)подарил на восстановление во втором классе(счастью моему не было предела)Я его победил и катался 3 сезона.Потом Ветерок и понеслось........
Об этом моторе самые хорошие воспоминанья,но эксплуатировать её...вообщем на любителя
Я на её ногу водрузил китаебашку и подарил крёстному.Он гоняет на ней Доволен как слон



[Игорь 61]

Ищу пружинную шайбу стартера "Стрелы"!!! Кто поможет? Размеры моей благодарности будут безграничны в пределах разумного...



[WOLLI]

Бешенный-а какую бошку водрузил? На следующую зиму мысли есть такое повторить.........



[Игорь 61]

Бешенный-а какую бошку водрузил? На следующую зиму мысли есть такое повторить.........

В смысле на "Стрелу"? Чертежи или фотки скинь... Очень хочется сделать из "Стрелы" конфетку...



[Бешенный]

Фоток я там и не делал.Движок с газонокосилки.Заезжал сегодня спрашал ,по чём они есть отдельно.4,5тыра и под комуфляж6,5т
Первым эту конструкцию собрал Юра скобарь.У него и фотки есть.Спроси Накидает.
Единственное чё добавлю в качестве переходной плиты ,лучше купить дюралевую сковороду с толстым дном(в строймоле сегодня видел за 650р) и сделать проставку из текстолита по месту Между ногой и пластиной.(а не покупать у пузыря из стали тяжеленную за 3000р с двумя обрезками из профильной трубы.по 12 см Да и ждать челу пришлось 4 месяца.С пересылом 3500 получилось.Доктор моторов, "изобретатель" гибрида и участник Куликовской битвы)
На срелоноге на мой взляд самый правильный вариант
Всё сходится
ОБ 3500 там и тут
Р около пяти,хотя сейчас продают с разной мощностью
......
Юра !!!!накидай людям фоток.



[Игорь 61]

Нет, мужики!!! Это уже не "Стрела"... Может и лучше, но не стрела...



[Игорь 61]

Лучше найдите мне пружинную шайбу!!!



[Скобарь]

смотря какой стартер. есть с одним поводком а есть с двумя.пружинные шайбы разные.



[Игорь 61]

смотря какой стартер. есть с одним поводком а есть с двумя.пружинные шайбы разные.

Внутренний диаметр 33 мм. Фото не "цепляется"...



[Скобарь]

такая



[Игорь 61]

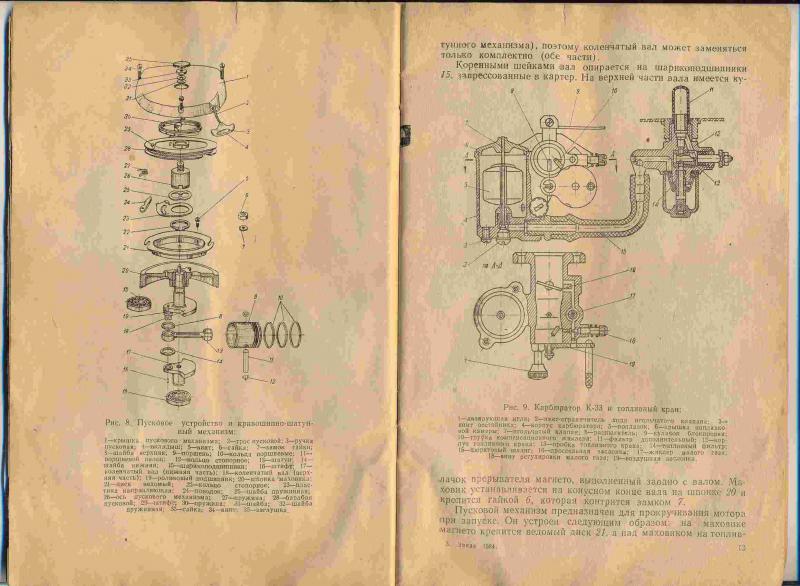

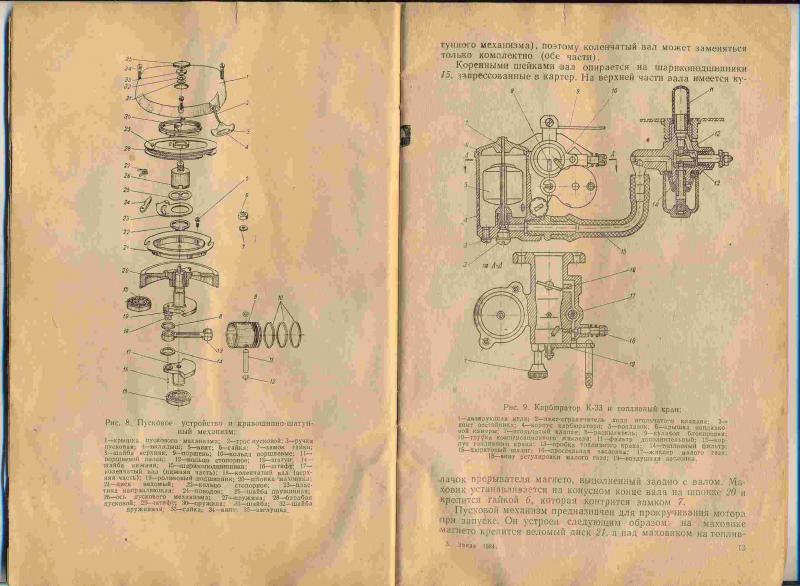

На Рис. 8 позиция 25 - шайба пружинная.



[краказябра]

подскажите пожалуста беда такая на ходу мотор заревел а ехать не стал двигатель работает дома был визуальныи осмотр гребной винт проворачевается на валу я его снял срезало шпонку она стальная а на вихре бронзовая сомнение берет какая должна быть на стреле бронза или сталь может кто знает



[lednic606]

... какая должна быть на стреле бронза или сталь может кто знает

Сталь. Отожги до красна сварочный электрод и дай ему остыть на воздухе.Наруби шпонок и пользуй на здоровье. Смазывай циатимом или литолом, вымывается конечно, но всё дольше не ржавеет



[краказябра]

по диаметру электрод вроде 4 а это народныи метод или с завода шла стальная шпонка



[lednic606]

Завод .



[Игорь 61]

... какая должна быть на стреле бронза или сталь может кто знает

Сталь. Отожги до красна сварочный электрод и дай ему остыть на воздухе.Наруби шпонок и пользуй на здоровье. Смазывай циатимом или литолом, вымывается конечно, но всё дольше не ржавеет

Купи электрод - нержавейку...



[WOLLI]

... какая должна быть на стреле бронза или сталь может кто знает

Сталь. Отожги до красна сварочный электрод и дай ему остыть на воздухе.Наруби шпонок и пользуй на здоровье. Смазывай циатимом или литолом, вымывается конечно, но всё дольше не ржавеет

Купи электрод - нержавейку...

угу, а к нержавейке аккумуляторный шуруповерт с парой свежезаряженных аккумуляторов, жменю сверл по металлу...........так же три весла(третье если второе утопишь "по темному"........ну и еще пару хороших долгоиграющих фонарей..................


Игорь 61---вот поставишь себе, походишь до первого среза шпонки.....потом отпишись........будет для народа поучительно.......



[краказябра]

спасибо буду пробовать а в место шуруповерта есть ямаха 2 только мы не идём легкими путями



[ovchinnikov 1966]

Зря не купил тогда на Авито.Теперь обыскался.Зимой хоть развлечение было бы.
Если где будут проскакивать сообщите пж.
Удачи.
