Ну что , продолжим ?
Давно ничего не писал , все некогда было , постройка много времени заняла . Да и я тоже хорош , не очень правильно рассчитал сроки постройки . Многого не учел . Ну да ладно ...
Значится про переделку ...
На обдумывание ушло немного времени - хотелки были такие - обязательно сделать самоотливной рецесс , немного расширить внутреннее пространство . Прообраз был такой - Буревестник 450 , РИБ от MG Group .
Что было ранее : длина по днищу 2 800 , ширина по днищу 1200 . Ширина по кокпиту - 800 . Что должно было получится в итоге - удлиннение днища на 800-1000 мм , что должно было добавить ходкости лодке , ну и ее бы меньше продольно колбасило на волне . Ширина кокпита решалась раздвиганием баллона .
А , ну еще хотел уменьшить диаметр баллона в носу - с 4000 мм до 350 мм .

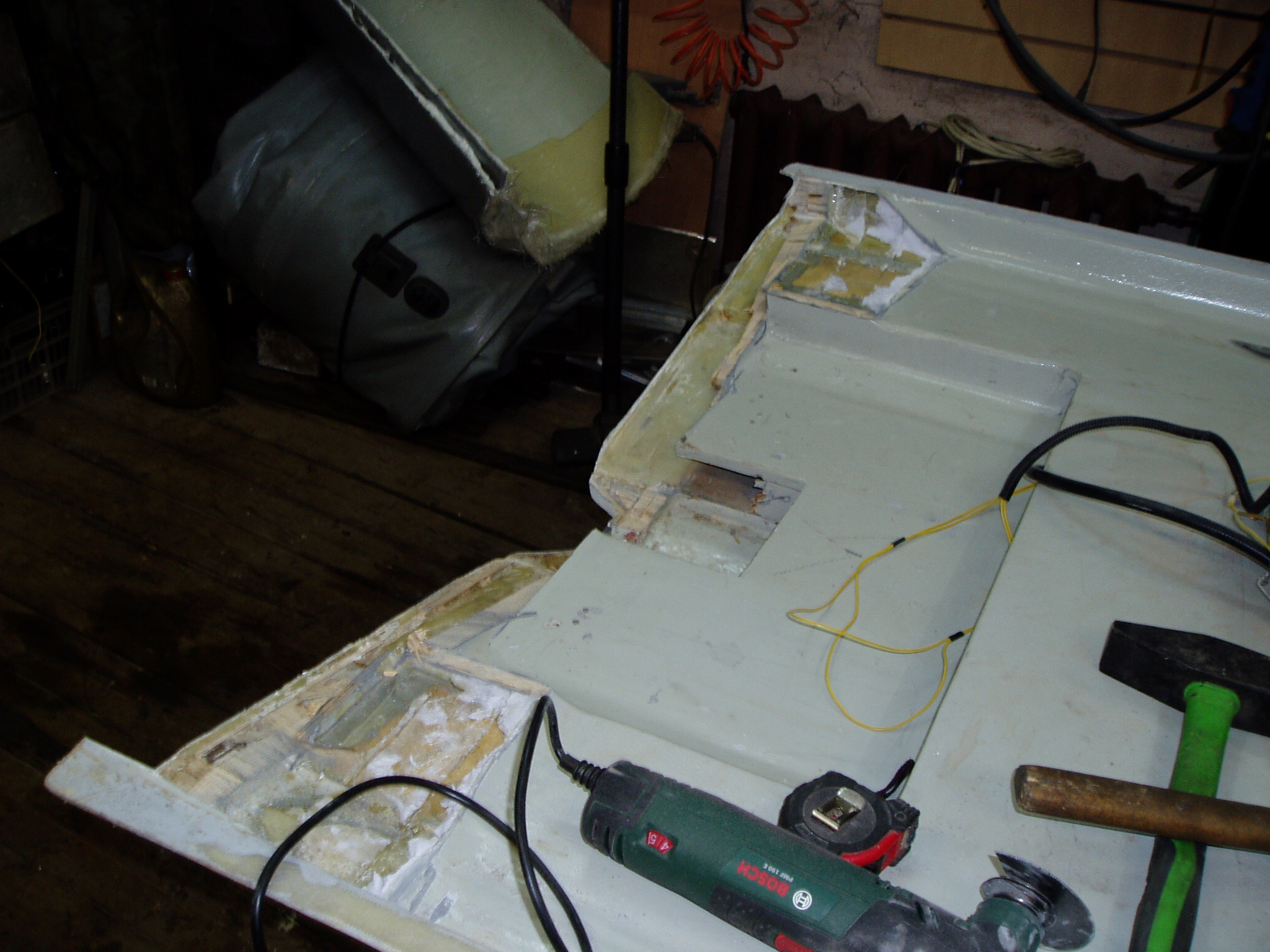

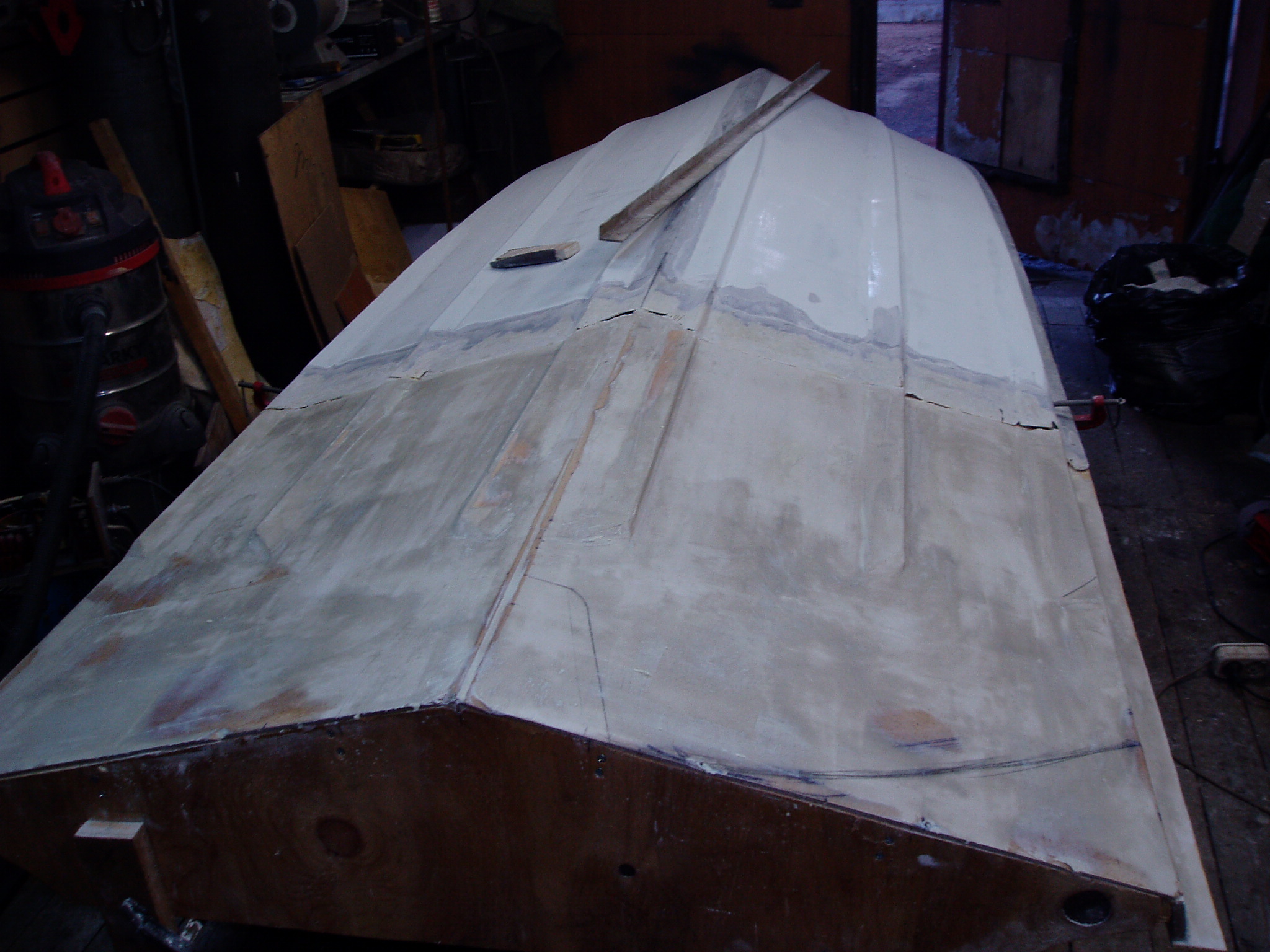

Срезал баллоны , удалил транец . Ну и начал изобретать стапель для наращивания .

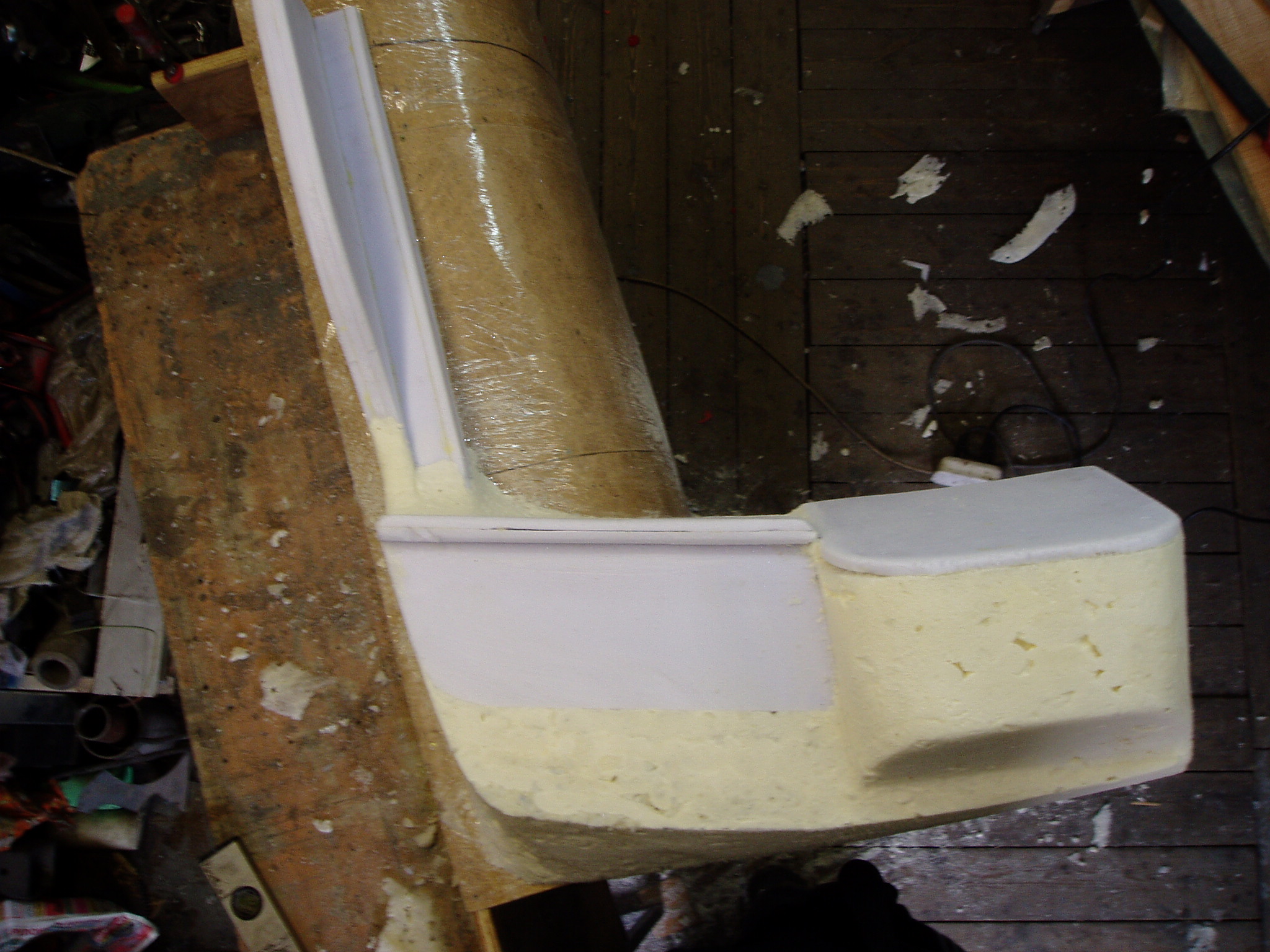

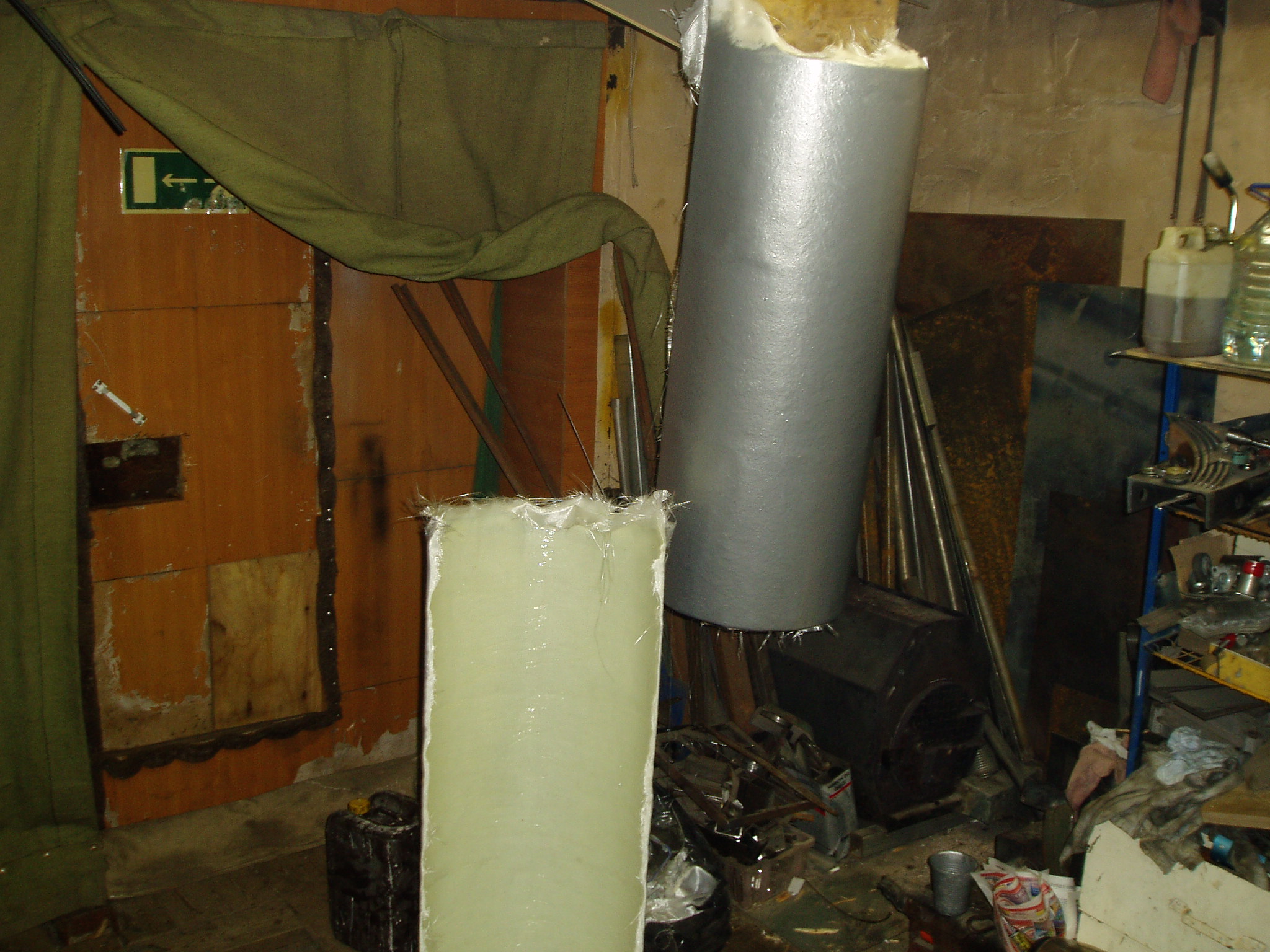

Попутно сделал форму под ложементы баллона , ну и поклеил их .
Стапель вырисовывался такой :
Примерно на нем отрисовал будующую форму . Ну а далее все тоже самое в принципе - малярноштукатурная технология создания формы для отклейки .

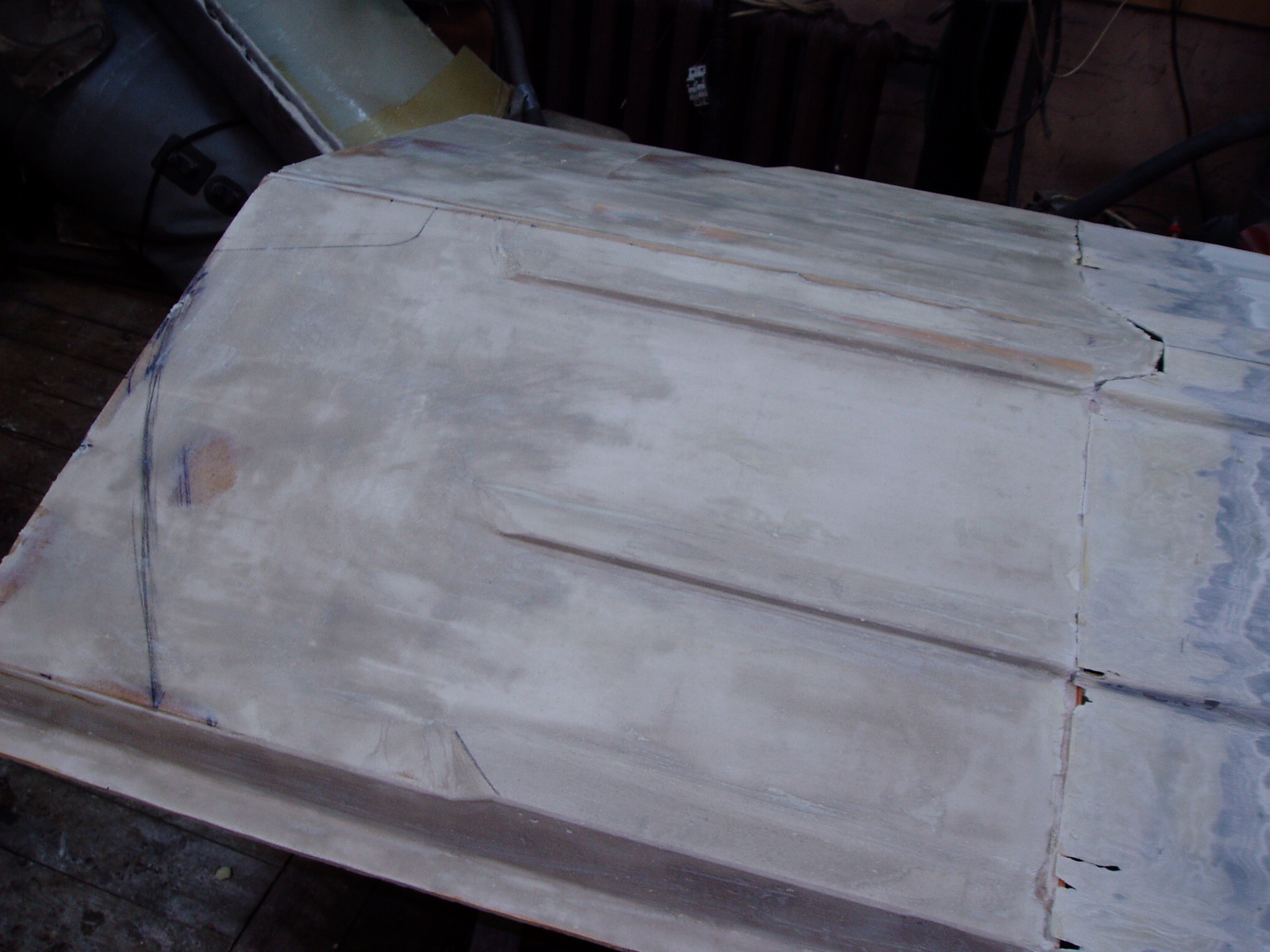

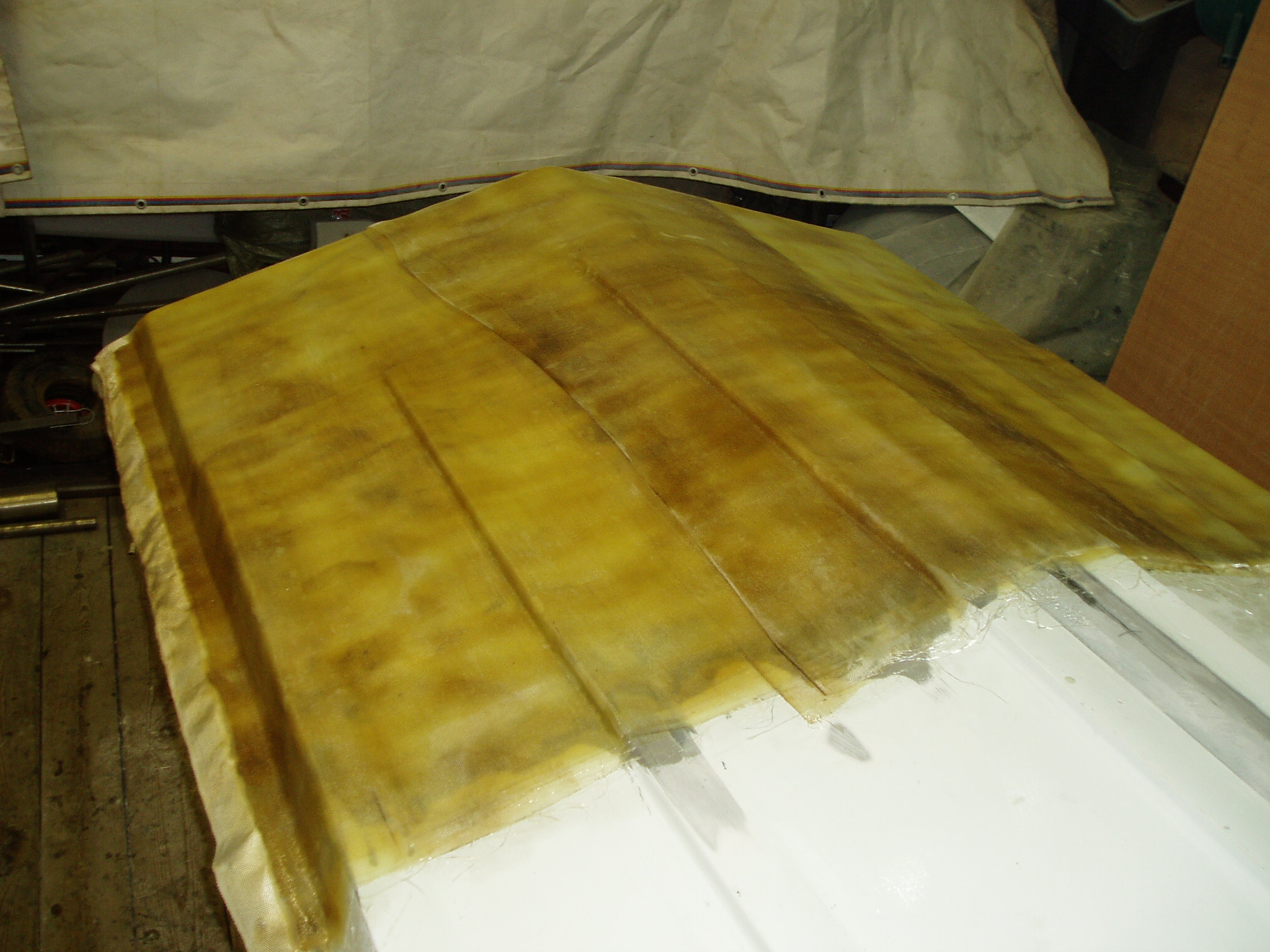

А , забыл указать - существующий кусок днища был сошлифован на клин на длину 200 мм . Соответственно при отклейке верхнего слоя , образовался перехлест 200 мм .
Отклеил 6 слоев стеклоткани , перехлест соответственно составил 12 слоев .


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

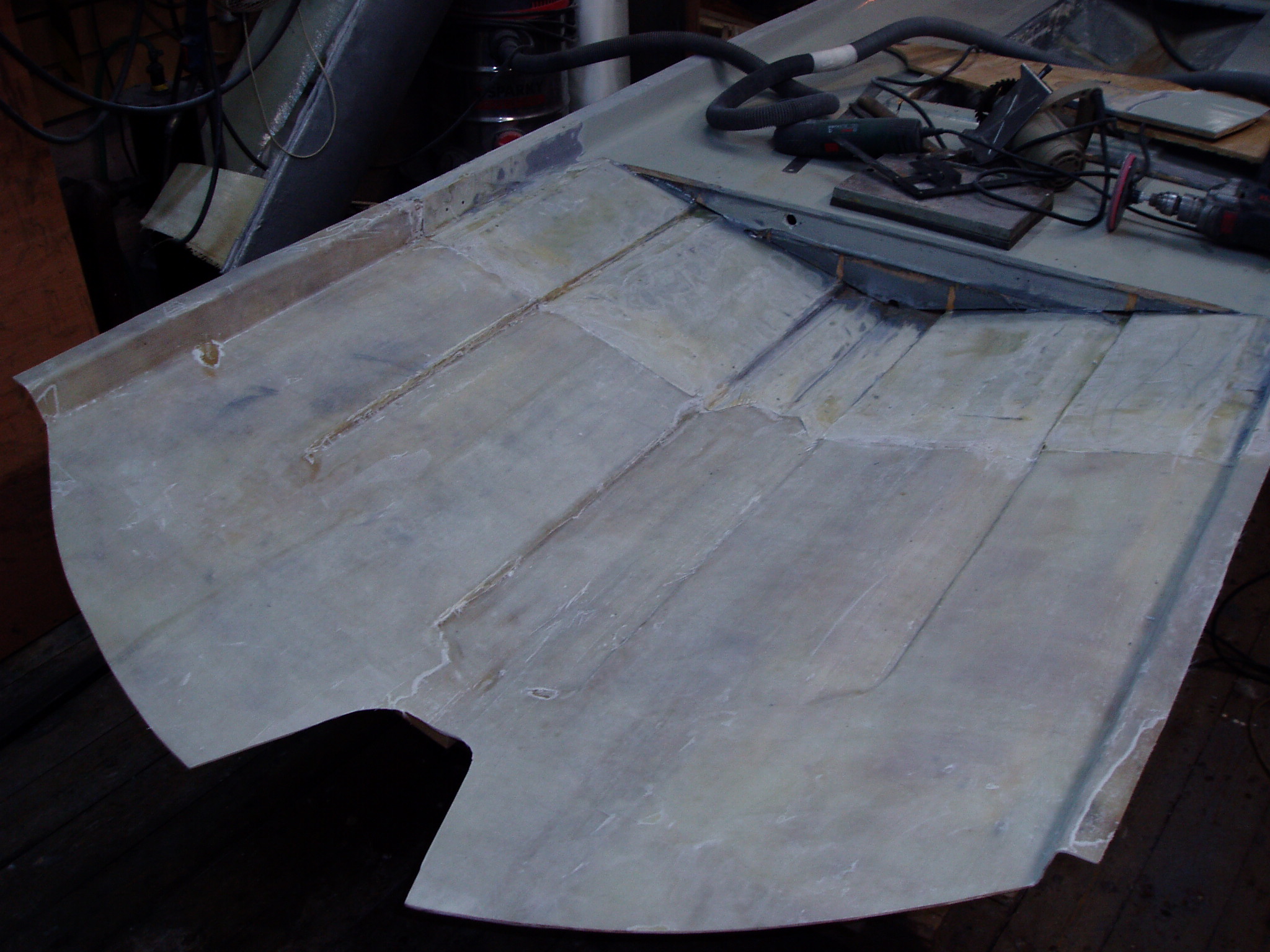

Удлиннение составило 800 мм соответственно . Хотел сделать метр , но чет много показалось :yes: .

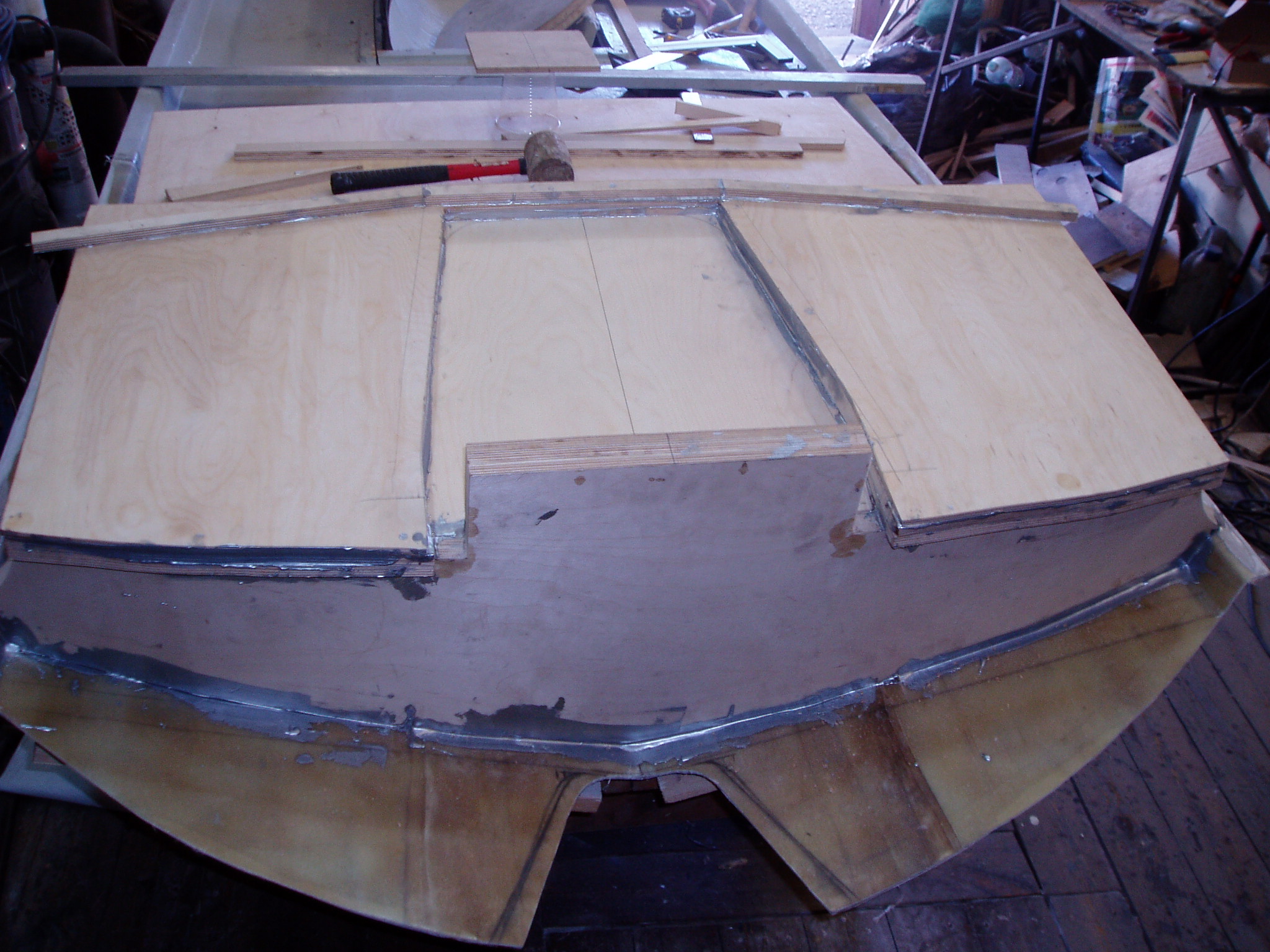

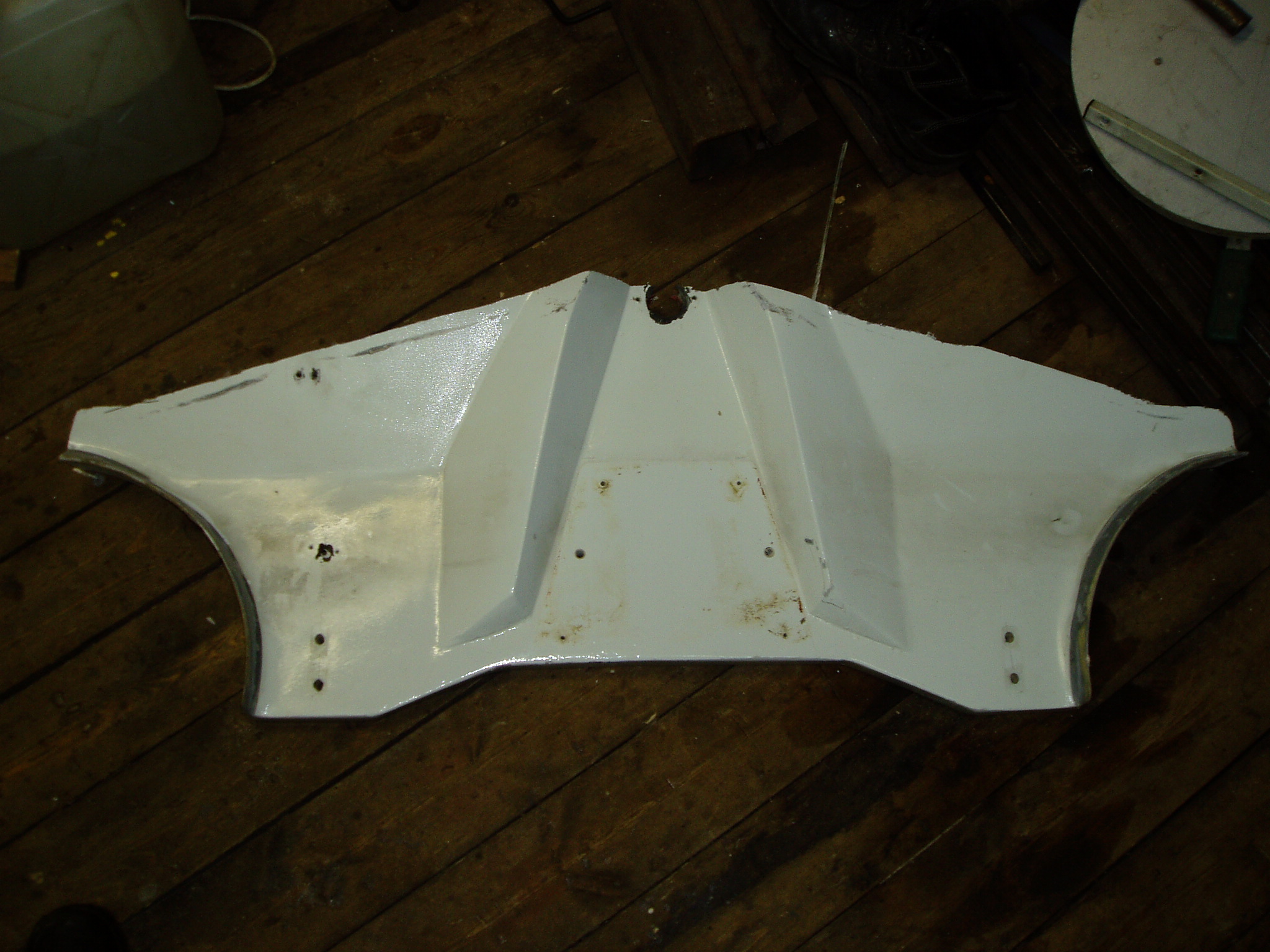

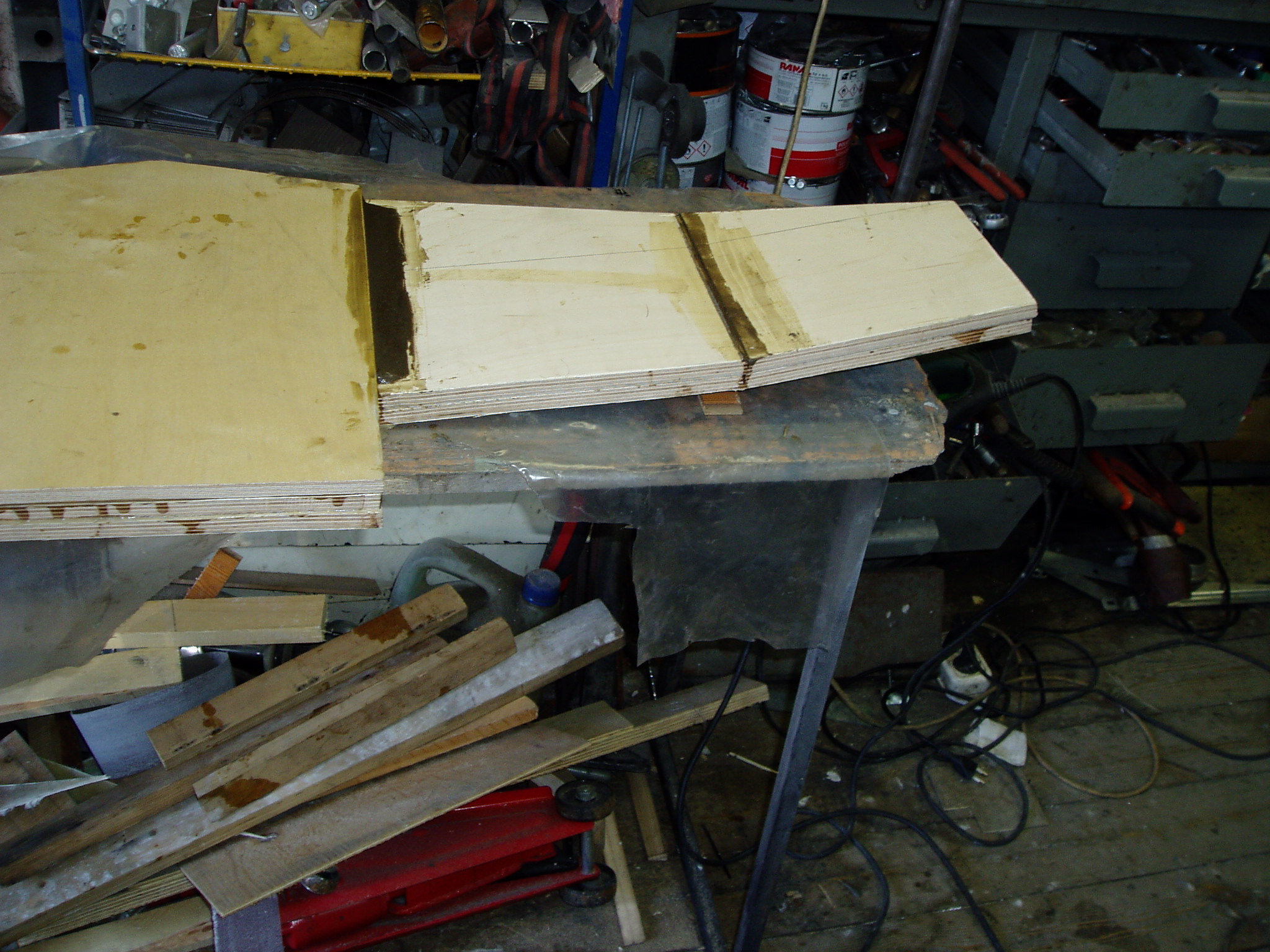

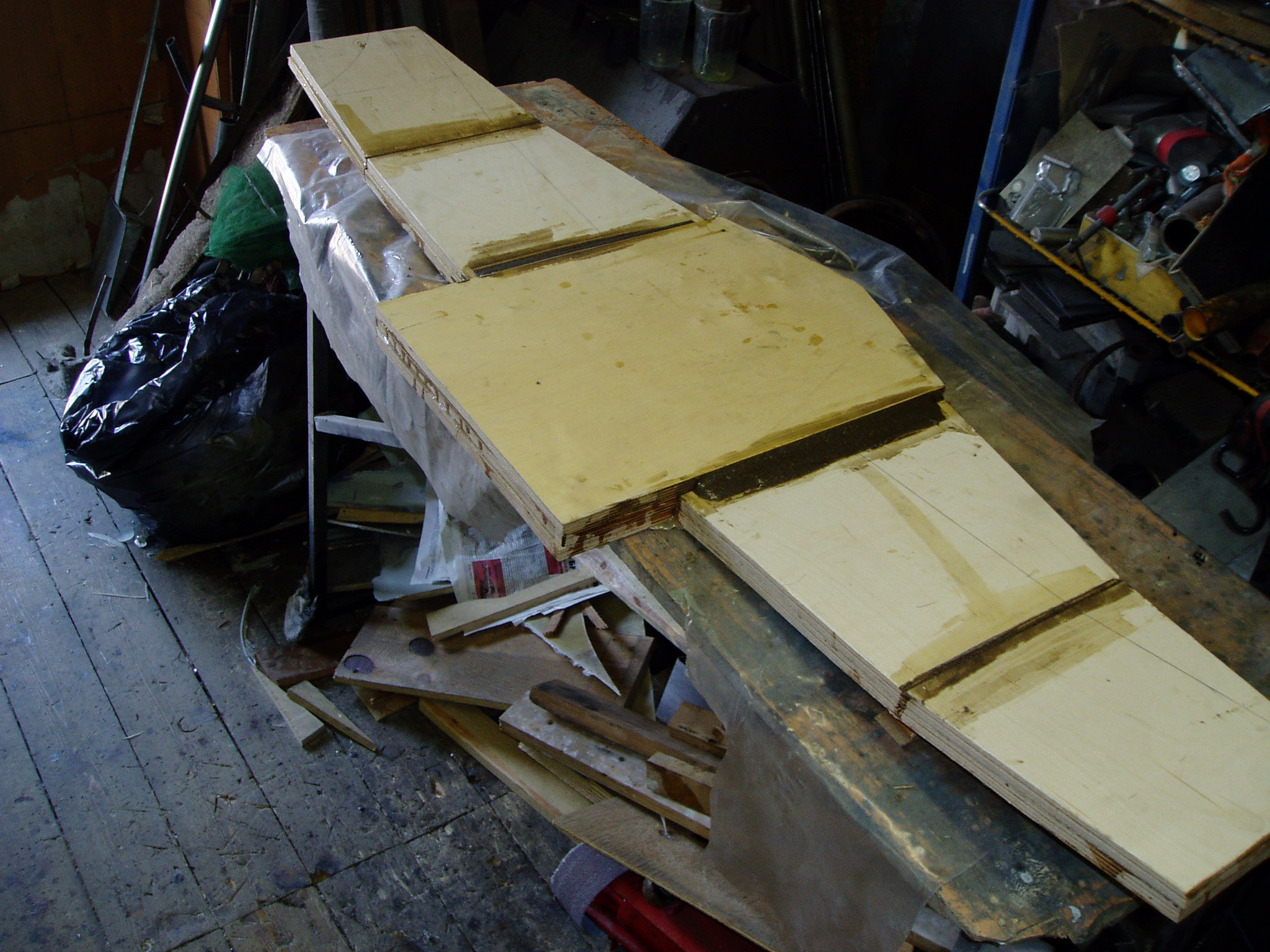

Склеил транцевую доску . Средняя часть получилась 36 мм толщиной , бока - 24 мм .
Дальше отклеил верхний слой стеклоткани . В общем получилось 9 мм толщина по килю , и 7 мм толщина по бортам .
Ну и после вклейки транцевой доски начал делать прикидки рецесса , что да как .
Попутно нашел самопальную алюминевую канистру , она прижилась в лодке в качестве бензобака . Во ее видно , как будет лежать .
Начал прикидывать ложементы , оказалось , что длинны немного не хватает на задуманное ( я их сделал 1 м длинной ) . Пришлось наращивать 300 мм .
Изначально баллоны хотел раздвинуть до 1000 мм . Но после прикидки на ложемент , оказалось , что нос баллона начинает морщить , изначально баллон расчитывался на внутреннюю ширину 800 мм . Остановился на 960 мм , что оказалось самым оптимальным выбором .

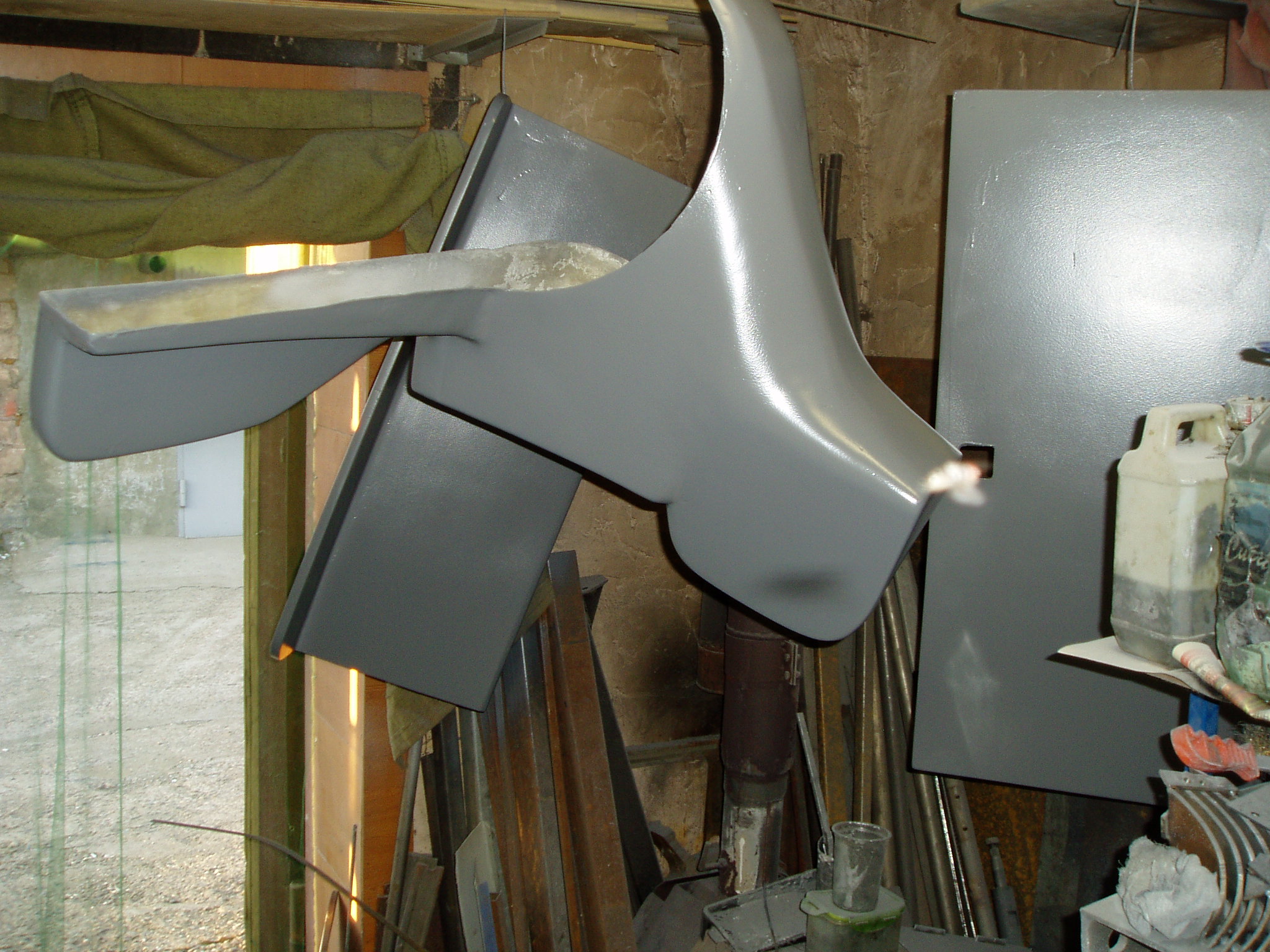

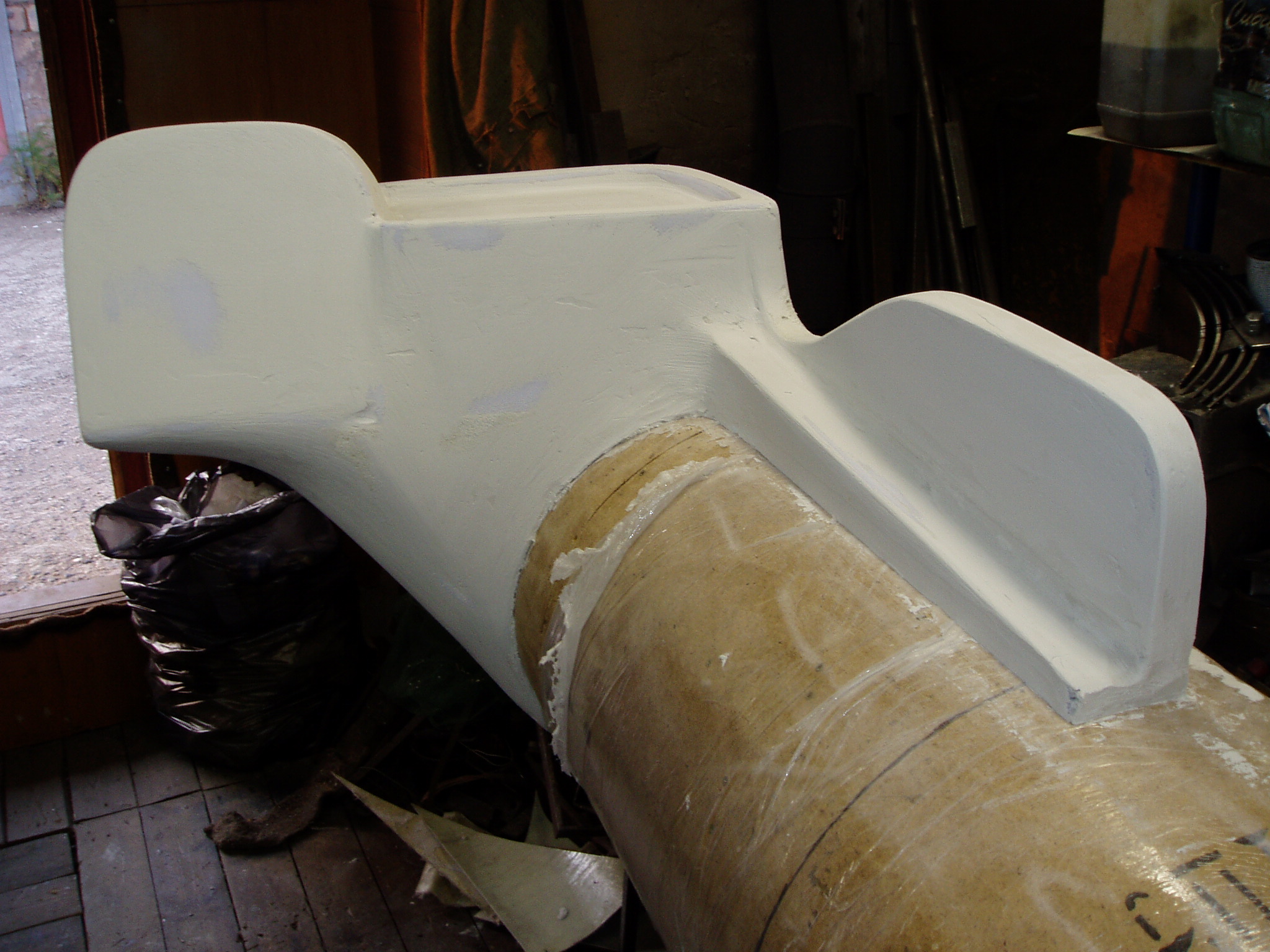

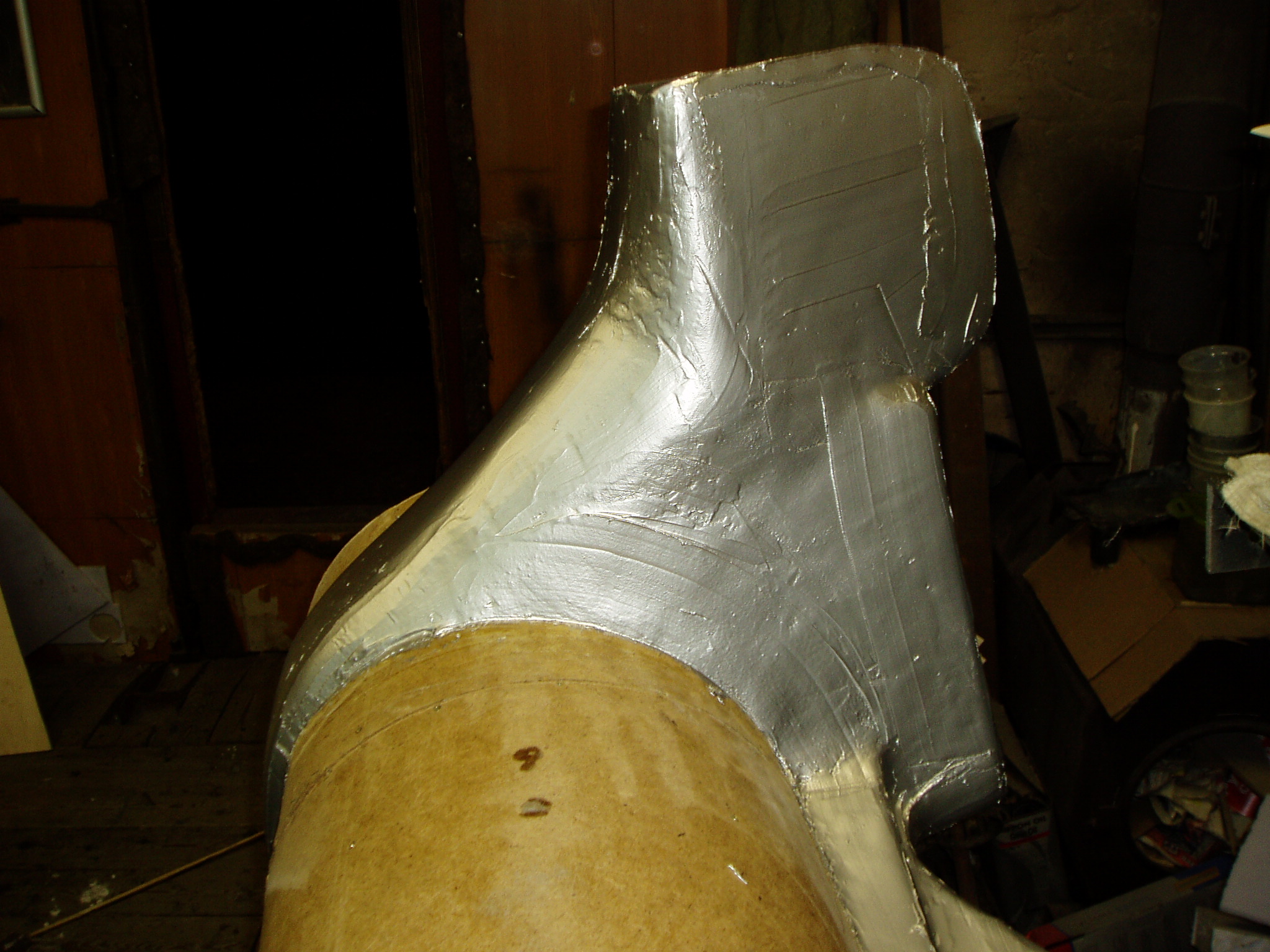

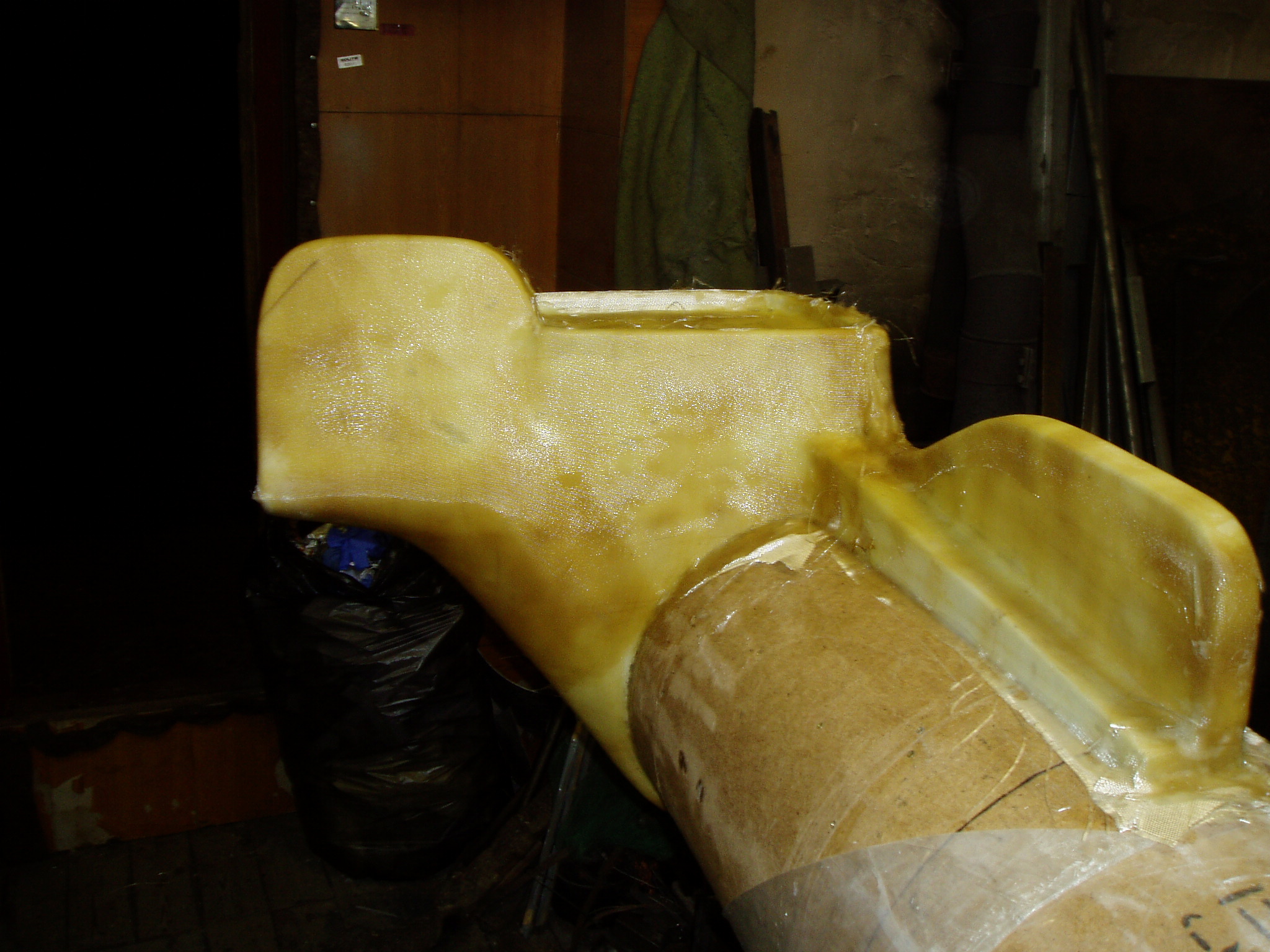

Попутно начал изготавливать форму под рулевую консоль на баллон . Из пены и пеноплекса .
Как потом оказалось , немного пролетел с высотой консоли и наклоном панели , на которой должен был встать рулевой редуктор .

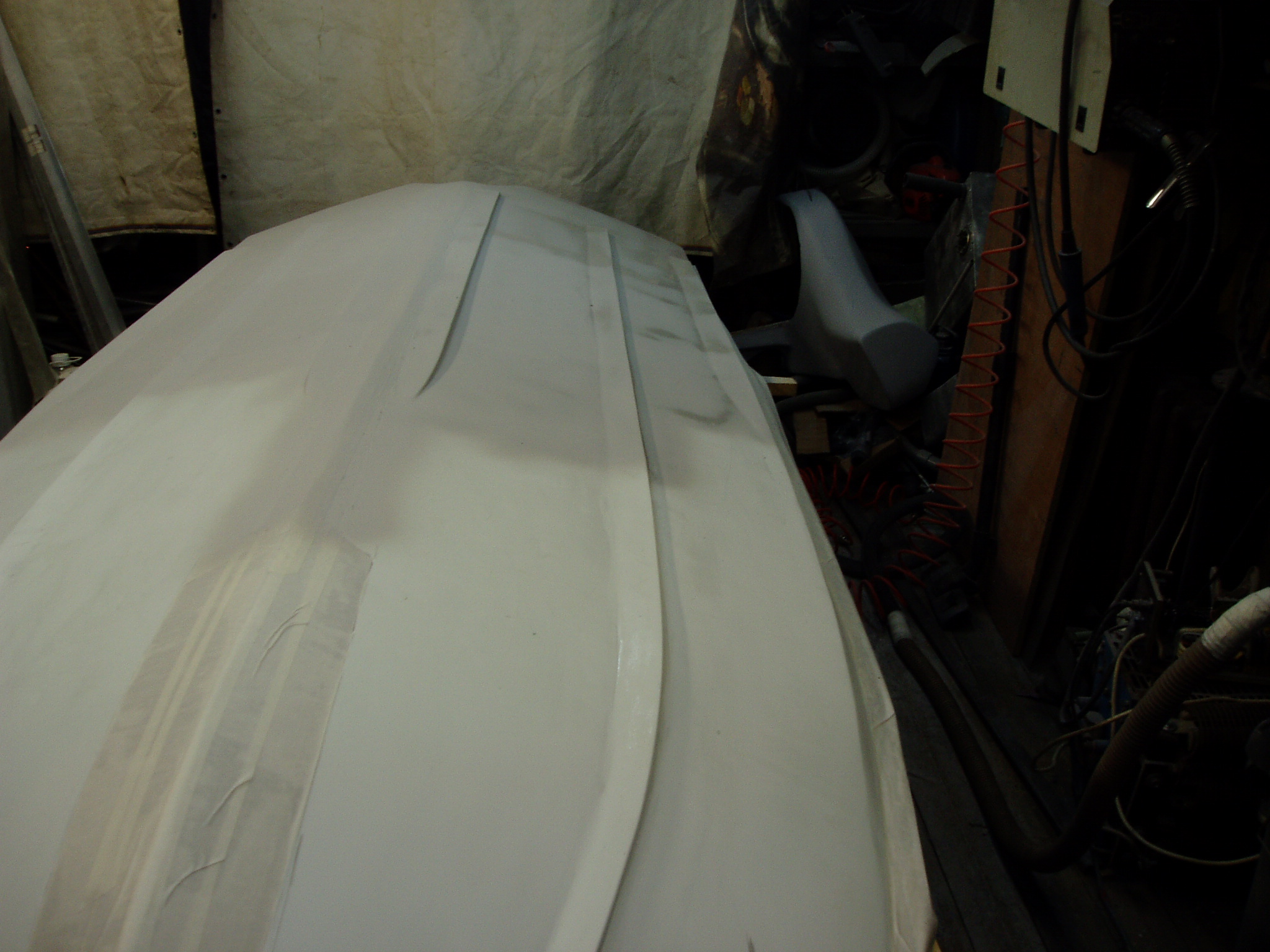

Отшпаклевал , вывел форму под оклейку стеклотканью .
Отклееено ...


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

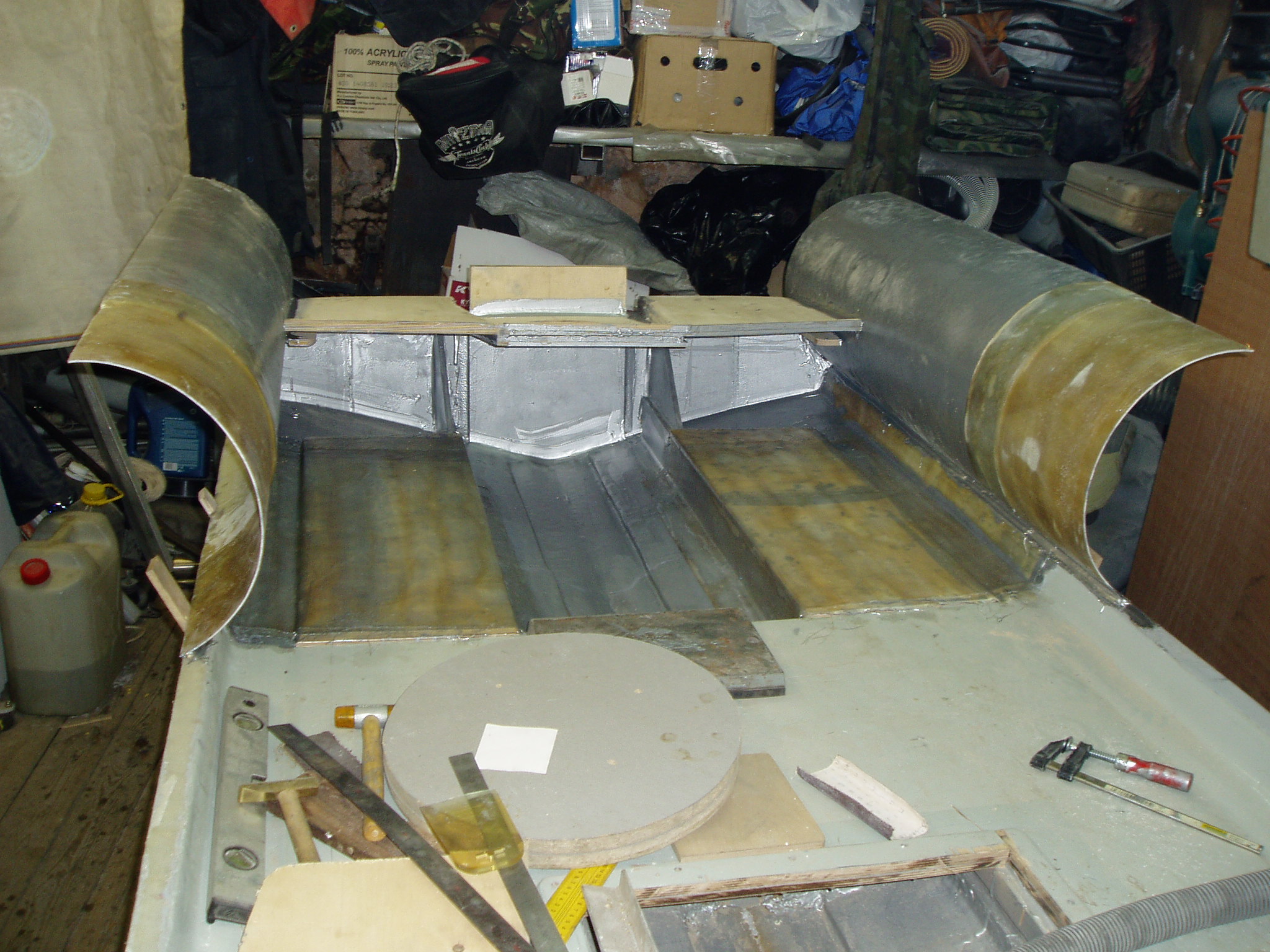

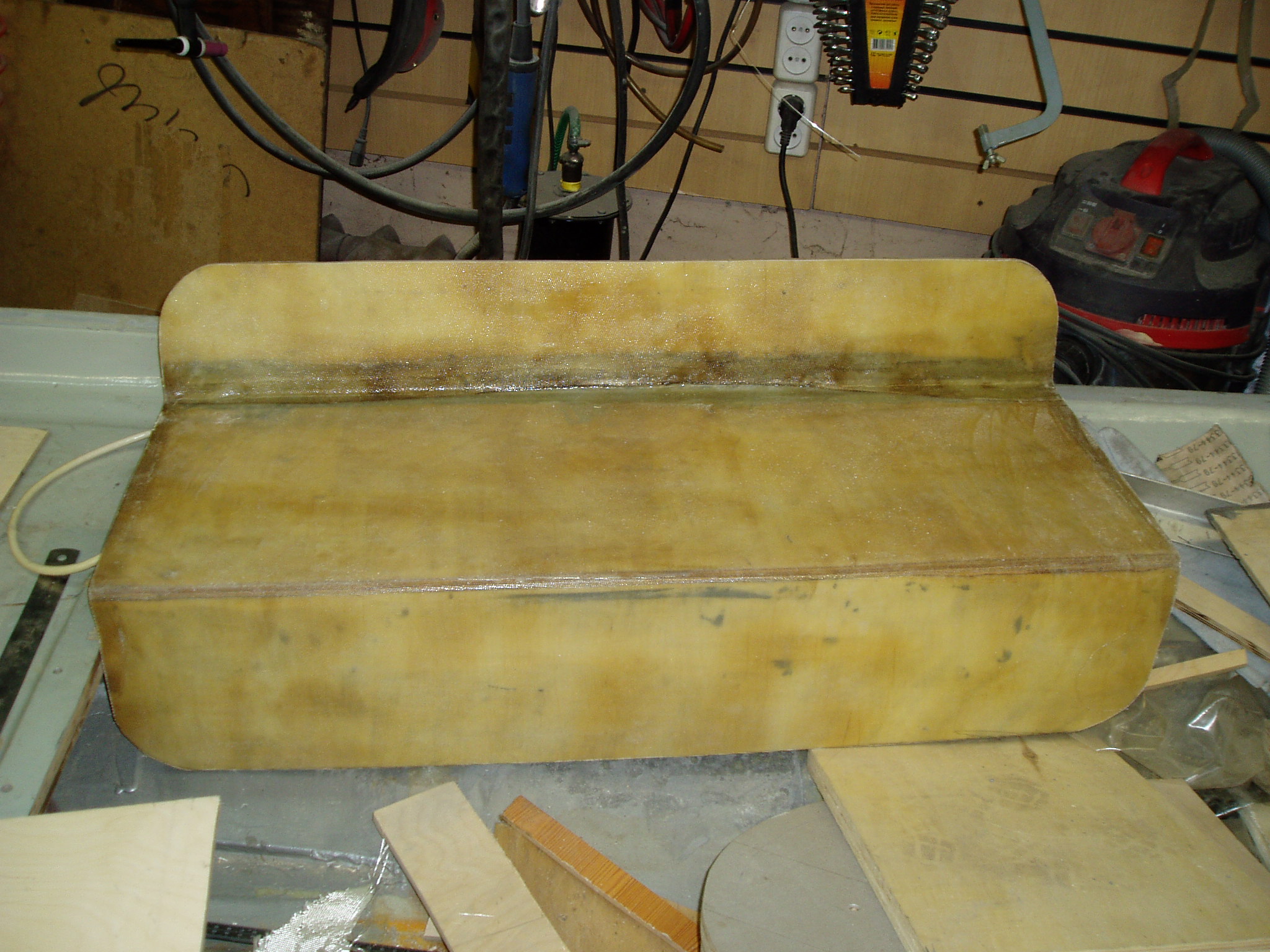

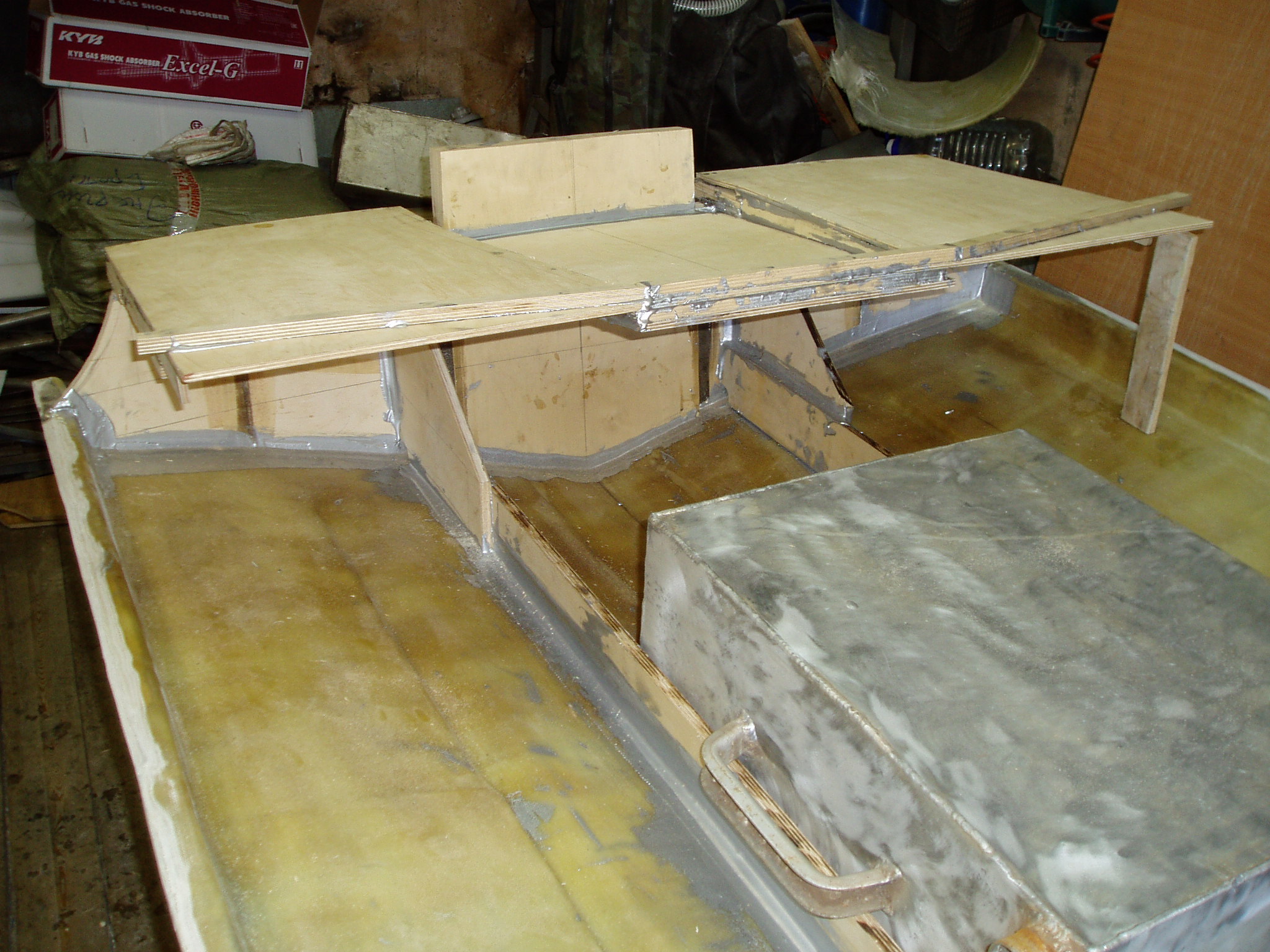

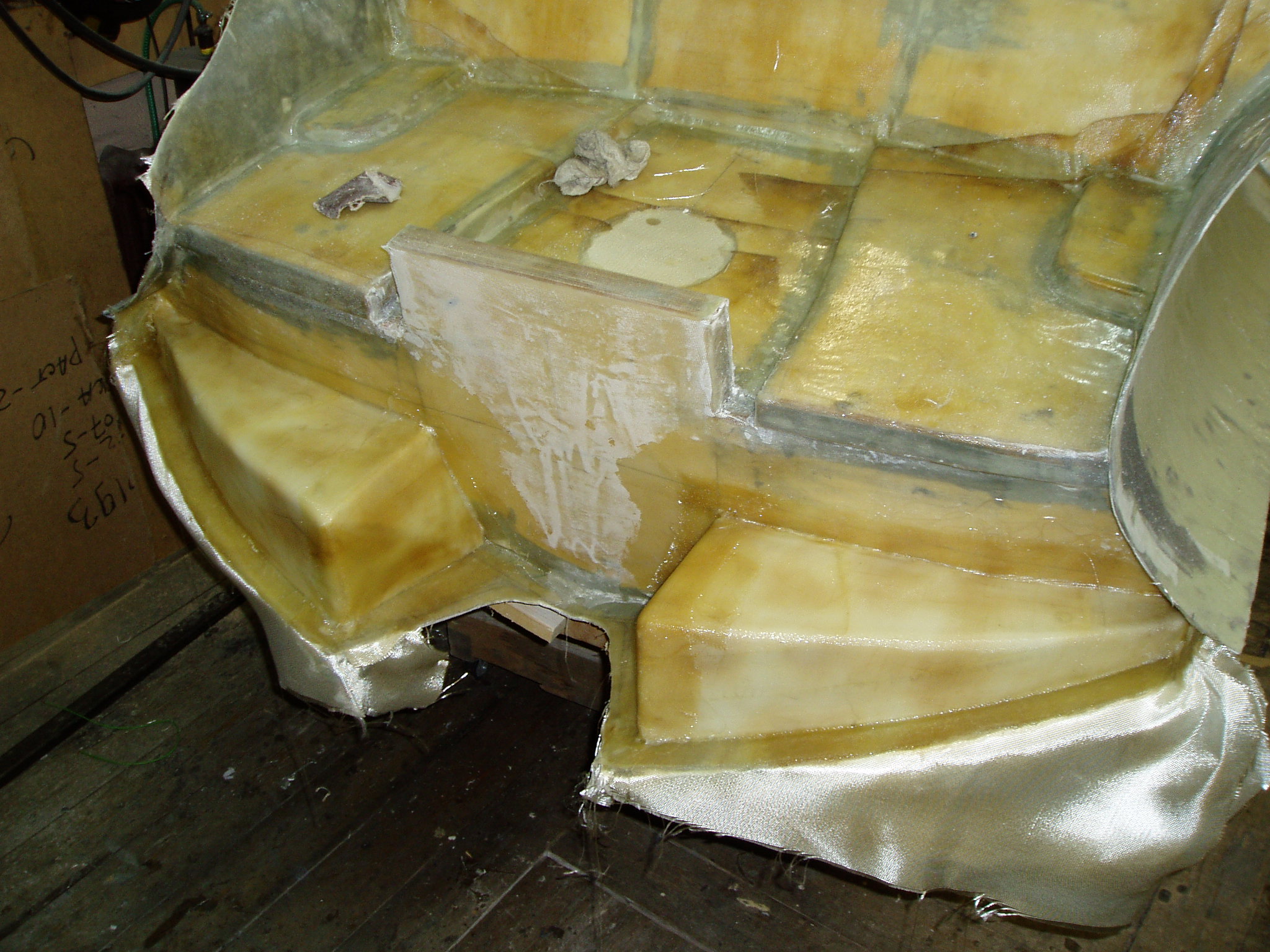

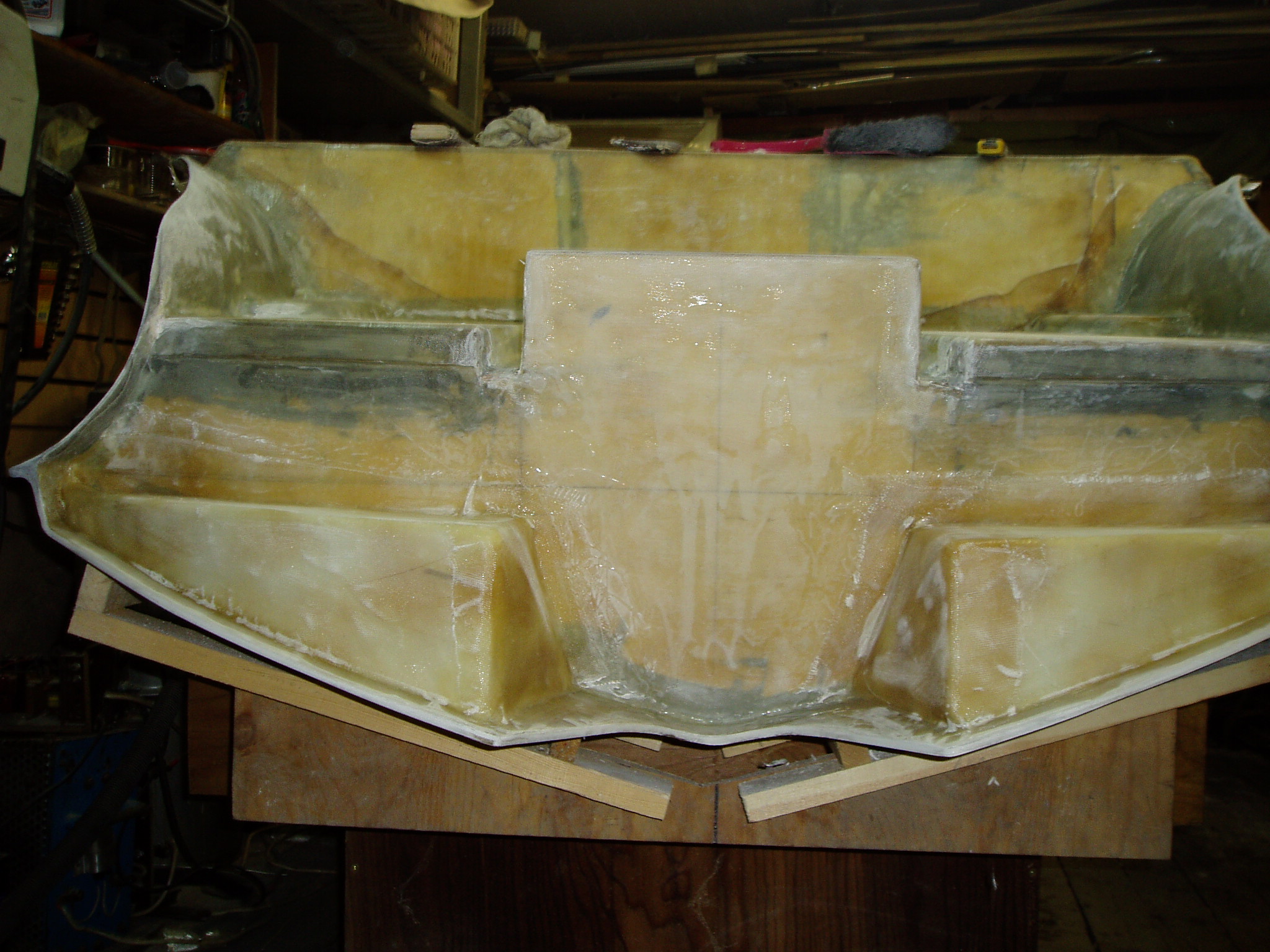

Работы по постройке рецесса-рундука-сидухи .:shock: Во сколько функций получилось в одной фигне ... :D
Сначала сделал сидуху 450 мм шириной , но чет очень много оказалось . Остановился на ширине 320 мм . Ну и соответственно , то , что наращивал на ложементах , оказалось лишним ... Безжалостно отрезаем (хоть и жалко , зачем наращивал то ? )... :lol:

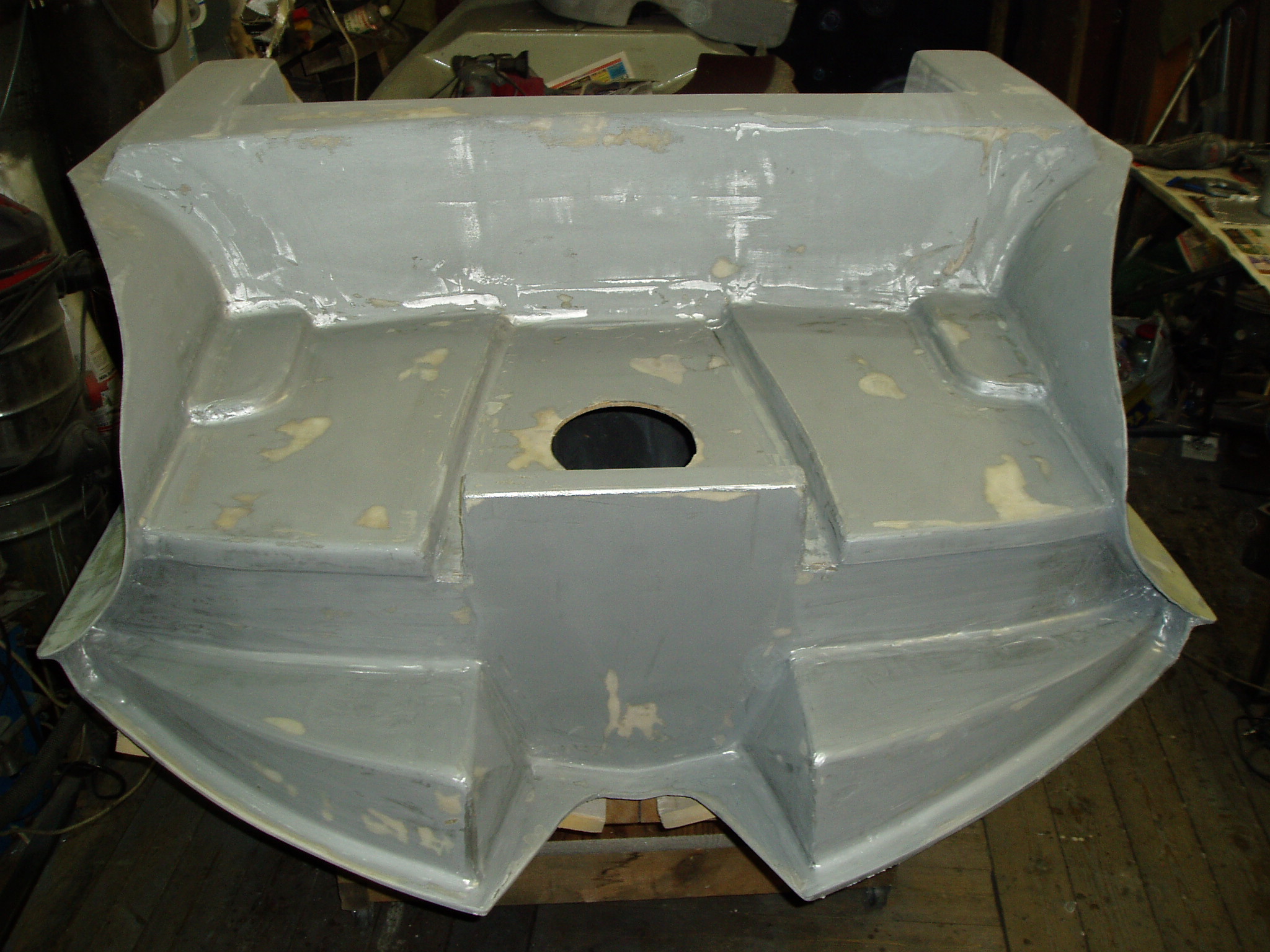

Далее пошли работы по облагораживанию транцевой части .
Сделал по бокам небольшие поплавки . Лишним не будет , но эстетика подросла прям на глазах ... :lol: Там же на фотке видно толщину днища , которая получилась .

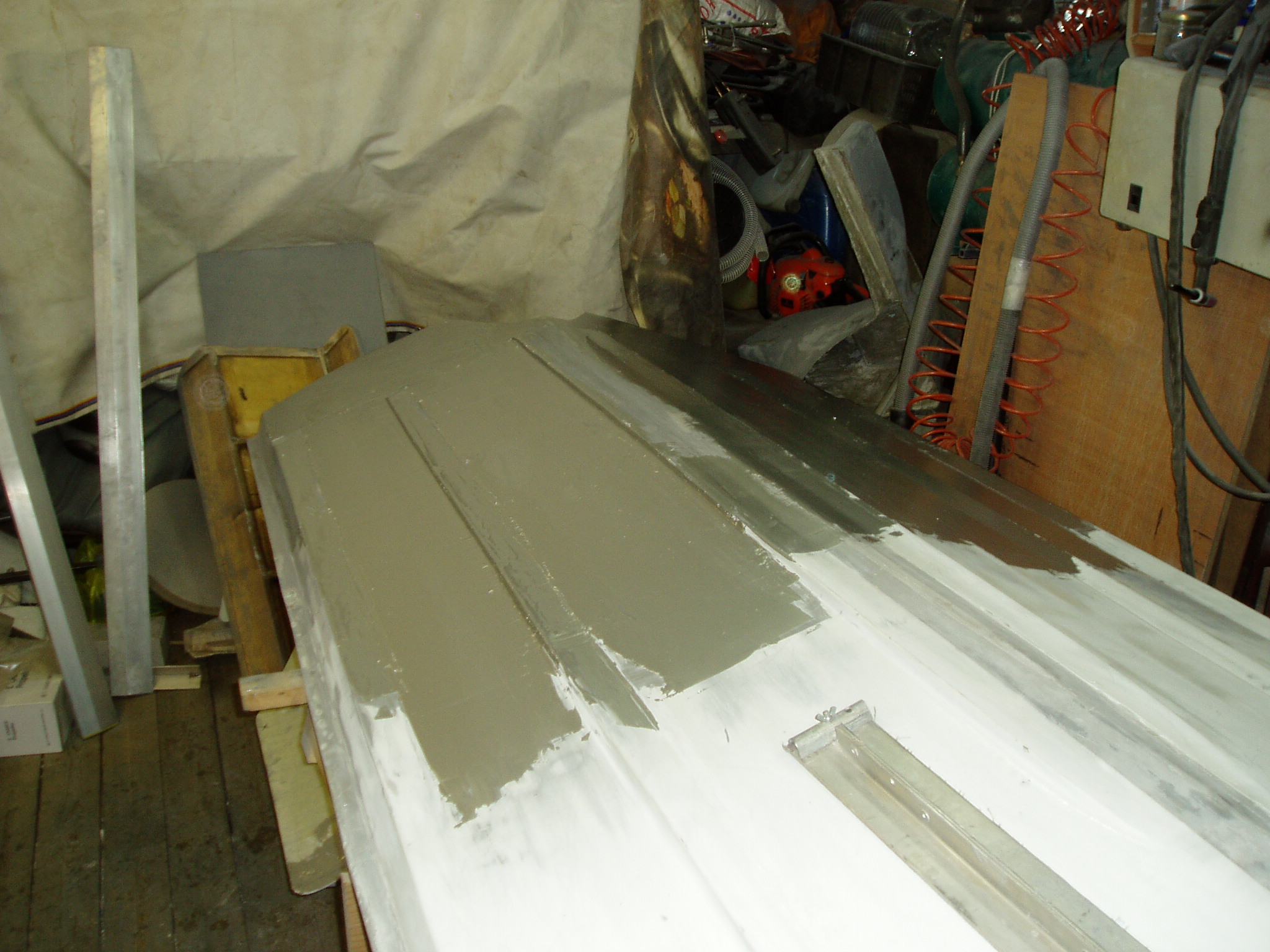

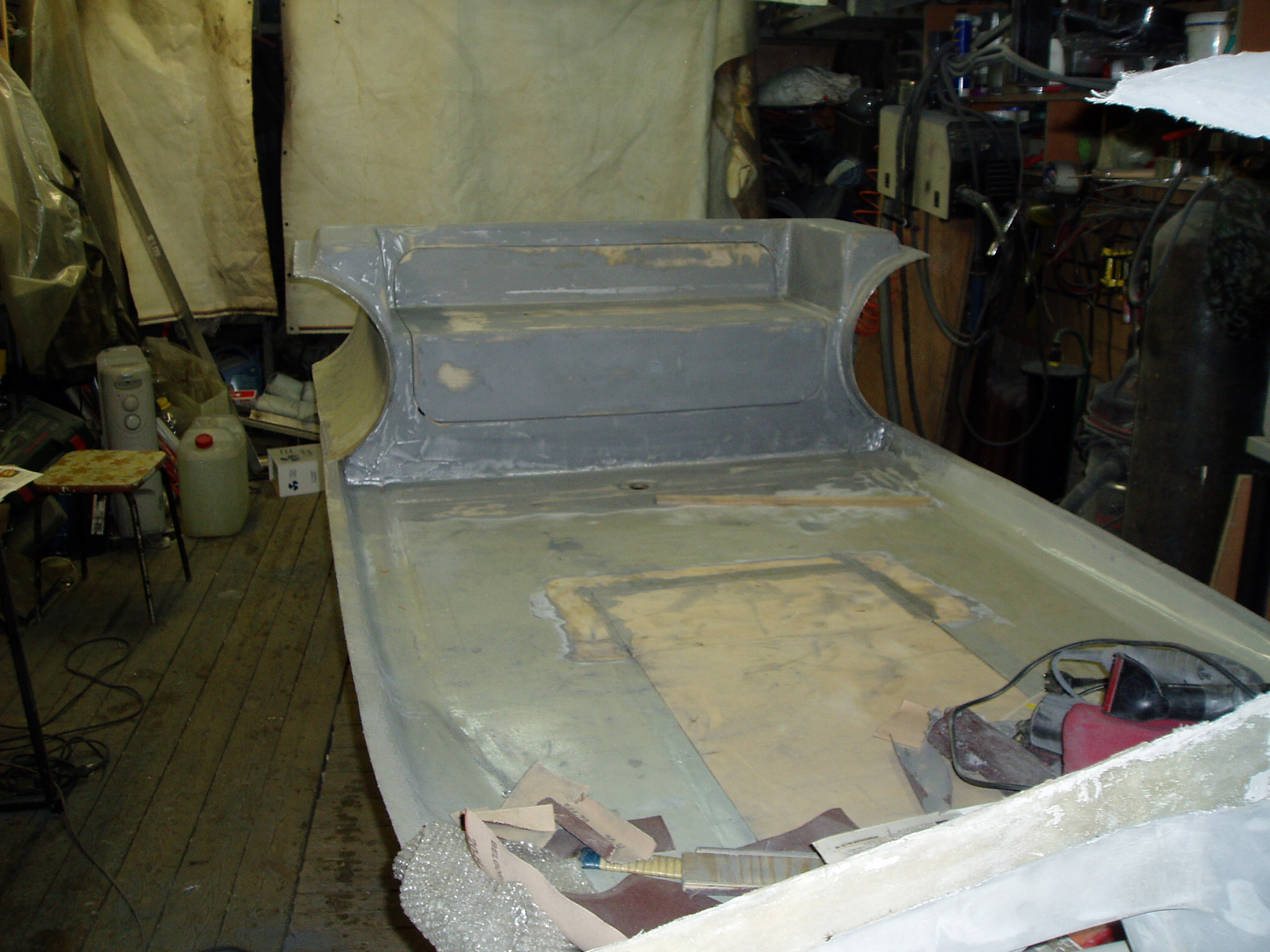

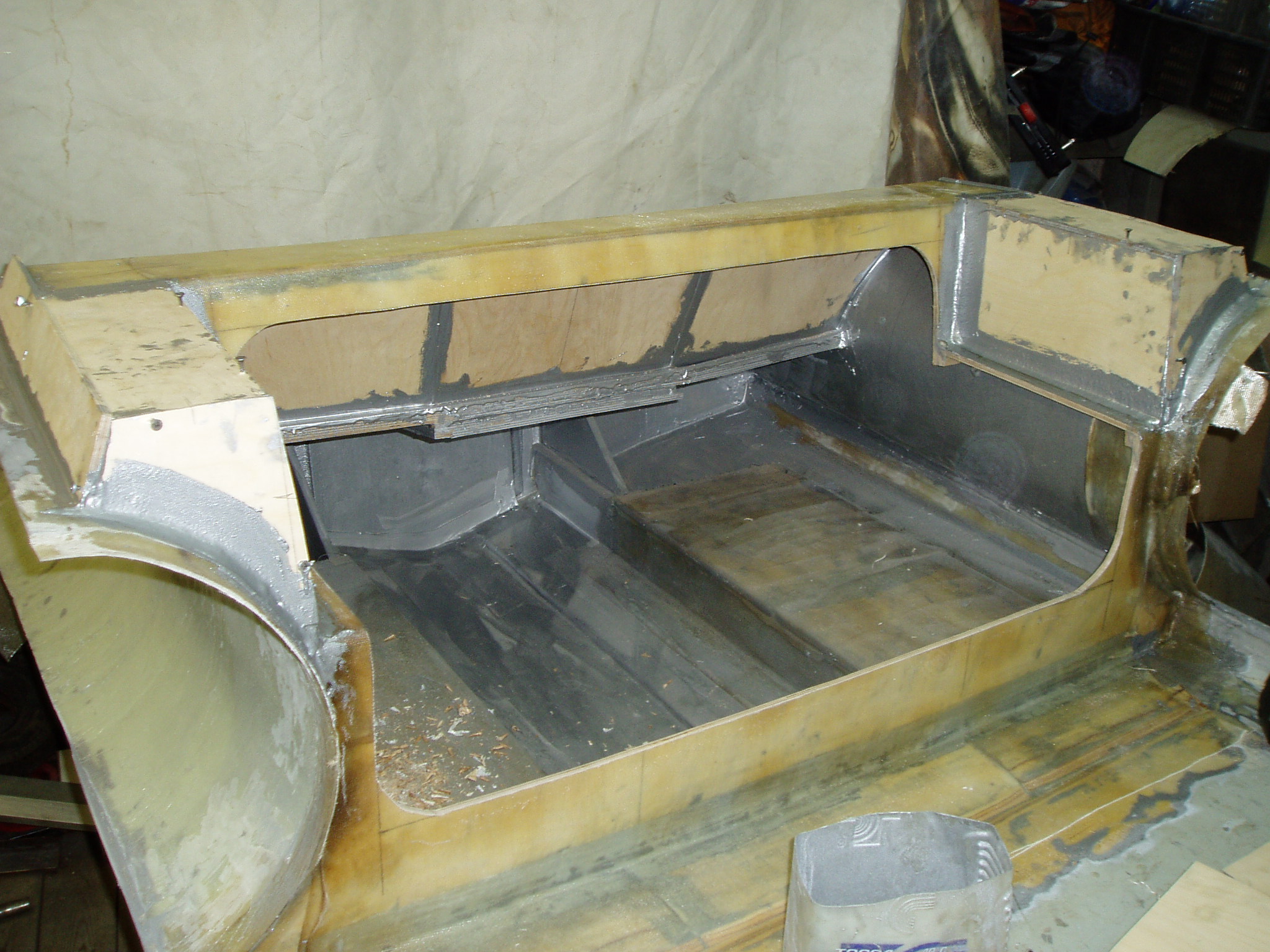

Шпаклюем-выравниваем смолой с алюминевой пудрой . Попутно вырезал лючек в рецессе .
Начался самый ненавистный мне этап в работах - шпаклевание-шкурение-доводка . Но что поделать ...:mad:


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

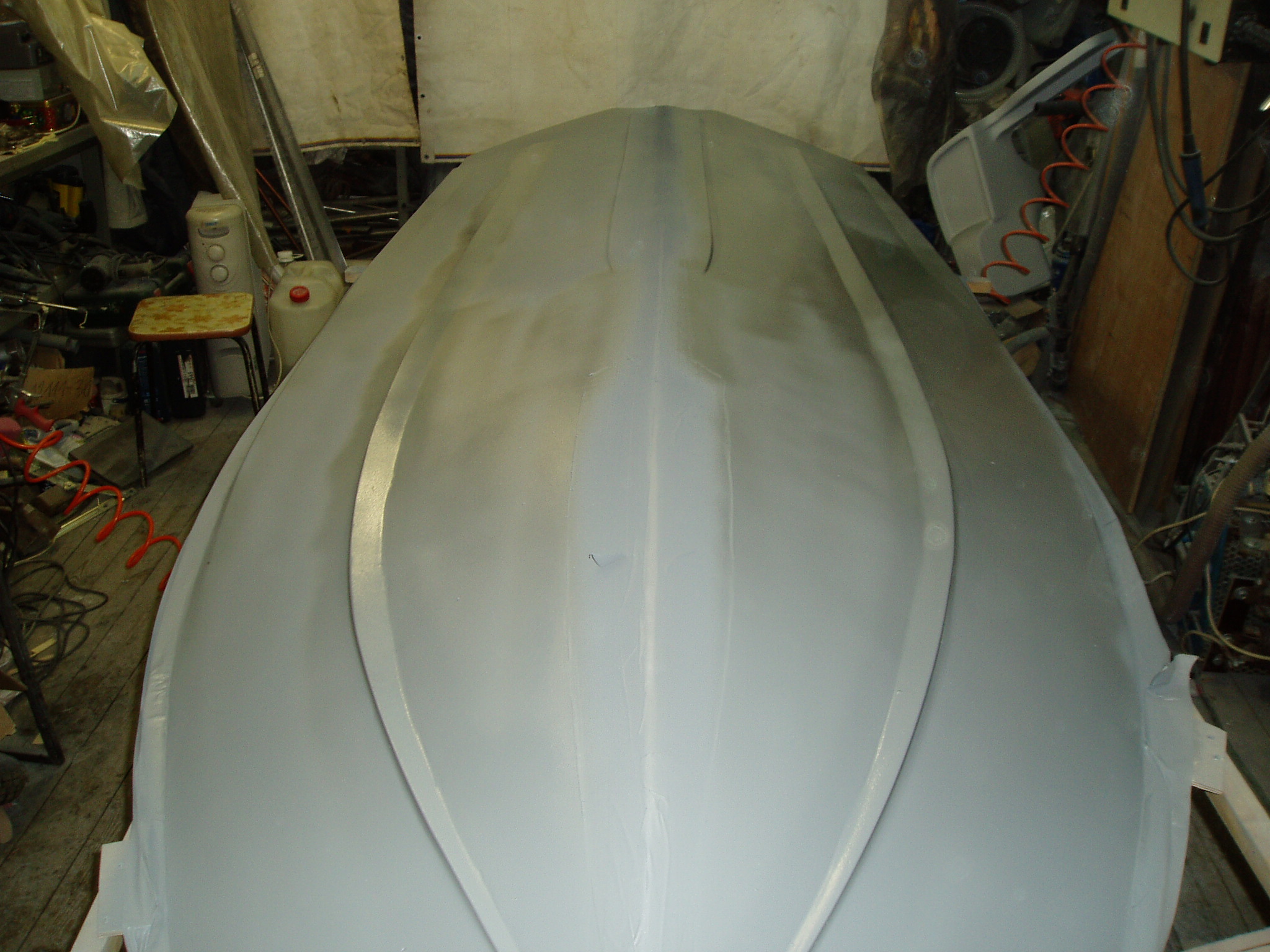

Грунтуем - красим ... Краска - таже , " Мобихейл 2К" . По прочности мне понравилась . Предидушую покраску не сильно то берег , за сезон была только одна потертость , и то сам виноват был , неправильно на прицеп начал затягивать .

P1010397.JPG P1010400.JPG

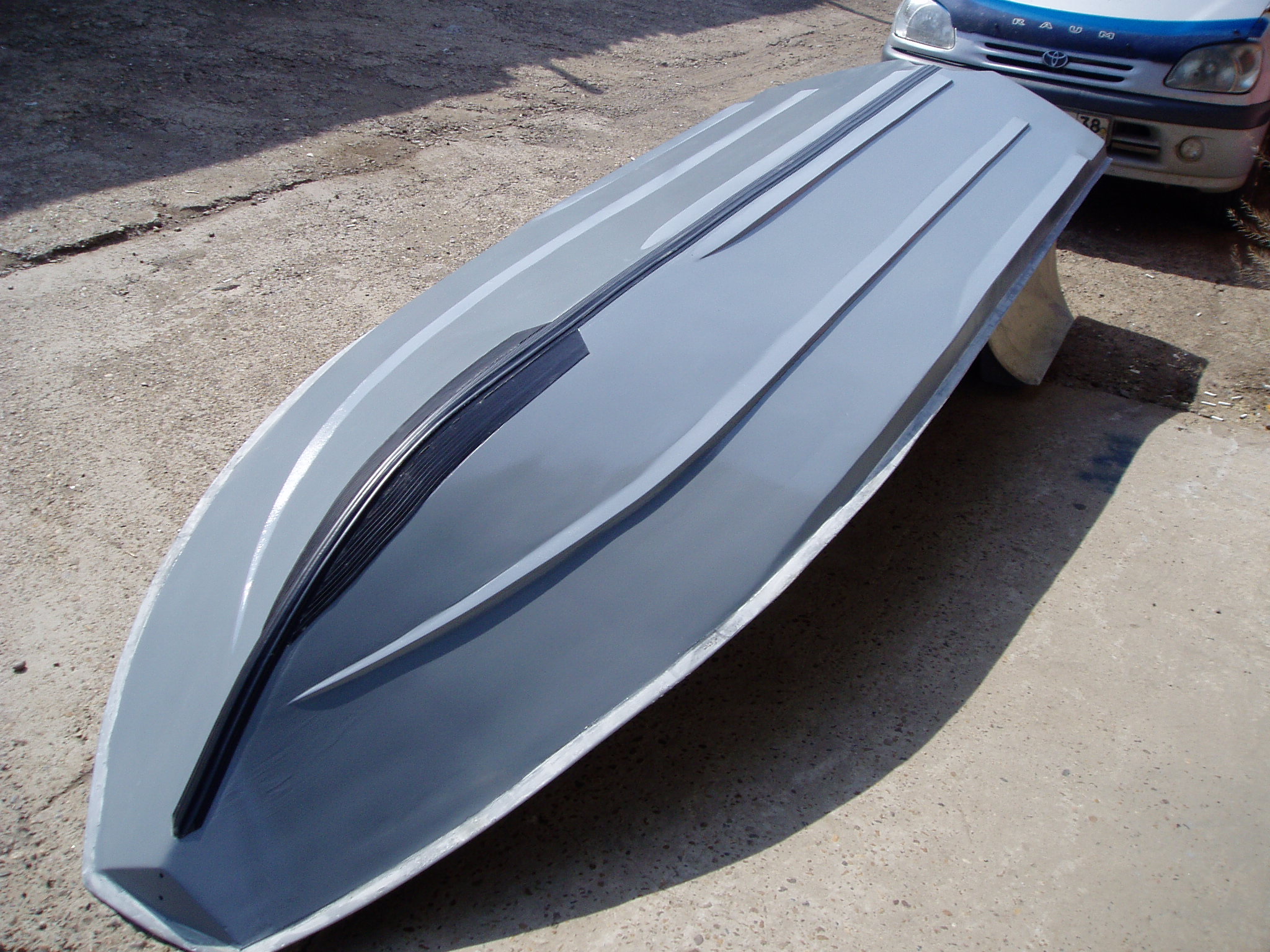

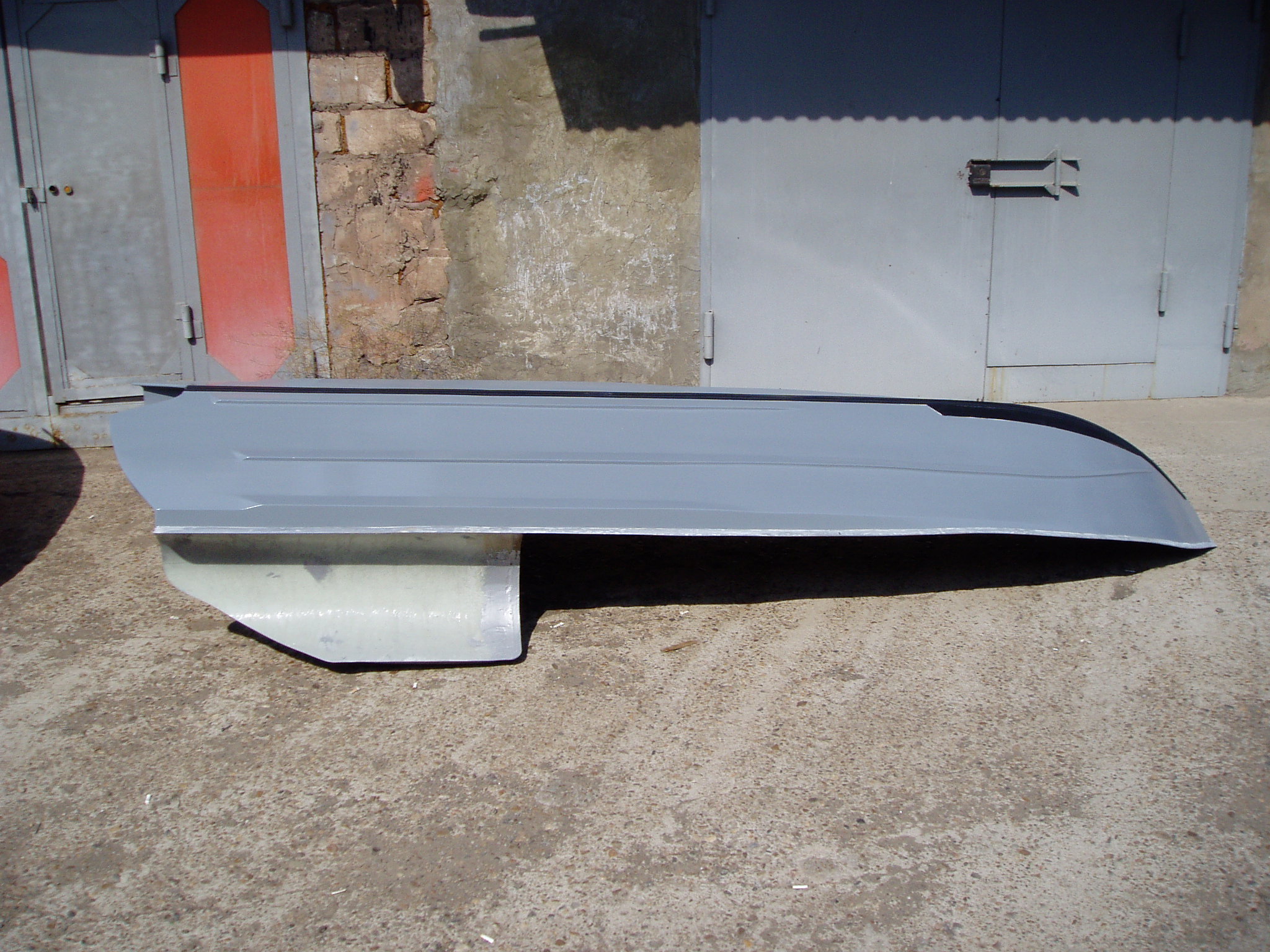

Итоговая окраска . После был оклеен киль отбойником .
Это выносили корпус на улицу , перед переворотом .
Покраска верха , консоли , сидух .

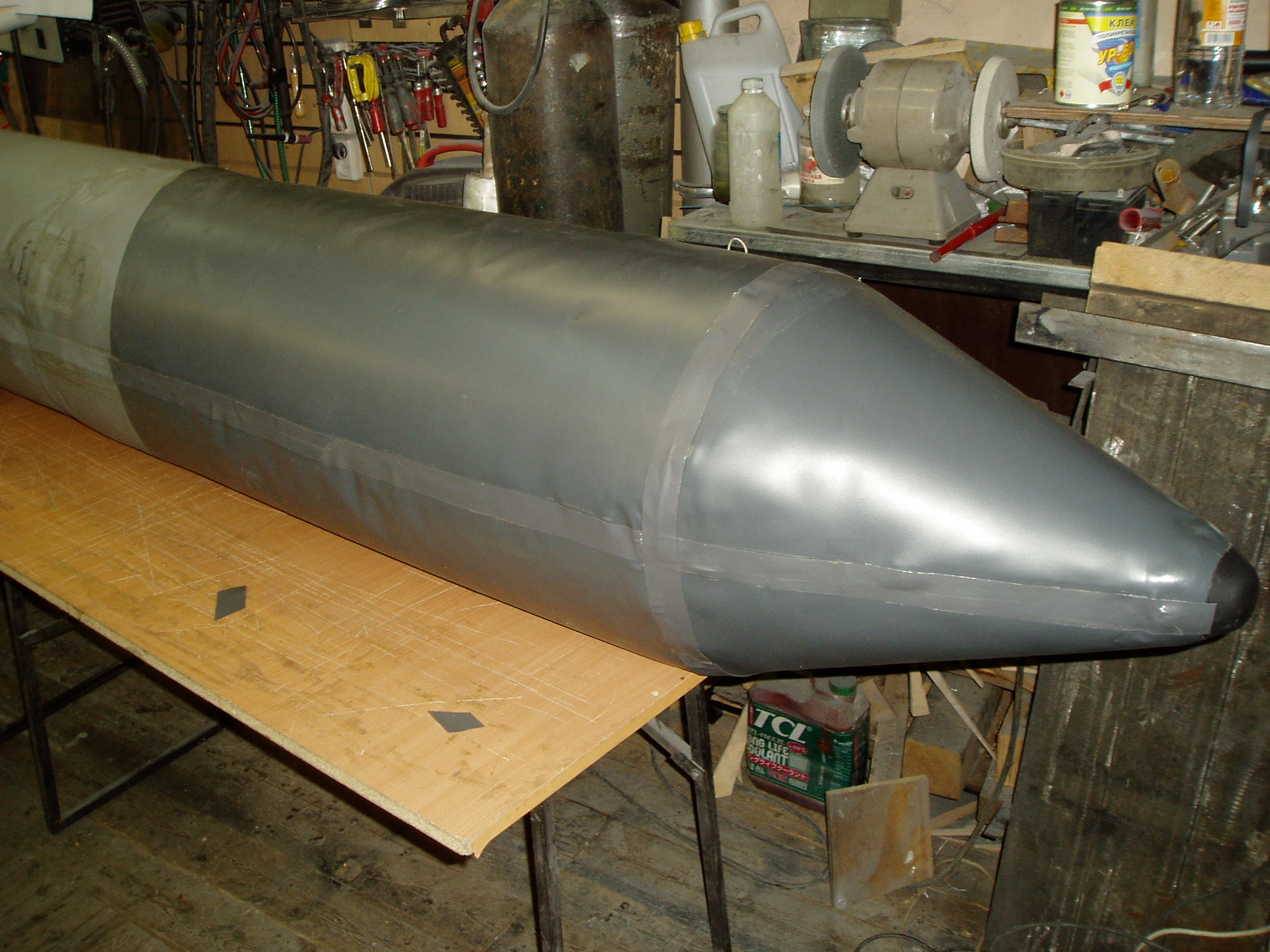

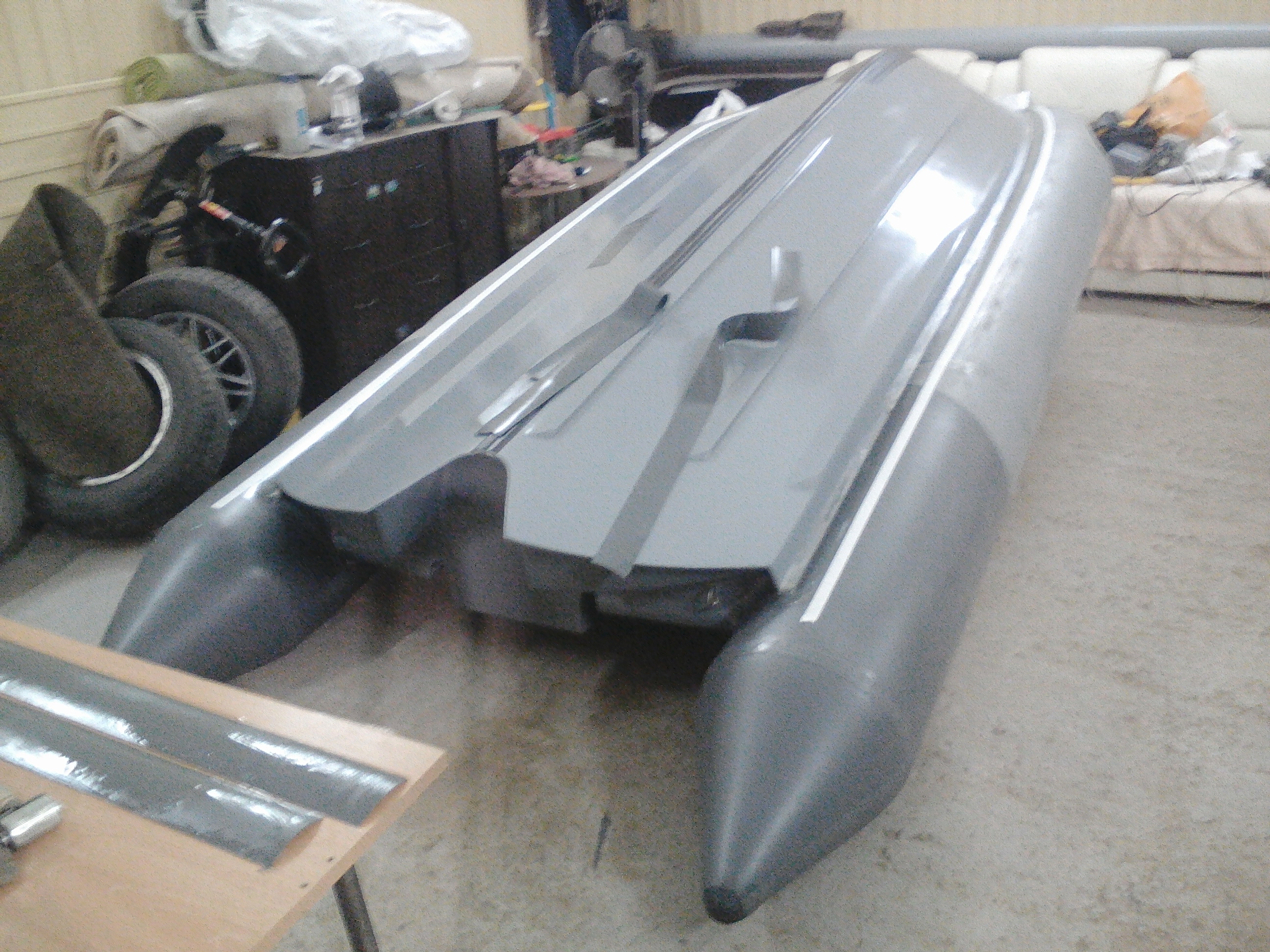

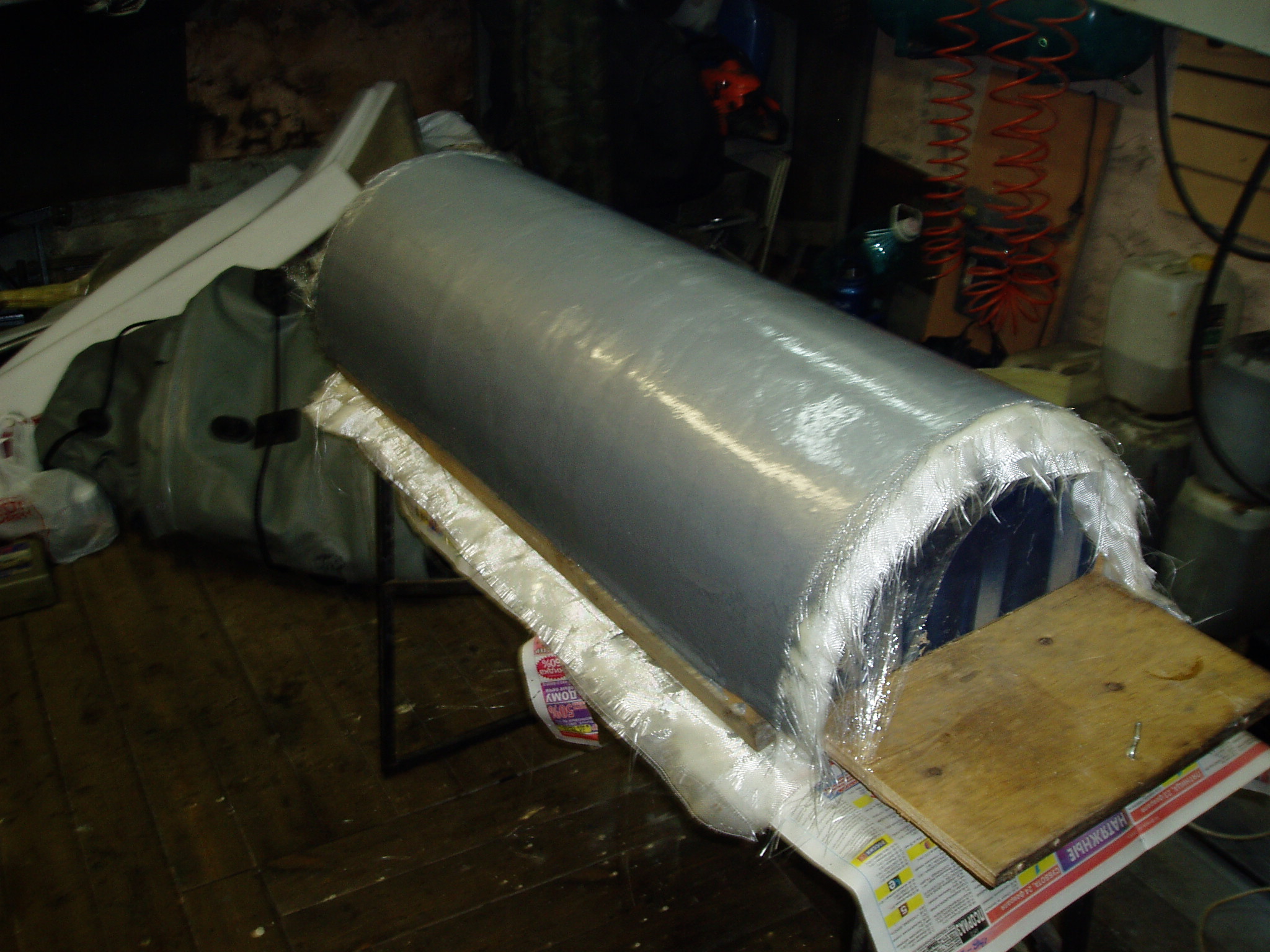

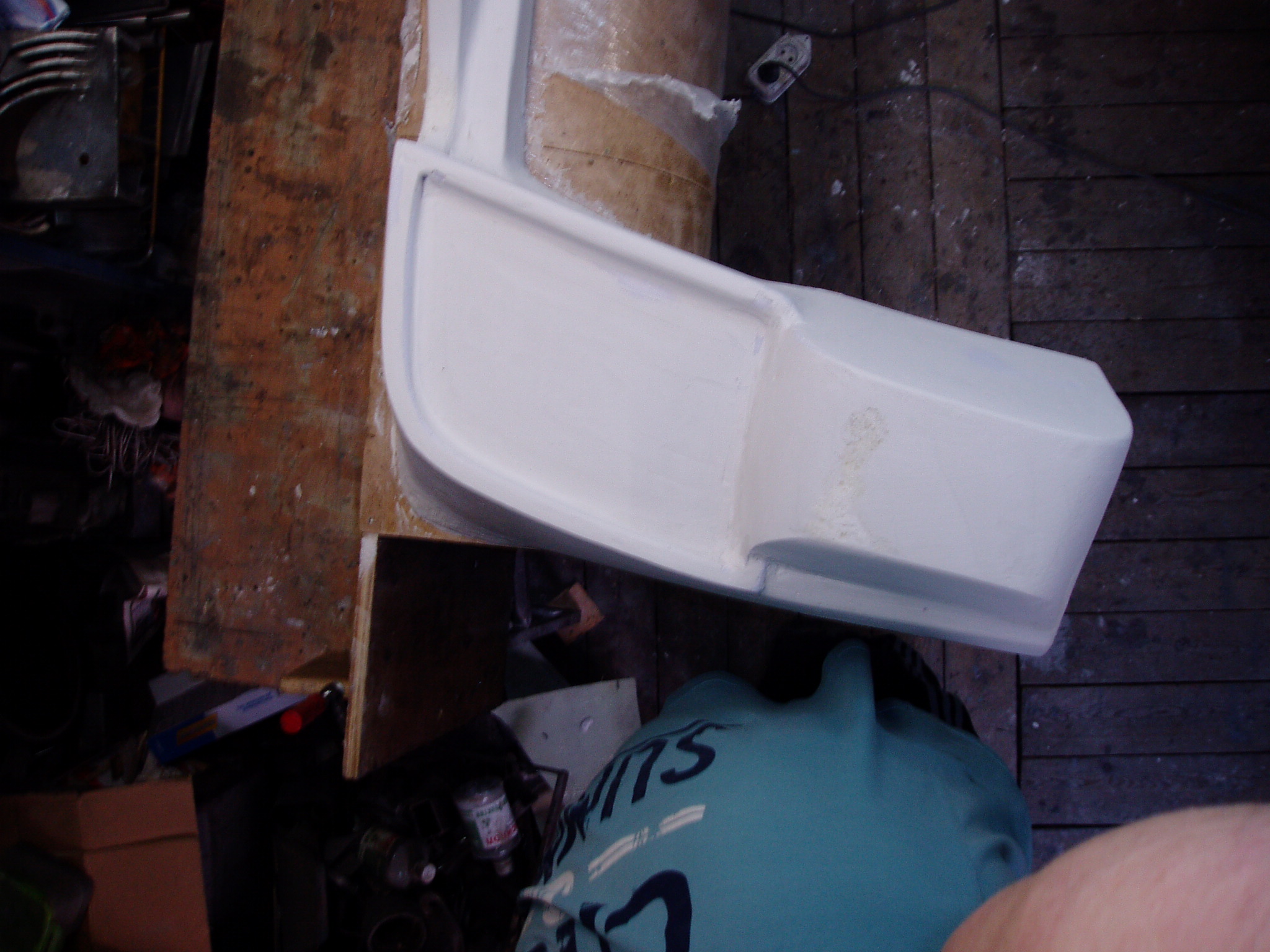

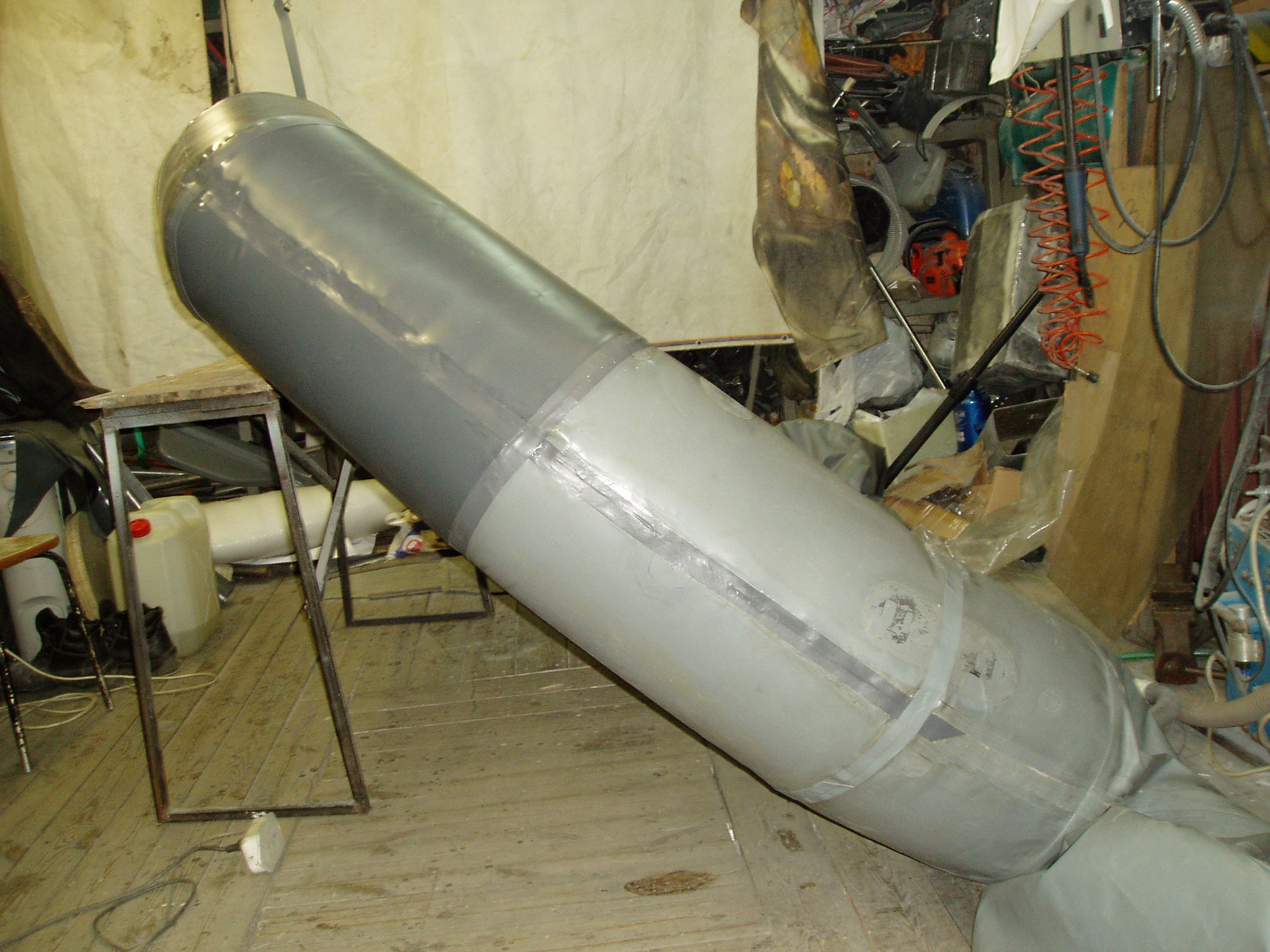

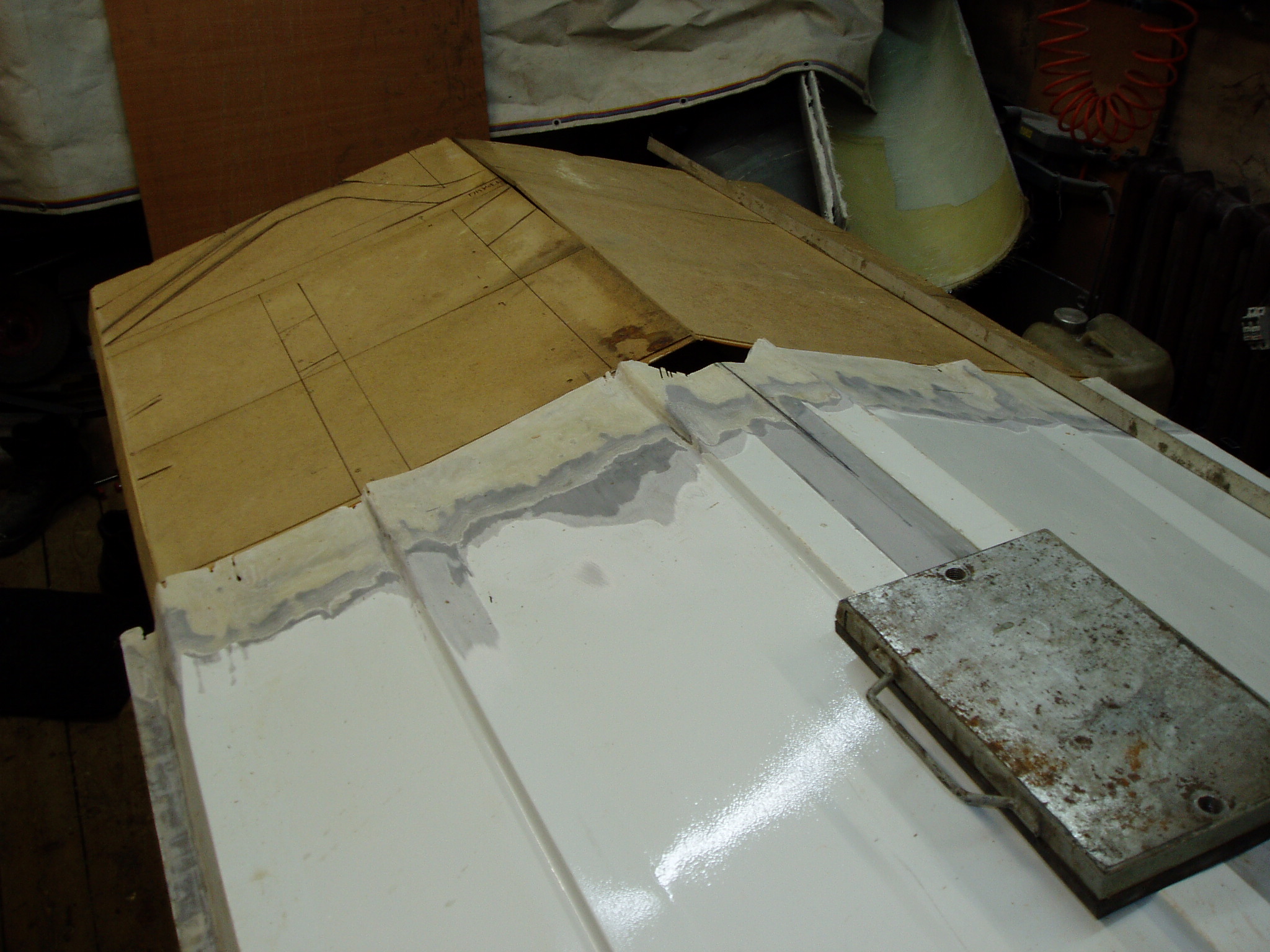

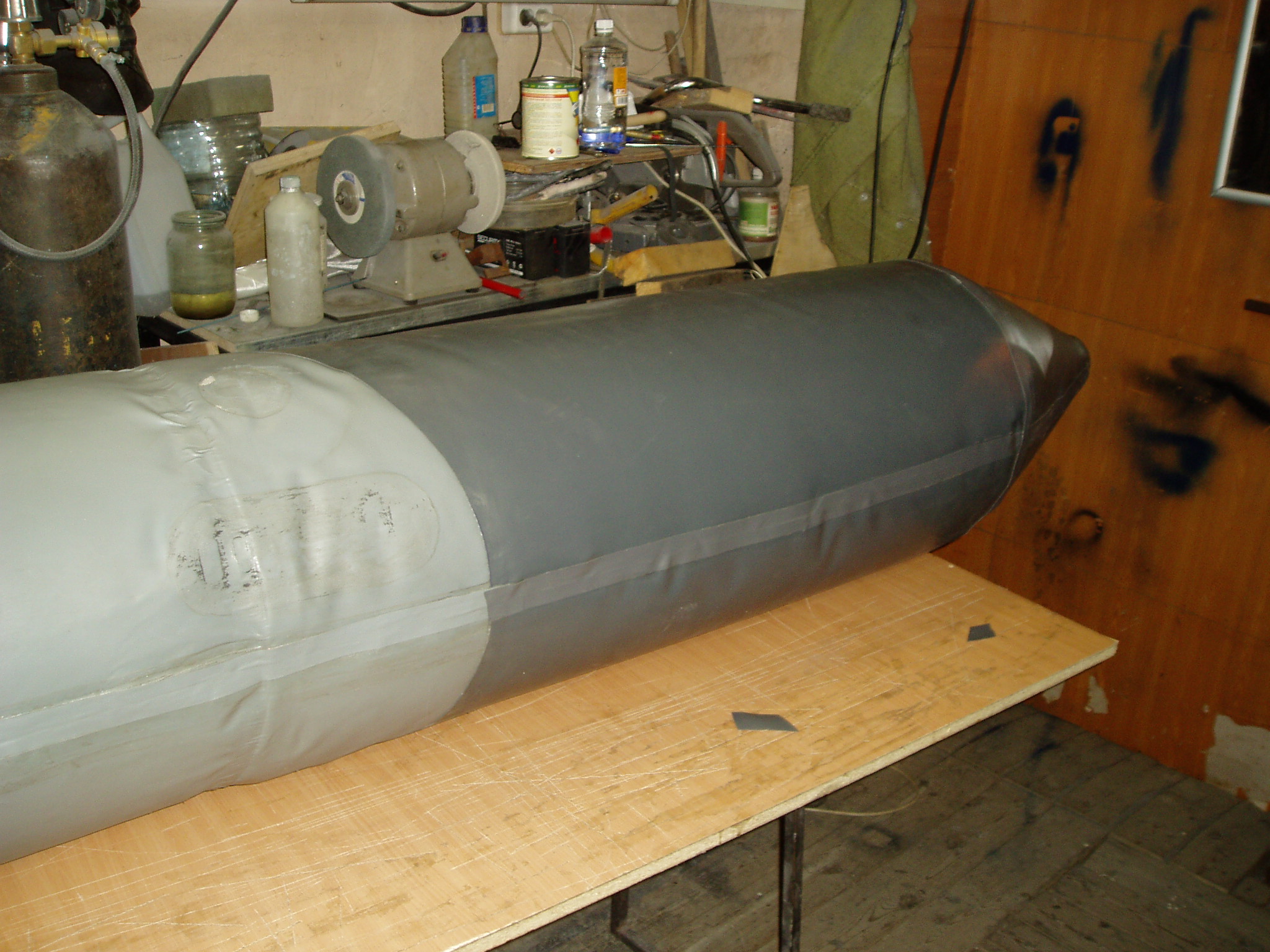

Ну а далее пошла работа над баллонами , а именно - переклейка носовой части , т.е. плавное снижение диаметра от 400 до 350 мм . Все для того , чтоб нос не смотрелся слишком вздернутым ...:lol:
Выкройки в этот раз помог пересчитать один хороший человек с форума хттп://cccp3d.ru/ , ОГРОМЕННОЕ ЕМУ СПАСИБО !!!
Моих минимальных познаний в кадах нехватило , вот и проишлось просить помощи .

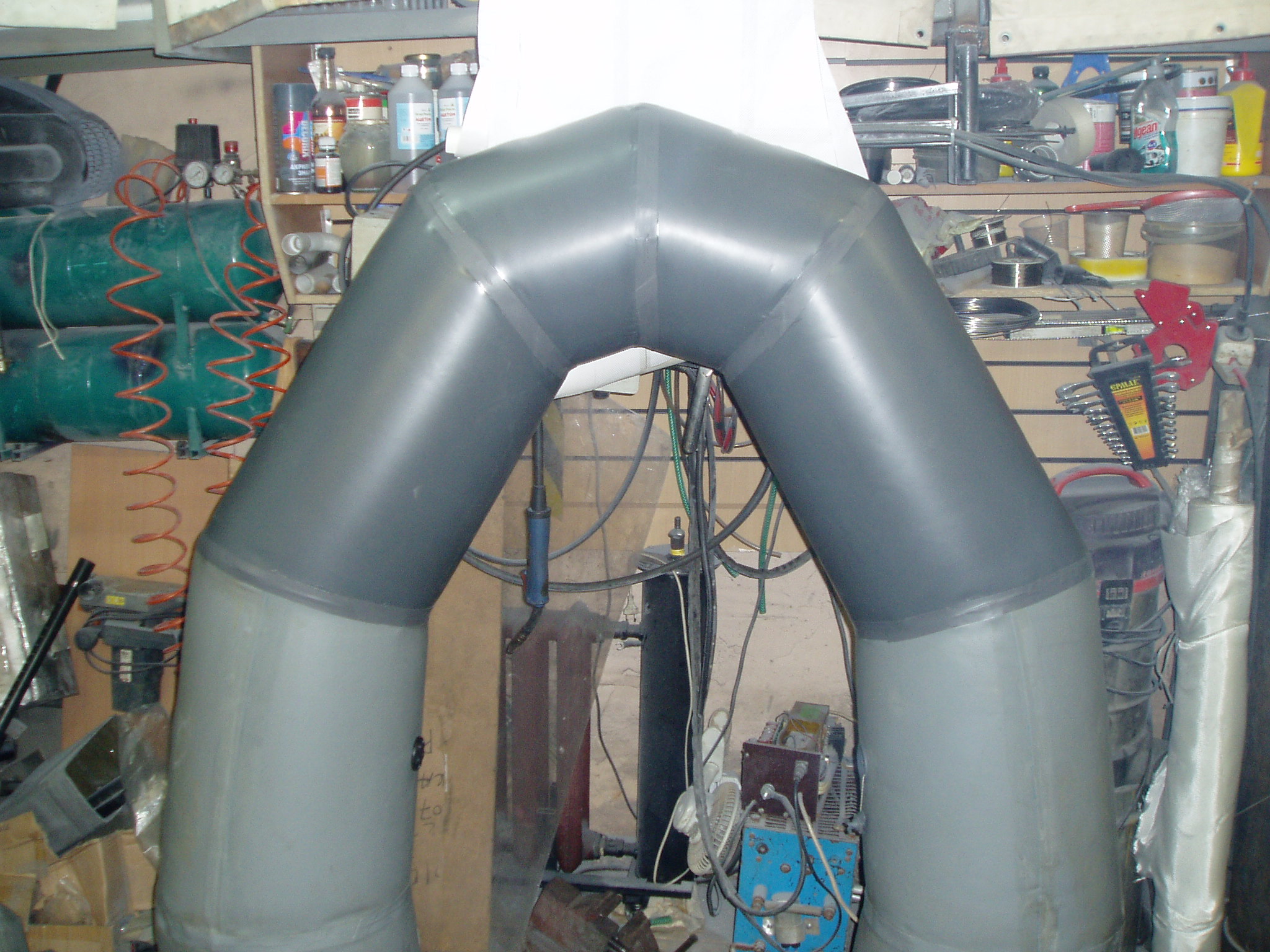

Темная часть - новая выкройка , светлая - соответственно старый баллон .
Вообще , с переделкой я бы не заморачивался , если бы не несколько обстоятельств . Иногда лучше сделать новые , чем переделать старые .
Удлиннение баллона в задней части .

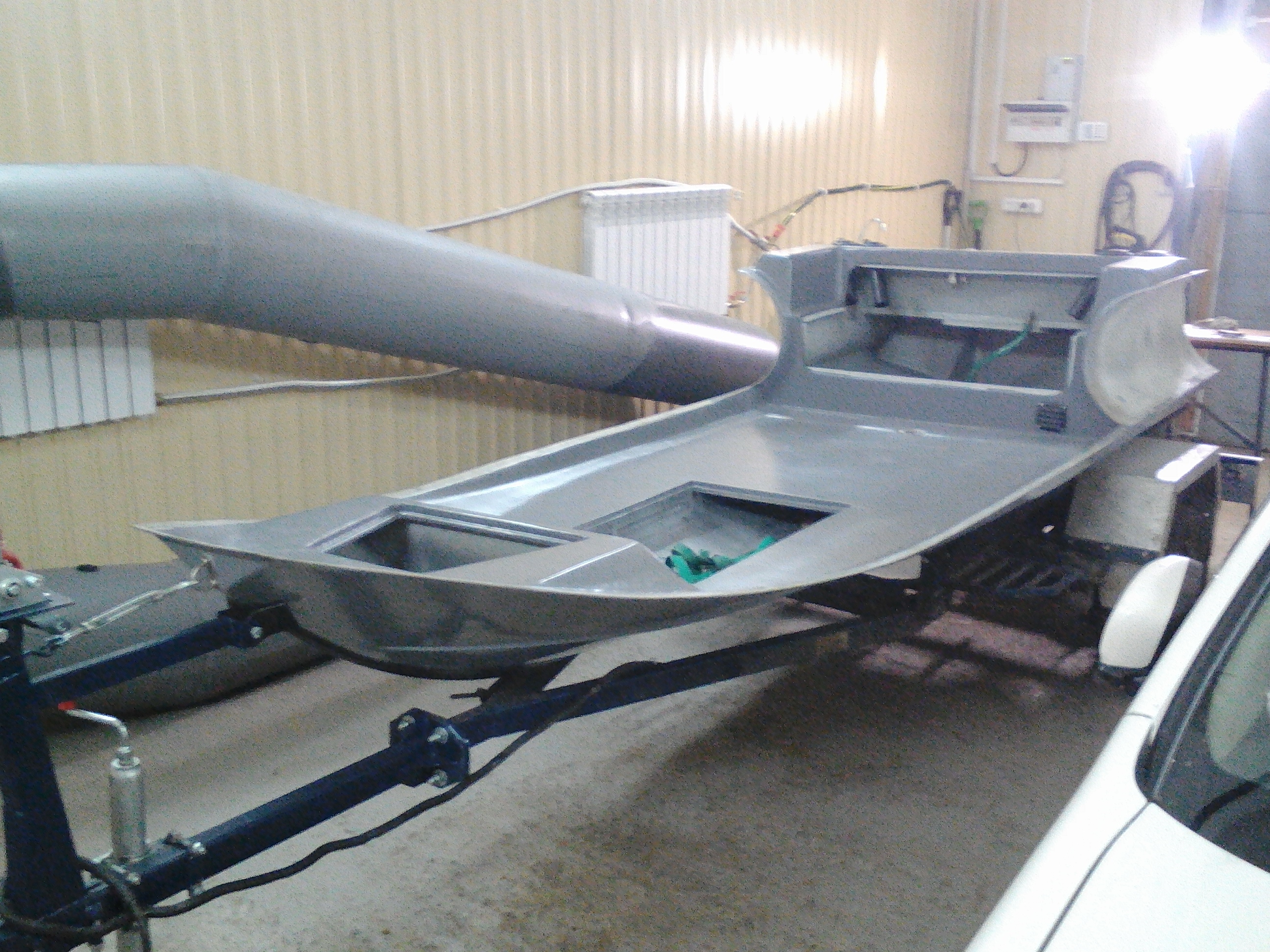

Далее надо было приклеивать баллоны к корпусу . Напросился к другу в гараж , у него места дофига ( зачем человеку гараж ?) .

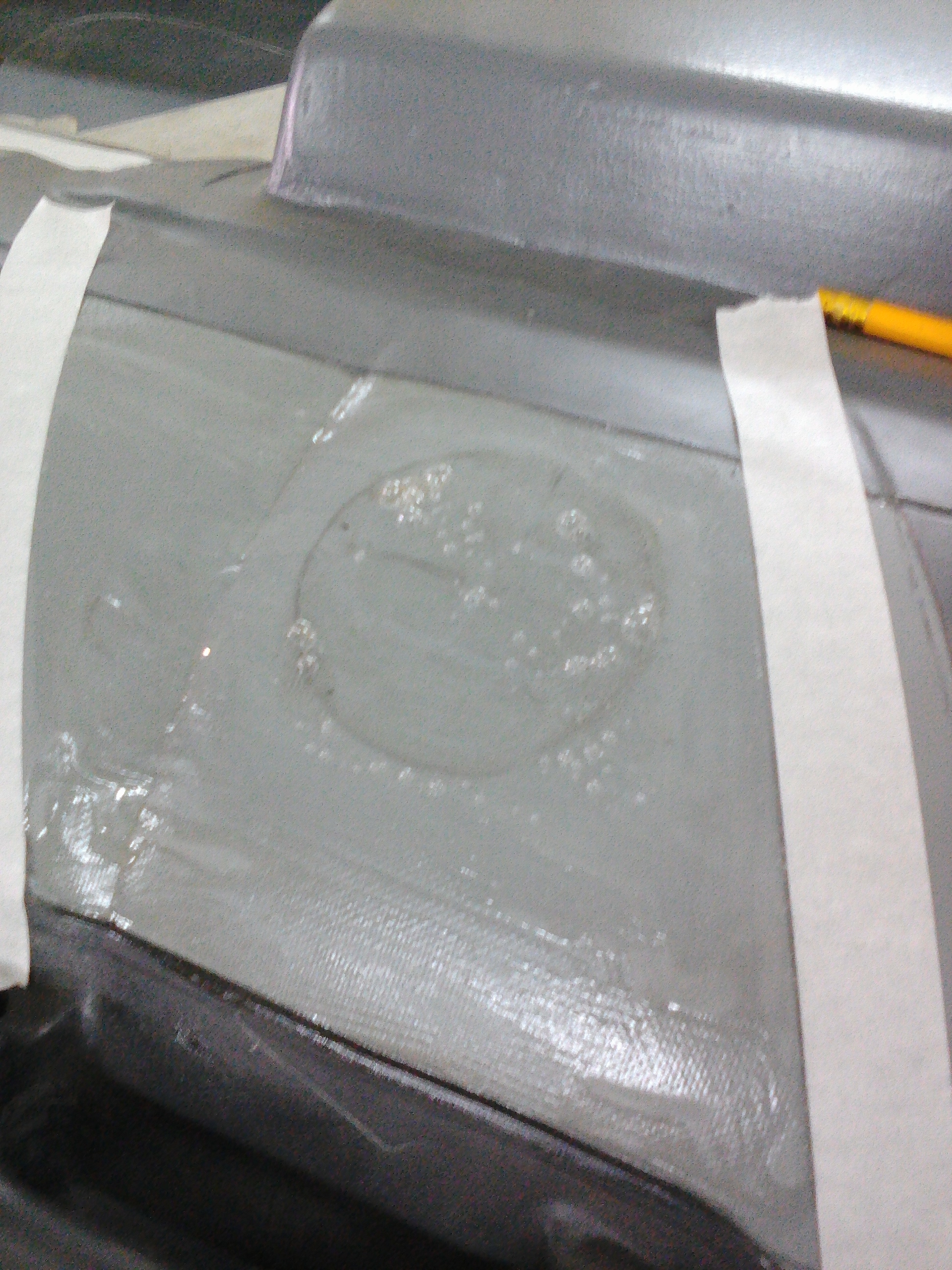

Там же наклеил всю фурнитуру . Ну и задрапировал все оторванные-старые места приклейки . Потому что они нещадно сифонили после разборки . Вот сдесь хорошо видно , место намазано клеем , и все в мелких пузыречках .


Кикос

капитан 1-го ранга
Регистрация
30.11.2015
Сообщения
2 960
Карма
1 004
Возраст
53
Город
Иркутск
Имя
Николай
Лодка
Неман 2
Мотор
Suzuki DT30RS
Андрей, на воду успеешь, на испытания? Холодно совсем стало...


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

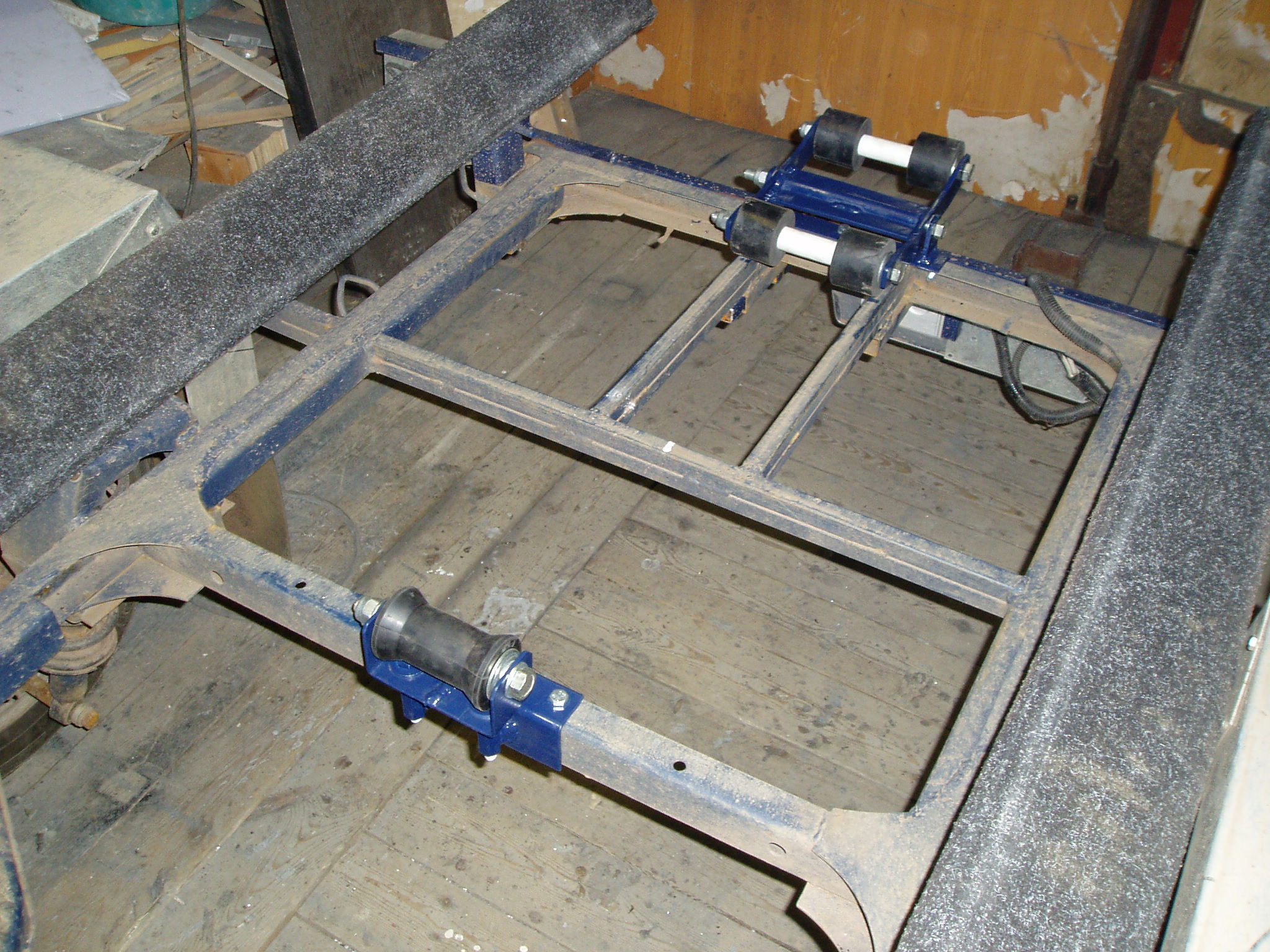

Попутно , пока лодка ошивается в другом гараже , :D , прицеп пошел на доработку . А именно , были приобретены колеса различные под киль лодки , чтоб легче можно было закатывать и скатывать судно .

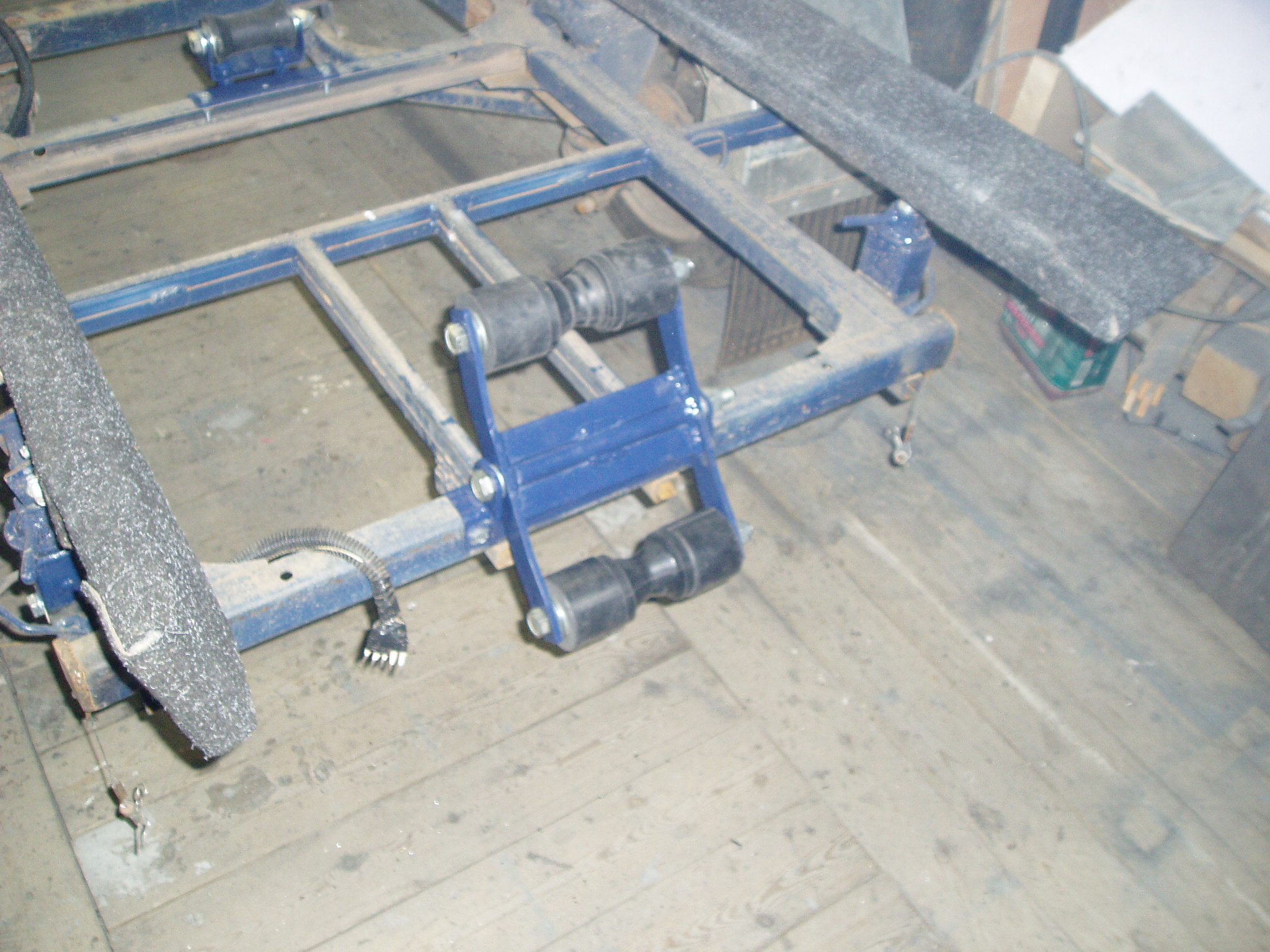

Сделал вот что :
Качающиеся колесики сделал после того , как насмотрелся ютубов , как там лодки не напрягаясь с земли поднимают с помошью их . Сами колеса приобретал в Аллигатор , там они по разумной цене продают . Также сделал на задних стойках ложементов домкраты с М24 резьбой ( какие шпильки попались :lol:)

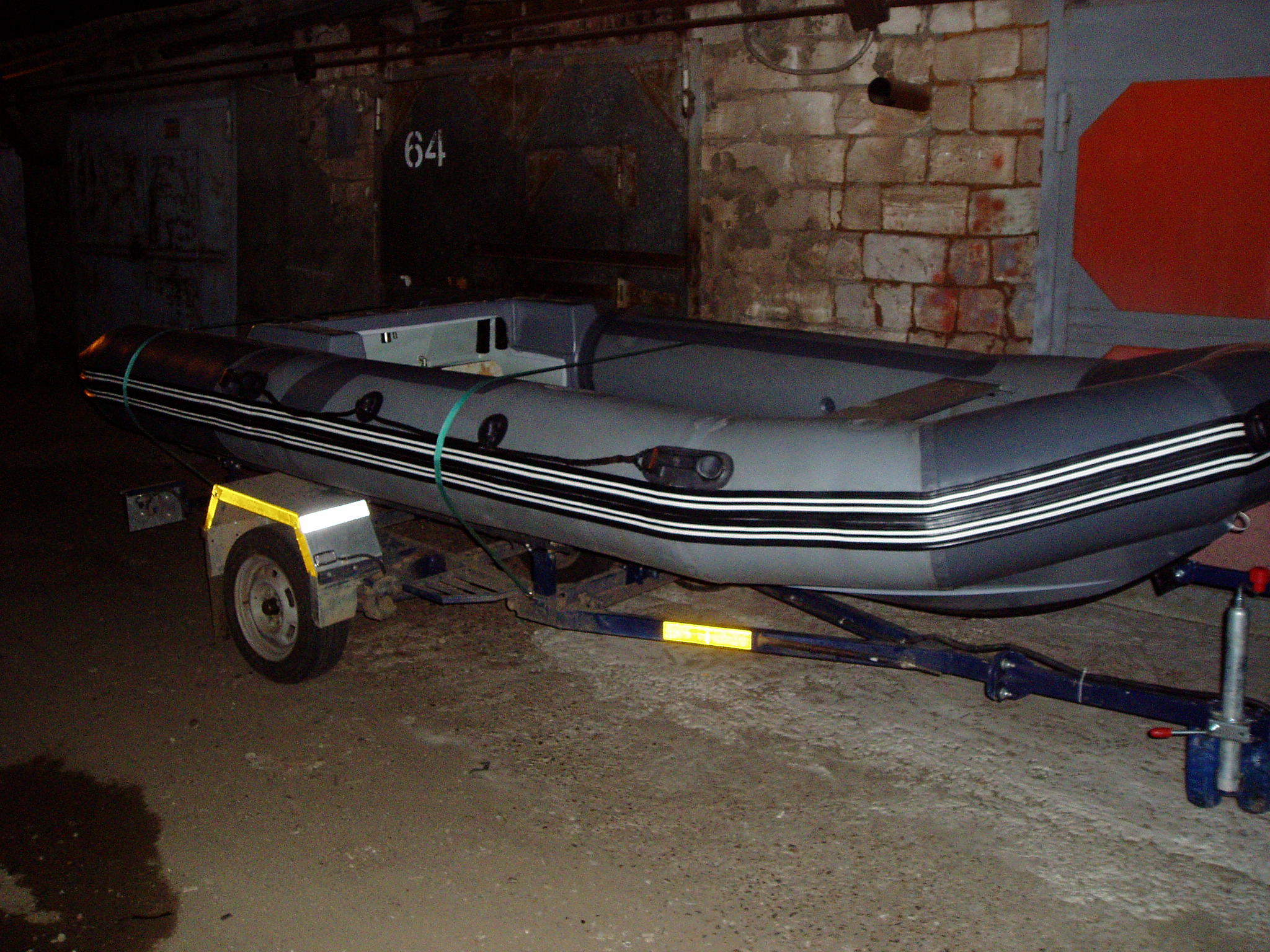

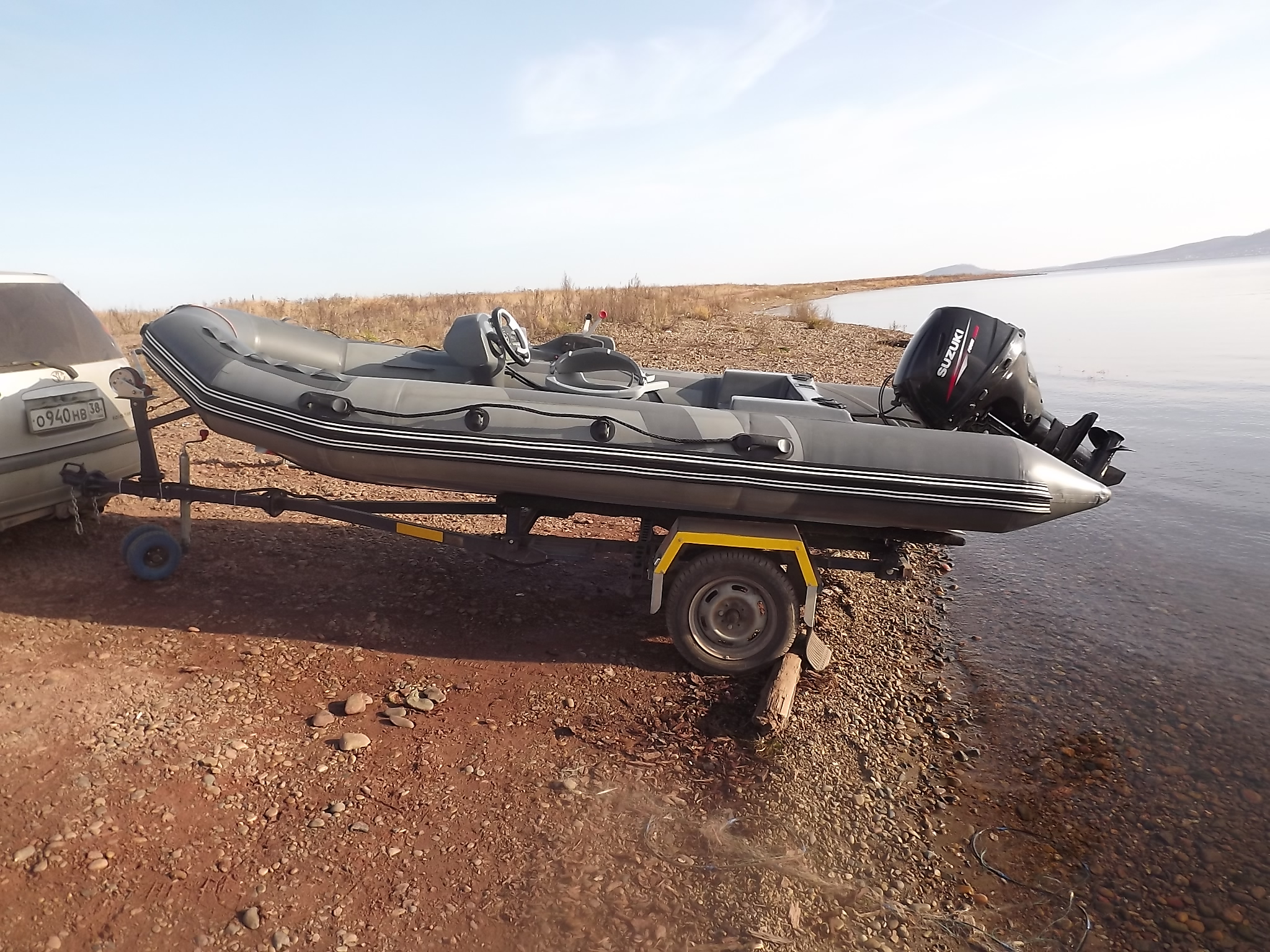

После лодка приехала в свой гараж , на окончательную сборку .
Началась сборка-проводка-баки-транец ... Не думал что все это займет ровно месяц .

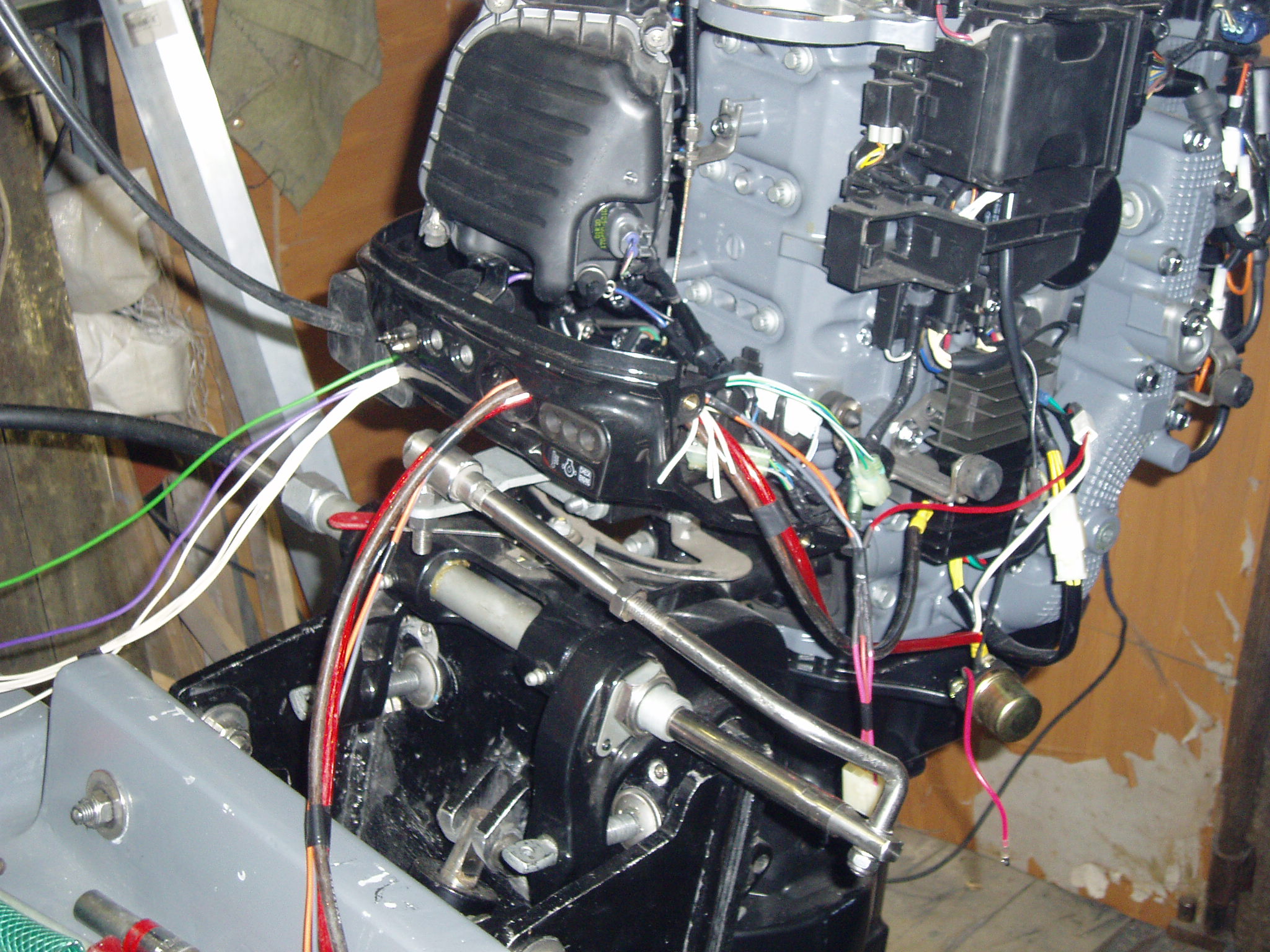

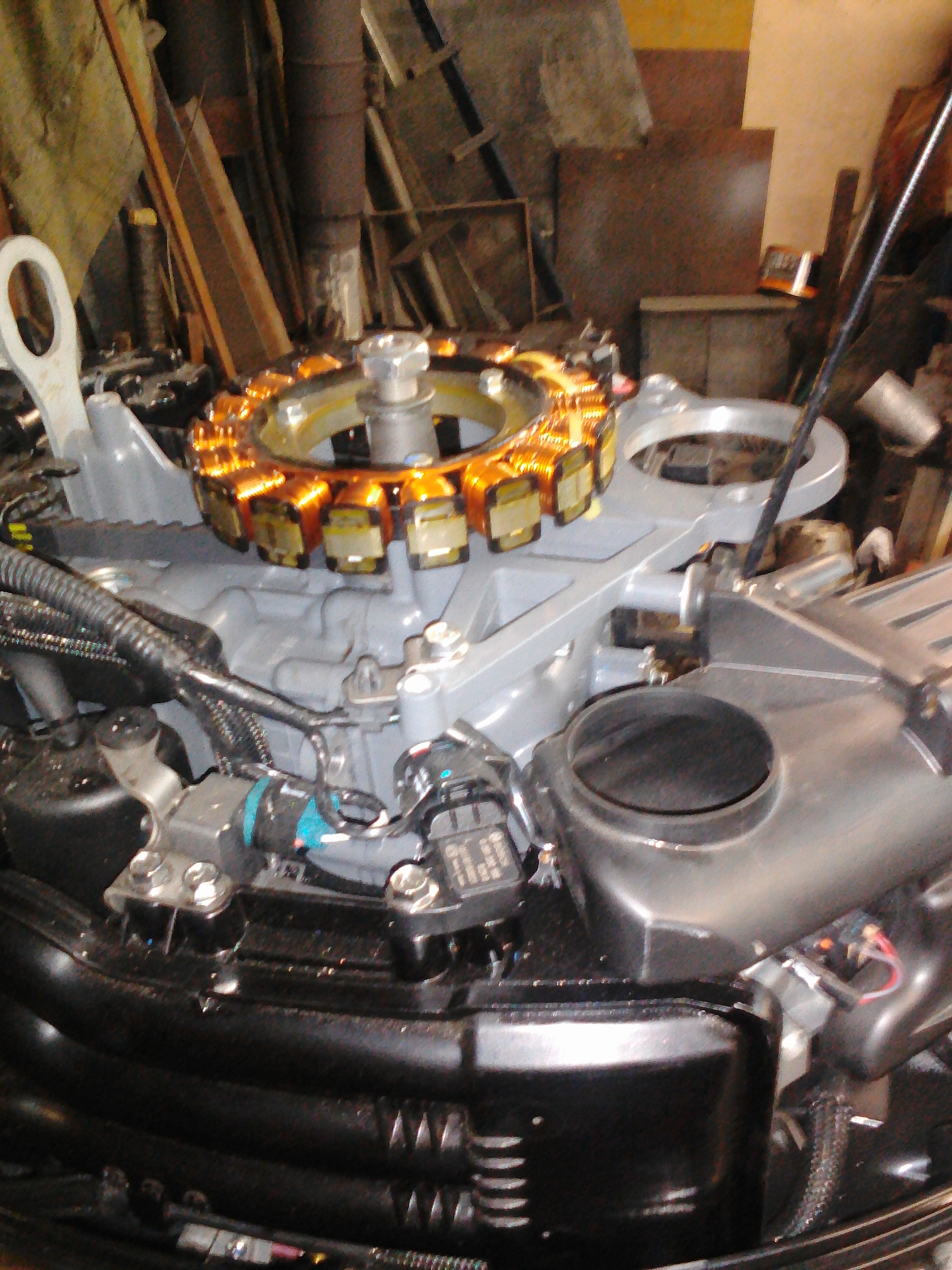

С мотора были выведены проводки на кнопку стоп , сигнальные светодиоды ( их 3 шт.) . Было установлено реле-регулятор , с ним кстате отдельная история . При испытаниях он не заработал . Регулятор - заказывал в Китае , трехфазный , шестипроводной . С него выходили красный , зеленый и черный провода , ну и входящих 3 желтых . Ну и я недолго думая закрепил зеленый и черный на массу . А оказывается , что черный надо тож кидать на плюс после замка . Так что сам накосячил ...:lol:.

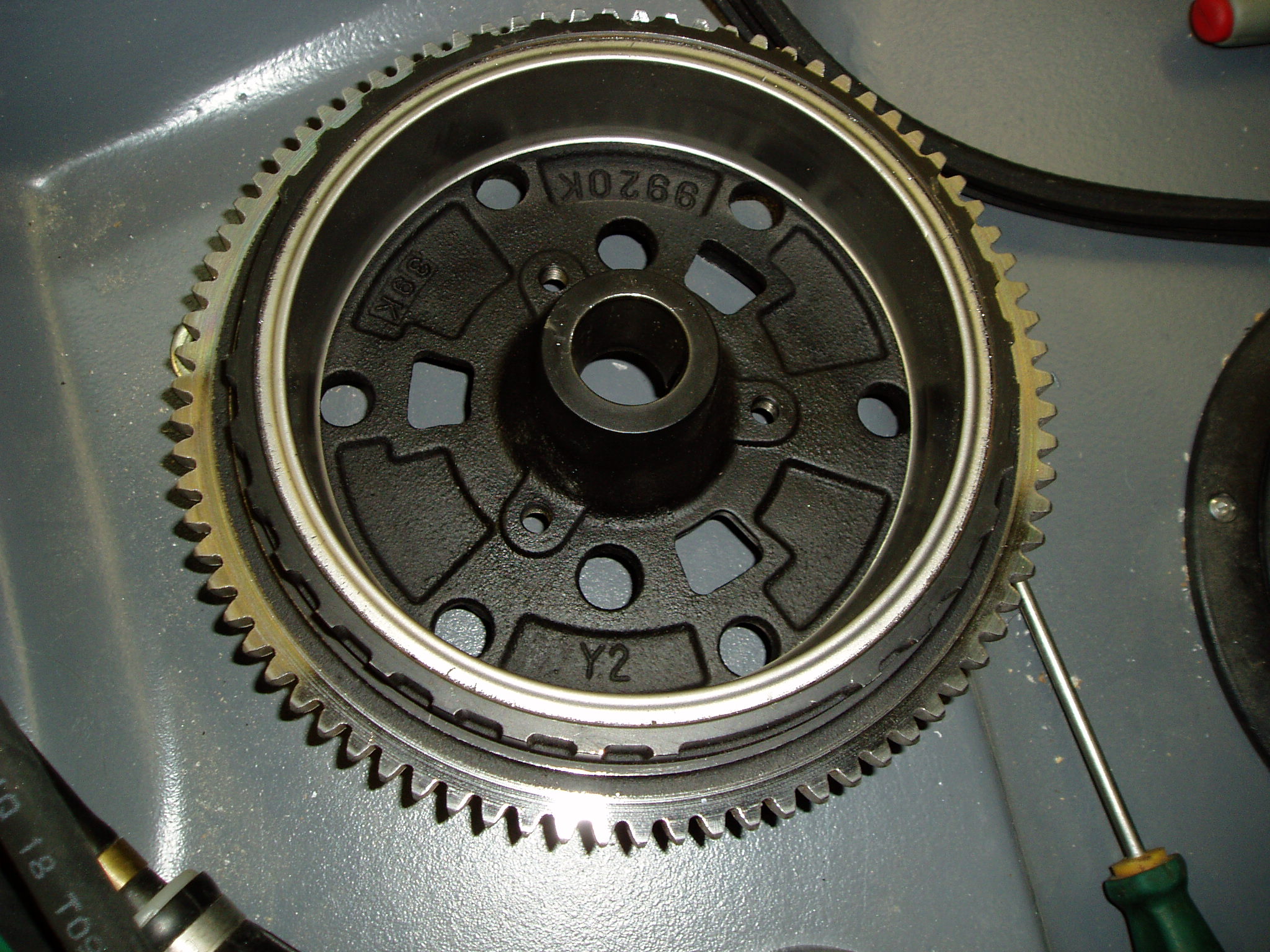

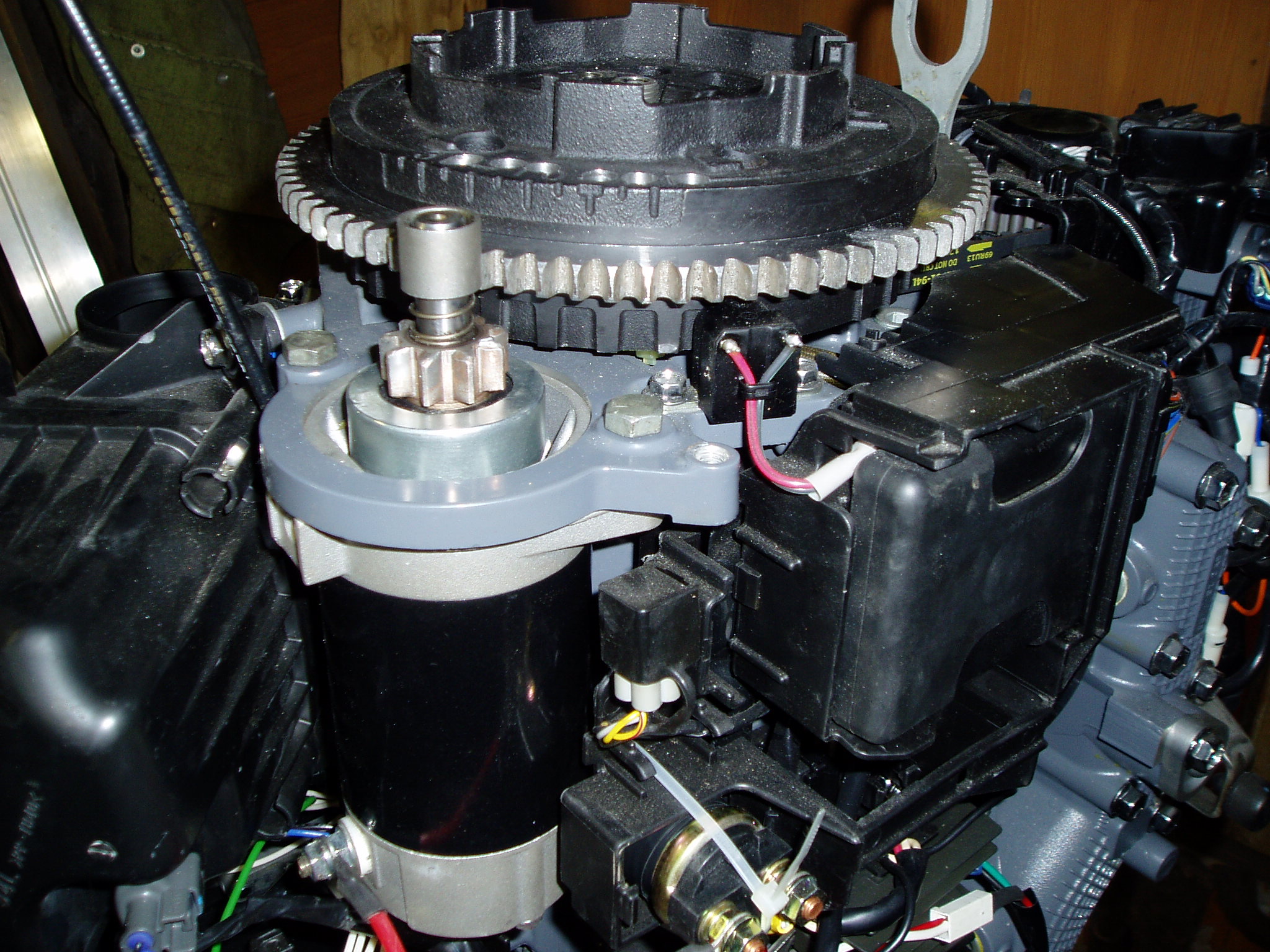

Рассчитал и изготовил ( с помошью токаря конечно ) венец под электростартер . Ну и установлен сам стартер . Его заказывал тож с Алиекспресс. Ссыкотно было ,что может что-то произойти , но 8 т.р. это не 36 т.р. у официалов . :yes: Да и нет гарантии , что те-же официалы не берут товар в Китае . Тем более сам стартер от родного не отличишь ( сравнивал с ямаховским ) .
Ну и все это безобразие выглядит теперь вот так :


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A
Ну и в прошлый четверг выдался теплый день , и у меня появилось немного времени . Поехал на испытания .
В самый интересный момент сдох аккум , а зарядка не заработала , писал выше об этом... Испытать удалось не все . В основном покатался , посмотрел на поведение лодки на ходу . Скорость : на 11 шаге - 45 -47 , а вот на 13 шаге - 38-41 , при почти равных оборотах . Получилось , что испытывал без настроек , ни угол откидки , ничего . Да , и мот все еще прошит на 25 кобыл . Ну а так - понравился ход лодки , не колбасит ее как предыдущуюю версию , Скорость с еще одним седоком 100 кг практически не снизилась , т.е. запас по моще есть , чего и добивался .
Немного видео : Короткий ролик


shkiper

капитан 2-го ранга
Регистрация
17.11.2014
Сообщения
1 491
Карма
101
Возраст
60
Город
г Херсон
Имя
андрей
Лодка
неман 2
Мотор
Parsun F20bms
я б еще приподнял и откинул мотор.


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A
я б еще приподнял и откинул мотор.
Я ж говорю , аккум сдох , и зарядка с реле-регуля не работала , поэтому гидротрим не смог проверить . А приподнимать - некуда , плита АКП стоит вровень с днищем .


shkiper

капитан 2-го ранга
Регистрация
17.11.2014
Сообщения
1 491
Карма
101
Возраст
60
Город
г Херсон
Имя
андрей
Лодка
неман 2
Мотор
Parsun F20bms
на килеватых лодках можно АКП выше


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A
на килеватых лодках можно АКП выше
Ну так то да . У мну еще вынос 180 мм получается , +40 мм еще , гдет от плиты до транца 220 мм . Так что потом может подниму милимов на 20 .


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A
Ну что , продолжим ?
Итак , после испытаний задумался , надо менять компоновку в лодке , соответственно и поменяется развесовка . Обнаружилось , что еще бак подтекает , надо было искать - где-то пропустил дырочку . Да и с тримом надо было разобраться , мотор за 4-5 часов опускался потихоньку . Хотя с этим то ясно все - надо было менять манжеты в цилиндре , старые они и уставшие были . Поискал родные - ни где поблизости нет ничего ... Новые купить , переточить поршень под них - тоже проблема , есть только манжеты на лесную технику , из их ассортимента ни чего не подошло .

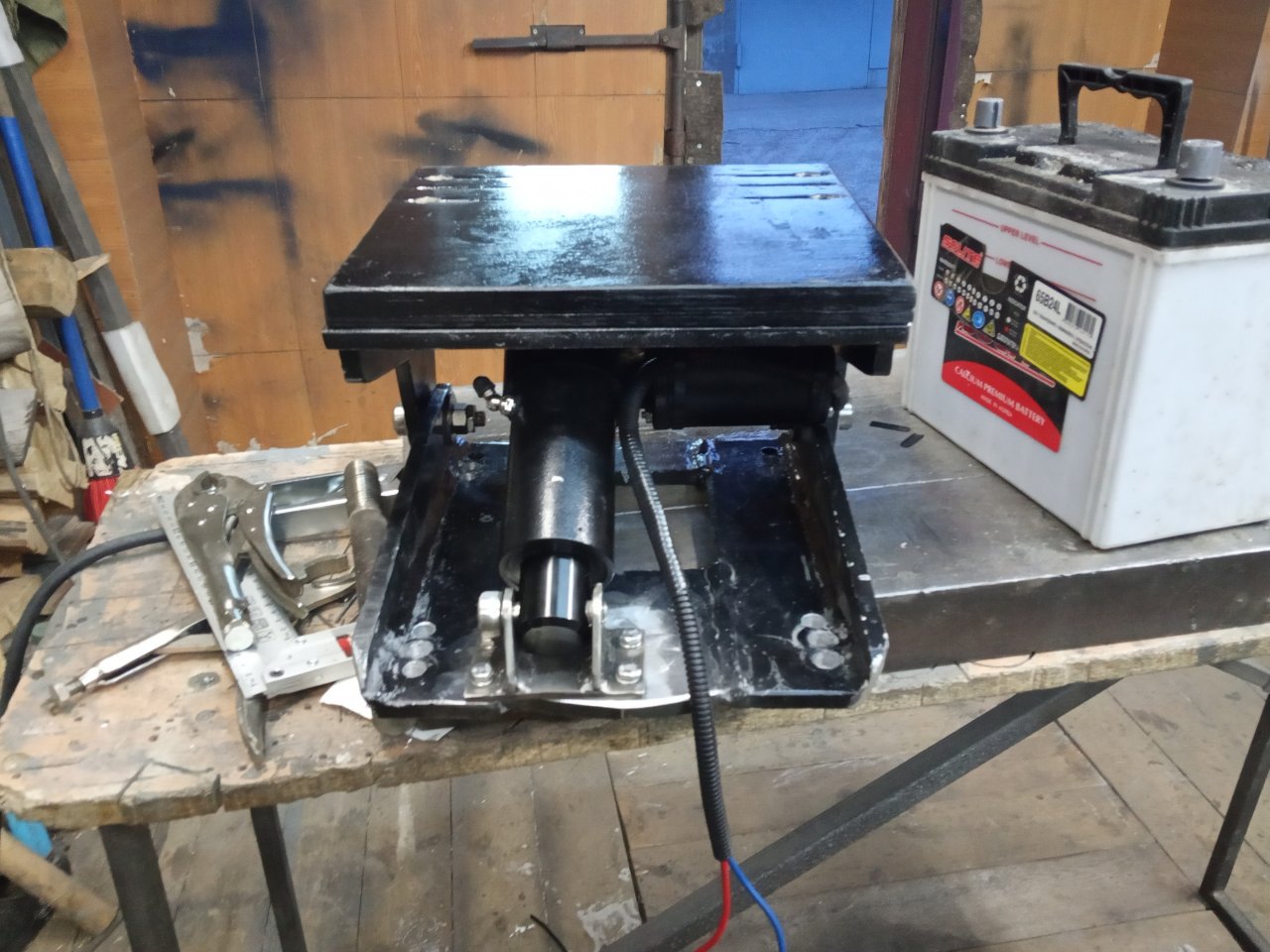

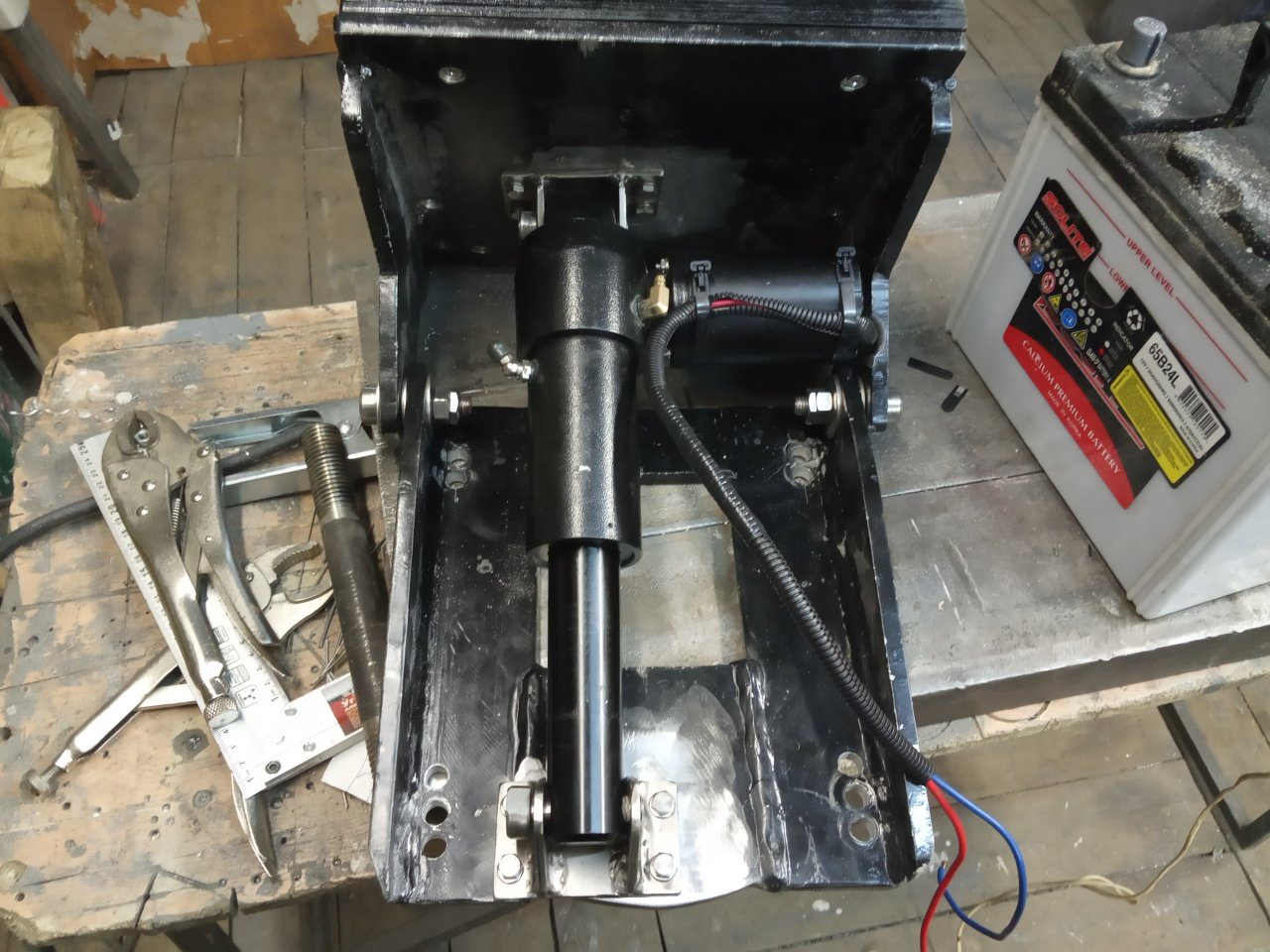

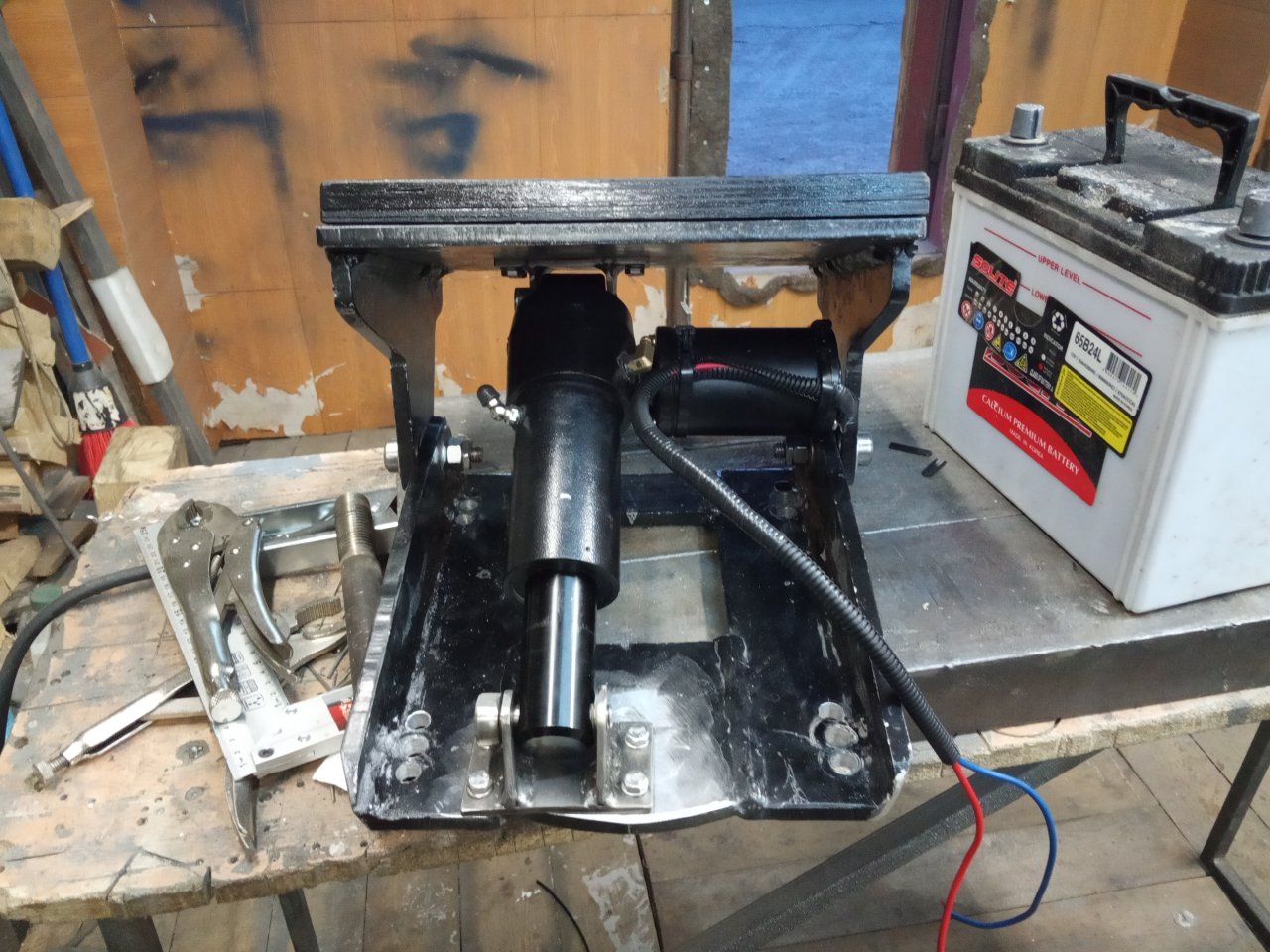

Пока суть да дело - решил приобрести привод с электротрима СеаПро . Купил-заказал в Самаре . Ближе ни где не нашел :mad: .
Принялся за переделку . Немного пришлось переделать крепления привода к транцу . Привод немного сьехал в сторону . Ну и вот что получилось :
161398161399161400
Бодренько так поднимает . Почти без усилия , у меня получился другой угол , более пологий , чем на оригинале .
В целом привод имеет право на жизнь . Сделан добротно , хоть и Китай . Да и цена более -менее приемлема .


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

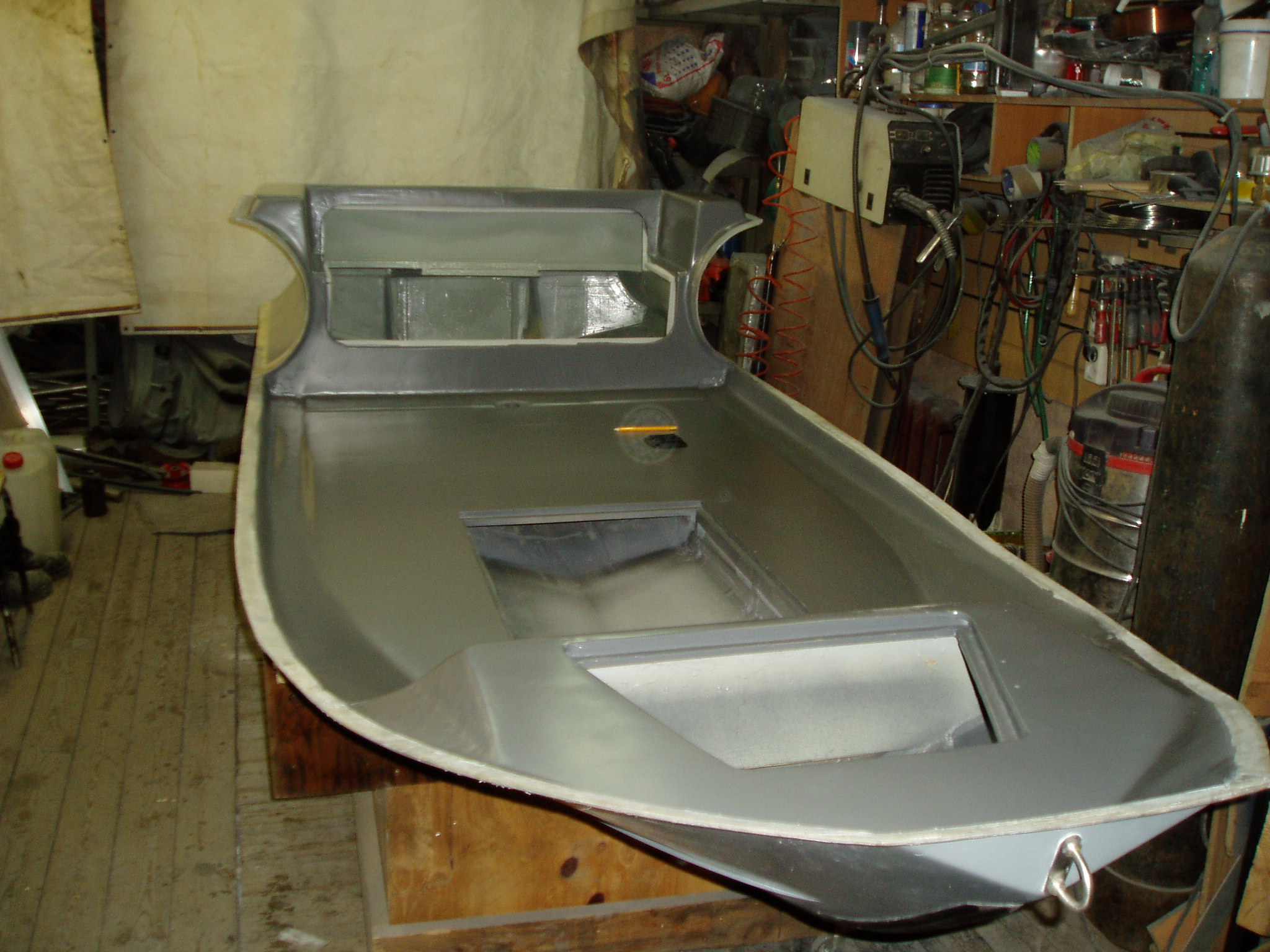

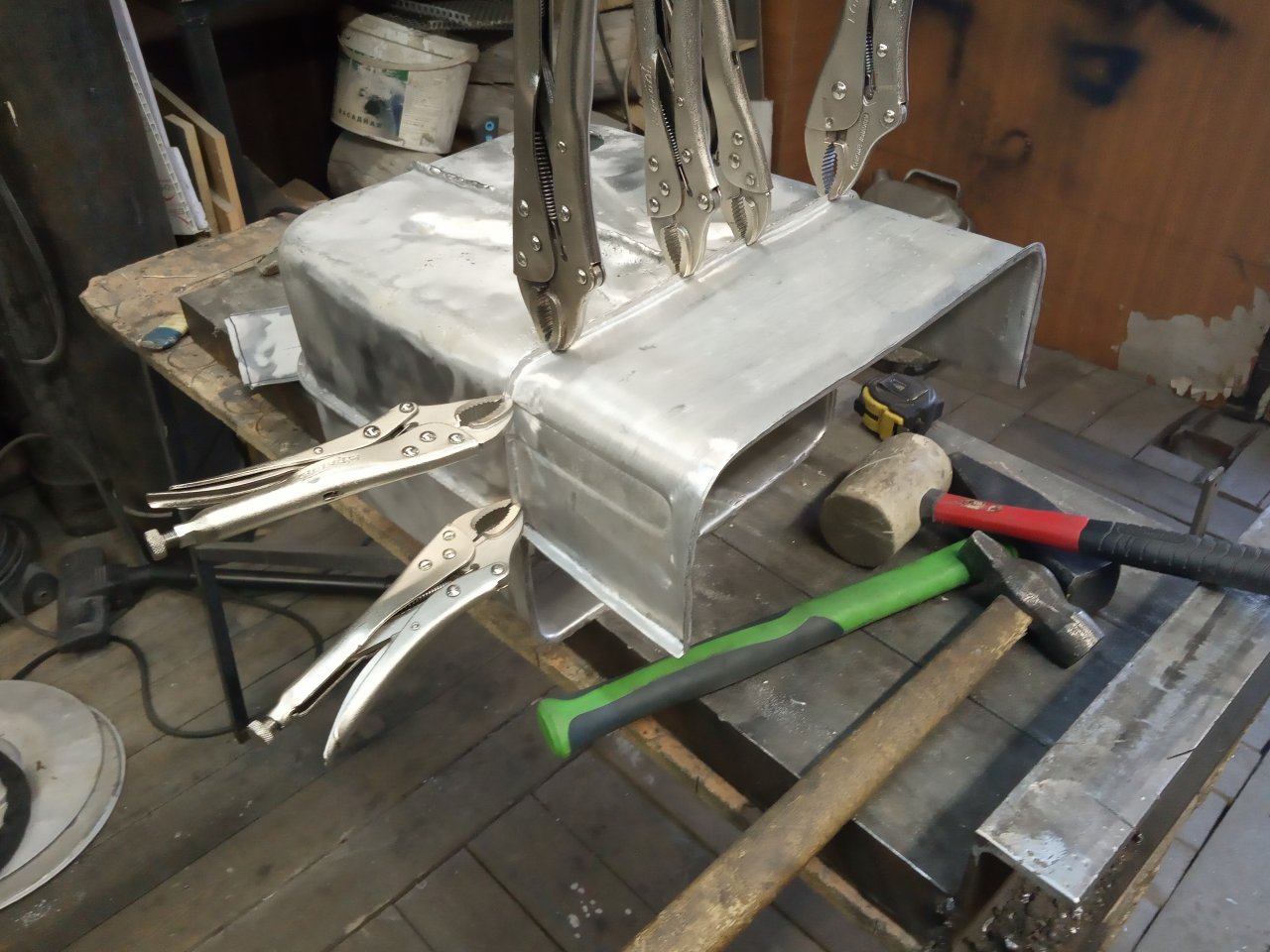

Определил размеры бака . Начал искать попутно алюмин на бак . Нужно было в районе 1,5 - 2 мм толщина , ну и гдет 2м х 1 м .размеры заготовки . Как назло , ни где ни чего не нашлось подходящего ( новый лист ) . И купить у нас негде , несмотря на наличие в городе БРАЗа , завода по производству алюминия . Не делают у нас прокат листовой .
Нашел б/у куски , собрал , Красивенький такой получился .
161402

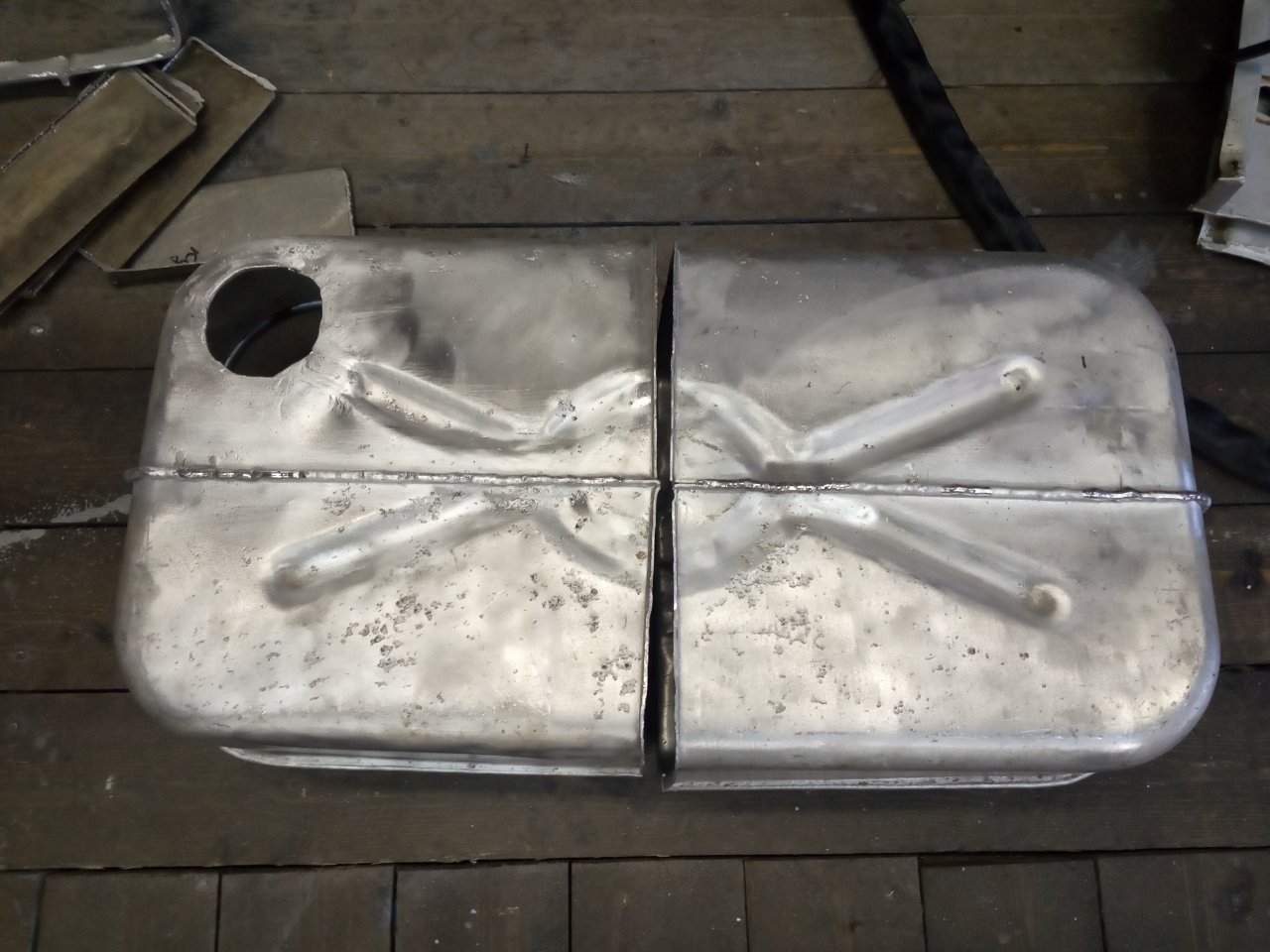

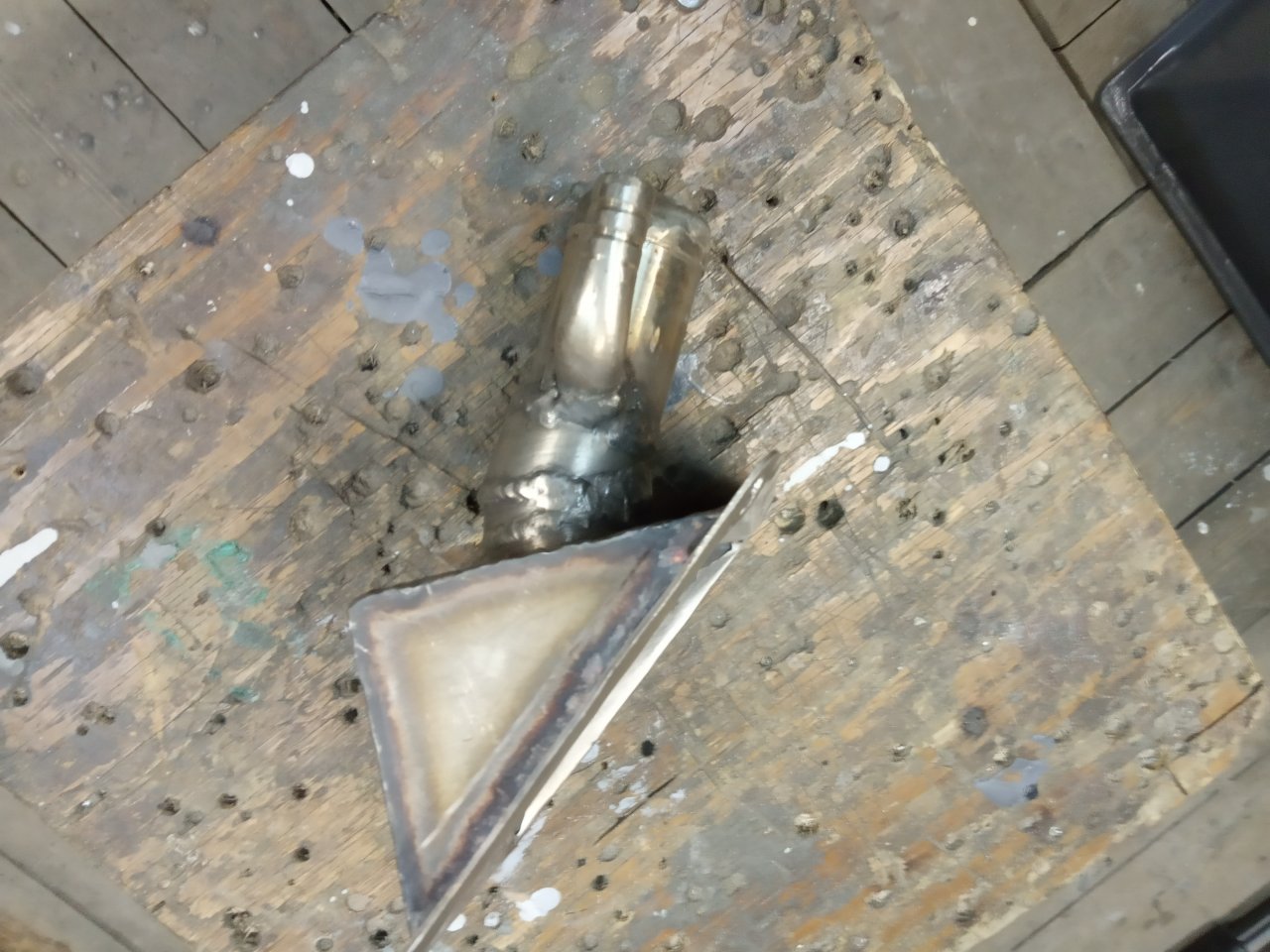

Начал проверять на дырдочки , непровары . И тут немного прифигел - весь нижний стык травит ... :mad: Подвариваю , проверяю , рядом начинает травить , падлюка такая ... Все оказалось очень просто - 2 куска из заготовок оказались дюралюминем . Он варится , но потом лопается рядом со швом , хоть что делай .
Посидел , погрустил , что столько времени убил на эту хрень . Ну ктож знал , что дюраль попадется ... Продолжил поиски . Мир не без добрых людей , подогнали мне канистру люминиевую ( старенькая ) Верх изьеден был чем-то . Что то видимо химическое на ней стояло долго . Ну да не беда , все равно не из чего больше делать . Померил - разметил - болгарку в руки и вперед !
161403
Немного ужал по ширине - была 410 , стала 340 мм . Подросла в длинне - была 550 - стала 750 мм .
Вварил перегородки - усиление+успокоители (чтоб бенз не болтался) . Сделал расширитель .

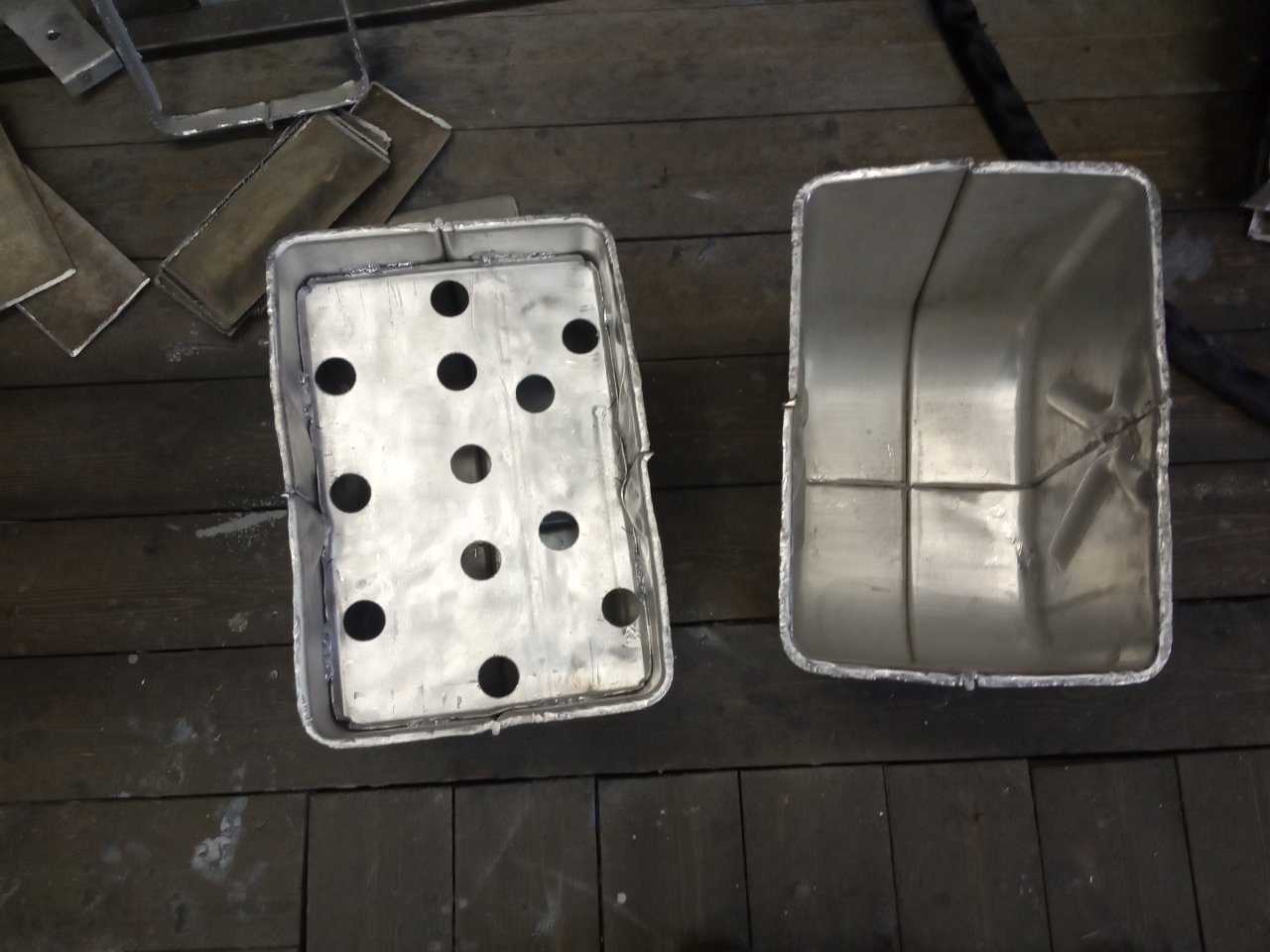

161405161406

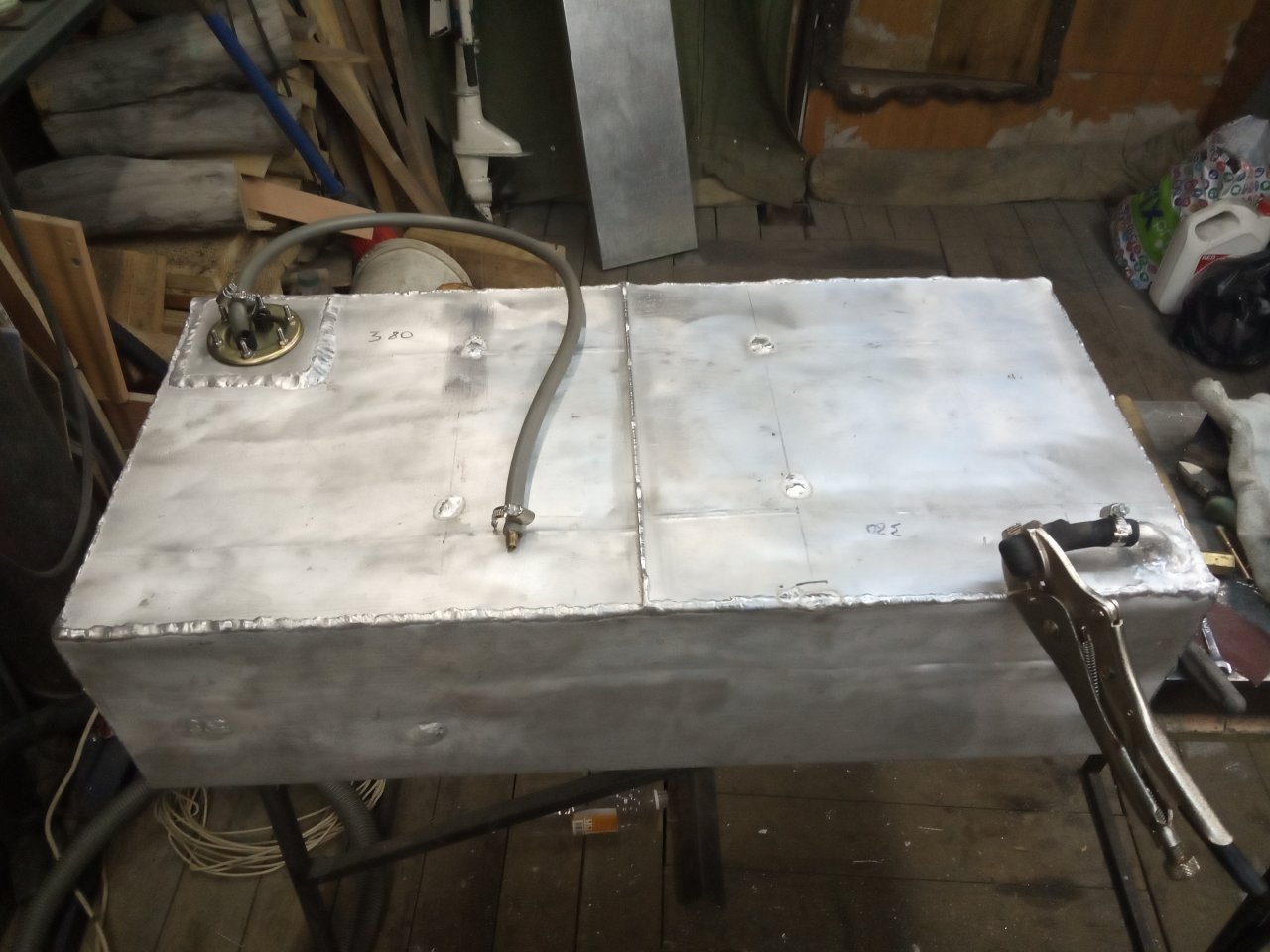

Врезал датчик-сосок от классики . Вварил ( после подгонки консоли ) горловину .
161407

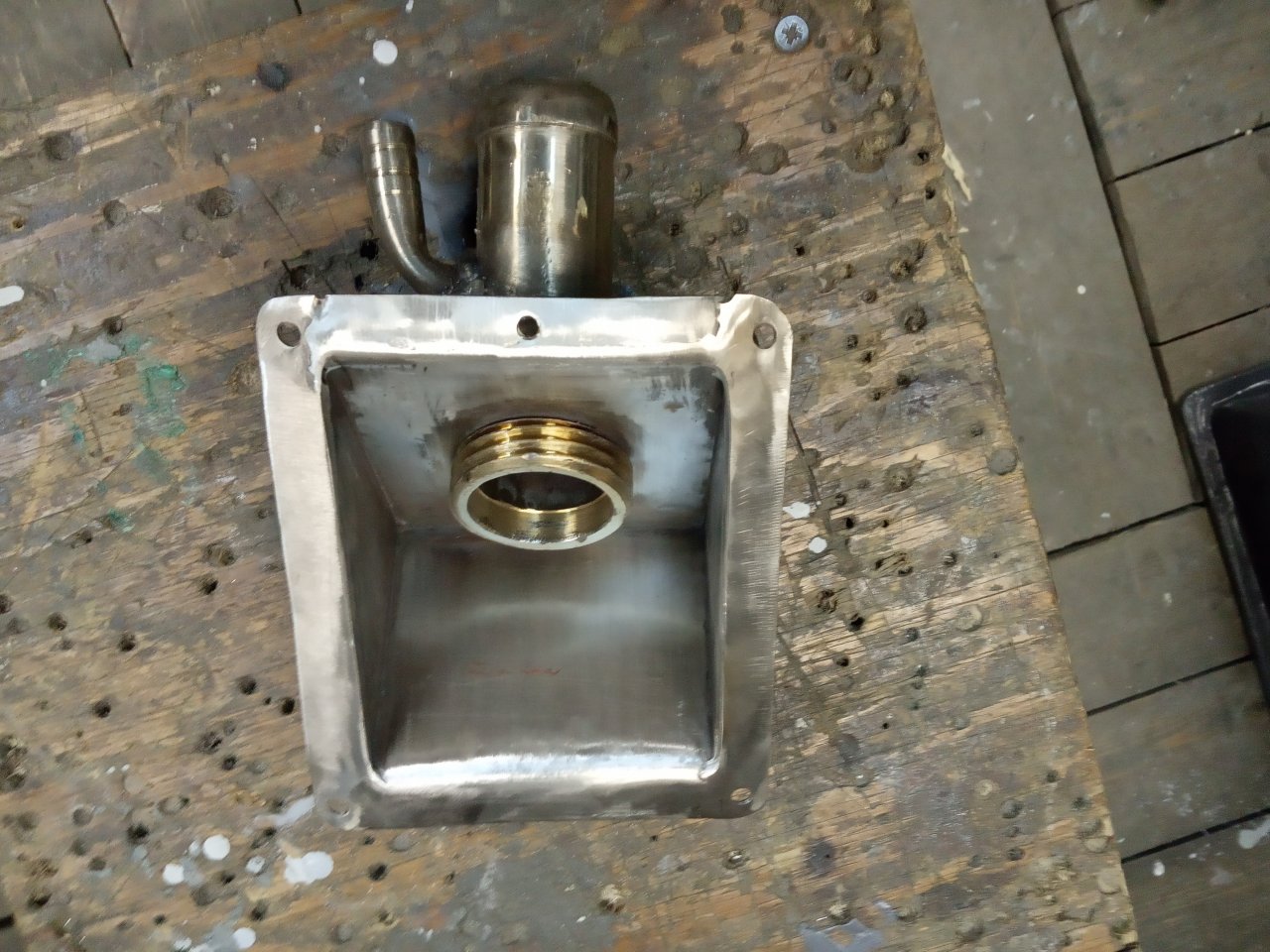

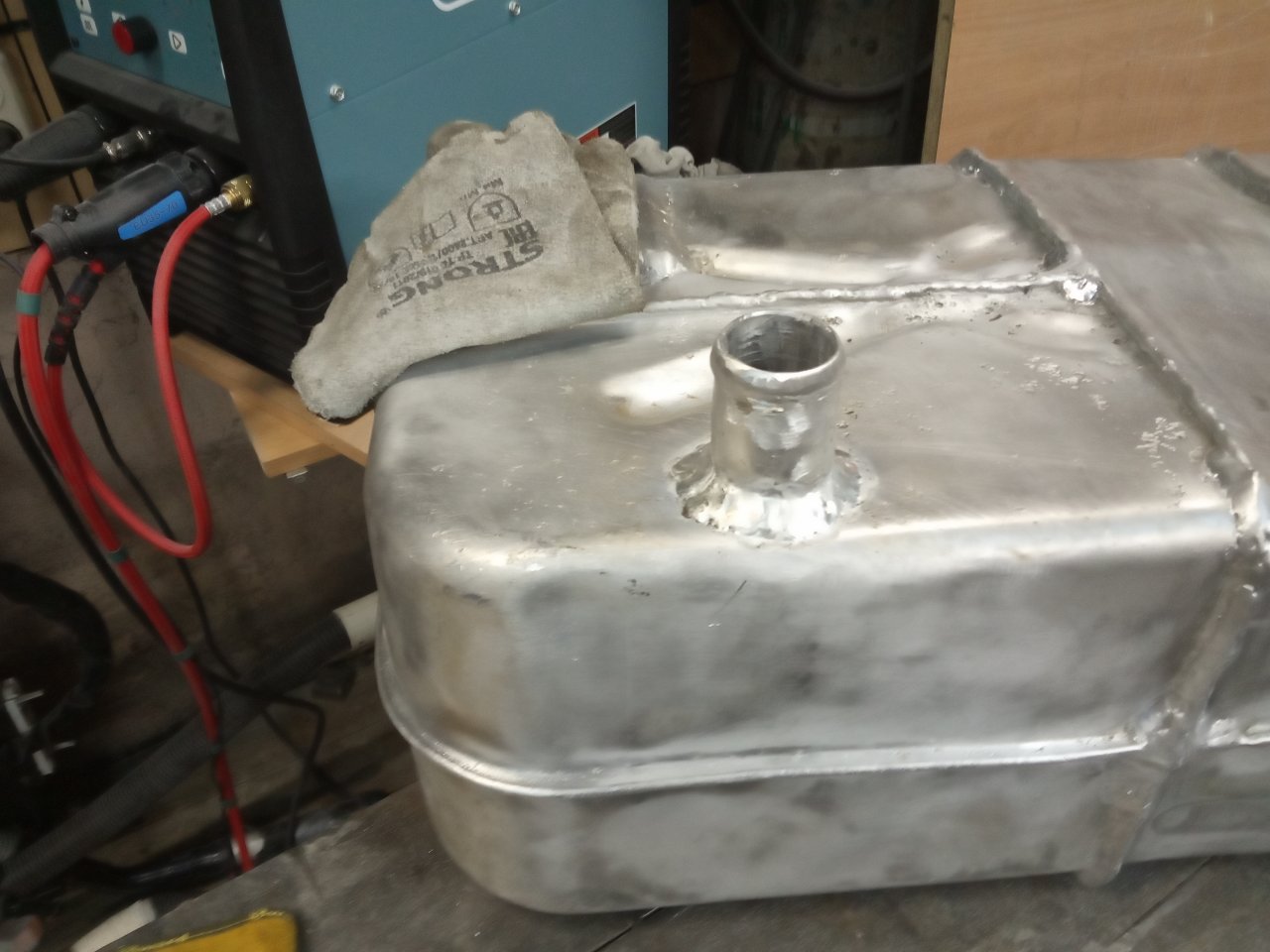

Заливная горловина стала выглядеть по другому , так-как переехала вместе с баком .
161408161409
Попутно тренировался в сварке на новом аппарате . Старый аппарат сдох прям вовремя . Пришлось покупать новый . Дорогой зараза . "Гроверс wsme 200ac/dc pulse tig " называется ...


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

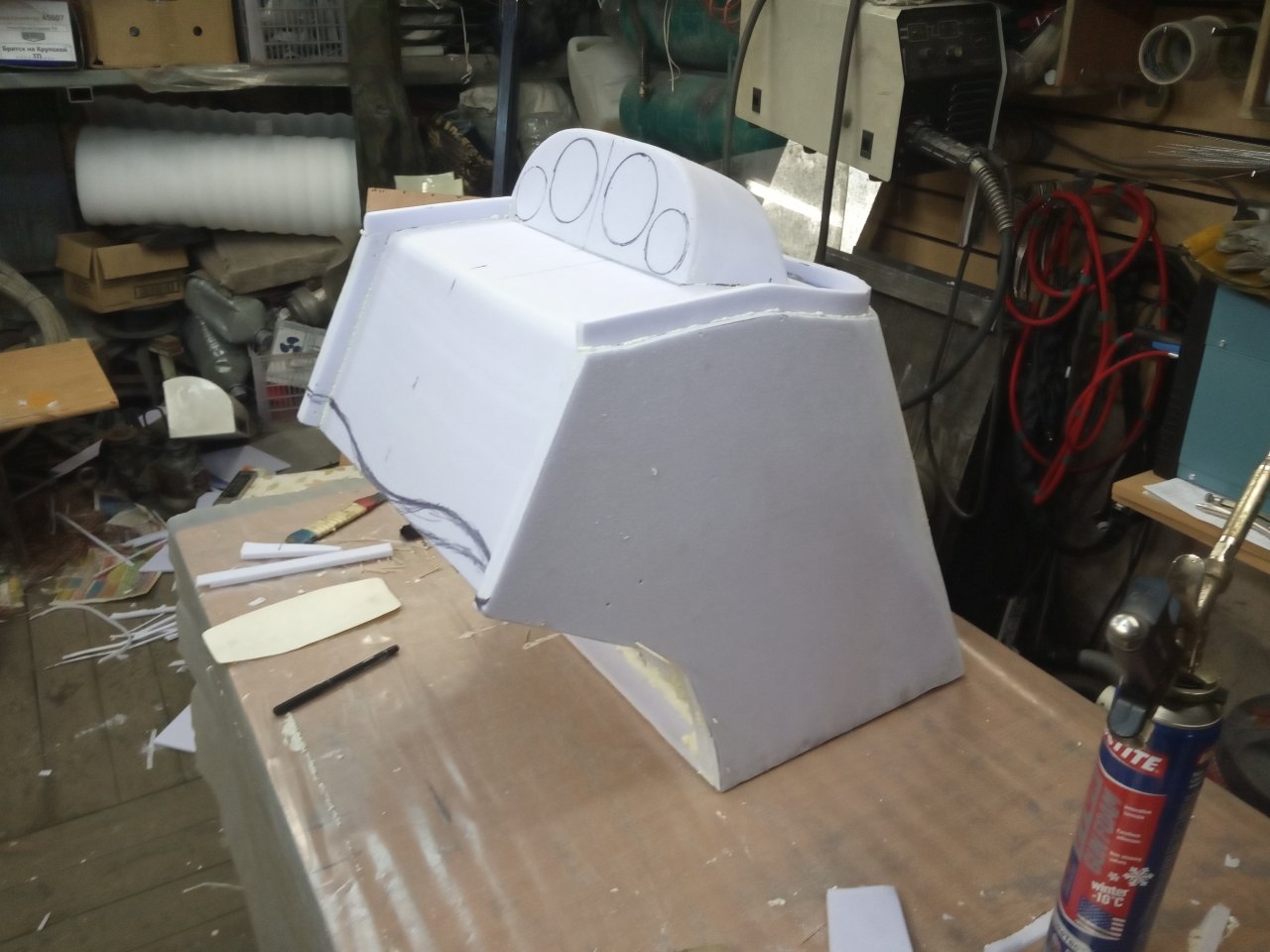

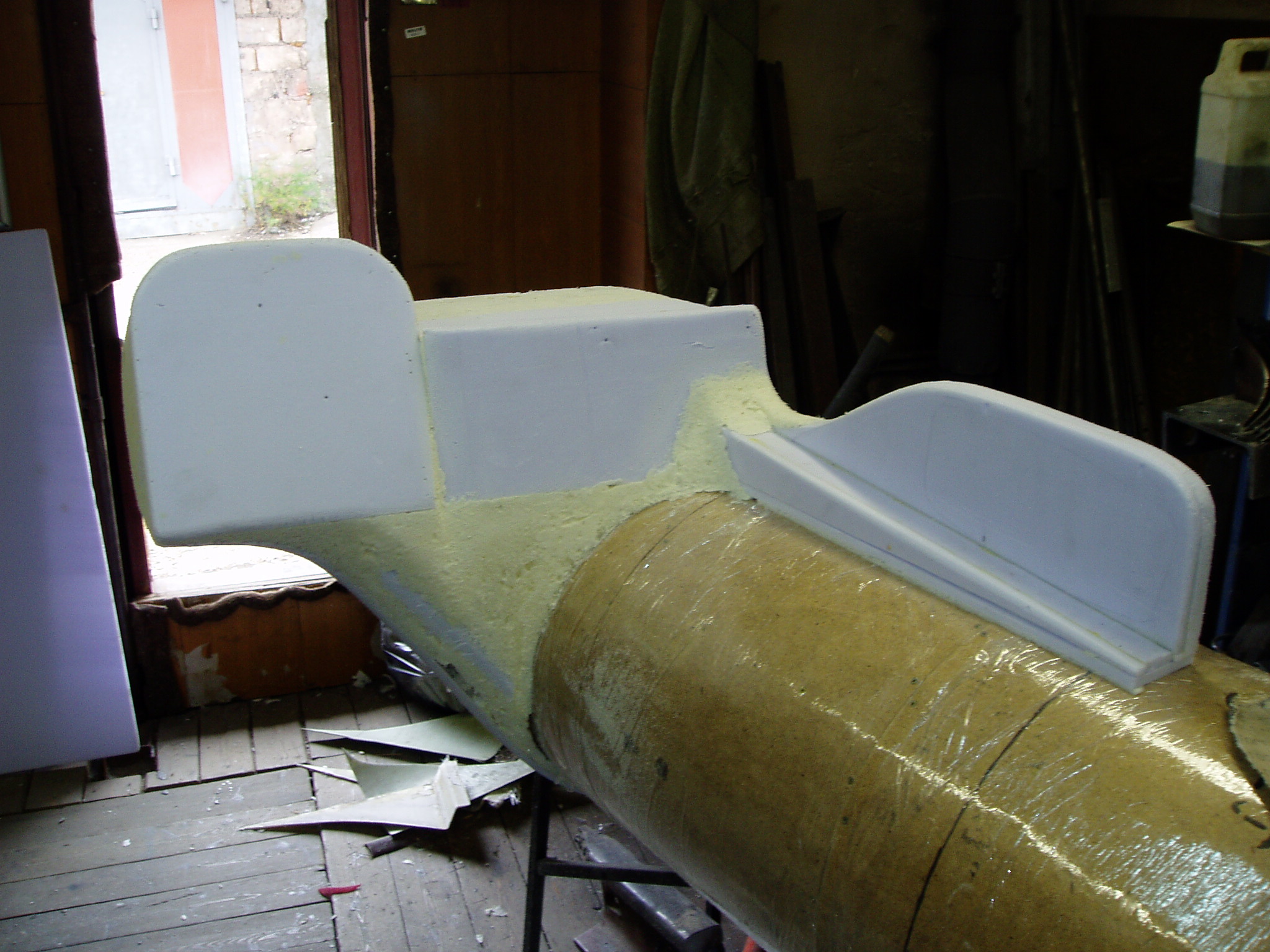

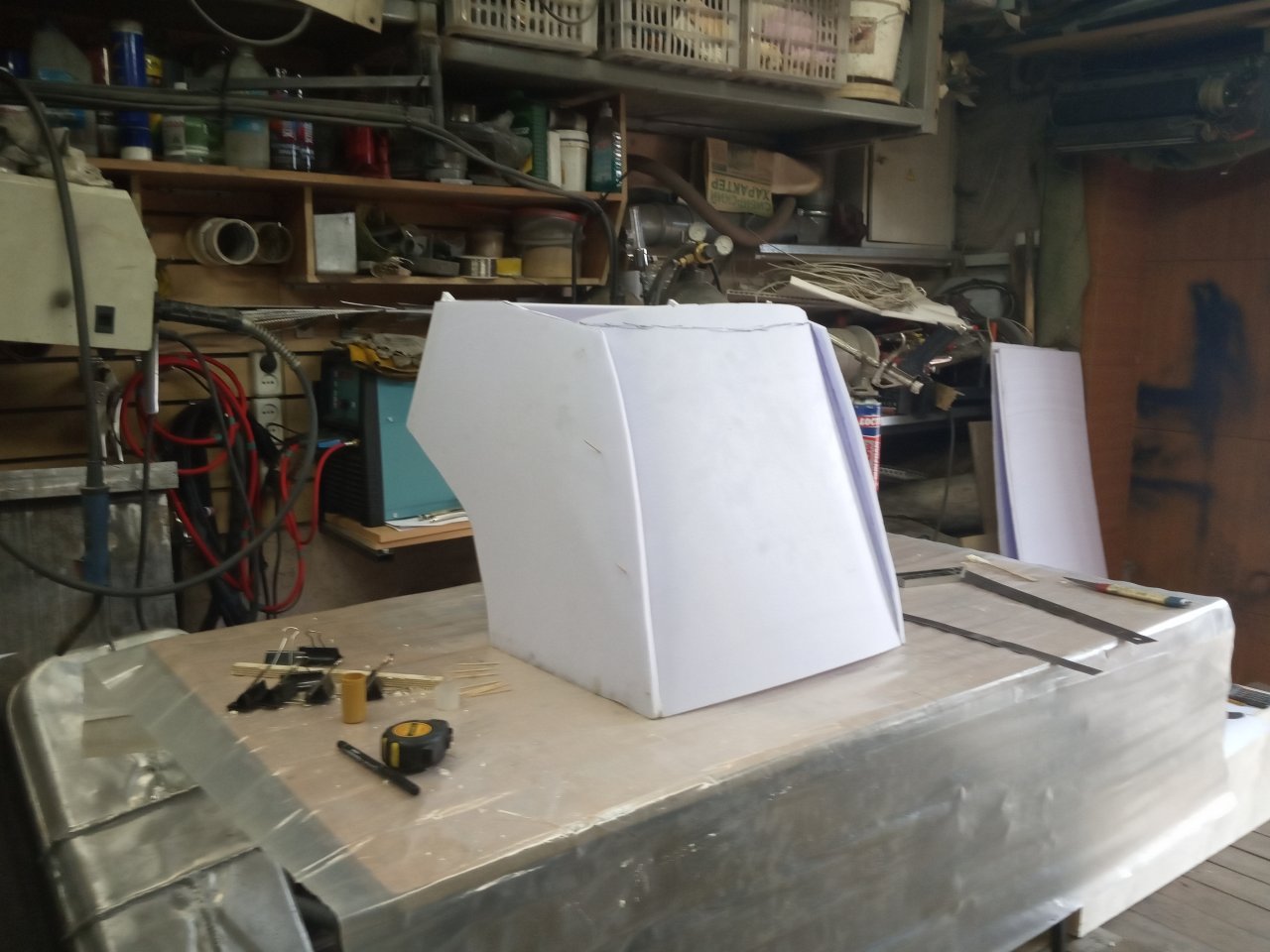

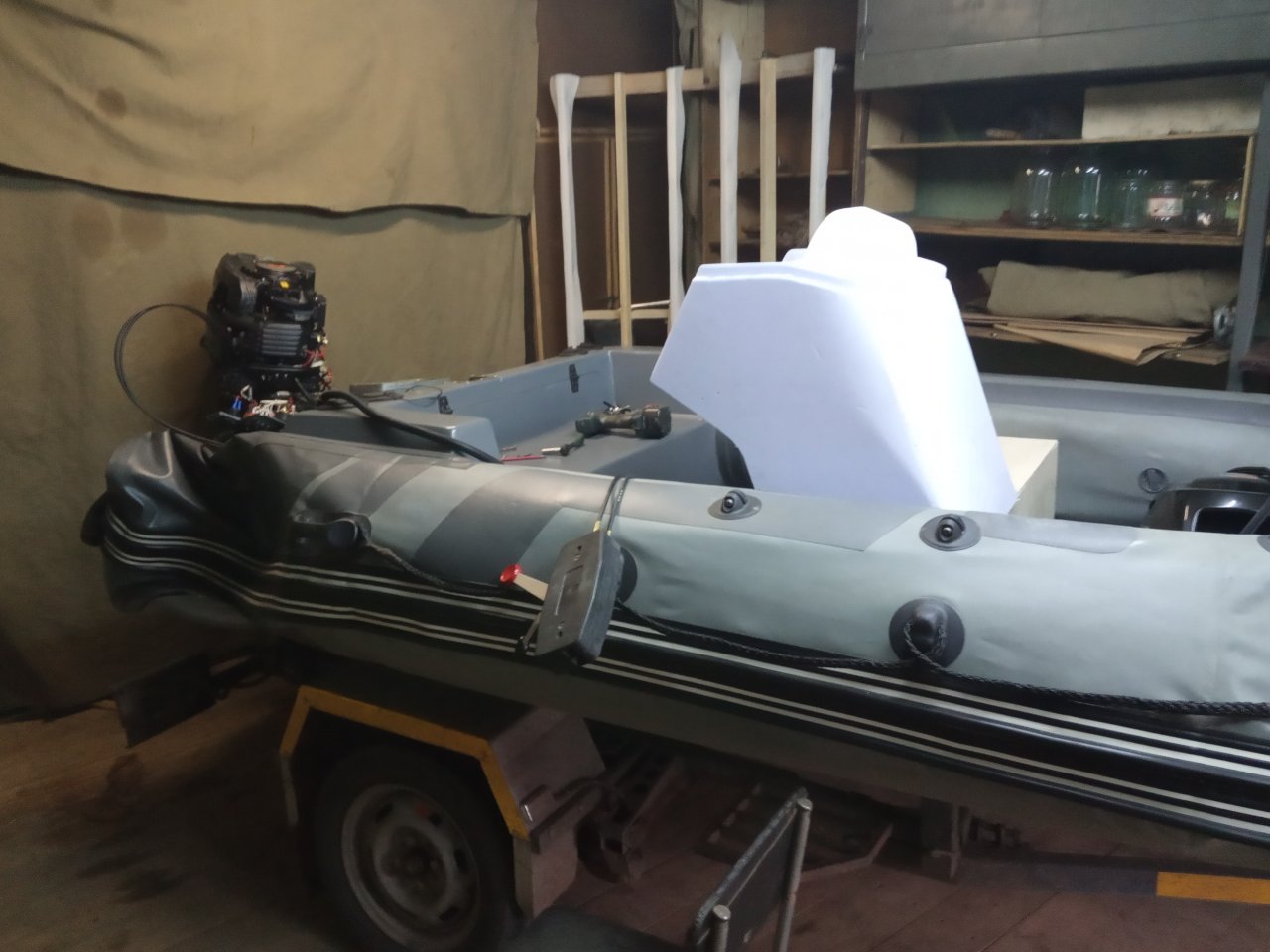

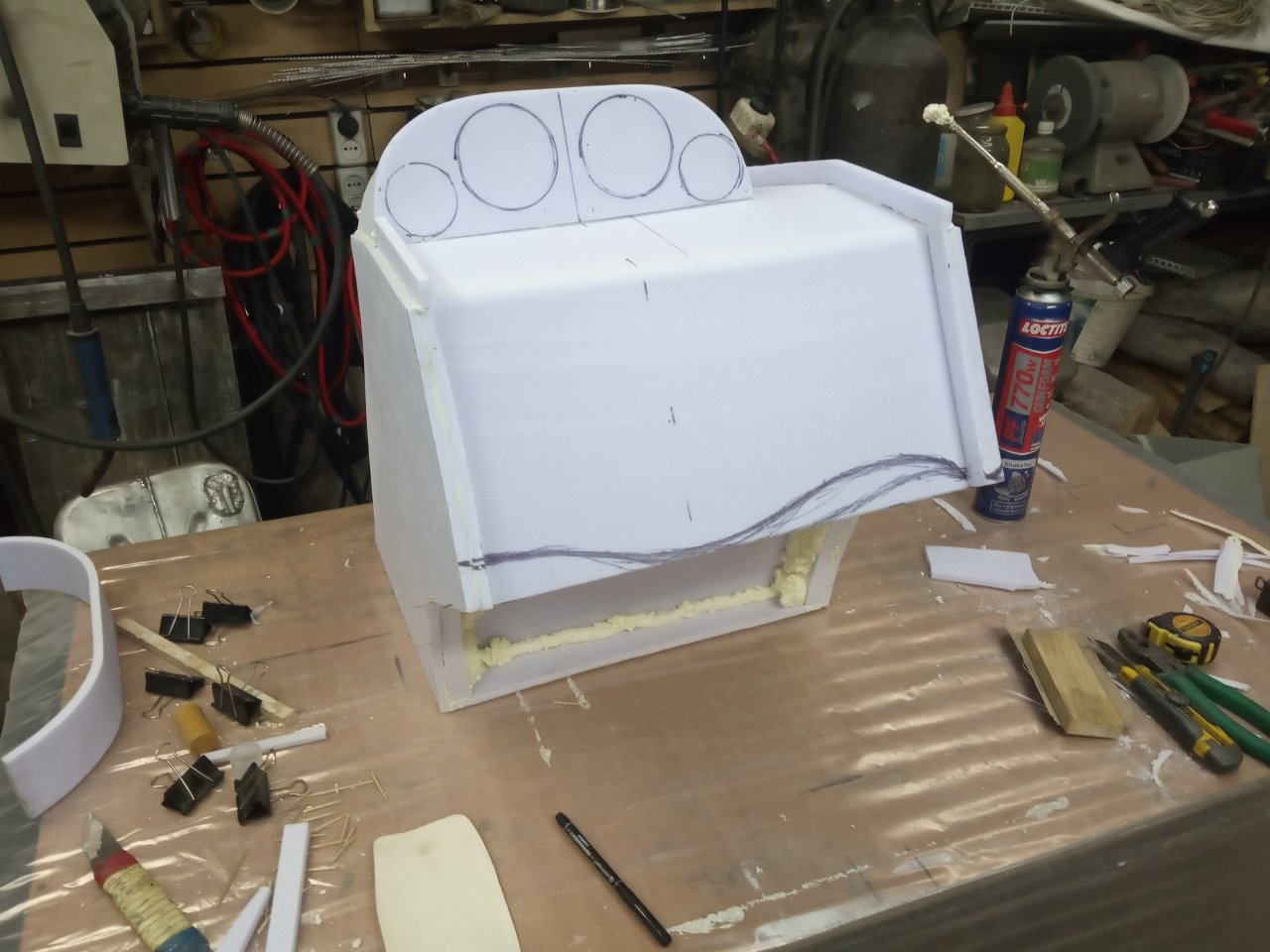

Ну и дошло дело до консоли . Сделал примерный болван , прикинул :
161423161424161425

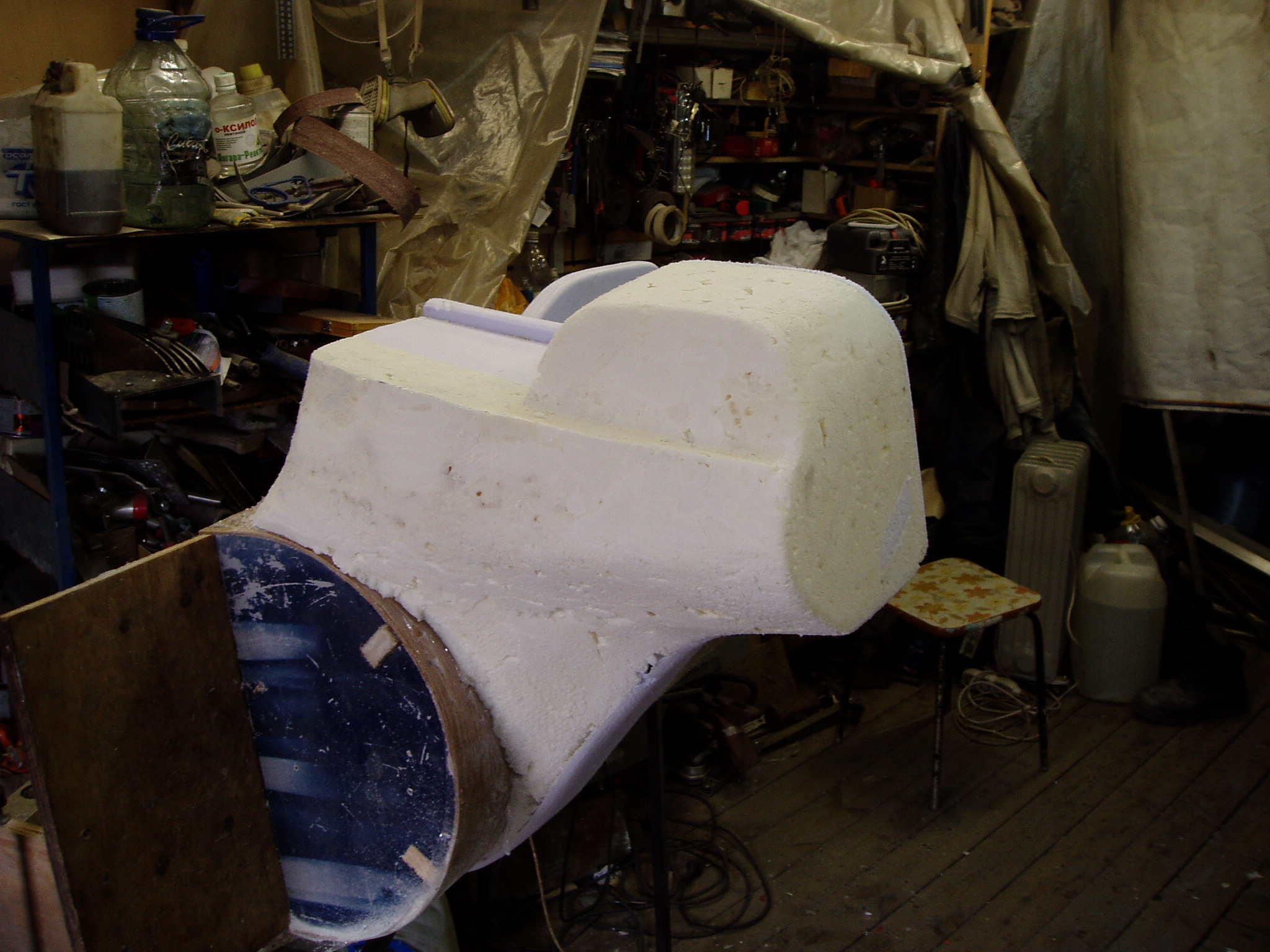

Консоль предполагалось выклеить со стеклопластика , это проще на таких формах . А нижний ящик из 6мм березовой фанеры ( тоньше просто нет в наличии ) В ящике предполагалось размещение бака и аккума . Ну и проще было бы переделать проводку , все равно все по новой надо было делать .

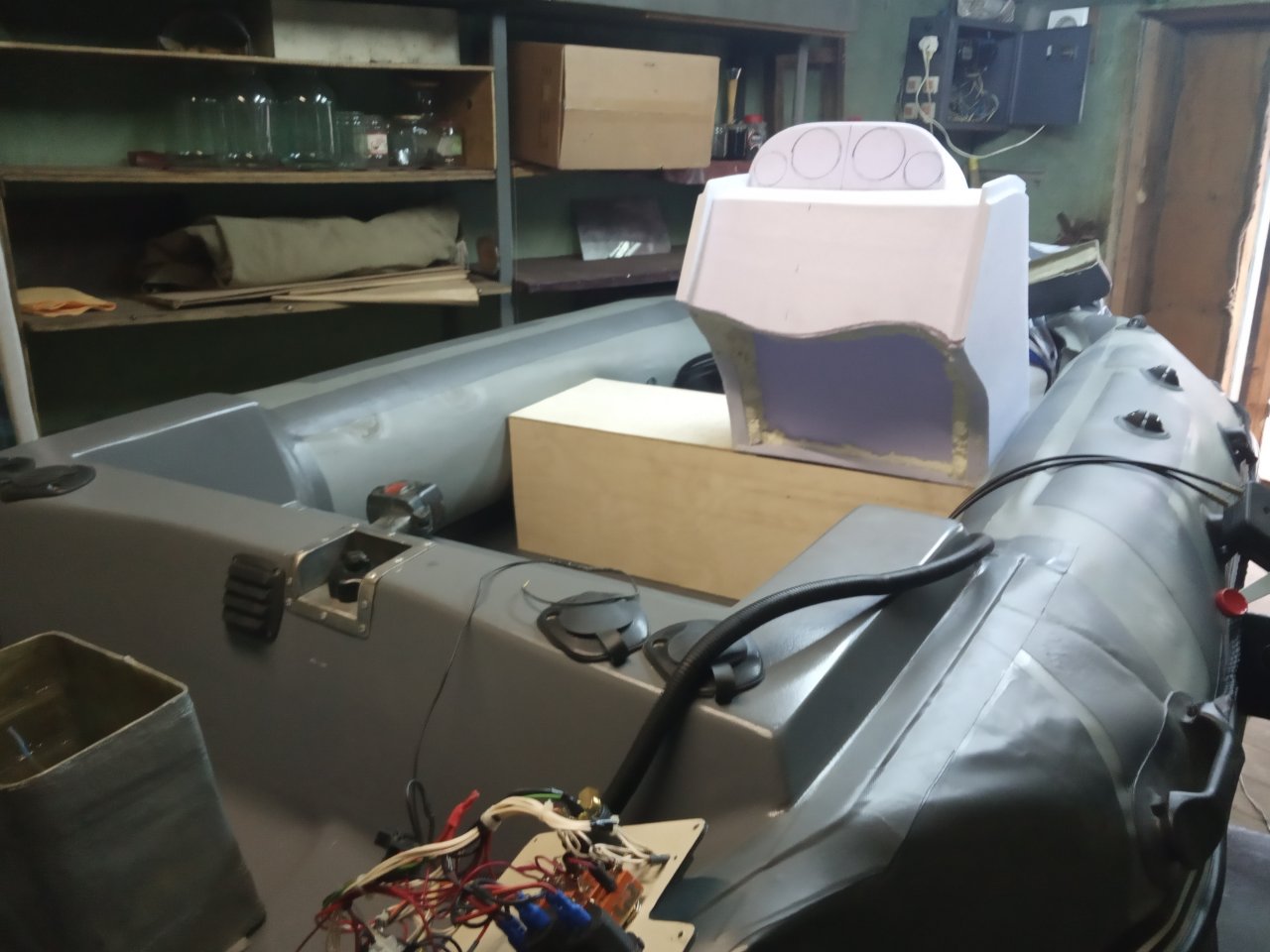

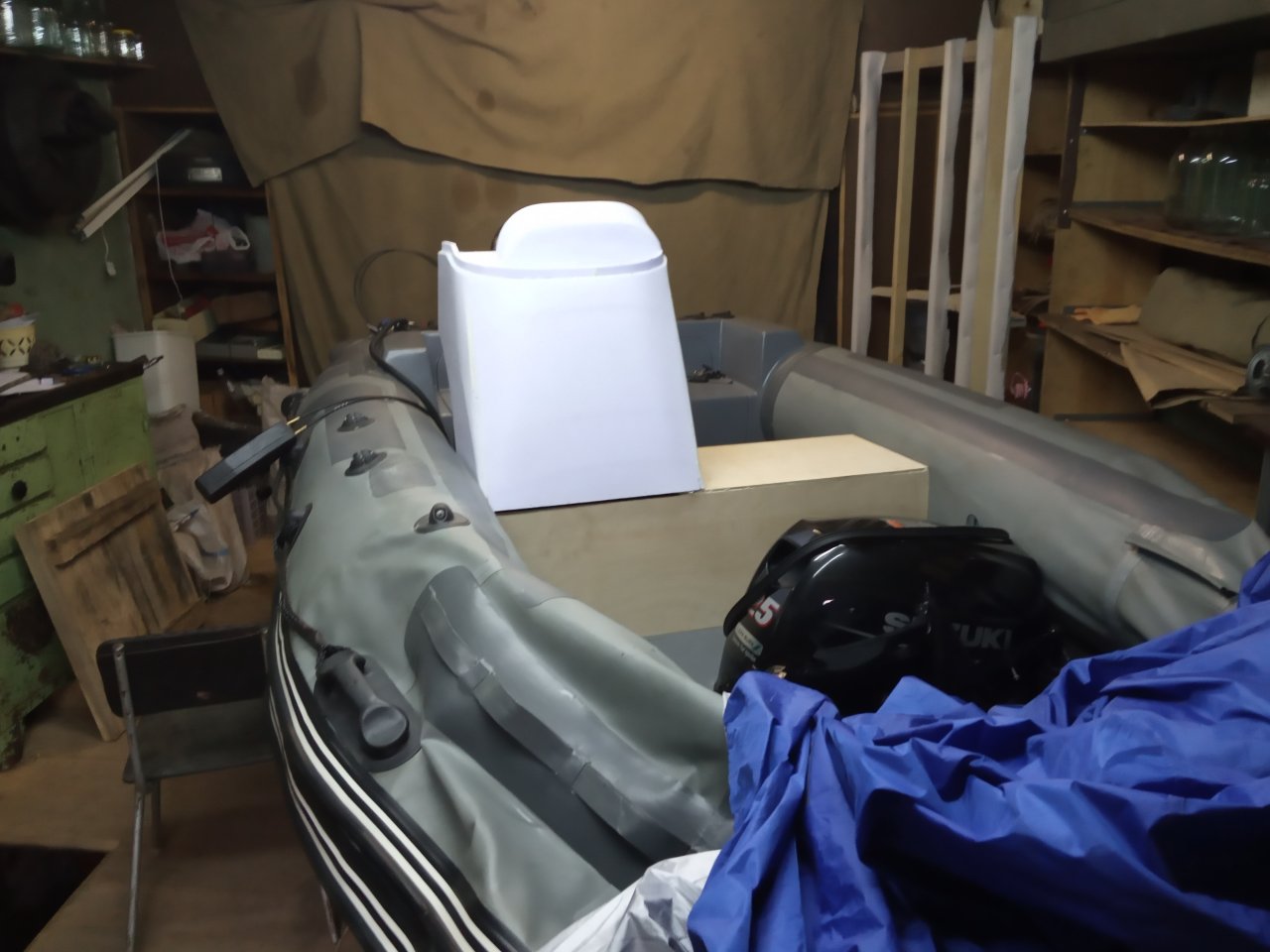

Прикинул , как все в лодке будет стоять .
161426161427161428
Ну и дальше на поклейку-оклейку стеклотканью .


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

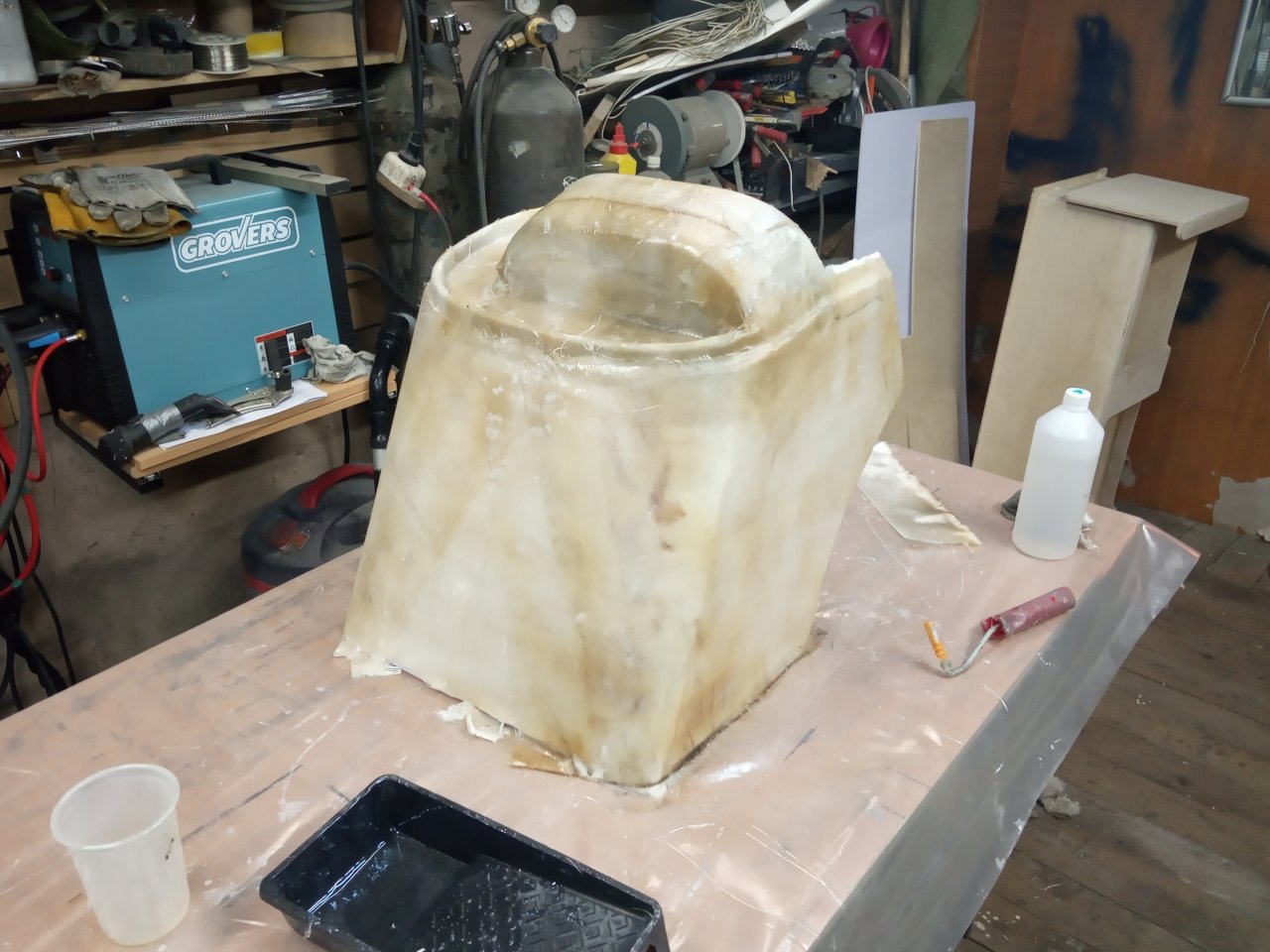

Ящик предполагалось оклеить на 1 слой стекла . Консоль - как получится , главное чтоб жестко было :D .
161432161433

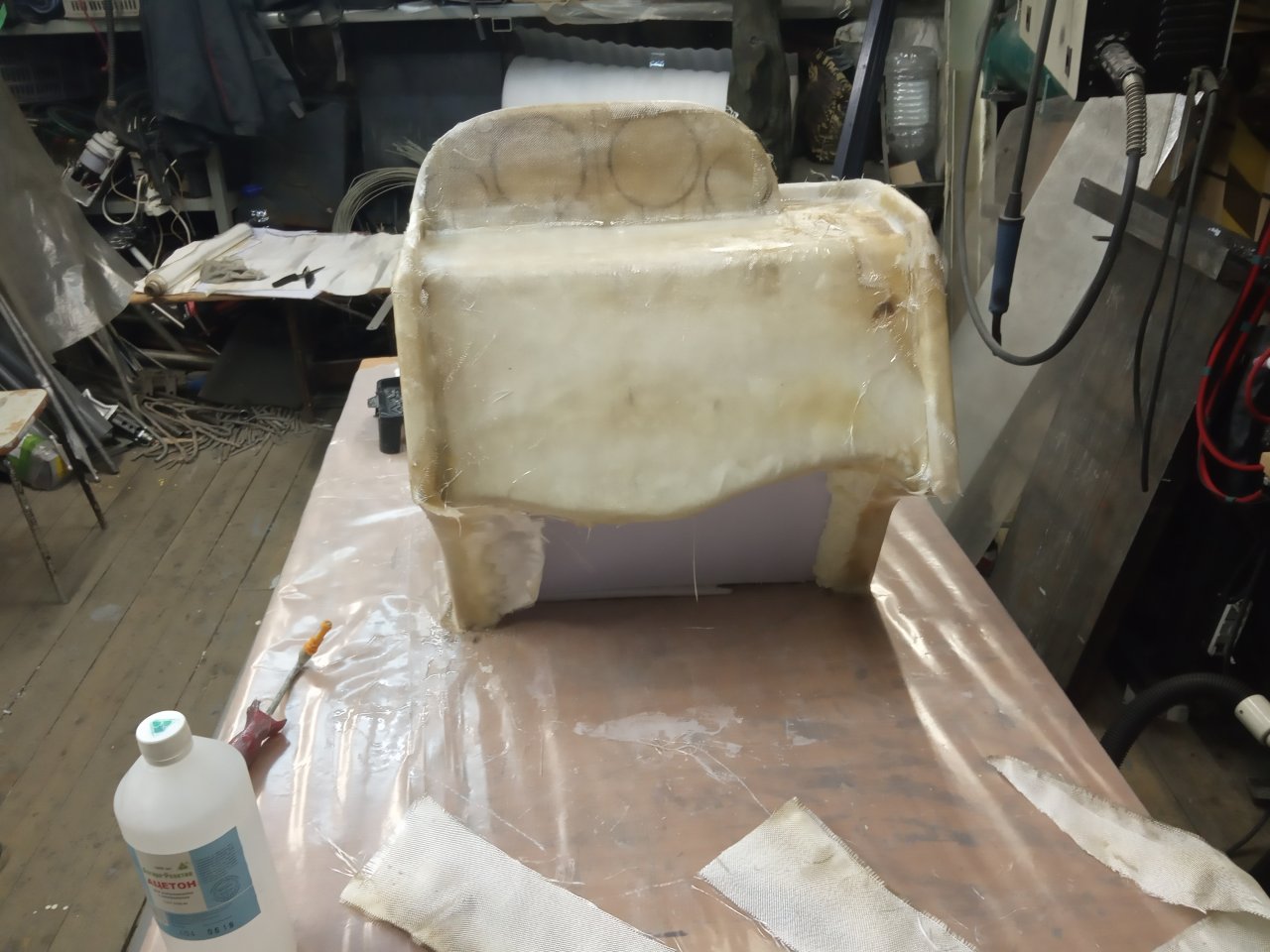

Получилось 5-6 слоев стекла . Использовал более толстое полотно , 0,4 мм толщиной .
Ну далее как всегда самое нудное - шпаклевка -выравнивание- вылизывание ... Сильно выделываться не стал , кое-где косячки есть .

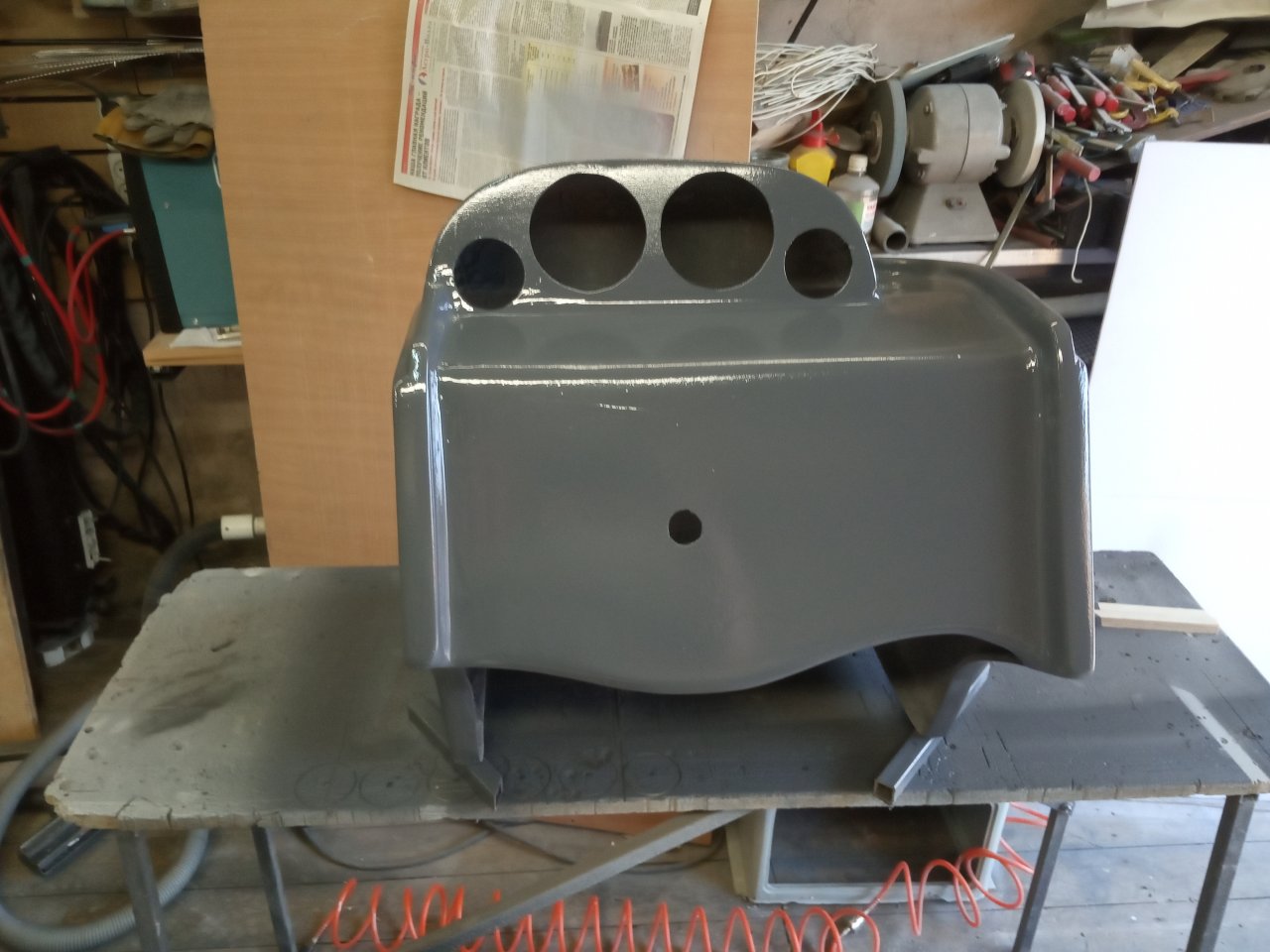

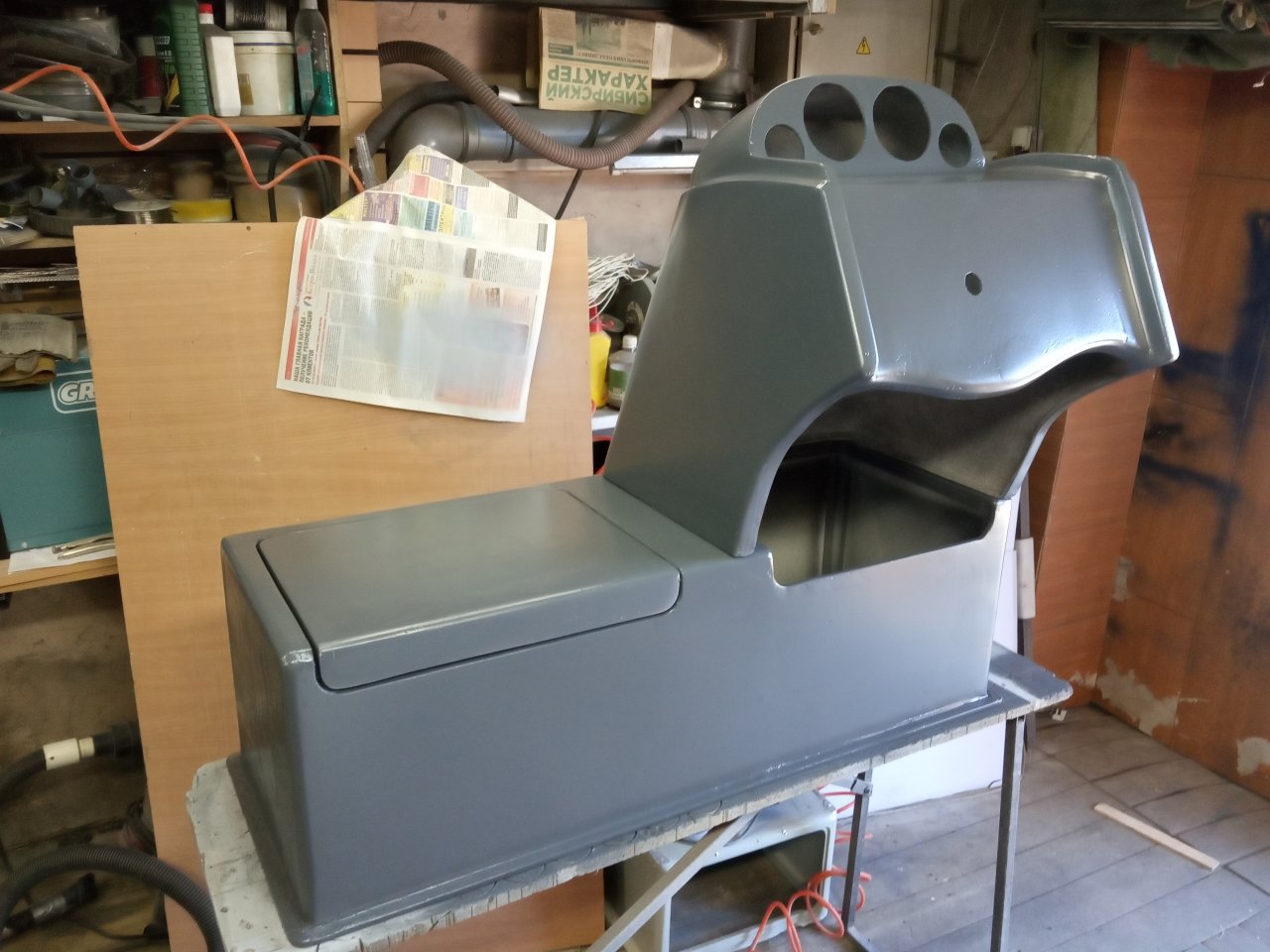

Покрасил , прикинул приборы как будут стоять .
161436161437


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A

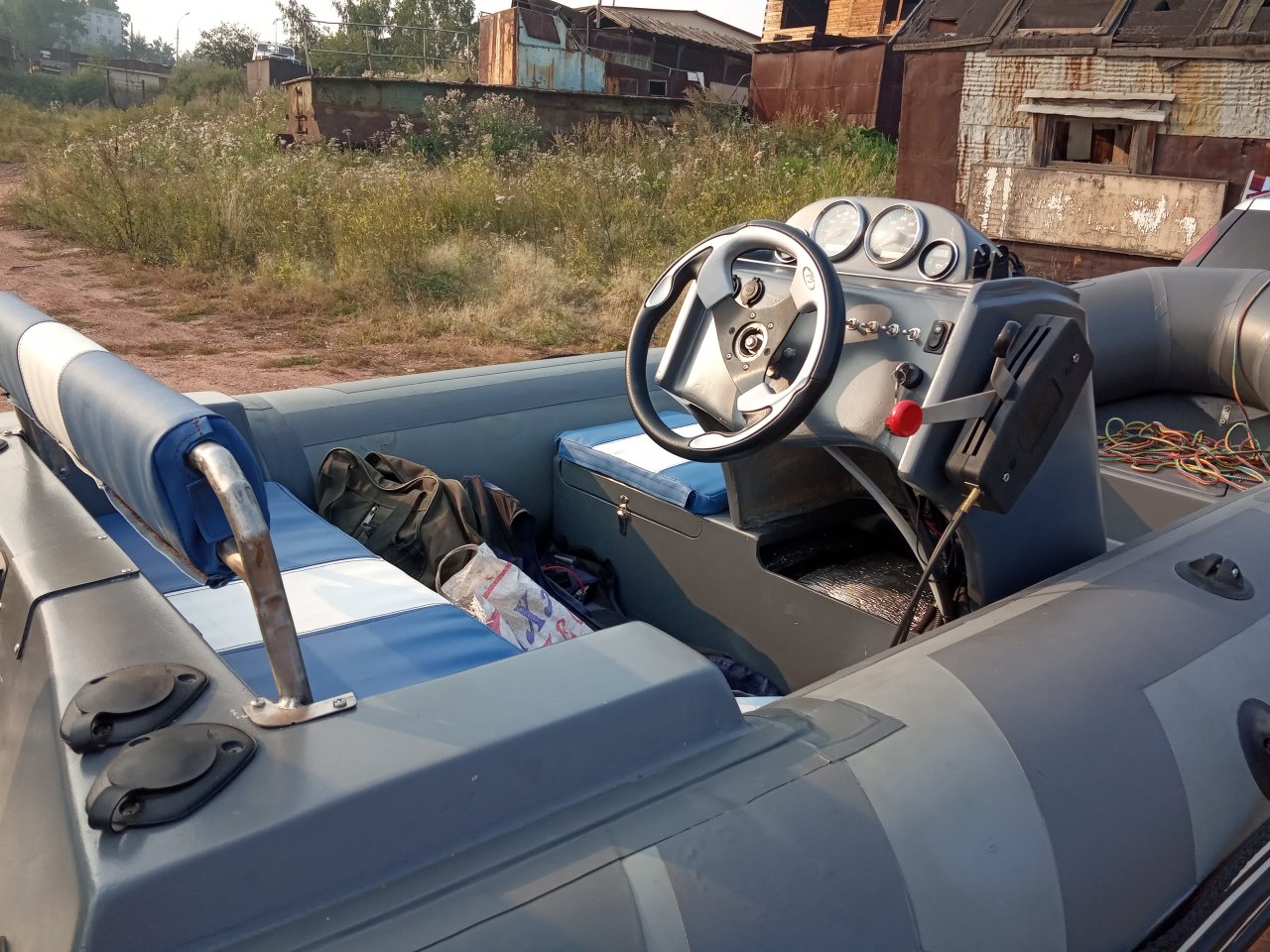

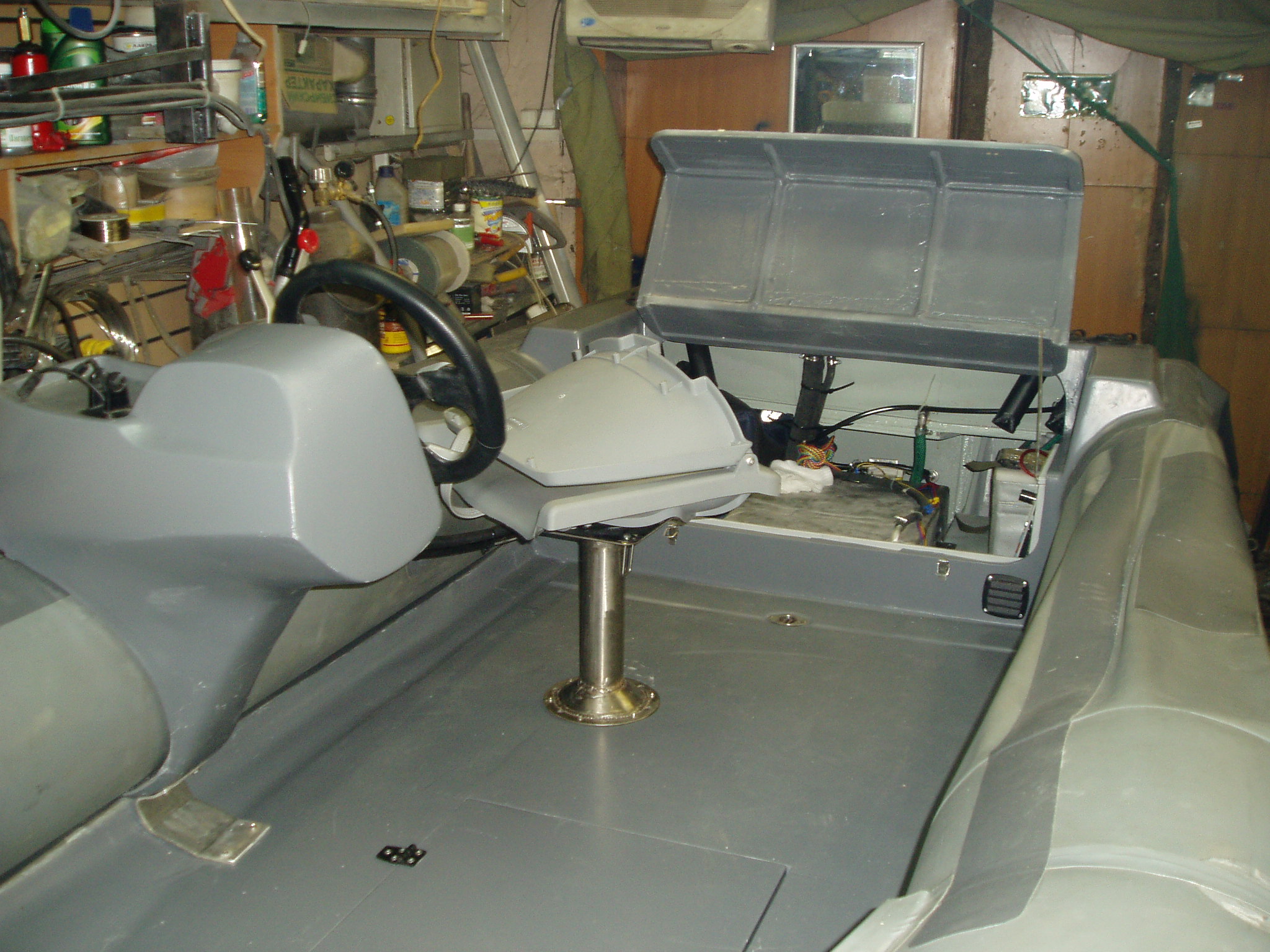

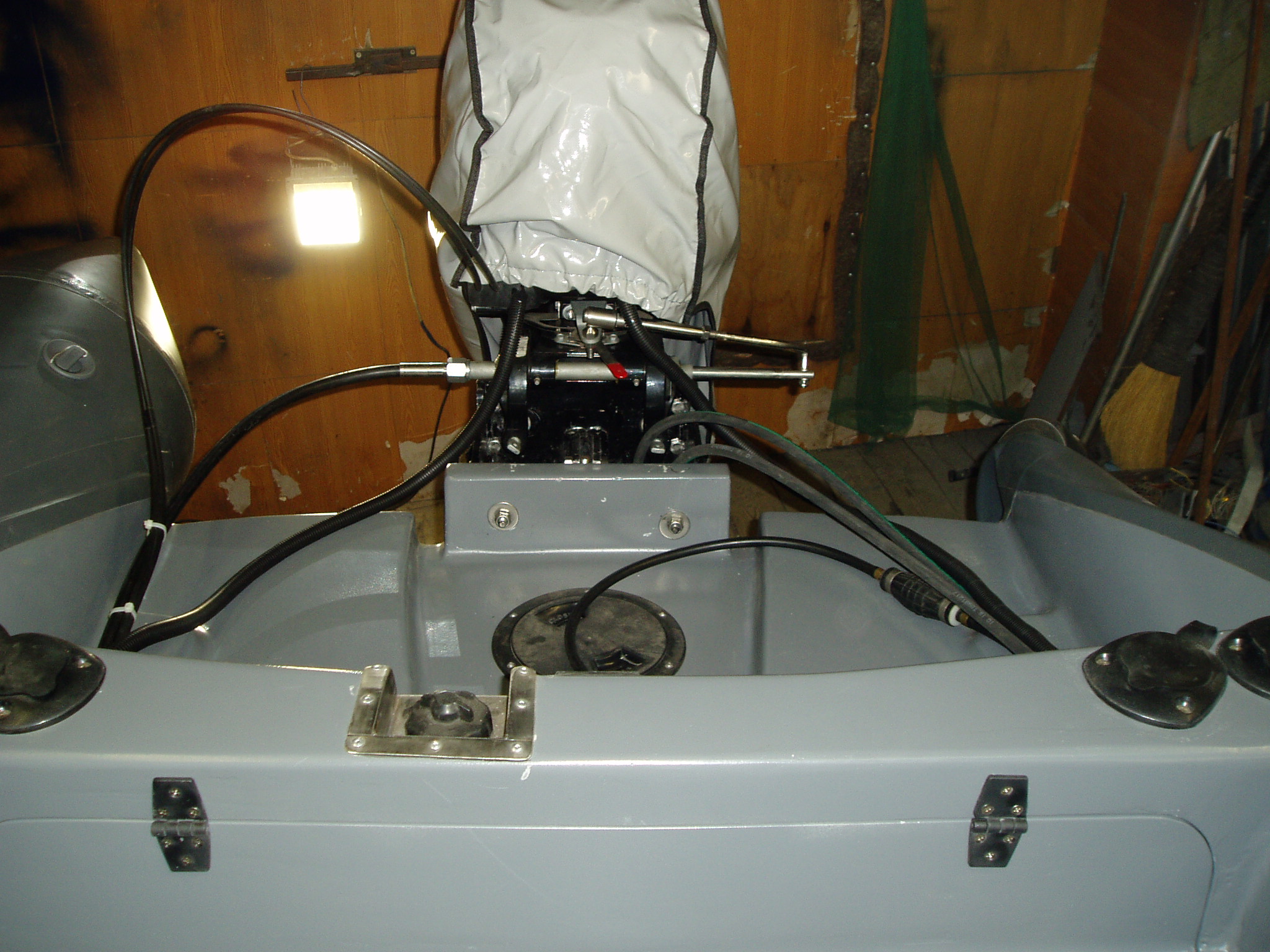

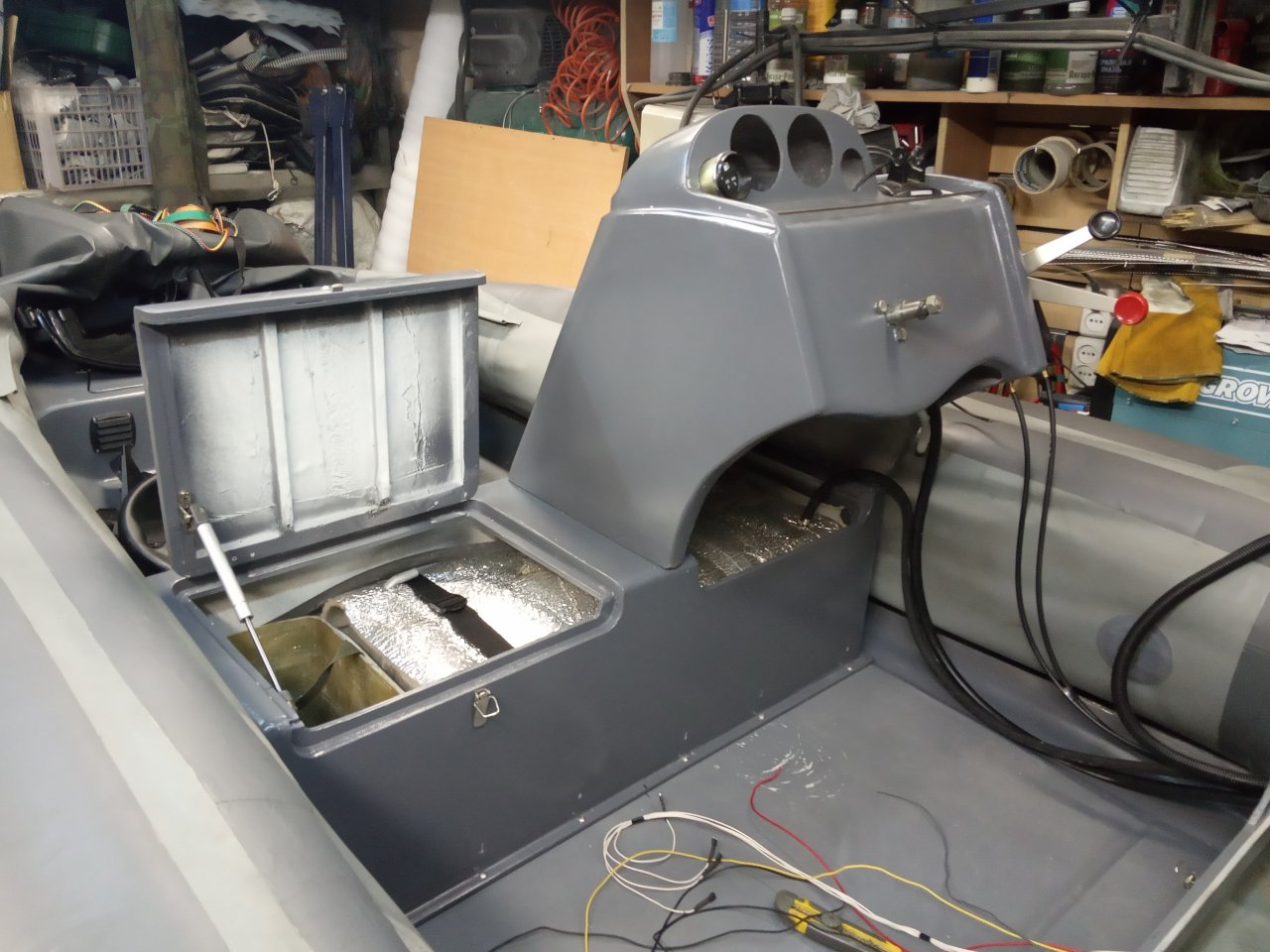

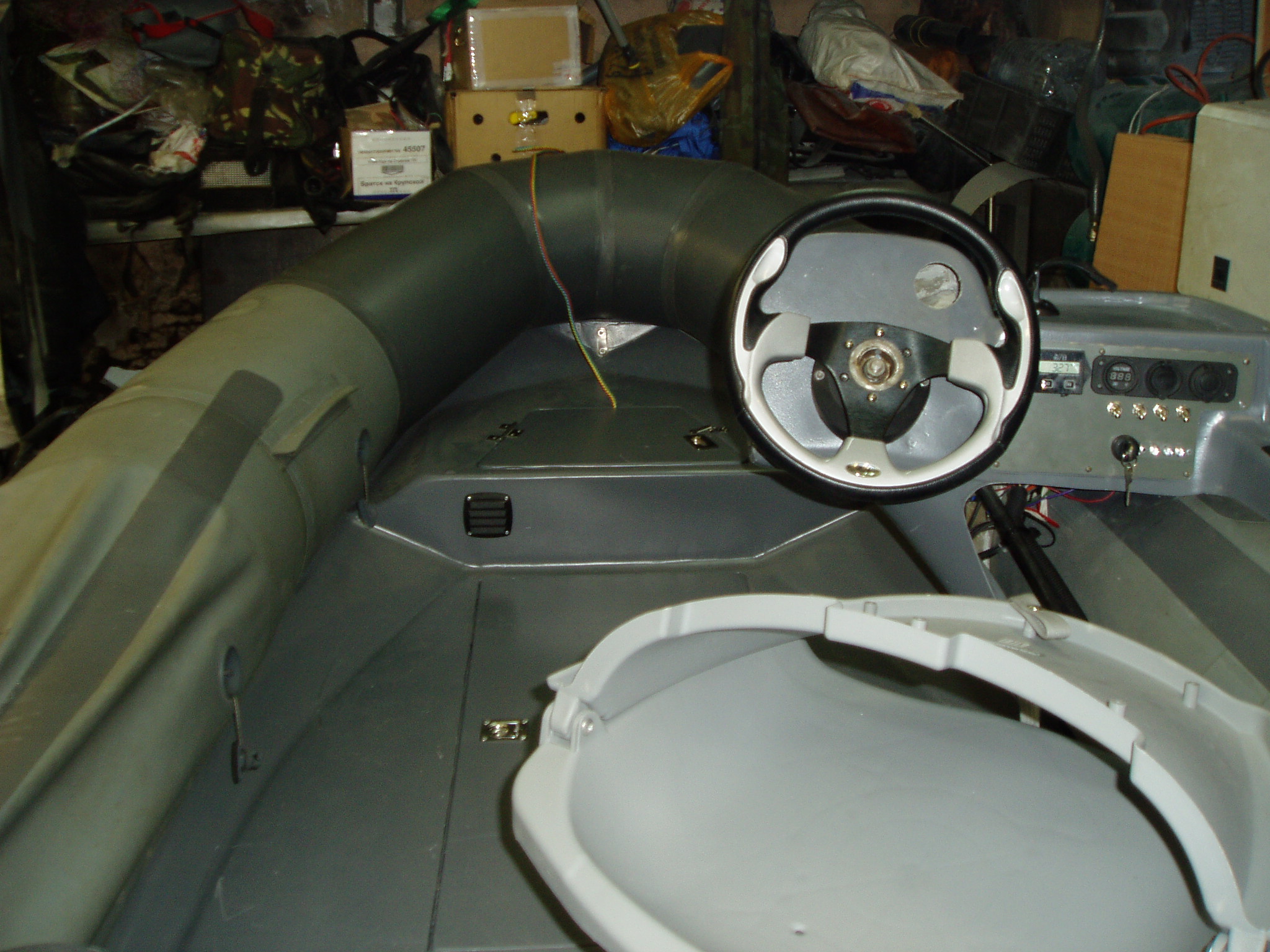

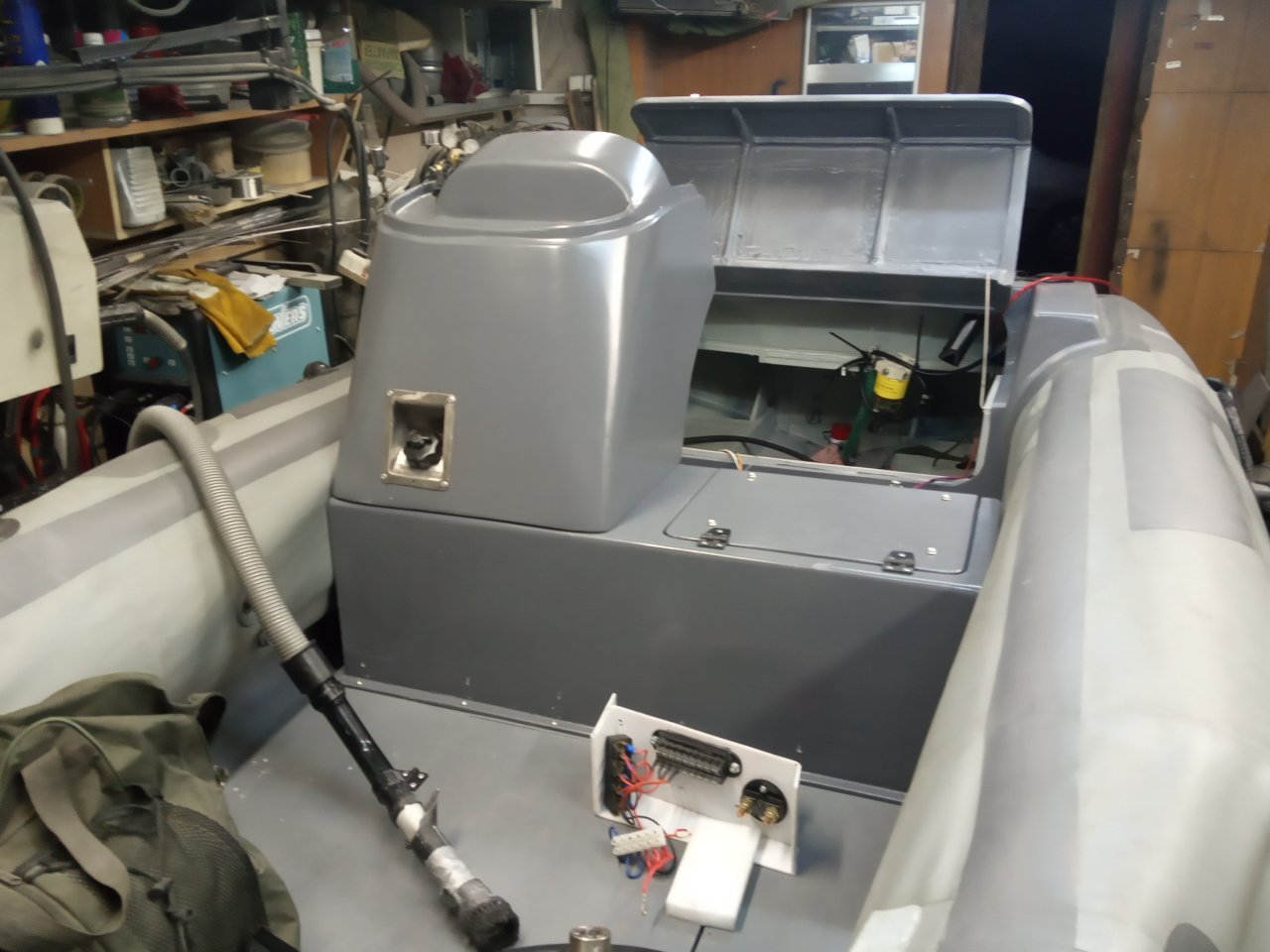

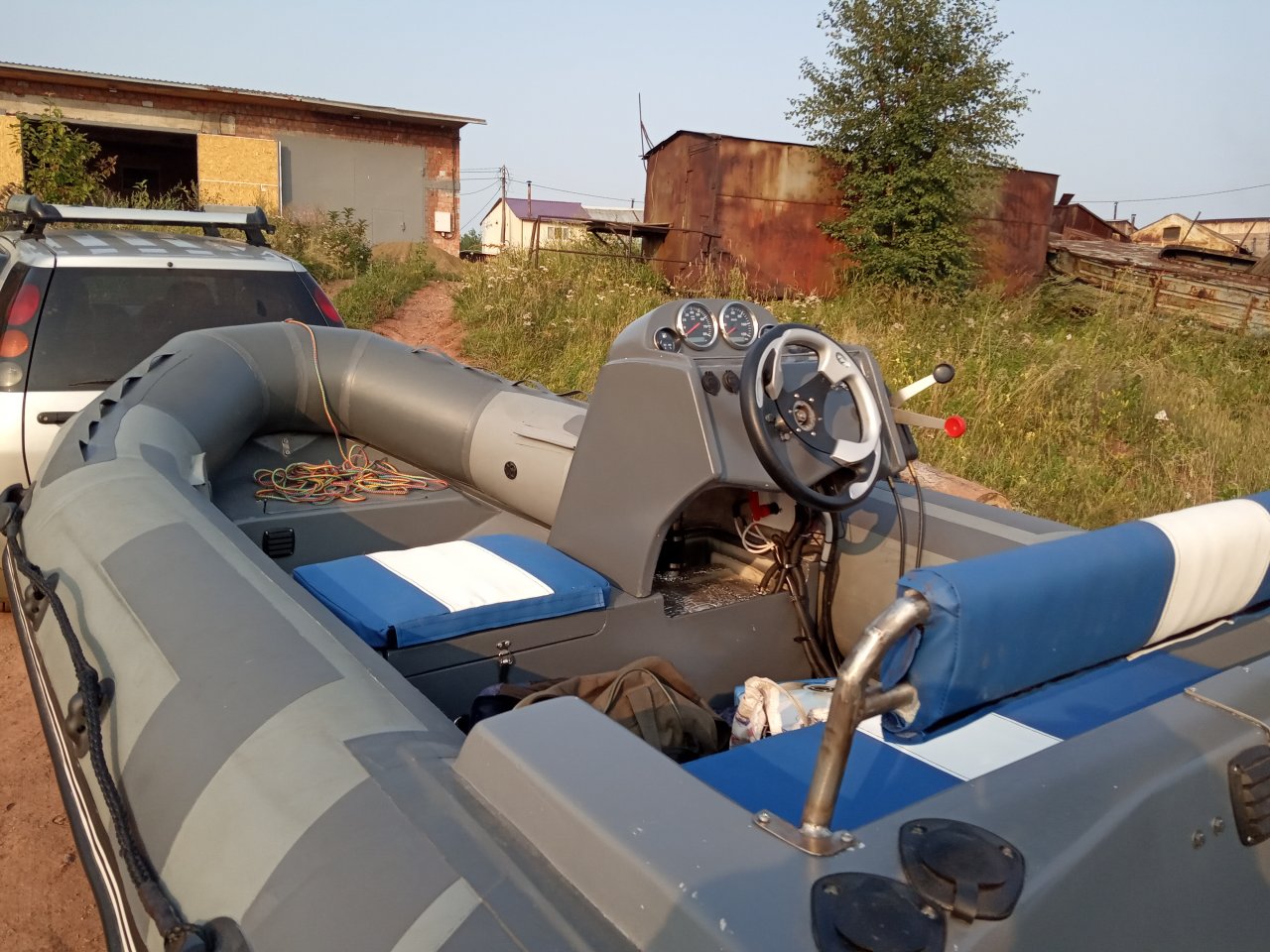

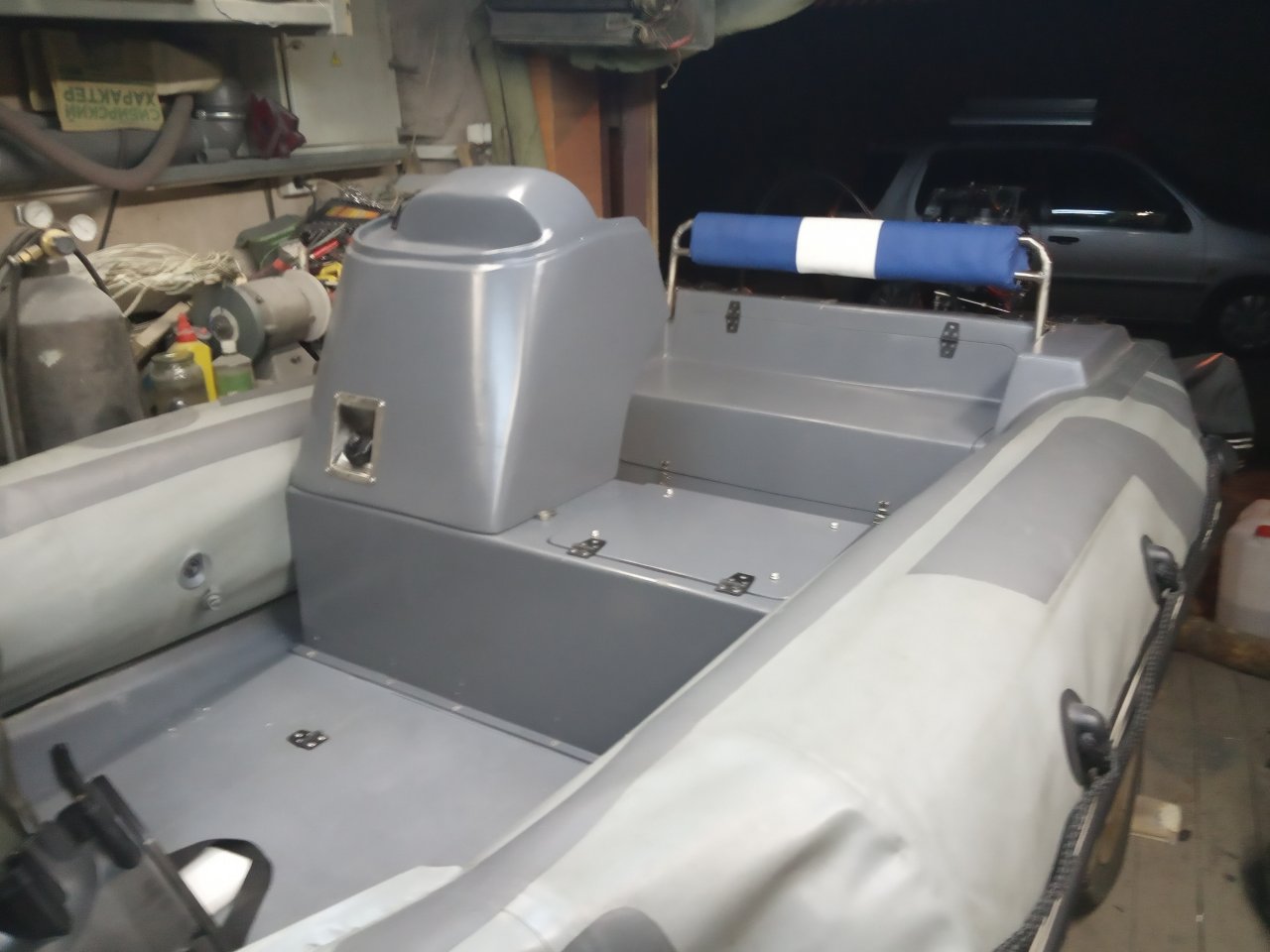

Установил все это дело в лодку :
161438161439

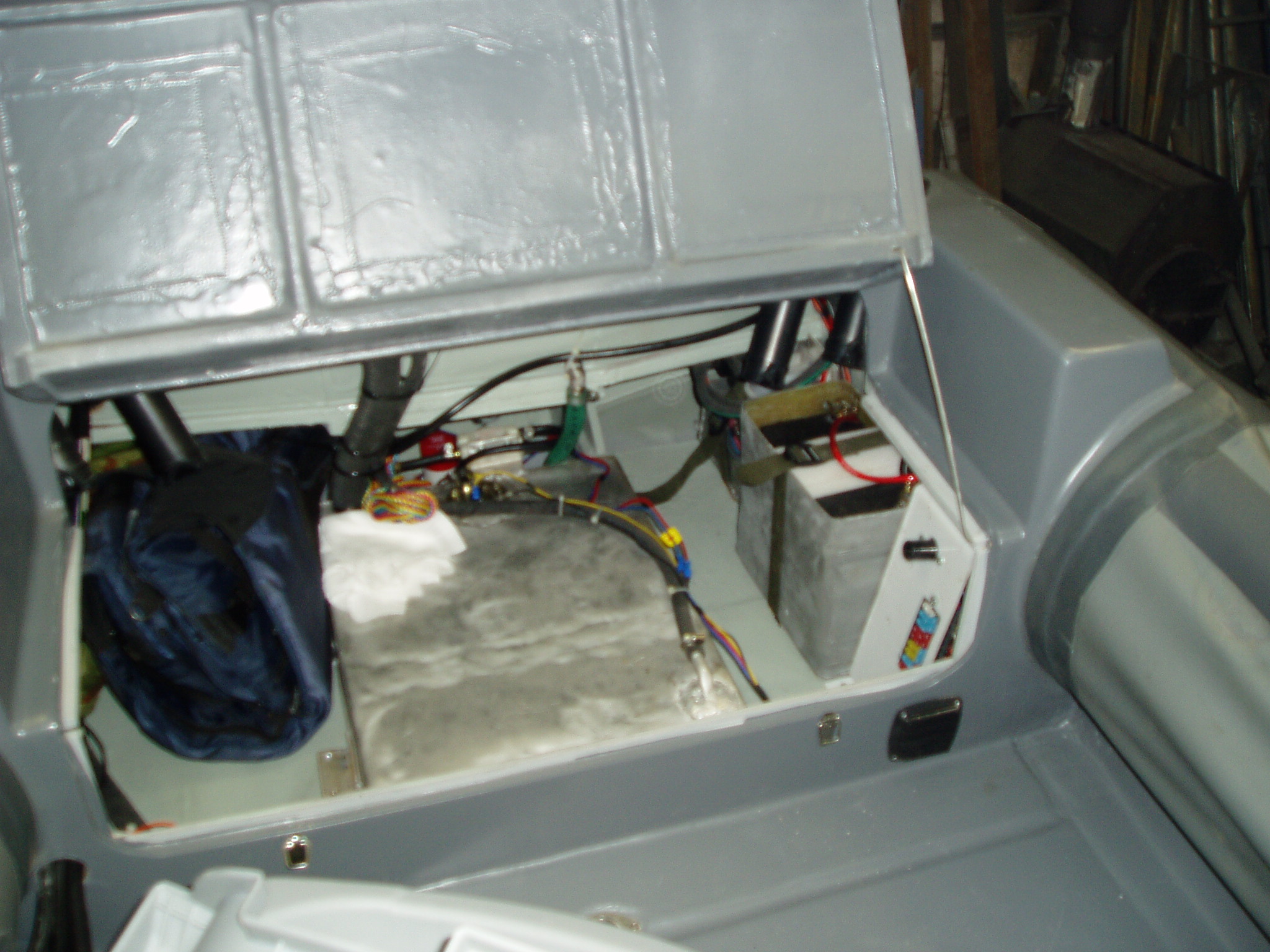

На втором фото видно , как размещен бак . Бак еще дополнительно привязан к полу 3-мя ремнями . Слева короб под аккум , тож привязывается после установки аккума .

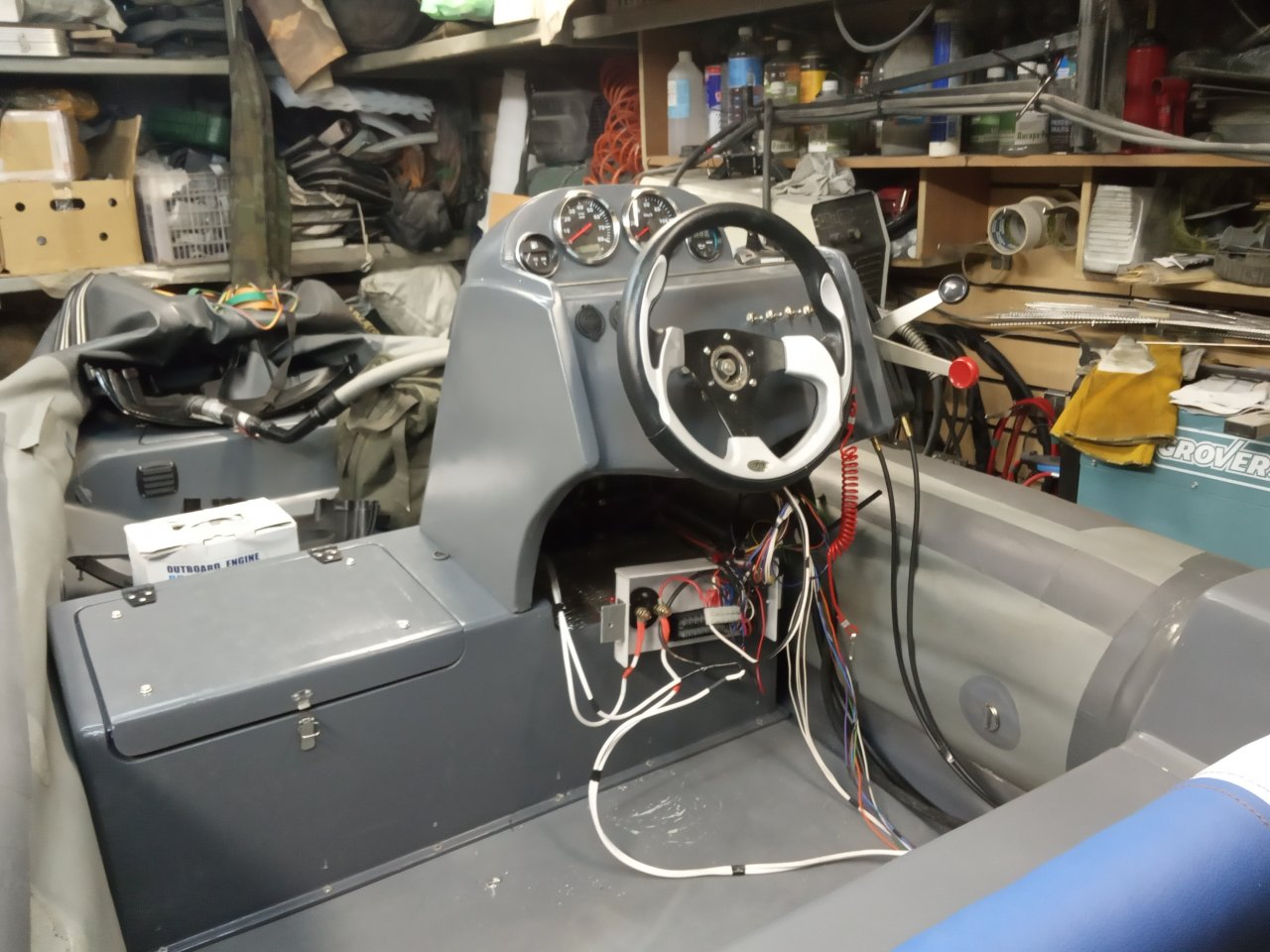

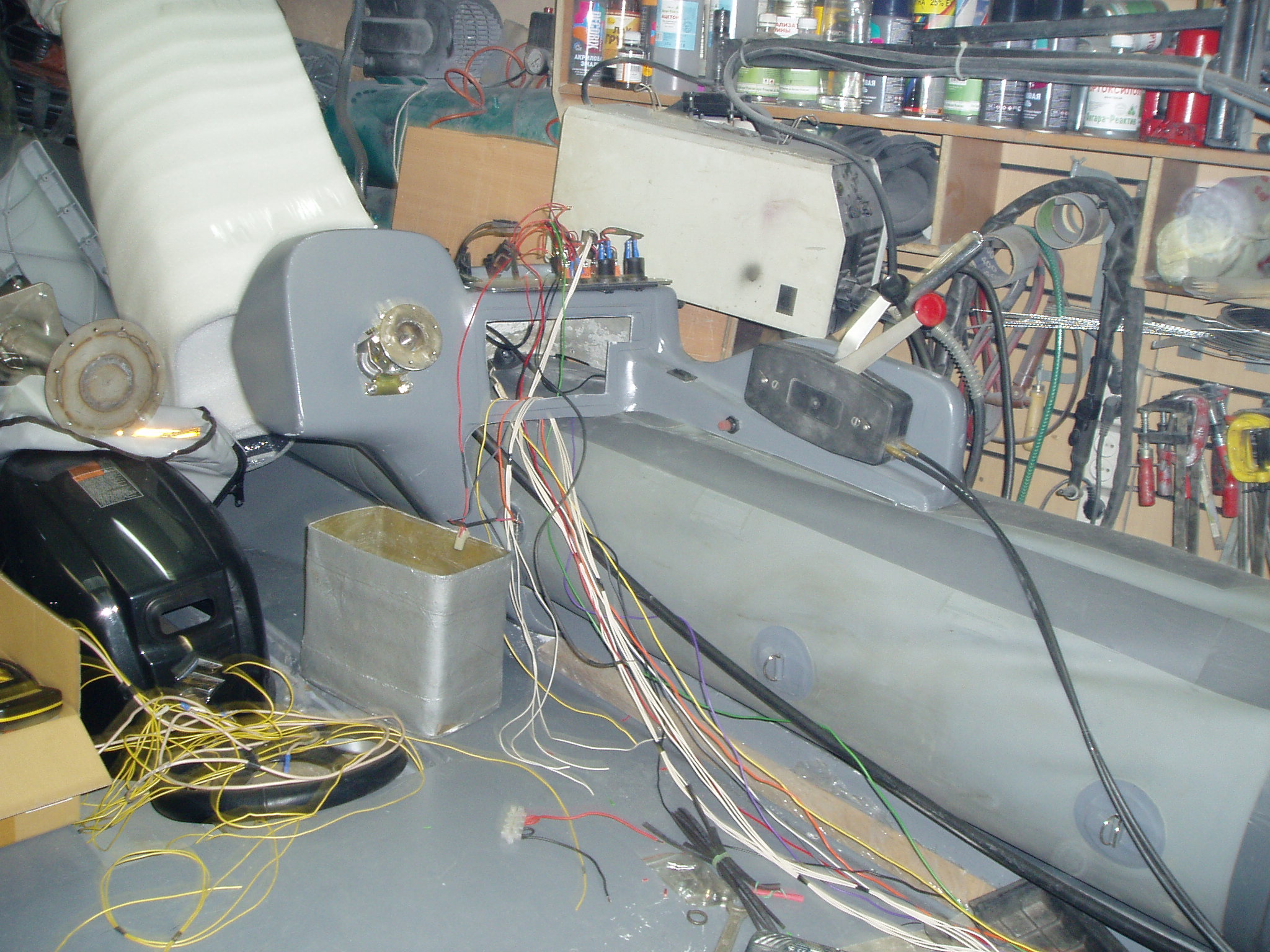

Ну и далее е...ля с проводкой пошла :D
161440
На проводочки ушло почти 5 дней ... Пока все сгруппируешь-определишь , что-где-куда должно идти ... Застрелиться проще . В проводке заложен потенциал на рост - если вдруг захочу ставить таргу - провода останется продернуть только в тарге , а не пихать по новой .
Попутно сделал спинку на диван , пошил седухи мягкие в количестве 2-х штук . На диван и на консоль .
161441


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A
Ну и после общей сборки поехал на испытания ... Катал на 11 и 13 шаге . На 11 шаге скорость получилась 40 км.ч. На 13 шаге - 46 км.ч. Но мот недокручивает по оборотам . На 13 шаге 5000-5100 всего получилось . На 11 шаге чет не догадался посмотреть .

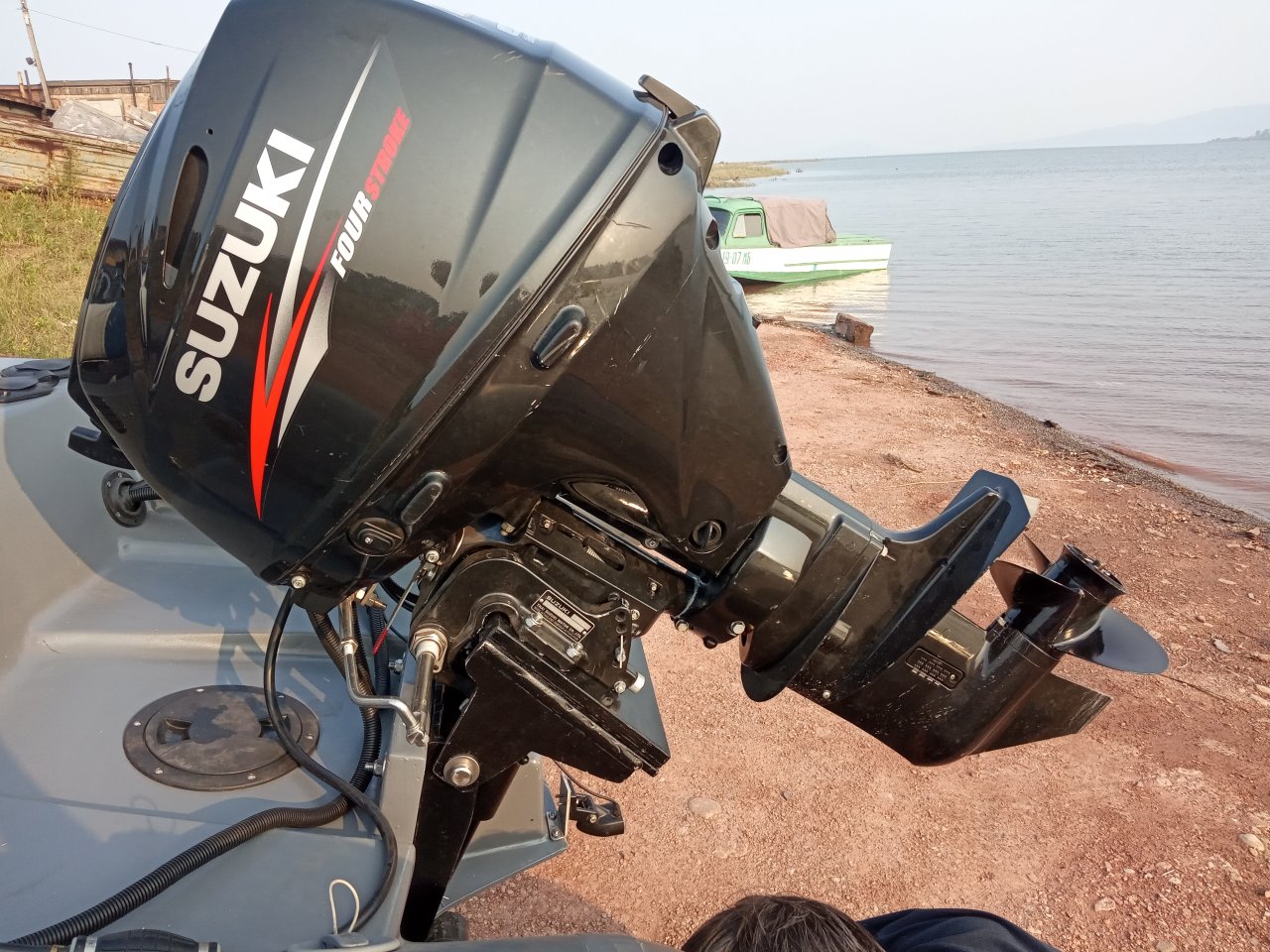

Понравилась одна особенность на триме- приподымаешь мот на макс. скорости - получается как пинок под жопу . Как будто турбина включилась . Скорость возрастает на 3-4 км.ч.
Да , и с развесовкой угадал - со мной одним лодка не очень кренится направо ( справа сижу ) .
161442161443161444161445

Уговорил жену сесть в лодку . Она ну очень панически боится сей агрегат :lol: . На 13 шаге скорость упала до 40 км.ч. На 11 еще не уговорил :) .

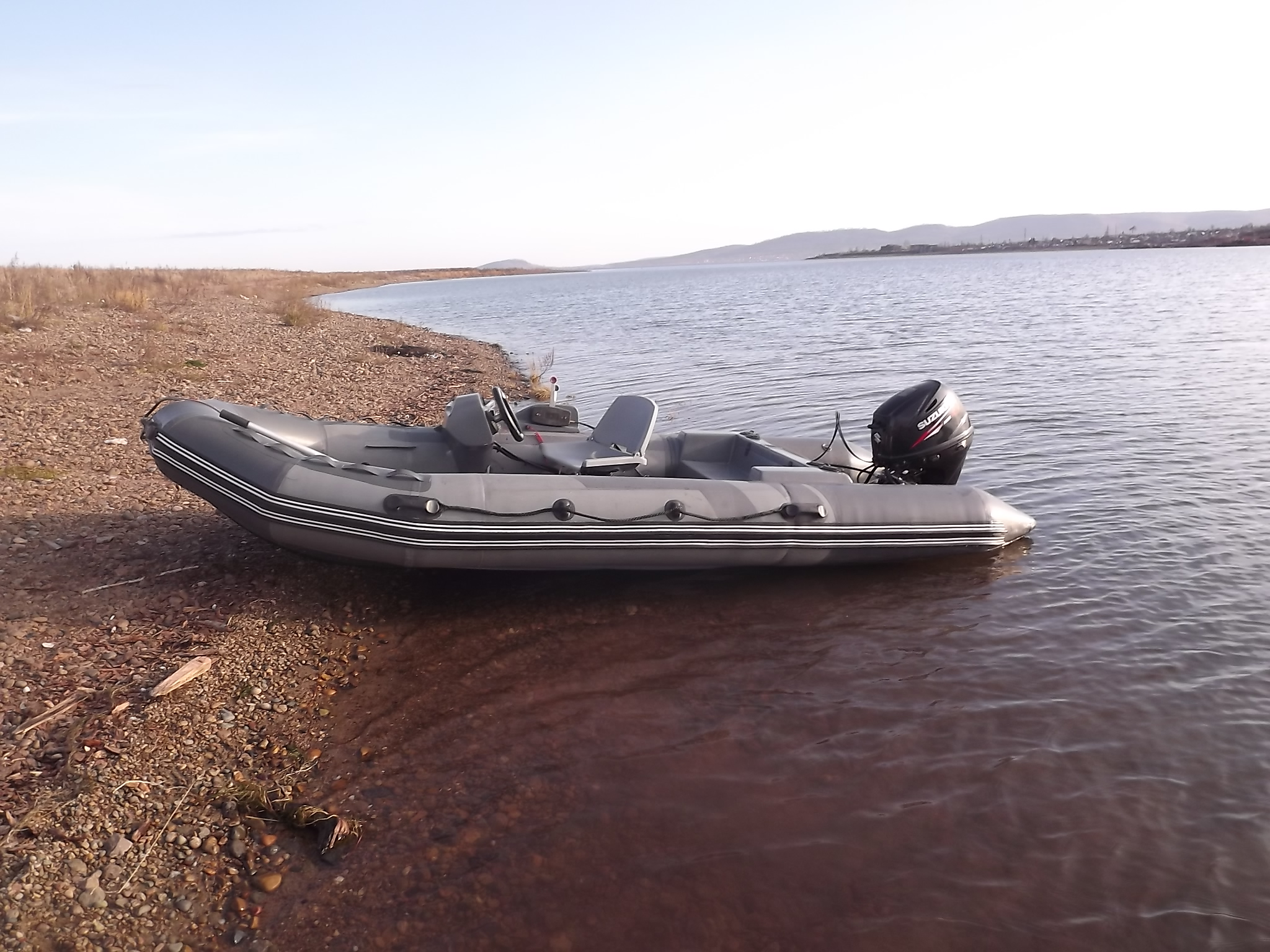

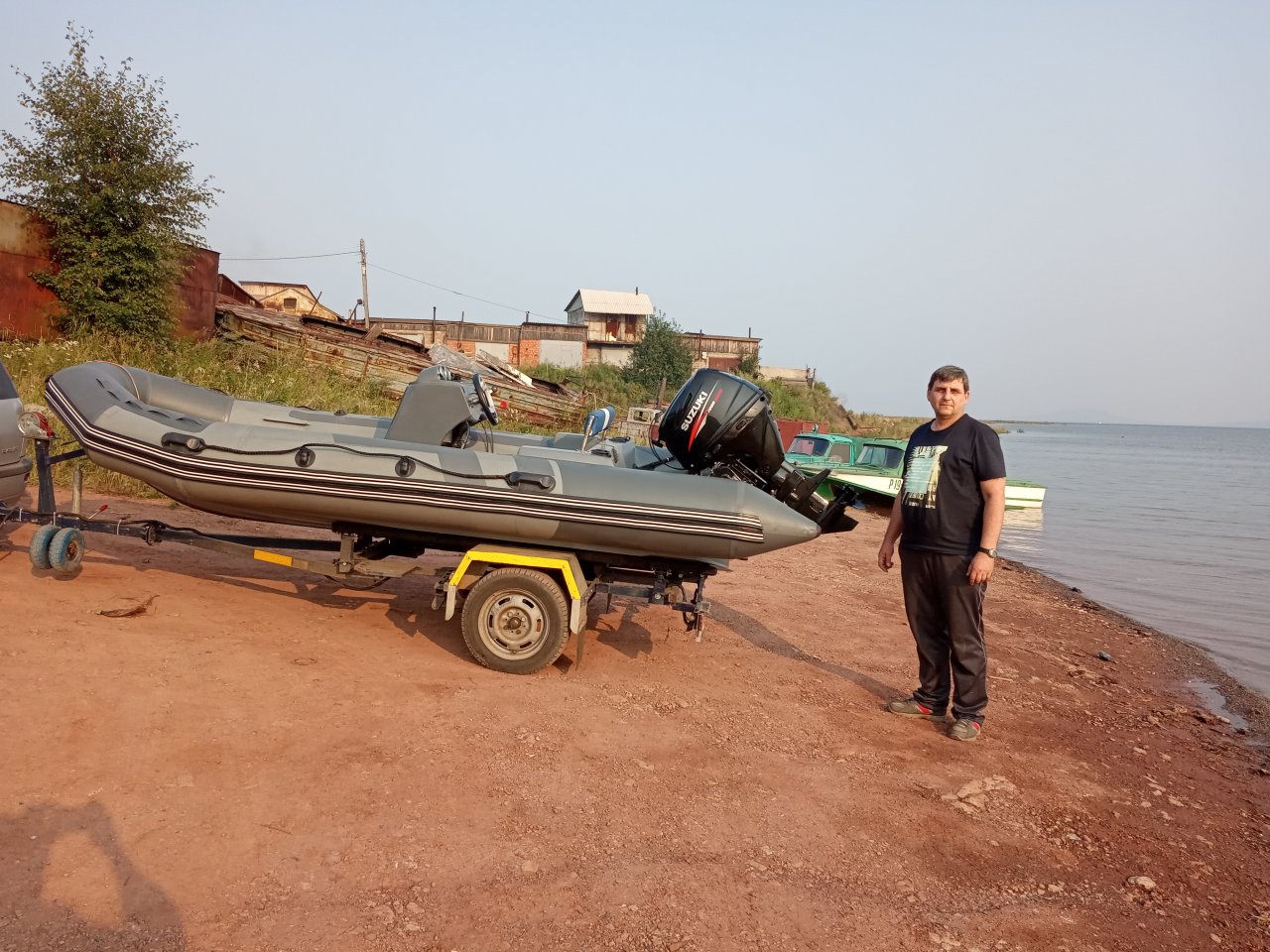

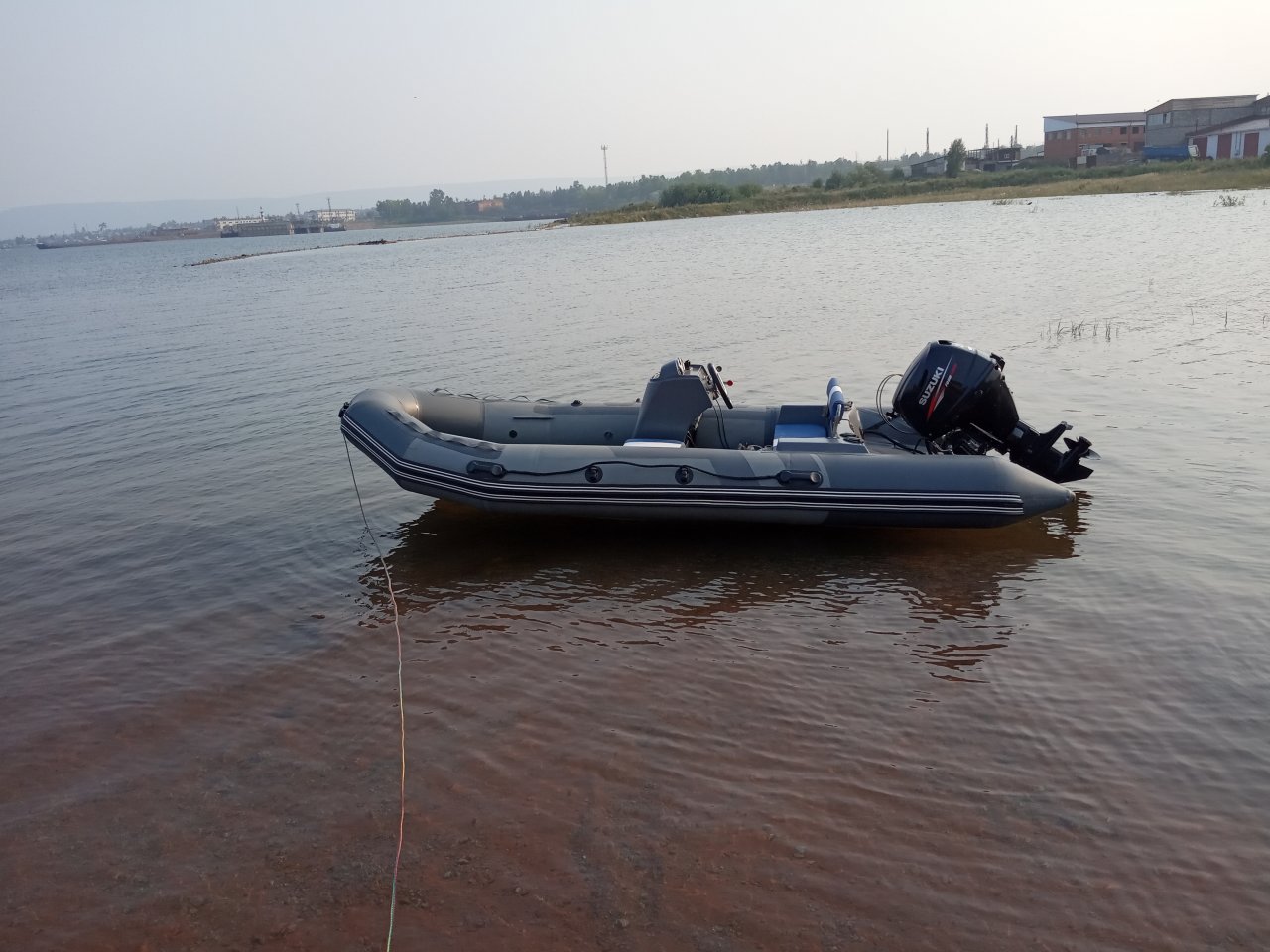

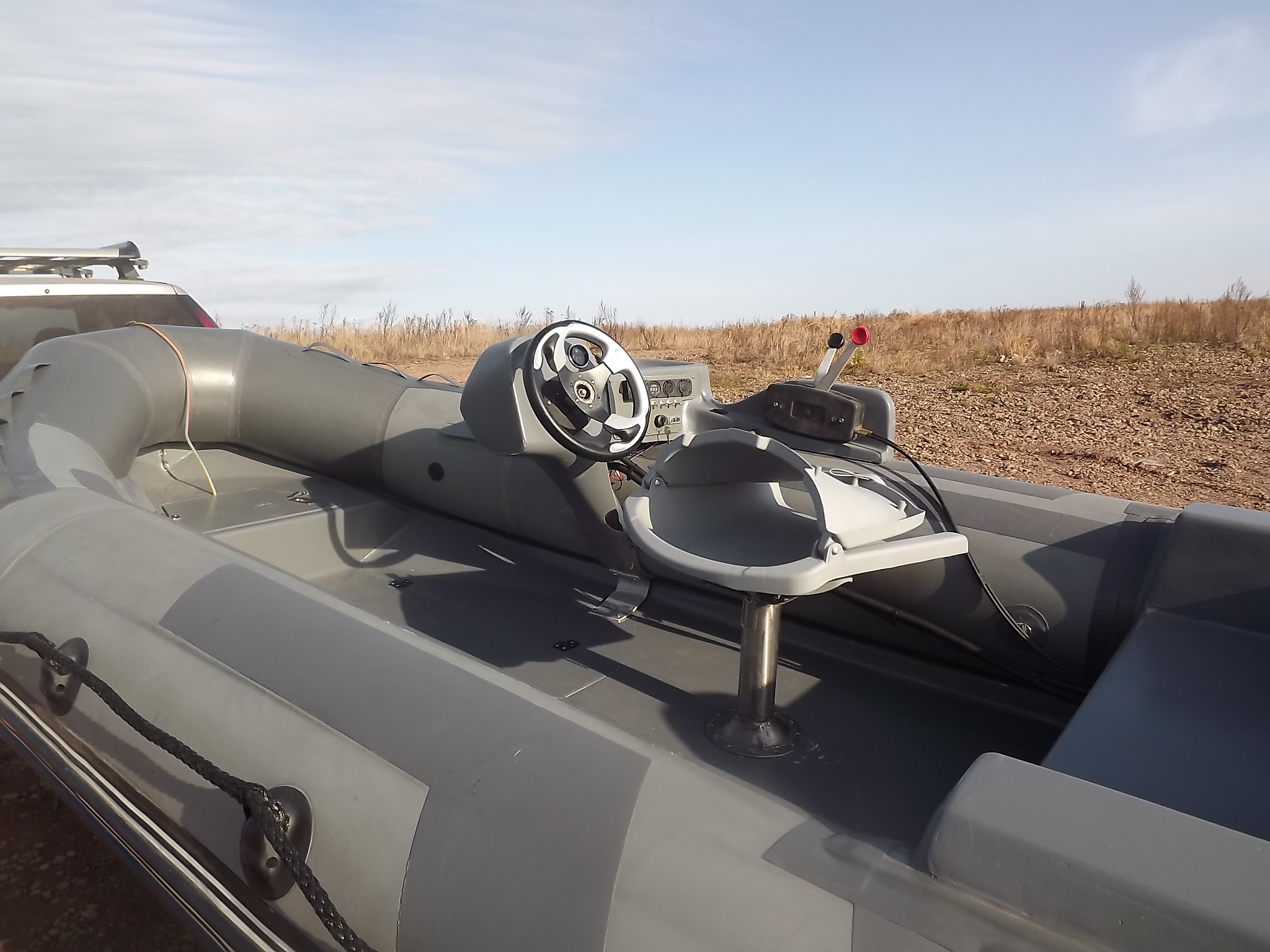

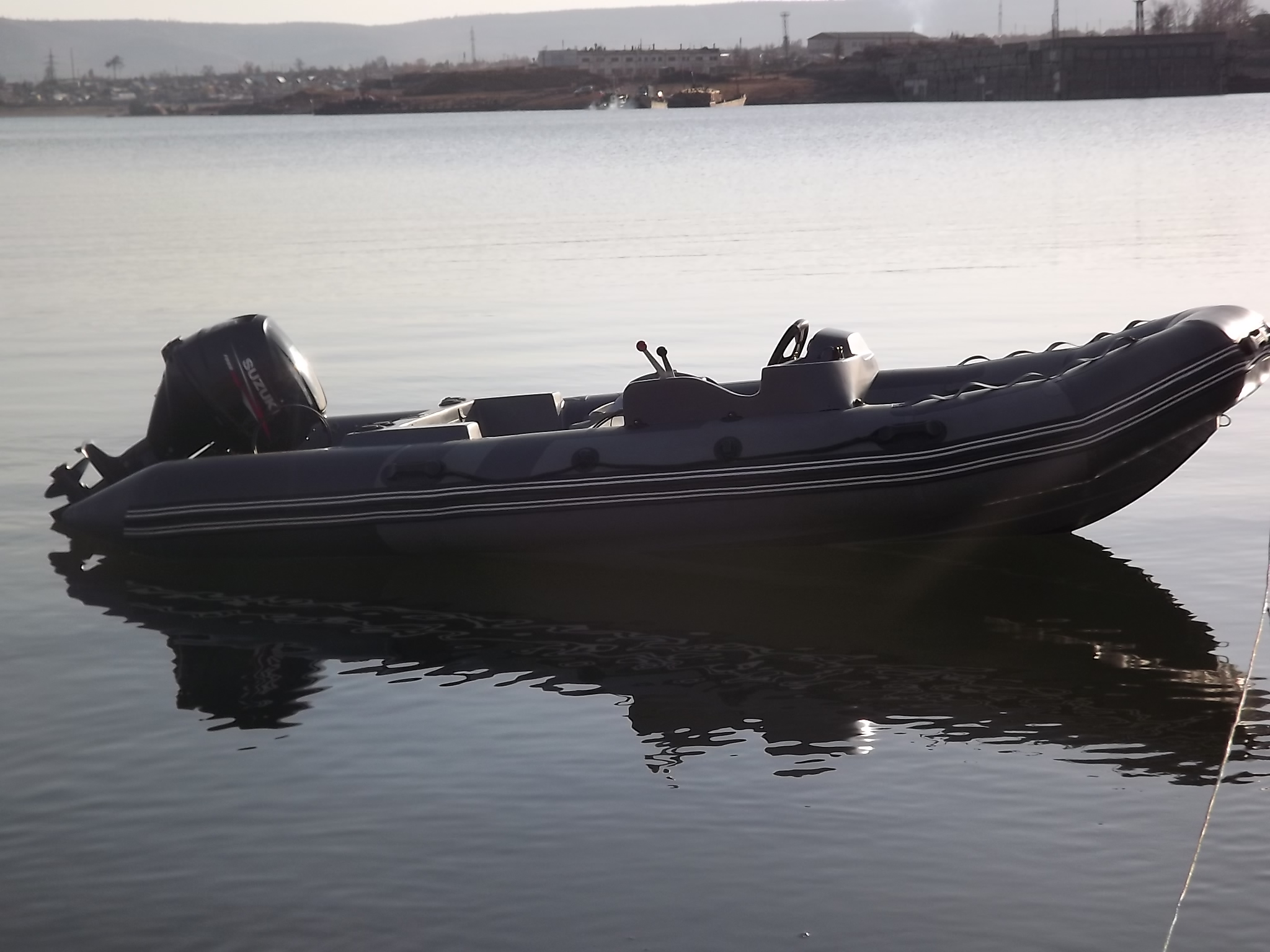

Вот так стоит сейчас на воде . В баке 40 л. бенза . На втором фото - как было .
161447161446
Разница я думаю видна .


Anders

гл. кор. старшина
Регистрация
08.09.2017
Сообщения
146
Карма
69
Возраст
51
Город
Братск
Имя
Андрей
Лодка
РИБ самоделка
Мотор
SUZUKI DF25A
Ну и поехал в понедельник в ГИМС , регить же надо сей аппарат . Девушки сказали , что такое (самоделки) рассматривает только начальник . Во вторник встретился с ним . Были предоставлены эскизный проект , ДКП на мотор . Он (начальник который ) , посмотрев все это - начал морозится , что мне надо сделать проект в КБ , сделать сертификат . А это все типа делают в Иркутске , это 650 км. от нас . Распечатал даж бумажку , с адресами и фамилиями , к кому надо обратиться . За денюжку конечно .
Ну я то тож не пальцем делан . В курсе что да как по самоделкам . Распечатал приказы , 820 и 339 , которые регламентируют регистрацию подобных аппаратов . Ну и на следующий день пришлось его (начальника ) ознакамливать с этими приказами , а именно с пунктами , касающимися меня в частности .
После получасового чесания репы и нескольких звонков в областное ГИМС (откуда он был вежливо послан работать и не е...ать ни кому мозги - динамик у его телефона хороший , всем слышно ) - было написано заявление на техосвидетельствование судна . В следующий четверг . Так что ждите продолжение сего представления :D

Вверх Снизу
