Решил выделить в отдельную тему.
У меня возникла такая проблема при установке прокладки под головку паронит прогорал или перепускал в рубашку охлаждения. При интенсивной эксплуатации мотора. Даже при установке оригинала не спасала, хотя конечно хватило на много дольше.
Прогорала в основном между цилиндрами.
Тогда я решился на изготовление, как у нормальных моторов с обечайкой из меди или алюминия. Приобрел асбостальной лист марки ЛА-2 толщиной -1,5мм.
Фрезернул головку на 1мм (больше нельзя, а то будет задевать электроды свечей) , и вырубил прокладку.

По началу моторчик работал просто отлично, но потом начал греться и в цилиндрах появилась вода.
Вскрытие показало отслоение верхнего слоя от основание соответственно пропуск и воды и газов.


Поэтому решил сделать из простого маслобензостойкого паронита толщиной 1,5мм.

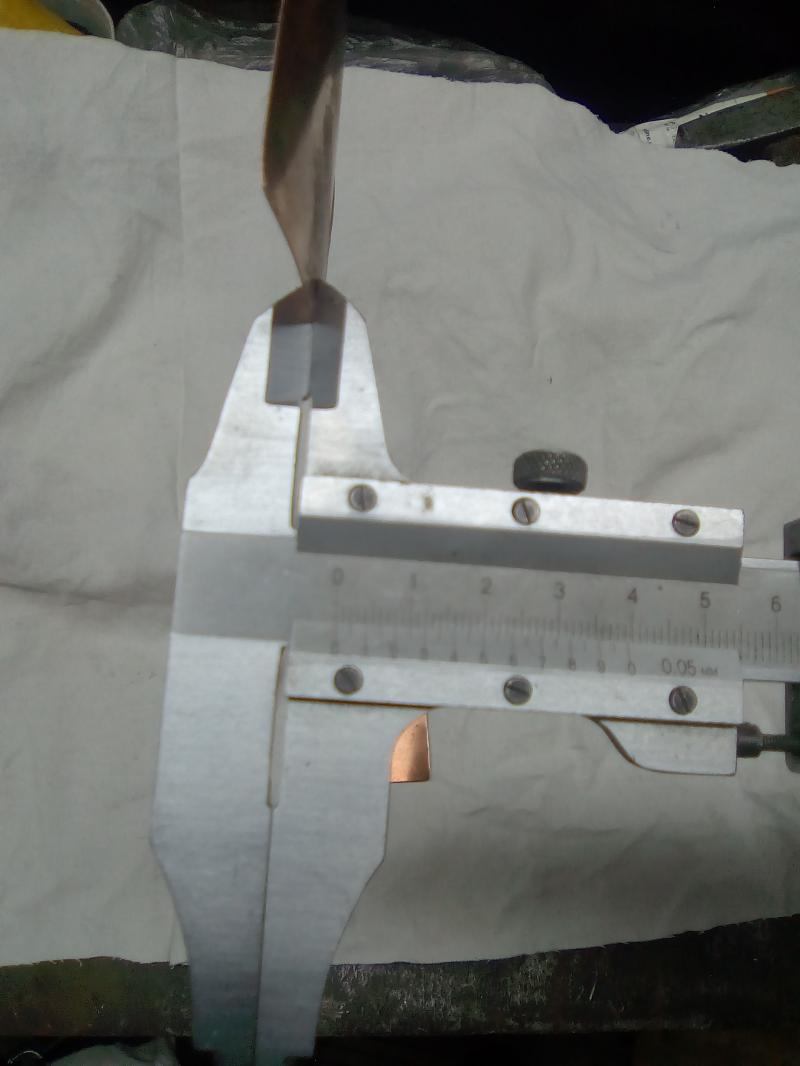

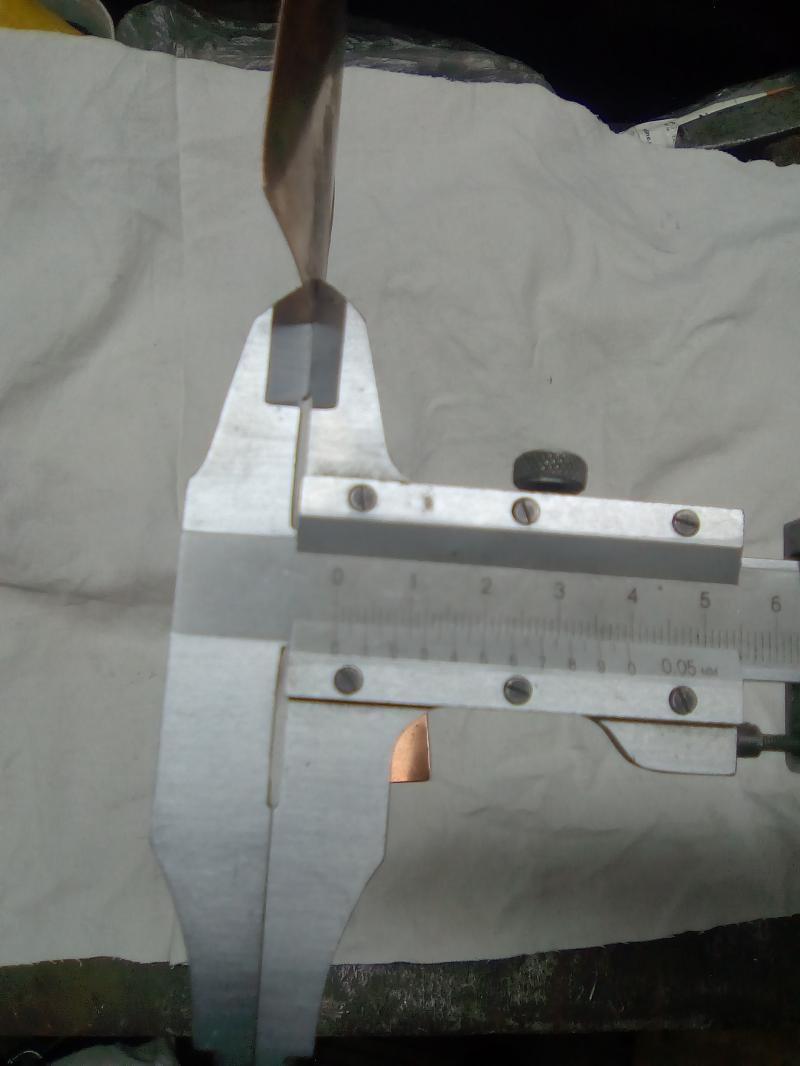

Взял медь толщиной 0,25мм

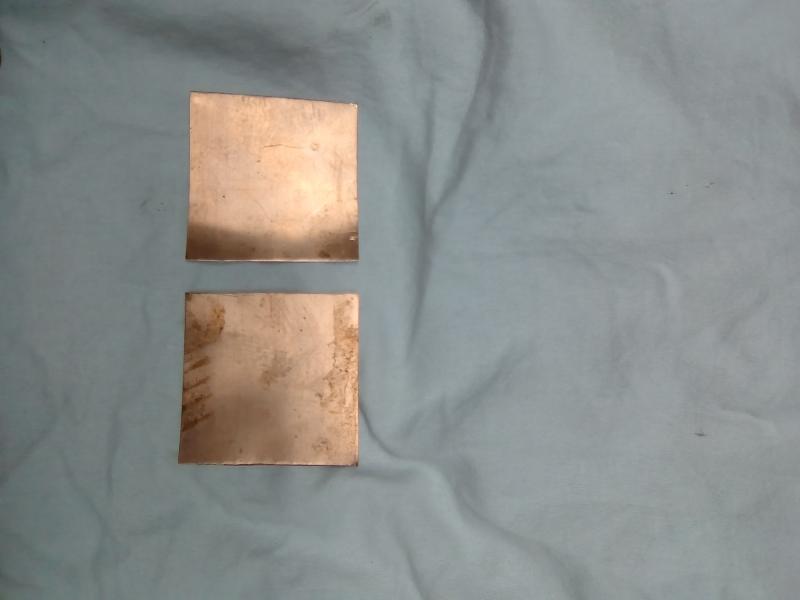

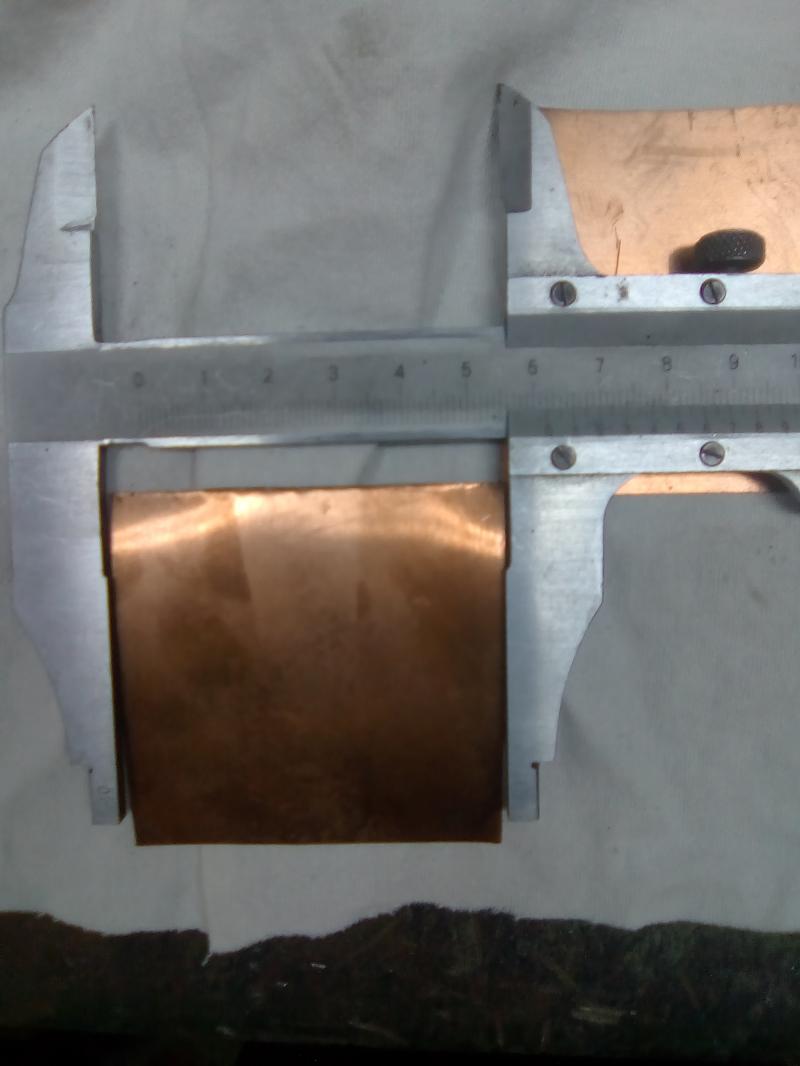

вырезал заготовки

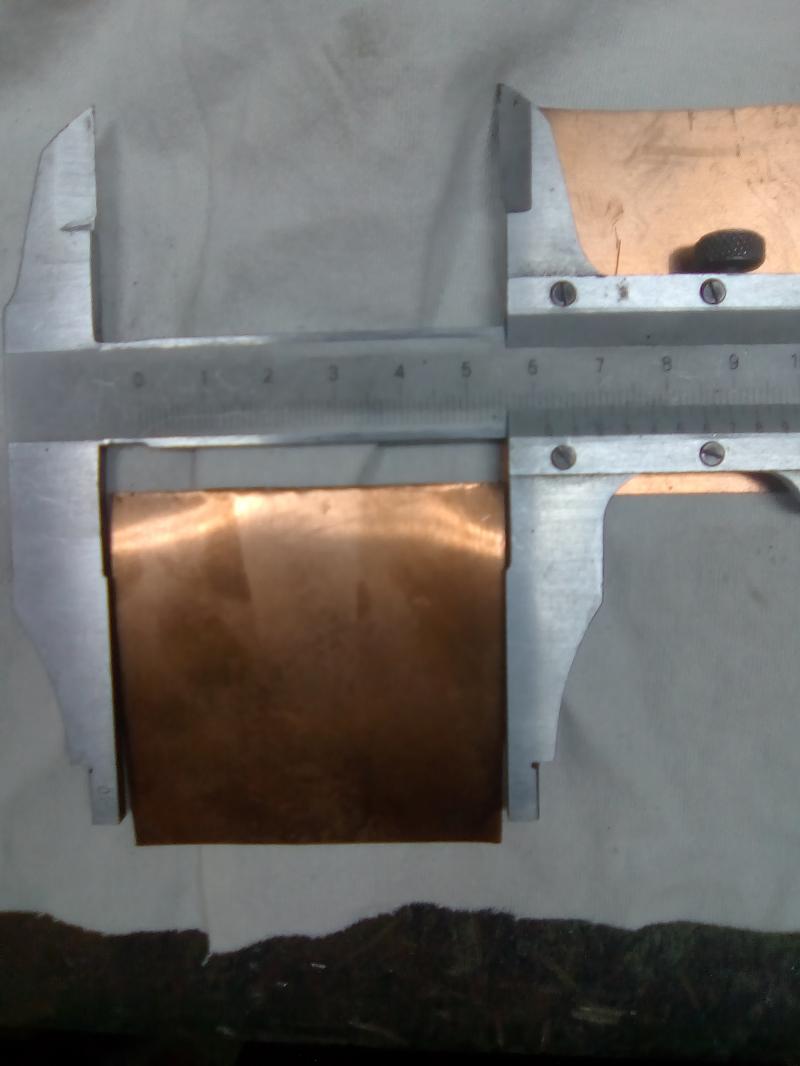

с размерами 62х62мм


Произвел отжиг меди

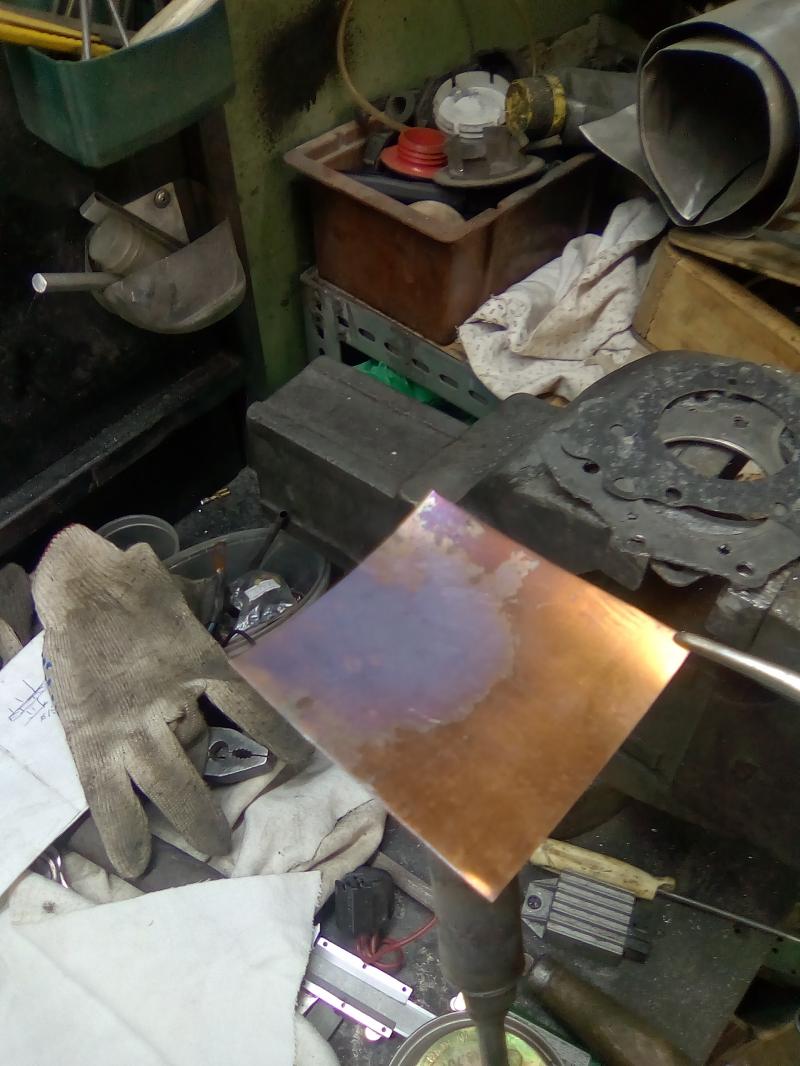

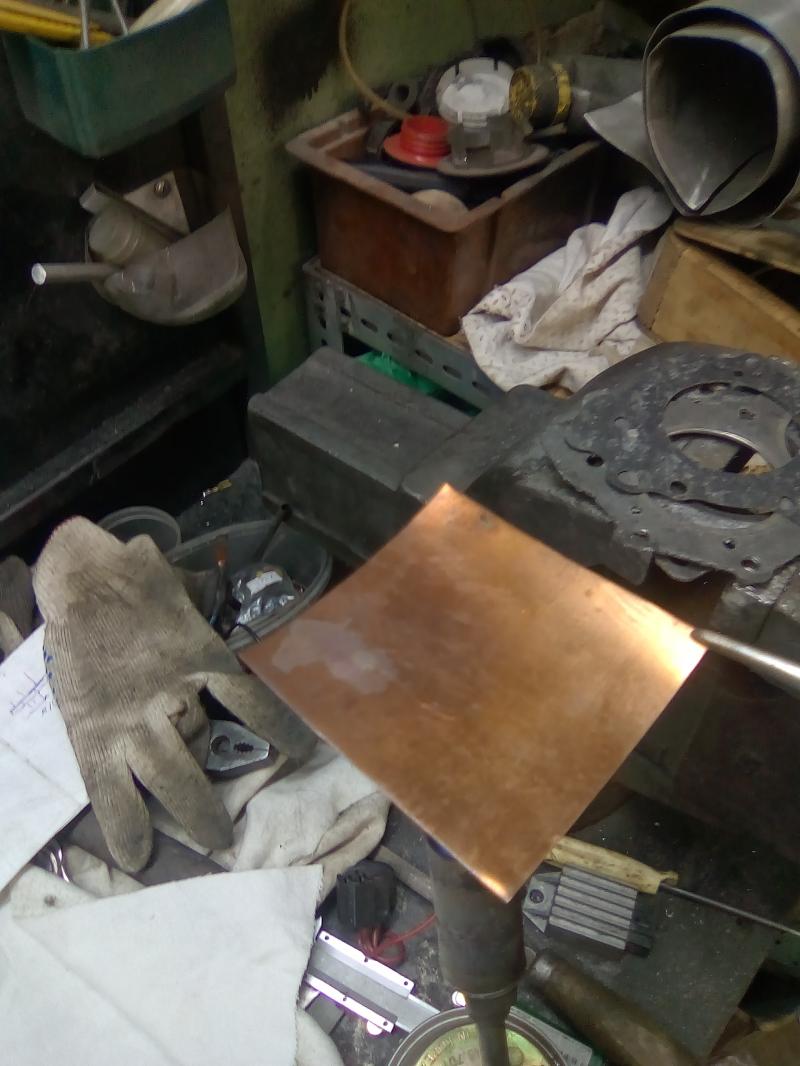

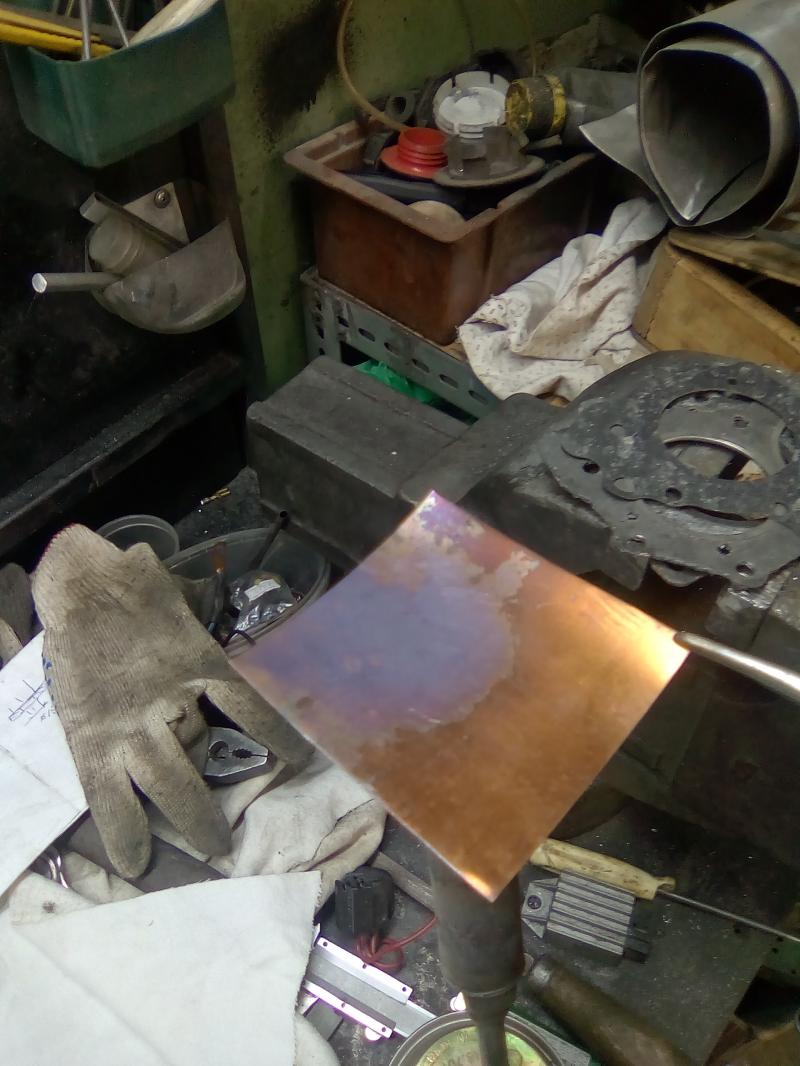

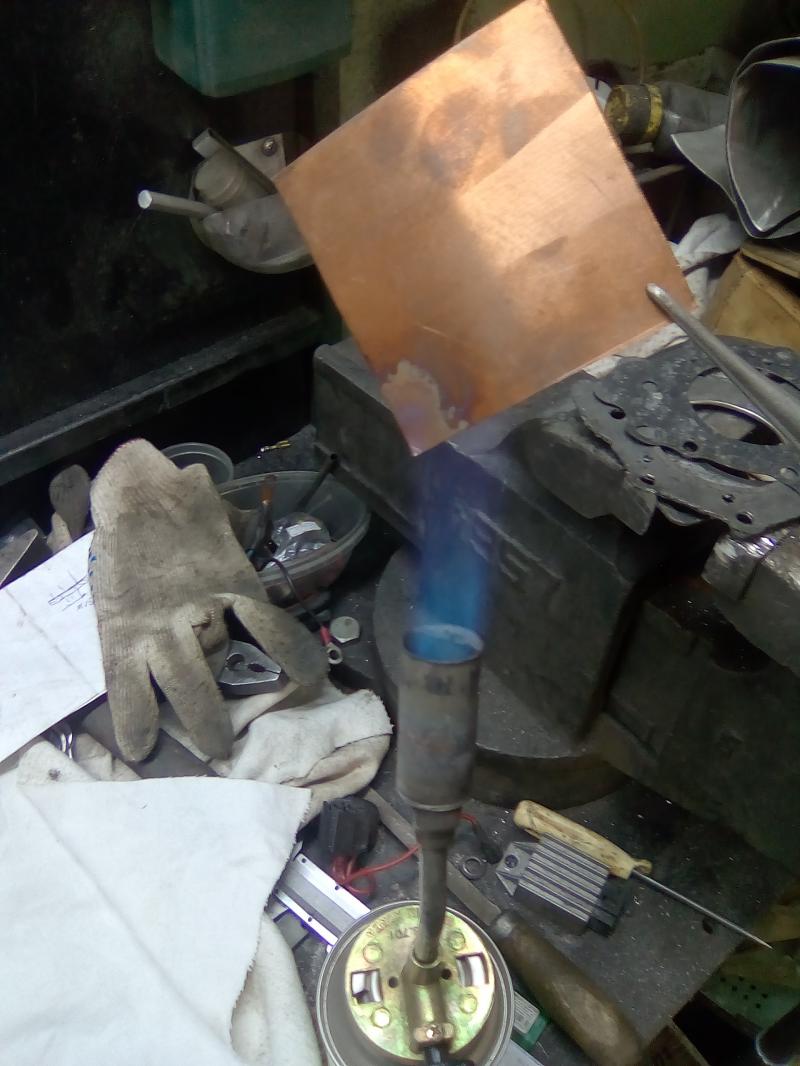

Нагрел

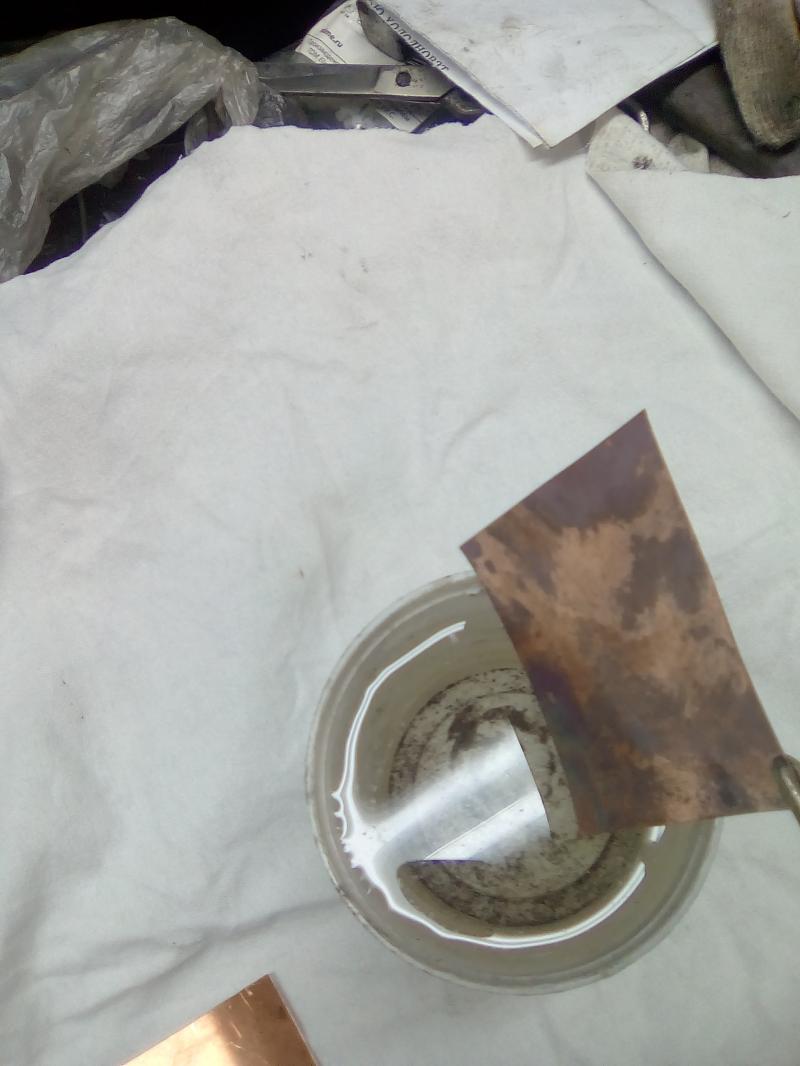

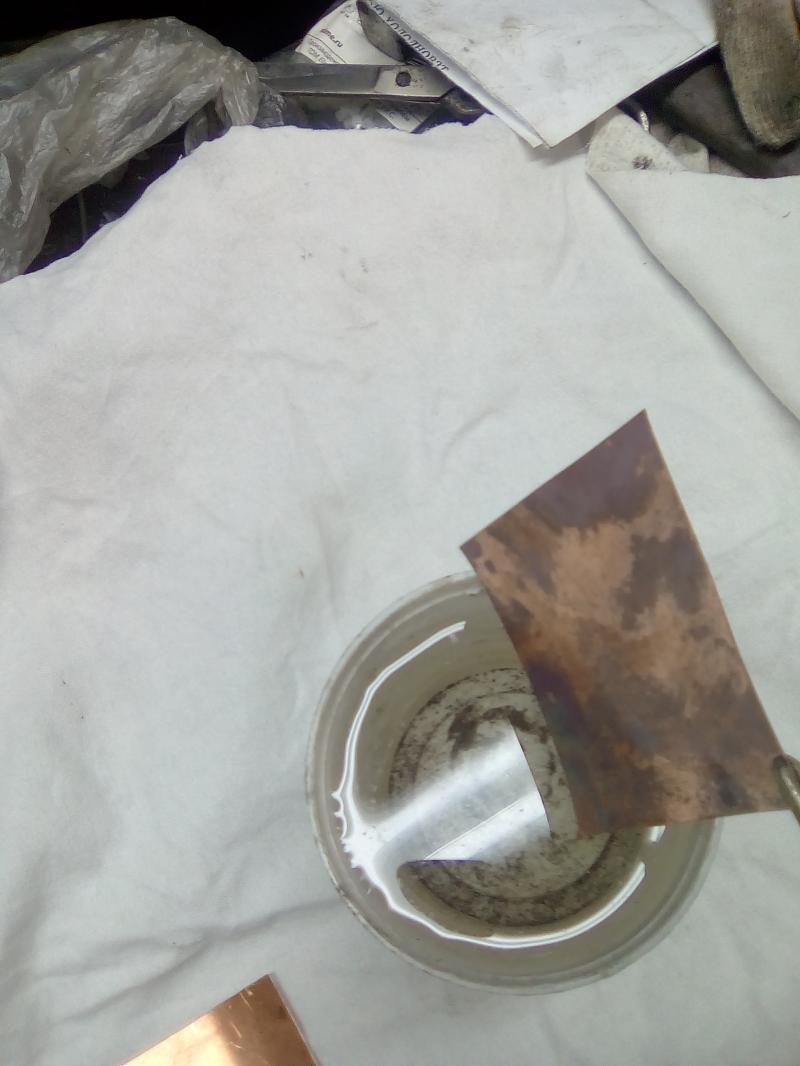

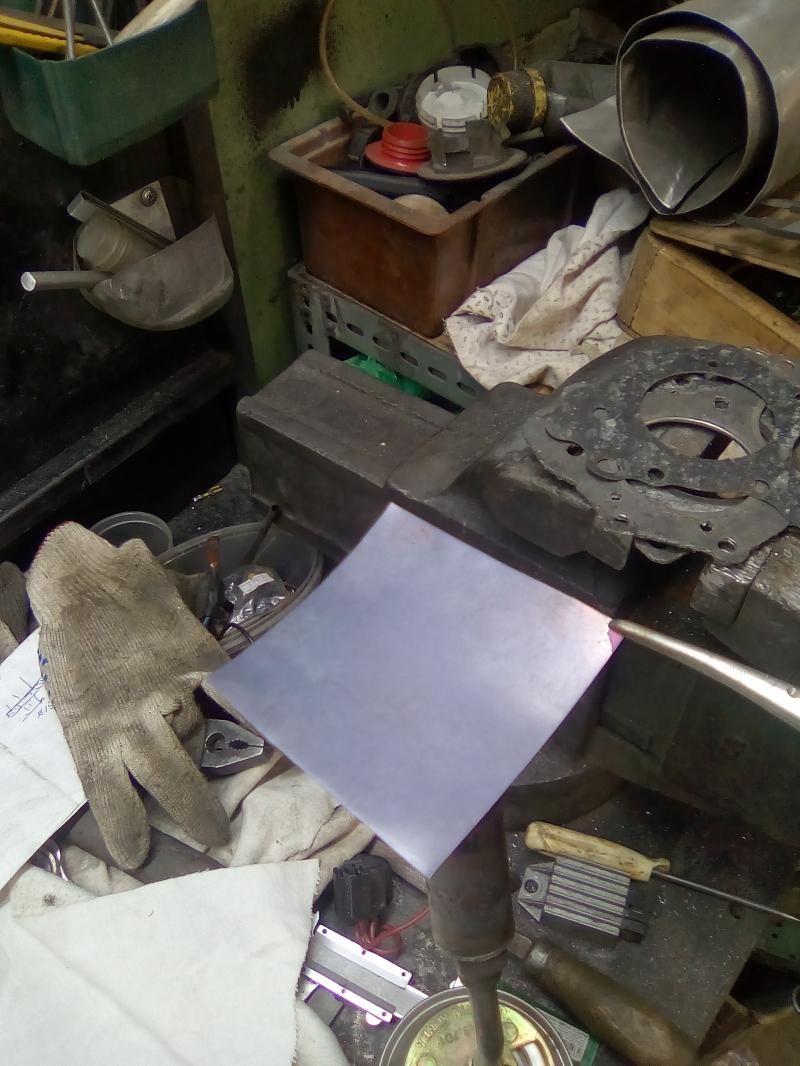

и резко охладил в воде

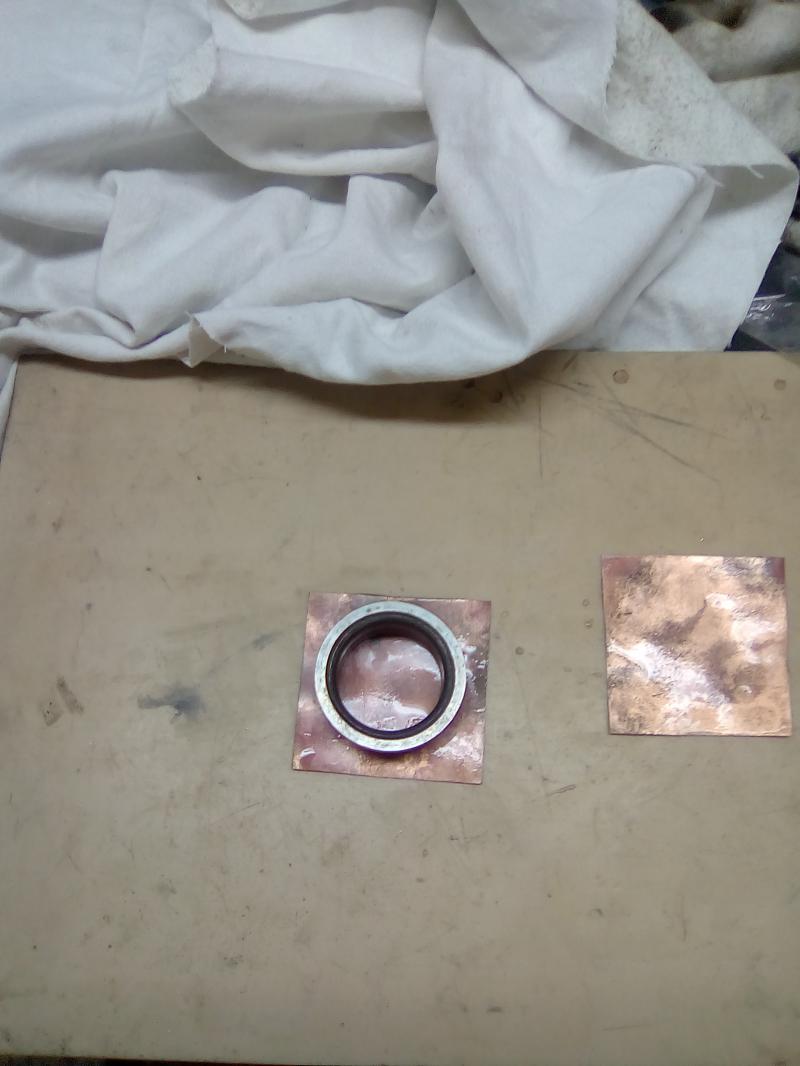

Взял высечку изготовленную из подшипника

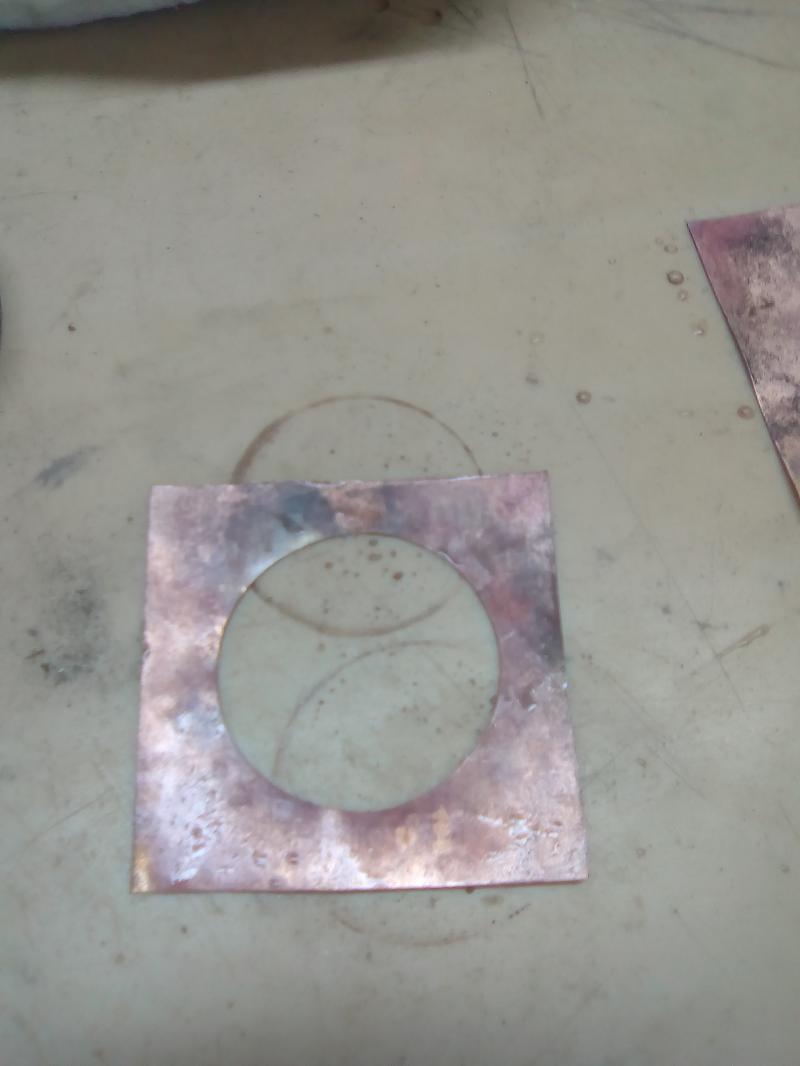

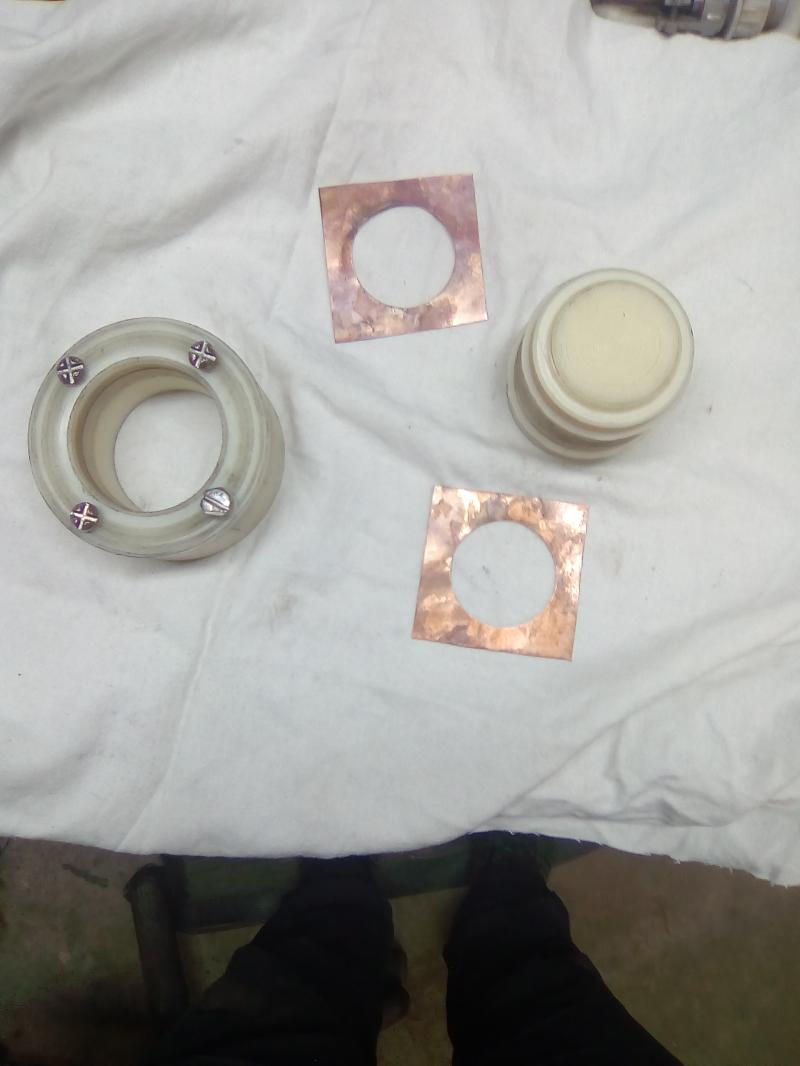

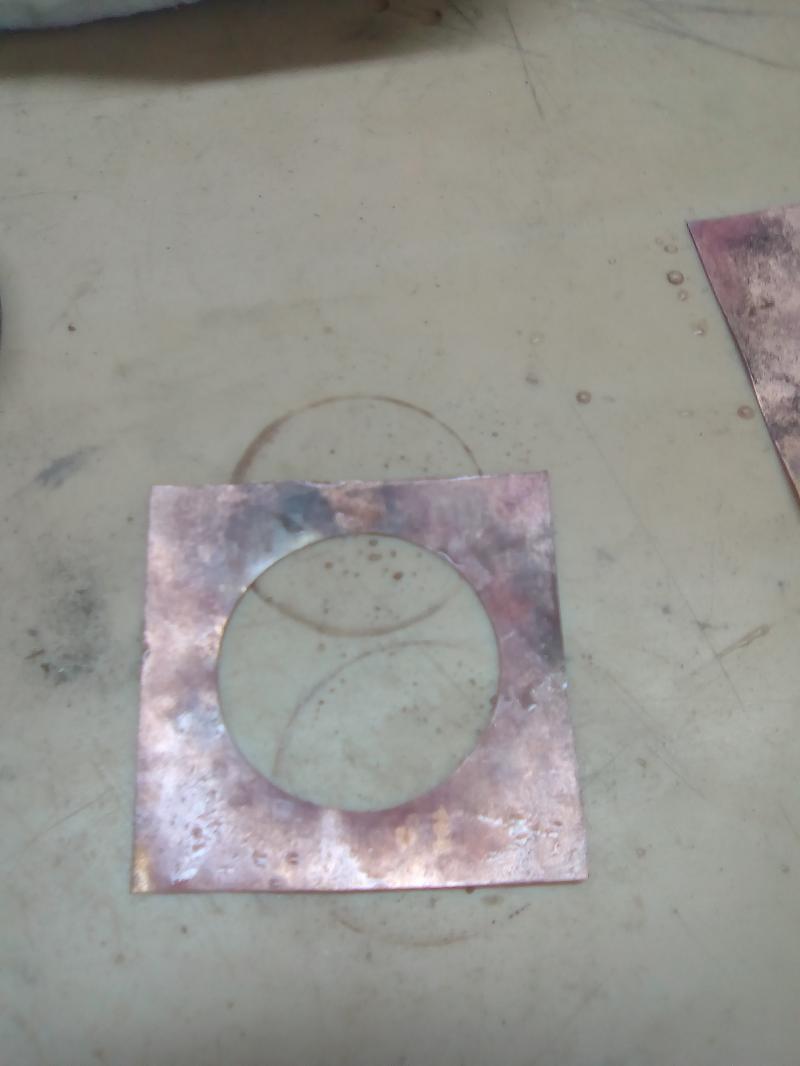

сделал отверстие


с диаметром 41мм

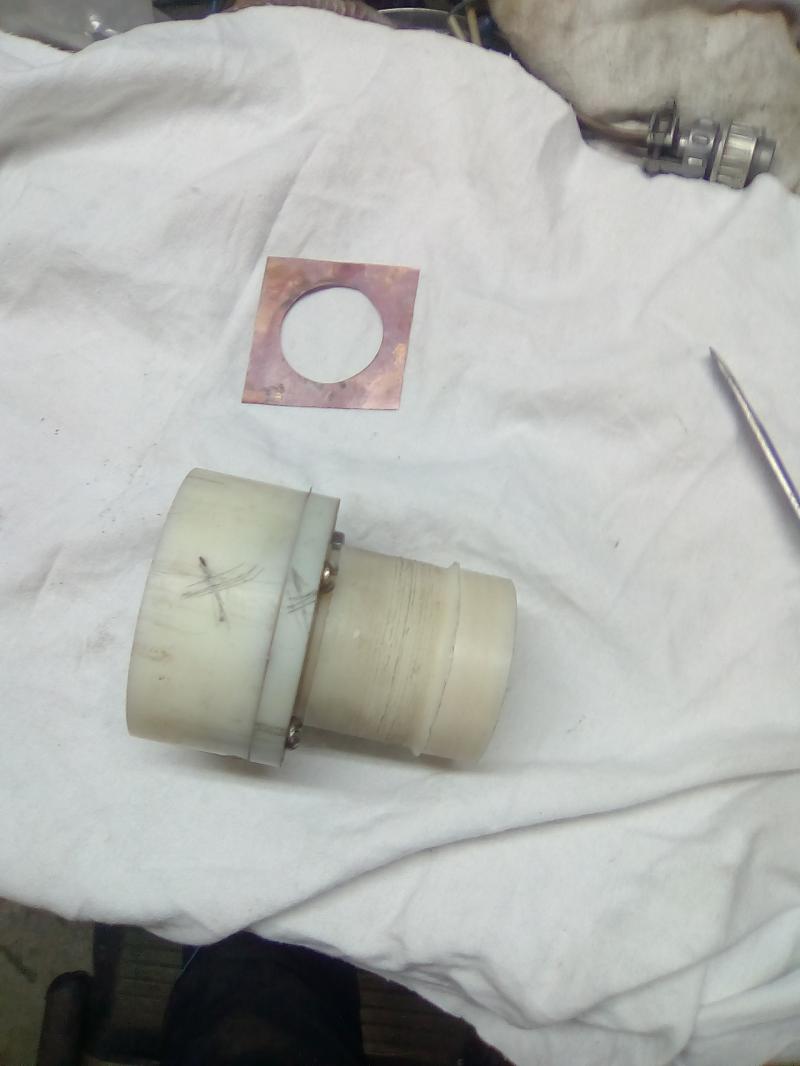

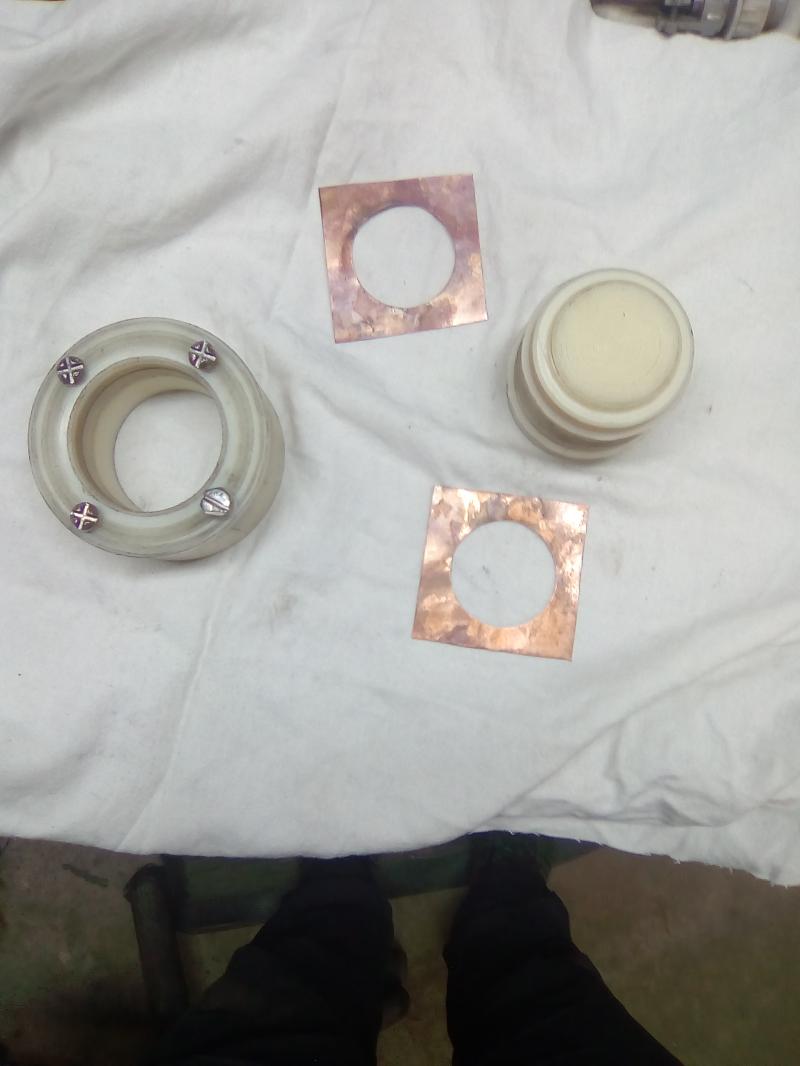

потом изготовил приспособление

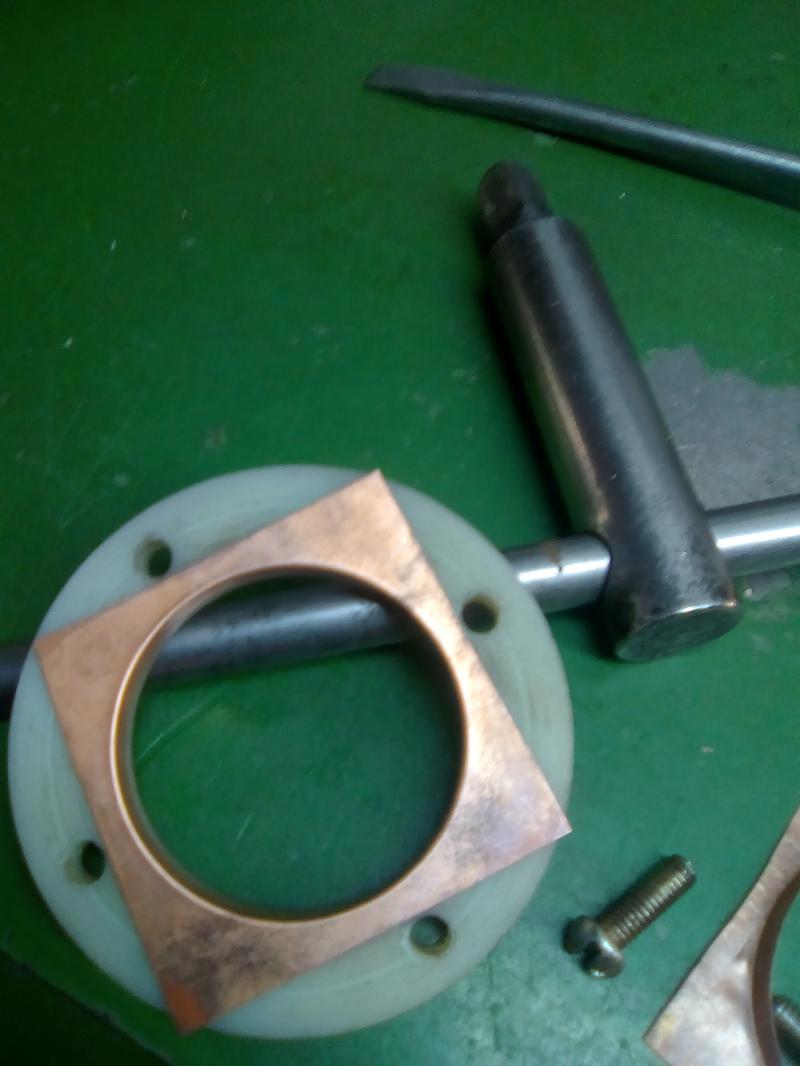

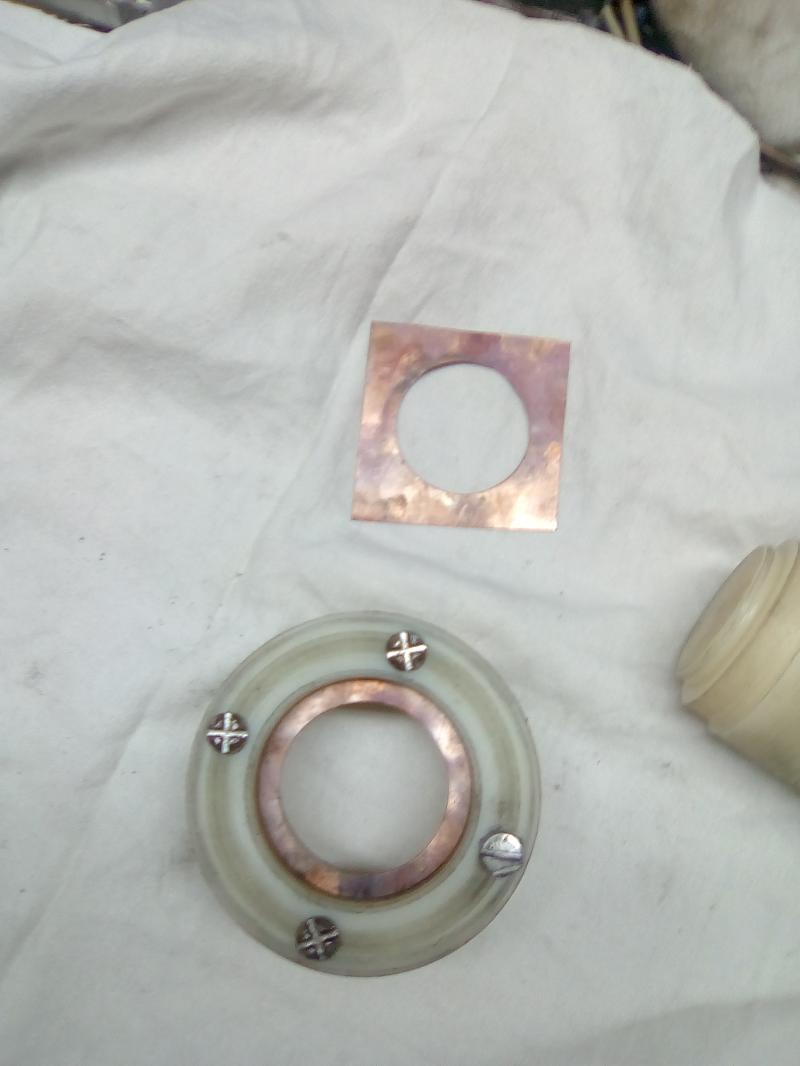

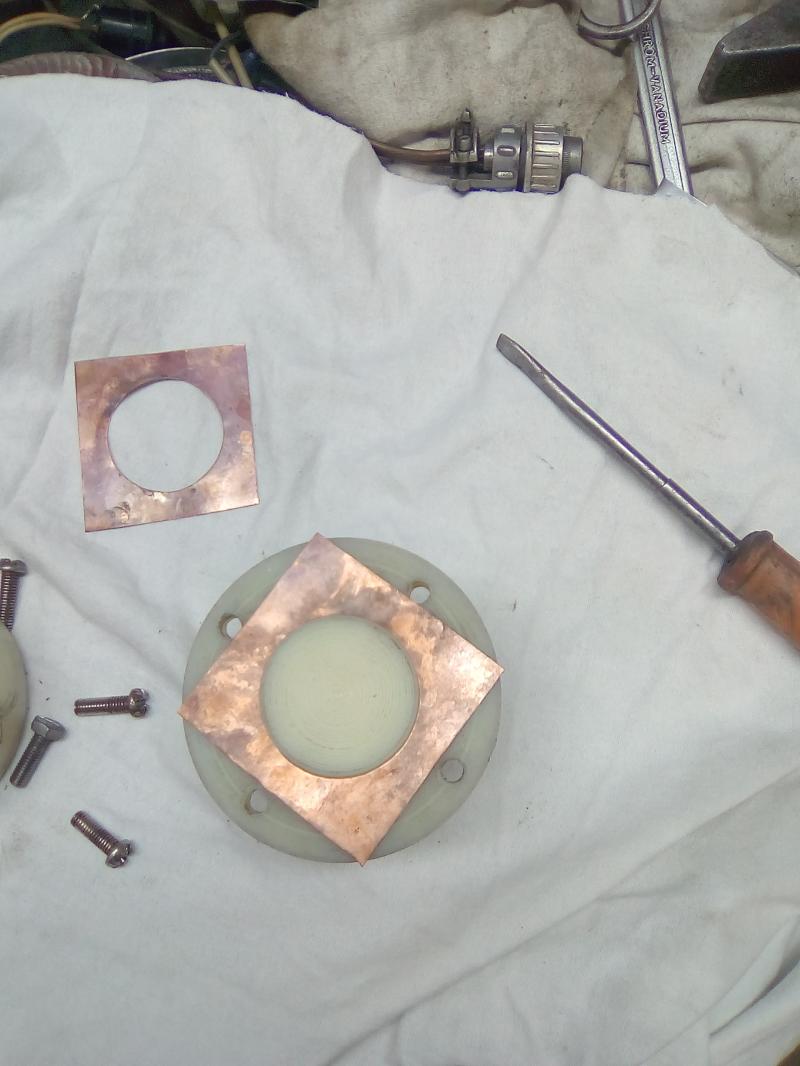

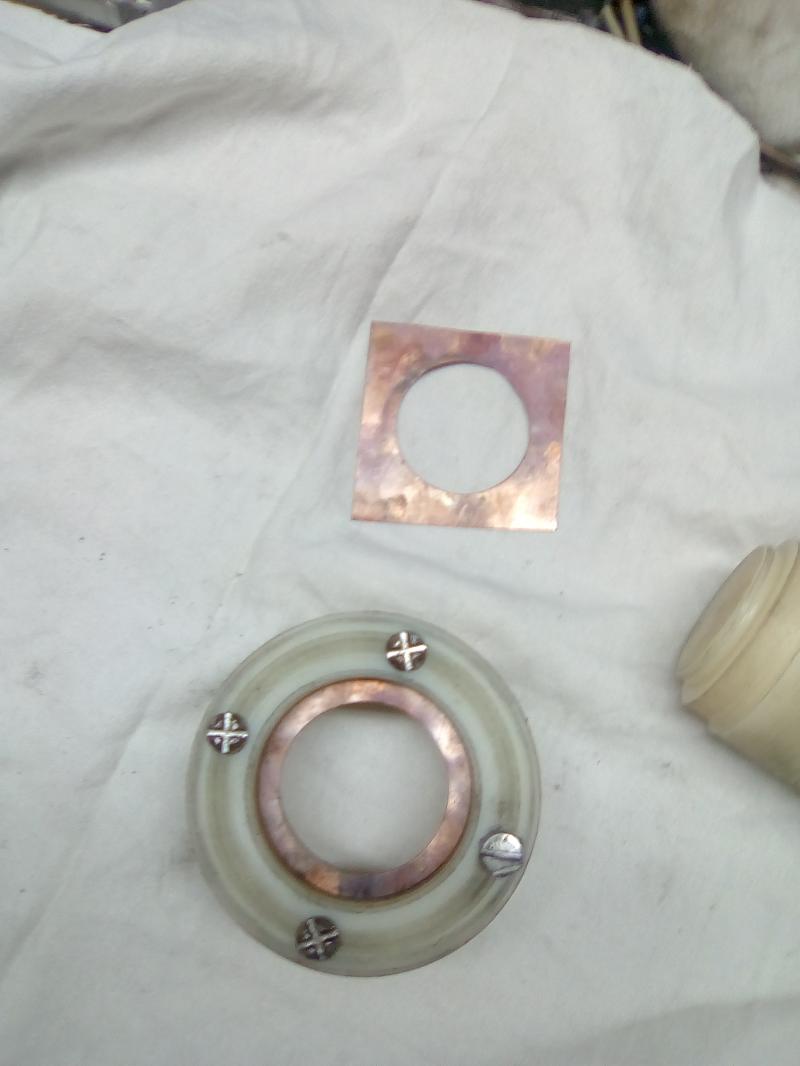

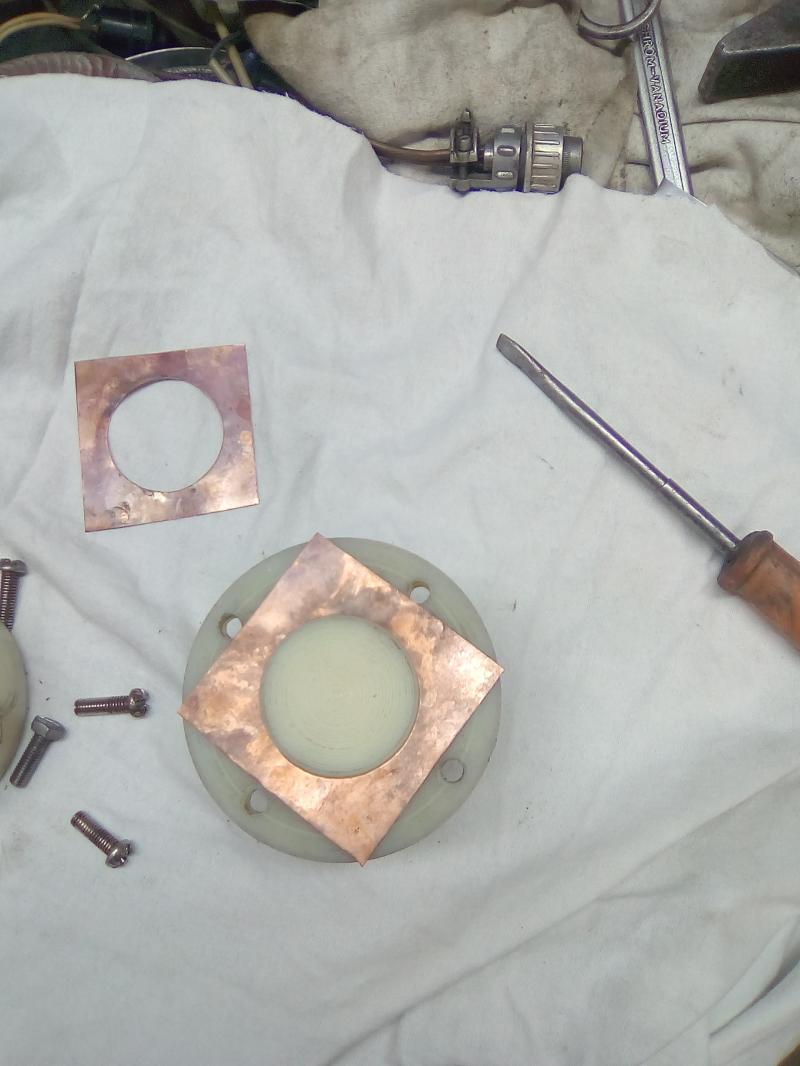

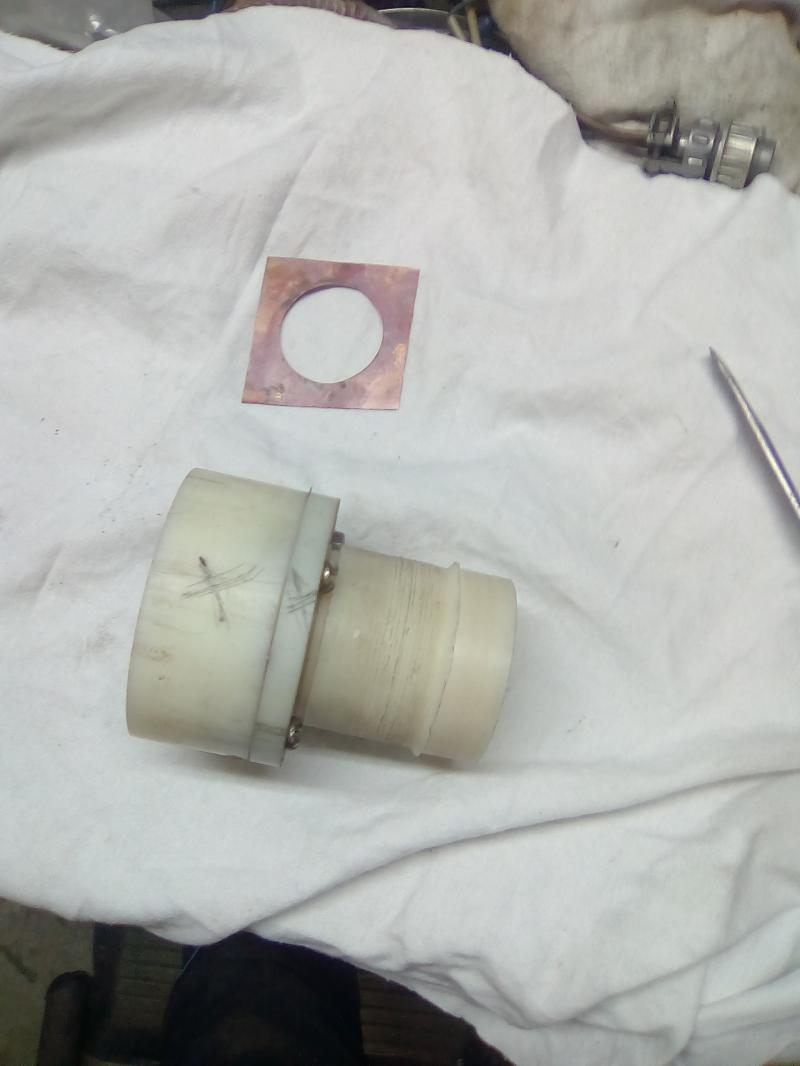

Центрация заготовки относительно приспособления



в собрано виде

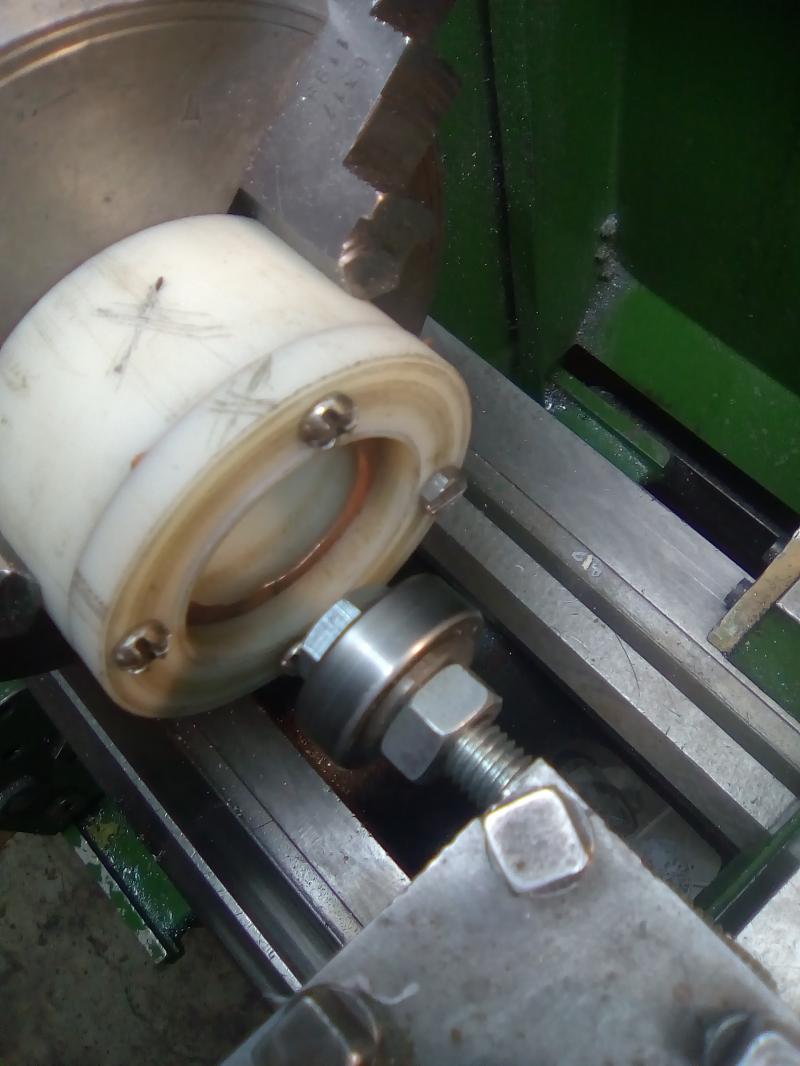

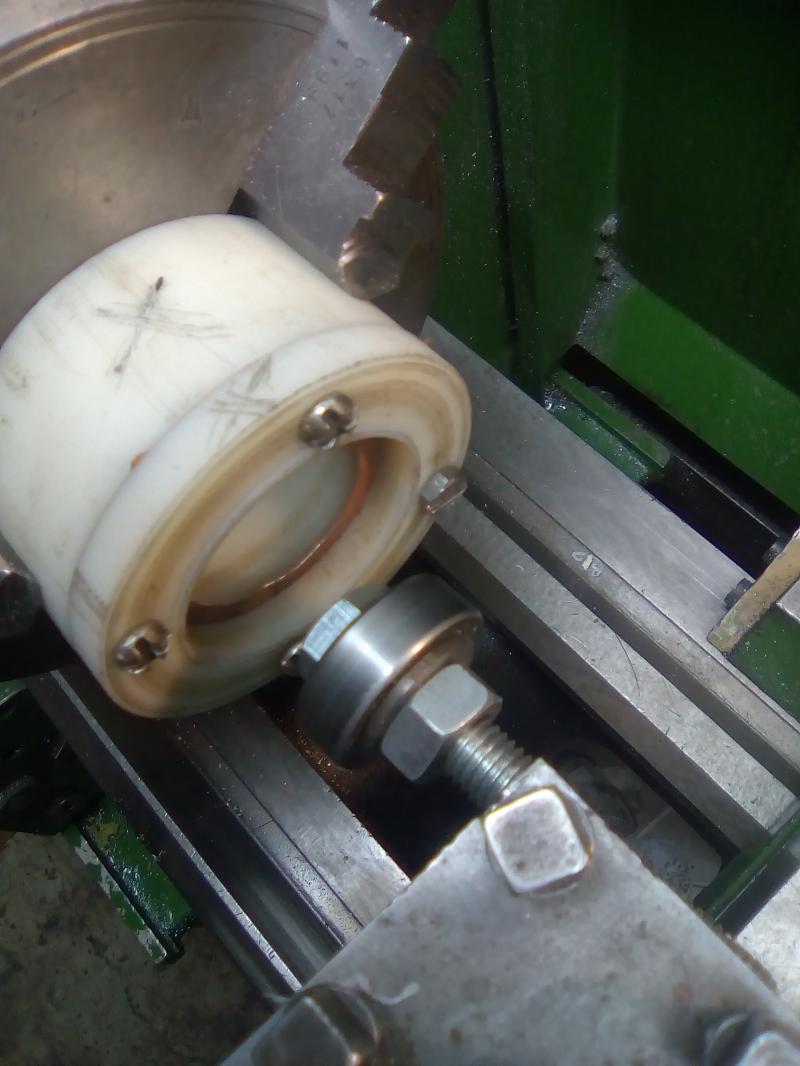

на станке перед прокаткой


после прокатки


Вложения

Алексаныч

гл. старшина
Регистрация
1 Авг 2017
Сообщения
100
Благодарности
17
Адрес
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
#2

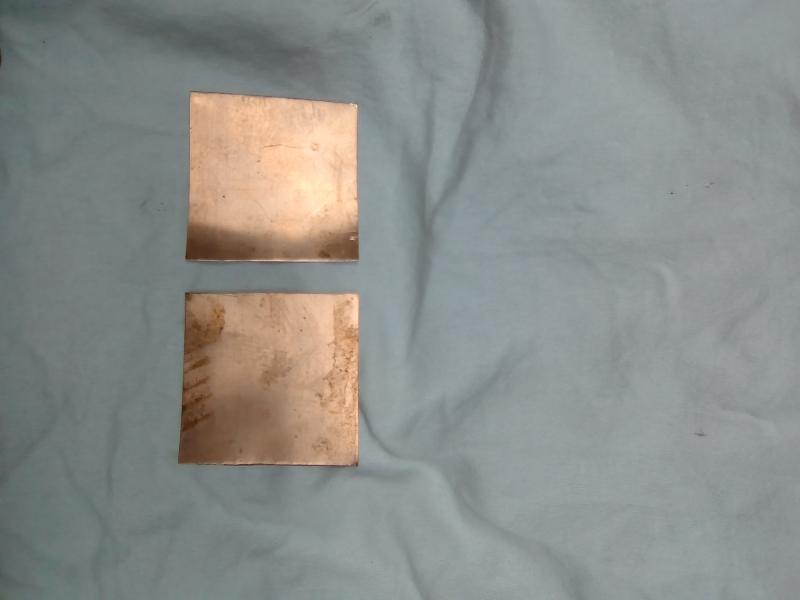

заготовки

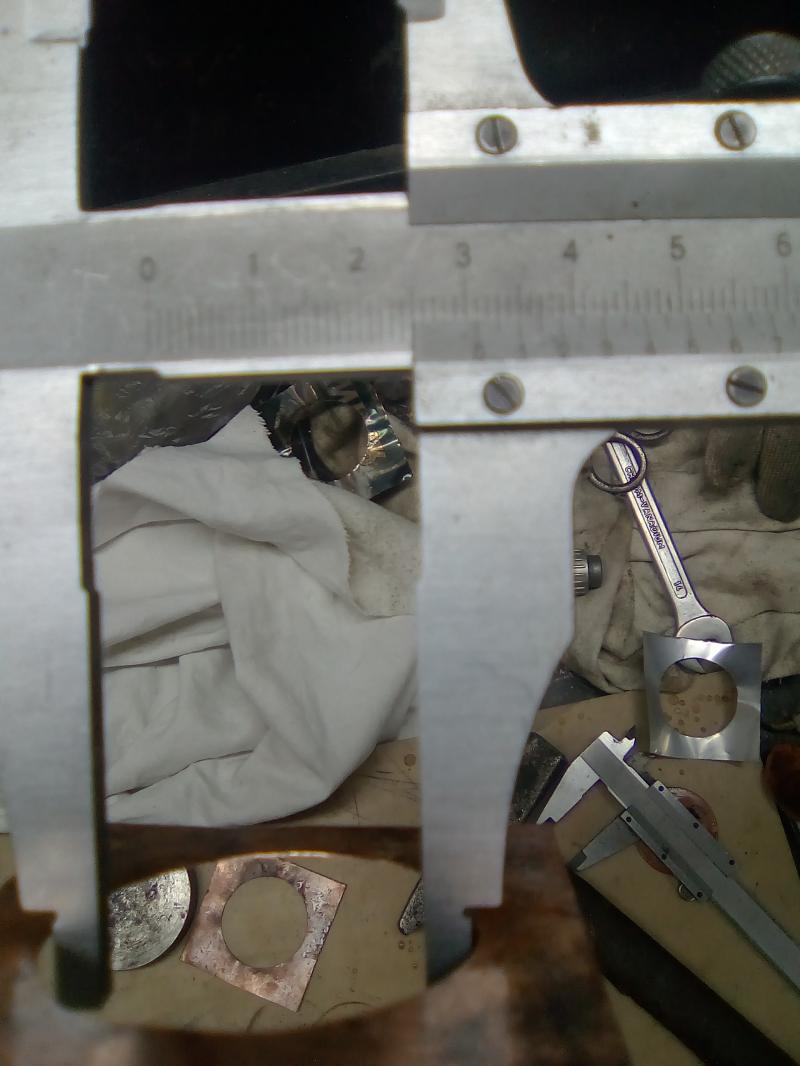

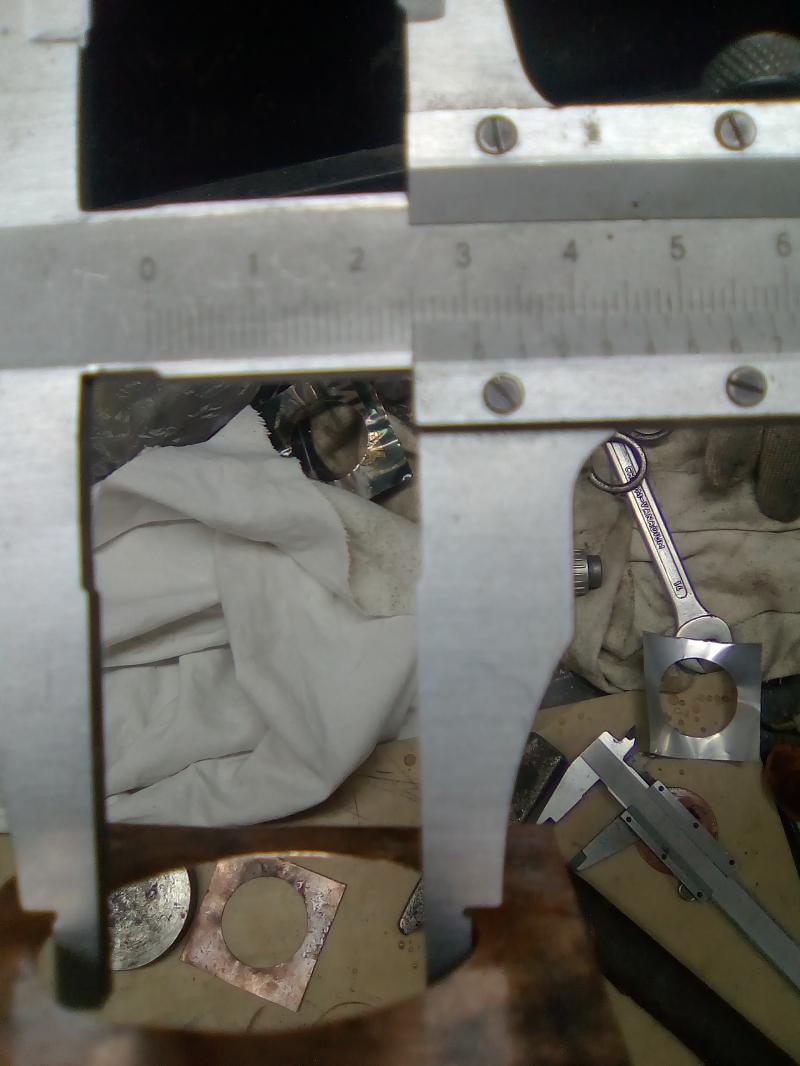

штангенциркулем отчеркнул 3мм по диаметру от внутреннего


вырезал по кругу

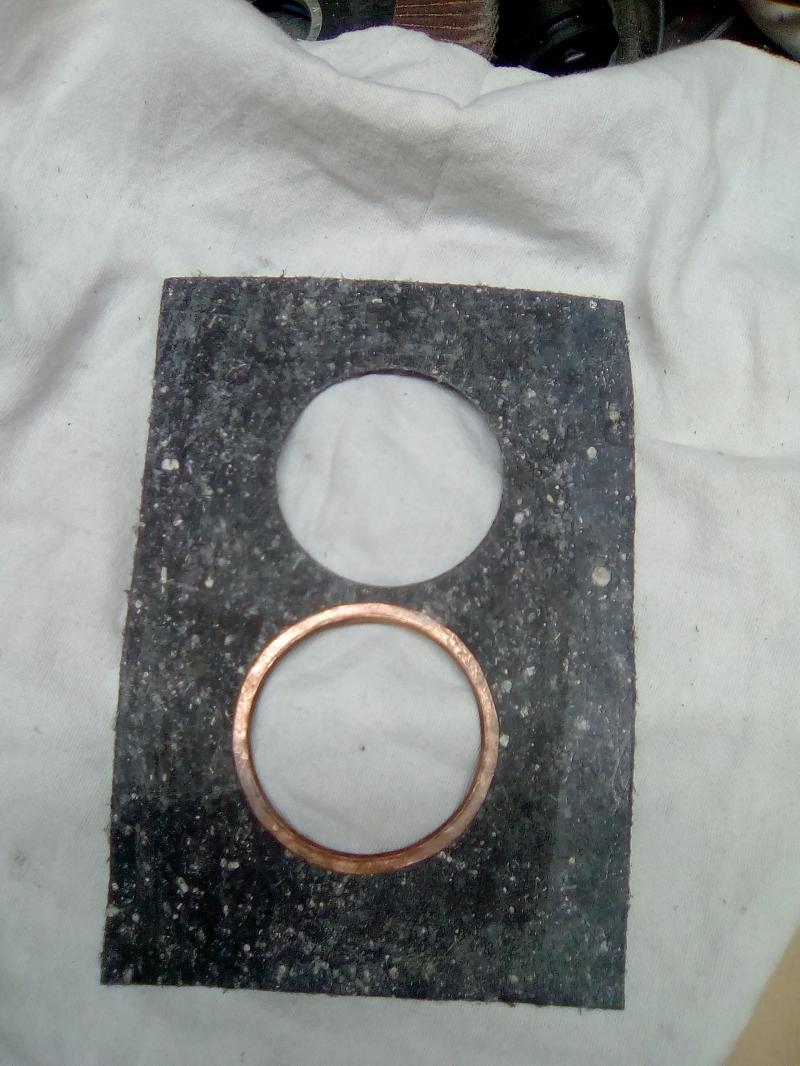

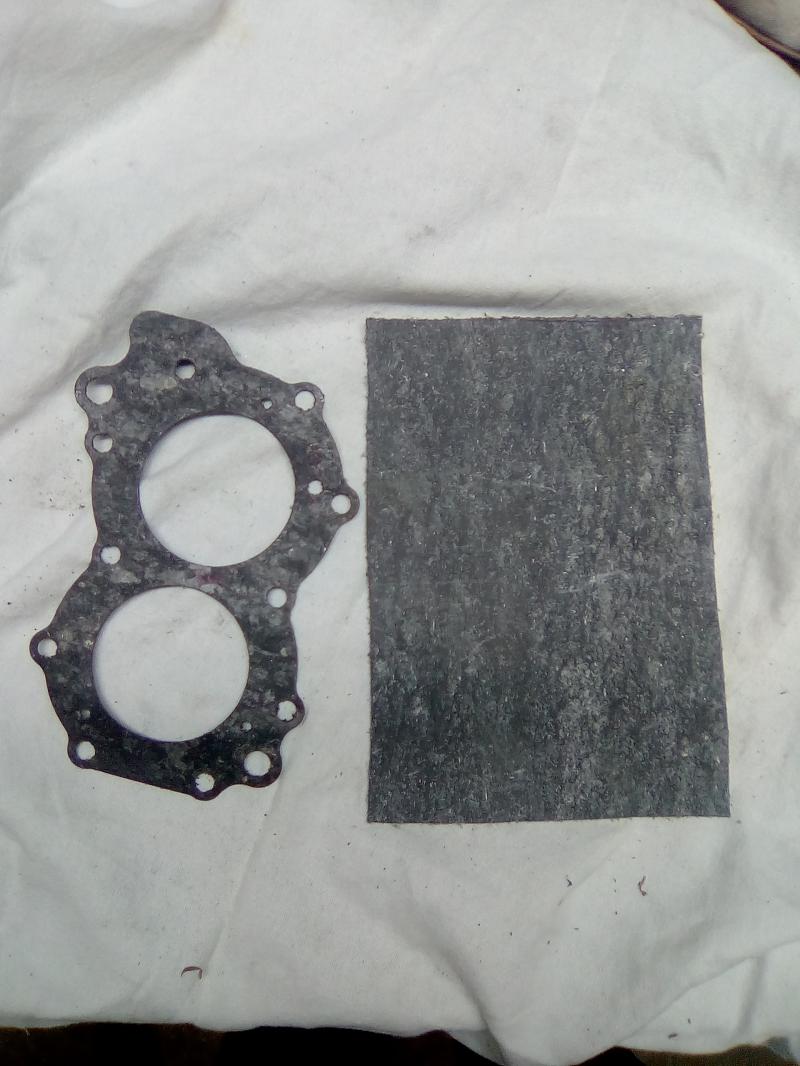

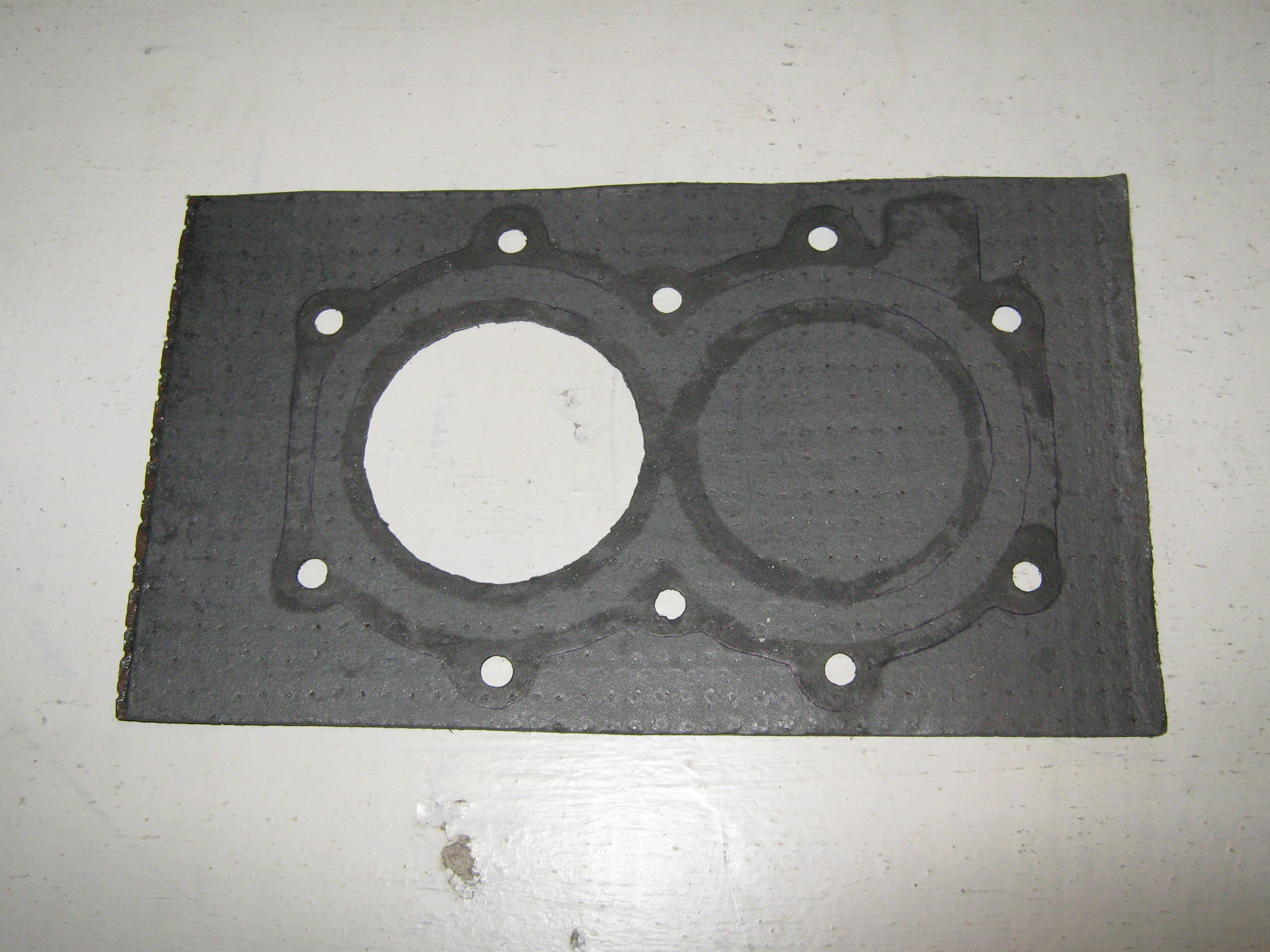

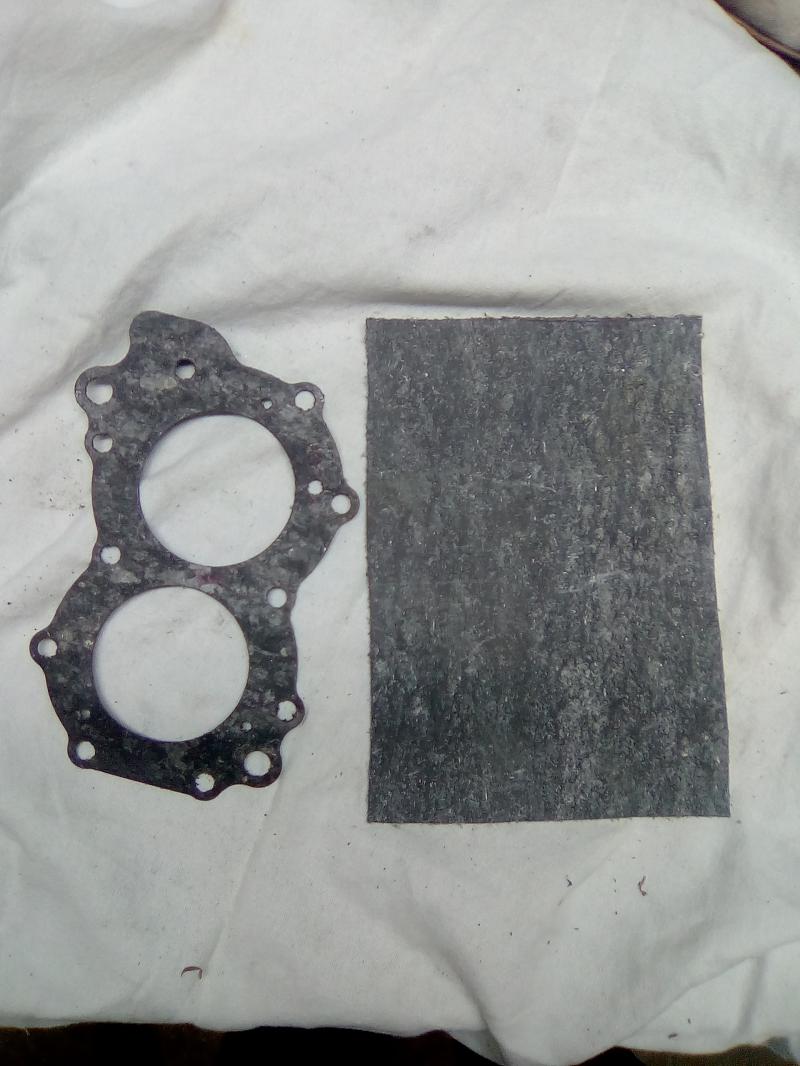

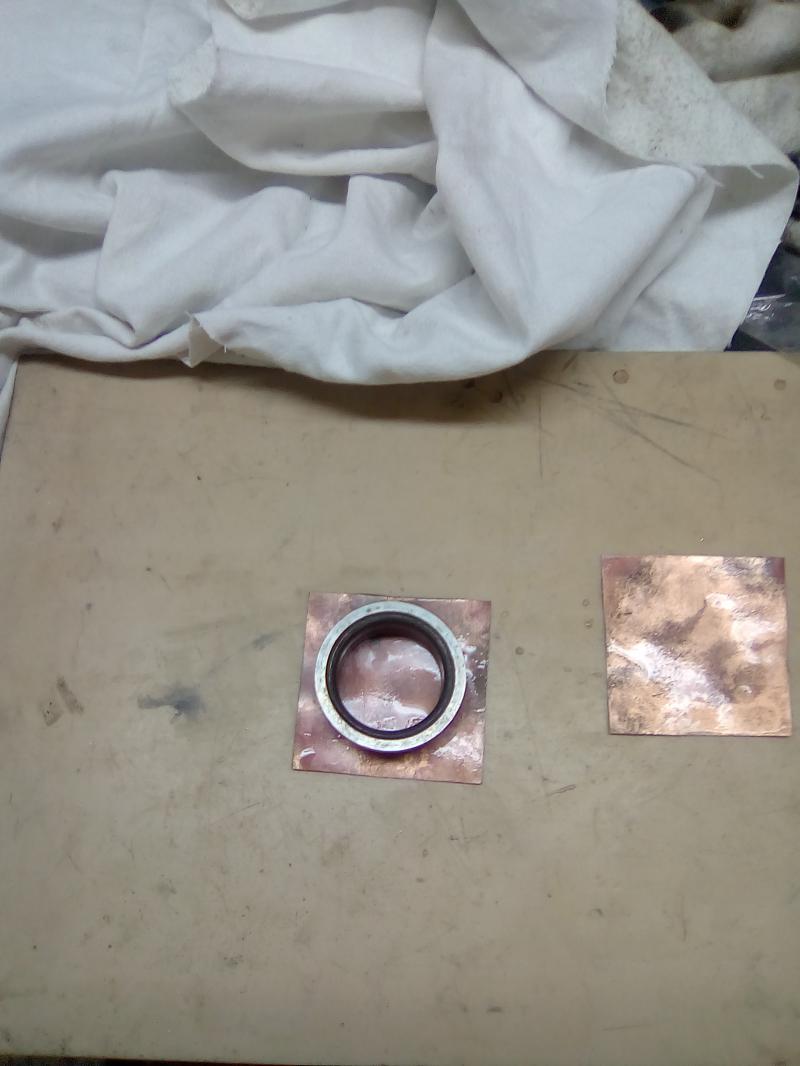

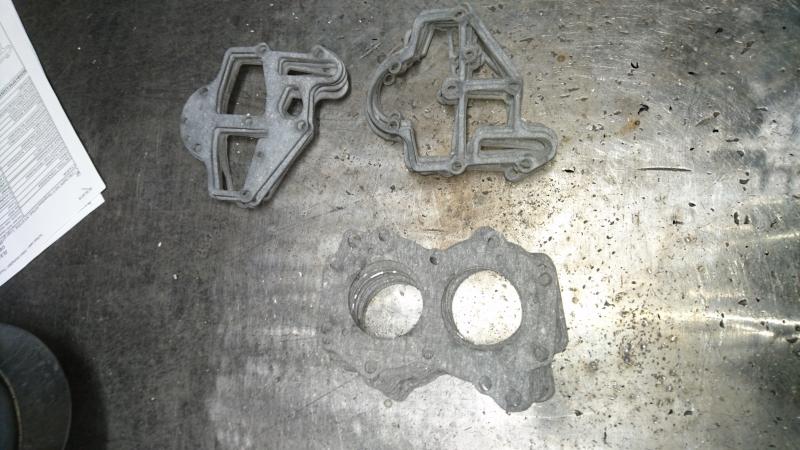

Вырезал заготовку из паронита, слева лежит оригинал из Зип

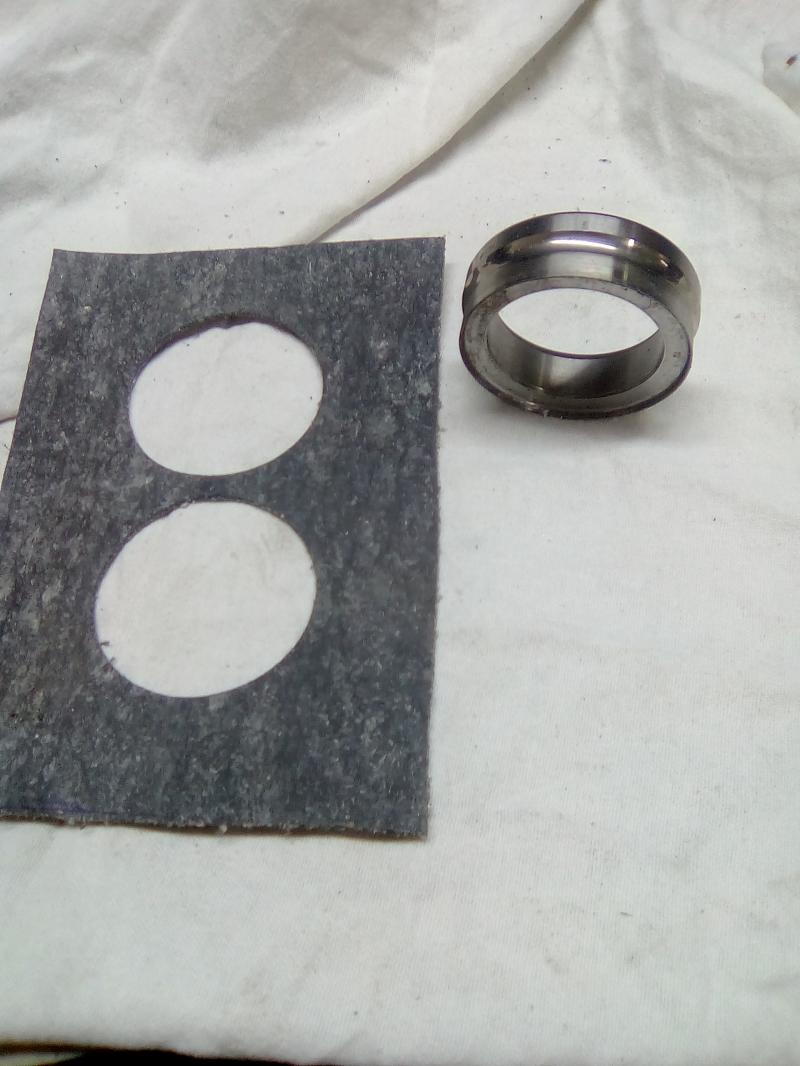

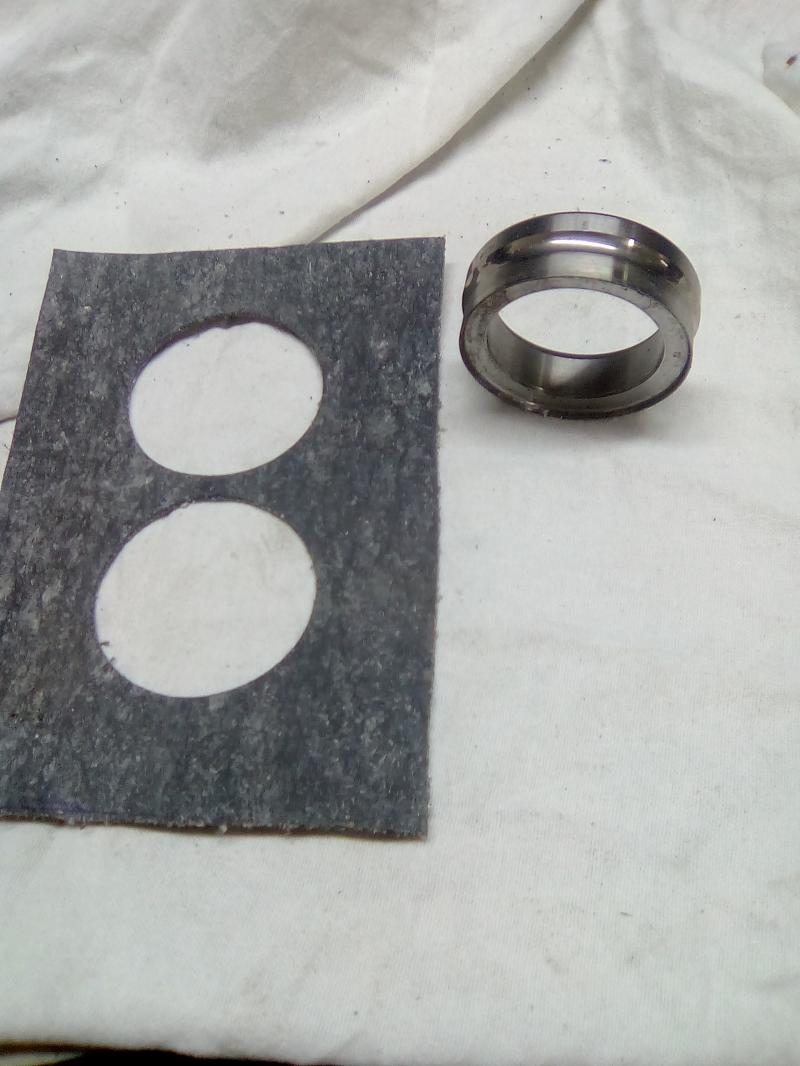

Вырубил отверстия высечкой из подшипника

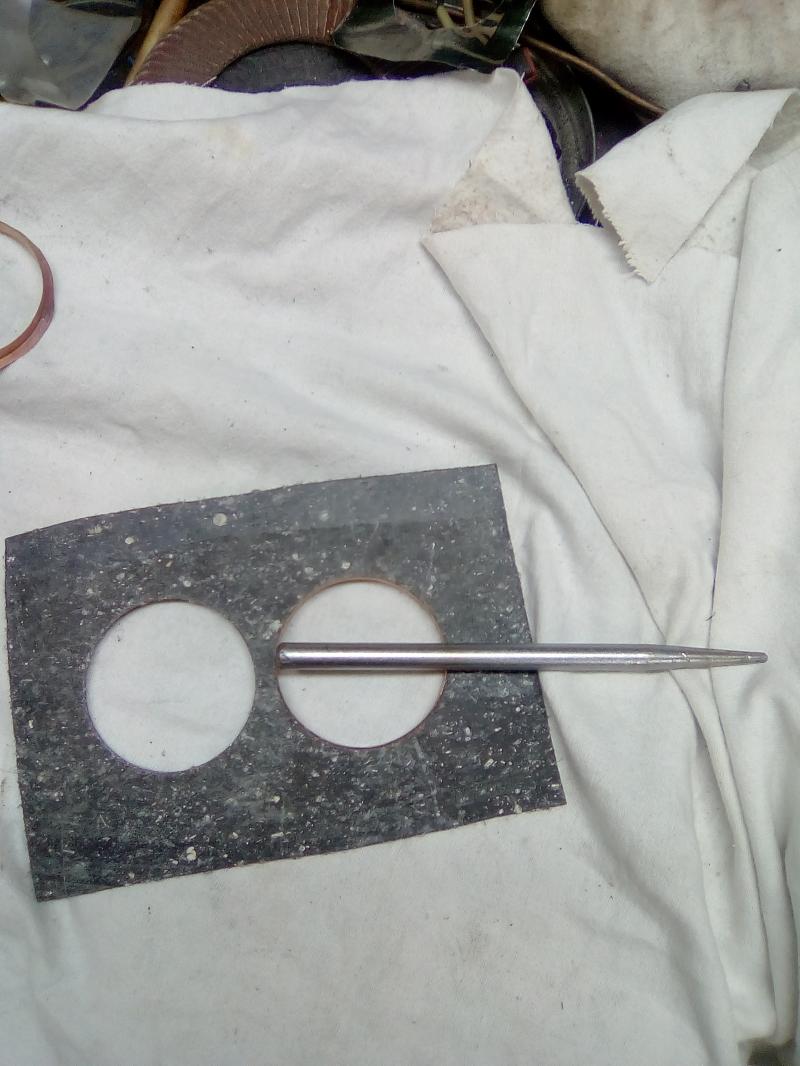

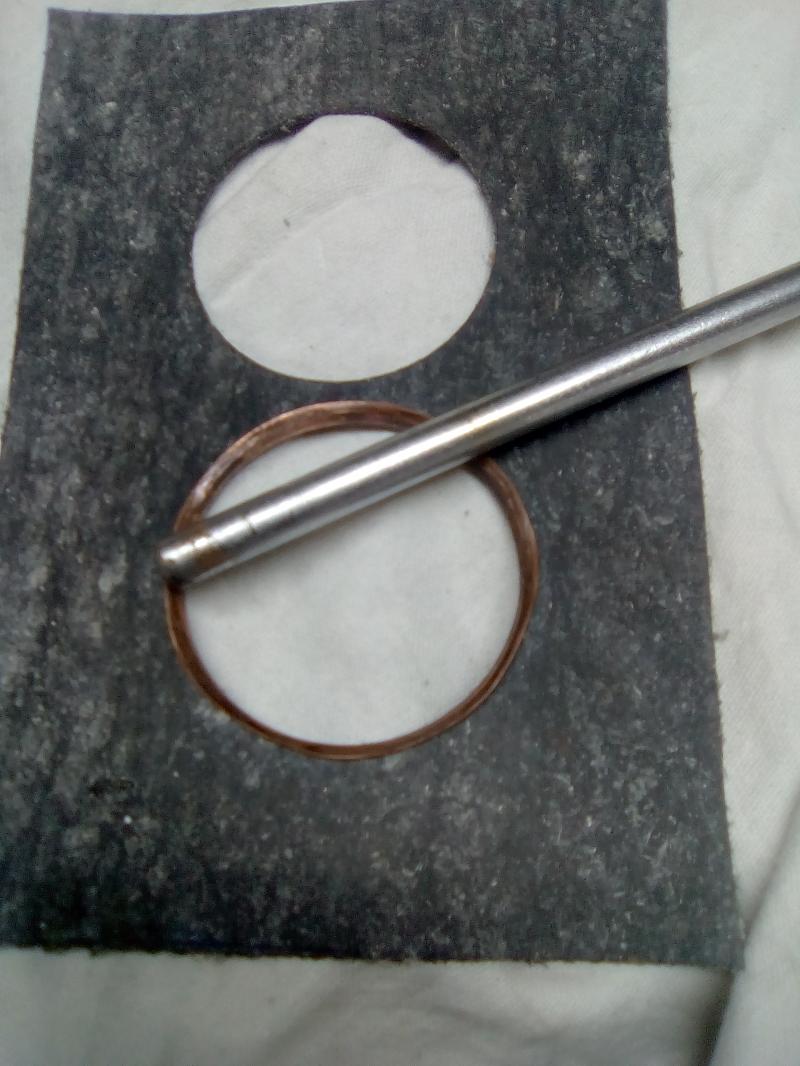

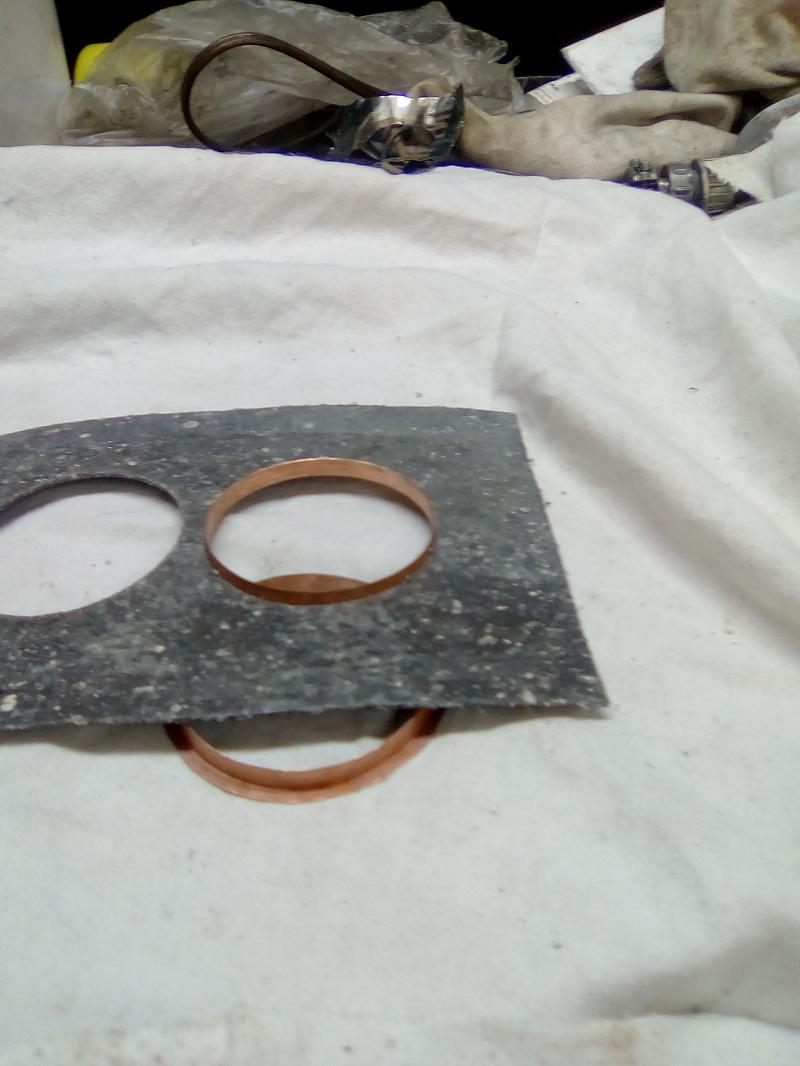

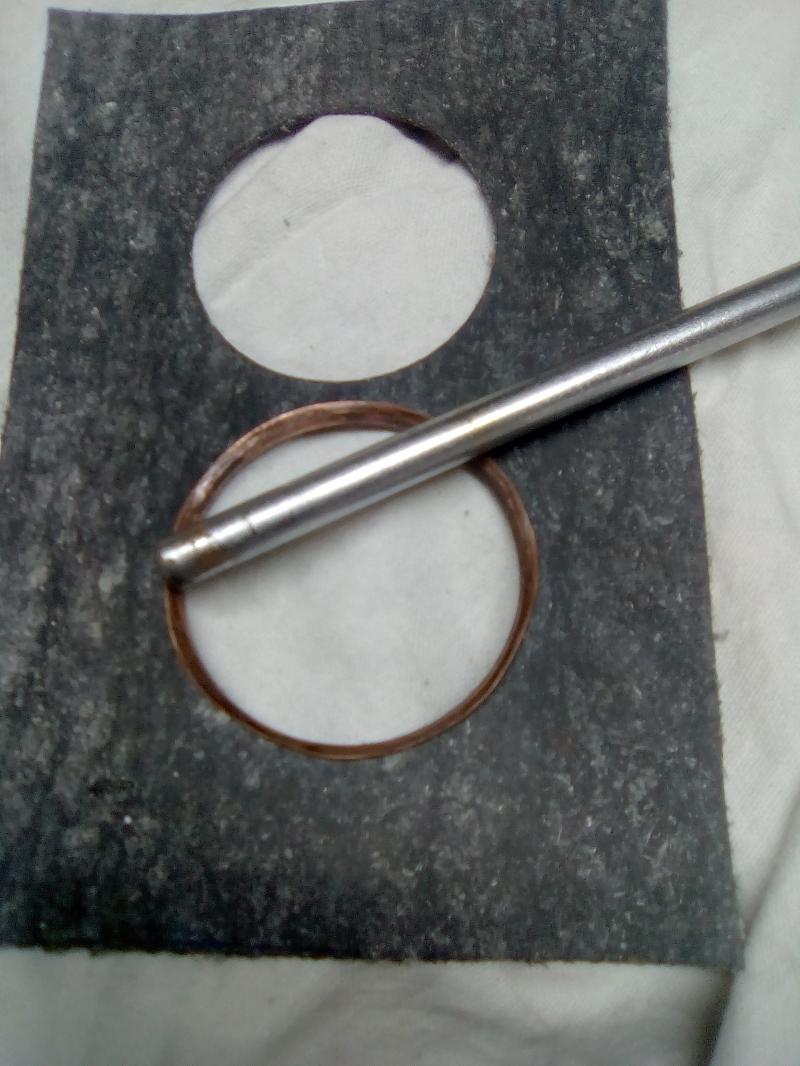

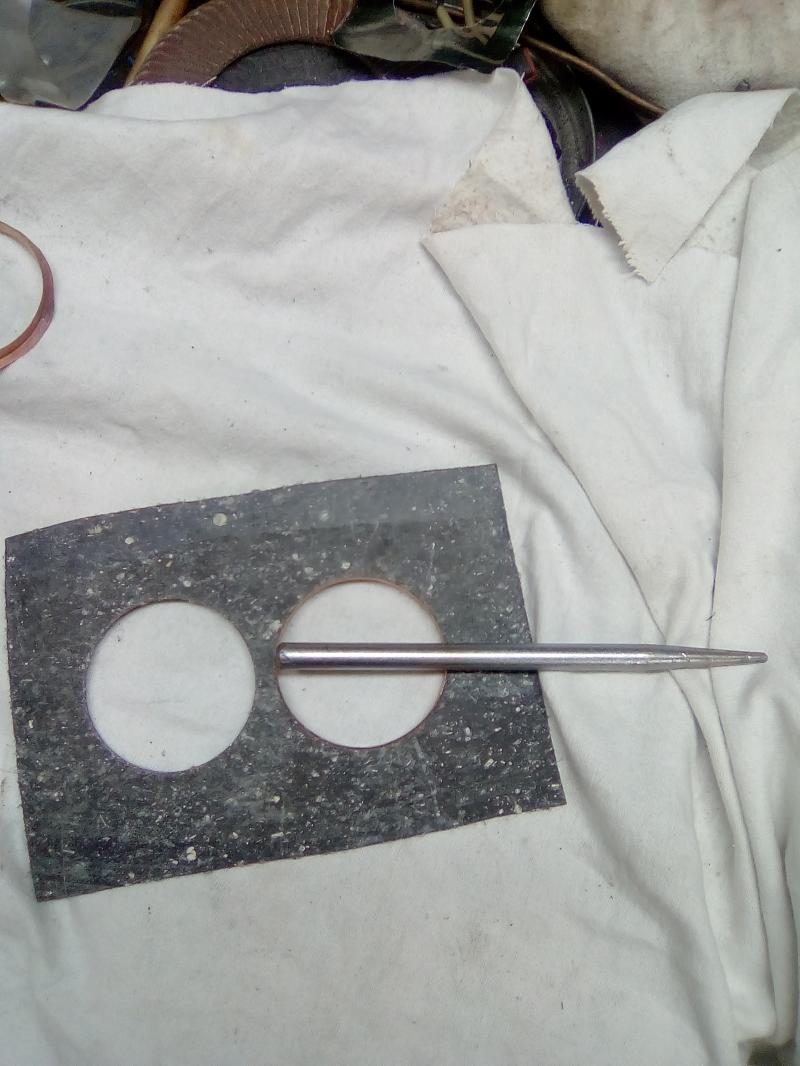

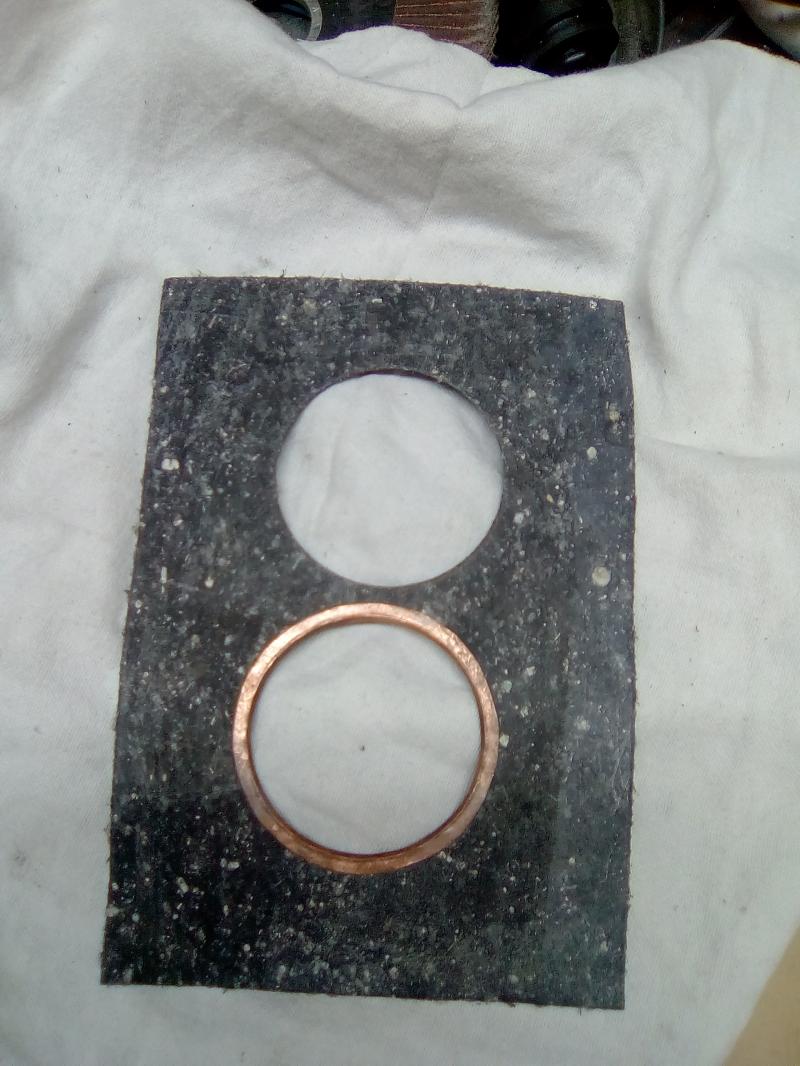

Вставил заготовку в паронит

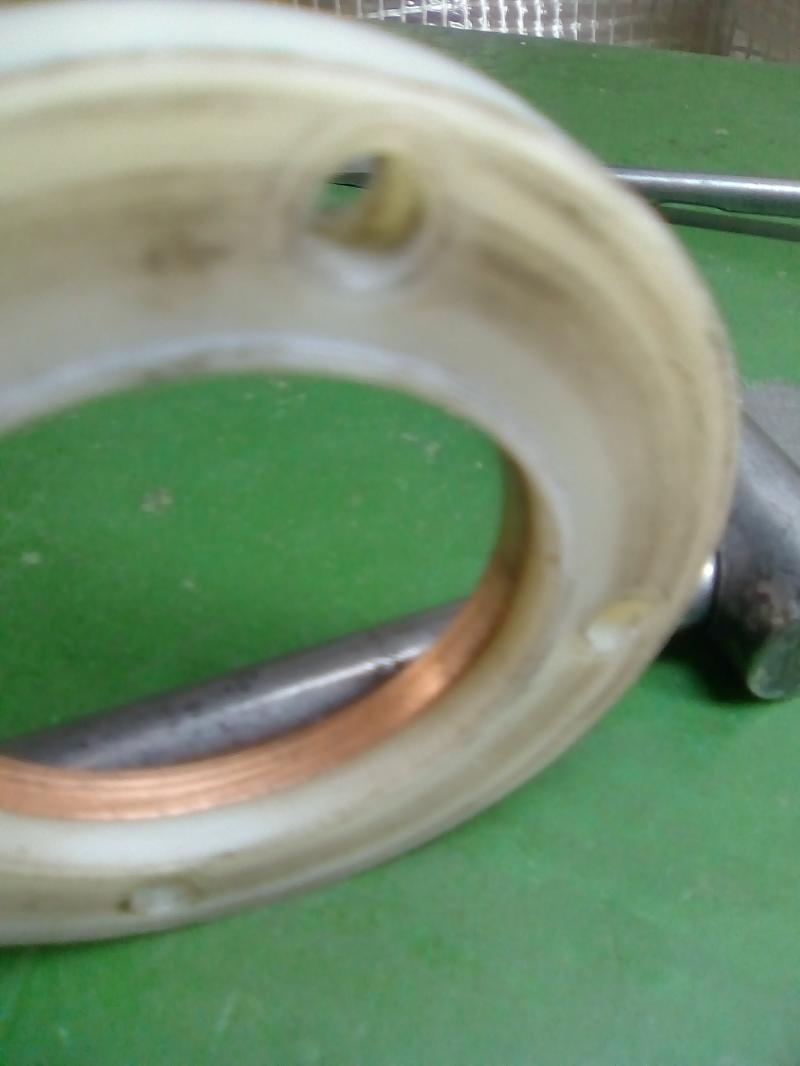

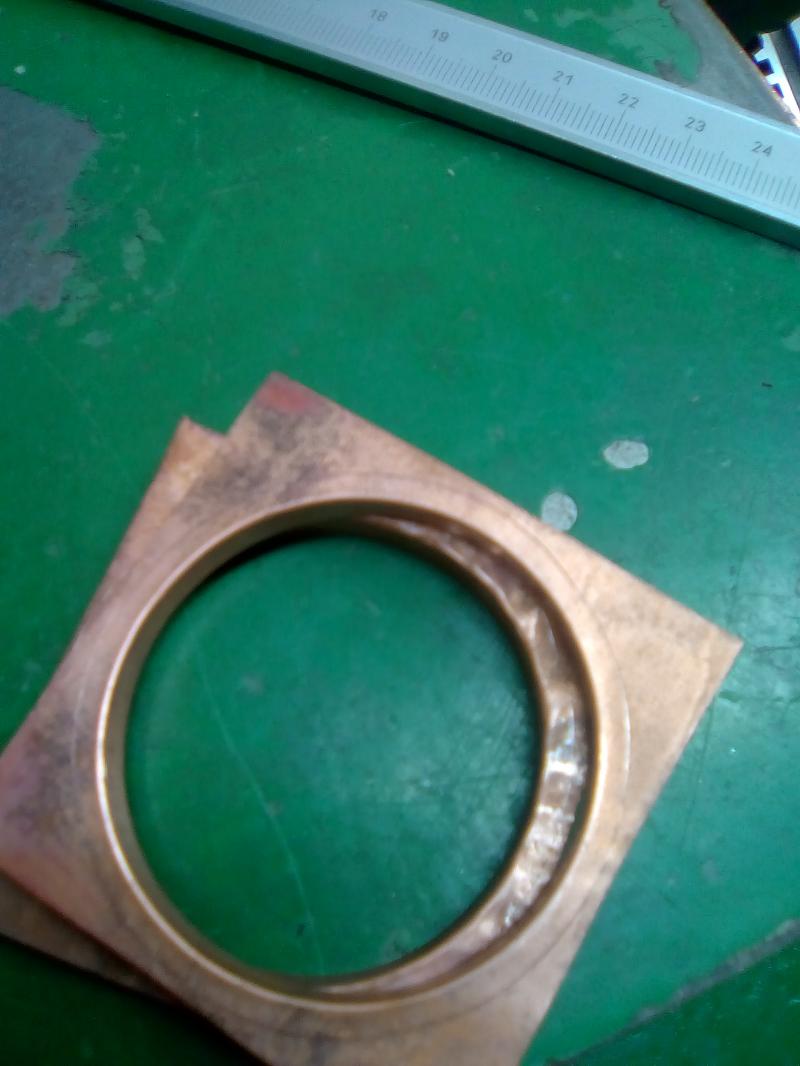

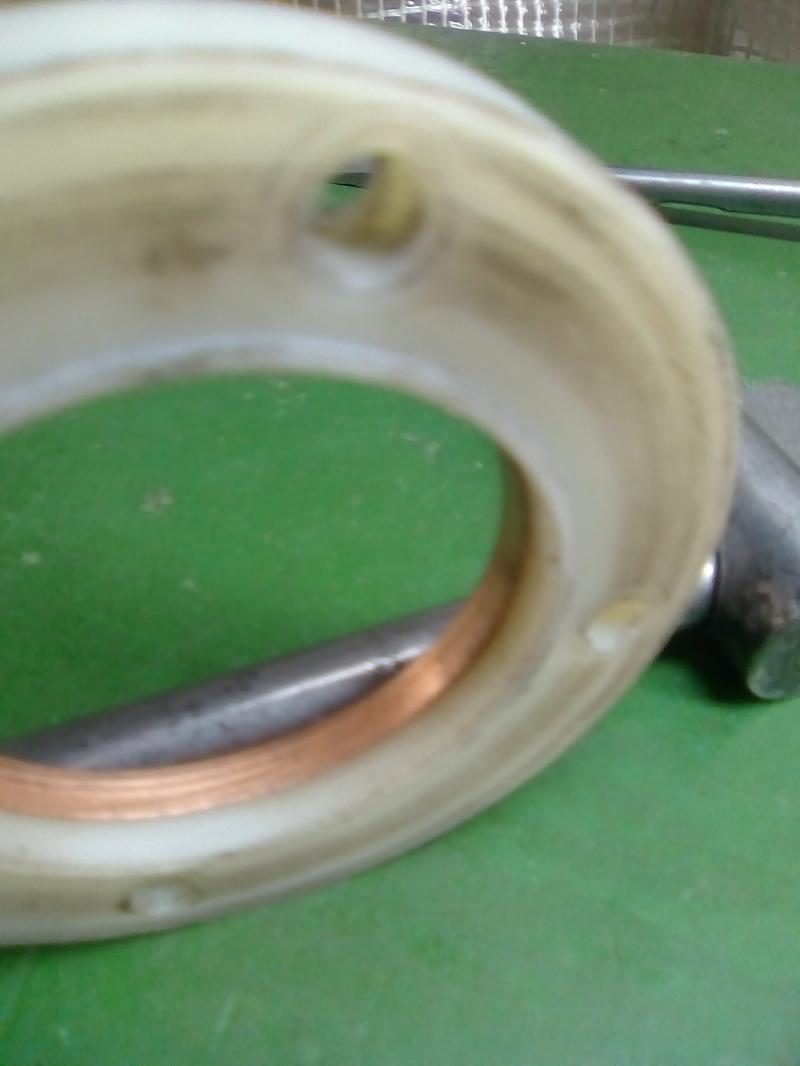

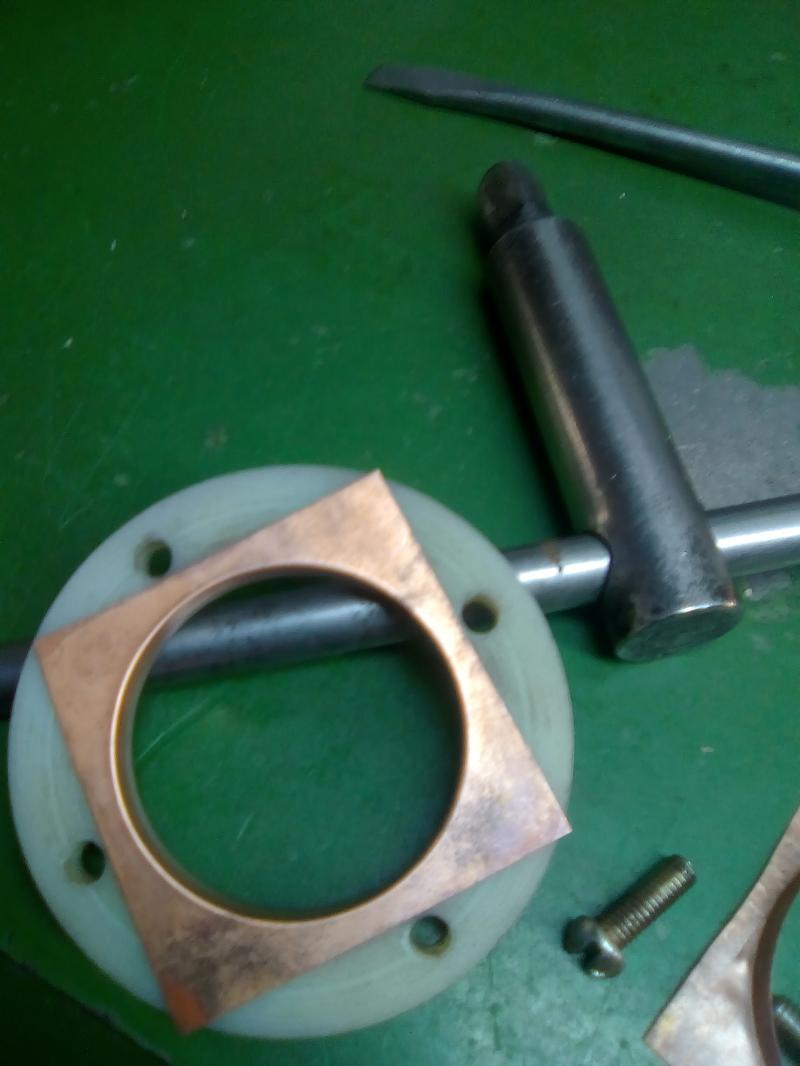

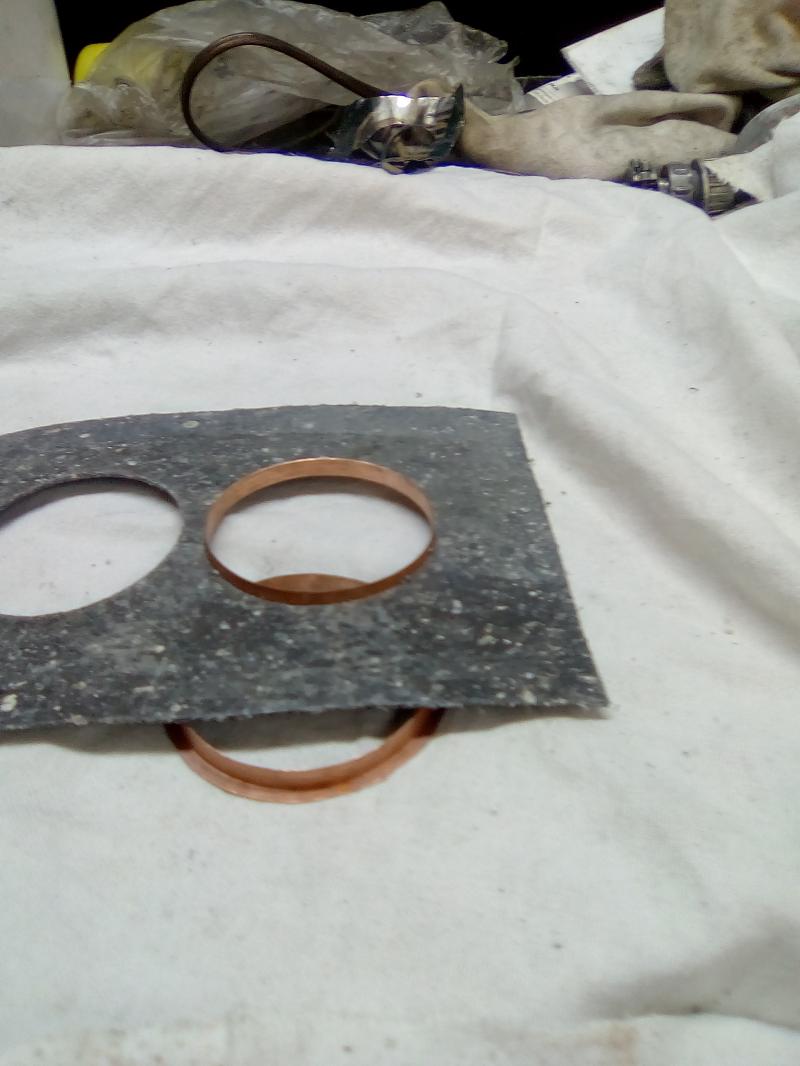

оправкой вращательными движениями развальцовывается заготовка


не спеша

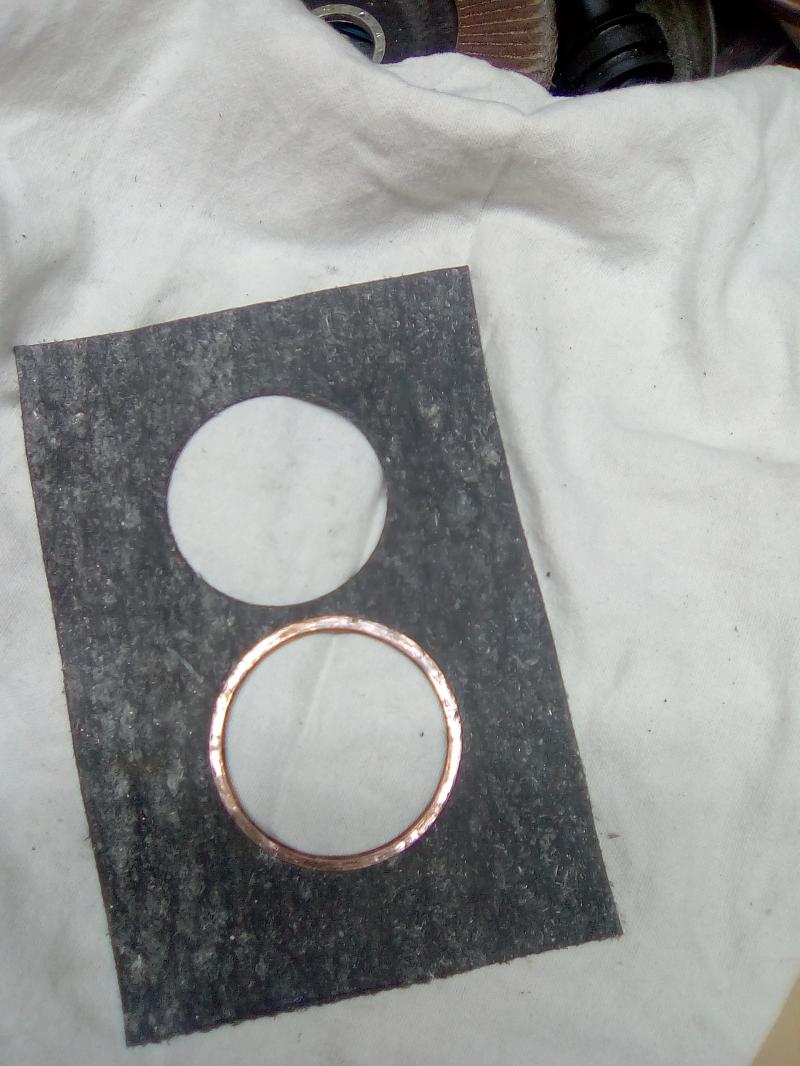

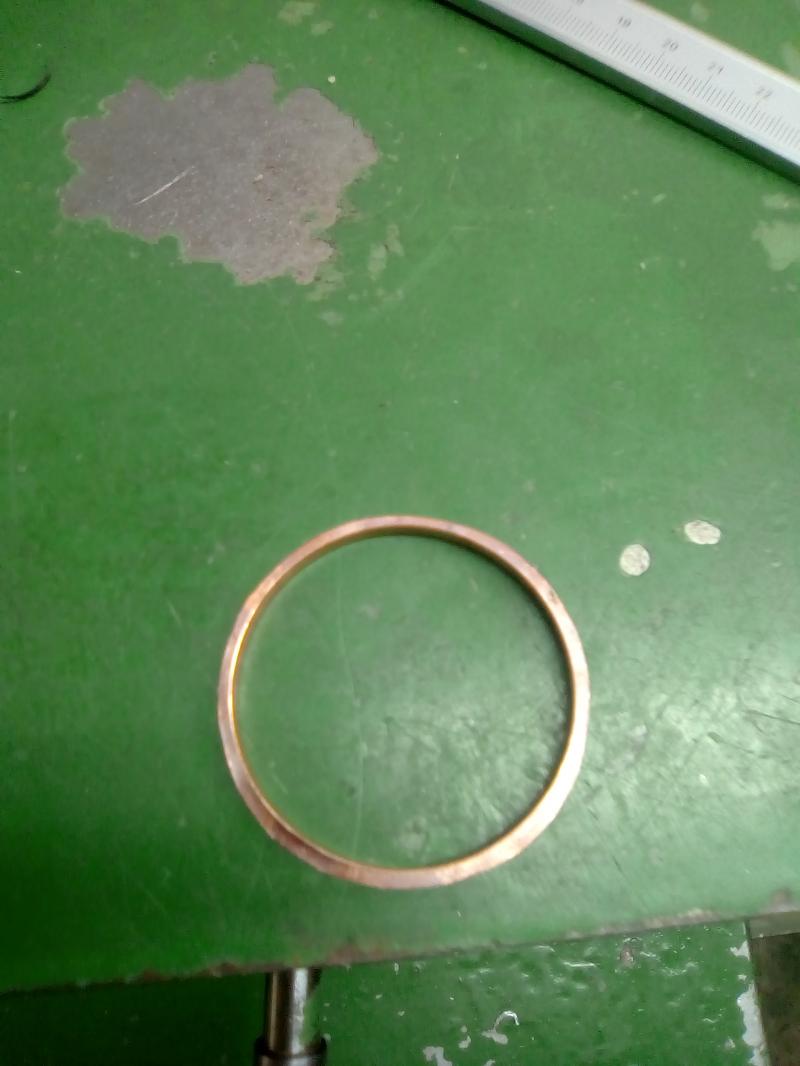

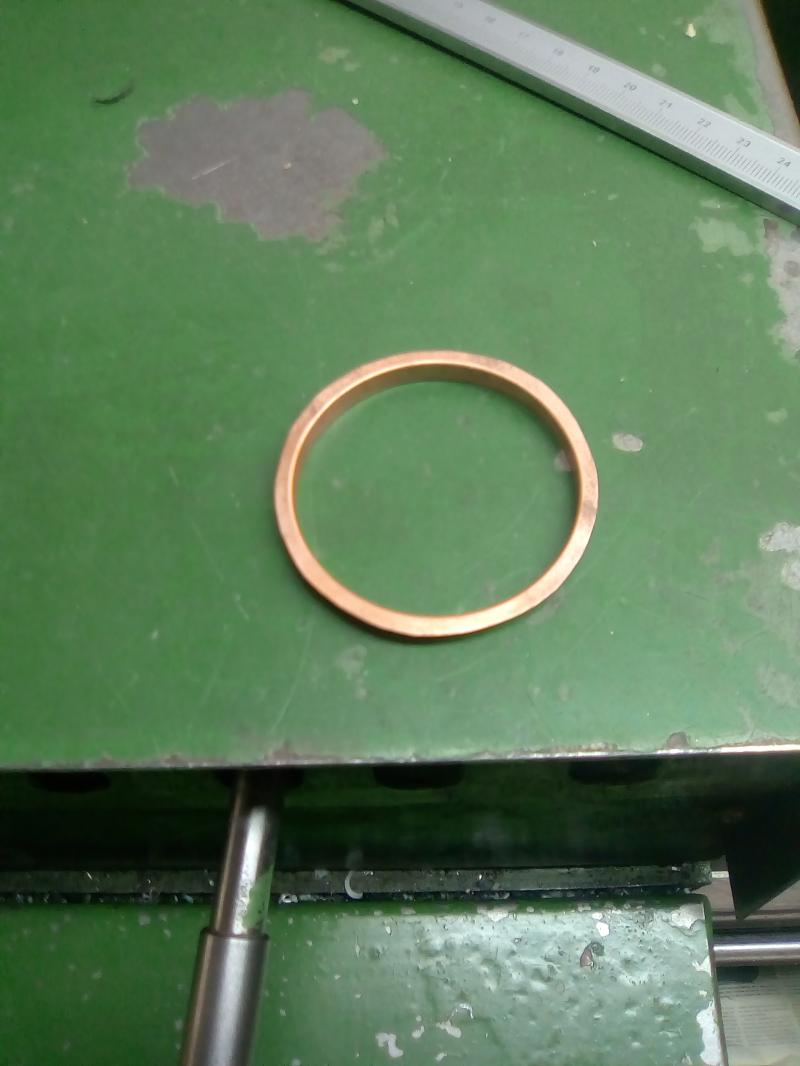

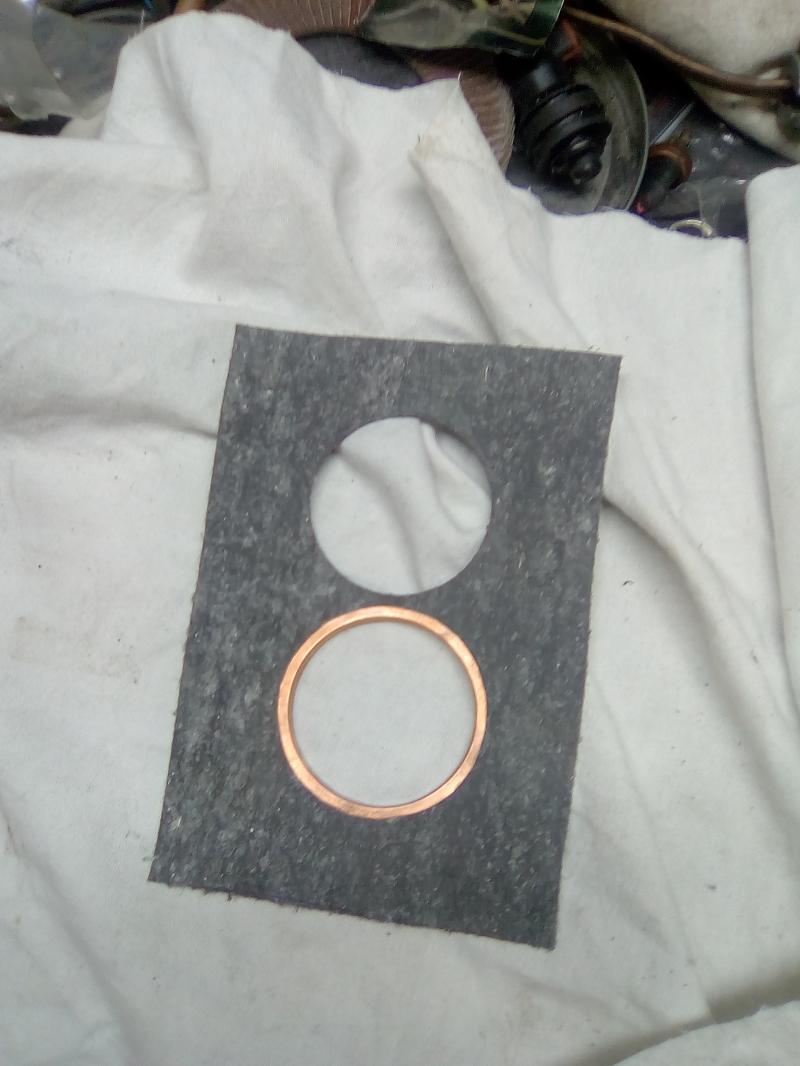

готово вид один


с обратной стороны

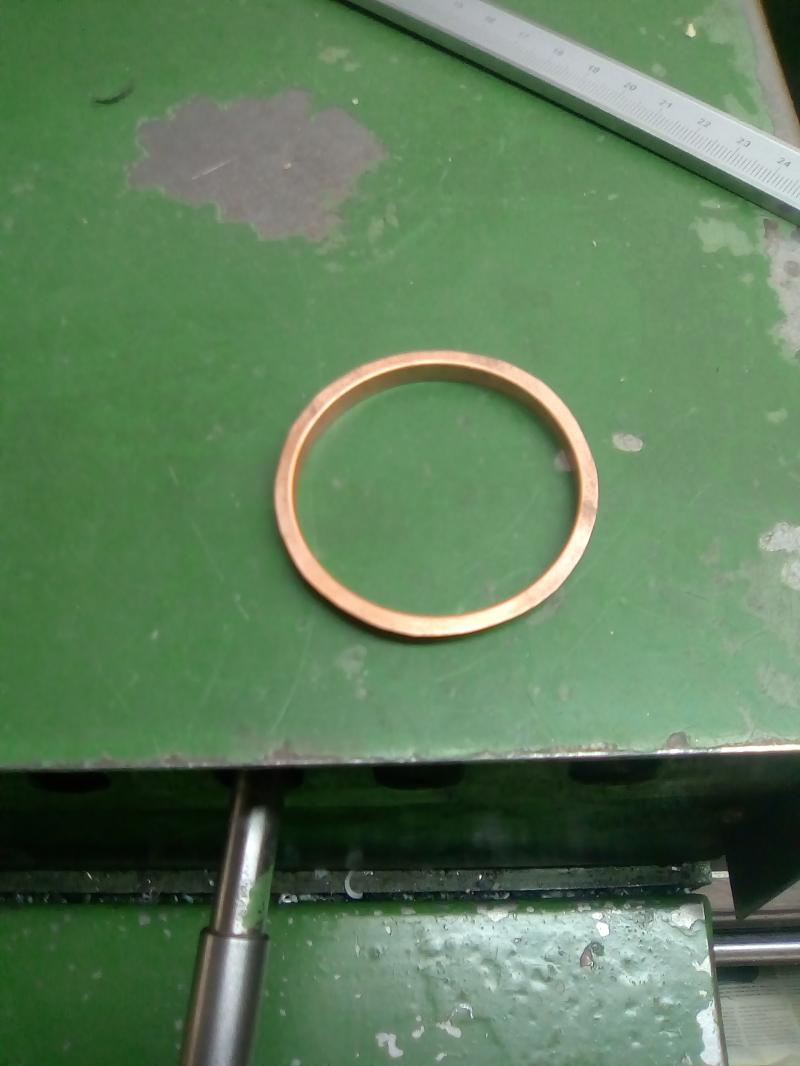

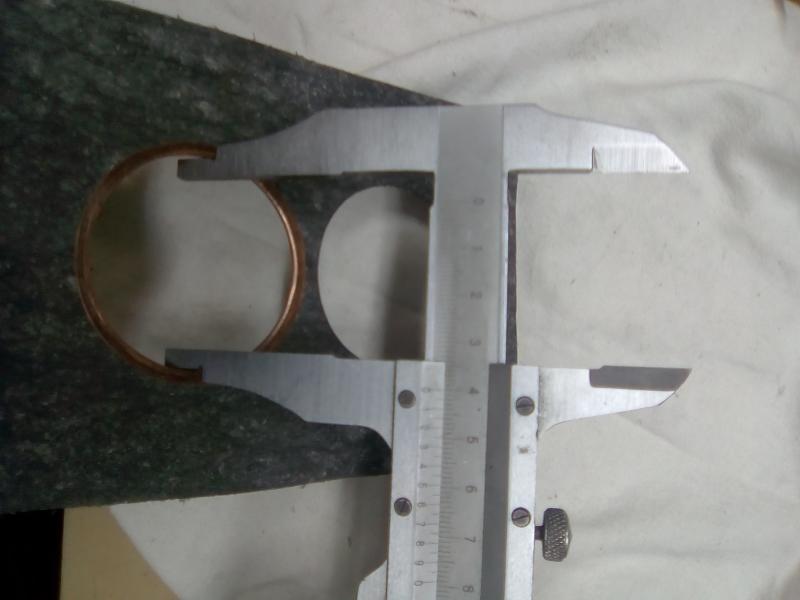

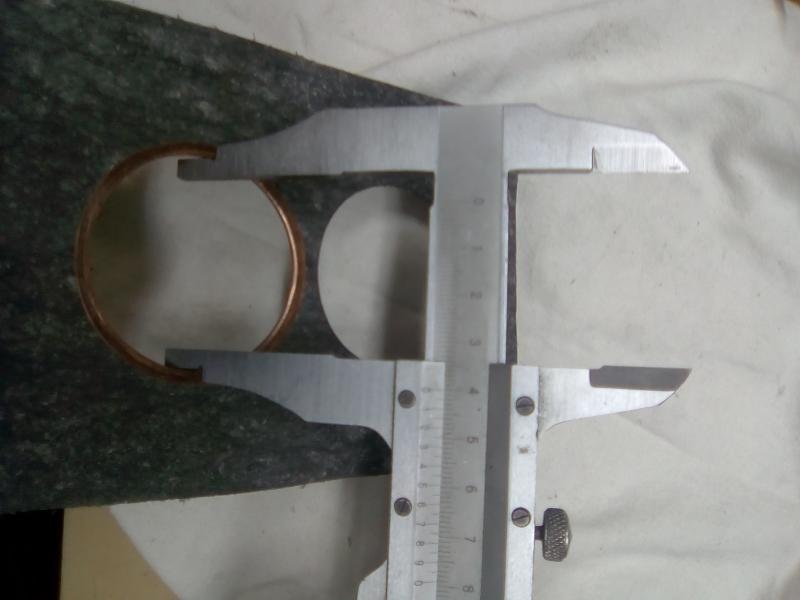

получившийся размер диаметр 50мм


второй цилиндр точно так же и отверстия вырубить уже не составит труда

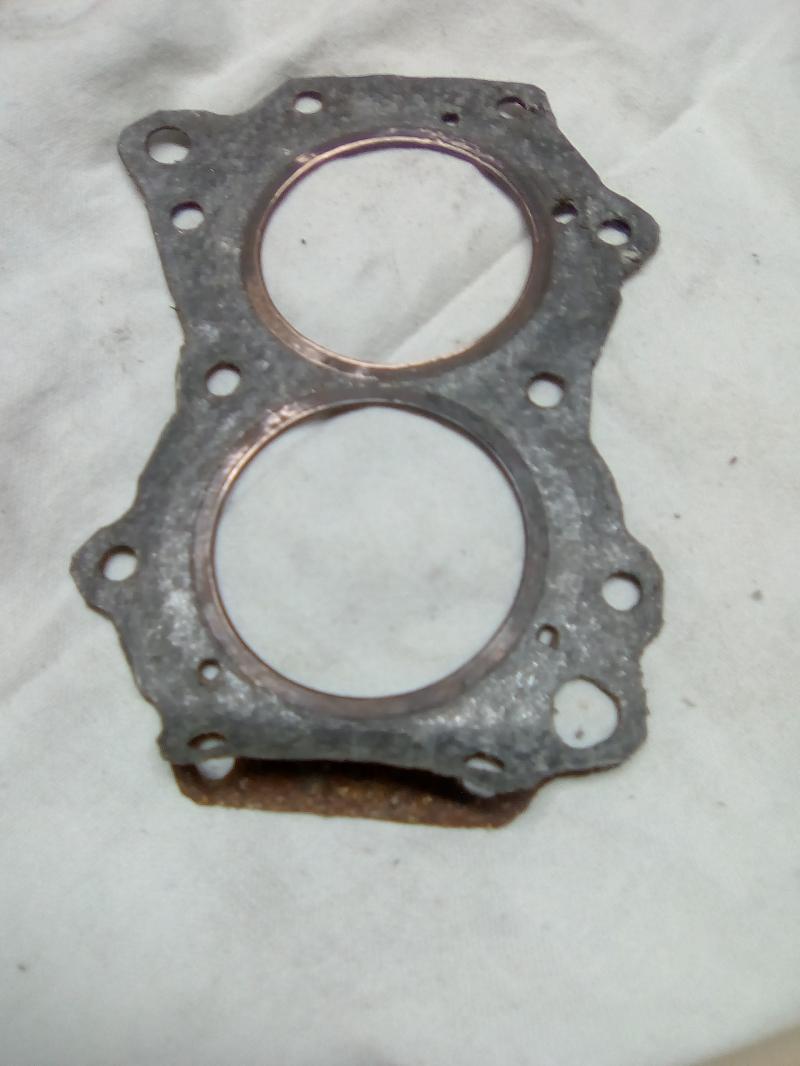

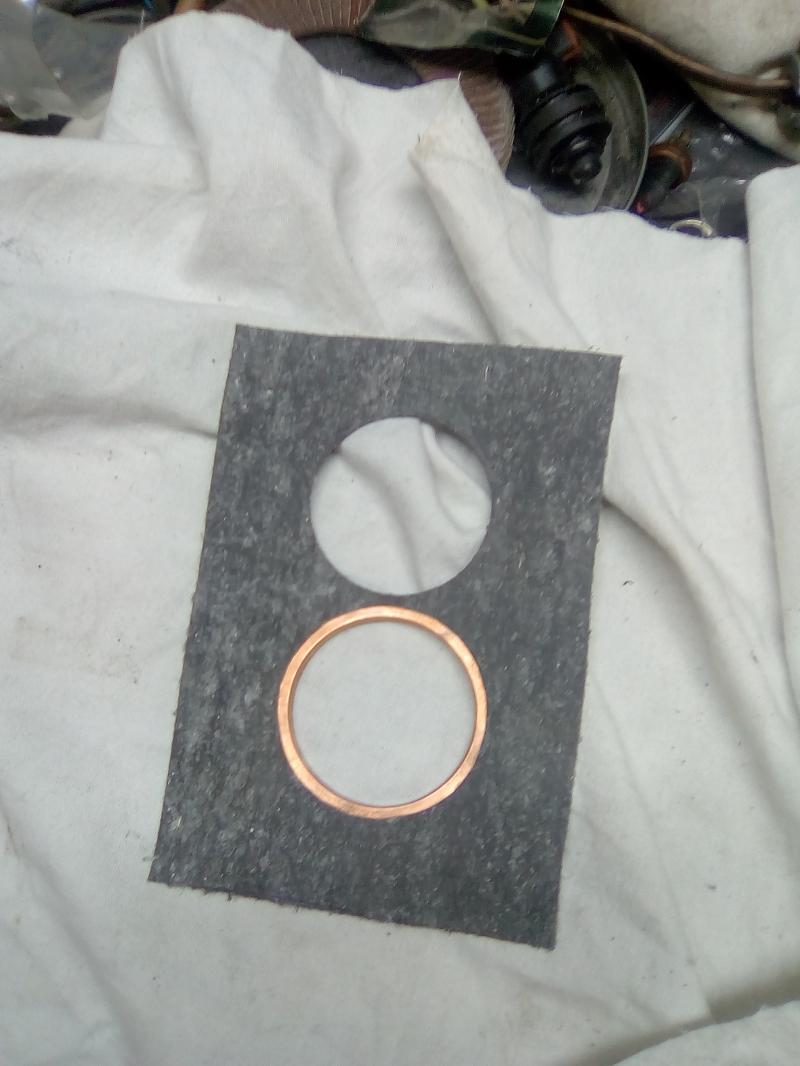

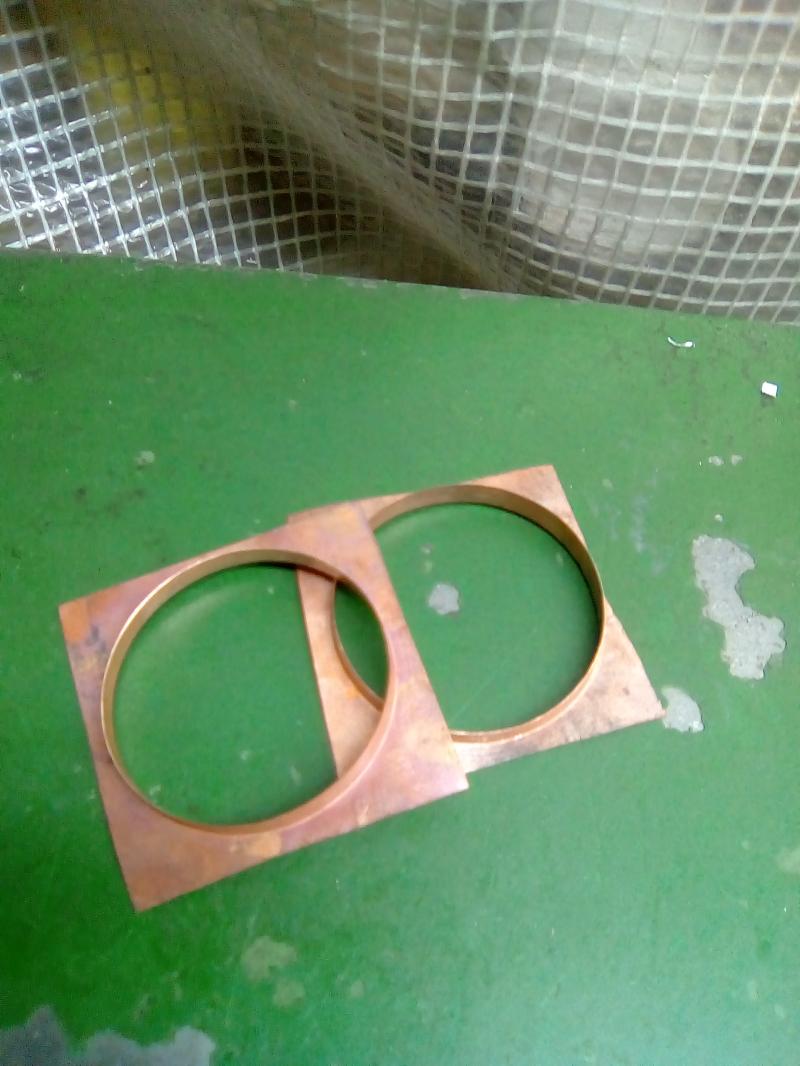

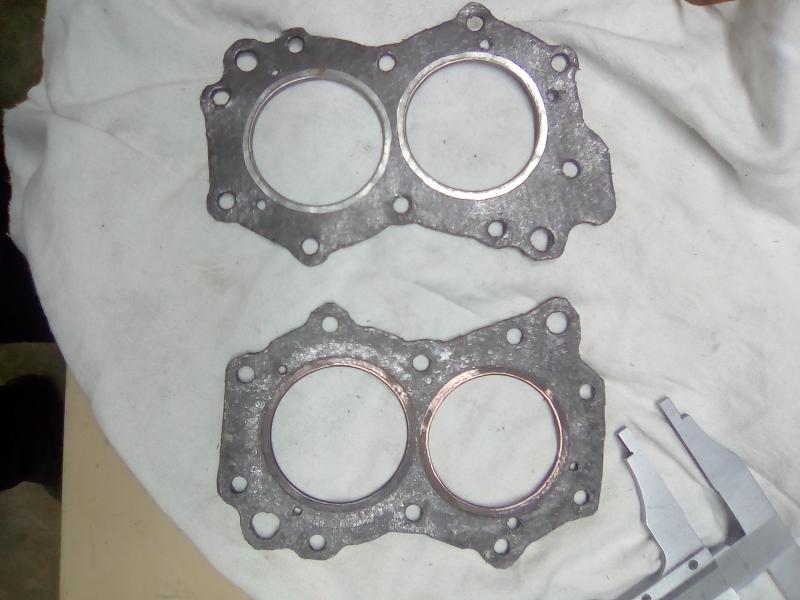

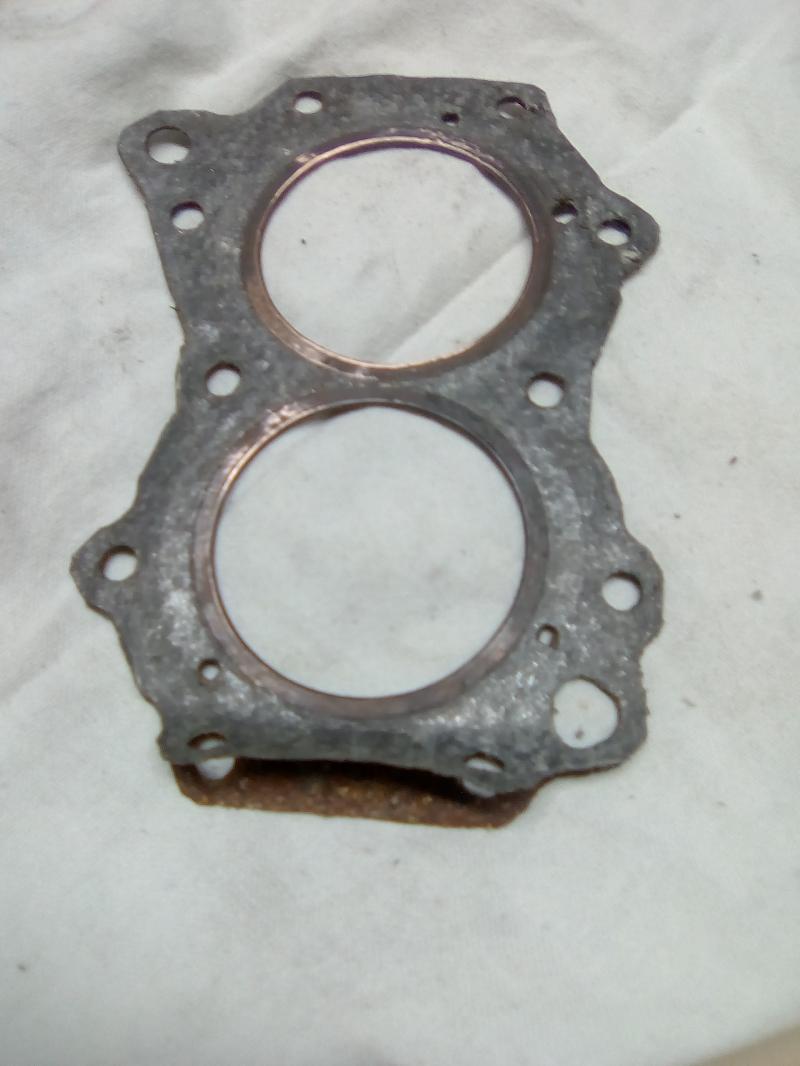

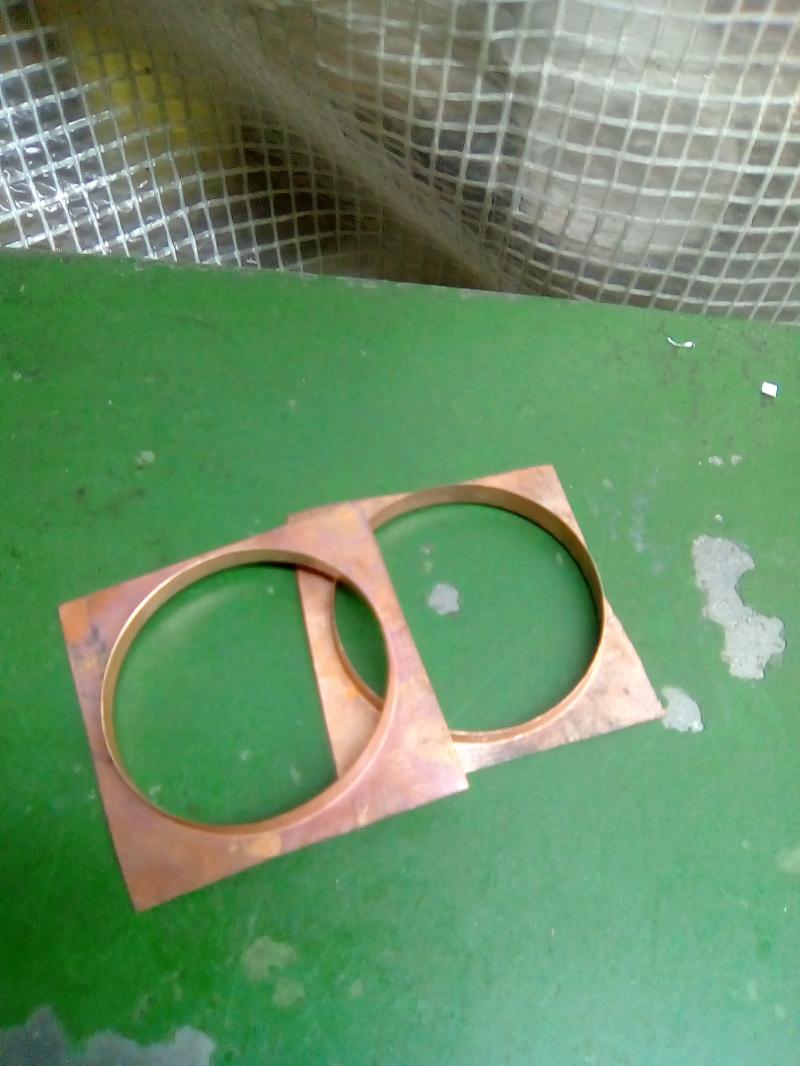

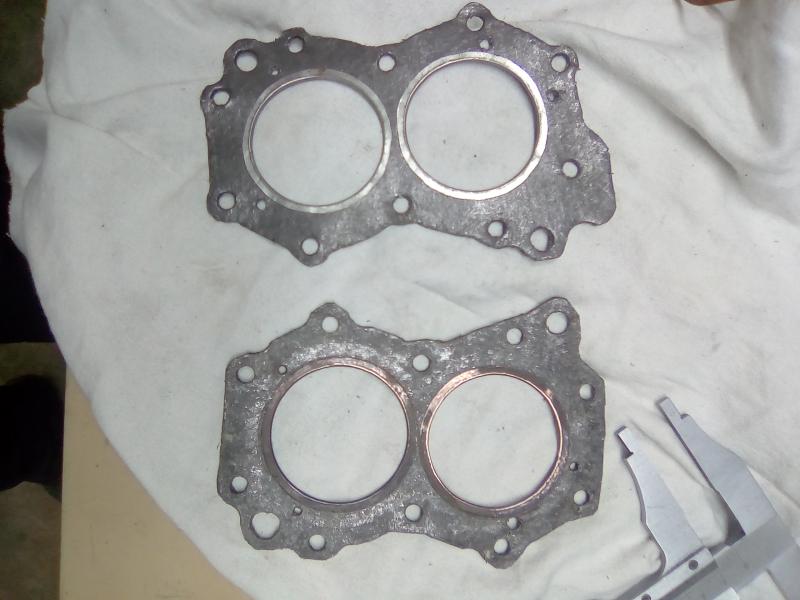

готовые изделия с алюминиевой и медной обечайкой.


Вложения
