Re: про тахометры)

modo-ufa сказал(а):
если минус подключён в общую сеть доходит до аккума, а от аккума идёт на корпус мотора - так не пойдёт? прямой провод тащить от минуса мотора до тахометра?
С массой всё хорошо, ни чего делать не надо.
Напряжение стоит проверить дополнительным вольтметром. Сгодится любой китай-тестер. При необходимости отградуировать в приборе лодки. (если предусмотрена такая функция, читать в инструкции)

Теперь по тахометру. Судя по поведению работы, тахометру не дает нормально работать регулятор.
То есть нужно сделать то что было рекомендовано постом выше.
Для этого сгодится любой диодный мост, например КВРС 3510, или КВРС 5010.

Ещё одно, что бы тахометр работал адекватно возможно придется подключить блокирующий конденсатор, емкостью 1 микрофарад с рабочим напряжением не менее 400 вольт.
Схема подключения очень простая, один вывод на сигнальный провод тахометра, другой на массу.

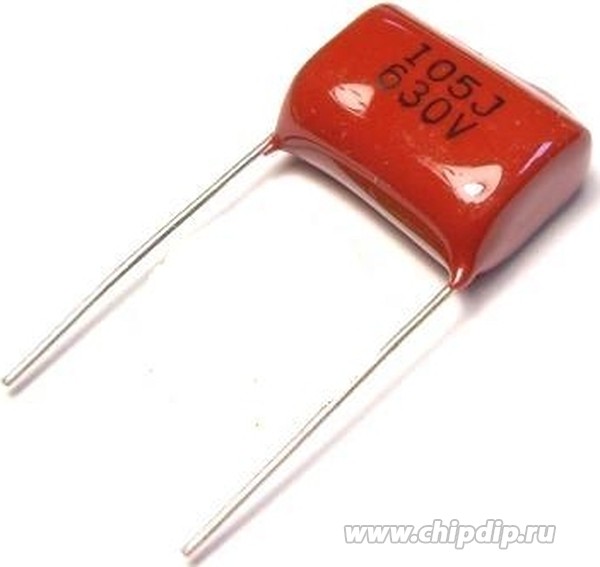

Конденсатор.



Мост. (выпрямитель)
