Случилась такая необходимость сделать установку для намагничивания магнитов маховика мотора Нептун-23.
Вызвана эта необходимость была замерами магнитного поля действующего маховика.
В долгих поисках марки применяемых магнитов на Нептуне удача всё же улыбнулась.
Выяснилось что в маховики моторов Привет-22 и Нептун-23 устанавливали магниты ЮНДК-24, ALNICO (российское название ЮНДК). Источник http://www.amur-ohota.ru/catalog/item781.html
Магниты. http://ferrite.ru/products/magnets/alnico/
Марка ЮНДК-24 это наиболее высокая марка в отличии от магнитов Вихря.
Но к сожалению размагничиваются и те и те одинаково быстро :cry:
Установка получила название УИН-2-1 что расшифровывается как Установка импульсного намагничивания.
2000 вольт. 1 Кило Джоуль.

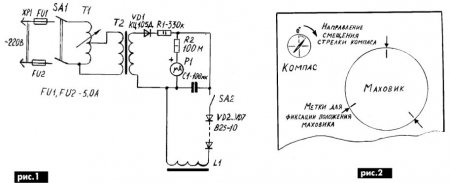

За основу была взята вот эта схема.

1187469969_vosstanovlenie_postojannykh_magnitov (1).jpg


Источник.http://electroscheme.org/195-vosstanovl ... nitov.html

В схему были внесены некоторые изменения и собственно установка была изготовлена.

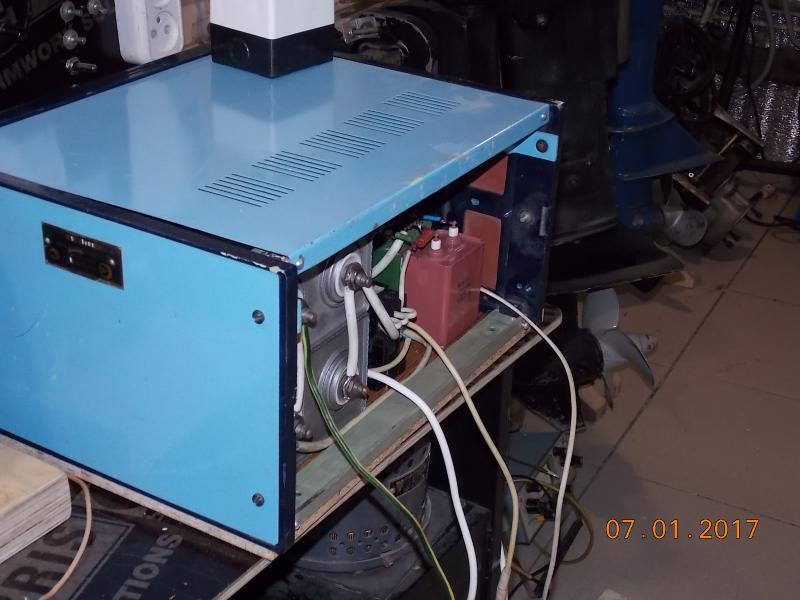

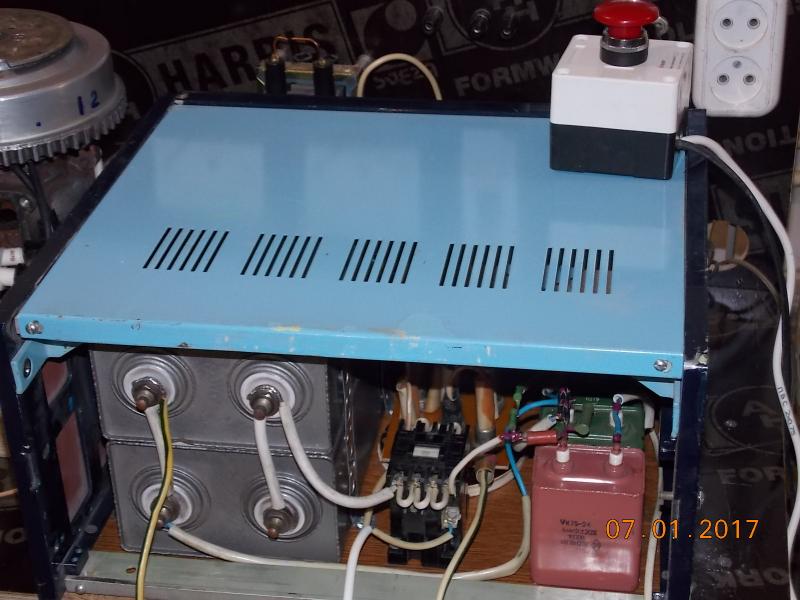

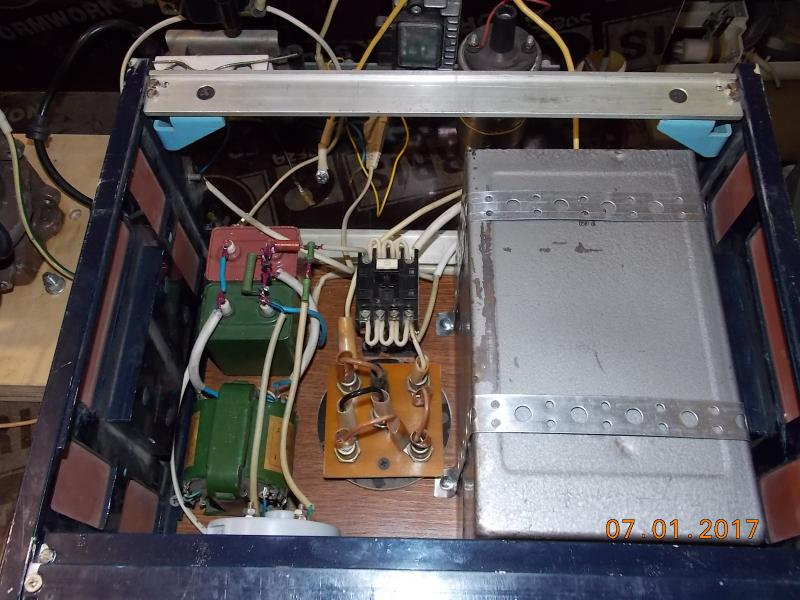

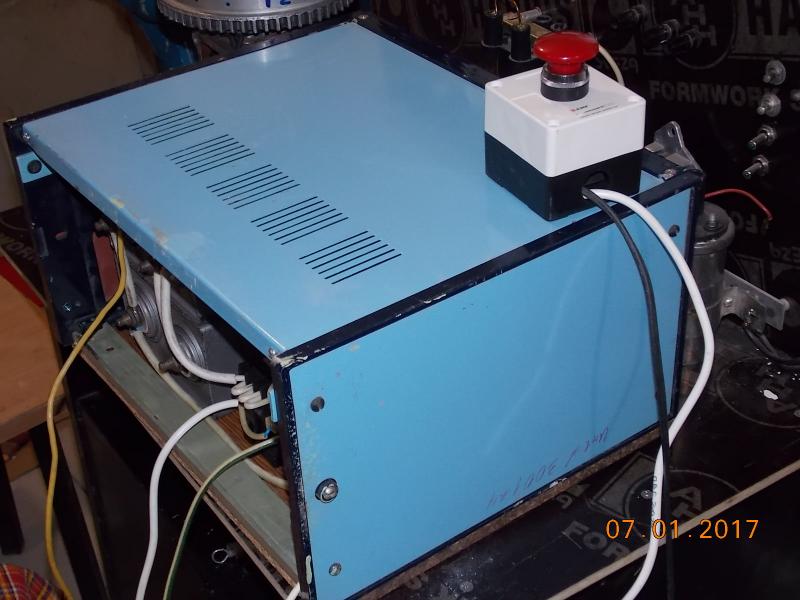

Выглядит так.


Работает установка очень просто. Высоковольтный блок питания заряжает батарею конденсаторов до напряжения 2000 вольт. (или меньше если нужно) После чего конденсаторы разряжаются на индуктор. (катушку)

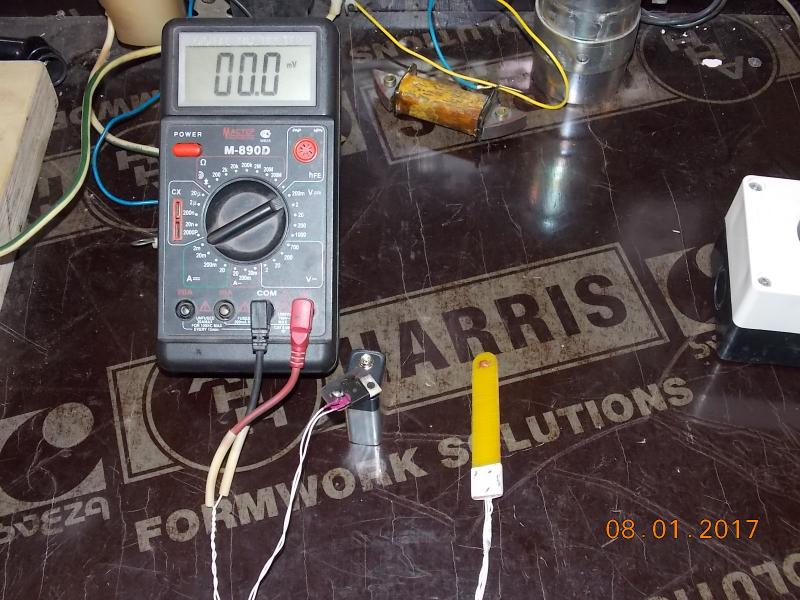

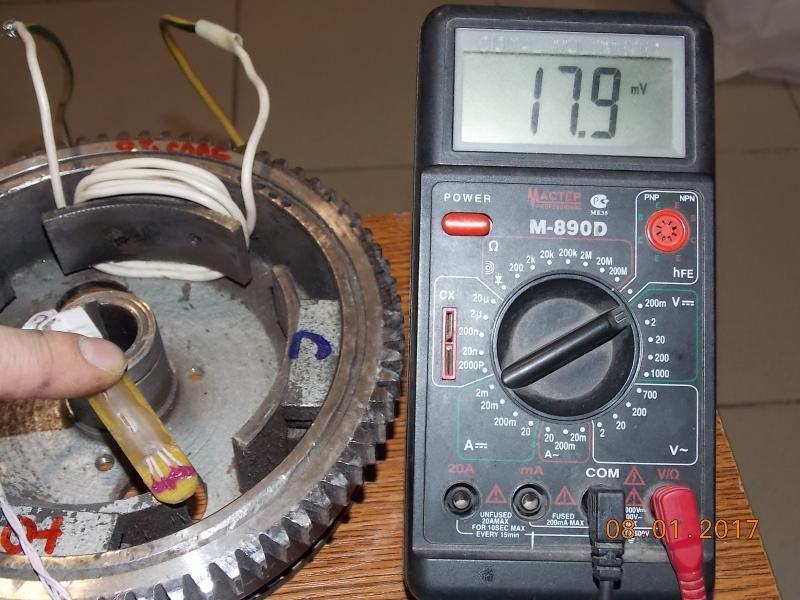

Измерения магнитного поля производятся датчиком Холла ДХК-05.
Вот так просто и незатейливо выглядит самый простой Тесламетр. Или Гауссметр, что собственно одно и то же :hahaha:



Источник. http://imlab.narod.ru/Electron/Manuals/DHK05.htm

Последнее редактирование:

танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,901
Благодарности
718
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#2
Теперь о практической стороне дела.
Наш коллега по форуму Алексей kav75 прислал свою коллекцию маховиков для намагничивания.



По этому рассказ начну именно с его маховика.

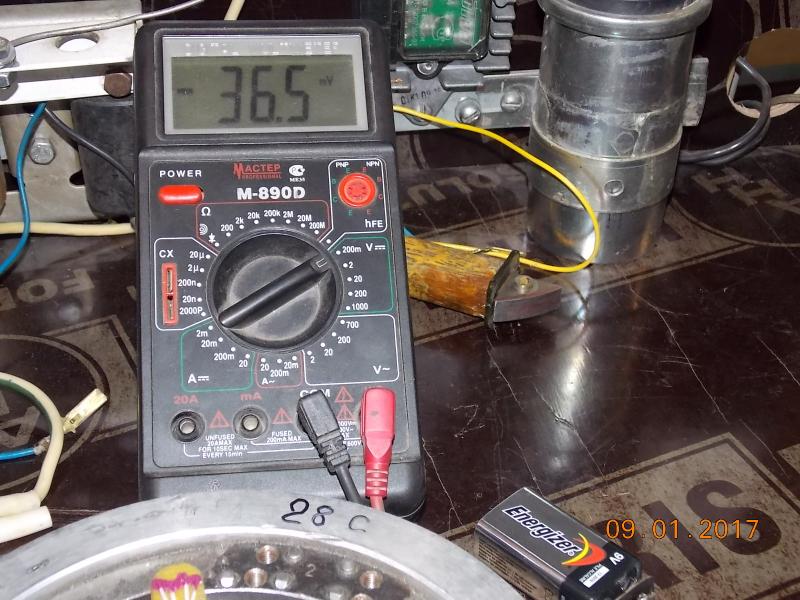

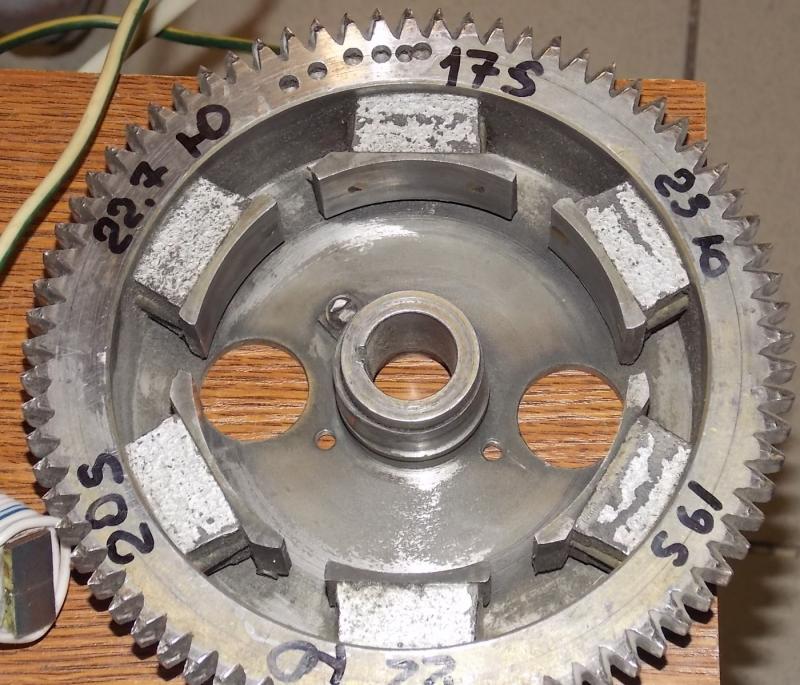

И так был измерен один из маховиков на котором был очень слабый магнит.
Его поле едва превышало 40 мТл.
Именно с этого магнита и начала работать установка :hahaha:



Вот он на фото уже в полном насыщении, сейчас его магнитное поле составляет 160 мТл.





И для сравнения другие магниты маховика Алексея.

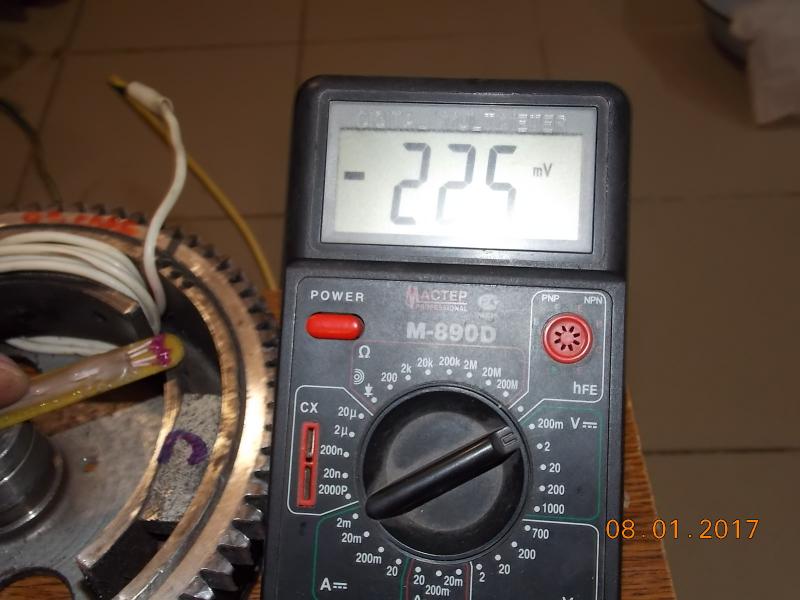

Это северный магнит рядом с уже намагниченным южным. Его поле 112 мТл.



Это второй южный, его поле и того меньше всего 90 мТл.



Ну и второй северный так же не блещет магнитным полем, 100 милли Тесла.
Все магниты этого маховика заряжены до насыщения в 160 мТл.

Завтра продолжу с коллекцией маховиков Алексея, ну и далее будет отчет о маховике Нептуна.

Последнее редактирование:

докер

капитан 1-го ранга
Регистрация
22 Окт 2012
Сообщения
5,484
Благодарности
744
Адрес
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
вихрь30 и 30э меркури F6 М
#3
:shock: Вот до чего доводят морозы под 30! :? Делаем вывод; В холоде повышается мозговая деятельность и при правильно (из нужного места) выросших руках,получаются полезные и нужные вещи! :good:


Тугарин

капитан 1-го ранга
Регистрация
8 Мар 2015
Сообщения
12,520
Благодарности
1,541
Адрес
Саратов - Рай
Имя
Александр сын Сергея
Лодка
П2, К, К5м, К2м, Амур-д, ПрофМарин 350 нднд было, К5м4 есть
Мотор
Ямахa 2, Вихрь 25,30, HDX T5, Меркурий 50ЕО было. Джонсон 70 от "ВолкоМотор62"
#4
докер написал(а):
:shock: Вот до чего доводят морозы под 30! :? Делаем вывод; В холоде повышается мозговая деятельность и при правильно (из нужного места) выросших руках,получаются полезные и нужные вещи! :good:
В точку!


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29 Янв 2012
Сообщения
7,205
Благодарности
491
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
#5
Андрей, а какая ближайшая у тебя транспорт. компания? :hahaha:


танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,901
Благодарности
718
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#6
ovchinnikov 1966 написал(а):
Андрей, а какая ближайшая у тебя транспорт. компания? :hahaha:
ПЭК Леша. Присылай если надо что зарядить. :yes:


kav75

капитан 1-го ранга
Регистрация
16 Янв 2010
Сообщения
1,808
Благодарности
365
Адрес
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2,5
#7
Андрей, спасибо за работу!!!
Пофлужу немного. Можно мне мозг зарядить этой установкой, чтобы соображал лучше? :crazy:


танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,901
Благодарности
718
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#8
kav75 написал(а):
Андрей, спасибо за работу!!!
Пофлужу немного. Можно мне мозг зарядить этой установкой, чтобы соображал лучше? :crazy:
Не зарядить однозначно нельзя, а вот убить можно на всегда всё живое с расстояния 1.5 см от голых проводов.
Для человека однозначно без вариантов- такое напряжение да ещё с таким током :shock:


танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,901
Благодарности
718
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#9
В общем продолжу по теме.
Маховики, точнее магниты в них- Алексей- оказались почти все отличные. Маленькие нюансы я отписал в личке, а тут приведу только данные.
Значит из четырех маховиков самый низкий по магнитному полю был магнит 40 мТл.
Самый высокий 140 мТл.
Все заряжены до уровня 160 мТл. Есть два экземпляра положительной полярности которые зарядились чуть выше остальных до уровня 180 мТл. Это нормальный разброс для магнитов.

Теперь о маховике Нептуна. Собственно виновник то он в такой большой работе оказался :hahaha: :lol:

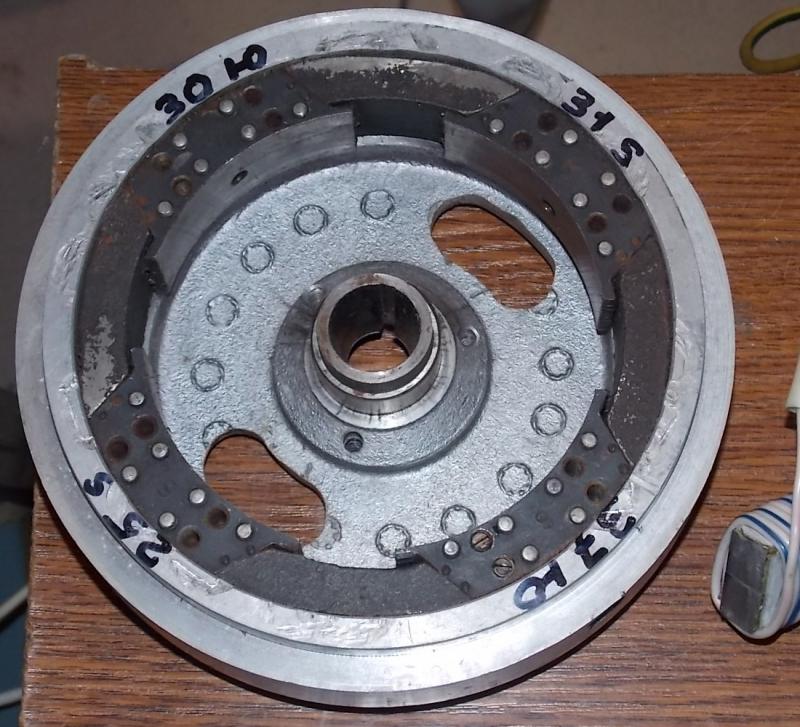

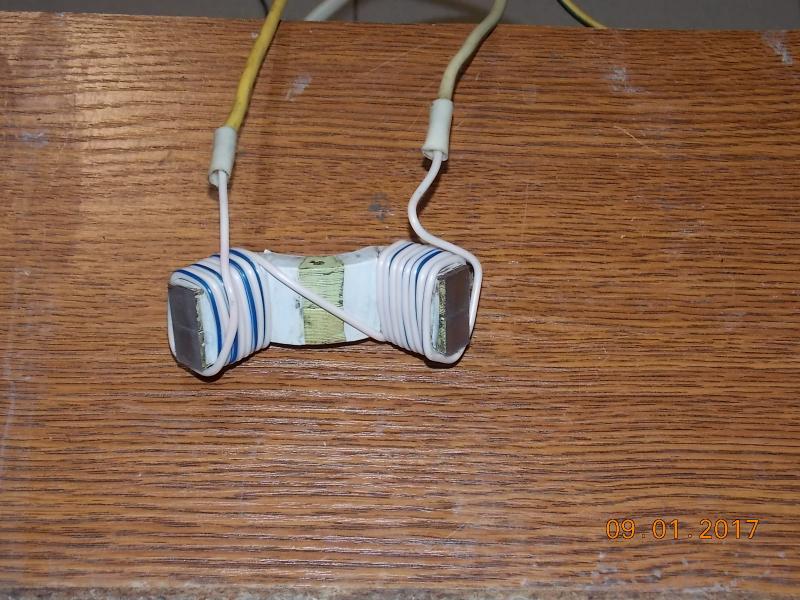

Для него был изготовлен особый индуктор из двух старых сердечников Вихря.
