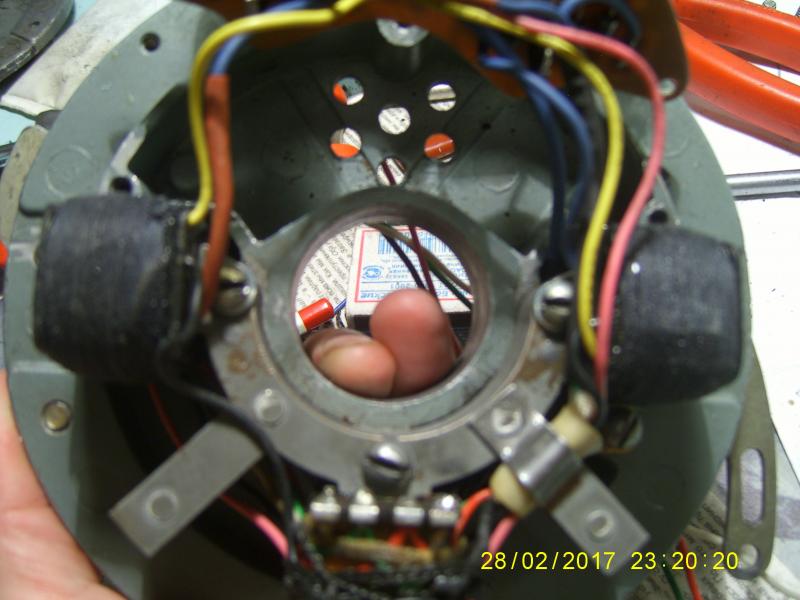

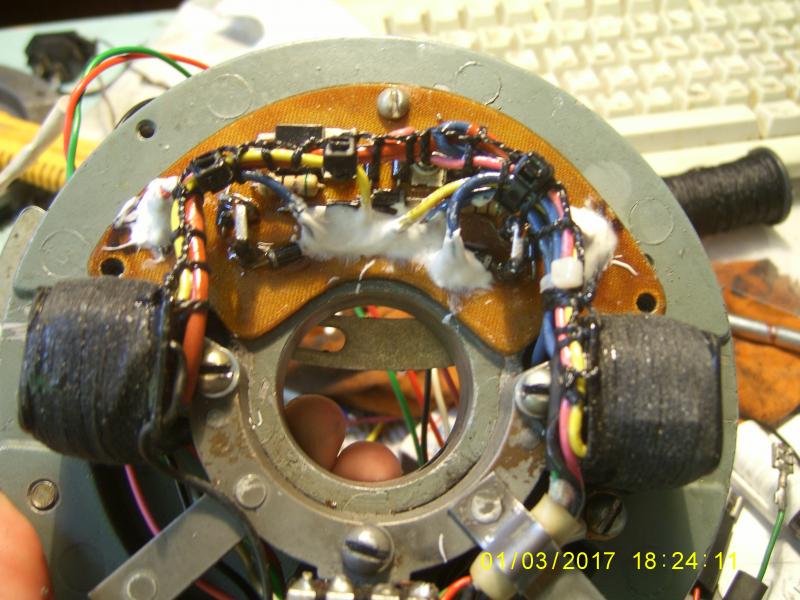

Сделал зажигание по схеме Андрея. сделал моментоскоп,углы проверил,соответствует заводским при оборотах от веревки,более обороты пока сделать нечем. мотор заводится.


Вложения

xxx1982xxx

старшина 1ст.
Регистрация
02.11.2016
Сообщения
90
Карма
3
Город
Зеленогорск
Имя
Илья
Лодка
викинг 360
Мотор
ветерок 12
Сделал самодельный тестер разрядник,искра на зажигание Андрея мощьнее,легко пробивает 13мм,(громкий счелчок,и синяя молния) , заводские же зажигания,испытал два штуки, ни одно из них повторить такое не смогло,как бы я не крутил маховик веревкой,хотя заводские рабочие. высоковольтные катушки одни и теже. Надеюсь что углы не убегут при увеличении оборотов. катушки мотал сам,провод от счетчика 0.14мм 5100 витков. еле еле влезло. мотать можно больше если влазиет.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
мотать можно больше если влазиет.
Для схемы с удвоением даже этого много. Оптимально не выше 4500 тыс. Угол если и будет убегать, то от пусковых до примерно 1500 об/мин.
у себя ставил делитель 100-300Ом+50Ом. схема нормально работает. даже, вроде, лучше чем без делителя. как-то так.
Только так добился синхронизации углов. Как писал выше, ставил 50 ом последовательно, эффекта не было. Сейчас, как писал в другой ветке, - все замечательно и схема с удвоением работает.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 863
Карма
1 324
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
При связке проводов ниткой не соблюден расстояние между узлами -10мм !!! Воен приёмка забракует и лишит премии
:hahaha:
Супер сделано :good: Токма кондёры нужно клеем закрепить- оторвутся от вибрации.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 750
Карма
307
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Voivano сказал(а):
мотать можно больше если влазиет.
Для схемы с удвоением даже этого много. Оптимально не выше 4500 тыс. Угол если и будет убегать, то от пусковых до примерно 1500 об/мин.
у себя ставил делитель 100-300Ом+50Ом. схема нормально работает. даже, вроде, лучше чем без делителя. как-то так.
Только так добился синхронизации углов. Как писал выше, ставил 50 ом последовательно, эффекта не было. Сейчас, как писал в другой ветке, - все замечательно и схема с удвоением работает.
Может имеет смысл уменьшить количество витков управляющей обмотки в полтора-два раза и намотать ее проводом потоньше (0.1мм) ? Кто бы намотал с отводами через 100 витков и попробовал минимальное количество для открытия тиристора. ВТ152 больше тока нужно по сравнению с ВТ151, но и он нежнее в 10 раз КУ201.


xxx1982xxx

старшина 1ст.
Регистрация
02.11.2016
Сообщения
90
Карма
3
Город
Зеленогорск
Имя
Илья
Лодка
викинг 360
Мотор
ветерок 12
ovchinnikov 1966 сказал(а):
При связке проводов ниткой не соблюден расстояние между узлами -10мм !!! Воен приёмка забракует и лишит премии
:hahaha:
Супер сделано :good: Токма кондёры нужно клеем закрепить- оторвутся от вибрации.

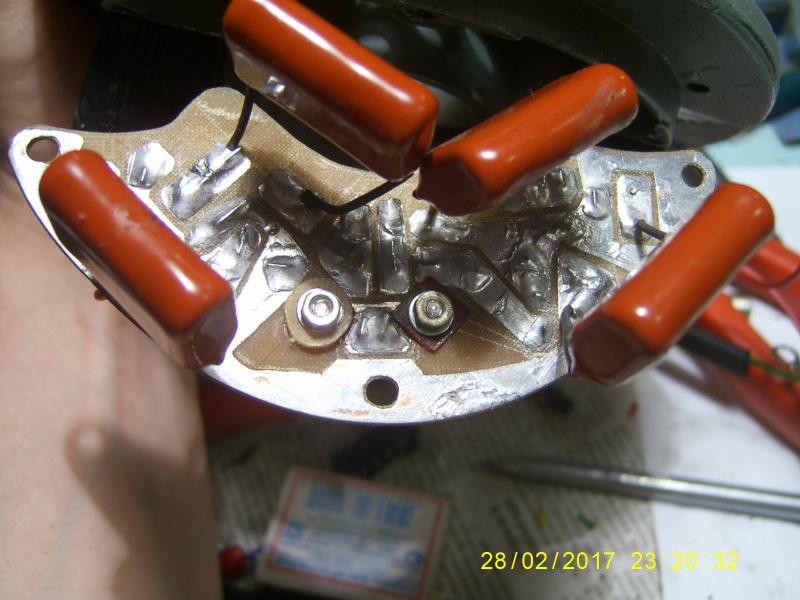

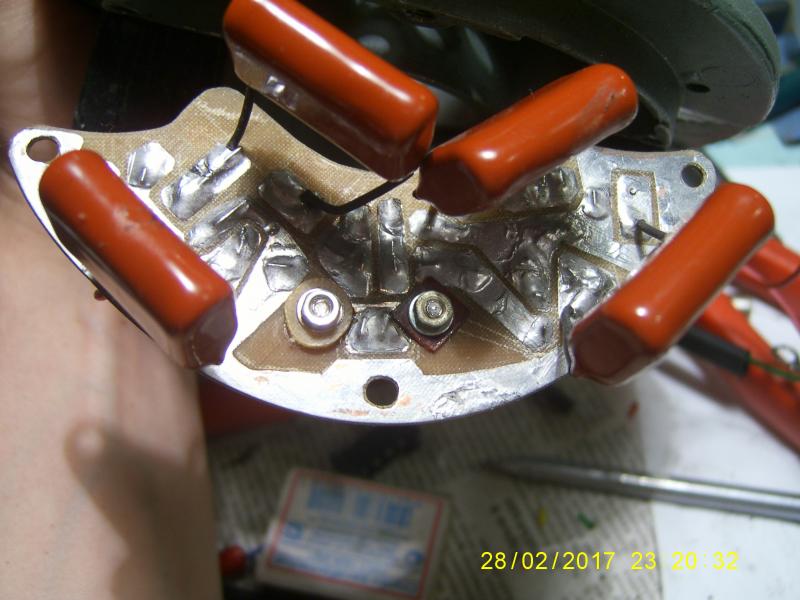

По кондерам все верно, плата схемы с низу на нее тоненький 2мм поролон пропитанный эпоксидкой на нее прижимается кондер (ложится боком) на кондер еще поролон 2 мм с эпоксидкой и еще один кондер,на низ тарелки зажигания кладем кусок из пет бутылки, в нем делаем отверстия для веньтиляции совпадающие с теми что там есть и собираем. кондеры прижимаются к пластику а не к алюминию тарелки, поролон сомнется если надо будет и застыв зафиксирует кондеры. если кондеры невлазиют то можно положить шайбочки под плату немного подняв ее.

какие новости с микропроцессорным зажиганием? :) для ветерка?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 863
Карма
1 324
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Алексей в этом вопросе занят :)


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.

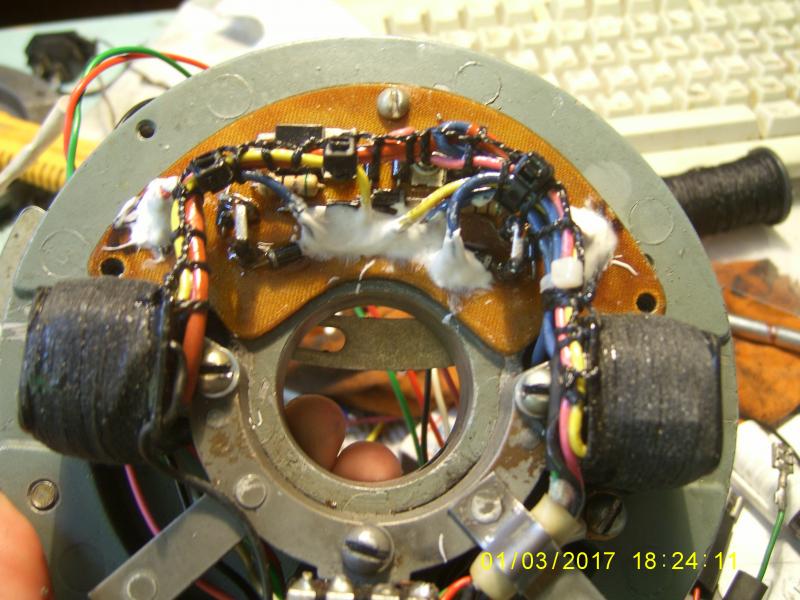

Тут между делом, пока экспериментировал с изготовлением печатных плат фотрезистом, спаял еще один блок (по схеме с удвоением (схема Танкиста)). Катушки от контакторов, искра - слона испепелит... Но обычное дело - на нижнем цилиндре угол гуляет. Отмотал с катушек управления по 50 витков, оставил по 200. На пусковых синхронно, чуть добавляешь обороты - убегает вперед на 4 зуба. Сопротивление обмоток - 25 Ом. Добавил по 100 омному резистору - все стало как и должно быть. По моему чисто отмотка даже и восстановит угол, то уменьшение сопротивления, может привести к перегреву обмотки. да и через управляющий электрод тиристора ток возрастет, что может привести к выходу из строя. Ну а в схему наверно сразу надо вносить изменения, и ставить эти резисторы. Для испытаний можно перемыкать перемычкой, если будет без них работать, то так можно и оставлять.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Voivano сказал(а):
Добавил по 100 омному резистору - все стало как и должно быть.
Добавил то в какую часть схемы, Володя?


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Последовательно обмотке управления. Я выше уже писал, на другом комплекте зажигания такая же фигня была. Пришлось прямо с катушки (родные стоят) в термоусадку и приклеиввть, чтобы от вибрации не отлетело. Сейчас плату почти закончил разрабатывать, комп глюканул. Сразу внес изменения, поставил дополнительные резисторы и вместо стабилитронов p6ke400 супрессоры. В таком виде даже на хреновом основании с люфтом - работает нормально, только напряжение на конденсаторе нижнего цилиндра поменьше. Я специально все эксперименты провожу на этом основании. Сейчас соберу на нем обкатаю, а потом целиком перекину на другое без люфтов, чтобы на речке не вылезала подобная хрень.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Voivano сказал(а):
Последовательно обмотке управления.
То есть разгрузил управляющую намотку, что бы не плавало напряжение на тиристоре. Логично! :yes: :good:


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Дык, Саня (bosia) давно ратует уже за этот вариант.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Voivano сказал(а):
Дык, Саня (bosia) давно ратует уже за этот вариант.
Да, я что то припоминаю, на эту тему! Плавает у меня угол не больше 2 градусов до оборотов 1000. Дальше метки стоят как вкопанные. До 1000 оборотов это если тролинг на легкой лодке, но не на тяжелом Прогрессе. Собственно на родном зажигании без умножения и с родными катушками, говорить о 2 градусах просто смешно, там в реальности до 5-7 градусов картина меняется. С тиристорами КУ 202 не знаю. Мне мотор уже с перепаянной схемой достался.
Два градуса до 1000 оборотов считаю мелочью которая не способна навредить мотору ни в коей мере. :pardon:


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Если бы два градуса, то, и разговоров бы не было. а то 2-4 зуба маховика это приблизительно 10-20 градусов. Куда нафиг такое баловство :). Ну у меня с КУ202 тоже зажиганий не было. С родными катушками там угол немного плавает. А с этими скачет дискретно. Вот только не пойму, почему на стоковой схеме, этого безобразия, практически нет.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Voivano сказал(а):
Если бы два градуса, то, и разговоров бы не было. а то 2-4 зуба маховика это приблизительно 10-20 градусов. Куда нафиг такое баловство :). Ну у меня с КУ202 тоже зажиганий не было. С родными катушками там угол немного плавает. А с этими скачет дискретно. Вот только не пойму, почему на стоковой схеме, этого безобразия, практически нет.
А куда оно делось? Я про стоковую и писал выше. В схеме с умножением накопительные катушки нагружены меньше чем в родной, следовательно управляющие будучи намотанными на накопительные дают бОльший ток и разброс напряжения на малых оборотах. В родной схеме отрицательный полупериод отрезается диодом это сильно нагружает накопительную катушку, та в свою очередь отнимает ток у управляющей. Примерно так происходит своеобразная "стабилизация" тока управляющих катушек. Она в пользу только углу зажигания, но при этом накопительные катушки сильно страдают от шунтирующего отрицательный полупериод диода. Как то так.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Мотор мой вот так часами может работать. Сам понимаешь, если бы угол скакал градусов даже на 5-7 то его бы колотило вместе с бочкой. Обороты на этом видео 800-850 и мотор ещё не обкатан. Схема с умножением.
Разумеется что сначала было все проверено на стенде а потом установлено на мотор. Всё что настроено и проверено на стенде в условиях мастерской, работает без проблем на моторе. Это уже подтверждено практикой и не один год.



Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Дык а я что делаю :). Не буду же ставить на мотор проблемное зажигание. Чтобы потом писать: А-а-а! Поможите! Мотор колотит, искра пропадает, на ходу глохнет, не заводится... ну и т.д. :). Если обнаружено то, что будет мешать работе, - надо устранять, а не надеяться, что само пройдет. В стоковом варианте, таких проблем, с большим изменением угла - нет. Надо чтобы и в модифицированном не было. Причем не было вообще, ни при каких условиях, никогда, и даже не думать об этом :)


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Voivano сказал(а):
Дык а я что делаю :). Не буду же ставить на мотор проблемное зажигание. Чтобы потом писать: А-а-а! Поможите! Мотор колотит, искра пропадает, на ходу глохнет, не заводится... ну и т.д. :). Если обнаружено то, что будет мешать работе, - надо устранять, а не надеяться, что само пройдет. В стоковом варианте, таких проблем, с большим изменением угла - нет. Надо чтобы и в модифицированном не было. Причем не было вообще, ни при каких условиях, никогда, и даже не думать об этом :)
Как то у меня с углами проблем не было. Перемотал катушки с точностью до 1 витка и всё великолепно встало на свои места. Те 5-7 градусов разброса угла которые были, практически исчезли. Если потребовалось поставить дополнительный резистор в делитель на управляющий электрод тиристора, и это устранило разброс углов по цилиндрам, значит стоит всячески испытать этот вариант и занести в схему. Давай пытай, этот вариант, и по результатам будем корректировать схему. Саша подойдет, наверное расскажет что то о резисторе на его моторе.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Здесь причина не в катушках, а чисто в механике. О чем мы с тобой говорили выше. Разные зазоры между маховиком и магнитопроводом. Катушки я сейчас поменял местами, ну это больше для чистоты эксперимента и очистки совести :). Конечно, в итоге я это все тоже уберу. Но надо чтобы в таком варианте все работало. Скорее всего я этот комплект буду на втулках делать. Потому что эпоксидкой уже не выправишь, слишком большой износ отверстия.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 750
Карма
307
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
наконец то.. я думал только у меня метки не сходятся. может стоит посмотреть на стоковые схемы скутеров/мотоциклов? там на упр.импульс идет RC-цепочка и гасящий резистор. цепочка даст крутые фронты а резистор не пропустит помехи. может попробовать и нам так?


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Да, вроде пока хватает одного добавочного резистора. Схему и так уже усложнили относительно стоковой. Думаю, ни к чему ставить дополнительные элементы без особой на то надобности.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 750
Карма
307
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
В схеме зажигания Урал два диода, тиристор и конденсатор. И она должна бы работать, но ведь не работает. Если можно исправить радиодеталями - это обязательно нужно сделать. Это же не преобразователь паять.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
RC цепочка не такая уж простая вещь, это вообще индивидуальная цепь под конкретный датчик. Рекомендовать её для массовой установки в схему Ветерка нельзя. Поскольку разброс параметров управляющих катушек, а так же всей магнитной системы включая люфты, довольно велик. А вот дополнительного резистора думаю будет вполне достаточно. В любом случае надо ставить схему на стенд и смотреть что получается на управляющем электроде тиристора с добавочным резистором.

Думаю только после таких испытаний можно будет подобрать оптимальное сопротивление для работы тиристора во всем диапазоне оборотов мотора.
Всё таки последовательный резистор думаю необходим в цепь управления. Тут надо уже весь делитель пересмотреть скорее всего.

На сегодняшний момент нет возможности заняться этим вопросом. Володя думаю пока делает эксперименты снимет осциллограммы, можно было бы проанализировать их и сделать расчет делителя в целом.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.

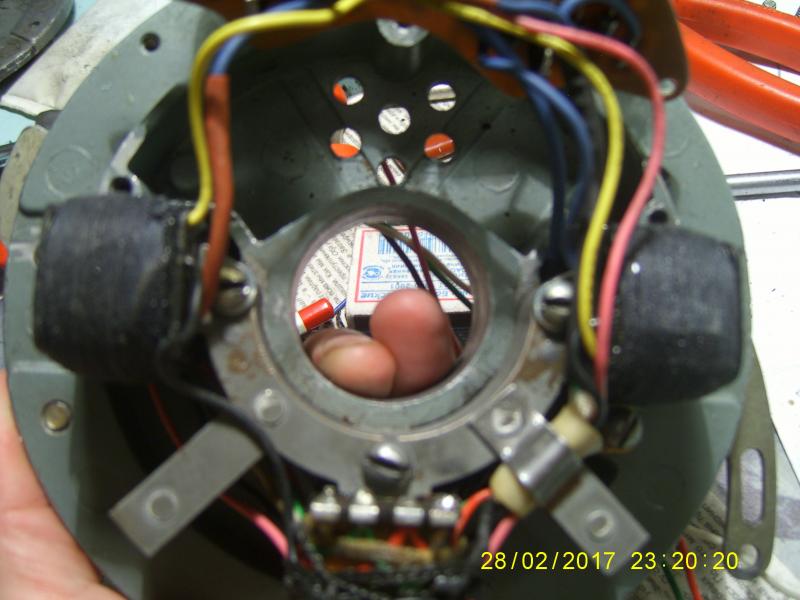

В общем собрал уже все поставил капитально. Весь этот комплект: катушки и плату поставил на основной рабочий мотор. Сначала проверял на другой голове. Все работает четко. Искра отличная углы как вкопанные от оборотов вообще не зависят. На пару градусов раньше метки. Осциллограммы с управляющих обмоток посмотрел только с провода идущего на кнопку стоп. один пик немного выше самый первый, остальные ровно идут. Думаю, что ничего больше мудрить не надо, если получится завтра запущу (хотя с другим комплектом запускал, все работало нормально). Если не получится, то только на следующей неделе смогу опять заняться. Уезжаю на операцию, надеюсь, что вернусь :). Ну а чтобы, люди в последствии не парились, и не материли некоторых :) надо ставить сразу в схему эти резисторы. Если не надо будет, поставил перемычки и пользуйся.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.

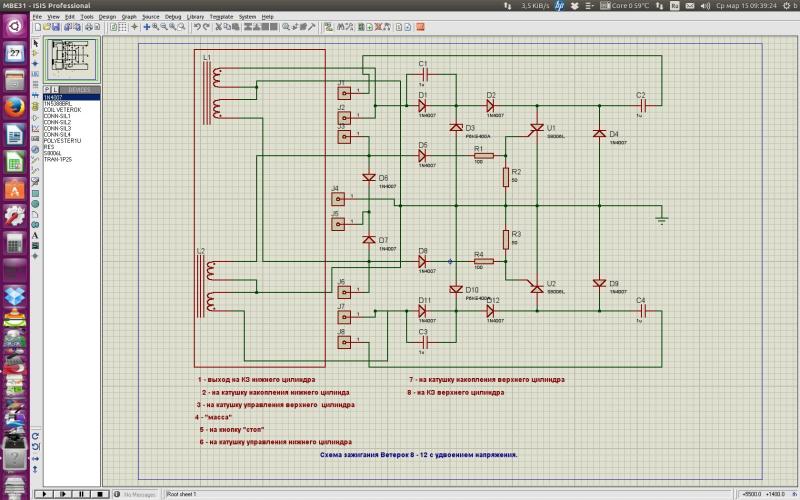

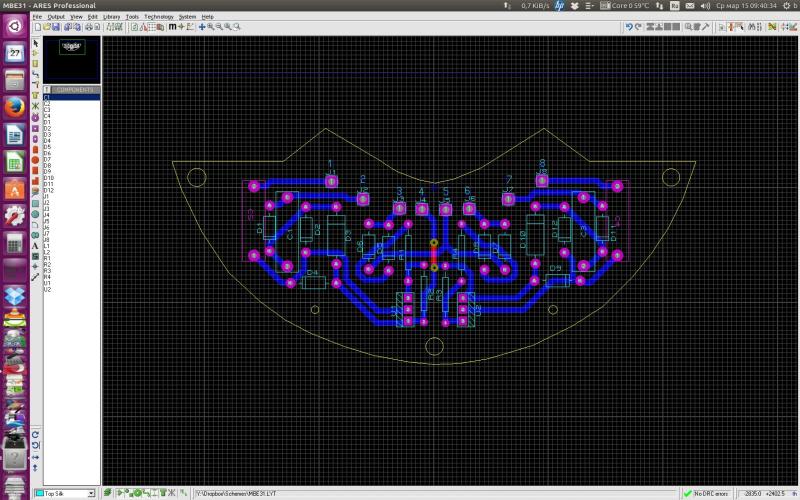

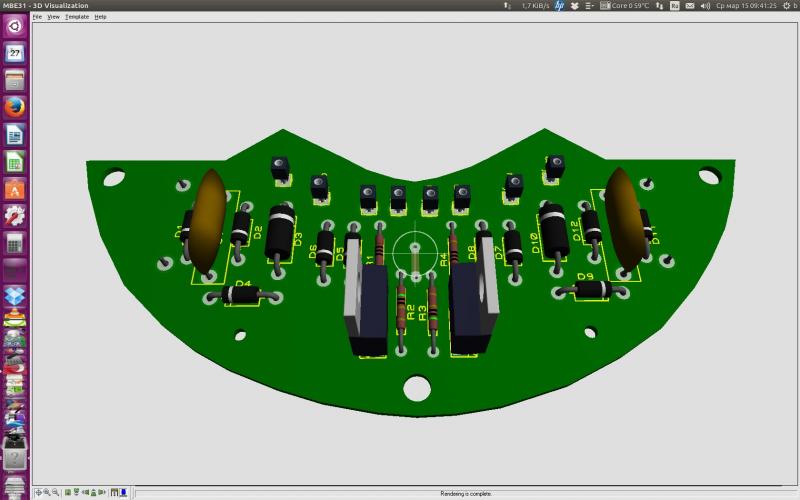

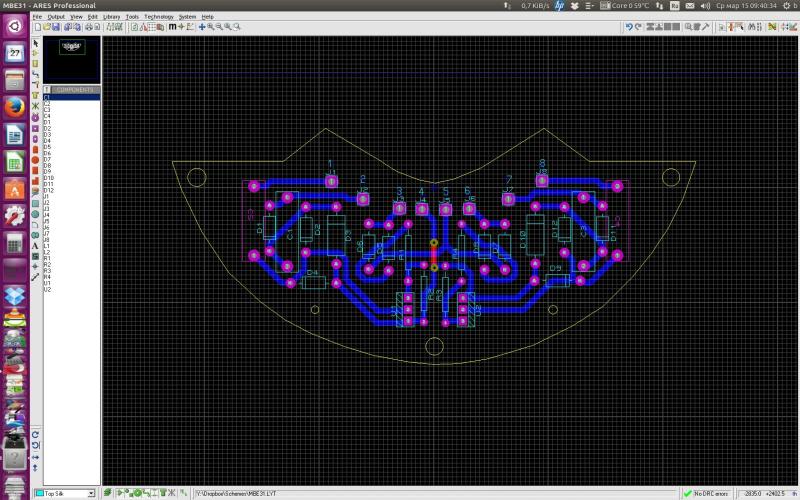

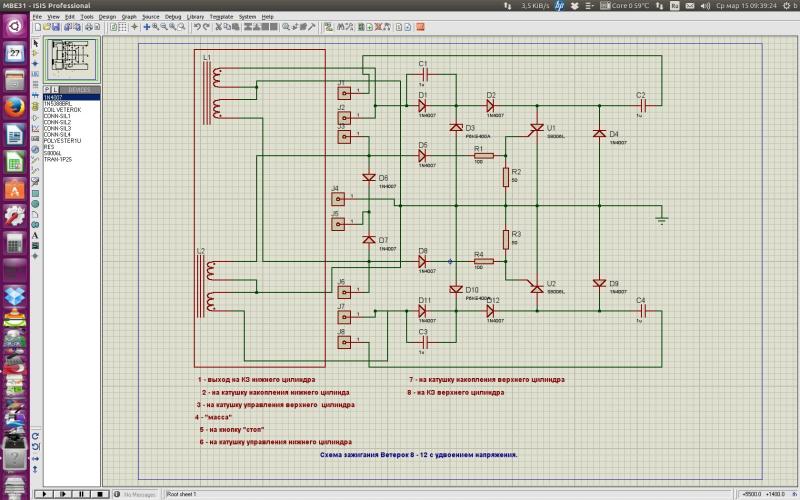

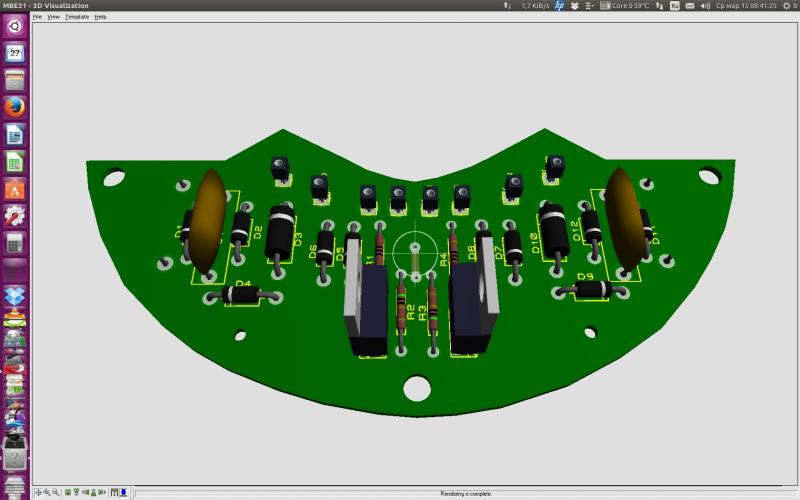

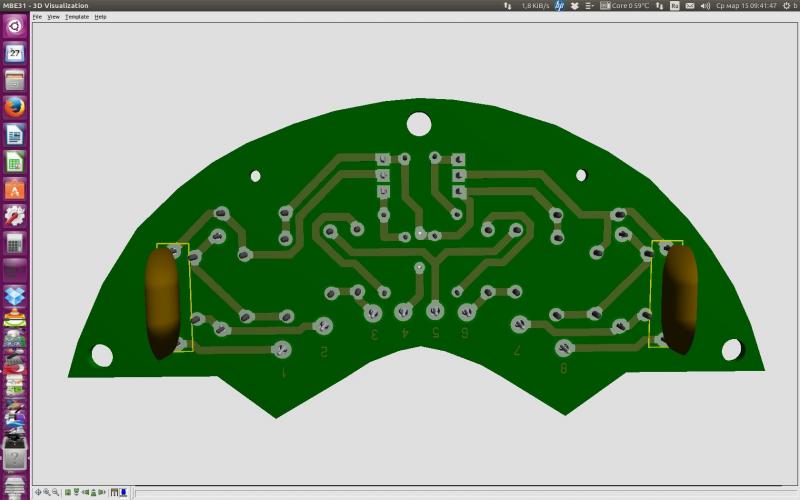

Ну вот вчера подправил схему и плату. Тиристоры ложатся (программа не рисует в лежачем положении) и первые конденсаторы тоже перенес на верх, укладываются и приклеиваются. Ничего нигде не мешает, ничего не задевает, все закручивается, укладывается.
