Привет, всем!

Парни подскажите пожалуйста можно ли намотать 0.09 провод для электронного зажигания для Москвы М и сколько мотать? Нашел схему, по схеме 0.1 провод 5000-250 витков. Заранее спасибо.


Макс43

капитан 3-го ранга
Регистрация
22.10.2013
Сообщения
586
Карма
65
Возраст
38
Город
Краснодарский кр. Кропоткин
Имя
Максим
Лодка
Днепр, МКМ, Норд-Сильвер 390
Мотор
Вихри, Нептуны, Москвы, Ино.разные
Re: зажигание на москву м

Делай вот по этой схеме, она хорошо работает с московским маховиком.


Вложения

Макс43

капитан 3-го ранга
Регистрация
22.10.2013
Сообщения
586
Карма
65
Возраст
38
Город
Краснодарский кр. Кропоткин
Имя
Максим
Лодка
Днепр, МКМ, Норд-Сильвер 390
Мотор
Вихри, Нептуны, Москвы, Ино.разные
Re: зажигание на москву м

Когда будешь мотать катушки, конец накопительной НЕ соединяй с началом управляющей. Концы всех обмоток должны пойти на массу, а начала в схему, тогда не будет никаких танцев с углом искрообразования. Провод лучше 0.12мм


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
максим43 спасибо за схему. если можно по подробней о ней какие запчасти нужны для нее


Макс43

капитан 3-го ранга
Регистрация
22.10.2013
Сообщения
586
Карма
65
Возраст
38
Город
Краснодарский кр. Кропоткин
Имя
Максим
Лодка
Днепр, МКМ, Норд-Сильвер 390
Мотор
Вихри, Нептуны, Москвы, Ино.разные
Тиристоры ВТ-151, все диоды 1N4007, резисторы от 70 до 100 Ом, 1ват., конденсаторы 1мкф 600в. Катушка мотается выводы слева, провод заходит наверх, все обмотки в этом направлении.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Это если нет этих номиналов. :) Тиристор можно любой на упр. 15мА до 10А и 400V , конденсатор на 1мкф по вольтажу тиристора. Диоды FR202,207.....


kabani

ст. матрос
Регистрация
06.01.2016
Сообщения
34
Карма
0
Город
Херсон
Имя
Виктор
Лодка
пластиковая водоизмещенка
Мотор
кама, вихрь20, москва, москва-м
Макс43 а сколько витков мотать ??


Макс43

капитан 3-го ранга
Регистрация
22.10.2013
Сообщения
586
Карма
65
Возраст
38
Город
Краснодарский кр. Кропоткин
Имя
Максим
Лодка
Днепр, МКМ, Норд-Сильвер 390
Мотор
Вихри, Нептуны, Москвы, Ино.разные
Накопительная 4000-5000 витков, управляющая 250- 350 витков. Провод 0.1- 0.13


kabani

ст. матрос
Регистрация
06.01.2016
Сообщения
34
Карма
0
Город
Херсон
Имя
Виктор
Лодка
пластиковая водоизмещенка
Мотор
кама, вихрь20, москва, москва-м
прикупил провод 0,15. подойдет ли диаметр и хватит ли данного количества (вес указан с катушкой)


Вложения

bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
шутник :)
диаметр - хорошо. а вот с весом намутил. 300гр. с катушкой неизвестной массы .. %-)


kabani

ст. матрос
Регистрация
06.01.2016
Сообщения
34
Карма
0
Город
Херсон
Имя
Виктор
Лодка
пластиковая водоизмещенка
Мотор
кама, вихрь20, москва, москва-м
Катушка типа стандартная, вроде с гетинакса, случаем пустой ни у кого нет такой пустой для взвешивания ?? Чтоб определить хватит ли мне провода, или еще искать. У нас тут только от килограмма продают, что для меня ну очень много, на самый крайний случай пере мотаю бу проводом, хотя многие и не рекомендуют.


Макс43

капитан 3-го ранга
Регистрация
22.10.2013
Сообщения
586
Карма
65
Возраст
38
Город
Краснодарский кр. Кропоткин
Имя
Максим
Лодка
Днепр, МКМ, Норд-Сильвер 390
Мотор
Вихри, Нептуны, Москвы, Ино.разные
Хватит этого провода, мотай смело.


нордик301

капитан 1-го ранга
Регистрация
22.10.2011
Сообщения
2 212
Карма
335
Возраст
68
Город
Алтайский край
Имя
Анатолий Ильич
Лодка
Нордик -300 (был ) , самодельная кастрюля -"люмишка " Солар-380
Мотор
"Мелкомоськи , "В-8 " , "Ямаха 9,9 GMHS"
kabani сказал(а):
Катушка типа стандартная, вроде с гетинакса, .
Виктор ! Разреши дать практичный совет --бутылку под мышку и к электрикам . В трехфазном счетчике ( не электронном )--3 катушки напряжения с намотанным проводом 0.14 мм ( 8000-9000 витков ) . Сам корпус катушки -один в один в родным основании "Москвы , "Ветерка " -- МЛ-10 .. и переделывать ничего не надо . Отмотаешь до 5000 витков , проложишь тонкую бумагу , и домотаешь 250 витков управляющей . Потом пропитывал ( по рекомендации Сергея Горыныча в ванночке на горячую смесью парафина и воска 50 Х 50 .. Тут одна особенность-- выводы обмоток надо проверить на фазировку .. На накопительной -- положение максимальной искры , на управляющей точное положение искрообразования . Сложного ничего нет -- только вдумчивый подход . Окончательно обертывал бумагой и покрывал эпоксидкой ( продается в шприцах в строительных магазинах ) . Крайние разы делал выносную коробочку с деталюшками и заливал нейтральным герметиком . Сам не паяю схемы , ибо могу сделать непропай -- отдаю спецу , которому эта схема - как 2 пальца об асфальт .. -- да и свежая рыбка у него столе ..

p.S. Сам не электронщик , и ни когда им не стану -- но наставления спецов выполняю без раздумий ... С зажиганием вот таким -- полет нормальный ...


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
Макс43 сказал(а):
Тиристоры ВТ-151, все диоды 1N4007, резисторы от 70 до 100 Ом, 1ват., конденсаторы 1мкф 600в. Катушка мотается выводы слева, провод заходит наверх, все обмотки в этом направлении.
подойдут кондеры 1.5мкф1000 вместо 1мкр 600в или нет а то я обегал все магазины на 1мкф600 не нашел но мудрый продавец меня убедил что на 1.5мкф1000 не чем не хуже ну я их и купил


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
намотал катушки спаял плату друган. я завёл мотор. но проблема с углом опережения .заводится только на том положение где должен глохнуть тобишь на самом познем. зажигание полностью родное от моси и карбон тоже хрен просышь без жиглеров
.но с кулачковым зажиганием этот карбон работал.макс ты пишишь что катухи на массу только концы обмоток. может иза этого проблема . схема та что с верху


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
к стати кондеры стоят 1.5-630v на 1 микф не нашел


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
может кто по скайпу лудьше обяснит парни .пожалуста очень надо скоро рыбалка


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
настройку бесконтактного зажигания не стоит начинать без приборов. обязательно должен быть хотя-бы простой моментоскоп. это не затратно. +/-10 град. он покажет. крайне желательно иметь стробоскоп. сходи к другу, который паял зажигание, пусть поможет. один транзистор и три не сложных детальки + светодиод (или весь фонарик) из китайцкого фонарика - и получиш идеальный прибор, который раскроет тайну момента появления искры. и просто сам настроишь все и другим поможешь. на пальцах рассказать очень сложно. и даже в скайпе.
обсуждение схем здесь


john2011

ст. мичман
Регистрация
30.03.2015
Сообщения
184
Карма
1
Город
владимир
Имя
john
Лодка
прогресс 4,резинка с транцем,метла
Мотор
нептун 23,ветерок12,москва 10,ямаха 2 л.с.
Виктор ! Разреши дать практичный совет --бутылку под мышку и к электрикам . В трехфазном счетчике ( не электронном )--3 катушки напряжения с намотанным проводом 0.14 мм ( 8000-9000 витков ) .
дайте хоть фото этой катушки,второй год ищу!!!


Макс43

капитан 3-го ранга
Регистрация
22.10.2013
Сообщения
586
Карма
65
Возраст
38
Город
Краснодарский кр. Кропоткин
Имя
Максим
Лодка
Днепр, МКМ, Норд-Сильвер 390
Мотор
Вихри, Нептуны, Москвы, Ино.разные
Начала всех обмоток в схему, концы на массу, и угол искрообразования должен быть на своём месте. Проверь ещё раз. А лучше попроси у кого ни будь страбоскоп на пол часа и все станет ясно.
З.Ы. Кондёр на 1.5мкф. это зло. Надо не более 1.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 473
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Простой и правильный способ намотки и фазировки катушек для Москвы-Ветерка.

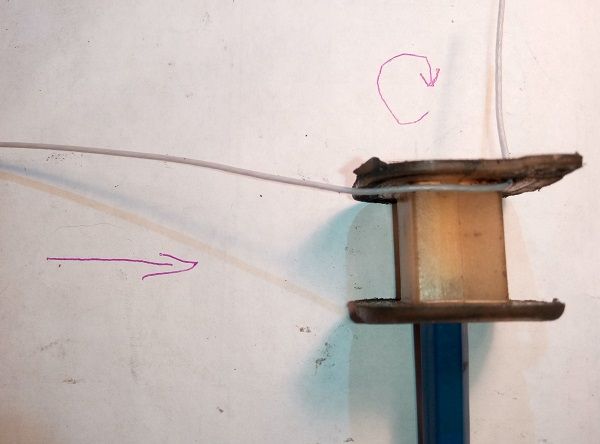

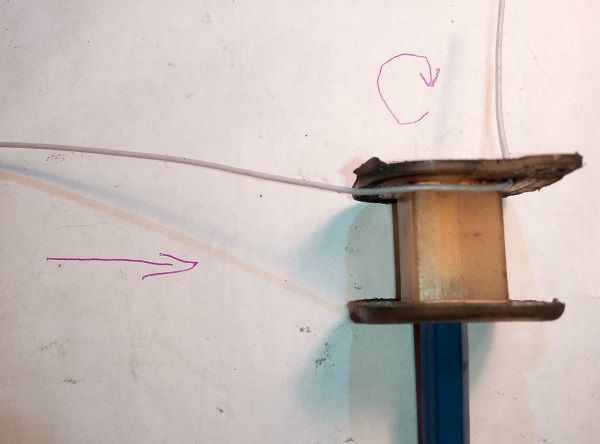

Начать, как на фото(провод для наглядности вместо проволоки)-подача проволоки слева, вращение каркаса по часовой стрелке, выводы от себя. Мотать 5000-5500 витков, делаем отвод(средний-масса) и мотаем против часовой стрелки 200-250 витков.
Конденсаторы 1,5 мкФ конечно подойдут.


Вложения

vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
john2011 сказал(а):
Виктор ! Разреши дать практичный совет --бутылку под мышку и к электрикам . В трехфазном счетчике ( не электронном )--3 катушки напряжения с намотанным проводом 0.14 мм ( 8000-9000 витков ) .
дайте хоть фото этой катушки,второй год ищу!!!
катушки такие нашёл 0.14-9300 пока лежат но сердцевину малость подточил где-то 1 мм
перемотал родные 0.12 работают


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
Макс43 сказал(а):
Начала всех обмоток в схему, концы на массу, и угол искрообразования должен быть на своём месте. Проверь ещё раз. А лучше попроси у кого ни будь страбоскоп на пол часа и все станет ясно.
З.Ы. Кондёр на 1.5мкф. это зло. Надо не более 1.
спаял не правильно концы накопительной обмотки переделал теперь заводится отлично кондеры стоят полтора т.к.
на один пока мне не привезли жду сравню. пока искра тонковата
спасибо


vitalii_37

матрос
Регистрация
11.02.2016
Сообщения
19
Карма
0
Город
иваново
Имя
виталий
Лодка
лодка
Мотор
москва
дмитрий22 сказал(а):
Простой и правильный способ намотки и фазировки катушек для Москвы-Ветерка.
Начать, как на фото(провод для наглядности вместо проволоки)-подача проволоки слева, вращение каркаса по часовой стрелке, выводы от себя. Мотать 5000-5500 витков, делаем отвод(средний-масса) и мотаем против часовой стрелки 200-250 витков.
Конденсаторы 1,5 мкФ конечно подойдут.
спасибо дим твою схему тоже мне паяют попробую отпишусь по-поже


нордик301

капитан 1-го ранга
Регистрация
22.10.2011
Сообщения
2 212
Карма
335
Возраст
68
Город
Алтайский край
Имя
Анатолий Ильич
Лодка
Нордик -300 (был ) , самодельная кастрюля -"люмишка " Солар-380
Мотор
"Мелкомоськи , "В-8 " , "Ямаха 9,9 GMHS"
vitalii_37 сказал(а):
катушки такие нашёл 0.14-9300 пока лежат но сердцевину малость подточил где-то 1 мм
Точно от трехфазного счетчика ?? От однофазного приходилось дорабатывать , от 3ф -нет .
