LAPA

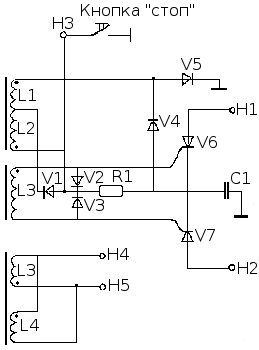

Старая схема(до усовешенствования) МАГДИНО МБ-2


Позже паралельно L3 поставлен резистор


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 318
Карма
95
Возраст
54
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

alf сказал(а):

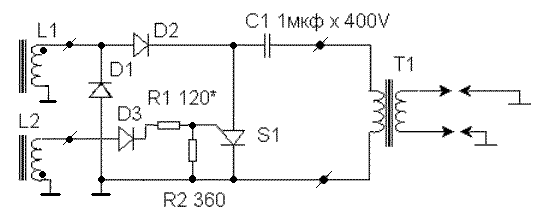

Вот схема усовершенствованого зажигания МБ-2..Если использовать двухискровую катушку,то конденсаторы параллельно включить.Для надежности добавить резистор 47-56ом 0.5вт между упр.электрод тиристора и массой.Схема идет под любой маховик.
Если маховик с хорошими магнитами, резистор необходим по упр.


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 318
Карма
95
Возраст
54
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

С какой катушки снимается управление на тиристор? Рисунок мелкий, плохо видно надпись.
Есть в наличие тиристоры русские, Т112-16-8 в металле, не ставили?

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Коммутатор от БУрана там тоже МБ2-МБ22 разработанный нар.умельцами-повторено в десятках экземпляров для двухискровой катушки

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Выглядит в сборе где-то так


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 318
Карма
95
Возраст
54
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Широкая душа.... И рисунки широкие :D
LAPA, У меня уже монитора не хватает, при таких просторах :lol:


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Я ж так и незарегистрировался! свои рисунки выкладывать немогу (или ненашел как)
Поэтому пользуюсь что бог послал :lol:

Сам чуствую что нехорошо это :lol:

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

alf сказал(а):
Т-112 не ставил.у них ток управления выше намного,может придется емкость электролита изменять.Управление с 2000-витковой катушки(меньше которая).У нас ВТ-151 3гр(15руб),из строя еще не выходили.
Дык тогда основание магдино вертеть раньше надо градусов на 5-10.
Опережение получается нерегулируемое?


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Доброго дня! Может кто нибудь объяснит за счет чего в МБ 22 достигается автоматическая регулировка опережения зажигания, схема вроде похожа, датчик тоже.

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

И еще один вопрос- это использование в тиристорных системах широко распространенных недорогих двухискровых катушек зажигания от ВАЗ и ГАЗ.
Вот к примеру таких

КАТУШКА ЗАЖИГАНИЯ 406.3705 ТУ 4573-001-07577694-98
(аналог 3012.3705 ТУ 37.464.035-93)

Катушка зажигания 406.3705 предназначена для работы в 12-ти вольтовой бесконтактной системе зажигания и в составе микропроцессорных систем управления двигателем внутреннего сгорания автомобилей.

Катушка зажигания может эксплуатироваться в составе схемы электрооборудования автомобиля с питанием от общей электрической сети автомобиля при номинальном напряжении 12 В. (отрицательный полюс схемы соединён с корпусом автомобиля).

Катушка зажигания выпускается в неэкранированном виде в климатическом исполнении «о» категории размещения 2.1 по ГОСТ 15150.

Режим работы катушки продолжительный номинальный S1 по ГОСT 3940.

Основные технические характеристики
Напряжение питания, В. 12
Ток коммутации первичной цепи, А. 7,3+0,2
Сопротивление первичной обмотки, Ом. 0,35+-0,02
Выходное напряжение, не менее, кВ. 24
Энергия искрового разряда, не менее, мДж. 50
Габаритные размеры, не более, мм. 71,5x82,5x77
Масса катушки, не более, кг. 0,65


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Я тоже думаю так сделать, есть небольшое сомнение(скорее опасение), в сети ВАЗ и ГАЗ 12, здесь разряжается кондер заряженный на 300в, на сколько хватит изоляции первички? :?


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Наверное так, на Буранах стоят 3 по 3мкф, они эти катушки часто используют


A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Опыты на кухонном столе показали что всетаки в электронном зажигании предпочтительнее двуполупериодный выпрямитель.
При однополупериодной схеме зарядки конденсатора возможен его недозаряд и как следствие снижение устойчивости искры на больших оборотах


alf

ст. матрос
Регистрация
27.04.2010
Сообщения
30
Карма
0
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

привет всем

A

Anonymous

Guest
Re: ЗАЖИГАНИЕ ДЛЯ ВИХРЯ

Сегодня катал 2 экземпляра схем МБ2 пришел к такому выводу, им бы лучше 2 кондера для раздельных каналов
Завтра попробую откатать на стендике MБ-22
