#1

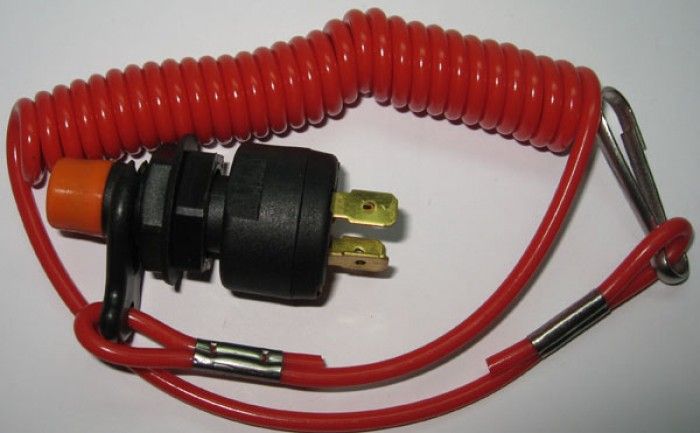

Прошу совета,есть кнопка "Стоп" на размыкание,как её поставить на Ветерок?если можно в картинках и конкретно к коаким проводкам паять :?


Вложения

sergey081965

капитан 1-го ранга
Регистрация
10 Апр 2011
Сообщения
2,659
Благодарности
155
Адрес
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, надувашки
Мотор
Москва-10,5
#2
Вижу три выхода из кнопки, думаю, там две пары контактов: и на замыкание, и на разрыв. зайди в вихрёвскую темуhttp //forum.motorka.org/topic26.html "Кнопка стоп на Вихре" - там схемы и обсуждения, а разницы принципиальной нет. удачи!


nitroz

гл. старшина
Регистрация
22 Июл 2014
Сообщения
114
Благодарности
1
Возраст
39
Адрес
Петрозаводск
Имя
nitroz
Лодка
Кайман 300
Мотор
Johnson 6(1984г)
#3
Схемы это хорошо,но я в них не разбираюсь...было бы понятнее например "берём красный провод ,отрезаем и на него замыкаем эту кнопку,ну как то так"


реф-мех

капитан 1-го ранга
Регистрация
16 Янв 2012
Сообщения
4,467
Благодарности
120
Возраст
76
Адрес
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45
#4
nitroz написал(а):
Схемы это хорошо,но я в них не разбираюсь...было бы понятнее например "берём красный провод ,отрезаем и на него замыкаем эту кнопку,ну как то так"
Для начала прозвони контакты кнопки прибором или лампочкой с батарейкой и к 2-м нормально открытым контактам (перемыкаются при нажатии на кнопку) припаяй провода. http://www.vseofishing.net/rukvet3.html Не исключено, что это кнопка вообще на 3 контакта (например для 3-х цил. двигателя). Выясни в каком положении перемыкаются контакты.


shalagin

капитан 1-го ранга
Регистрация
5 Авг 2012
Сообщения
1,568
Благодарности
101
Адрес
г.Сыктывкар
Имя
Сергей
Мотор
Ветерок-8м
#5

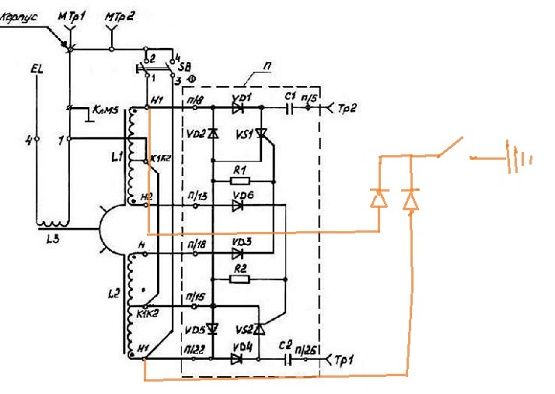

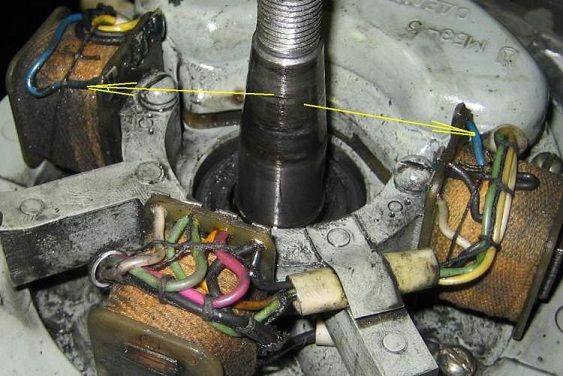

Есть две официальных схемы подключения кн. "Стоп". Первая, в книге Фишбейна, на стр. 141, основана на замыкании двух управляющих обмоток (точки Н2) на "массу". Вторая схема, заводская (МБЭ-4) основана на замыкании на "массу" двух накопительных обмоток (точки Н1). В обоих схемах используется кнопка на две группы контактов на замыкание (SB на схеме). Если нет такой кнопки, то можно применить двухконтактную, на замыкание, с установкой двух развязывающих диодов с напряжением не менее 800 вольт и током не менее 1 ампер.


Вложения

nitroz

гл. старшина
Регистрация
22 Июл 2014
Сообщения
114
Благодарности
1
Возраст
39
Адрес
Петрозаводск
Имя
nitroz
Лодка
Кайман 300
Мотор
Johnson 6(1984г)
#6
Спасибо!!!!!:)вот нормально,теперь понял:)ну я так понял эта схема поставить кнопку,при нажатии на которую ,двигатель заглохнет...а вот как на иностранных моторах(с чекой на руку)?


walik45

ст. мичман
Регистрация
25 Июл 2013
Сообщения
183
Благодарности
6
Адрес
Пенза
Имя
Валерий
Лодка
Романтика
Мотор
Ветерок 8
#7
А на кнопке есть, свободно замкнутый контакт (когда кнопка без чеки).


walik45

ст. мичман
Регистрация
25 Июл 2013
Сообщения
183
Благодарности
6
Адрес
Пенза
Имя
Валерий
Лодка
Романтика
Мотор
Ветерок 8
#8
Если на фото, ваша кнопка, то попробуйте замерить без чеки. Обычно параллельные контакты- нормально разомкнуты, один из параллельных и перпендикулярный контакт- нормально замкнут. Тестер и всё видно.


nitroz

гл. старшина
Регистрация
22 Июл 2014
Сообщения
114
Благодарности
1
Возраст
39
Адрес
Петрозаводск
Имя
nitroz
Лодка
Кайман 300
Мотор
Johnson 6(1984г)
#9
Мысль понял,завтра попробую тестером потыкать )


bosya

капитан 2-го ранга
Регистрация
2 Июл 2014
Сообщения
1,207
Благодарности
71
Адрес
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300, Романтика-2 ->Автобот
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22
#10
я такую же ставил. фото дать?
паяй диоды. выводи провод. подключай один к массе второй к диодам и к кнопке. если не завелась со вставленной чекой, вытяни и заводи. если так - поменяй пару, к которой подключаешься, на кнопке.
удачи!
с тестером проще.


rjn

ст. матрос
Регистрация
1 Сен 2015
Сообщения
48
Благодарности
2
Адрес
Москва
Имя
Александр
Лодка
Романтика
Мотор
Ветерок
#11
shalagin написал(а):
Есть две официальных схемы подключения кн. "Стоп". Первая, в книге Фишбейна, на стр. 141, основана на замыкании двух управляющих обмоток (точки Н2) на "массу". Вторая схема, заводская (МБЭ-4) основана на замыкании на "массу" двух накопительных обмоток (точки Н1). В обоих схемах используется кнопка на две группы контактов на замыкание (SB на схеме). Если нет такой кнопки, то можно применить двухконтактную, на замыкание, с установкой двух развязывающих диодов с напряжением не менее 800 вольт и током не менее 1 ампер.
Всё это классно конечно . Но у Фишбейна замыкается на массу 18 вольт а в данной схеме замыкается 360 вольт . При повреждении изоляции неописуемый кайф владельцу обеспечен . Ну правда не убъёт конечно ( импульсы а не синусоида всё таки ) . Короче безумству храбрых поём мы песню .


LevAris

старшина 2ст.
Регистрация
15 Май 2015
Сообщения
77
Благодарности
0
Адрес
Сумы
Лодка
Elling Патриот 290
Мотор
Ветерок 8Э
#12
Это, что бы ё..ло, надо одной рукой за провод схватиться, а второй за железную часть мотора. А иначе я и не представляю, что нужно, что бы ё..ло. Но в данной конструкции мне с трудоб подобный сценарий видится. Вопрос другой, мы по сути замыкаем катушки накоротко на корпус. Катушки не погорят?


bosya

капитан 2-го ранга
Регистрация
2 Июл 2014
Сообщения
1,207
Благодарности
71
Адрес
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300, Романтика-2 ->Автобот
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22
#13
не успеют. больше межвитковый пробой возможен. но при нормальной изоляции - не пробьет.


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,586
Благодарности
273
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#14
А кто-нибудь на рыбалке, при постоянных коротких переходах цепляет на себя чеку? И как она стыкуется с рыбалкой на спиннинг?


ted

гл. кор. старшина
Регистрация
1 Май 2016
Сообщения
133
Благодарности
2
Адрес
пермь
Имя
андрей
Лодка
солар-330
Мотор
ветер 8 12
#15
что на схеме неправильно надо кнопку стоп коммутировать по управляющему электроду тиристора , а то незабываемые ощущения обеспечены


bosya

капитан 2-го ранга
Регистрация
2 Июл 2014
Сообщения
1,207
Благодарности
71
Адрес
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300, Романтика-2 ->Автобот
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22
#16
никто не цепляет. имхо,
можно и управляющую. можно и накопительную. не важно. руками, в движении, замкнуть провод на корпус еще постараться надо.


Serg66

ст. матрос
Регистрация
22 Мар 2016
Сообщения
43
Благодарности
4
Адрес
Георгиевск
Имя
Сергей
Лодка
Ревьера 3200с
Мотор
Ветерок-8
#17
Voivano написал(а):
И как она стыкуется с рыбалкой на спиннинг?
эту чеку цеплять надо в движении, а когда стоит лодка и ты рыбачишь, можно отцепить


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,586
Благодарности
273
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#18
Да, понятно, но когда болтается на руке или на поясе, не мешает?


Serg66

ст. матрос
Регистрация
22 Мар 2016
Сообщения
43
Благодарности
4
Адрес
Георгиевск
Имя
Сергей
Лодка
Ревьера 3200с
Мотор
Ветерок-8
#19
зачем ее на руке оставлять, она на месте остается - резинка для волос легко снимается с руки и одевается обратно также просто
можно ремешок для часов использовать, но расстегивать и застегивать муторней


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,586
Благодарности
273
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#20
А раз она остается на моторе, то ее можно при очередном запуске тупо забыть прицепить. Что я постоянно и делал на Казанке. :)


nik2

гл. старшина
Регистрация
15 Сен 2013
Сообщения
103
Благодарности
2
Лодка
Jetmar 310
Мотор
Ветерок 8М, Honda 2,3
#21
Voivano написал(а):
А раз она остается на моторе, то ее можно при очередном запуске тупо забыть прицепить. Что я постоянно и делал на Казанке. :)
Спасение утопающих-дело рук самих утопающих! :D


Serg66

ст. матрос
Регистрация
22 Мар 2016
Сообщения
43
Благодарности
4
Адрес
Георгиевск
Имя
Сергей
Лодка
Ревьера 3200с
Мотор
Ветерок-8
#22
Voivano написал(а):
А раз она остается на моторе, то ее можно при очередном запуске тупо забыть прицепить. Что я постоянно и делал на Казанке. :)
это так, но надо привыкнуть :)


ted

гл. кор. старшина
Регистрация
1 Май 2016
Сообщения
133
Благодарности
2
Адрес
пермь
Имя
андрей
Лодка
солар-330
Мотор
ветер 8 12
#23
bosya написал(а):
никто не цепляет. имхо,
можно и управляющую. можно и накопительную. не важно. руками, в движении, замкнуть провод на корпус еще постараться надо.
а тут и стараться не надо вода влажность дождь пробой изоляции и вася болдеет :D


bosya

капитан 2-го ранга
Регистрация
2 Июл 2014
Сообщения
1,207
Благодарности
71
Адрес
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300, Романтика-2 ->Автобот
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22
#24
не балдеет. все нормально будет.


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,586
Благодарности
273
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#25
В общем мысль о беспроводной чеке меня не оставляет. Нашел два варианта реализации, вернее три: 1. Используем беспроводной китайский звонок, в интернете есть куча схем переделки их для радиоуправления; 2. Используем комплект для управления, например гаражными воротами (в обоих схемах уменьшаем напряжение питания чтобы уменьшить мощность брелока, дальность действия и время работы батарейки; ну и третий для самых рукастых и кому не лень этим заниматься - спаять самому, даже из готовых модулей, кои на Али парами (передатчик-приемник) продаются за копейки, даже по ныненшим меркам.
Звонок уже положил в корзину, завтра посмотрю сколько он у нас стоит, может и заморачиваться с покупкой на ибее не стоит.
Звонки работают довольно надежно, у меня уже лет 5 висит, кнопка после обеда на солнце и в любой мороз (живу в частном доме). Батарейку не менял ни разу еще. В самом звонке, хватает месяца на 2 - 3 если нормальные. Сейчас подключено от сети, с аккумуляторами.
У меня еще вопрос. Никто не пробовал тупо замыкать управляющие электроды тиристоров между собой? Сейчас морозы по тридцатку у нас, экспериментировать возможности нет. Но думаю, что кто-то делал подобные эксперименты.
