Хочу поделится своей самоделкой - гидроподъема на плм. Задумка воплощения мелькала в мыслях уже давно, на форуме уже были подобные темы, но мне почему то показались либо недоработанными, либо очень дорогие в изготовлении. Вобщем думал, смотрел, анализировал... В итоге пришел к такому варианту. Скажу сразу, строго не судите, это мое первое в подобном роде изделие, а вот замечания и предложения с удовольствием приму к сведению.
И так начну по порядку...

В автомагазине приобрел бутылочный гидравлический домкрат


Вложения

SaloArtem

старшина 2ст.
Регистрация
19.01.2013
Сообщения
60
Карма
5
Город
Вольск
Имя
Артём
Лодка
Прогресс-4
Мотор
Mercury me 40 eo
Цена - 750 рублей

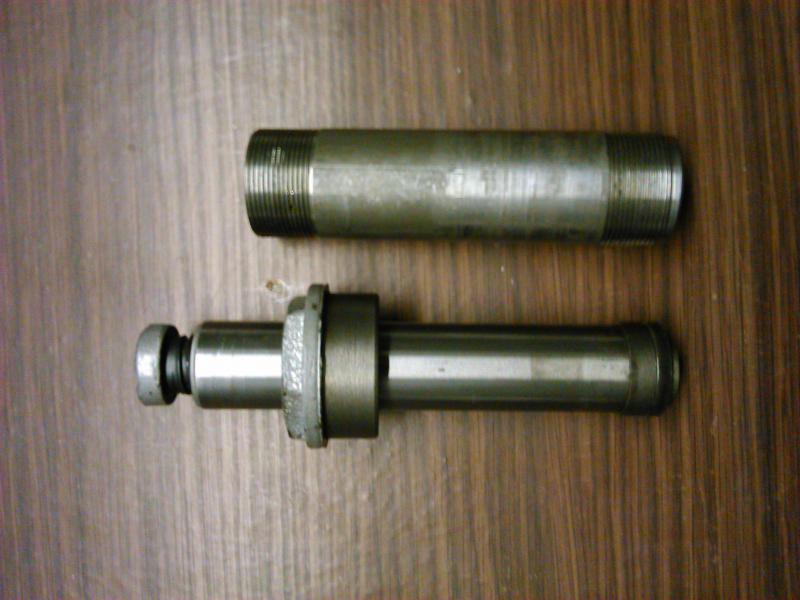

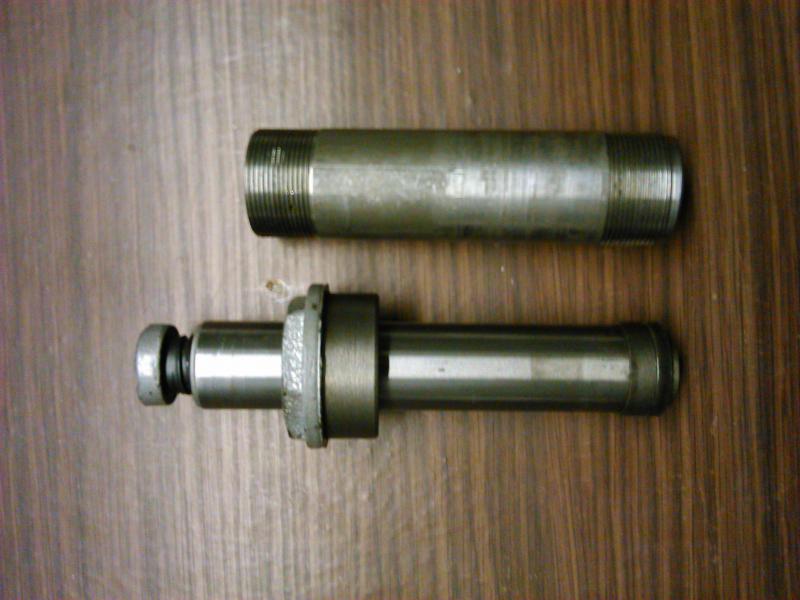

Слил масло, разобрал, в итоге пригодился цилиндр и шток с поршнем.


Вложения

SaloArtem

старшина 2ст.
Регистрация
19.01.2013
Сообщения
60
Карма
5
Город
Вольск
Имя
Артём
Лодка
Прогресс-4
Мотор
Mercury me 40 eo

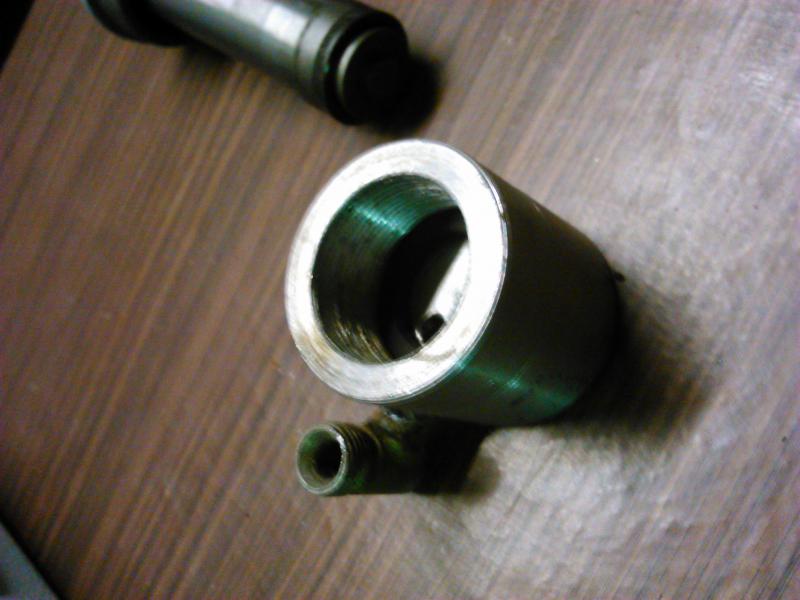

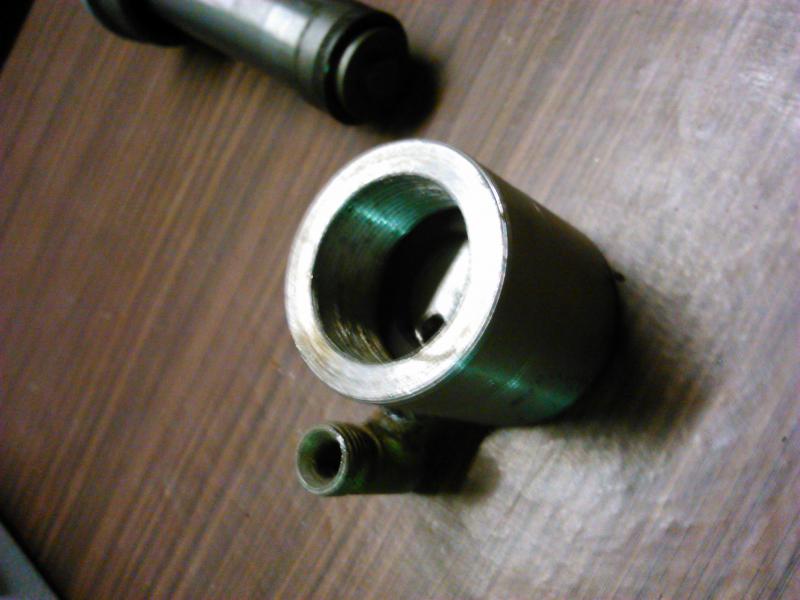

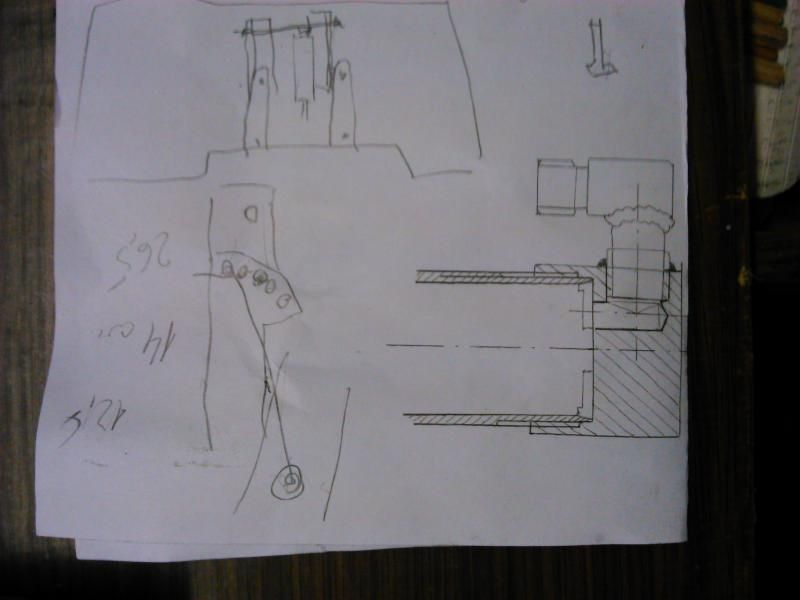

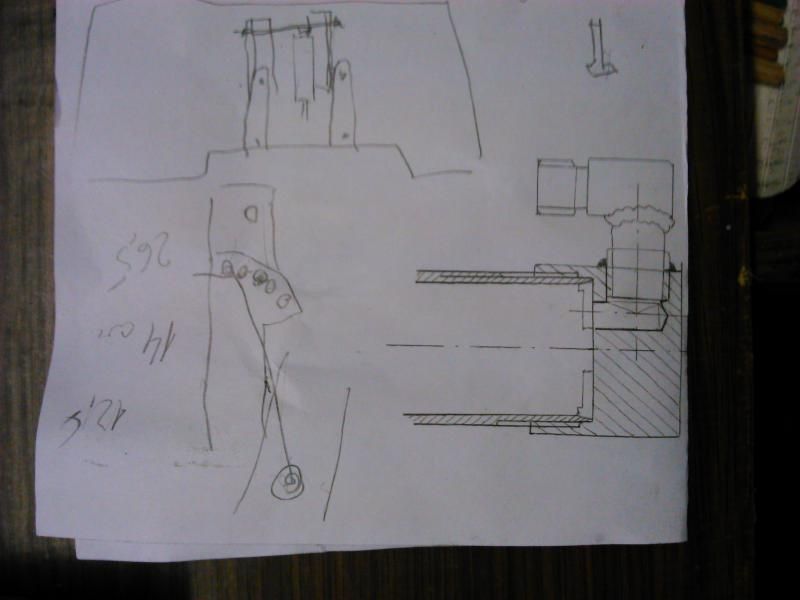

Местный токарь выточил на токарном станке нижнею опору цилиндра. Вкрутил штуцер под шланг высокого давления и обварил по кругу.


Вложения

SaloArtem

старшина 2ст.
Регистрация
19.01.2013
Сообщения
60
Карма
5
Город
Вольск
Имя
Артём
Лодка
Прогресс-4
Мотор
Mercury me 40 eo

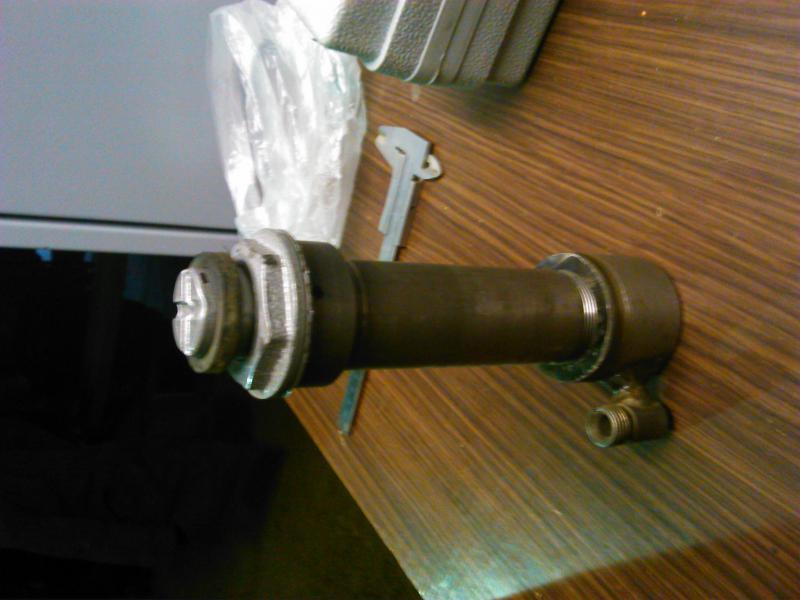

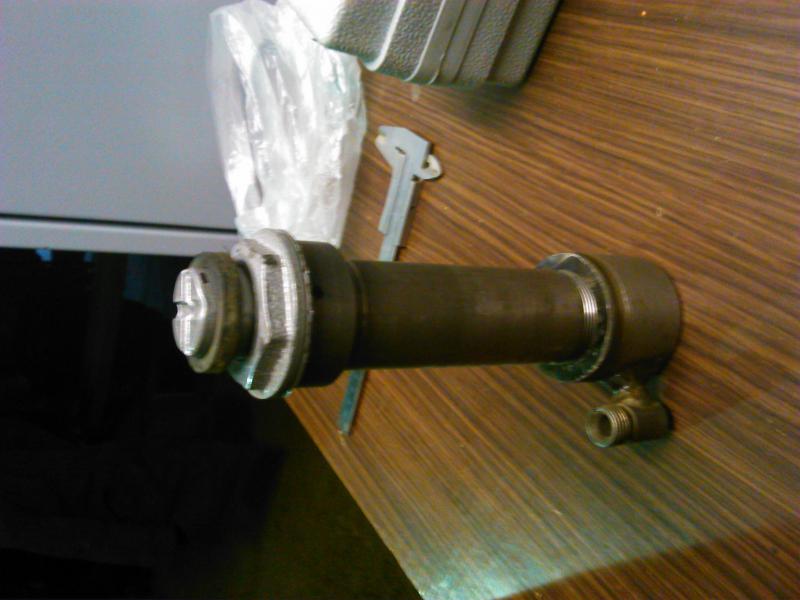

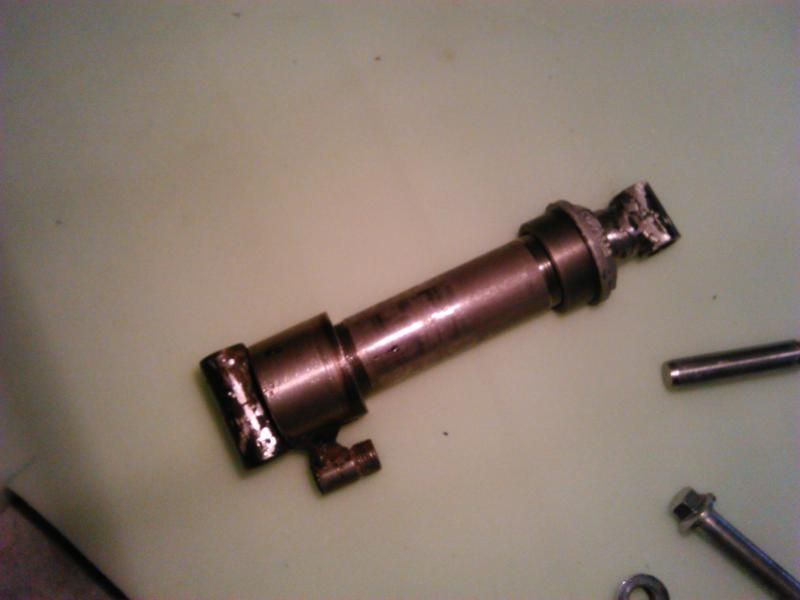

В итоге получился вот такой девайс


Вложения

SaloArtem

старшина 2ст.
Регистрация
19.01.2013
Сообщения
60
Карма
5
Город
Вольск
Имя
Артём
Лодка
Прогресс-4
Мотор
Mercury me 40 eo

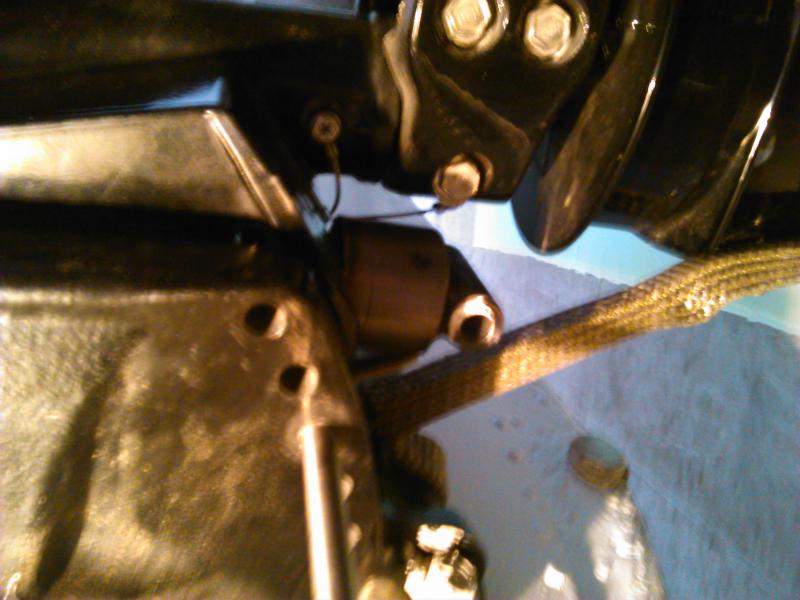

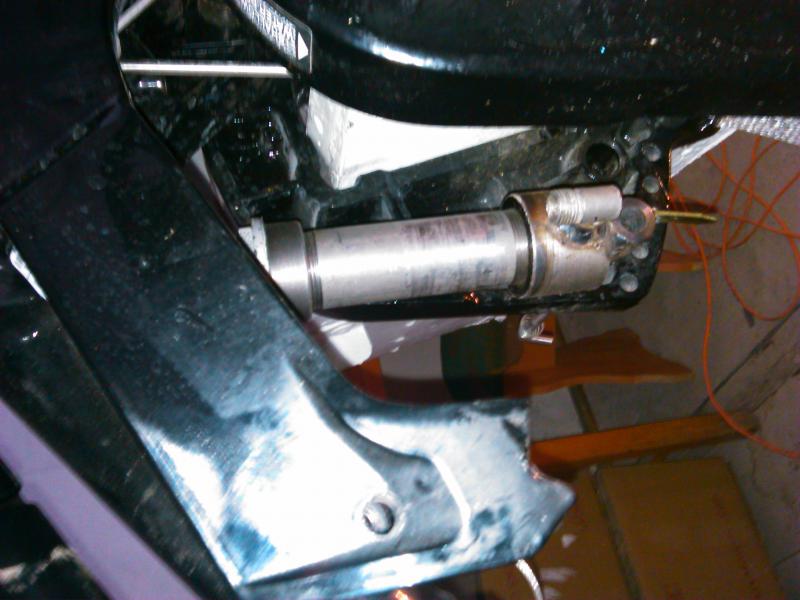

Приварил две выточенные втулки для крепления гидроцилиндра к мотору


Вложения

SaloArtem

старшина 2ст.
Регистрация
19.01.2013
Сообщения
60
Карма
5
Город
Вольск
Имя
Артём
Лодка
Прогресс-4
Мотор
Mercury me 40 eo

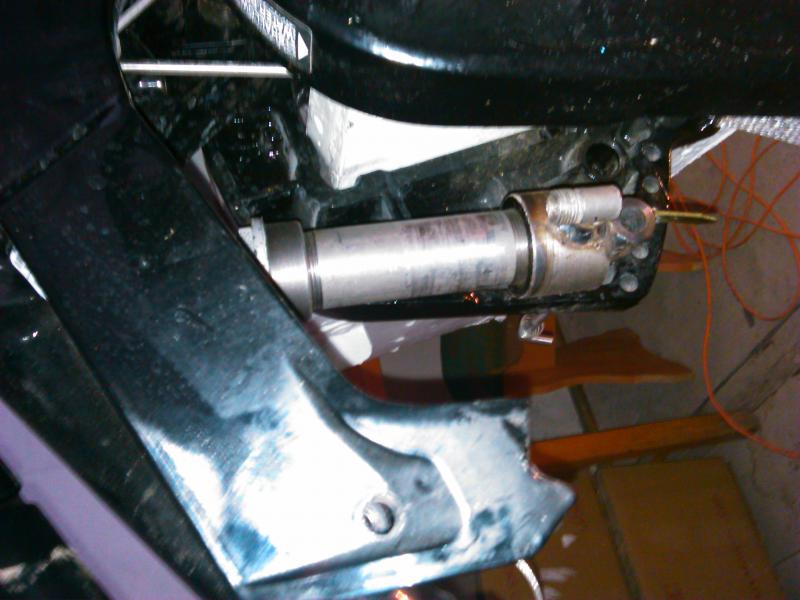

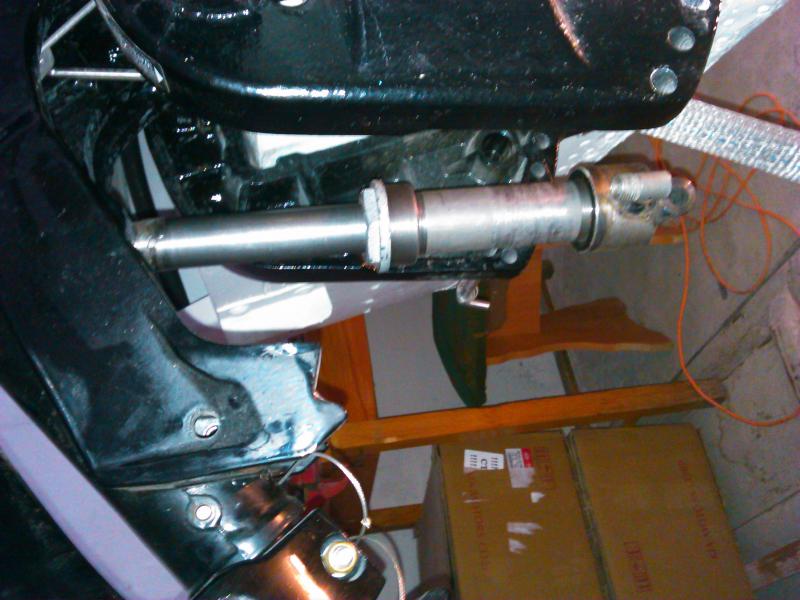

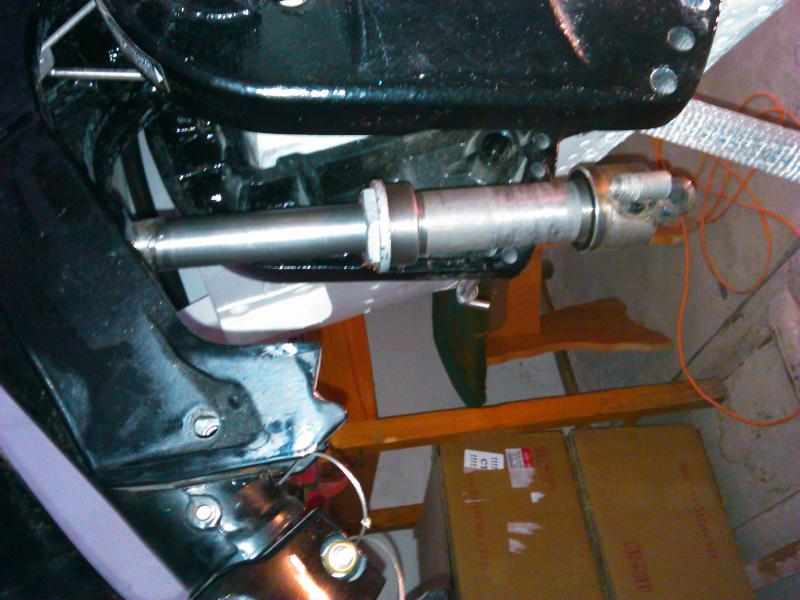

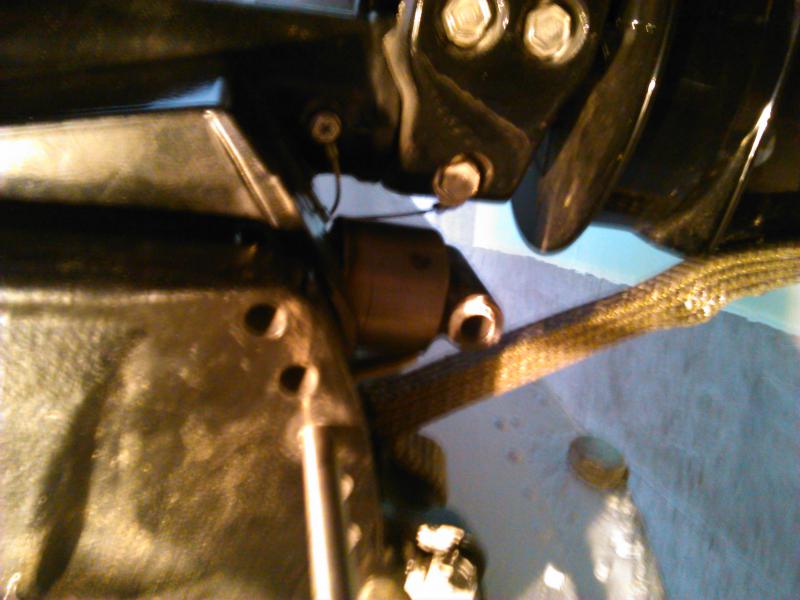

Сегодня в гараже попробовал прикрепить мотору верхней частью, и сделать некоторые замеры. Цилиндр хорошо вписался в размеры двигателя.


Вложения

SaloArtem

старшина 2ст.
Регистрация
19.01.2013
Сообщения
60
Карма
5
Город
Вольск
Имя
Артём
Лодка
Прогресс-4
Мотор
Mercury me 40 eo

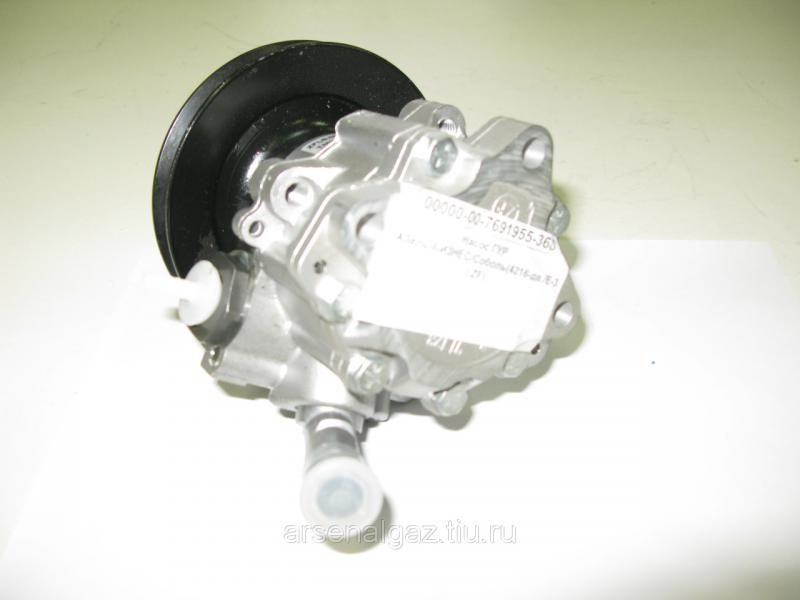

На следующей неделе буду красить цилиндр, делать нижнее крепление к двигателю. Насос для подачи масла планирую использовать НШ4 с приводом от редукторного стартера со скутера. Стартер уже приобрел, а вот насос пока в поиске. Да, еще вот что.. Опускаться мотор будет под собственным весом через электромагнитный клапан от ГБО. Так же установлю обратный клапан для того чтобы двигатель самопроизвольно не опустился.
