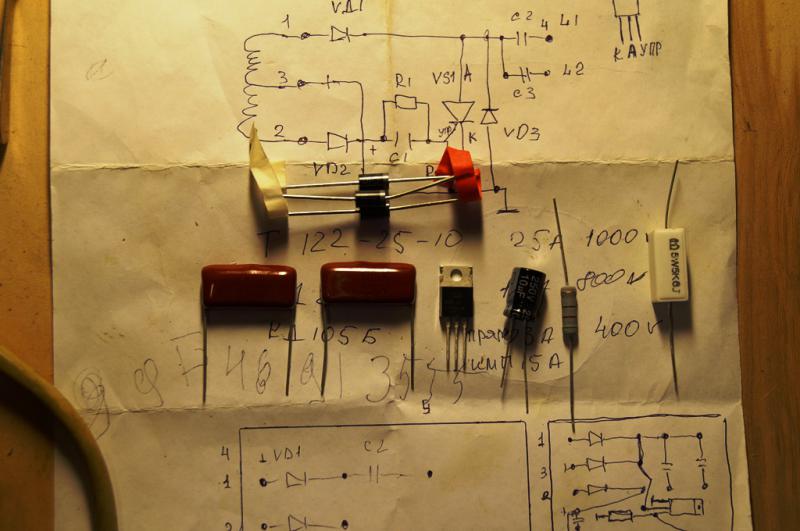

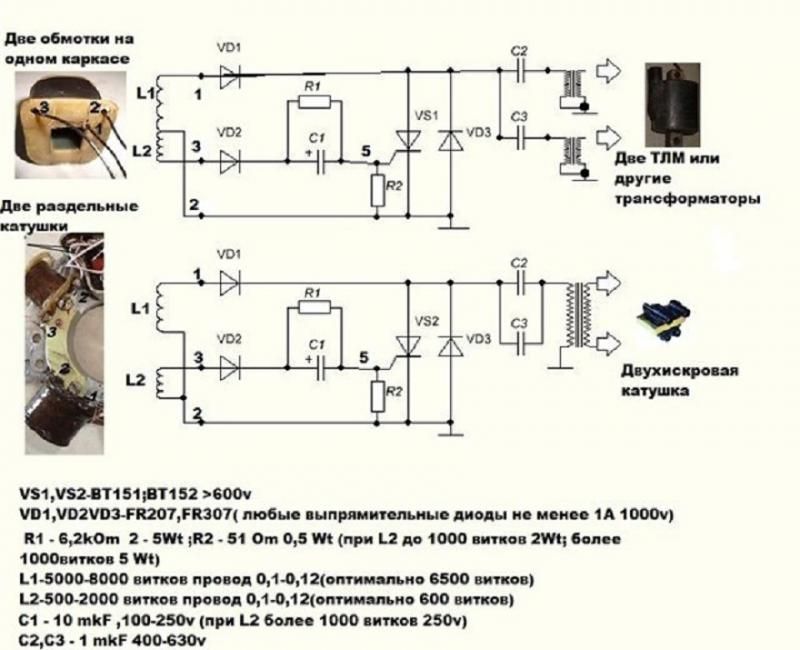

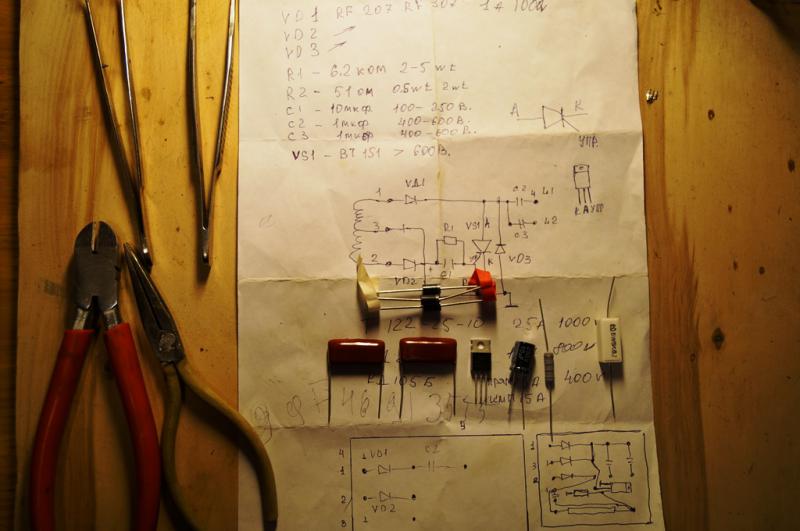

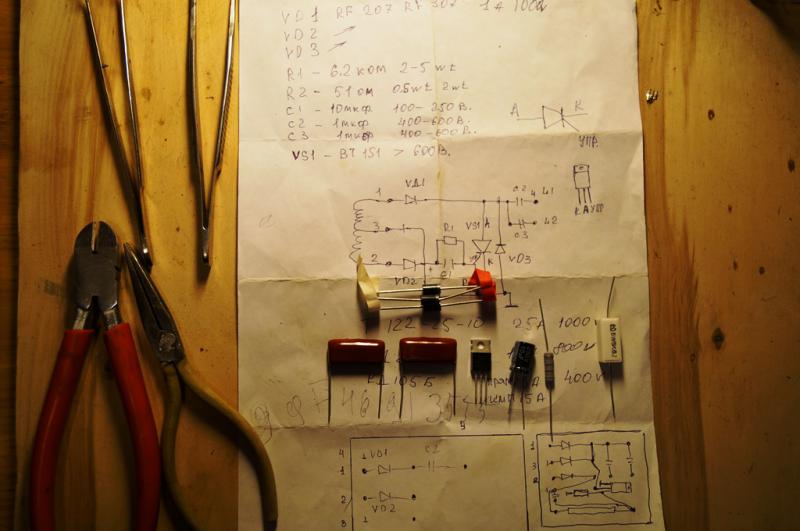

Спаял схему Дмитрия сегодня навесным монтажом, выкладываю фото как обещал, пошаговой пайки. Надо конечно отдельную тему сделать было но потом наверно сделаю. Фото можно качнуть и увеличивать в любой проге. Схема, инструмент, детали.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

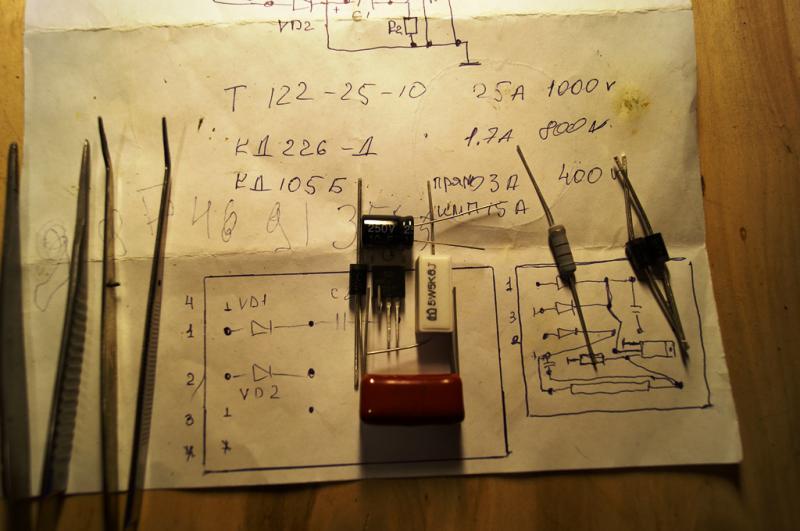

Компановку я продумал за ранее, процесс пошел.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

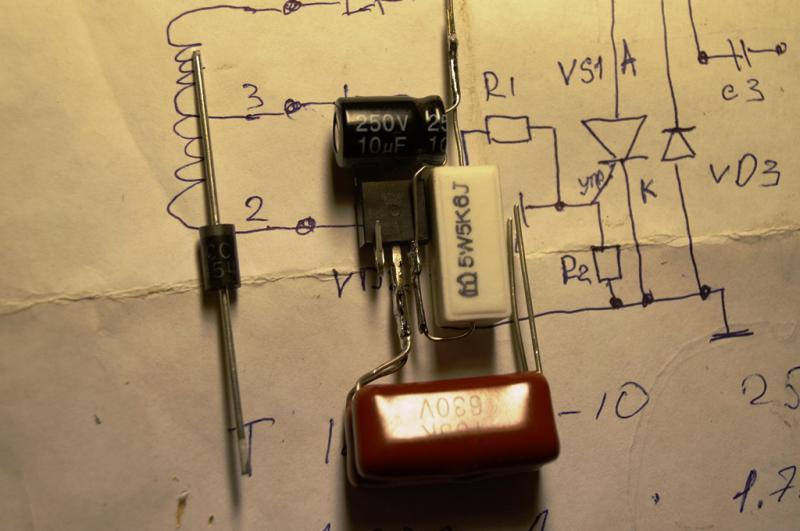

Припаиваем R1 C1 к управляющему выводу тиристора. С2-С3 к аноду.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

Припаиваем VD1 к аноду тиристора.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

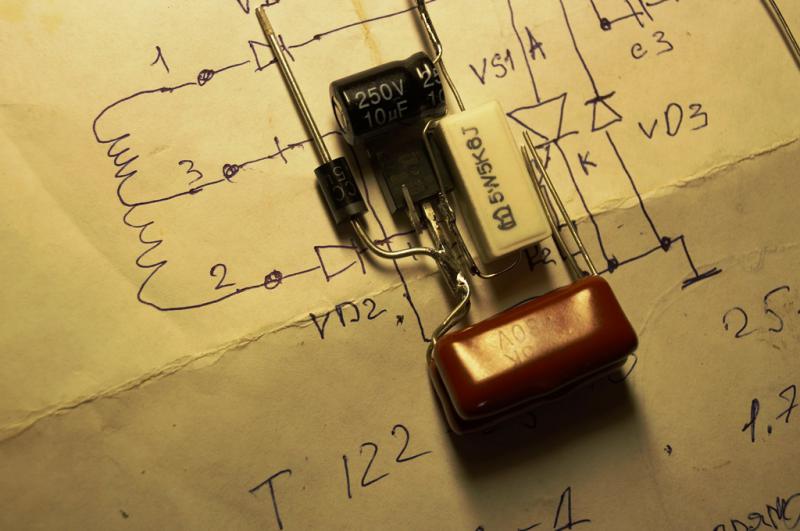

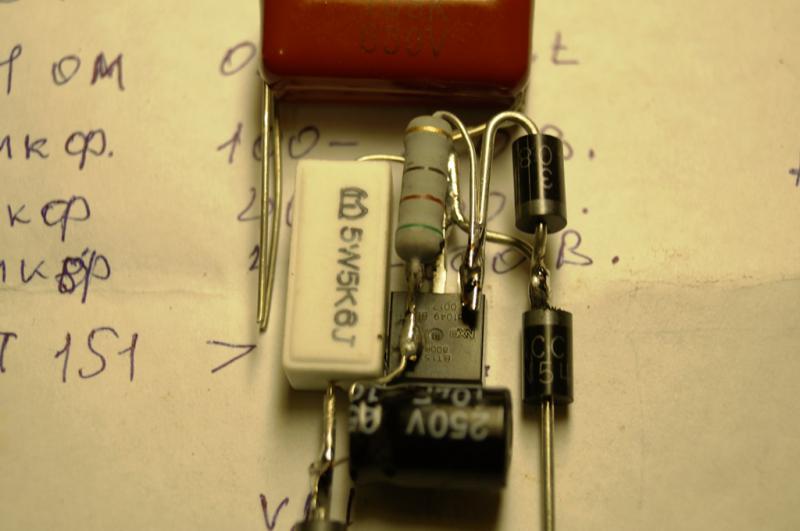

Припаиваем VD3 катод-анод тиристора.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

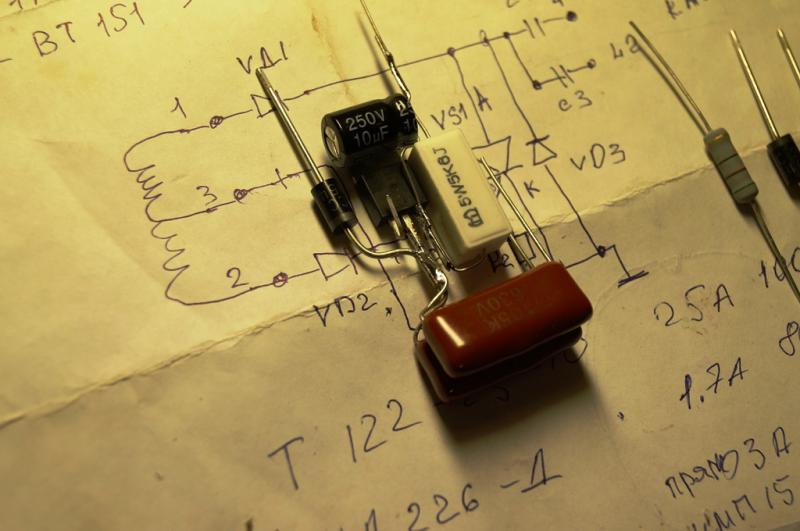

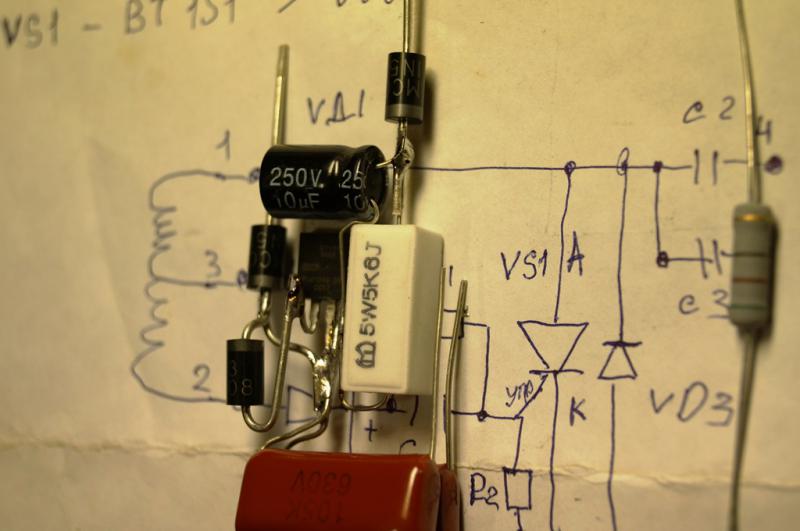

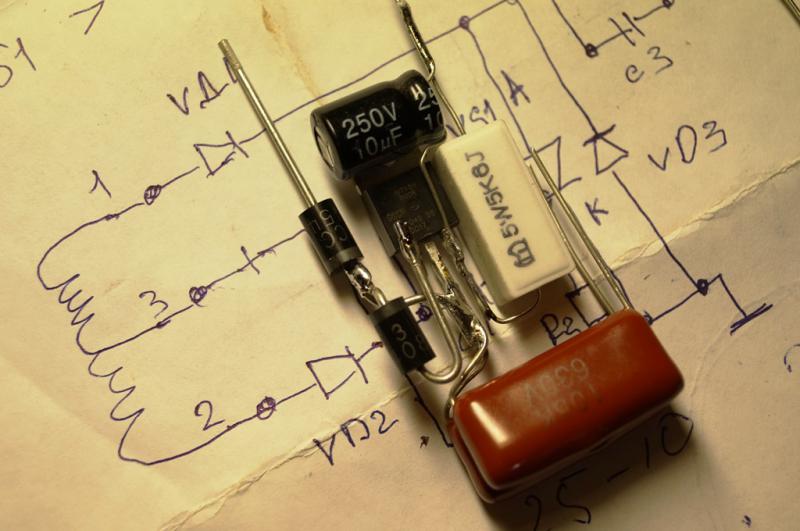

Припаиваем VD2 на C1-R1.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

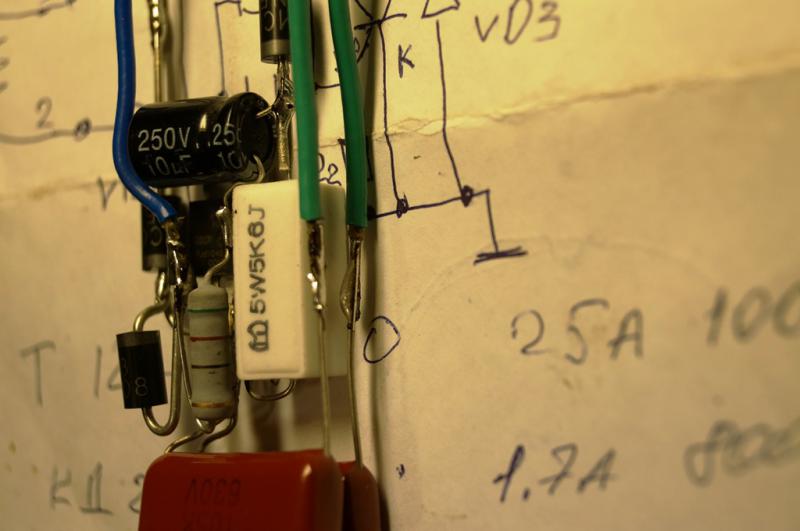

Припаиваем R2 на управляющий и катод.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Курилка

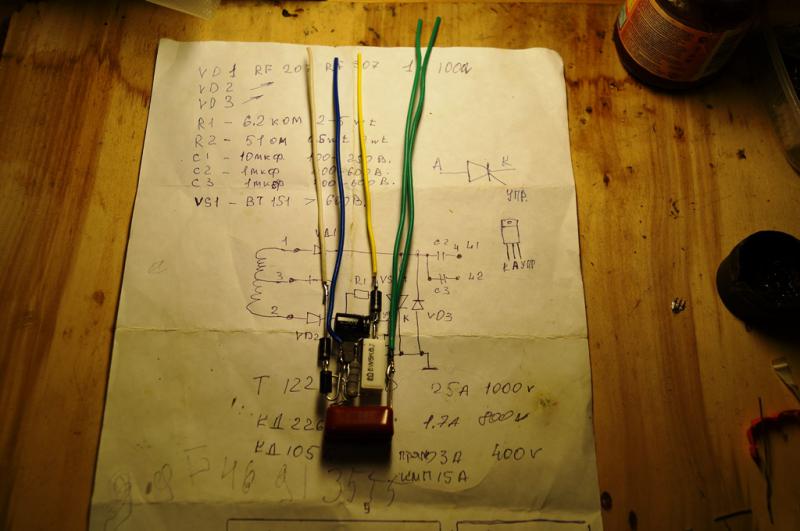

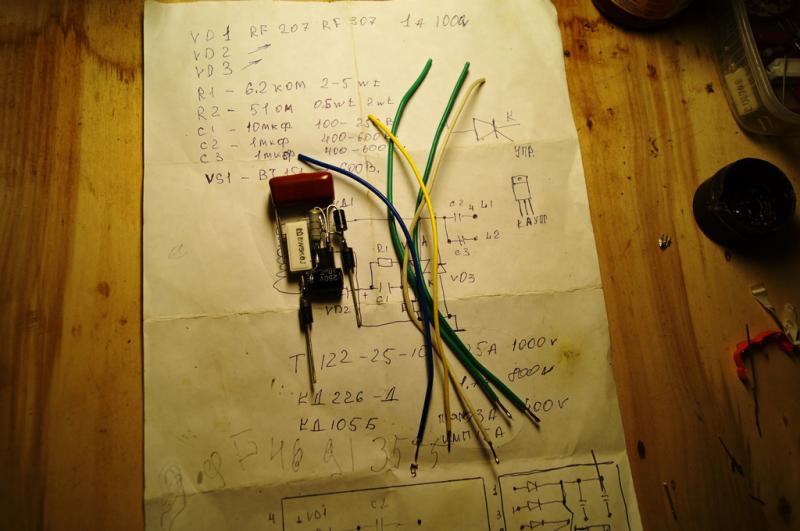

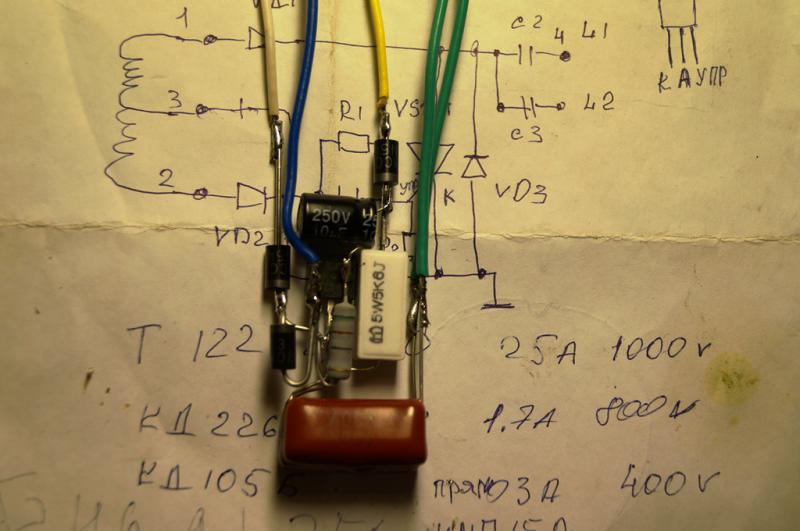

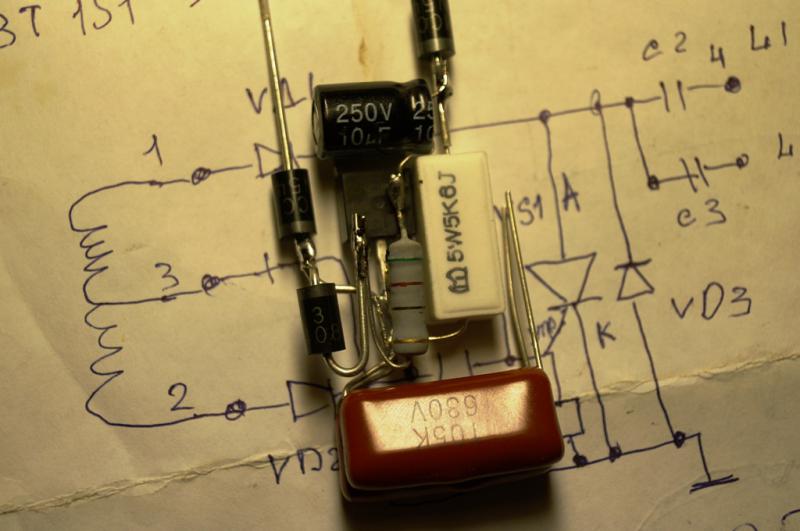

Вот и вся схема спаяна, осталось провода, потом коробочку и после проверки залить эпоксидкой.


Вложения

Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
558
Карма
55
Возраст
45
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Можно вставить свои 5 копеек? Конденсатор можно использовать 2,2 мкф на 630 вольт один (для нептуна предпочтительно) и собрать всю схему вокруг кондера. Если плотненько все скомпоновать, то вся схема помещается в корпус от жигулевского реле РС-702 или РС-527. И по моему на фото резистор в керамическом корпусе не соответствует сопротивлению 6,8 Ком, хотя могу ошибаться.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
4 994
Карма
115
Имя
Александр
Лодка
Янтарь-2
Мотор
Yamaha-30
один конденсатор для 2-х искровой катушки.
резистор 5,6кОм не сильно отличается от 6,8кОм.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Олег 1974 сказал(а):
Можно вставить свои 5 копеек? Конденсатор можно использовать 2,2 мкф на 630 вольт один (для нептуна предпочтительно) и собрать всю схему вокруг кондера. Если плотненько все скомпоновать, то вся схема помещается в корпус от жигулевского реле РС-702 или РС-527. И по моему на фото резистор в керамическом корпусе не соответствует сопротивлению 6,8 Ком, хотя могу ошибаться.
Олег приветствую все подмечено правильно, поясняю конденсаторов два для универсальности (две тлм или одна двухискровая)и надежности пробило конденс. на одном пошел, расцепив просто провода на двухискровой , на тлм просто перемычку на вторую катушку, расцепив провода конечно. Резистор 6.8 ком указанный на схеме Дмитрия является составной частью фильтра и работает в паре с конденсатором, по этой причине его сопротивление не критично и может быть изменено на 30% без ущерба схеме.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Олег совершенно верно подметил что компановку можно сделать компактнее и это на вкус того кто будет повторять, поясню свою размерность я компаную подобные схемы под не дорогие коробочки размером 60х35 и высотой 20мм. с крышками. :yes:


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
558
Карма
55
Возраст
45
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Летом много экпериментировал с этой схемой. Практическим путем выявил один интересный факт: два соединенных параллельно конденсатора по 1 МКф будучи совместно подключенными к двухискровой газелевской катушке дают искру хуже чем один на 2,2 МКф. Если есть необходимость использовать две обычные катушки то их просто можно соединить параллельно. Кстати именно так и было предусмотрено в стандартной схеме Электроника-Л откуда эта схема зажигания и срисована.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
4 994
Карма
115
Имя
Александр
Лодка
Янтарь-2
Мотор
Yamaha-30
катушки параллельно? глюков не оберёшься.
последовательно уж на крайняк.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Олег 1974 сказал(а):
Летом много экпериментировал с этой схемой. Практическим путем выявил один интересный факт: два соединенных параллельно конденсатора по 1 МКф будучи совместно подключенными к двухискровой газелевской катушке дают искру хуже чем один на 2,2 МКф.
Такое возможно из за частичного пробоя обкладок одного из конденсаторв, в этом случае суммарная емкость двух конденсаторов падает на величину пробоя, проще говоря один пробило на 100% второй то же работать не будет, сопротивление утечки не велико.


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
558
Карма
55
Возраст
45
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Если ТЛМки соединить последовательно, то получится большое сопротивление и тогда действительно глюки коммутатора возможны. Если скутерные катушки, то можно и последовательно.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Олег будешь паять закидывай то же фото, думаю несколько вариантов будет само то и у людей выбор будет!!! Я этот вариант для Евгения специально спаял, в курилке мы сидели, обсуждали с ним тему, а так у меня другая схема на моторе, но эта тоже спаяны и проверена несколько лет назад. :good: :good: :yes:


GnoM

капитан 3-го ранга
Регистрация
11.04.2014
Сообщения
782
Карма
27
Возраст
45
Город
Украина, г.Киев
Имя
Евгений
Лодка
Прогресс2м
Мотор
2хН23; 1977 и 2003г.в.
Андрей, огромнейшее спасибо за визуализацию процесса!!! Я б не сказал, что это просто! Но зато теперь понятно, как это делается!! :yahoo: :yahoo:
Еще раз, спасибо!!!


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
GnoM сказал(а):
Андрей, огромнейшее спасибо за визуализацию процесса!!! Я б не сказал, что это просто! Но зато теперь понятно, как это делается!! :yahoo: :yahoo:
Еще раз, спасибо!!!
Добро Евгений будешь повторять выкладывай сюда пусть люди то же смотрят читают и так дальше. Ну и нюансы обсудим здесь.


GnoM

капитан 3-го ранга
Регистрация
11.04.2014
Сообщения
782
Карма
27
Возраст
45
Город
Украина, г.Киев
Имя
Евгений
Лодка
Прогресс2м
Мотор
2хН23; 1977 и 2003г.в.
Обязательно! Таких бара... Нет, вот так: безграмотных еще много. Но их количество - уменьшается!!!


GnoM

капитан 3-го ранга
Регистрация
11.04.2014
Сообщения
782
Карма
27
Возраст
45
Город
Украина, г.Киев
Имя
Евгений
Лодка
Прогресс2м
Мотор
2хН23; 1977 и 2003г.в.

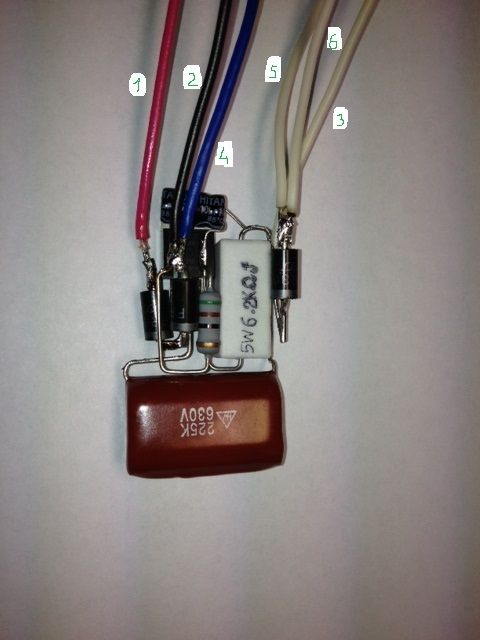

Итак! Благодаря коллегам, танкист и Олег 1974, изготовил и я себе зажигалку по схеме Дмитрия 22. Спасибо Вам огромнейшее!! Подсоединил, попробовал - работает! Искра такая, что можно костер разжигать. Конденсатор поставил 1, на 2,2мкФ, по совету Олега. Для таких чайников как я, выкладываю фото пайки и нумерацию проводов. Я думаю, Дмитрий возражать не будет. Я мотал себе катушку сам, просто было интересно, как это делается...Номера проводов на моей фото, привязаны к Диминой схеме и его же рисункам.
1. Красный провод - к выводу катушки №1;
2. Черный провод - к выводу катушки №2;
3. Белый провод от конденсатора - к любому выводу двухискровой КЗ, второй вывод катушки - на массу двигателя;
4. Синий провод, спаян с черным - на массу двигателя;
5. Белый провод - к выводу катушки №3;
6. Белый провод - на кнопку СТОП(кнопка имеет два вывода: один на массу двигателя, второй соединить с нашим проводом от коммутатора).

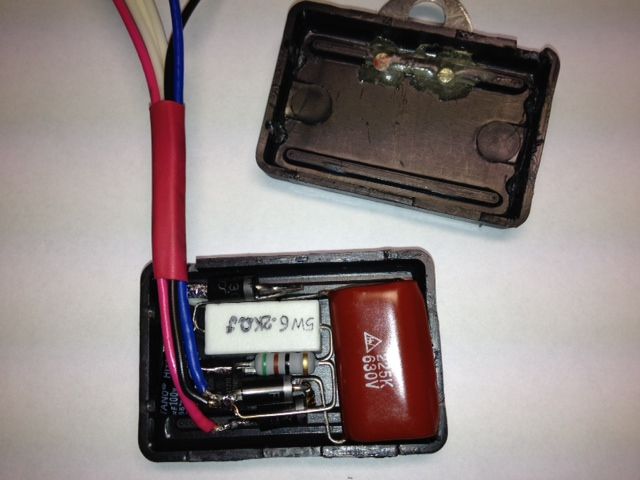

Все это упаковано в коробочку размером 57х37х17мм, сделана проушина для крепления к мотору, и все залито ЭП.
Буду рад, если это кому-то пригодится...
С Уважением.


Вложения

Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
558
Карма
55
Возраст
45
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Ну вот видишь, не все так страшно как кажется сначала. Рад что мои советы помогли еще одному человеку стать счастливее!


GnoM

капитан 3-го ранга
Регистрация
11.04.2014
Сообщения
782
Карма
27
Возраст
45
Город
Украина, г.Киев
Имя
Евгений
Лодка
Прогресс2м
Мотор
2хН23; 1977 и 2003г.в.
Спасибо Олег! Большущее спасибо! Теперь бы на воду... Зажигалки позажигать...


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 084
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
GnoM сказал(а):
Спасибо Олег! Большущее спасибо! Теперь бы на воду... Зажигалки позажигать...
Ну уважаемый я начинаю выписывать вам диплом радио монтажника!!! Принимайте мои очередные поздравления!!! :good: :pozdrav


GnoM

капитан 3-го ранга
Регистрация
11.04.2014
Сообщения
782
Карма
27
Возраст
45
Город
Украина, г.Киев
Имя
Евгений
Лодка
Прогресс2м
Мотор
2хН23; 1977 и 2003г.в.
Спасибо Андрей! Без Вас бы не в жизнь не осилил! Спасибо!
