Якорная самодельная лебедка

[Игорь Кронштадт]

На соседнем профильном форуме заинтересовала тема про якорные лебедки. Готовую покупать не вариант, денюшков нема. Порылся по " сусекам", надыбал несколько подходящих шестерней, небольших червячных редукторов и ручек к ним, пару 12-вольтовых моторчиков, разного размера и мощности. Завтра фото выложу, со смартфона неудобно, сегодня на смене. Ну и мысли свои. Основная мысль - спрятать все это "хозяйство" под палубу, чтобы сверху не громоздить. Хочется, чтобы получился " белый теплоход". Пока вроде к этому идет. Готов принять любые советы.



[КОЛЕБАСС]

в качестве моторчика-стартер от скутера можно попробовать.



[Игорь Кронштадт]

Стартер от скутера - думал, но дорого. Хотелось бы бюджетно, а честнее вообще даром. ИМХО.



[докер]

Не .Стартера не годятся.Они рассчитаны на кратковременную работу.Один подьём якоря и любому якорю,кирдык.Если якорь в зацепе то и мотором бывает не сразу сорвёшь.



[Игорь Кронштадт]

Идея такая - якорь в " панер" вручную, через редуктор, т.е с макс. усилием, дальше электроприводом. Ну и само собой самосброс с невозможностью протравливания якорного каната, или ленты, и перехлеста.



[докер]

Найди чертежи нормальной и скопируй по возможности из того что есть в наличии.Ну можно улучшить если сможешь и это самый простой способ получить желаемое за не дорого.



[Игорь Кронштадт]

Спс, наметки есть, уже. Буду курить конструкции.



[докер]

Где то в старых журналах встречал конструкции ручных лебёдок.Вот к ним бы моторчик!



[Игорь Кронштадт]

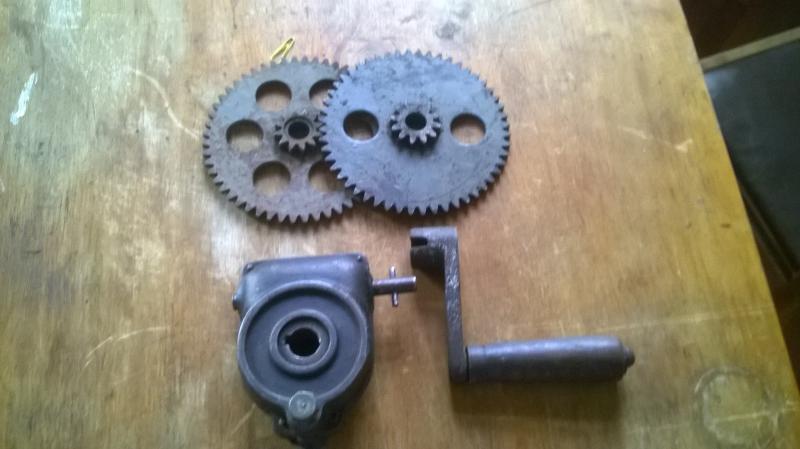

Вот вчера по сусекам поскреб, моторчики в другом месте.



[kanol]

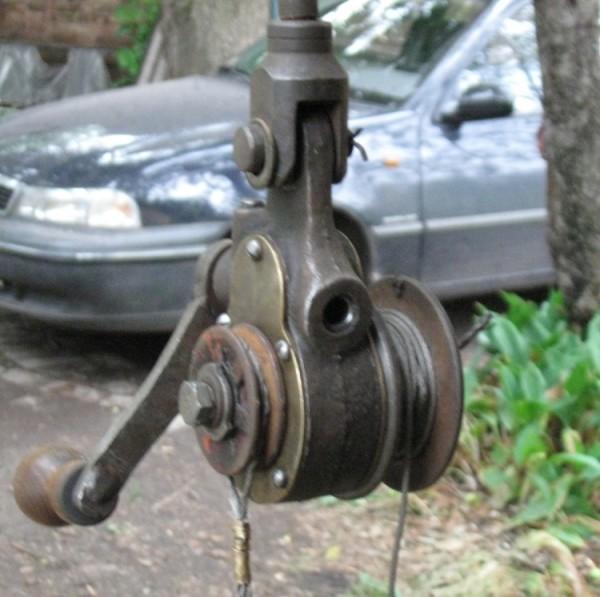

Делал лебедку из трещотки тормоза. Хорошая тяга и проста в изготовлении, может и для якоря сгодится... При удалении шарика можно крутит и движком от дворников авто.

(фото лебедки из интернета)



[Игорь Кронштадт]

Я тоже похожую как то колхозил, но с рамкой Г образной. Что б КПП с Краза снимать.



[Игорь Кронштадт]

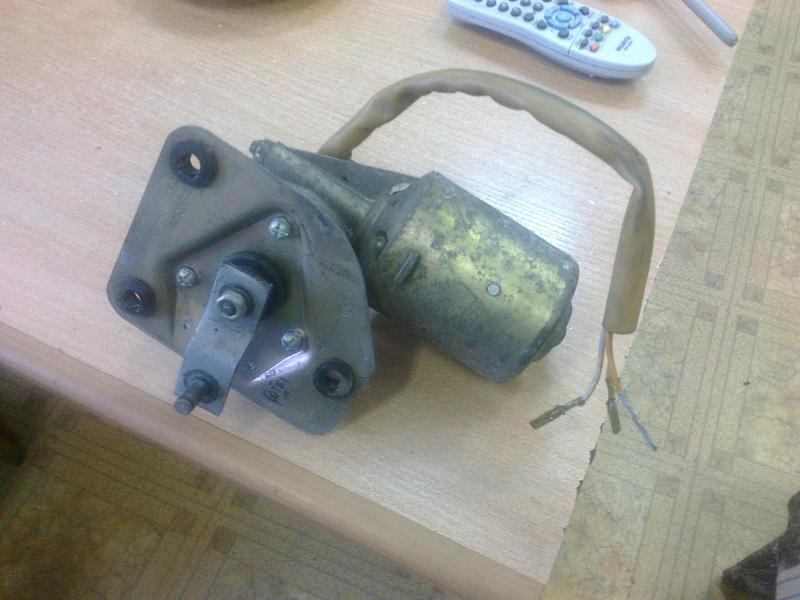

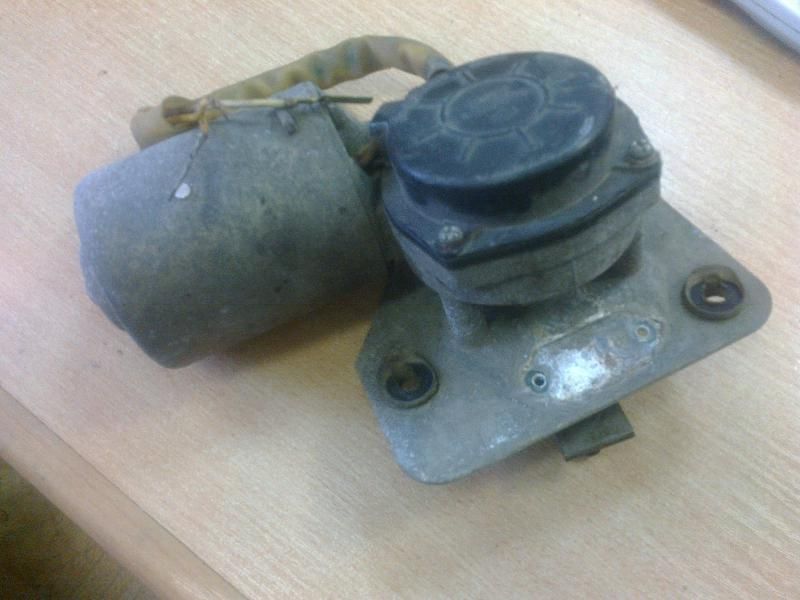

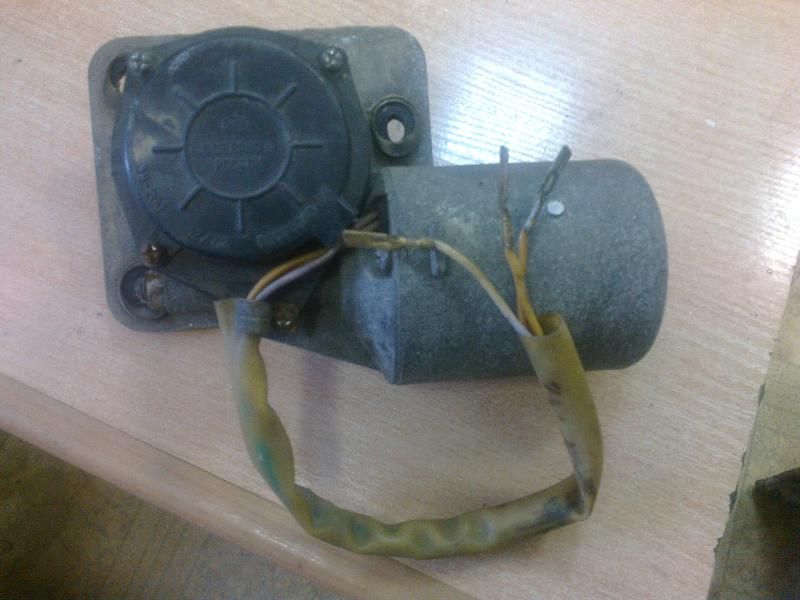

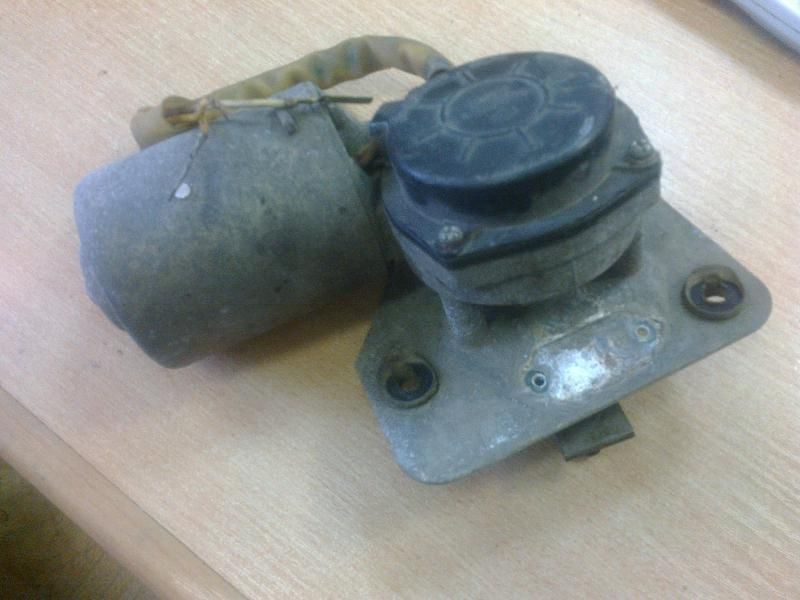

Появился у меня привод дворников от ЗИЛа. Моторчик с червячным редуктором. Маркирован 12/7,2. Была куча разных проводов, лишние отрезал. Остались три провода, при подключении питания в разных комбинациях - три скорости и три реверса. Усилие на кривошипе от аккума эхолота на 7,5 А/ч - руками не удержал. Теперь вопрос - существует ли в природе выключатель, чтобы обеспечил включение трех скоростей ВПЕРЕД + трех РЕВЕРСОВ. Возможно хватит и двухскоростного варианта. Или придется ставить 2,3 или больше тумблеров. И просьба накидать примерную схемку подключения.



[0104walera]

Появился у меня привод дворников от ЗИЛа. Моторчик с червячным редуктором. Маркирован 12/7,2. Была куча разных проводов, лишние отрезал. Остались три провода, при подключении питания в разных комбинациях - три скорости и три реверса. Усилие на кривошипе от аккума эхолота на 7,5 А/ч - руками не удержал. Теперь вопрос - существует ли в природе выключатель, чтобы обеспечил включение трех скоростей ВПЕРЕД + трех РЕВЕРСОВ. Возможно хватит и двухскоростного варианта. Или придется ставить 2,3 или больше тумблеров. И просьба накидать примерную схемку подключения.

Этот моторчик хочешь к лебёдке приладить?



[Игорь Кронштадт]

Ну да, временно какой, никакой барабан поставлю.Динамометр большой есть, замерю усилие и буду думать.



[Игорь Кронштадт]

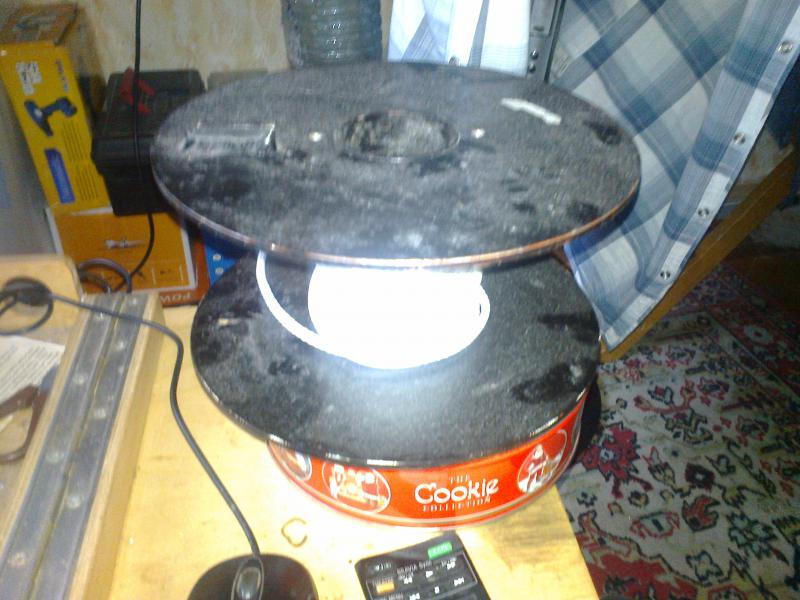

В наличии есть типа такого но на 60м http://fishelandia.ru/product/verevka-3 ... ckhand-40/



[0104walera]

В наличии есть типа такого но на 60м http://fishelandia.ru/product/verevka-3 ... ckhand-40/

По мощности моторчика- примерзшие 3 дворника к стеклу ЗИЛа он сорвать не может, а в редукторе \ на сколько я помню\ стоят пластмассовые шестерёнки.



[Игорь Кронштадт]

Да в большей половине торговых якорных лебедок тоже пластмассовые и моторчики не мощнее! Только цены заоблачные. Попробую, будет якорь поднимать и ладно. Сгорит мотор, шестерню съест - зиловский привод дворников достать (купить) легче, чем какую-нибудь Minn Kota отремонтировать. Или выкину (на полку в гараже)



[0104walera]

Да в большей половине торговых якорных лебедок тоже пластмассовые и моторчики не мощнее! Только цены заоблачные. Попробую, будет якорь поднимать и ладно. Сгорит мотор, шестерню съест - зиловский привод дворников достать (купить) легче, чем какую-нибудь Minn Kota отремонтировать. Или выкину (на полку в гараже)

Давай делай, результат только не зажимай. Удачи.



[ovchinnikov 1966]

Основная проблема, как сделать стопор на быстрый сброс якоря. Типа втягивающего реле надобно колхозить.



[0104walera]

Основная проблема, как сделать стопор на быстрый сброс якоря. Типа втягивающего реле надобно колхозить.

Там один минус - ЗИЛовская\КАМАЗовская трещётка показана. На подъём да - мысль правильная, а на сброс даже не знаю . Работает у парня голова , пусть -думает.



[Игорь Кронштадт]

Думал по конструкции сброса якоря. Самое простое решение, которой в голове пока, это лебедка с горизонтальным валом и втягивающим реле стартера, т.е Брашпиль. Но минусы - довольно некомпактный ящик на палубе образуется. Хочется спрятать лебедку под палубу, или скорее только привод. Тогда электрика и механика будет защищена от воды, на палубе остается только барабан (турачек), это уже Шпиль. И расположить это все хозяйство, в Прогрессе, на круглой крышке носового отсека непотопляемости. Во, мысль стрельнула пока писал! А на сброс якоря, поверх барабана, электромагнитная муфта включения вентилятора от авто.



[render]

На русфишинге есть тема посвященная самодельным даунригерам, тем же самым лебедкам.
Описаны несколько вариантов реально работающих конструкций.



[Адмирал]

Да в большей половине торговых якорных лебедок

Вот вам как вариант .
Замените моторедуктор от стеклоподъёмника на моторедуктор от дворников ( например от Ваз 2108 ) , для увеличения мощности и будет вам счастье .
http://youtu.be/kRZA_lB8xfE
http://youtu.be/7dWBDaDGlvc
http://youtu.be/57fuWkTKRHo



[Игорь Кронштадт]

Так у меня и выложено фото привода дворников от зила! Причем здесь стеклопод'емники то? Все задумки буду зимой колхозить, сейчас времени просто нет. Грибы, ягоды, рыбалка, охота скоро. Покрутил в руках стартер уазовский, тоже мысли вперед рук бегут. С ним проблема самосброса якоря проще решается. Но высокие обороты, какой то редуктор надо ставить. Барабан для троса размером с венец маховика совсем неохота делать!



[Игорь Кронштадт]

Сам принцип понятен, я про видео выше. НО, у меня якорь 7 кг, соответственно и якорная лебедка несколько мощнее должна быть, чтобы не только стельку поднимала. Шутка.
