Мой TOMOS 18

[КОЛЕБАСС]

Re: TOMOS

Игорь поройся http://www.tomos-autousluga.hr/index.ph ... o&menu=4.0



[nezinkas5]

Re: TOMOS

кстати почему бы не добавить томос в список где все моторы.может и наберется база по моторчику

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Bot согласен y меня тoже tomos .Толко 4 лс , cлyжит yже 7 лет .



[Игорь Кронштадт]

Re: TOMOS

Отвечу одним сообщением. Может не обратили внимания, но вверху страницы есть вот это:
"Motorka.org » Форум » Тематические форумы » Подвесные лодочные моторы. TOMOS"
А отдельно? Модераторы захотят - сделают.
По запчастям, я видел. Винты с разным шагом, крыльчатку уже заказал, но не здесь. С почтой золотыми выйдут, и с Россией не работают. Привезут напрямую из Германии.



[Игорь Кронштадт]

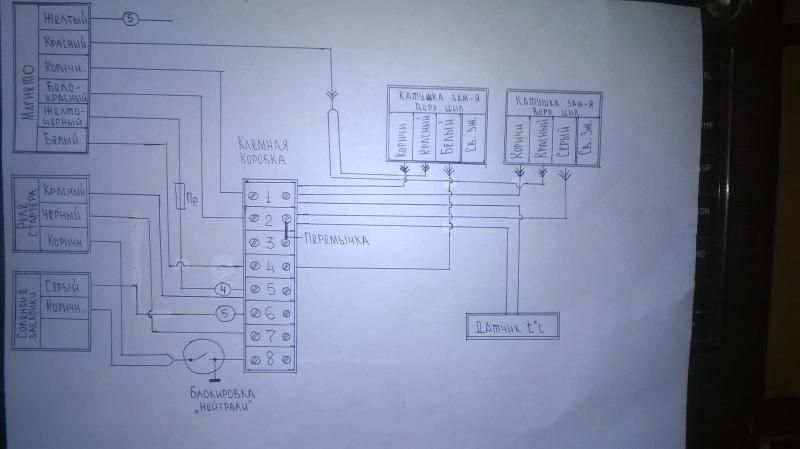

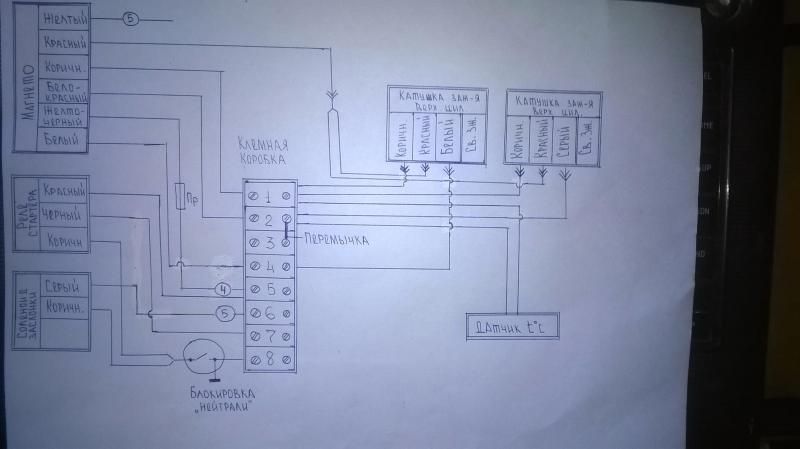

Сегодня попытался разобрался с электрикой на моторе. Проводка "в натуре" соответствует схеме. Завел мотор с гены напруги не нашел. Сейчас снова курил схему и пришла мысль, что для генератора нужно возбуждение, возможно. Т.е. требуется подключить АКБ. Может кто больше меня понимает, просьба посмотреть (схема выше). СПАСИБО!



[lednic606]

Re: TOMOS

...
А отдельно? Модераторы захотят - сделают..

Сделано



[Игорь Кронштадт]

Сегодня в очередной раз запускал мотор в бочке. Но сегодня уже с АКБ. Как я и предполагал, нужна батарея для возбуждения. Временно кинул провода прикуривателя с АКБ на мотор, проволочкой на клемной коробке замкнул контакты. Заслонка - закрывается, стартер крутится, мотор заводится. Но возникла проблема высокого напряжения с гены. Надо ставить реле-регулятор. Поиском буду искать, но совет приму. Как бюджетно выйти из положения. Две штуки жаба душит отдавать.



[КОЛЕБАСС]

можно посмотреть от снегохода.но цена далеко не уйдет.а можно самому спаять http://motorka.org/motory/podvesnie_lod ... a-plm.html например такой.



[Саня С]

я от скутора поставил с хонды дио цена 180 рублей



[КОЛЕБАСС]

вот гугля накопал https://www.google.ru/search?q=регулятор+напряжения+12+вольт&newwindow=1&client=opera&hs=0Vv&tbm=isch&imgil=dAJeTz0P7OT6pM%253A%253Bhttps%253A%252F%252Fencrypted-tbn2.gstatic.com%252Fimages%253Fq%253Dtbn%253AANd9GcT3z0R4Y4leClDscLuJTit0JqE5FGeTGuL9mQCqdVnB_rbCj0yq%253B600%253B318%253BYK_Q-86j7veRAM%253Bhttp%25253A%25252F%25252Fradiolub.ru%25252Fpage%25252Freguliruemyj-stabilizator-ot-0-do-12-volt&source=iu&usg=__fl5G0yv-7-qwqH4HOvwatgHZeTs%3D&sa=X&ei=MxAnU63-Eu_04QSI7IDoBA&ved=0CCkQ9QEwAA#newwindow=1&q=%D1%81%D1%82%D0%B0%D0%B1%D0%B8%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80+%D0%BD%D0%B0%D0%BF%D1%80%D1%8F%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F+12+%D0%B2%D0%BE%D0%BB%D1%8C%D1%82+%D0%B4%D0%BB%D1%8F+%D0%BF%D0%BB%D0%BC&tbm=isch&imgdii=_



[Игорь Кронштадт]

А регуляторы от ГАЗ, ВАЗ, ЗАЗ, АЗЛК разве не смогут работать? Ограничение 14 вольт 5 ампер. Цена от полтинника.



[Игорь Кронштадт]

С авторегулятором разобрался, там другой принцип работы. А мона схемку подключения скутерного регулятора напряжения?



[КОЛЕБАСС]

да пожалуйста http://img-fotki.yandex.ru/get/6005/307 ... 1a26_L.jpg
http://img-fotki.yandex.ru/get/4310/kva ... 049_XL.jpg
http://img-fotki.yandex.ru/get/4200/kva ... dcd_XL.jpg



[Игорь Кронштадт]

Да.... Ни хрена не понял. Мне то как такой регулятор с мотором связать. Прошу прощения, но я механик больше, а электроник никакой! В теме есть схема моего мотора - помогите связать ее с регулятором ПЛИЗ!



[LPB]

Сегодня в очередной раз запускал мотор в бочке. Но сегодня уже с АКБ. Как я и предполагал, нужна батарея для возбуждения. Временно кинул провода прикуривателя с АКБ на мотор, проволочкой на клемной коробке замкнул контакты. Заслонка - закрывается, стартер крутится, мотор заводится. Но возникла проблема высокого напряжения с гены. Надо ставить реле-регулятор. Поиском буду искать, но совет приму. Как бюджетно выйти из положения. Две штуки жаба душит отдавать.

На генераторах с постоянными магнитами возбуждение совсем не нужно. Магнитное поле и так присутствует. Ищите причину в другом. Регулятор в таких устройстах чаще всего сделан по паралельной,а не последовательной схеме. От авто в родном включении не подойдет,так как там как раз он и управляет обмоткой возбуждения. Саша правильно говорить-от скутера какого-нибудь побольше подойдет -цена вопроса рублей 300-600.



[LPB]

Re: TOMOS

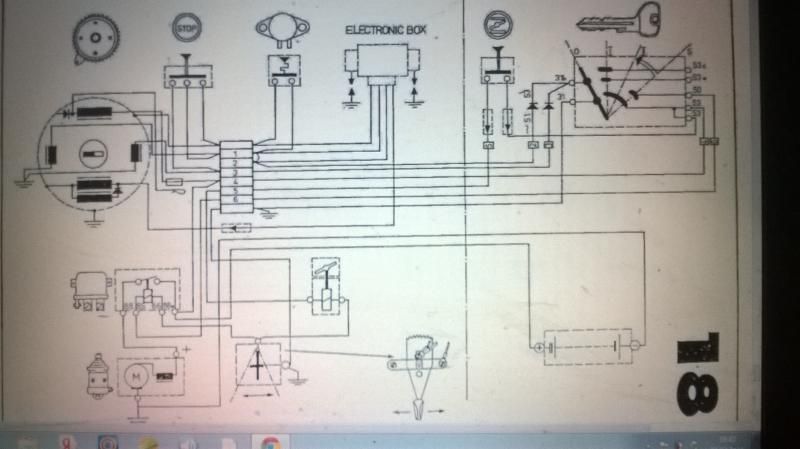

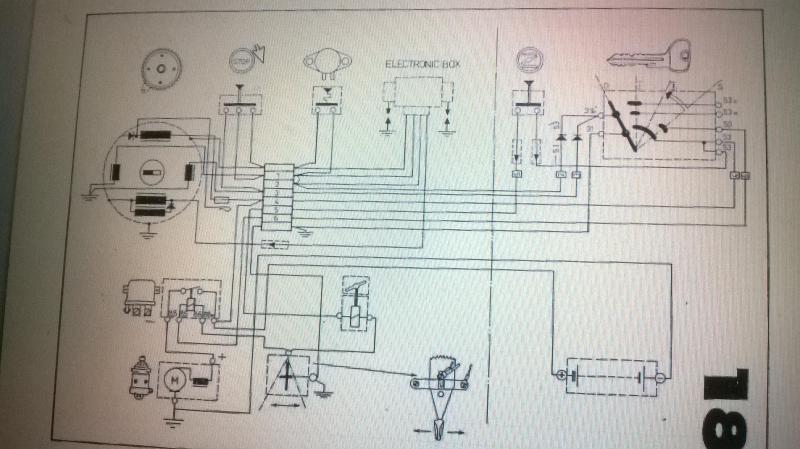

Ну вот собственно вопросы:
1. Это пока не трогаем. Вижу, что это кнопка заслонки и замок зажигания, которые потом будут на приборной панели.
2. АКБ - тут все понятно.
3. Кнопка СТОП на моторе, которой у меня нет. Надо ли ее восстановить или необязательно?
4. Датчик t, здесь немного ошибался, на корпус аварийно он не замыкается.
5. Электроник бох - коммутатор? Но у меня их два, возможно: а. схема для одноцилиндрового ТОМОС 10(9.9), а для Т18 по умолчанию похоже. б. на моторе два одинаковых блочка на моторе на схеме объединены в один.
6.Катушка непонятного назначения (у меня соединено точно также). Могу предположить, что это подзаряд АКБ. Так как присутствует диод у катушки и предохранитель на проводе.
7. Это пустой провод присутствует и у меня на схеме - Желтого цвета с магнето ( в кружке 5). И если судить по схеме , то это, скорее всего, какой то (-). Смею предположить - изолированный (-), чтобы на корпус металлической лодки его не сажать. Но не факт!

Я бы думал так.
-5-Коммутатор со встроеным реле регулятором
-6. Катушка зарядки зажигания (намотана тонким проводом, большое количество витков(легко проверить меня сняв маховик)
-Сдвоеная катушка это катушка заряда АКБ (толстый провод малое количество витков)
-2 маленьких катушки управление фазами зажигания для 2х цилиндров.
-Кнопка стоп замыкает на массу 2 управляющих катушки блока зажигания.
-Термовыключатель при перегреве вырубает один из цилиндров, замыкая только одну управляющую катушку на массу.
Диоды стоят для того, чтобы при включении зажигания маховик не размагничивался от аккумулятора.
Как-то так...



[докер]

Если совсем бюджетно то отключай батарею после запуска и всё! Хороший ,свежий аккумулятор при походах выходного дня ,проблем не доставит.



[Игорь Кронштадт]

Если совсем бюджетно то отключай батарею после запуска и всё! Хороший ,свежий аккумулятор при походах выходного дня ,проблем не доставит.

А питание эхолота, огней и прочего? От 17 вольт не факт, что долго отработают.
Вот вчерашнее видео: http://youtu.be/ZdFgte4MjoA.



[Игорь Кронштадт]

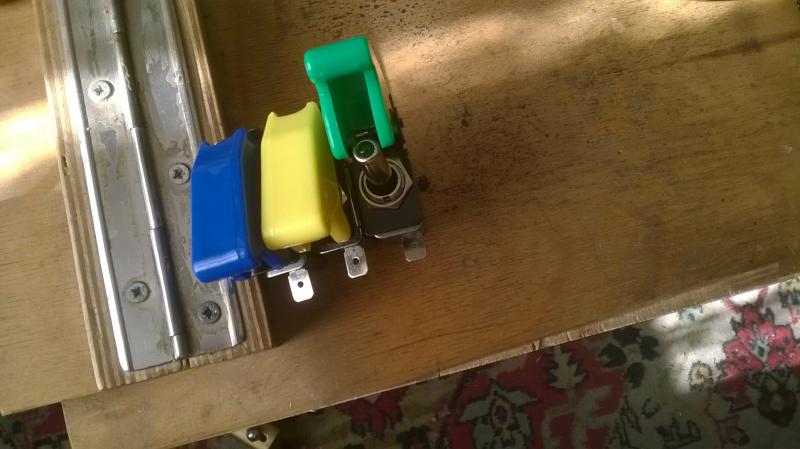

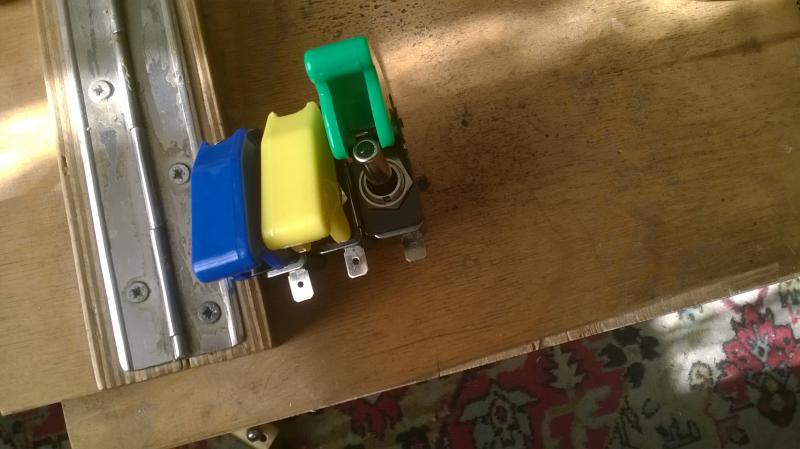

Заходил в магазин , не смог удержатся. Хочу такие ВКЛ на стартер и заслонку поставить, а третий исчо для чего-нибудь. Жаль других цветов не было. Включатели с фиксированным положением и подсветкой , но подгибание упора делает их без фиксации.



[докер]

Думаю,что на стартер такой тумблерочек не пойдёт.Если только через реле разгрузки. Поверь,что батареи на эхолот и ходовые(если лампы мощные не ставить) хватит без подзарядки не на одни выходные.Но если есть желание ,можно и поэксперементировать.Тем более есть положительный(чужой) опыт.



[Игорь Кронштадт]

Шо такое "реле разгрузки"? Втягивающее и реле стартера слышал, а про реле разгрузки

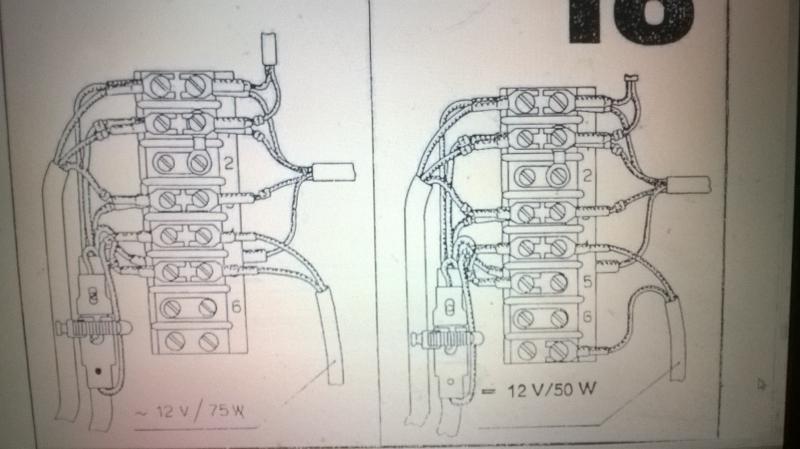

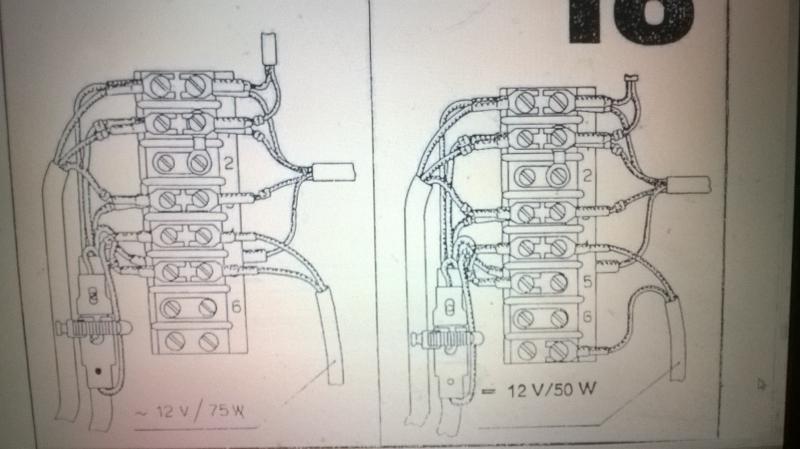

У мну на моторе стартер включается через реле стартера, на котором два силовых контакта и два слабеньких от катушки управления, вот на них тумблер и будет посажен. См. схему: реле стартера выше самого стартера в левом нижнем углу.



[lednic606]

Эт обычное авто реле стартера



[Саня С]

Сейчас скину



[Игорь Кронштадт]

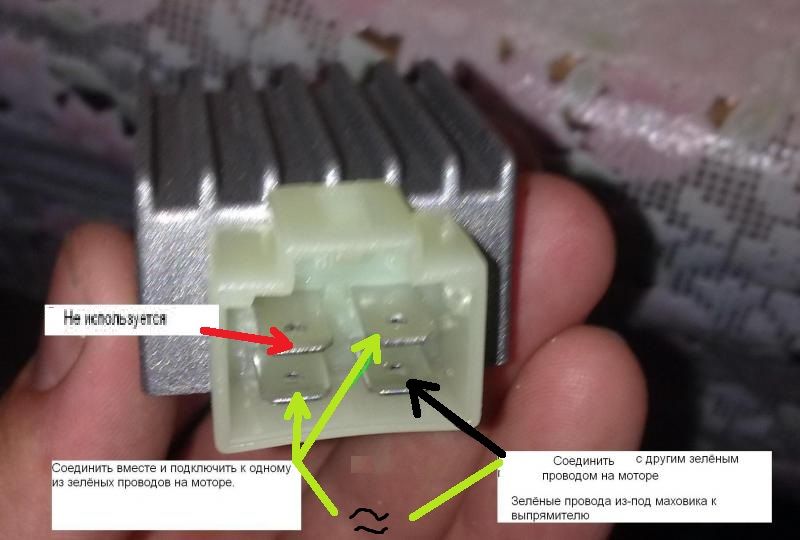

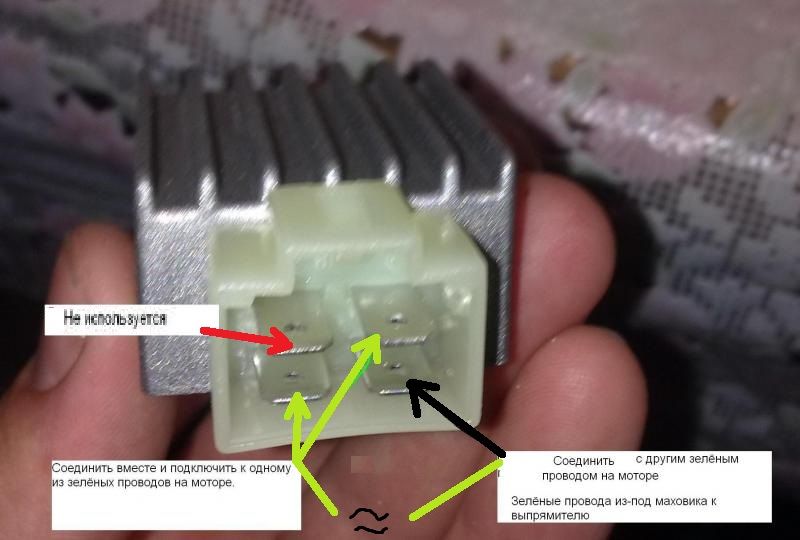

Нету у меня зеленых проводов из-под маховика! Может ткнете на схеме стрелками куда регулятор подцепить?



[Саня С]

те что с катушки и идут на выпрямитель



[Игорь Кронштадт]

Саш, а какие у меня на выпрямитель?
