Здравствуйте, может есть у кого фото переделанного зажигание МБЭ-1 навесным монтажом, чтобы по фото можно было собрать свое, а то я в электроники полный ноль. Буду очень благодарен за помощь!


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

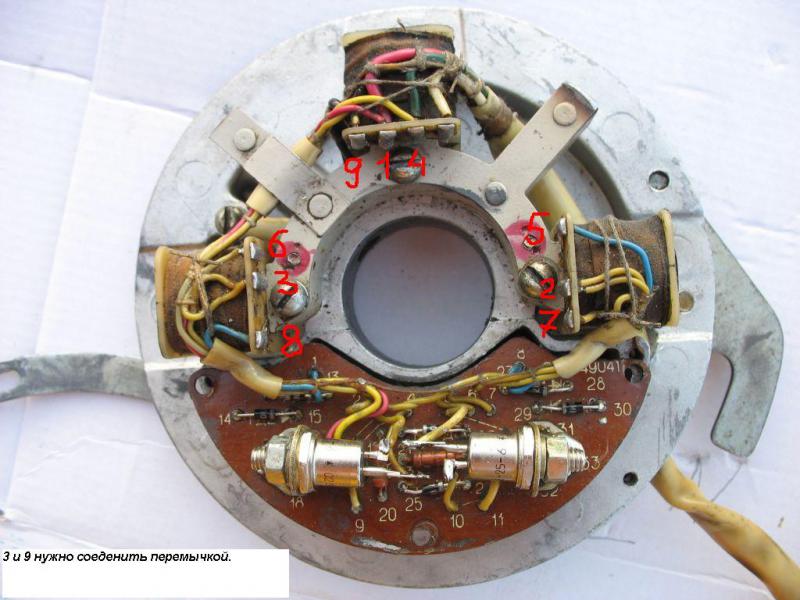

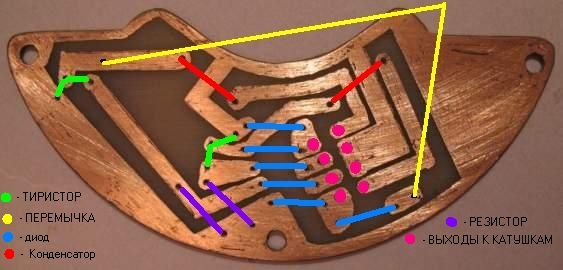

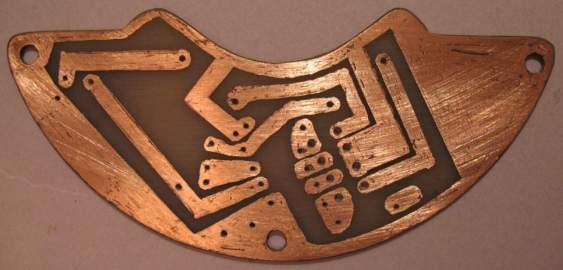

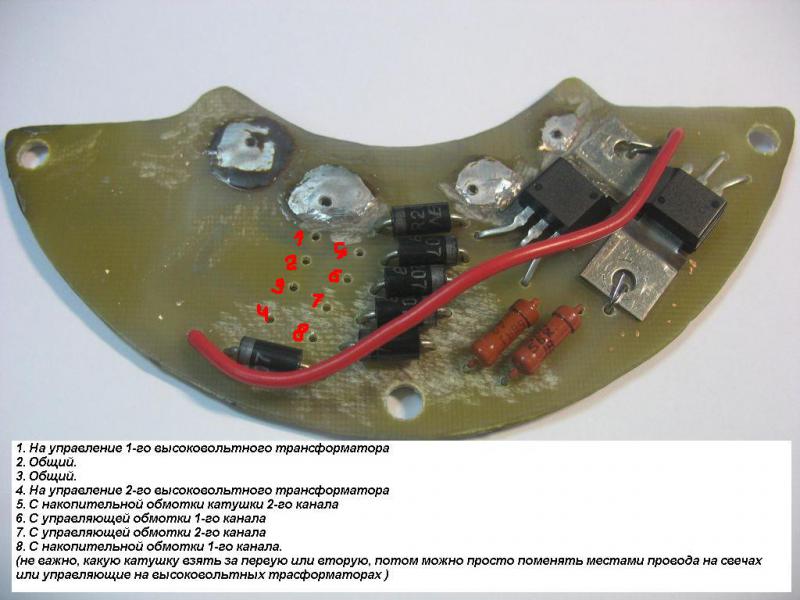

распечатай картинку с дорожками чтобы размер совпал с платой ветерк.через копирку перенеси на гетинакс.потом получившийся рисунок обведи маркером.и в хлорное железо .сверлишь дырки паяеш и все.контакты пронумерованы паяеш как на фото с катушками все подписано.поиск рулит.


Вложения

Бешенный

капитан 1-го ранга
Регистрация
08.12.2010
Сообщения
2 647
Карма
190
Возраст
53
Город
Волгоградская обл Светлый Яр
Имя
Владимир Валерьевич
Лодка
Две самоделки, Профмарин340, Малютка.
Мотор
Ветерок 8, 12, Прибой, Салют, Гибрид, Москва 12,5, 30, Нептун, Волгарь, Вихрь М, 30
Re: зажигание МБЭ-1 для Ветерка 8

:good:
КОЛЕБАСС сказал(а):
распечатай картинку с дорожками чтобы размер совпал с платой ветерк.через копирку перенеси на гетинакс.потом получившийся рисунок обведи маркером.и в хлорное железо .сверлишь дырки паяеш и все.контакты пронумерованы паяеш как на фото с катушками все подписано.поиск рулит.
:good:


deduwka

ст. матрос
Регистрация
10.12.2013
Сообщения
41
Карма
0
Город
Беларусь березино
Имя
саша
Лодка
казанка
Мотор
ветерок нептун
Re: зажигание МБЭ-1 для Ветерка 8

огромное спасибо будем химичить


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

Володь спасибо но плата чужая.автора не помню.кажется с украинского сайта брал.я лиш себе и друзьям таким способом делал.а платы штамповал так.вырезал с фанеры 8мм. копию платы.потом по этому шаблону расчерчиваю несколько штук на гетинаксе.вырезаю электролобзиком с припуском пару мм.сверлим точно отверстия крепежные и через них сразу 3-4 заготовки прикручиваю к фанерному шаблону.затем на фрезере пальчиковой фрезой с подшипником довожу заготовки в чистовой размер.ну и далее копирка-маркер-травление-сверловка-лужение-пайка=готовый комутатор.второй вариант-вырезал из рентгеновского снимка форму платы.перенес рисунок дорожек на эту заготовку-шаблон.потом лезвием вырезал дорожки и вот он готовый шаблон типа как в школе с буквами были.приложил на гетинакс маркером по прорезям и готово.


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 323
Карма
100
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
Re: зажигание МБЭ-1 для Ветерка 8

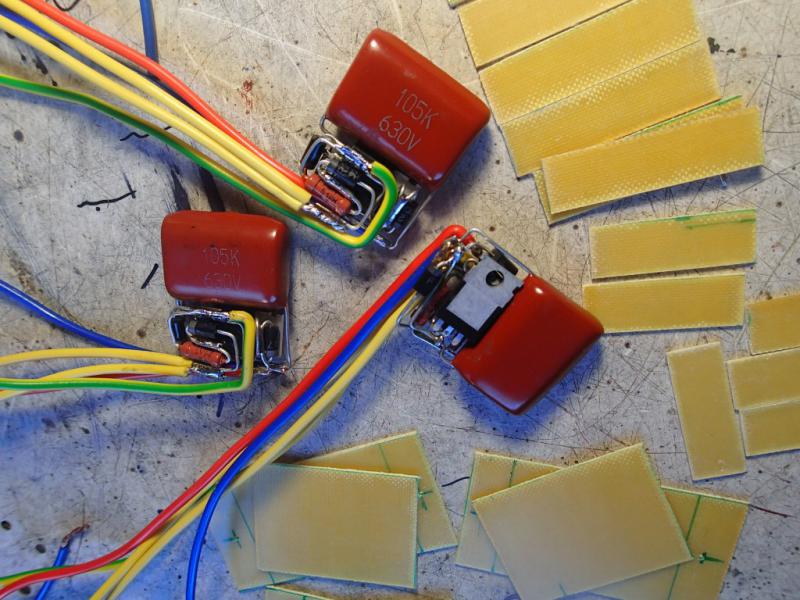

А я вот пока есть время, сделал себе на Ветра новые блоки зажигания. Хотя и старый на тиристорах 2У202М (2У вроде военные шли) прекрасно работает. Но старый сделан открытым и оба канала на одной плате. Теперь сделал раздельные блоки на современных компонентах (кроме резистора). Кстати на тиристорах BT-151 заметно даже автоопережение в пределах около 4-х градусов в районе самых малых оборотов видимо из за более быстрого открытия, проверял на стенде. На "КУ" автоуоза не видно. Под маховиком оставлены только катушки и выпрямитель для генератора.

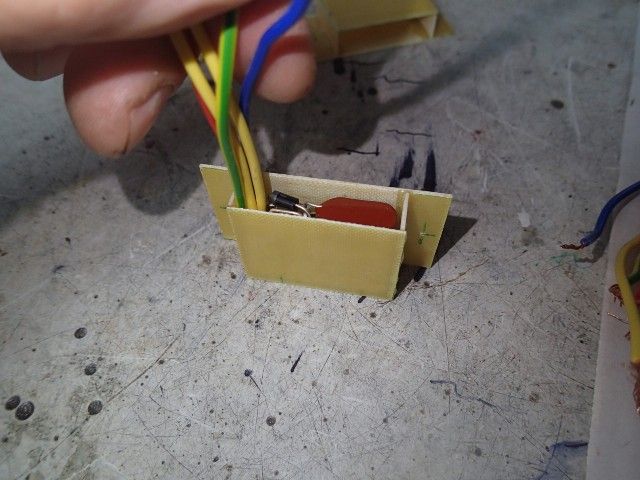

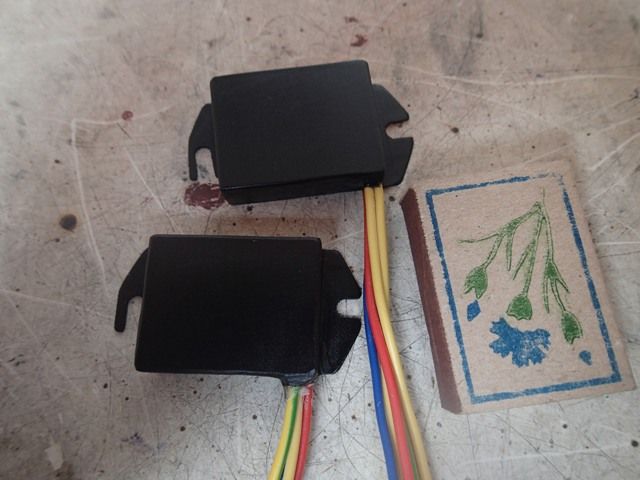

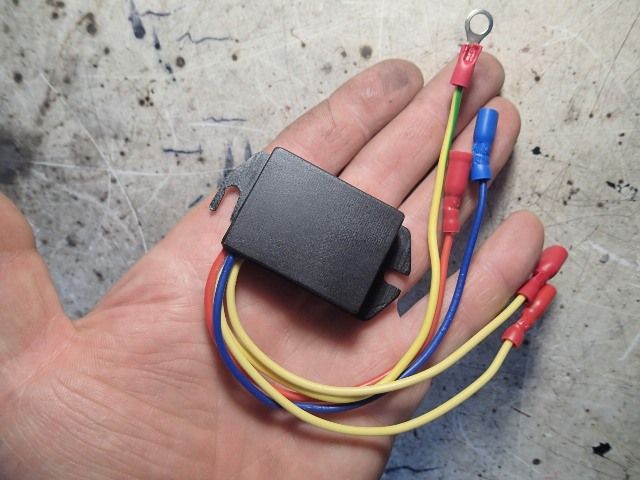

Получилось вот так.


Вложения

Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
831
Карма
29
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Re: зажигание МБЭ-1 для Ветерка 8

Очуметь, смотрится как с завода. Пять балов!


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 323
Карма
100
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
Re: зажигание МБЭ-1 для Ветерка 8

Msmer54 сказал(а):
...смотрится как с завода....
Получаешь истиное удовольствие создать что-то, которое не только хорошо работает, но и глаз радует внешним видом!


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

Константин отлично сделано.видно что терпение железное.


контур

гл. старшина
Регистрация
29.05.2013
Сообщения
129
Карма
0
Город
Приморье 27 регион
Имя
влад
Лодка
лидер 400, прогресс4
Мотор
вихрь 30э ветерок 12, Ямаха40веос
Re: зажигание МБЭ-1 для Ветерка 8

Чой то не понял верхний снимок три кондера три канала?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

контур сказал(а):
Чой то не понял верхний снимок три кондера три канала?

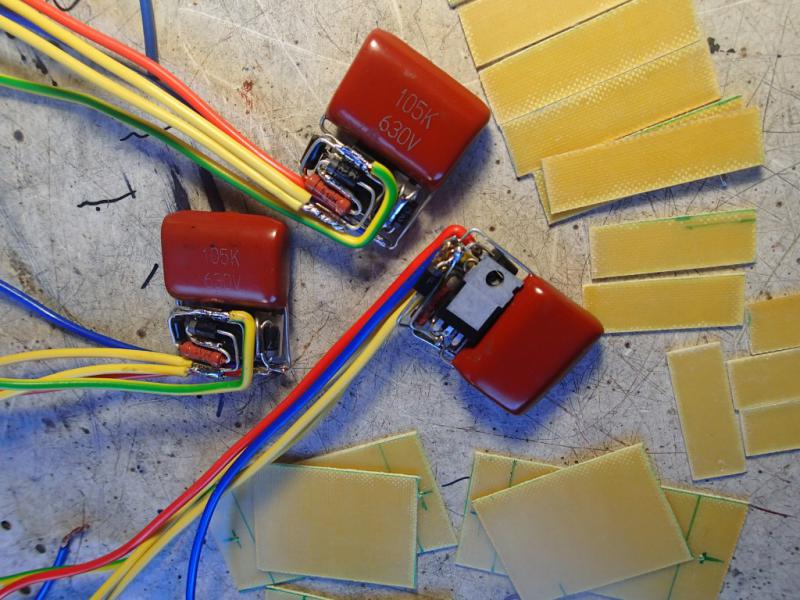

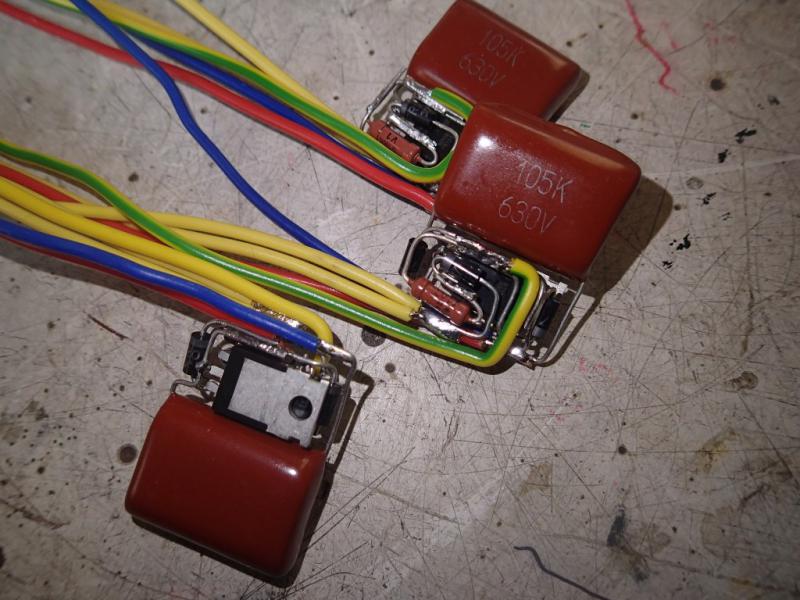

каналы раздельные.на одно зажигание идет 2 шт.наверно третий взапас.комутаторы выносные .фото коробочки черные такие.


контур

гл. старшина
Регистрация
29.05.2013
Сообщения
129
Карма
0
Город
Приморье 27 регион
Имя
влад
Лодка
лидер 400, прогресс4
Мотор
вихрь 30э ветерок 12, Ямаха40веос
Re: зажигание МБЭ-1 для Ветерка 8

Я так и понял. Кондеры 1мкф 630в и вт 152-800 и напруга на вв катушке больше и искра мощнее. Т112-16-8 наверно понадежней будут, но и громоздки. Чем заливал коробочки?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

автор пишет что у него вт151.схема и набор деталей стандартные.заливал судя по виду компаунда-обыкновенной боксидкой.без касторки-клей прозрачный


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 323
Карма
100
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
Re: зажигание МБЭ-1 для Ветерка 8

КОЛЕБАСС сказал(а):
каналы раздельные.на одно зажигание идет 2 шт.наверно третий взапас.комутаторы выносные .фото коробочки черные такие.

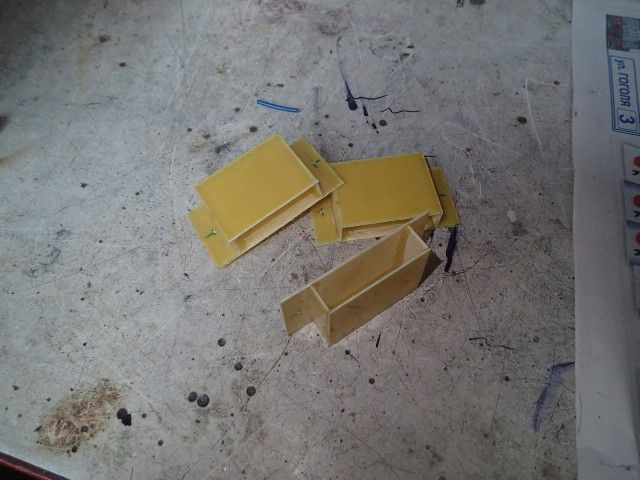

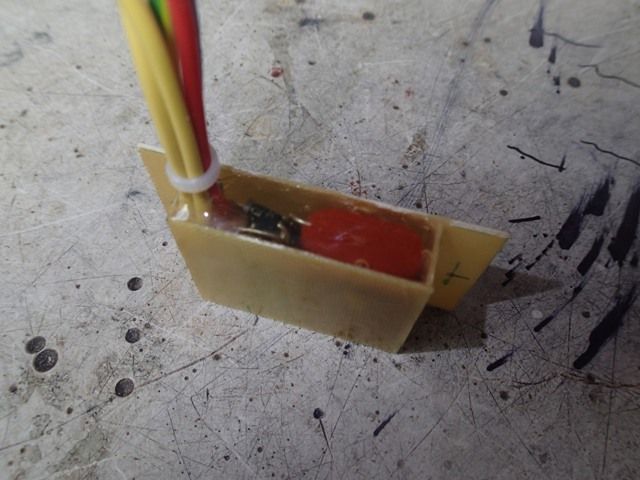

Всё верно, Николай, третий - запас, места много не занимает, а переставить в случае чего пара минут. Схема обычная МБЭ-1, только добавлен диод параллельно тиристору. Залита обычной эпоксидкой как была в совдепе, в картонной коробке красно-белой. Более лучшей не встречал.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

IGNAT сказал(а):
КОЛЕБАСС сказал(а):
каналы раздельные.на одно зажигание идет 2 шт.наверно третий взапас.комутаторы выносные .фото коробочки черные такие.
Всё верно, Николай, третий - запас, места много не занимает, а переставить в случае чего пара минут. Схема обычная МБЭ-1, только добавлен диод параллельно тиристору. Залита обычной эпоксидкой как была в совдепе, в картонной коробке красно-белой. Более лучшей не встречал.
такой же поксидкой пользуюсь.флакон под смолу еще с совдеповских времен не изменился.а под отвердитель при совдепе был стеклянный.


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 323
Карма
100
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
Re: зажигание МБЭ-1 для Ветерка 8

КОЛЕБАСС сказал(а):
.....флакон под смолу еще с совдеповских времен не изменился.а под отвердитель при совдепе был стеклянный.
И сейчас стеклянный :unknown: , и нструкция внутри коробки отпечатана на не идеально белой бумаге и в типографии, а не на принтере дома. Ничего не изменили, молодцы! И качество на уровне.(пока ещё)


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

не у нас уже новодел.упаковка чисто-белая с красным .раньше бумага сероватая была.и флэкон под отвердитель пластиковый.крышка как на бутылках пластиковых.качество раз на раз попадает.


контур

гл. старшина
Регистрация
29.05.2013
Сообщения
129
Карма
0
Город
Приморье 27 регион
Имя
влад
Лодка
лидер 400, прогресс4
Мотор
вихрь 30э ветерок 12, Ямаха40веос
Re: зажигание МБЭ-1 для Ветерка 8

2 IGNAT А чем склеиваешь пластинки из стеклотекстолита для коробочки? Тоже эпоксидкой? И сколь добавлять касторки?


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 323
Карма
100
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
Re: зажигание МБЭ-1 для Ветерка 8

контур сказал(а):
..чем склеиваешь пластинки из стеклотекстолита для коробочки? Тоже эпоксидкой? И сколь добавлять касторки?
Клею той же эпоксидкой, касторку не добавляю. Только перед склейкой нодо обязательно снять глянец с внутренних поверхностей, что б приклеилось хорошо.


pohlebaeFF

лейтенант
Регистрация
26.08.2012
Сообщения
290
Карма
7
Город
Белорецк
Имя
Игорь
Лодка
Навигатор-290 Флагман-380
Мотор
Ветерок-8м-12 ,Меркурий-3,3 Вихрь М
Re: зажигание МБЭ-1 для Ветерка 8

Привет,всем!Нужен чертёж с размерами моментоскопа для Ветерка.Спасибо.


johnik73

матрос
Регистрация
08.10.2014
Сообщения
10
Карма
0
Город
г.Ульяновск
Имя
Александр
Лодка
АКВА-3300
Мотор
Ветерок-8Э
Re: зажигание МБЭ-1 для Ветерка 8

Здравствуйте!Примите в ряды ещё одного ветерковода.Хочу сделать печатную плату в Sprint-layout
Будьте добры размеры печатной платы,т.е расстояния между крепёжными отверстиями магдино.Заранее спасибо!


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 661
Карма
863
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Re: зажигание МБЭ-1 для Ветерка 8

Николя,номиналы полные укажи страждущим. Спасибо


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

Леш номиналы почти не помню.знаю точно что заменяются родные на импорт.тиристоры бт-151-800в.
диоды n4101 кажется кондеры 1 мкф 400 в.а вот резисторы не помню.щас пороюсь в компе где то все есть.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
62
Возраст
40
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: зажигание МБЭ-1 для Ветерка 8

https://yadi.sk/d/obuejNZMiYNgM вот ссылка на плату в лайоте.но не та что выше.детали одни и теже.плату разработал кажется Дима бродиджи.по поводу платы выше-расстояния не мерял.я методом подборки масштаба печатал на принтере чтоб картинка совпала по размерам с платой.через копирку на гетинакс и в хлорное железо.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 661
Карма
863
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Re: зажигание МБЭ-1 для Ветерка 8

А резисторы какие там,помню 51 ом и 5.................?

Вверх Снизу
