Самодельный автовключатель трюмной помпы

[Ivanuch]

Задумался вот над чем! http://www.moreman.r...1&cid=78&pid=77

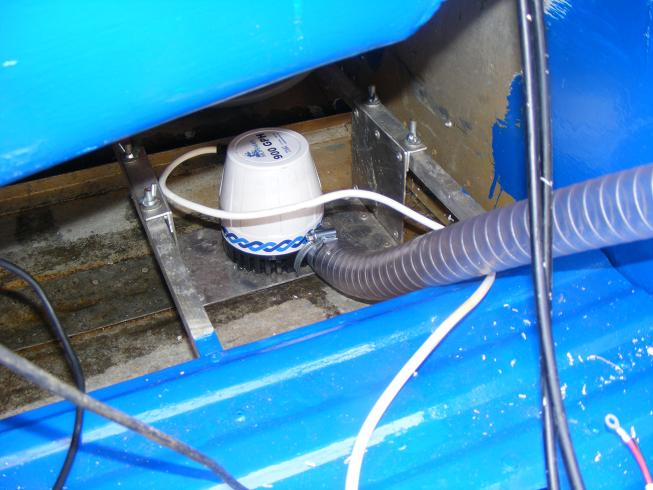

Есть у меня:

Работает "в ручную", от выключателя на панели. Решил сделать автоматику, но собственноручно.

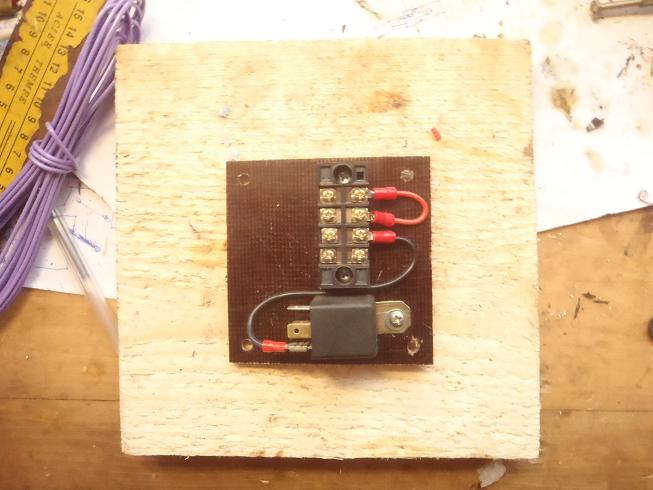

Начал с платы. На заготовку из текстолита закрепил клеммную колодку и реле от авто.

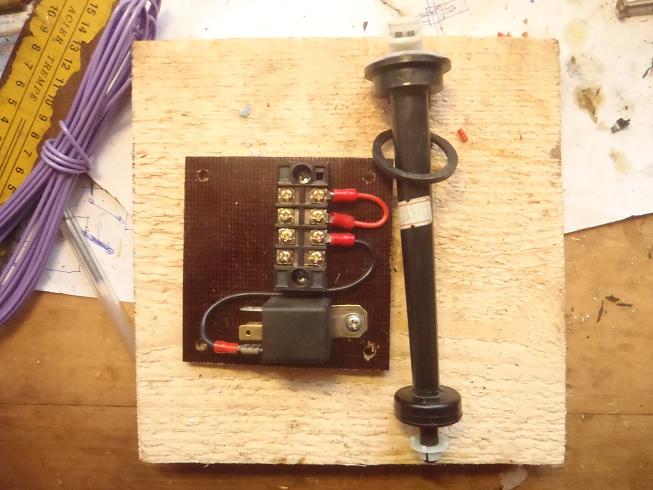

Взял датчик сигнализации уровня жидкости в бачке омывателя ВАЗ. Принцип действия которого заключается в том что поплавок опускается, встроенный магнит, замыкает контакты геркона, лампочка загорается. Я сделал наоборот. Поплавок поднимается, замыкает контакты...

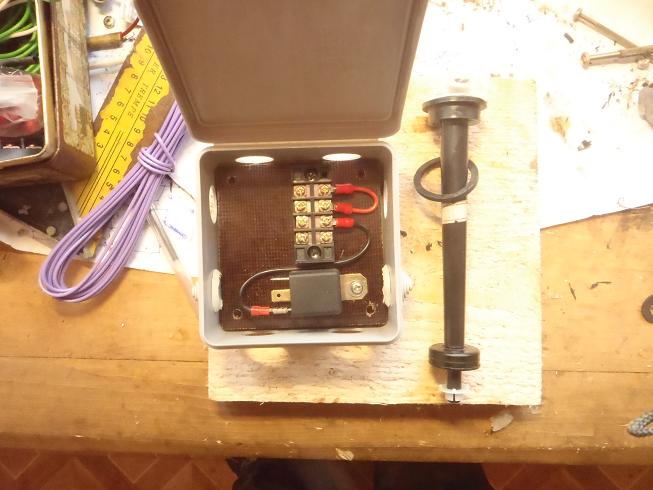

Все это хозяйство поместил в клеммную коробку

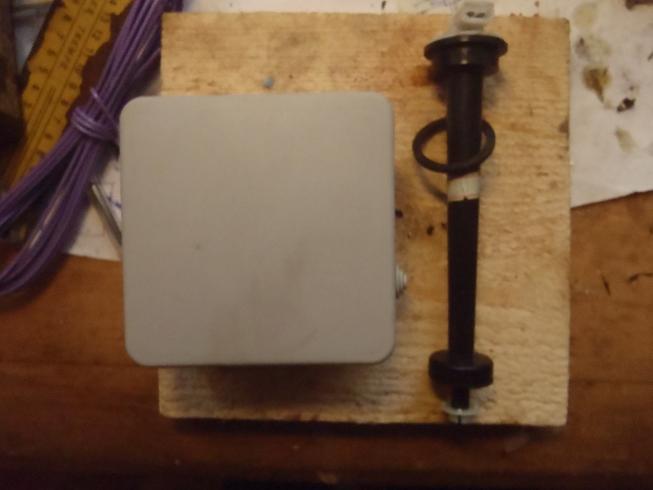

Которая закрывается герметично


Но пока не доделал, не хватило клемм для реле и для датчика, съезжу на Южку, надо прикупить недостающее и заодно фонарей купить для нового прицепа.



[zavitay]

Re: Трюмная помпа.

Проще купить сразу помпу с датчиком. В южке.со стороны 2 й южнопортовой есть магаз по электриае.там куча разных фонарей и лампочек. Загляни туда.



[докер]

Творчество,процесс занимательный!!! Если бы у меня возникла необходимость в такой штуке я бы использовал побку от ваза классики вместе с бачком(тормозной системы).Компактней и крепить проще,а принцип тот же. Низ бачка обрезать при монтаже получится как датчик в своём корпусе,а электрочасть вообще подальше от воды.



[Ivanuch]

Re: Трюмная помпа.

Проще купить сразу помпу с датчиком. В южке.со стороны 2 й южнопортовой есть магаз по электриае.там куча разных фонарей и лампочек. Загляни туда.

Спасибо! Но Южку знаю как свои пять пальцев. Фонари буду брать светодиодные, для прицепа. Варить прицеп буду под новую лодку ПВХ.



[Ivanuch]

Творчество,процесс занимательный!!! Если бы у меня возникла необходимость в такой штуке я бы использовал побку от ваза классики вместе с бачком(тормозной системы).Компактней и крепить проще,а принцип тот же. Низ бачка обрезать при монтаже получится как датчик в своём корпусе,а электрочасть вообще подальше от воды.

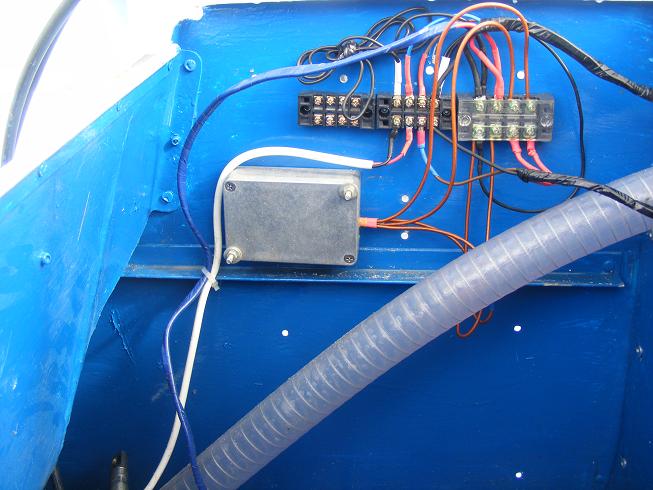

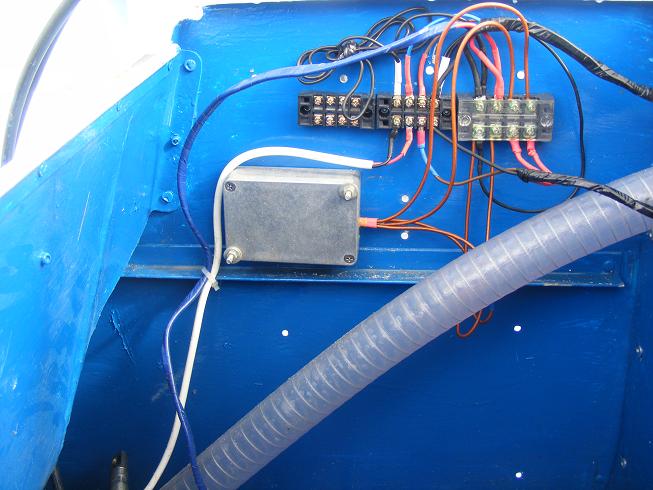

Тот датчик низкий, вода будет постоянно попадать на разъем... А коробка будет располагаться на этом месте:



[докер]

Так смысл то в том что бы её(воды) было как можно меньше!Ну вообще тебе по месту видней...



[ovchinnikov 1966]

Контактные груп. лучше смонтировать в м.коробках , желательно покрыть лаком все контакты. Имхо надёжнее ну и типа по всем правилам. На крышках нарисовать или подписать, что, куда, где Будет совсем красота.



[LPB]

Особенность таких поплавковых систем-очень малый гистерезис-и как результат вход системы в колебательный режим. Т.е. при привышении заданного уровня, как положено включается помпа. И работает до пограничного уровня. Уровня на границе между включеным и выклбченым состоянием. Потом происходит следующее: Есть 2 исхода. 1 После выключения остаток воды стекает из выходного патрубка обратно в лодку повышая уровень и заставляя поплавок включать помпу, пониженный уровень после пуска выключает поплавком помпу, и вновь, вода стекая, ее включает. Жук-Жууук, Жук-жууук и т.д.
2. Болтающаяся лодка на воде с остатками сланевых вод на днище, подкидывает и опускает поплавок в такт волнам. И неизвестно, что вперед сгорит, постоянно щелкающая релюшка или движек от пусковых токов.
Как-то так.



[zavitay]

Датчик родной стоит рублей 600,стоит ли городить огород из за этого? Ну если только руки чешутся!



[zavitay]

http://kater-shop.ru/catalog/poplavkovy ... vogo_tipa/,ну вот пример.



[LPB]

Не, ну "рукоблудие" всегда приветствуется. Эффект от этого не всегда может быть ожидаемый
В конструкции этих выключателей как раз этот самый гистерезис и растянут. Либо за счет конфигурации желоба с шариком, либо за счет какого-нибудь переключателя с пружинными фиксаторами.
Вот есть за 200р только мне кажется грубоват для этого.
http://www.termoviva.ru/shop/UID_1907.html?from=yml
Хотя если его также закрепить как датчик за 500руб., то должен работать.



[ovchinnikov 1966]

По хорошему надо свет. индикацию при включении помпы на панель управления. При работающем моторе можно и не услышать работу помпы. Если уж по всем правилам медицины



[Ivanuch]

По хорошему надо свет. индикацию при включении помпы на панель управления. При работающем моторе можно и не услышать работу помпы. Если уж по всем правилам медицины

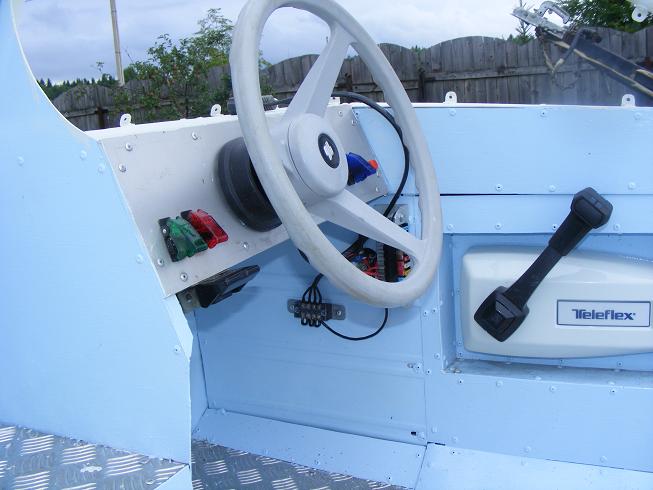

У меня проще!

Каждый выключатель под колпачком, Поднят колпачок... работает....
А на счет датчика одно могу сказать... вопрос прорабатывается. Сейчас есть задумка сделать на двух герконах, уже подобраны... Прорабатываю схему.



[Женек]

Я сделал следующим образом: при включенном зажигании питание на помпу приходит через попловок ( из Моремана) , а еще на панеле выключатель стоит со световым сопровождением, так что всегда видно, когда помпа работает.



[луха]

самый лучший включатель помпы-безпопловковый.можно собрать и самодельный на двух контактах,транзисторе и реле.(попловковые через пару лет начинают глючить то залипают то не включаются)



[ГЕНЕРАЛ]

на панеле выключатель стоит со световым сопровождением, так что всегда видно, когда помпа работает.

так же стоит все гуд но с вихрем все равно забывается
