Правильная намотка катушек или пособие для чайников.

[Александр Marx]

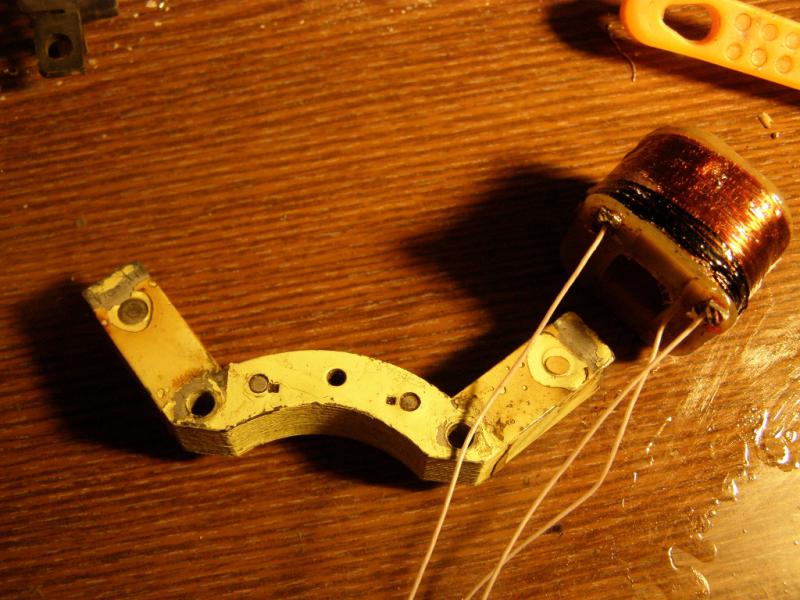

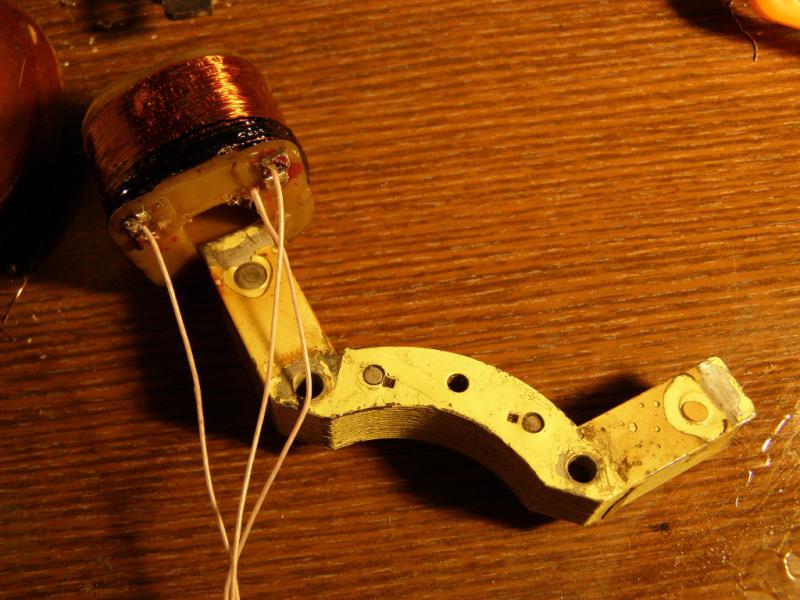

Катушку устанавливаем на сердечник.
Если искра в нужный момент, все оставляем как есть.
Если искра бьет не в верхней мертвой точке, то переставляем катушку на соседний сердечник, это смещает формирование искры на 90 гр, и все работает как нужно.



[Александр Бузин]

Александр Marx,вот здесь маленько не понятно стало..


и еще,какой провод по толщине вы используете? на 6500 и 1000 витков идёт один и тот же провод?
Спасибо.



[ovchinnikov 1966]

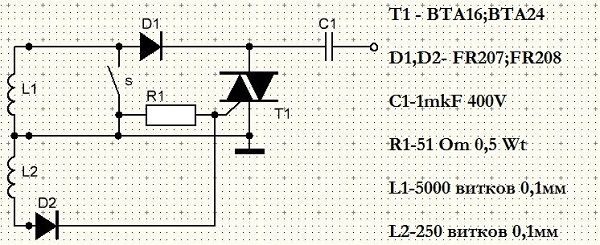

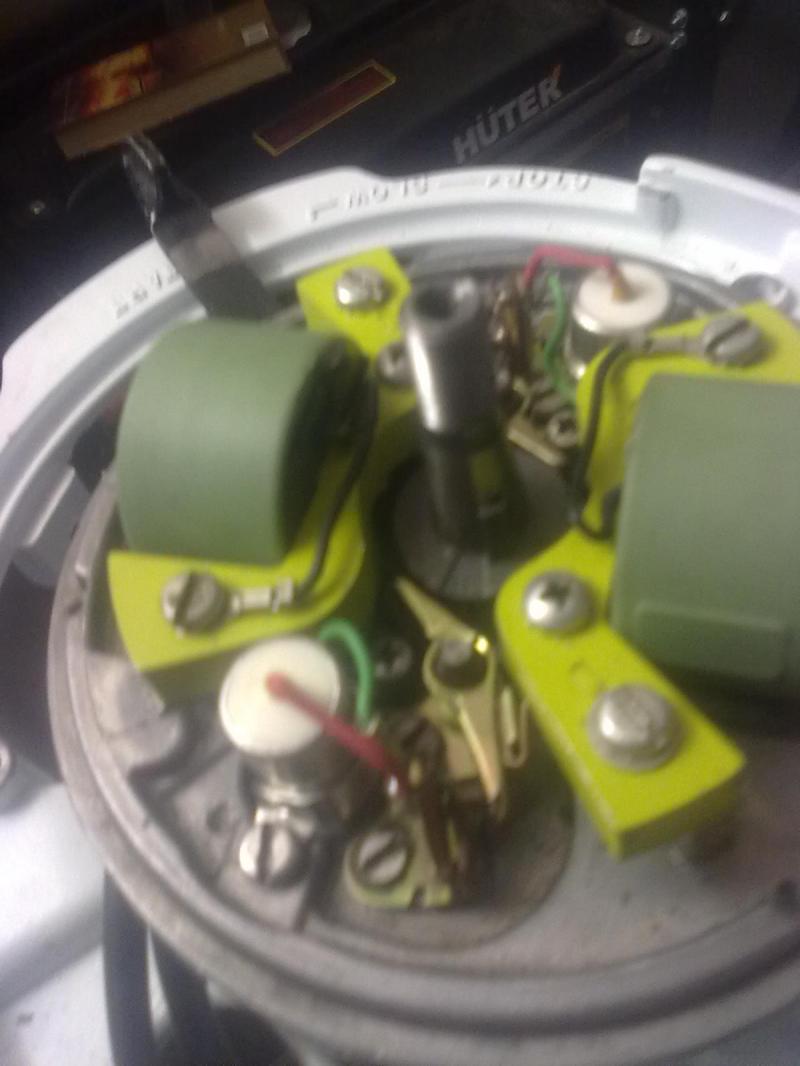

И ещё вопрос.Как здесь переставить катушку, если надо?Можно ли заменить провод на 0.14?Зажигание на 2 канала.С1 идет так понимаю на кат.заж.?Какую кат.заж.лучше ТЛМ1-3? Это для Джонсон 3 или 25.
Спасибо.



[Pilot-by]

ovchinnikov 1966 а маховик позволяет сделать на 2 канала?
s - это кнопка стоп? мокрыми руками лучше не трогать.
да, бобина к с1 и на массу
провода 0.14 может не влезть требуемое кол-во витков.



[ovchinnikov 1966]

Ну как спецы сказали по маховику,только двух канальное.Принесли мне кучу пускателей ПМЕ 211 380V, там катушки ; провод ПЭТВ -2. диам.0.16. 5050 витков.Другой провод не найду.МГТФ ещё с сов времён несколько катушек есть.На катушку точно влезет, но у Дмитрия указан в описании http://lodka.mobi/2013/06/21/esz-dzhonson-evinrud/ провод 0.1- 014,а на схеме только 0.1.
Что такое - "стандартное направление"?



[дмитрий22]

Ну как спецы сказали по маховику,только двух канальное.Принесли мне кучу пускателей ПМЕ 211 380V, там катушки ; провод ПЭТВ -2. диам.0.16. 5050 витков.Другой провод не найду.МГТФ ещё с сов времён несколько катушек есть.На катушку точно влезет, но у Дмитрия указан в описании http://lodka.mobi/2013/06/21/esz-dzhonson-evinrud/ провод 0.1- 014,а на схеме только 0.1.
Что такое - "стандартное направление"?

Так пусть будет 0.16, абы уместить.
так мотается в стандартном направлении(на всех зажиганиях так, окромя китайских МБ-2)
Переставлять там никуда катушку не6 надо, да и некуда.

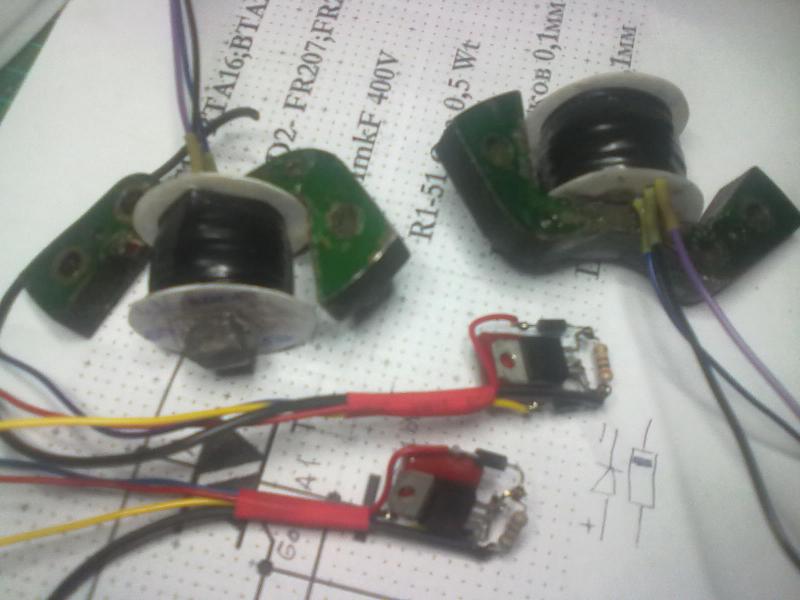

Две отдельные катушки с коммутаторами.



[Александр Marx]

Александр Marx,вот здесь маленько не понятно стало..


и еще,какой провод по толщине вы используете? на 6500 и 1000 витков идёт один и тот же провод?
Спасибо.

Да, в том же направлении, после соединения еще 1000 -верно, а конец обмотки и есть вывод идущий на VD-2.
Тем же проводом. от 01 до 012 должно войти, на один каркас как на фото.



[Александр Бузин]

Да, в том же направлении, после соединения еще 1000 -верно, а конец обмотки и есть вывод идущий на VD-2.
Тем же проводом. от 01 до 012 должно войти, на один каркас как на фото.

Спасибо Саша,теперь всё понятно



[ovchinnikov 1966]

Дмитрий спасибо.Склеил каркас,боюсь не влезет 0.16.Есть у меня с Нептуна катушки с МН-1.Какой там провод и какое кол-во витков?Может с них смотать провод?



[Александр Marx]

И ещё вопрос.Как здесь переставить катушку, если надо?Можно ли заменить провод на 0.14?Зажигание на 2 канала.С1 идет так понимаю на кат.заж.?Какую кат.заж.лучше ТЛМ1-3? Это для Джонсон 3 или 25.
Спасибо.

Здесь никак. Только правильно сфазировать обмотки, методом проб.
Вот еще, для представления как это работает и как применить в не стандарте....
topic371.html

Еще, по намотке.... если магниты имеют хорошую силу, то количество витков необходимо снизить.
В ссылке все объяснил....



[ovchinnikov 1966]

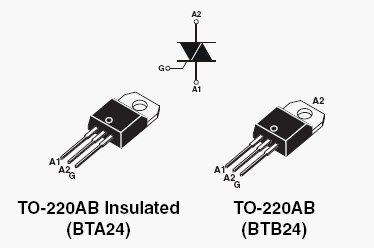

Вот картинка нужная при монтаже



[ovchinnikov 1966]

Как мотают катушки в Китае

uBiKposZFN0



[ovchinnikov 1966]

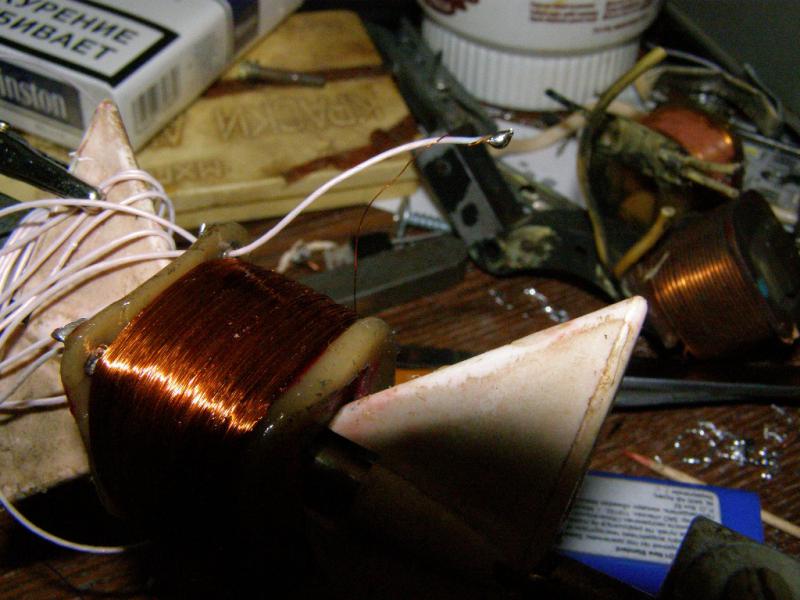

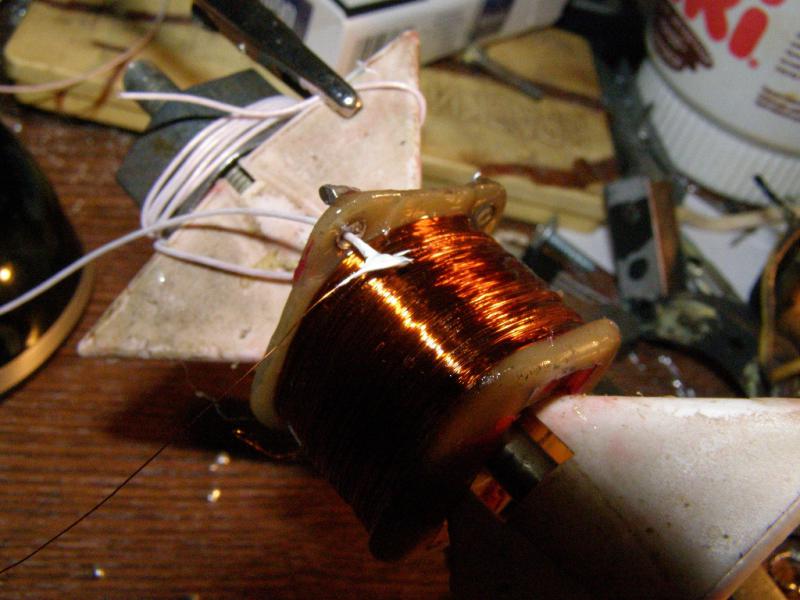

Мотать в ручную катушки,оказалось не весёлое занятие



[Старший помощник Лом]

Ух ты!!!! Вот круть-то.... Какие же вы все молодцы, парни!!!!!
Пошел всем вам карму поднимать ))))



[Александр Бузин]

Можно как-то самому сделать станок для намотки катушек?



[ovchinnikov 1966]

Последнею неделю мучает аналогичный вопрос. Из убитого шуруповерта надо сколхозить.



[Александр Бузин]

хоть бы схемку кто-нить подкинул,а то в голову ни чего не лезет..,если из шуруповерта делать,то надо кнопку ножную делать ИМХО,как на швейной машинке



[нордик301]

хоть бы схемку кто-нить подкинул,а то в голову ни чего не лезет..,если из шуруповерта делать,то надо кнопку ножную делать ИМХО,как на швейной машинке

*** Почитай вот эту тему ...http://forum.motolodka.ru/read.php?f=1& ... t=1276811.. Многие вопросы отпадут . Удачи !



[Старший помощник Лом]

Упс... А можно встяну? Возможно и с неумной мыслью....

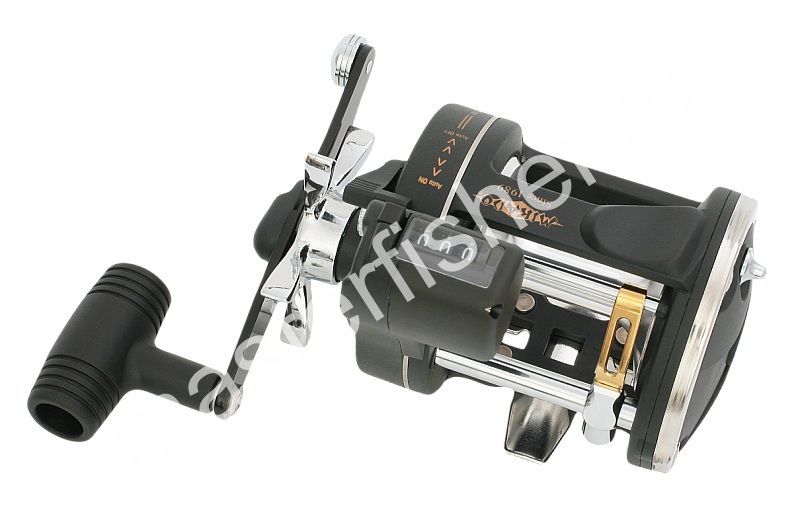

У моего тестя есть какая-то хитрая катушка безъинерционная для спиннинга со счетчиком каких-то единиц. Если знать сколько оборотов намотается провода на катушку за один оборот ручки катушки - будет ясно сколько наматывать витков... И ложиться они будут как надо - виток к витку, а не внахлест и не в навал.
Вопрос как каркас катушки прилепить к спиннниговой катушке...
Наверное все-таки сморозил....



[kos-kazan]

Идея интересная, но мультик такой совсем не гуманно стоит.



[Александр Бузин]

Идея интересная, но мультик такой совсем не гуманно стоит.

+100500

хоть бы схемку кто-нить подкинул,а то в голову ни чего не лезет..,если из шуруповерта делать,то надо кнопку ножную делать ИМХО,как на швейной машинке

*** Почитай вот эту тему ...http://forum.motolodka.ru/read.php?f=1& ... t=1276811.. Многие вопросы отпадут . Удачи !

спасибо,кое что вкурил,темка поучительная ,только вот не понял как на таком станке витки считать



[Старший помощник Лом]

Александр, когда крутишь ручку катушки спиннинга, то счетчик считает (вроде как) футы - такая мера длины пиндосовская есть...
Так вот если за один оборот ручки катушки сосчитать количество витков намотки на трансформаторную катушку, то легко можно поделить нужное количество витков на ТК считая футы на счетчике катушки...
Как только одну катушку вставить в другу - вот ВОПРОС

Константин, согласен - покупать специально такой девайс для самостоятельного рукоблудия совсем НЕ АЙС!!!!!
Возможно у кого-то в хозяйстве имеется заброшенная вещь (хотя совсем НЕ ФАКТ!)

Но это ведь так.... Кривые мысли из узкого лба )))))



[Александр Бузин]

ну это понятно,не разбирал я мясорубки,не знаю как там всё крутиться,меня по ссылке станок прикольнул,вроде собрать не сложно,но считать каждый виток не реально,по этому надо какой-то счётчик вмастрячить в него,а как это сделать,и где такой счётчик достать?...



[Старший помощник Лом]

désolé, messieurs Alexandr Buzin... la question sur la bobine n'est pas à moi...



[lednic606]

désolé, messieurs Alexandr Buzin... la question sur la bobine n'est pas à moi...

C'est quoi ça?
