МБ-22 накрылось.

[Telenkov]

Если есть тема про это сбросьте ссылку.



[Telenkov]

Не ужели нет специалистов по зажиганию? Данные по опережению на максимальных оборотах есть везде, только не пойму как их можно выставить с помощью стробоскопа. ставить на глаз не хочется.



[КОЛЕБАСС]

Не ужели нет специалистов по зажиганию? Данные по опережению на максимальных оборотах есть везде, только не пойму как их можно выставить с помощью стробоскопа. ставить на глаз не хочется.

моментоскоп Димы 22 поможет.



[Telenkov]

Что моментоскоп, что стробоскоп, нужен угол опережения зажигания на холостом ходу. как искра бьет в разных местах пластинки с увеличением оборотов очень интересно. но нужны градусы.



[Msmer54]

может поможет
post62206.html?hilit=%D0%B7%D0%B0%D0%B6%D0%B8%D0%B3%D0%B0%D0%BD%D0%B8%D1%8F%20%D0%BC%D0%B122#p62206



[реф-мех]

... Данные по опережению на максимальных оборотах есть везде..

Что значит максимальные обороты? Вихрь может развить и 7 тысяч. Многие на легких лодках или с ГВ малого шага ходят при 6 тыс. А кто-то ходит на максимальных 4,5 тыс. с гидродинамически тяжелым ГВ. Может все-таки на номинальных оборотах? А это две большие разницы. Даже три. Поэтому УОЗ для каждых оборотов свой.



[Telenkov]

Опережение зажигания хочу выставить стробоскопом на холостых в бочке, где то на 800тах оборотах. Зажигание мб22 (переделанная по схеме из интернета, метки на корпусе не в счет) поэтому механически по кулачкам и лампочке не выставить. 30 градусов или 5мм это опережение на 5000 оборотов, эта информация есть везде. Стробоскопом на 5000 оборотов в бочке(и на ходу тоже) я зажигание не выставлю. Если по моментоскопу Дмитрия22 тоже не понятно куда (на каких градусах) должна бить искра на холостых оборотах. Вот такая казалось бы простая проблема.



[Telenkov]

Еще вопрос про газовскую катушку. Провода которые выходят из зажиганя на родную катушку надо просто присоединить к клеммам на газовской? Имеет ли значение какой провод к какой клемме присоединять? На родной катушке один провод еще и к массе подходит, надо ли его с газовской катушкой тоже на массу бросать?



[IGNAT]

.....Какой угол опережения зажигания на холостом,.....

Если нужны ХОРОШИЕ холостые, то можно и ноль градусов, у меня на микропроцессорном так и сделано. Но на МБ-22 так не получится, если поставить ноль градусов на холостых, то на максималке нужного опережения не будет, слишком позднее будет.



[Олег 1974]

Ставь на холостых 5-7 градусов по стробоскопу. На максималке( вернее от 2500-3000 оборотов и далее неизменно) будет 22-25 градусов. На малых будет работать более менее и заводиться то же. Можно поставить на холостых 10-12 градусов, на максималке будет повеселее. но на холостых колбасить будет сильно.



[Олег 1974]

Что бы устанавливать зажигание с помощью стробоскопа, надо штангелем поточнее выставить ВМТ верхнего цилиндра и в этом положении сделать метки на маховике и неподвижной части двигателя в любом удобном месте. Далее вспомнив школьный курс математики рассчитываешь сколько длины по образующей маховика приходится на 1 градус поворота( диаметр маховика умножить на 3,14 и разделить на 360, все считается в миллиметрах). Полученное значение умножаешь на 5 и делаешь на маховике метки. Метка ВМТ-0 градусов УОЗ, следующая +5 градусов и так далее через 5 градусов и до 30-35 градусов опережения. Метки ставятся влево от метки ВМТ. метки нанесенные таким образом хорошо видны в луче стробоскопа.



[Telenkov]

Наконец то узнал что хотел, огромное спасибо. С механикой и математикой у меня все хорошо, поэтому в исполнении проблем нет. У меня с электрикой проблемы, подскажите про катушку, очень надо. Скоро открытие а у меня все разобрано.



[Олег 1974]

Одна клемма катушки ГАЗовской на массу, к другой клемме провод от коммутатора. На свечи высоковольтные провода в любой комбинации, искра пробивает на обоих свечах одновременно. Зазор в свечах нужно сделать 0,7 мм.



[Олег 1974]

Кстати тот провод что подходил к старой катушке из коммутатора и одновременно на массу ДОЛЖЕН! быть соединен с массой. Через него схема коммутатора соединяется с массой мотора. Если его с массой не соединить, то зажигание работать не будет.



[Telenkov]

Понял. Куда какой провод на катушке подсоединять не важно?



[КОЛЕБАСС]

без разницы.



[Telenkov]

Собрал зажигание на моторе, пробовал крутить шнуром искры нет. Что искать где проверять? Завтра придет электрик, попрошу чтобы все прозвонил. А может у меня сломалось что то под маховиком, как определить?



[Олег 1974]

Надо бы схему по которой паялся коммутатор, а то на пальцах ничего не понятно. Из коммутатора должно выходить 4(четыре) провода.
1. Вход от накопительной катушки зажигания(обычно синий).
2. Вход от управляющей катушки (обычно зеленый).
3. Выход на катушку зажигания.
4. Масса.
Синий и зеленый выходят из магнето в одной фишке маленькой. Еще выходит из под маховика красный-глушилка, он спаян с зеленым и уходит на кнопку стоп. Если не хватает одного провода из коммутатора, то пусть твой электрик это как то объяснит. И еще: может синий и зеленый перепутаны местами, то же искры не будет.



[Telenkov]

в теме Дмитрия22 тут topic245.html или тут http://lodka.mobi/2012/08/15/remont-mb-22mb-23 есть статья о ремонте мб-22. второе даже с картинками

Вот по этой схеме паялось зажигание, катушка газ. Электрик мой автомобильный, тупо спаял все по схеме. Работы у него до хрена, поэтому энтузиазма нет, проверочные данные все время какие то спрашивает.



[Олег 1974]

А коммутатор залит эпоксидкой или нет ? Если нет, то сфоткай монтаж и выложи, может чего и увидим.



[Pilot-by]

Telenkov, катушки пусть прозвонит накопительную и датчик... до какого значения С1 заряжается, и заряжается ли. тестер (мультик) есть хоть у него?

надеюсь понимаете о чём я пишу?



[Telenkov]

Тестер у него есть (хотя работает чаще с компом). Сегодня сфоткаю. Чтобы мне ему передать все что вы посоветовали и не чего не напутать придется страничку распечатать. Перечитал текст по ссылке с которой схему брал, там у человека тоже зажигание не заработало, но потом он нашел причину, там по схеме какие то детальки перепутаны. Может в этом причина, кто понимает посмотрите пожалуйста.



[Telenkov]

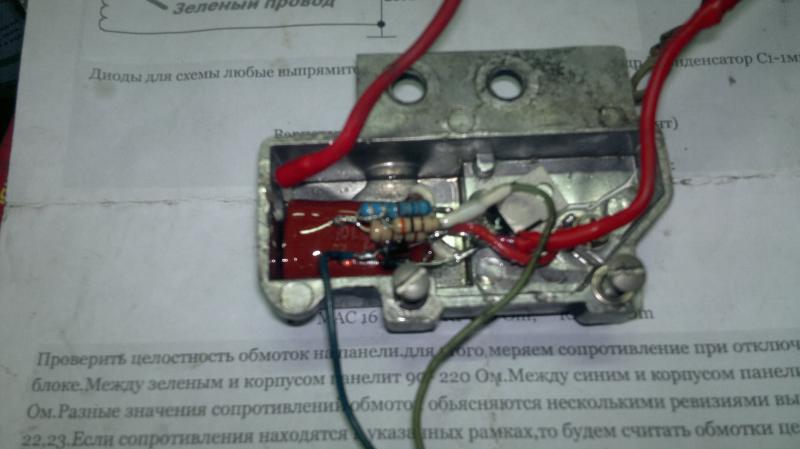

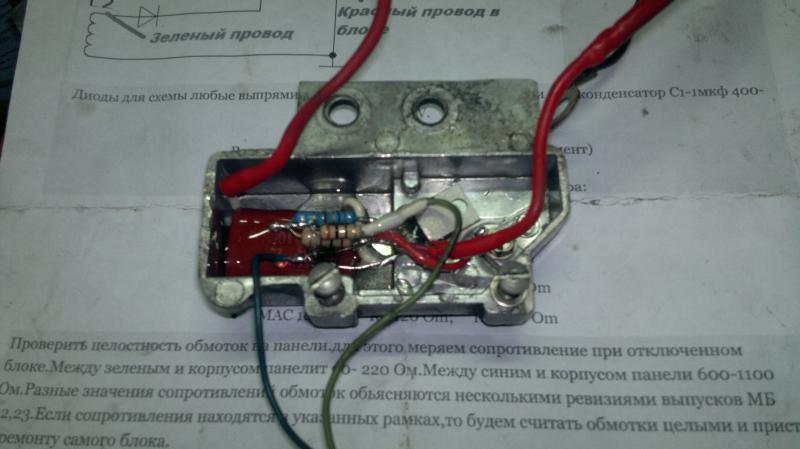

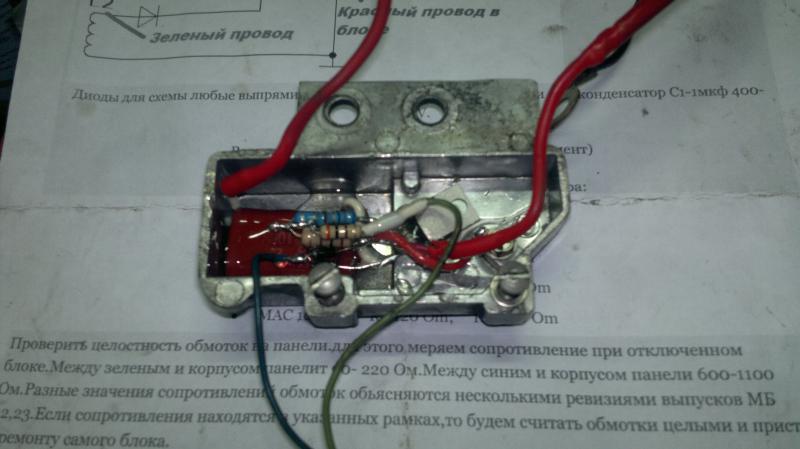

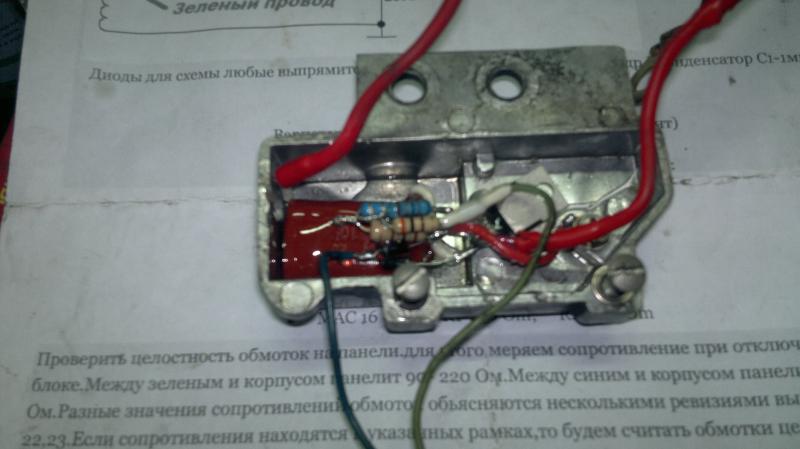

вот фото



[Telenkov]

Что значит перепутаны номиналы резисторов? И каких резисторов они перепутаны?



[Олег 1974]

Чего то паяльщик по моему косорукий попался. Резисторов должно быть два, на фотке их три или даже больше. И диоды по моему не правильно распаяны. И масса схемы не понятно где находится и еще коротыши на металлический корпус по моему присутствуют. Вообще в семи деталях сложно запутаться. Если уж совсем тяжело, то можно на картонке нарисовать схему соразмерно радиодеталькам и спаять прямо на этой картонке. Соответствие выводов диодов цветовым меткам на их корпусе и цоколевка ножек тиристора есть на сайте Дмитрия.
