А,вот датчик холла от ВАЗ 2108-09 будет срабатывать от магнитов Нептуновского маховика?


Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
66
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
Просто зайди в радиомагазин и купи датчик холла - дешевле выйдет. Только учти что у них есть несколько типов срабатывания (тригер и ключ) - в магазине тебе должны все объяснить.
Как пример по выданной мне в магазине информации (не проверял, т.к. руки до батарейного не дошли)
AH6851 тригер (S-N вкл, N-S выкл)
AH3142 ключ (S-N срабатыв., N-S нет)
варианты ДХ:
- униполярные (unipolar): низкое состояние выхода соответствует приложенному южному полюсу магнита, высокое - удалению магнита; на северный полюс датчики не реагируют.
- биполярные (bipolar): низкое состояние выхода соответствует приложенному южному полюсу магнита, высокое - северному полюсу; при удалении магнита состояние датчика не определено.
- омниполярные (latching): низкое состояние выхода соответствует приложенному южному полюсу магнита, высокое - северному полюсу; при удалении магнита состояние выхода не меняется, т.е. срабатывание датчика происходит только при смене полюсов.


igorM_

лейтенант
Регистрация
02.09.2010
Сообщения
255
Карма
9
Город
Измаил, Украина
Имя
Игорь
Лодка
МКМ
Мотор
Вихрь30,СУЗА15
PERSEY03051983 сказал(а):
А,вот датчик холла от ВАЗ 2108-09 будет срабатывать от магнитов Нептуновского маховика?
Посмотри тему батарейное зажигание для вихря, там есть ответы на все вопросы. Я использовал датчик Холла ss441/


Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
66
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
танкист сказал(а):
Zolotko сказал(а):
Сам ты их используешь?
Последние 15 лет не использую век другой электроники сейчас.
Zolotko сказал(а):
Просто благодаря Лене получил основание контактное и думаю что с ним сделать - то ли схему Дмитрия22 как основное поставить, то ли от контактного плясать...
Схема №3 будет работать с механическим УОЗ бес заморочек.
Можешь дать рекомендацию какие зажигания ставить на контактное магнето? Хочу основное - батарейное на ДХ, а второе что ставить? Схему №3 Лукича на контактное, или Надежную схему Дмитрия22, или что-то иное? Рыбалка река, водохранилище.... Ежедневный возврат на базу без длительных походов...


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Zolotko сказал(а):
Можешь дать рекомендацию какие зажигания ставить на контактное магнето? Хочу основное - батарейное на ДХ, а второе что ставить? Схему №3 Лукича на контактное, или Надежную схему Дмитрия22, или что-то иное? Рыбалка река, водохранилище.... Ежедневный возврат на базу без длительных походов...
Саша схему №3, она работает без электронного опережения, то есть механическое опережение в точности будет соответствовать заданному углу, оставшиеся 3 катушки на зарядку. Ну и батарейную, для твоих условий хватит АКБ даже 17 а.ч. если тролингом не заниматься по 5 часов в день. Хотя тролить можно и на СДИ.


Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
66
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
Спасибо. У меня стартер и как следствие 55 АКБ. Зарядки будет хватать или нужно будет подзаряжать ежедневно? Ты не сторонник схемы Дмитрия22 из-за особенности своих магнитов на маховике?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Zolotko сказал(а):
Спасибо. У меня стартер и как следствие 55 АКБ. Зарядки будет хватать или нужно будет подзаряжать ежедневно? Ты не сторонник схемы Дмитрия22 из-за особенности своих магнитов на маховике?
Зарядка будет зависеть от оборотов на которых будешь ходить, выше 3000 всё будет в норме, остальное по ходу проверишь.
Схема Д-22 и №3 обе зарекомендовали себя хорошо, весь вопрос в простоте катушки на №3 и более стабильной работе самой схемы.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

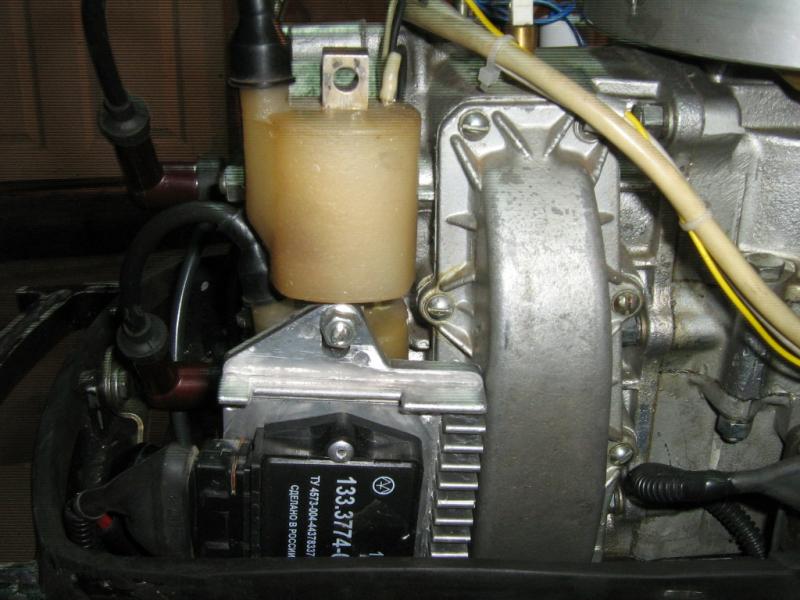

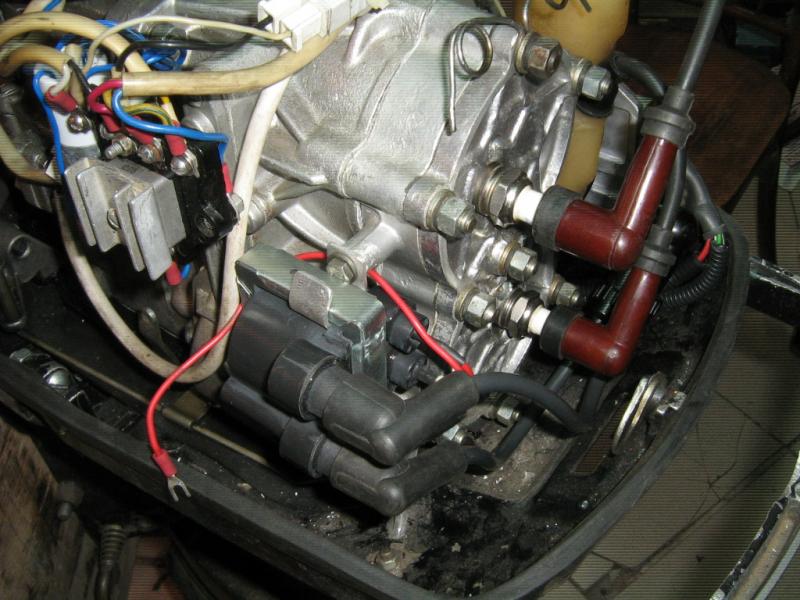

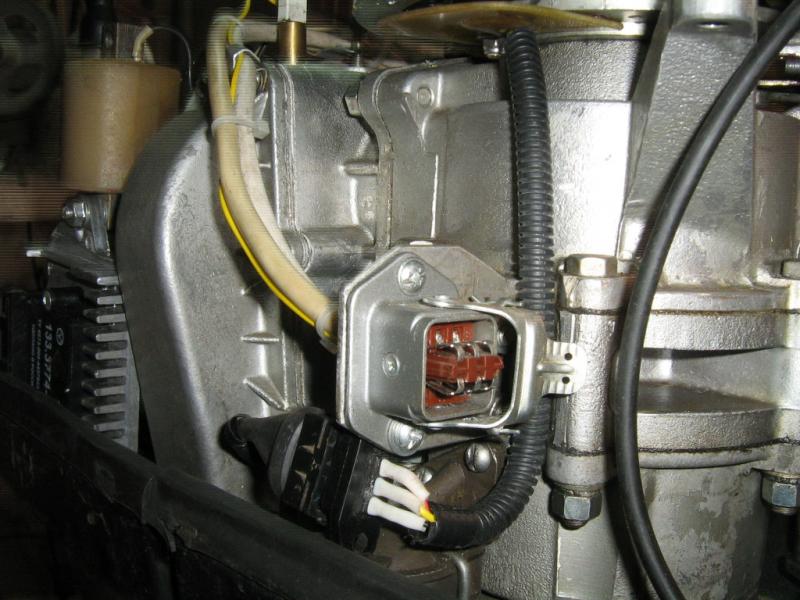

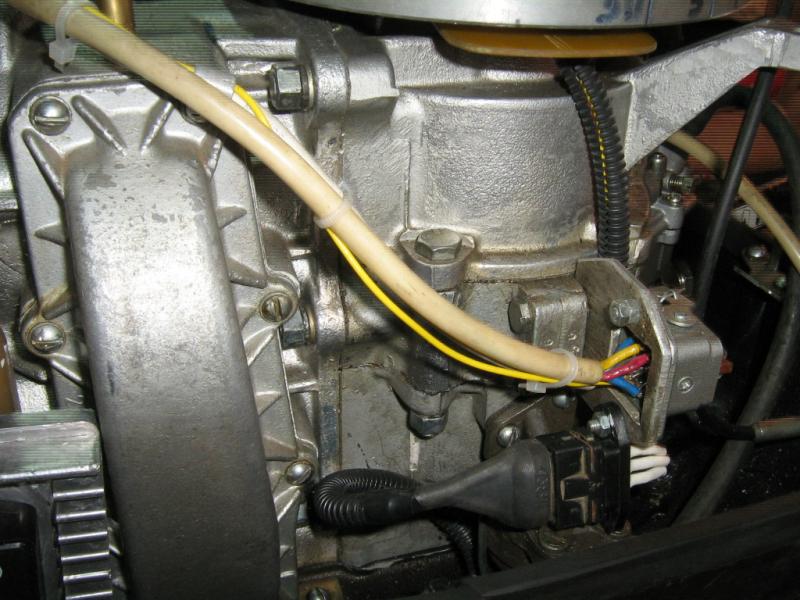

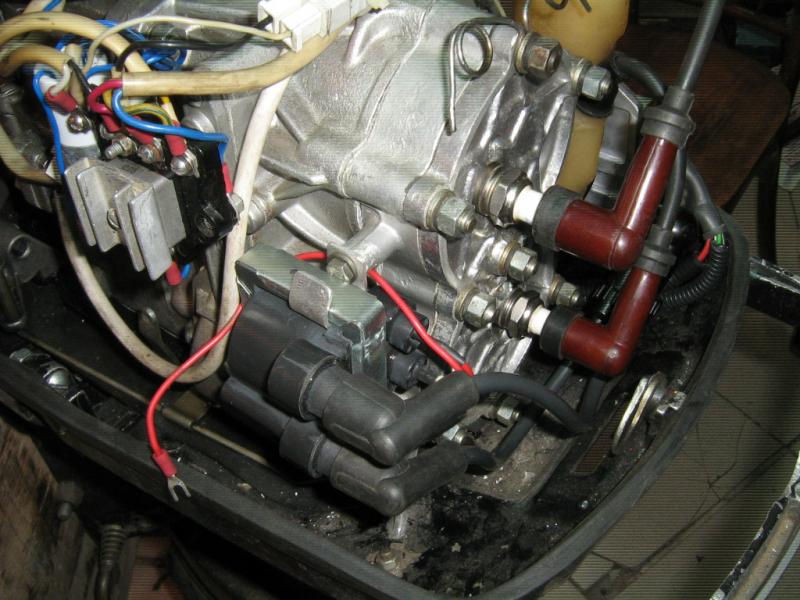

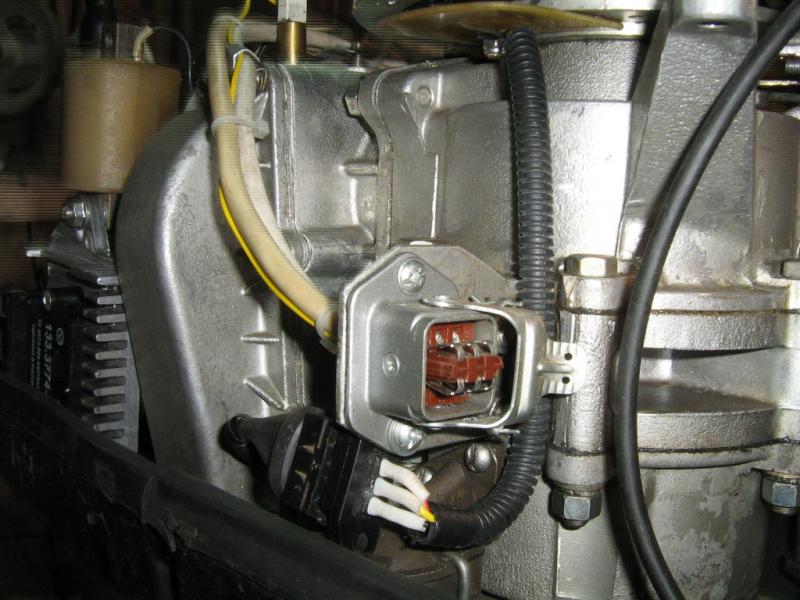

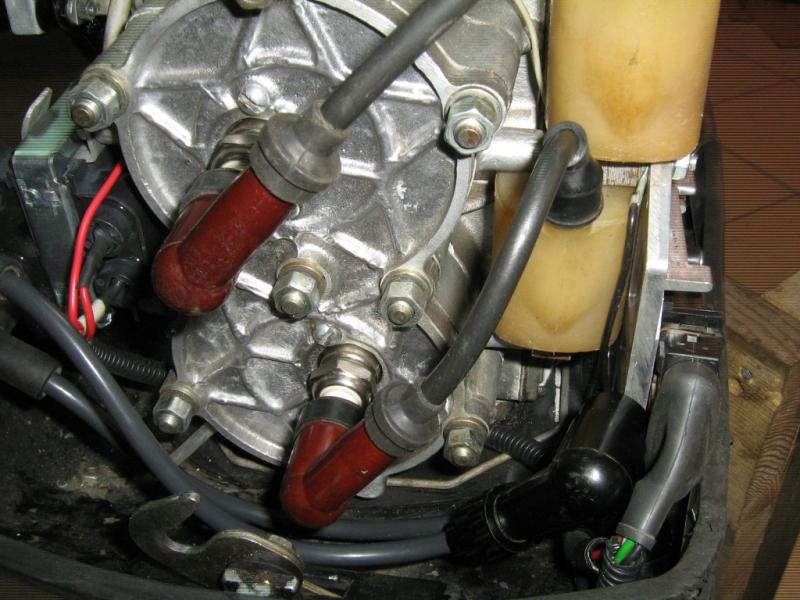

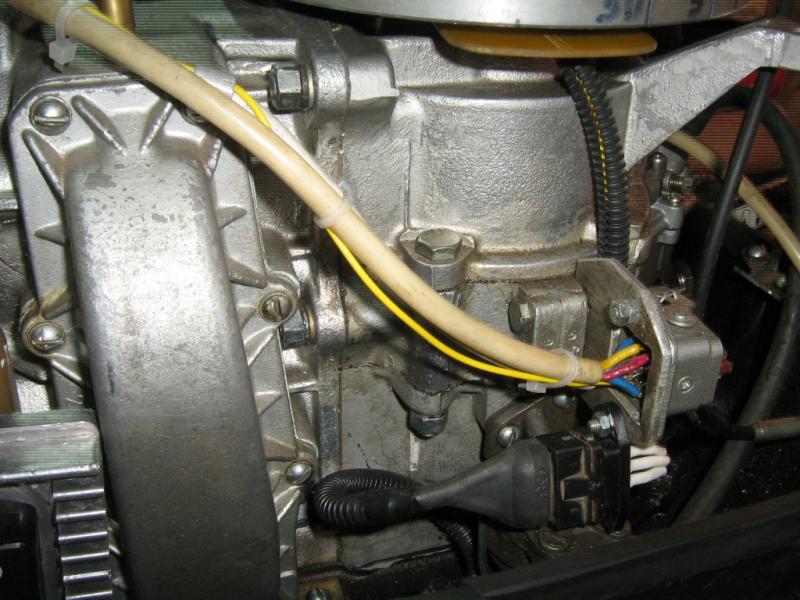

Закончил монтаж на моторе, укоротил и причесал провода. Завтра буду пытать :hahaha:


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

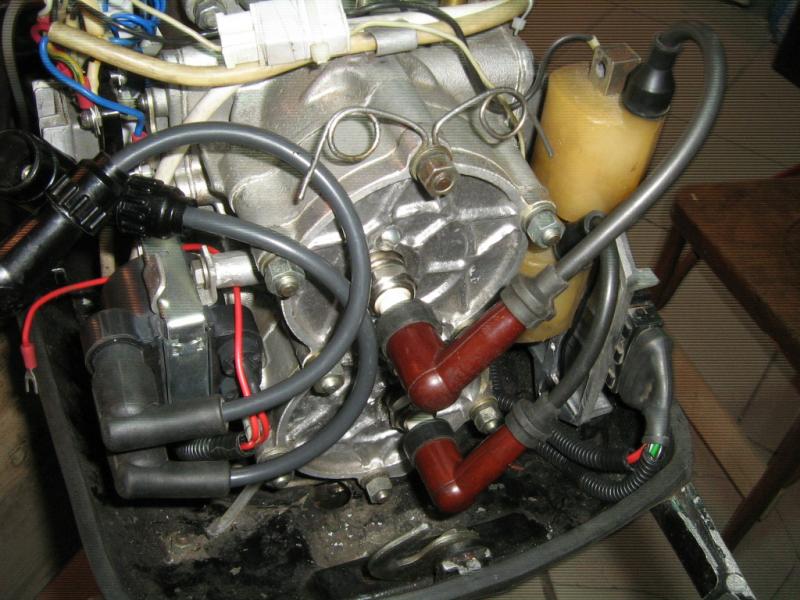

Провёл первые тесты, ток потребления 1.5 ампера на ХХ, датчик отрабатывает нормально паразитной искры нет, а вот разница угла зажигания в цилиндрах существенная то есть нет симметрии магнитов в 180 градусов, впрочем эти же углы наблюдались и на тиристорной системе зажигания и другого варианта я не ожидал.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

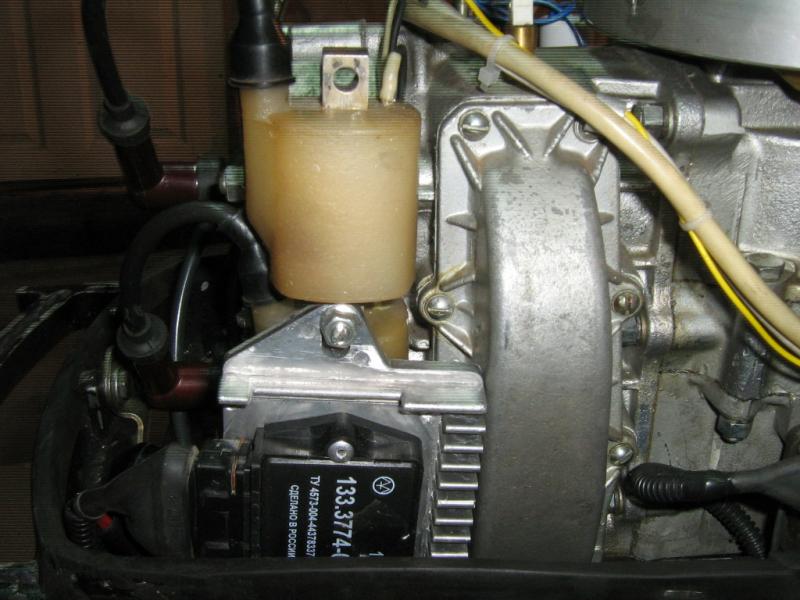

Для сравнения вот настроенная контактная система.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Заключение: в общем и целом как резервная система (в моём случае) и как наиболее простая в изготовлении, батарейная система зажигания вполне пригодна. В случае использования как основной, необходимо делать шторку для симметрии УОЗ по цилиндрам, с использованием авто датчика холла, эксплуатация мотора с разницей углов в 5 градусов по цилиндрам не увеличит ресурс точно. Хотя маховик маховику рознь и возможно на другом маховике не будет такой разницы угла. Большое спасибо Константину IGNAT за подсказки и консультации :yes: :good:


PERSEY03051983

ст. мичман
Регистрация
03.09.2015
Сообщения
180
Карма
10
Город
Астрахань
Имя
Дмитрий
Лодка
Казанка-М
Мотор
Нептун-23
Как на маховике Нептуна-23 будет срабатывать датчик холла и какой датчик холла нужен (маркировка) ???


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
PERSEY03051983 сказал(а):
Как на маховике Нептуна-23 будет срабатывать датчик холла и какой датчик холла нужен (маркировка) ???
Скважность 90 градусов Юг включает датчик, Север выключает и так 2 раза за оборот. Марку подсказать не могу, датчик вытащил из первого попавшего под руку вентилятора компьютерного блока питания.


Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
66
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
AH6851 тригер (S-N вкл, N-S выкл)


PERSEY03051983

ст. мичман
Регистрация
03.09.2015
Сообщения
180
Карма
10
Город
Астрахань
Имя
Дмитрий
Лодка
Казанка-М
Мотор
Нептун-23

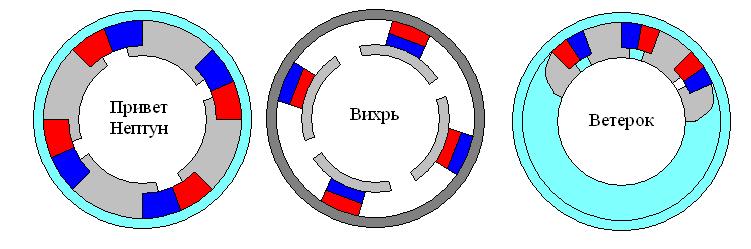

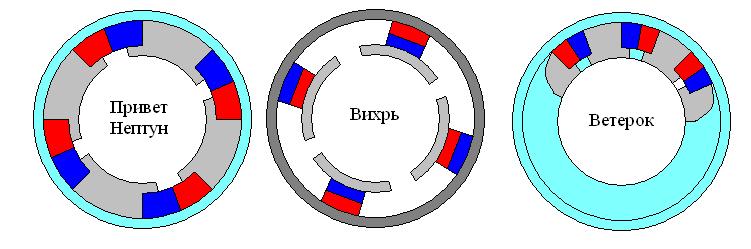

В Нептуновскую маховика север юг в одной плоскости как на рисунке выше ,не могу понять как холл работать будет...


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
PERSEY03051983 сказал(а):
В Нептуновскую маховика север юг в одной плоскости как на рисунке выше ,не могу понять как холл работать будет...

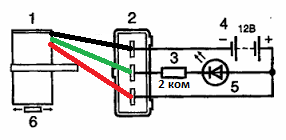

Бери светодиод резистор 2 Ком подключай к датчику вместо коммутатора крути датчик вокруг маховика и смотри как он работает.
