Нужен чертеж втулки вал-рессоры вместо роликового подшипника.


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
4 323
Карма
505
Город
Мурманская область
Имя
Сергей
Лодка
Прогресс-2М, Флагман-320, Флагман-420
Мотор
Москва-10,5, Ямаха-30.
:pardon:

Последнее редактирование:

ФЛВ

капитан-лейтенант
Регистрация
27.06.2014
Сообщения
447
Карма
138
Город
Новосибирск
Имя
Леонид
Лодка
Казанка-м
Мотор
Ветерок8;12 Москва м

Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 387
Карма
1 909
Возраст
63
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Он в группе вроде дешевле продавал.


Андрей 80

капитан-лейтенант
Регистрация
06.02.2022
Сообщения
433
Карма
36
Возраст
43
Город
Лоев Беларусь
Имя
Андрей
Лодка
Казанка
Мотор
Вихрь 25, Москва 10, ветерок 8
Дороговато выйдет с доставкой в РБ. Да и чертеж нашел

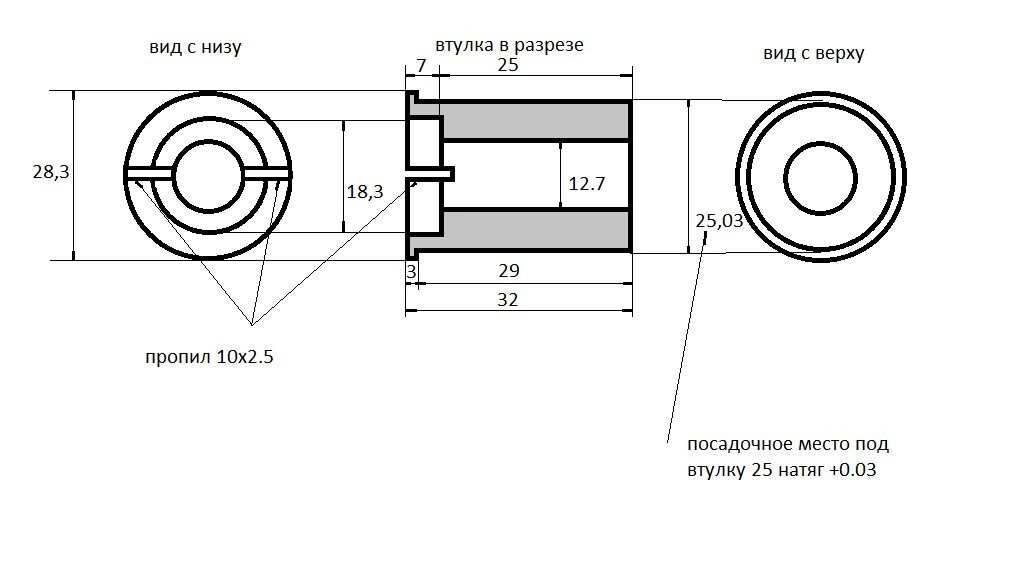

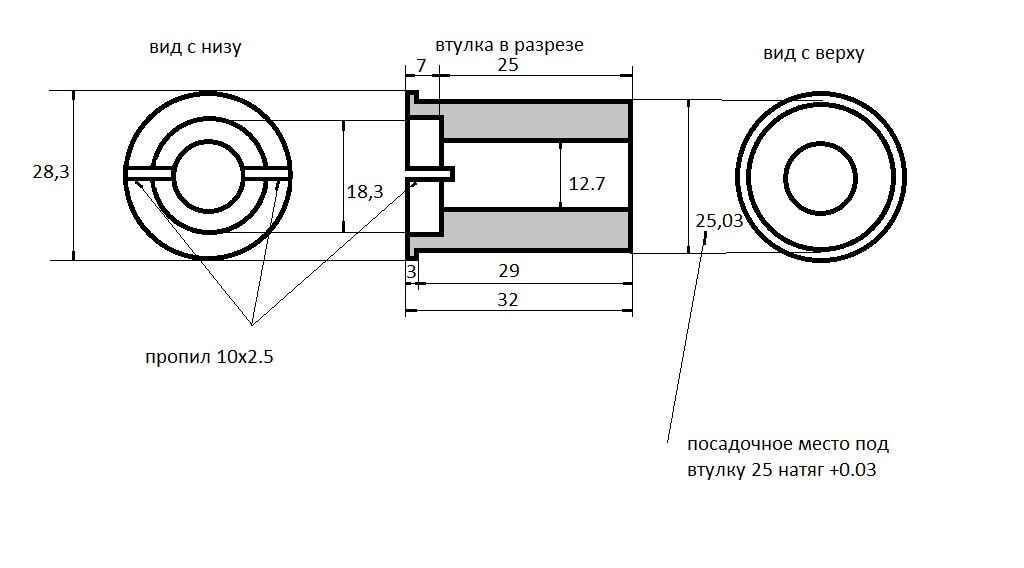

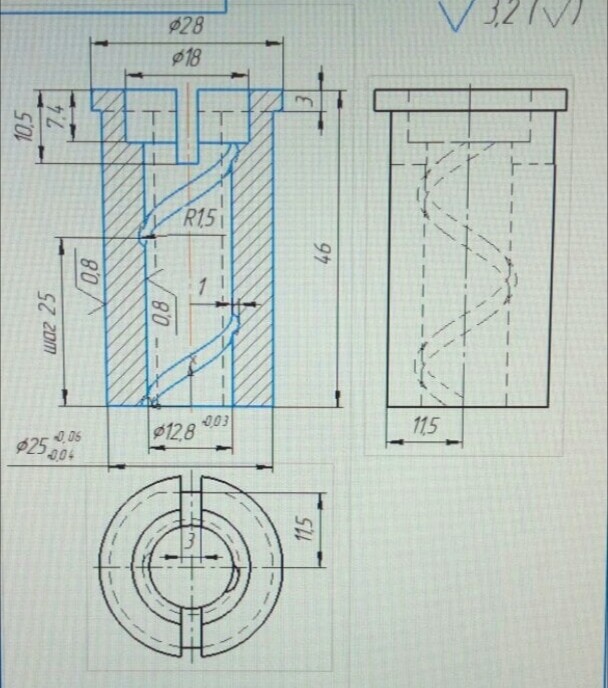

Вложения

Андрей 80

капитан-лейтенант
Регистрация
06.02.2022
Сообщения
433
Карма
36
Возраст
43
Город
Лоев Беларусь
Имя
Андрей
Лодка
Казанка
Мотор
Вихрь 25, Москва 10, ветерок 8
вобщем-то приценивался я так и этак. Думал будет дешевле заказать втулку здесь по месту но оказалось что дешевле на 10% с учетом пересылки ТК купить у Сергея Крайнова из Нижнего Новгорода (пересылка в Беларусь).
Обзвонил несколько токарей по РБ ценник был на уровне 2 втулок С. Крайнова. Спросил чего так, мол материал дорогой, кто-то вообще отказывался. Только пару человек согласны были на 1850 руб росс. сделать.
Но учитываю опыт проточки вала после обварки (сделали тоньше чем надо) я решил не рисковать на их профессионализме по обеспечению нужных допусков, и заказал у С.КРайнова.
Единственное, что расстраивало, что втулка из латуни, а не как пишут (оловянистая бронза). Но автор сказал, что "и так сойдет" и будет выполнять свою работу.
Посмотрим, проверим. Сразу скажу, что все село хорошо, как на вал так и в корпус. Единственное, что нужно делать выборку под дренажное отверстие.
Думал, а почему сразу не сделать, потом понял когда взял другой корпус. Дренажное отвесите может по высоте и во всех одинаково, а вот относительно центра посадочной места втулки нет. В одном редукторе было смещено ближе к краю а в другом ближе к центру.


сергей3

матрос
Регистрация
01.11.2020
Сообщения
5
Карма
1
Город
подмосква
Имя
сергей
Лодка
аква 320 ск
Мотор
ветерок москва10
вобщем-то приценивался я так и этак. Думал будет дешевле заказать втулку здесь по месту но оказалось что дешевле на 10% с учетом пересылки ТК купить у Сергея Крайнова из Нижнего Новгорода (пересылка в Беларусь).
Обзвонил несколько токарей по РБ ценник был на уровне 2 втулок С. Крайнова. Спросил чего так, мол материал дорогой, кто-то вообще отказывался. Только пару человек согласны были на 1850 руб росс. сделать.
Но учитываю опыт проточки вала после обварки (сделали тоньше чем надо) я решил не рисковать на их профессионализме по обеспечению нужных допусков, и заказал у С.КРайнова.
Единственное, что расстраивало, что втулка из латуни, а не как пишут (оловянистая бронза). Но автор сказал, что "и так сойдет" и будет выполнять свою работу.
Посмотрим, проверим. Сразу скажу, что все село хорошо, как на вал так и в корпус. Единственное, что нужно делать выборку под дренажное отверстие.
Думал, а почему сразу не сделать, потом понял когда взял другой корпус. Дренажное отвесите может по высоте и во всех одинаково, а вот относительно центра посадочной места втулки нет. В одном редукторе было смещено ближе к краю а в другом ближе к центру.
А какая разница как далеко отверстие дренажа от оси втулки?


Андрей 80

капитан-лейтенант
Регистрация
06.02.2022
Сообщения
433
Карма
36
Возраст
43
Город
Лоев Беларусь
Имя
Андрей
Лодка
Казанка
Мотор
Вихрь 25, Москва 10, ветерок 8
А какая разница как далеко отверстие дренажа от оси втулки?
Смотря как ставить втулку. Если прорезями на опорном буртике втулки паралельно гребному валу то дренажное отверстие корпуса которое будет по центру втулки закроется самой втулкой, в этом случае нужно делать предварительно канавку но втулке, для масла ну и под винт. Если ближе к краю, то масло будет свободно выходить через дренажное и винт не будет упираться. У меня два разных корпуса и отверстия поразному. После подумал что можно было запрессовать втулку прорезями на опорном буртике перпендикулярно гребному вала с срез на втулке разместить к дренажному отверстию. В этом случае думаю винты не должны упираться во втулку и проход масла будет свободный и не нужно делать доработку. Но посоветовали ставить именно как в первом варианте, не знаю почему.


сергей3

матрос
Регистрация
01.11.2020
Сообщения
5
Карма
1
Город
подмосква
Имя
сергей
Лодка
аква 320 ск
Мотор
ветерок москва10
А для чего эти прорези знаете?


Андрей 80

капитан-лейтенант
Регистрация
06.02.2022
Сообщения
433
Карма
36
Возраст
43
Город
Лоев Беларусь
Имя
Андрей
Лодка
Казанка
Мотор
Вихрь 25, Москва 10, ветерок 8

сергей3

матрос
Регистрация
01.11.2020
Сообщения
5
Карма
1
Город
подмосква
Имя
сергей
Лодка
аква 320 ск
Мотор
ветерок москва10
только догадываюсь, для масла ну и чтобы может штифт выбивать. Так
Только для масла. Фланец втулки сидит чуть глубже в корпусе, поэтому прорезь не спасёт. В общем на втулке без подшипника, сливная лыска делается со стороны прорези, ( прорезь является как бы продолжением этой лыски,) и ориентируется к отверстию дренажа при установке.


Андрей 80

капитан-лейтенант
Регистрация
06.02.2022
Сообщения
433
Карма
36
Возраст
43
Город
Лоев Беларусь
Имя
Андрей
Лодка
Казанка
Мотор
Вихрь 25, Москва 10, ветерок 8
Только для масла. Фланец втулки сидит чуть глубже в корпусе, поэтому прорезь не спасёт. В общем на втулке без подшипника, сливная лыска делается со стороны прорези, ( прорезь является как бы продолжением этой лыски,) и ориентируется к отверстию дренажа при установке.
о как, понял. но уже запресовал и прорезь сделал. Пусть уже будет так.
