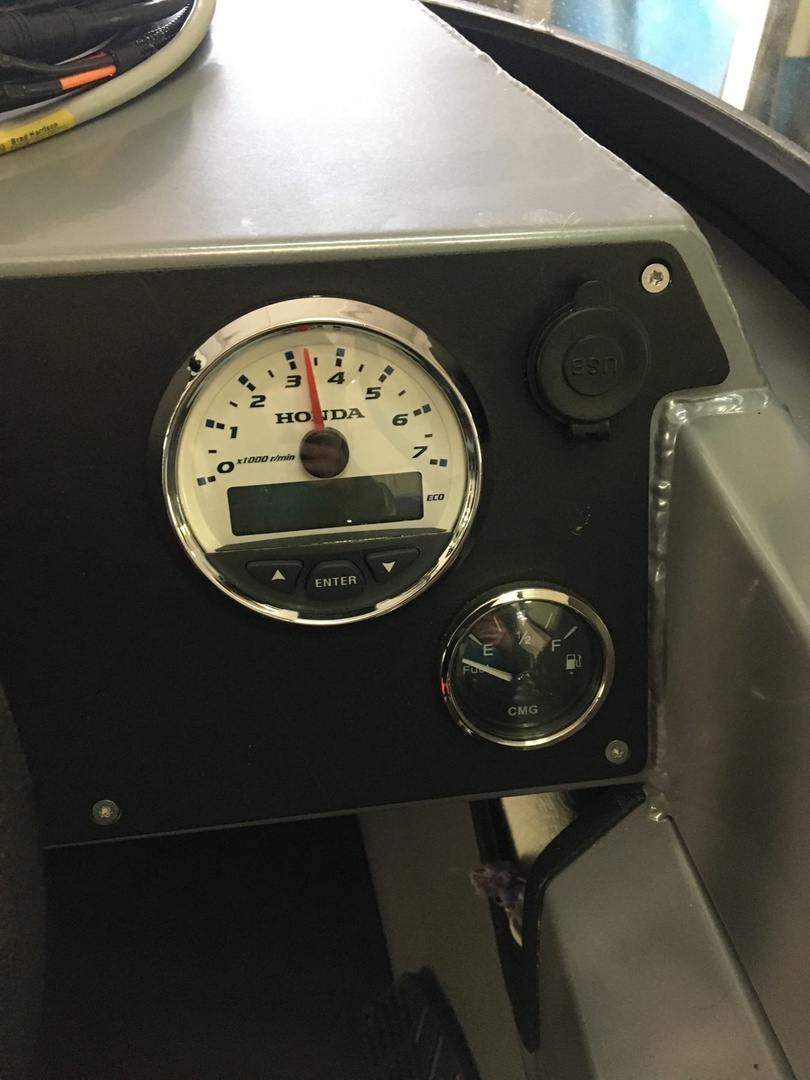

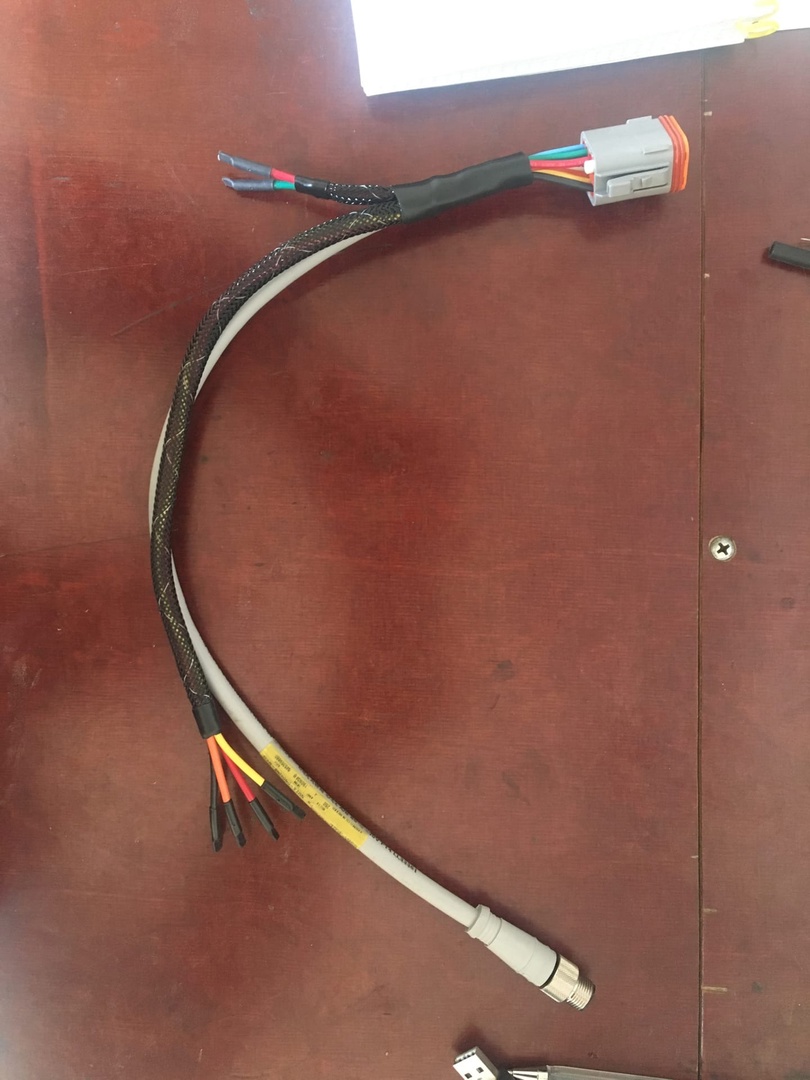

Ищу схему подключения мультитахометра хонда, гугл ничего не выдал. В наличии сам прибор, кабель подключения, кабель NMEA2000, два разветвителя. Помогите кто чем может.


Вложения

Cobra

мичман
Регистрация
21.05.2019
Сообщения
174
Карма
38
Возраст
46
Город
Комсомольск-на-Амуре
Имя
Александр
Лодка
Nissan suncat 7.7
Мотор
Honda BF225, Honda 9.9
Ищу схему подключения мультитахометра хонда, гугл ничего не выдал. В наличии сам прибор, кабель подключения, кабель NMEA2000, два разветвителя. Помогите кто чем может.

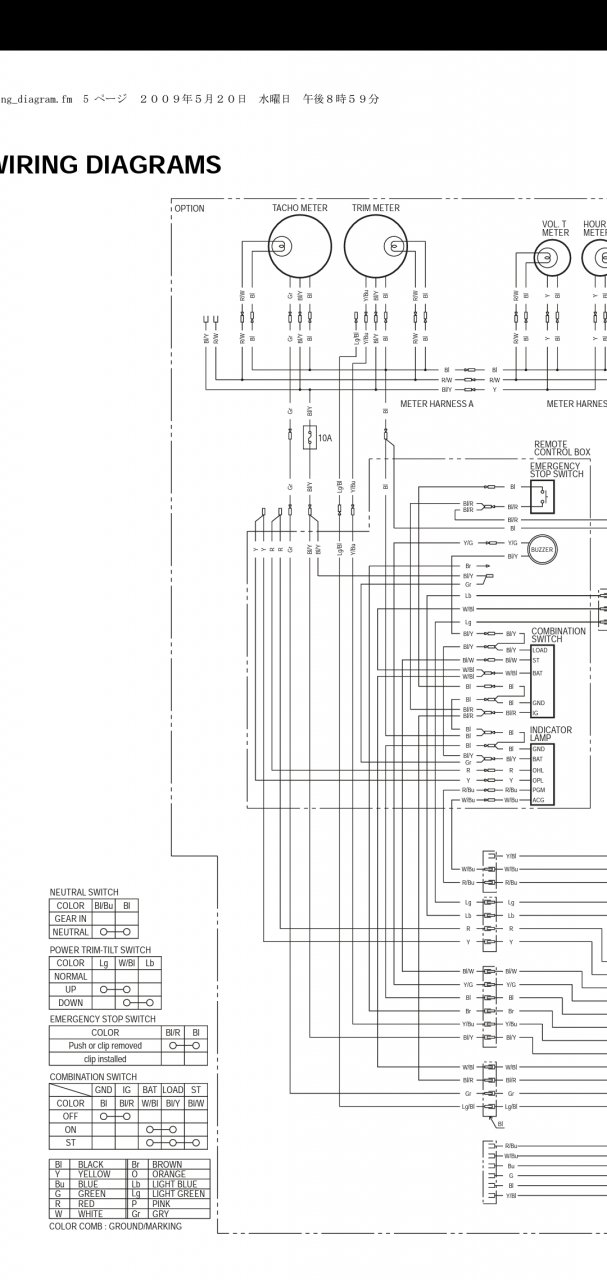

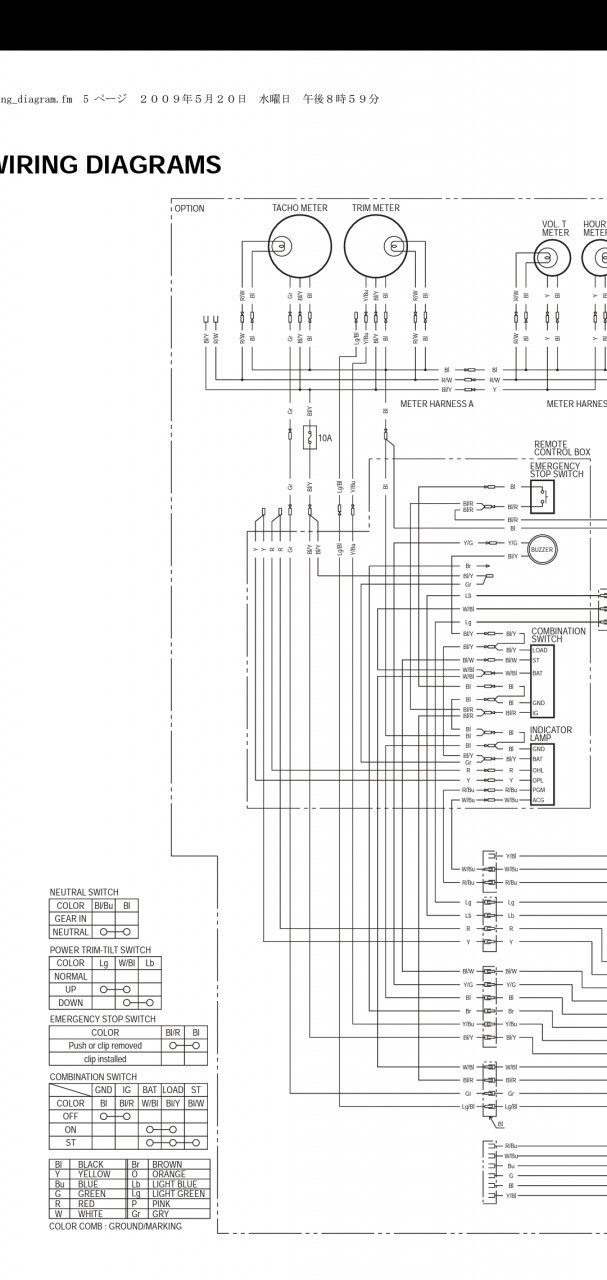

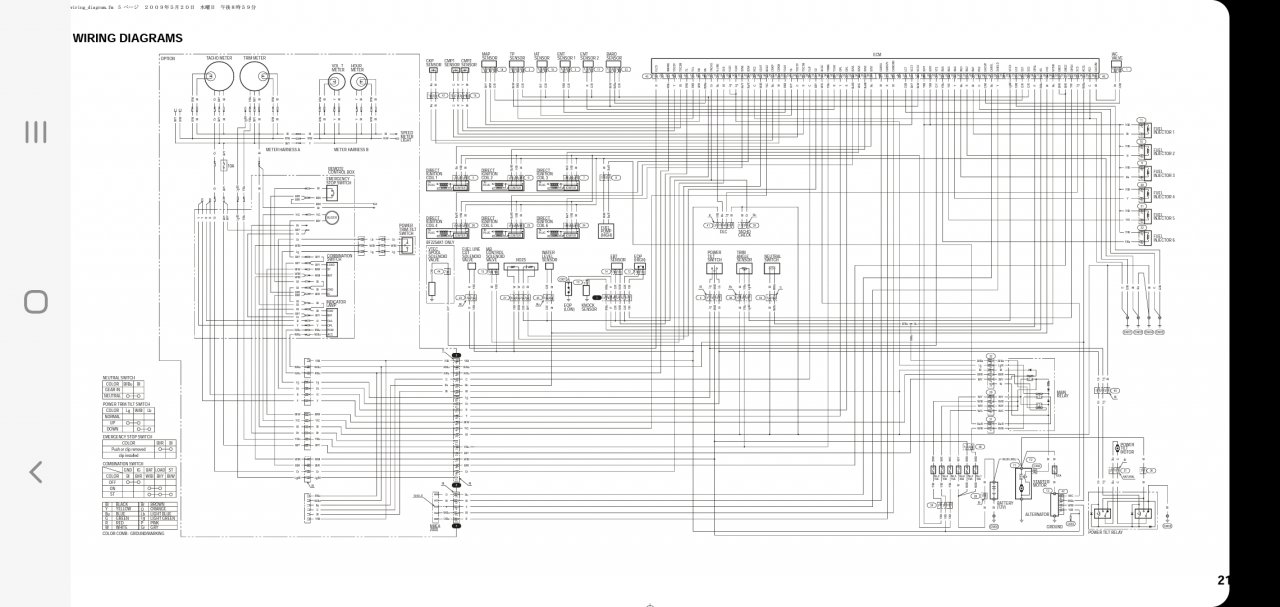

Вот подключеник штатного тахометра, схема есть в мануале по ремонту.


Вложения

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
Штатная схема есть, но там тахометр без шины NMEA2000.


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

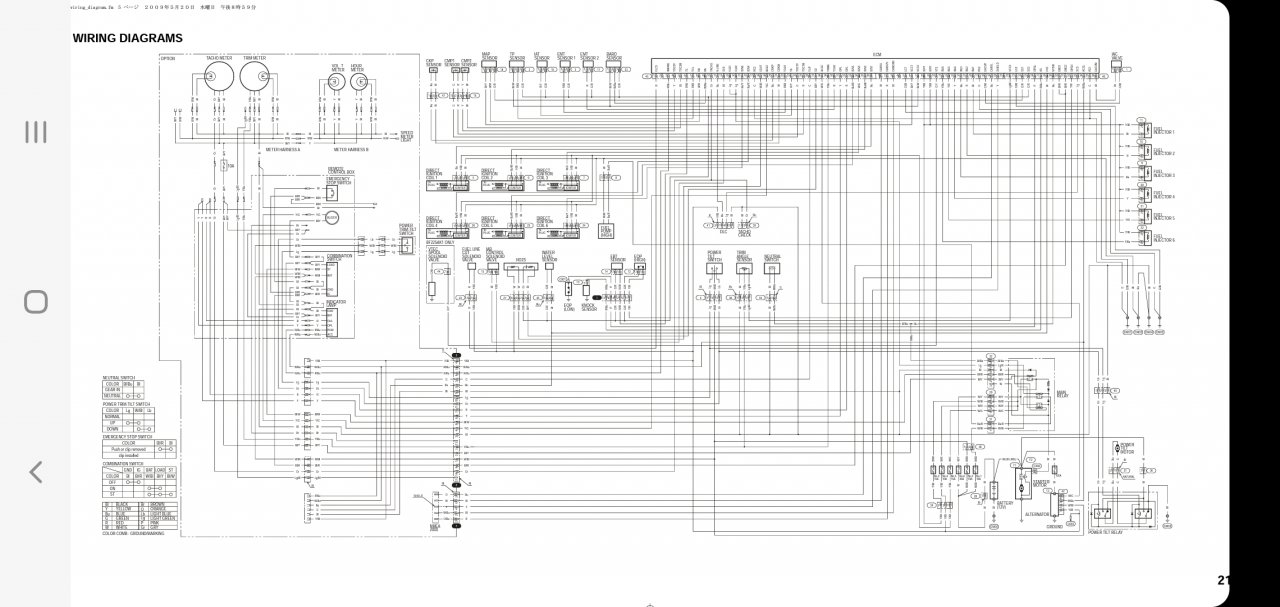

Там и нмиа есть, внимательно посмотрите внизу разъем.
Да, это обозначен выход на моторе. Надо понять как прибор подключить. Собственно саму шину подключить несложно, там через соединитель, вопрос как остальные провода подключать. Есть информация что надо на саму шину еще питание подать.


Cobra

мичман
Регистрация
21.05.2019
Сообщения
174
Карма
38
Возраст
46
Город
Комсомольск-на-Амуре
Имя
Александр
Лодка
Nissan suncat 7.7
Мотор
Honda BF225, Honda 9.9
Да, это обозначен выход на моторе. Надо понять как прибор подключить. Собственно саму шину подключить несложно, там через соединитель, вопрос как остальные провода подключать. Есть информация что надо на саму шину еще питание подать.
Что значит есть информация? Нмиа2000 без отдельного питания не работает!!! У нее 5 проводов два can шина, +12, минус и экран, экран впринципе пох. Остальные надо подключить!


Cobra

мичман
Регистрация
21.05.2019
Сообщения
174
Карма
38
Возраст
46
Город
Комсомольск-на-Амуре
Имя
Александр
Лодка
Nissan suncat 7.7
Мотор
Honda BF225, Honda 9.9

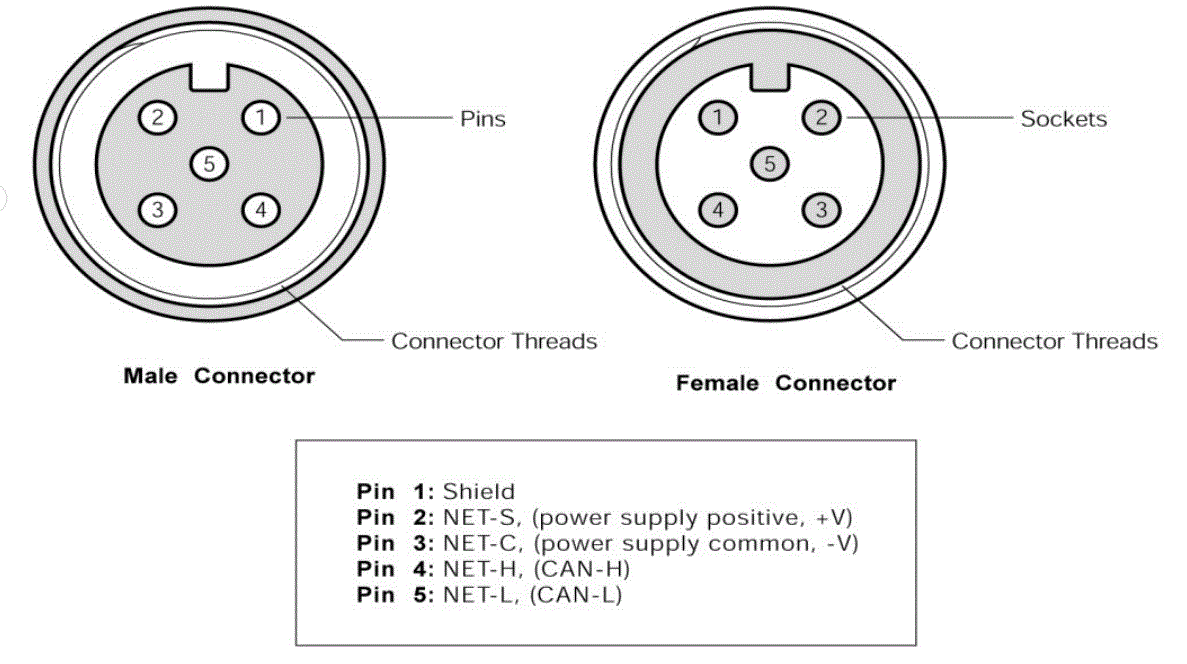

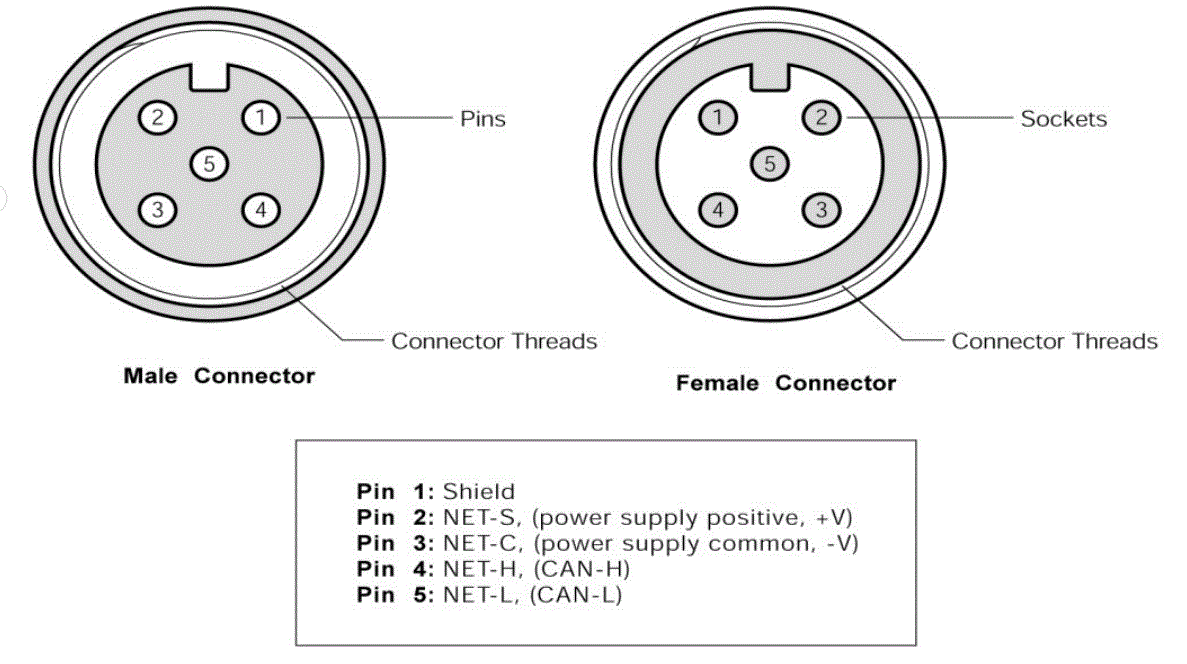

Обрати внимание на ключ и где мама и папа, что бы зеркально не перепутать и не с палить прибор


Вложения

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
У нее 5 проводов два can шина, +12, минус и экран
Если я правильно понимаю, подключаю питание, через предохранитель с машинки. Параметры двигателя прибор получит по can шине, остается трим и подсветка.


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

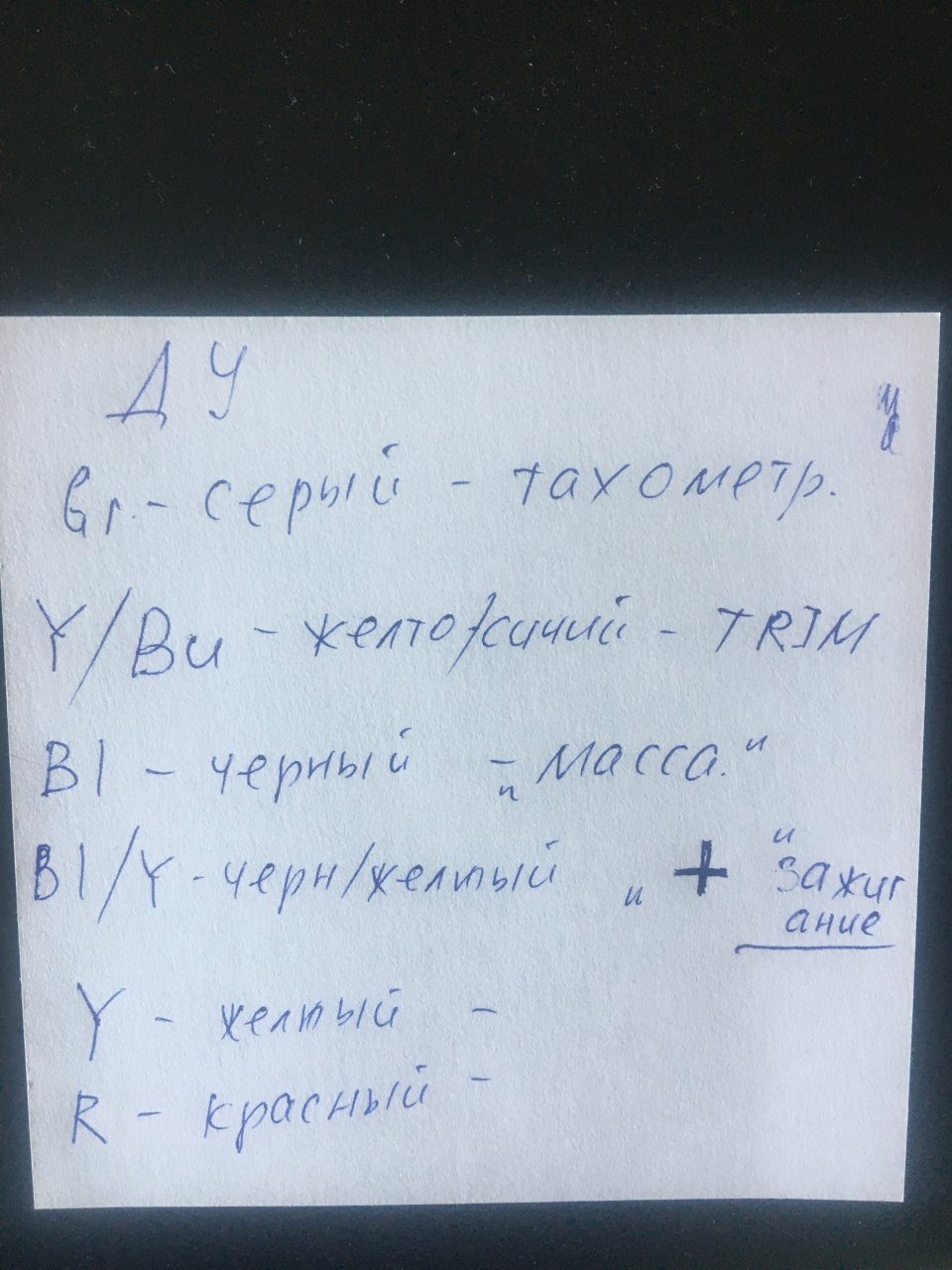

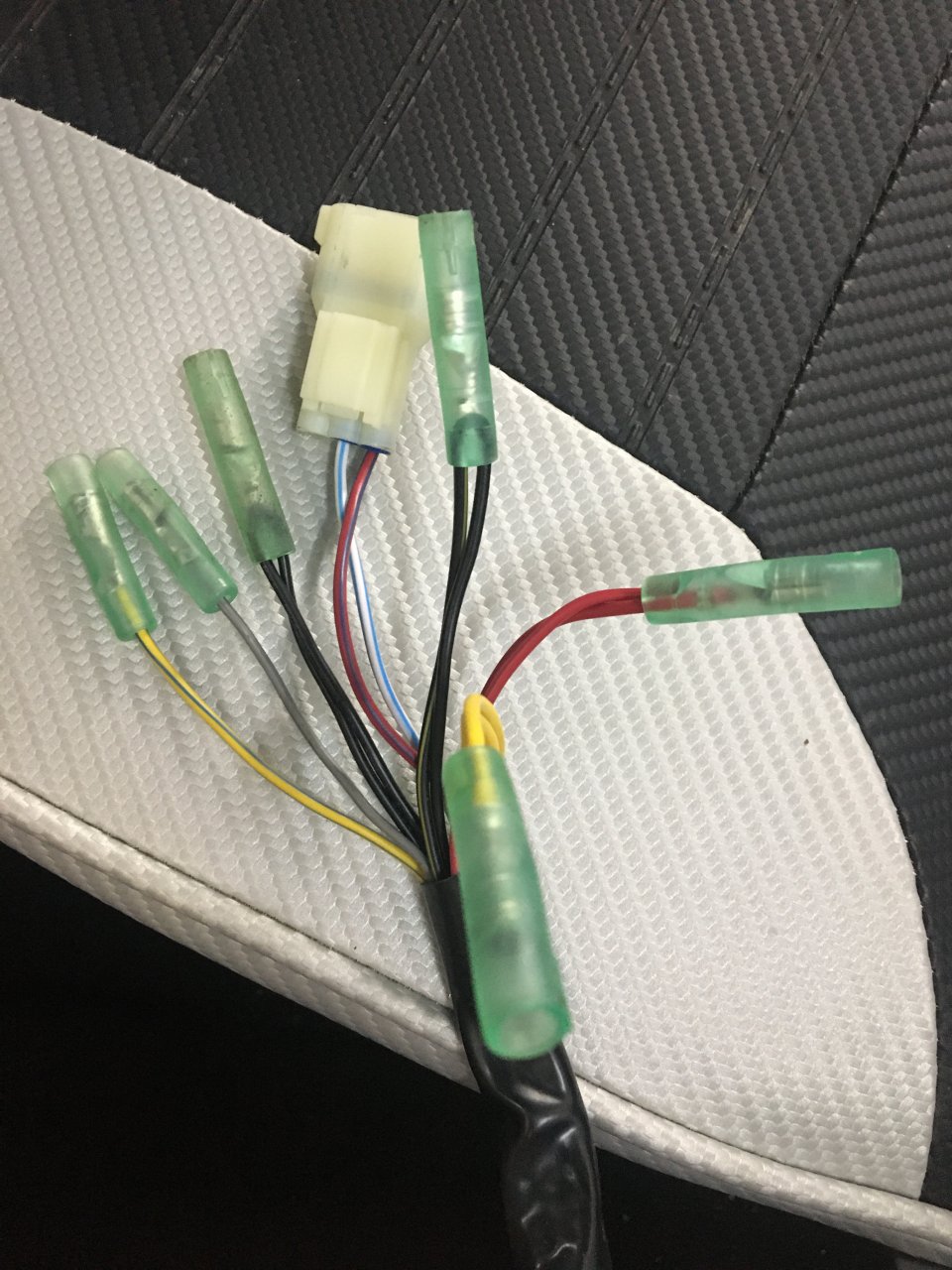

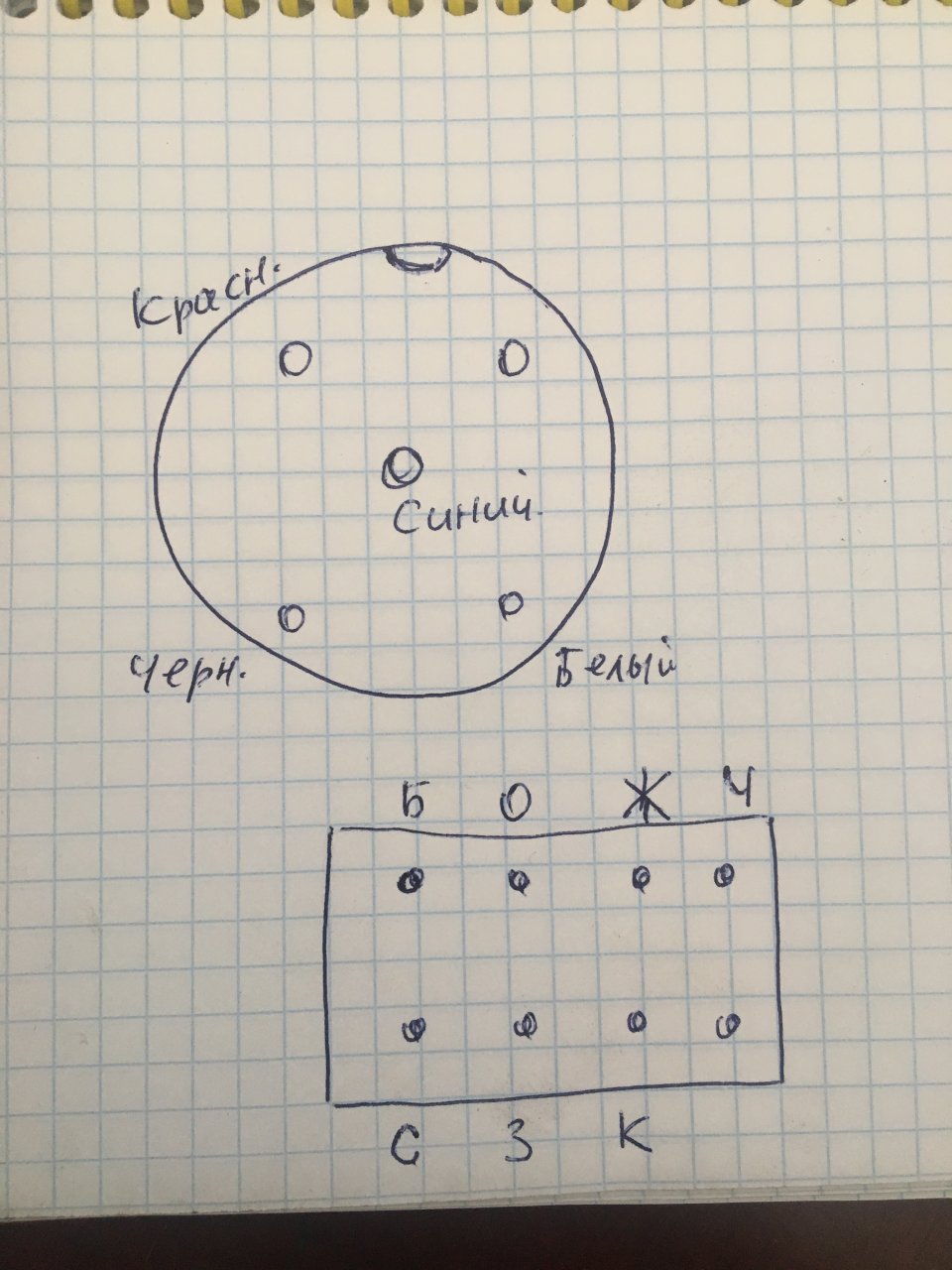

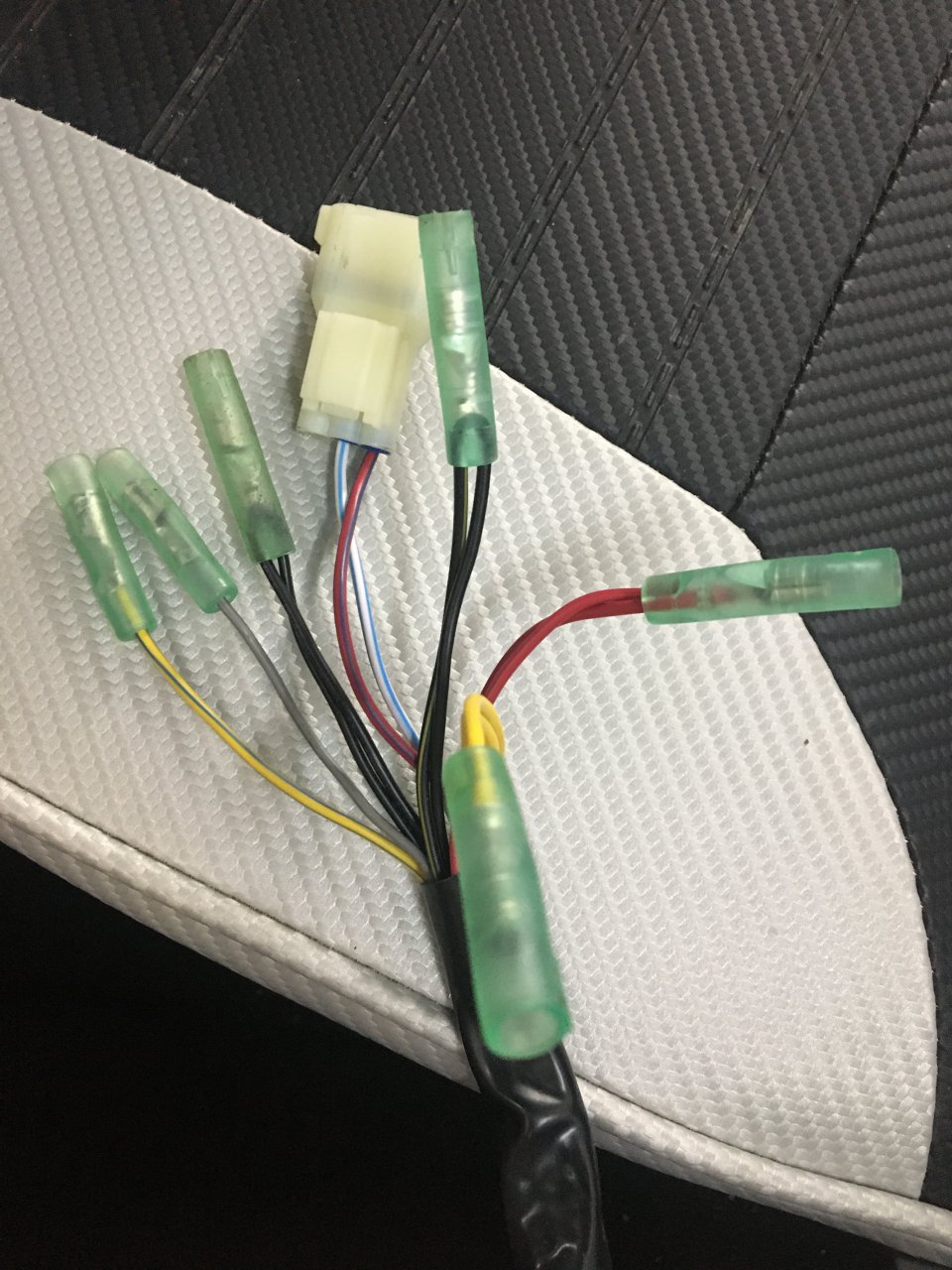

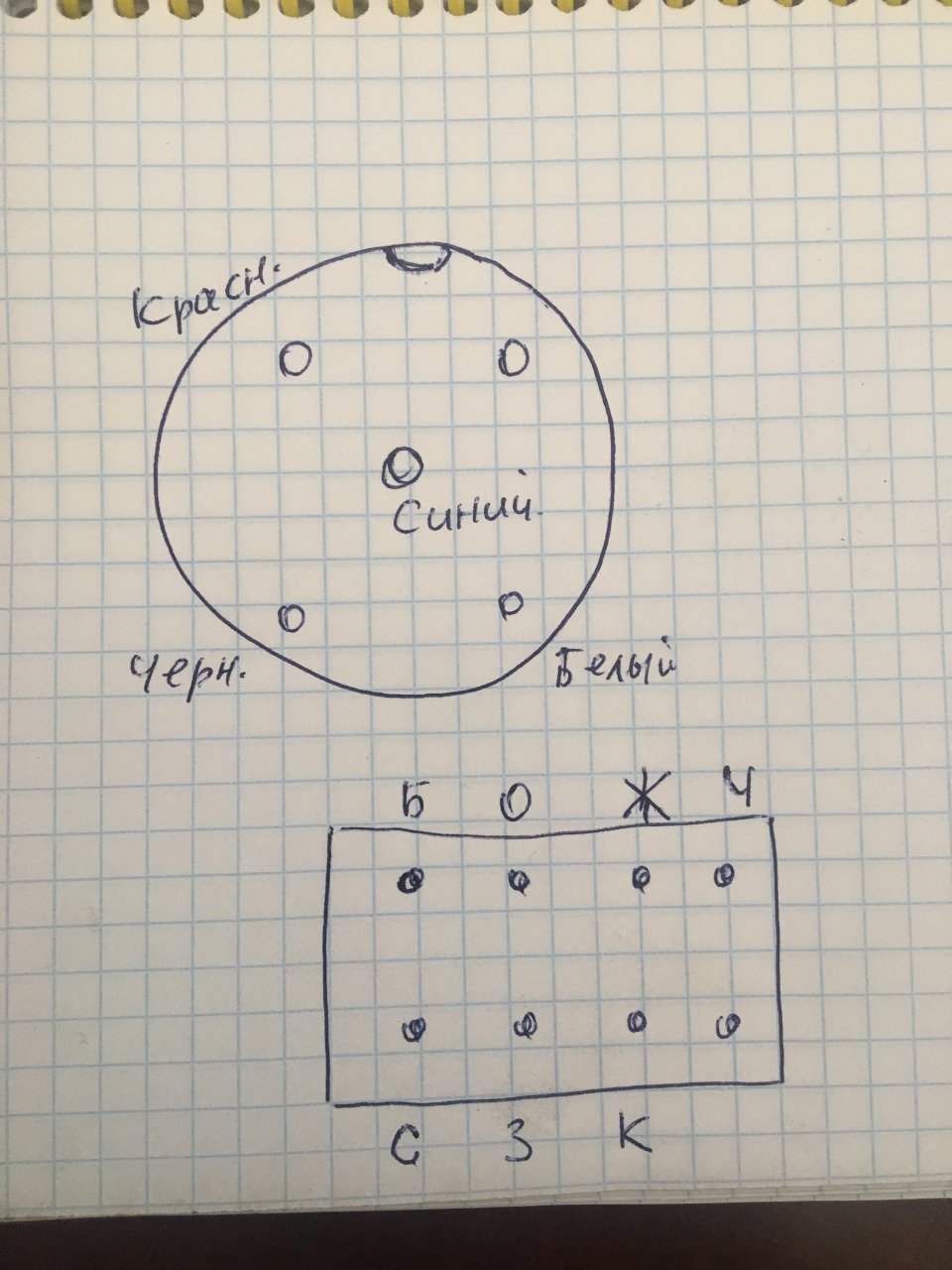

На выходе из машинки имеем следующее, распиновка согласно схемы.


Вложения

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
Не работает прибор, при включении светится, пишет хонда, стрелка бегает туда-сюда, на этом всё.


Cobra

мичман
Регистрация
21.05.2019
Сообщения
174
Карма
38
Возраст
46
Город
Комсомольск-на-Амуре
Имя
Александр
Лодка
Nissan suncat 7.7
Мотор
Honda BF225, Honda 9.9
Не работает прибор, при включении светится, пишет хонда, стрелка бегает туда-сюда, на этом всё.
ну вопервых нмиа на подходит к машинке! провода нмиа вам необходимо тянуть к двигателю. Рекомендую сначала просто подключиьтся прям к двигателю, поэкспериментировать, когда все настроите тогда уже красиво уложить и подключить. Причем времянку можно сделать из кусков провода любого и пары сопротивлений.


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

mix557

старшина 2ст.
Регистрация
25.09.2021
Сообщения
54
Карма
3
Город
Новосибирск
Имя
Андрей
Лодка
Река370, Казанка 5м3
Мотор
Yamaha 9.9GMHS, Honda BF50D.
Ну что, подключил, или нет? Поделись опытом, тоже рассматриваю к приобретению, моточасы хочу видеть и да, как он их показывает, по факту после подключения, или все намотанные мотором за весь срок эксплуатации?

Последнее редактирование:

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
Ну что, подключил, или нет? Поделись опытом, тоже рассматриваю к приобретению, моточасы хочу видеть и да, как он их показывает, по факту после подключения, или все намотанные мотором за весь срок эксплуатации?

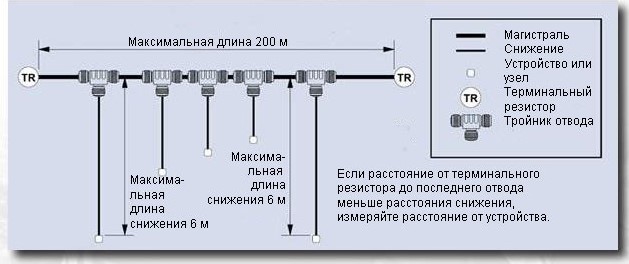

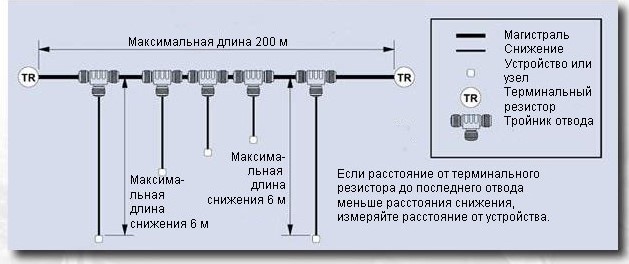

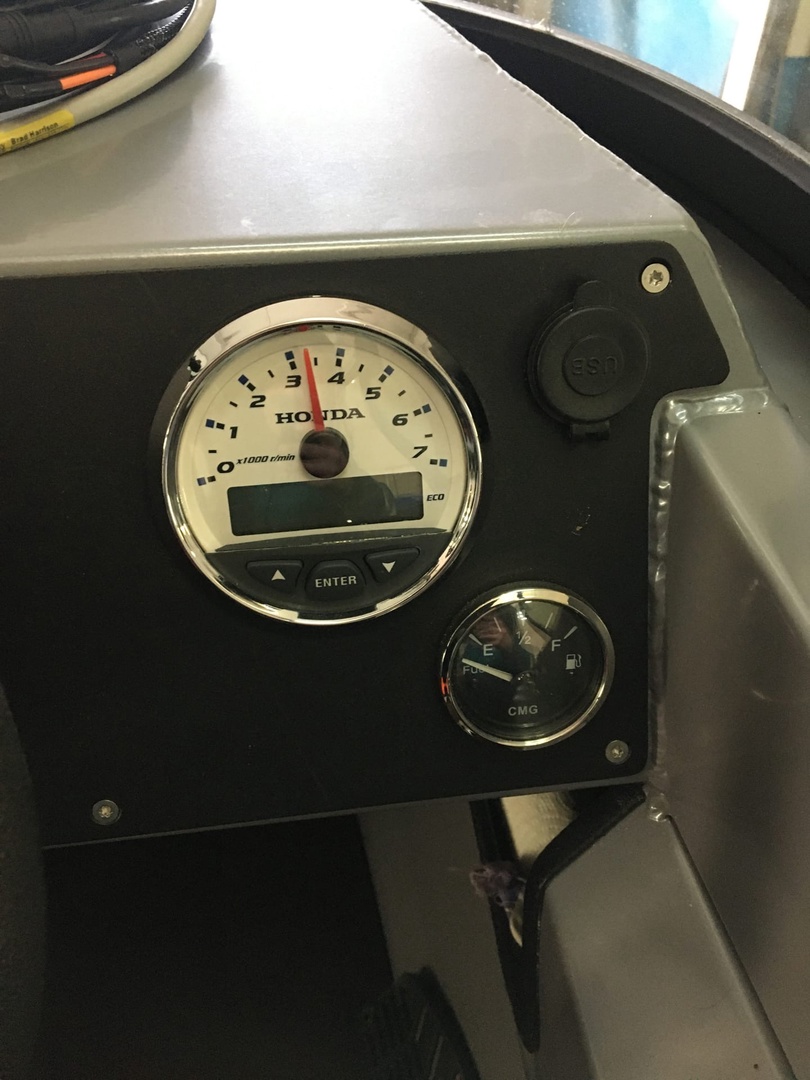

Да, подключается через шину NMEA2000. Схема на фото, простыми словами, все подключения в шину через троиники, по концам шины терминальные резисторы. У меня примерно так на словах, первый троиник вход от мотора, второй - питание 12 в, третий выход в прибор, по концам заглушки, тк у меня больше ничего нет это всё.


Вложения

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
все намотанные мотором за весь срок эксплуатации?
Моточасы учитываются в ЭБУ (мозгах) мотора за весь срок эксплуатации, это значение и отображает прибор.


mix557

старшина 2ст.
Регистрация
25.09.2021
Сообщения
54
Карма
3
Город
Новосибирск
Имя
Андрей
Лодка
Река370, Казанка 5м3
Мотор
Yamaha 9.9GMHS, Honda BF50D.
Хотя я ничего не понят про термальные резисторы (гуманитарий), все равно спасибо, буду разбираться на уровне красный плюс, черный минус.


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 592
Карма
728
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
термальные резисторы
тут по простому каждое подключение (мотор, прибор, питание, эхолот и тд) идет в шину сбоку через тройник, троиники можно соединить проводами или просто один в другой, на концах шины эти резисторы. Сама шина имеет 5 концов, два питание 12 в, плюс и минус, два сама шина, один оплетка, в начале темы расписано.


Василий Любов

капитан 2-го ранга
Регистрация
23.10.2016
Сообщения
1 052
Карма
577
Возраст
50
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
...термальные резисторы...
))) терминальные только. Ставятся на концах линий передачи данных для согласования устройств и уменьшения помех между сигнальным проводом и общим.
