R1-180 Om 2W;R2-510 Om 0,5W;VS1-MAC16;C1,C2-1mkF 400v;VD1-FR207;
VDS1-любой мост не менеее 1A 1000v
Катушка L 3000—8000 витков провода 0,1-0,18

Предлагаю простую и надежную схему электронного зажигания CDI.
Схема подходит ко всем двух или четырехмагнитным маховикам с последовательным чередованием полюсов (Ветерковский и от Вихрь20 не подходит) подвесных лодочных моторов или другой техники с одно-двухцилиндровыми двигателями.
В схеме есть автопережение 5-7 º,что позволяет фиксировать панель присильном износе.
Катушка L для схемы подходит от электропускателей нулевой величины, от Вихревского МБ-2 или мотается самостоятельно. Направление намотки можно выбирать любое.
Коммутатор выполняется в выносом блоке.
Катушка, в отличие от "Надежной схемы для ..", ставится на любой рог свободного сердечника.
Если мотор не заводится-меняем местами концы с катушки.


uriy555

матрос
Регистрация
01.03.2012
Сообщения
20
Карма
0
Имя
Юрий
Лодка
фрегат
Мотор
ветерок
Re: Надежная схема №2.

На Ветерке испытания проводились….


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема №2.

Нет на Ветерке не проводились.Скорее всего именно с Ветерковским работать не будет.но надо проверить-завтра постараюсь испытать.


реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 462
Карма
174
Возраст
81
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45
Re: Надежная схема №2.

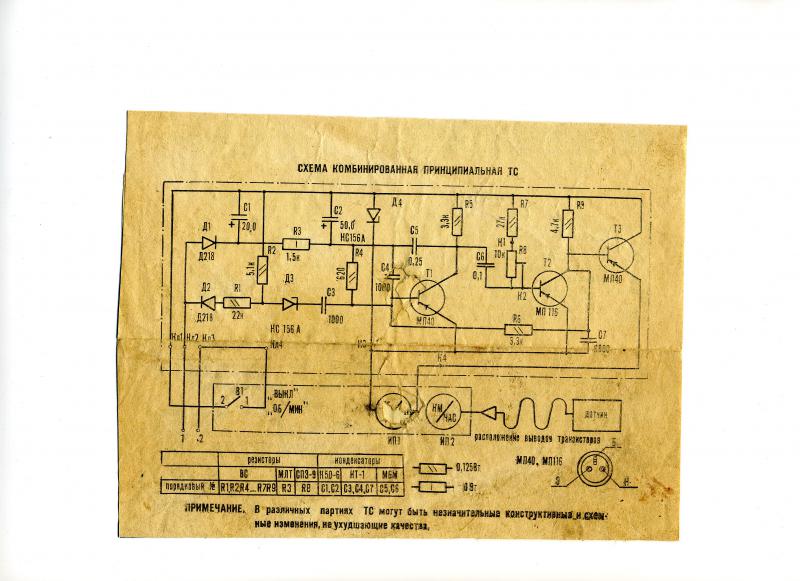

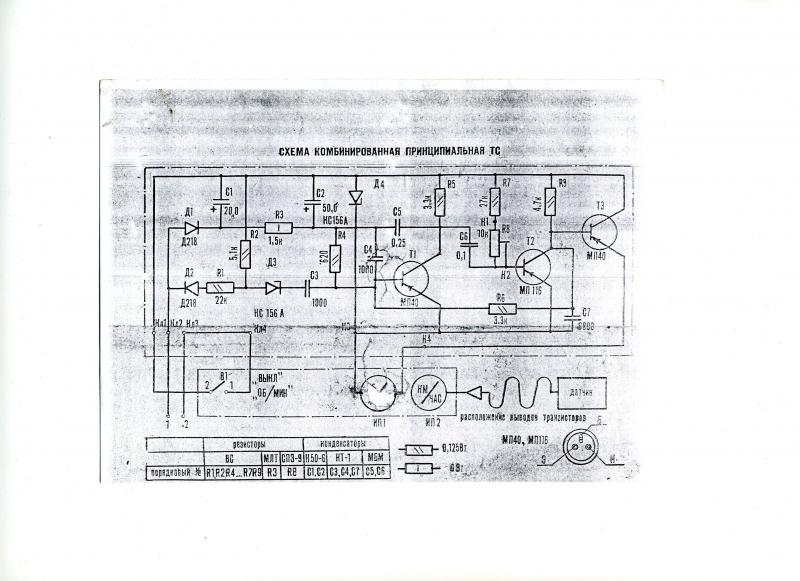

дмитрий22. Скажите, Вы не можете разработать схему для тахометра ТС (тахометр -спидометр), когда-то выпущенного для Вихрей с кулачковым распределителем зажигания (он работал от низковольтной катушки зажигания), чтобы она работала с эектроникой, естественно от генераторной катушки 12 вольт. Вот схема старого ТС.


Вложения

LPB

капитан 1-го ранга
Регистрация
10.05.2010
Сообщения
1 634
Карма
92
Город
Новосибирск
Имя
Павел
Лодка
Прогресс-2
Мотор
HONDA BF-30
Re: Надежная схема №2.

На МБ-2 пробовал?
Дмитрий Мерк больше не ремонтировал?


реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 462
Карма
174
Возраст
81
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45
Re: Надежная схема №2.

LPB сказал(а):
На МБ-2 пробовал?
Дмитрий Мерк больше не ремонтировал?
Пробовал, не работает, нужно совершенно новое плато. Заводское подсоединяется к магдино так: один провод из плато к прерывателю любого цилиндра, другой на массу. Если перестал работать цилиндр, провода меняются местами.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема №2.

LPB сказал(а):
На МБ-2 пробовал?
Дмитрий Мерк больше не ремонтировал?
Нет Мерк не делал.Его хозяин забрал сразу.А жаль есть уже идеи.


shalagin

капитан 1-го ранга
Регистрация
05.08.2012
Сообщения
1 806
Карма
255
Город
г.Сыктывкар
Имя
Сергей
Мотор
Ветерок-8м
Re: Надежная схема №2.

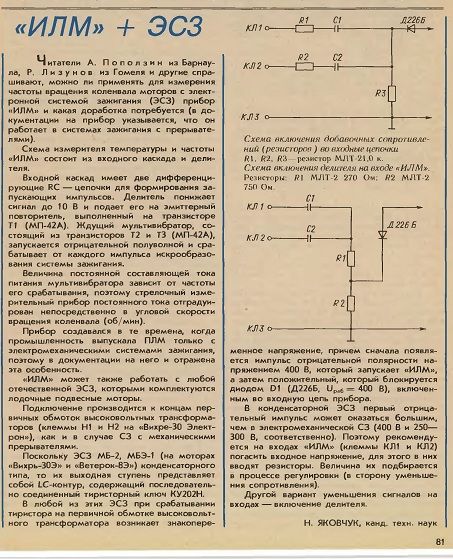

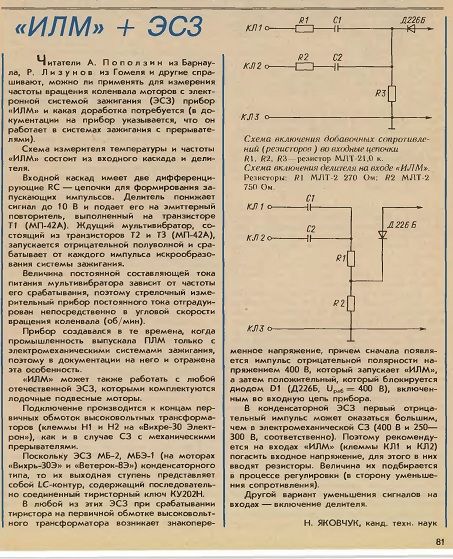

Реф-мех, схема из КиЯ № 130. Прибор правда другой , но принцип измерения вроде одинаков. Может быть пригодится.


Вложения

Сергей

лейтенант
Регистрация
24.01.2010
Сообщения
274
Карма
11
Возраст
66
Город
Алтайский край. Барнаул.
Имя
Сергей
Лодка
Крым
Мотор
SEA-PRO T30E, Вихрь 30-3 шт.
Re: Надежная схема №2.

Что можно поставить вместо симистра?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема №2.

Сергей сказал(а):
Что можно поставить вместо симистра?
Можно,любой тиристор,наверное.Но я пока испытывал блок только на этом симисторе.Дальше буду экспериментировать.


kp_nemo

матрос
Регистрация
19.02.2011
Сообщения
6
Карма
0
Re: Надежная схема №2.

Тиристор не пойдет


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри

реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 462
Карма
174
Возраст
81
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45

vpelyh

ст. мичман
Регистрация
13.08.2010
Сообщения
183
Карма
12
Имя
Владимир
Лодка
Днепр
Мотор
Вихрун 30,Нептун 23.Susuki 15
Re: Надежная схема №2.

Пойдут и симисторы и тиристоры, так как управление идет плюсом, в отличие от схемы 3, где управление идет минусом, естественно которые подходят по напряжению (600-800в) и по току управления вт138- вт151.


vpelyh

ст. мичман
Регистрация
13.08.2010
Сообщения
183
Карма
12
Имя
Владимир
Лодка
Днепр
Мотор
Вихрун 30,Нептун 23.Susuki 15
Re: Надежная схема №2.

Дмитрий, выскажу своё мнение по поводу этой схемы, схема, применяемая при ремонте мб-23, где используется аналогичный резистивный делитель,запитываеться от управляющей обмотки с малым колличеством витков, здесь же 3-8 тыс., даже при 100в на делителе должно выделиться значительно больше мощности теоретически,а не 2вт +0,5 вт, резисторы будут гореть.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема №2.

vpelyh-возможно.Схема еще не отработана полностью.Я собрал два блока,поставил на свой Вихрь вместо обычной и на Нептун поставил товарищу.Блоки на фишках,заменить на стандартные дело 10 секунд.Пока ездят.Детальки приклеены термоклеем,не отклеились-значит не греются.Но и в первой моей схеме на некоторых моторах R1 сильно грелся,а на других вообще нет.И маховики по субьективной оценке не отличались.
Так,если дальше оптимизировать,то можно укоротить импульс управления.Это будет и правильно схемно и не будет забирать лишнюю мощность с катушки.Но это уже для интереса можно обговаривать.
Я искал решение,которое может повторить каждый.И вводить дополнительные цепи,значит усложнять схему.Для большинства,каждая лишняя деталь уже имеет значение.Главное,что схема работает от одной катушки.Косяки выплывут возможно,устраним.


uriy555

матрос
Регистрация
01.03.2012
Сообщения
20
Карма
0
Имя
Юрий
Лодка
фрегат
Мотор
ветерок
Re: Надежная схема №2.

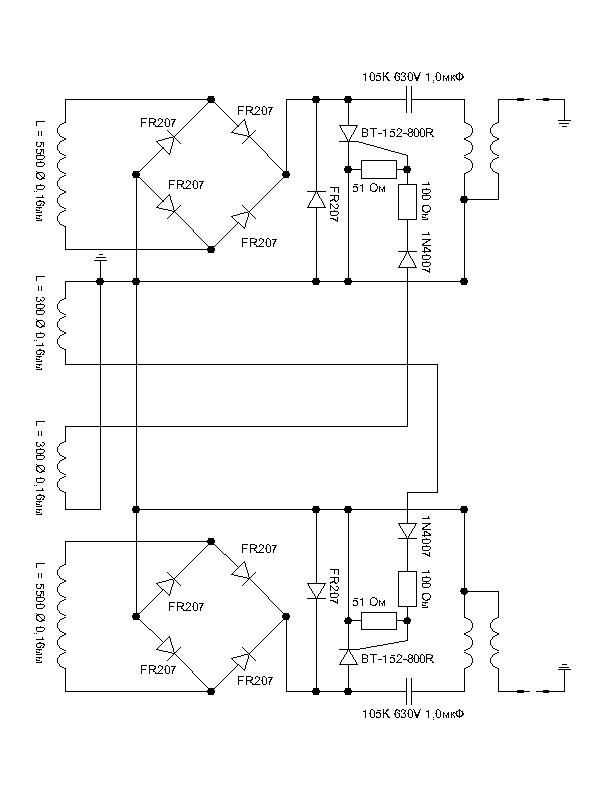

На Ветерке один написал эту обкатал...


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема №2.

uriy555-это вообще не та схема.Кроме похожести рисунка.совсем другой принцып управляющего импульса.
Это во-первых.
Во-вторых ставить диодный мост под Ветерковский маховик откровенная глупость.Будет возникать лишняя искра.С ней,конечно,можно бороться там резисторами,ставить тиристоры с большим током управления.Но она все равно будет на больших оборотах.Оно вроде,как и незаметно на больших,но она есть и это называется "создать проблему и с ней побороться".
Диодные мосты под Ветерковский маховик ставить нельзя.
В-третьих в цепи управления тиристоров последовательно стоят резисторы.это еще одна глупость.Резистор формируеть пологий фронт импульса управления.Разность тока включения тиристоров и разбег значений делителя в т.ч. температурный будет вносить погрешность УОЗ по цилиндрам.Пусть оно и небольшое,но оно есть.Инженеры недаром не ставили их на МБЭ-1.


Романыч

лейтенант
Регистрация
28.01.2013
Сообщения
269
Карма
7
Возраст
45
Город
г. Ивдель Свердловская обл.
Имя
Романыч
Лодка
Казанка с булями, Воронеж
Мотор
Вихри много
Re: Схема №2.

дмитрий22 по схеме № 2 очень долго тихо, что то не получилось??? Очень интересен результат !!!


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Схема №2.

Романыч сказал(а):
дмитрий22 по схеме № 2 очень долго тихо, что то не получилось??? Очень интересен результат !!!
в личке


Scratch

матрос
Регистрация
24.08.2012
Сообщения
25
Карма
1
Город
Новосибирск
Имя
Максим
Лодка
Brig b380
Мотор
Нептун23
Дмитрий, в твоей схеме №2 конденсатор 10мкФ перевернут (плюс с минусом поменяны)- это ошибка или с умыслом?
+ вроде должен быть к диоду...?
http://lodka.mobi/sxema-2/


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Scratch сказал(а):
Дмитрий, в твоей схеме №2 конденсатор 10мкФ перевернут (плюс с минусом поменяны)- это ошибка или с умыслом?
+ вроде должен быть к диоду...?
http://lodka.mobi/sxema-2/
Да-ошибка.Исправил.


Scratch

матрос
Регистрация
24.08.2012
Сообщения
25
Карма
1
Город
Новосибирск
Имя
Максим
Лодка
Brig b380
Мотор
Нептун23
))))))))Исправить-то исправил, я спаял неправильно и китайскими соплями наглухо залил)))))


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
И как же ты потом только ошибку-то заметил?


Scratch

матрос
Регистрация
24.08.2012
Сообщения
25
Карма
1
Город
Новосибирск
Имя
Максим
Лодка
Brig b380
Мотор
Нептун23
Когда второй в запас паять собрался)))
