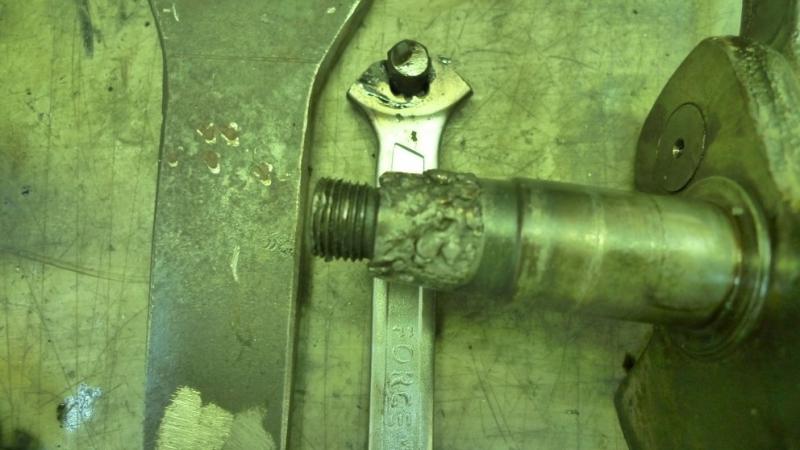

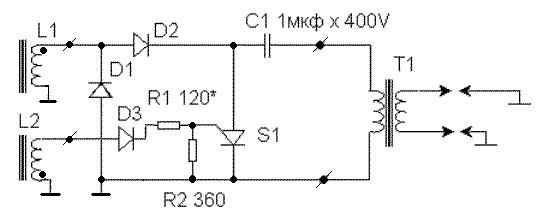

В какой-то теме я уже намекал, что надо проверять при монтаже узла, если совместно устанавливается другой маховик, коленвал, сегментная шпонка. Но хочу боле подробно описать, что же все-таки может произойти без дополнительной проверки указанных деталей и конкретно какие размеры надо проверять при монтаже этих трех деталей. Дело в том, что глубина шпоночного паза на конусах разных коленвалов тоже разная и бывают отклонения несколько десятых долей мм, разная глубина шпоночного паза и на маховиках, разная высота самих сегментных шпонок (разница их высот вообще доходит до 0,5мм) . Поэтому, если шпонка будет выглядывать из гнезда конуса больше, чем глубина паза в маховике, то маховик не сядет плотно своим конусом на конус коленвала, и тогда дно шпоночного паза маховика упрется в шпонку. В результате при затяжке гайки маховика его тонкая ступица растянется по шпонке. Аналогично , как если бы шпонка съехала частично вниз. Поэтому, чтобы такого не произошло, не поленитесь взять штангель и проверить насколько выступает шпонка из паза и, соответственно, глубину шпоночного паза маховика, чтобы обеспечить гарантированный зазор. И снова повторюсь: приклеивайте шпонку в пазу намертво. Удачи.

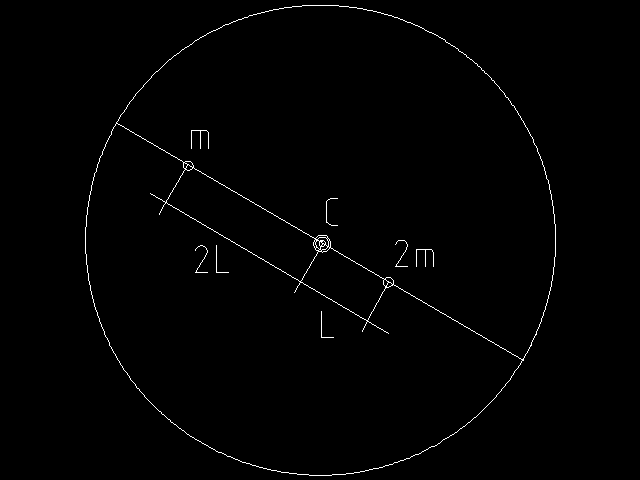

) расположены на пропорциональном расстоянии от центра, компенсируются по закону рычага. Ещё и могут быть сдвинуты друг относительно друга не только в плоскости вращения, но и по толщине, по оси, лежать в другой параллельной плоскости вращения. Объяснил как мог, надеюсь понятно
