Зарядное устройство не совсем в тему электрооборудования судов, если не в тот раздел прошу админов перенести.

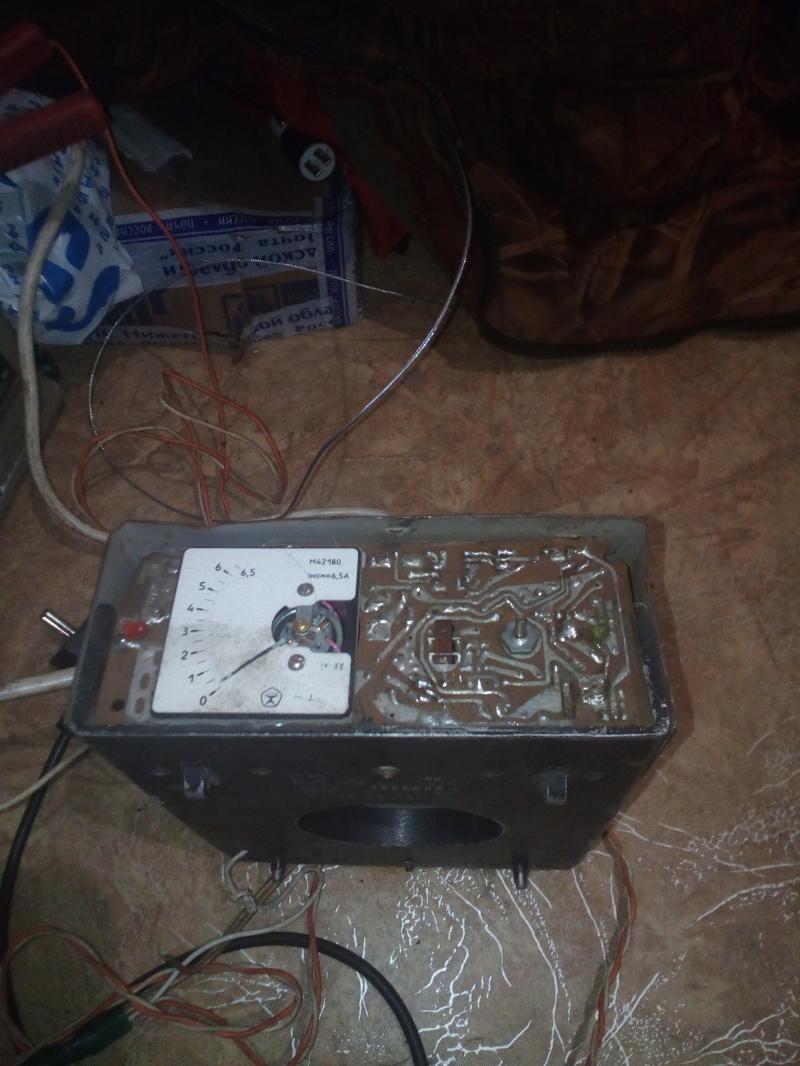

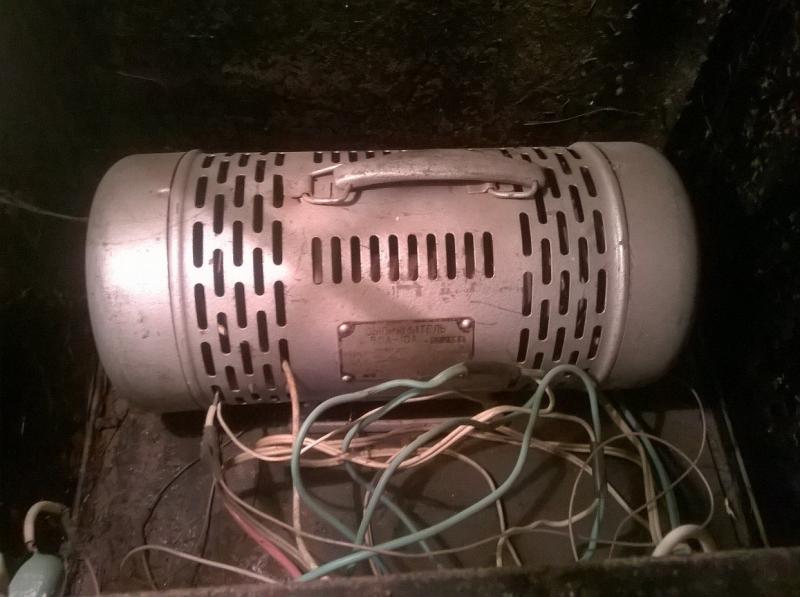

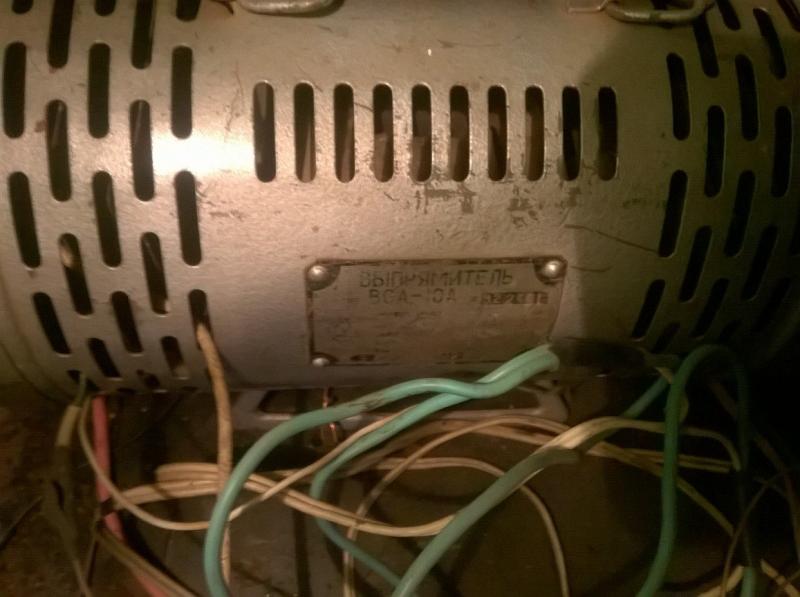

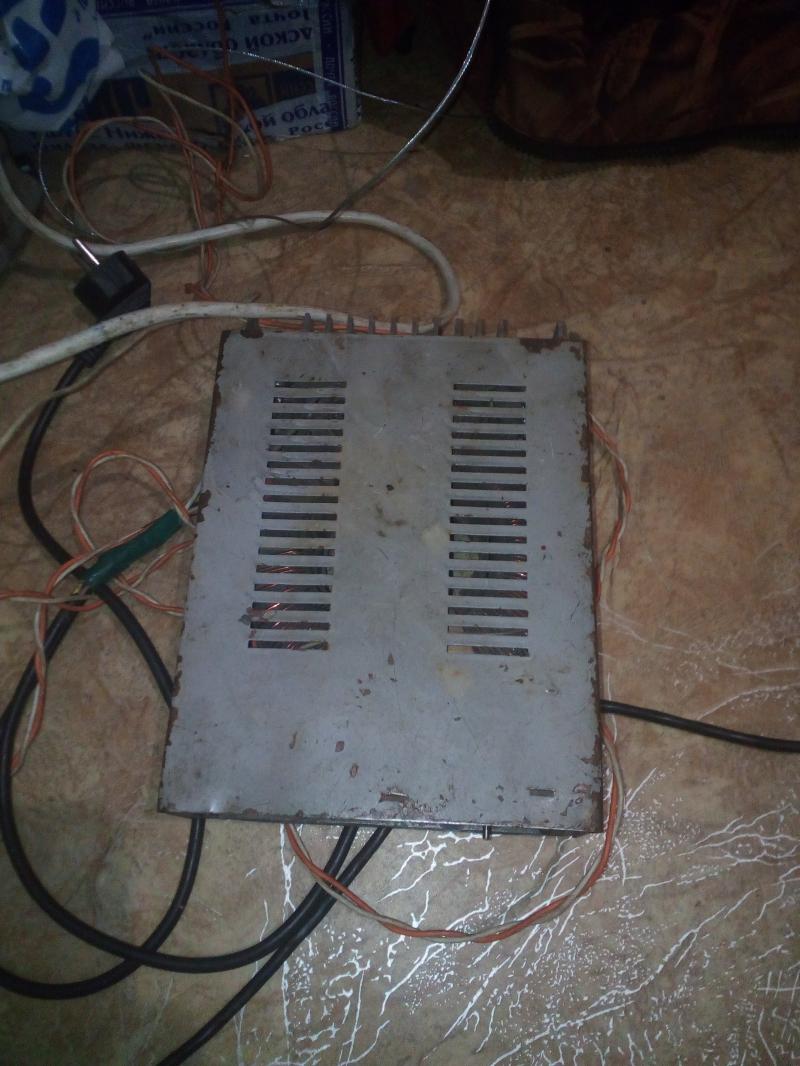

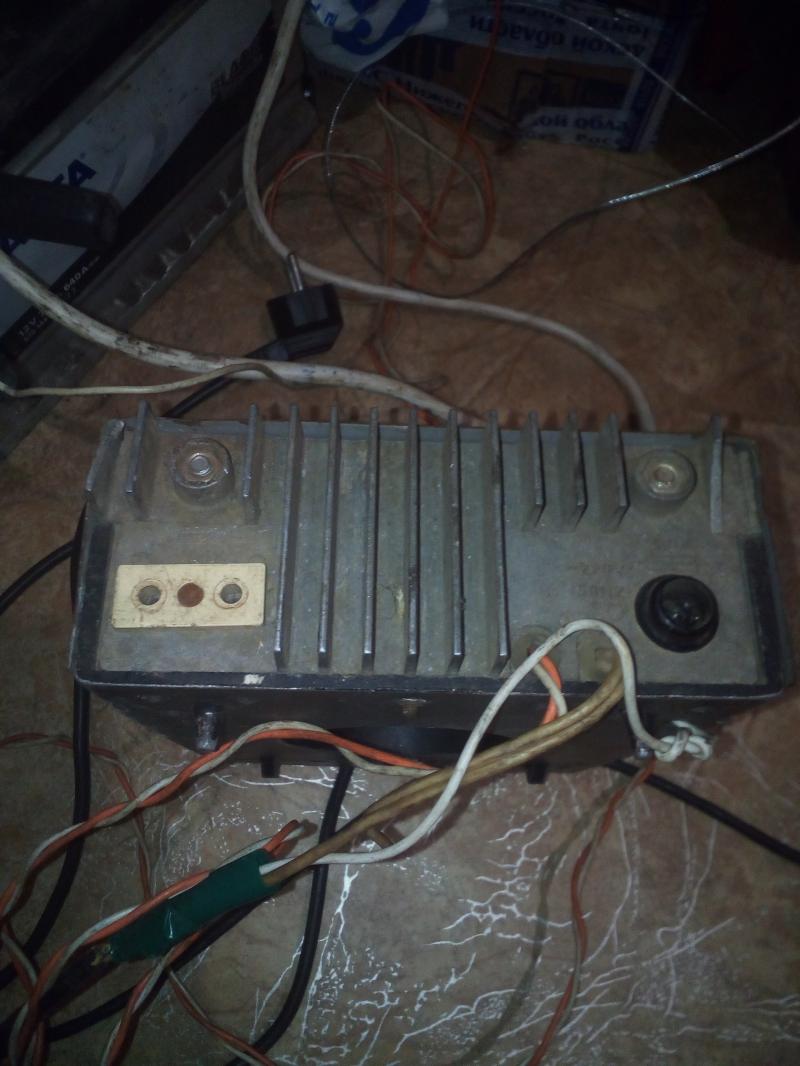

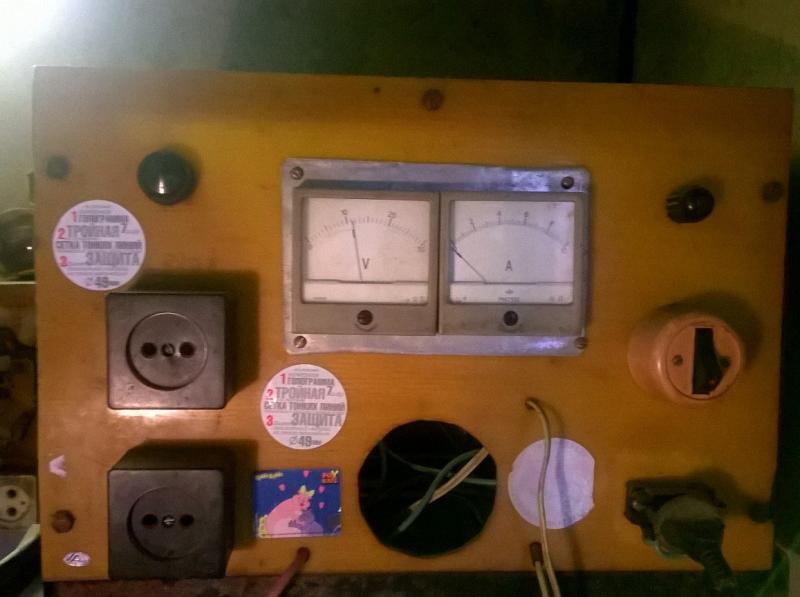

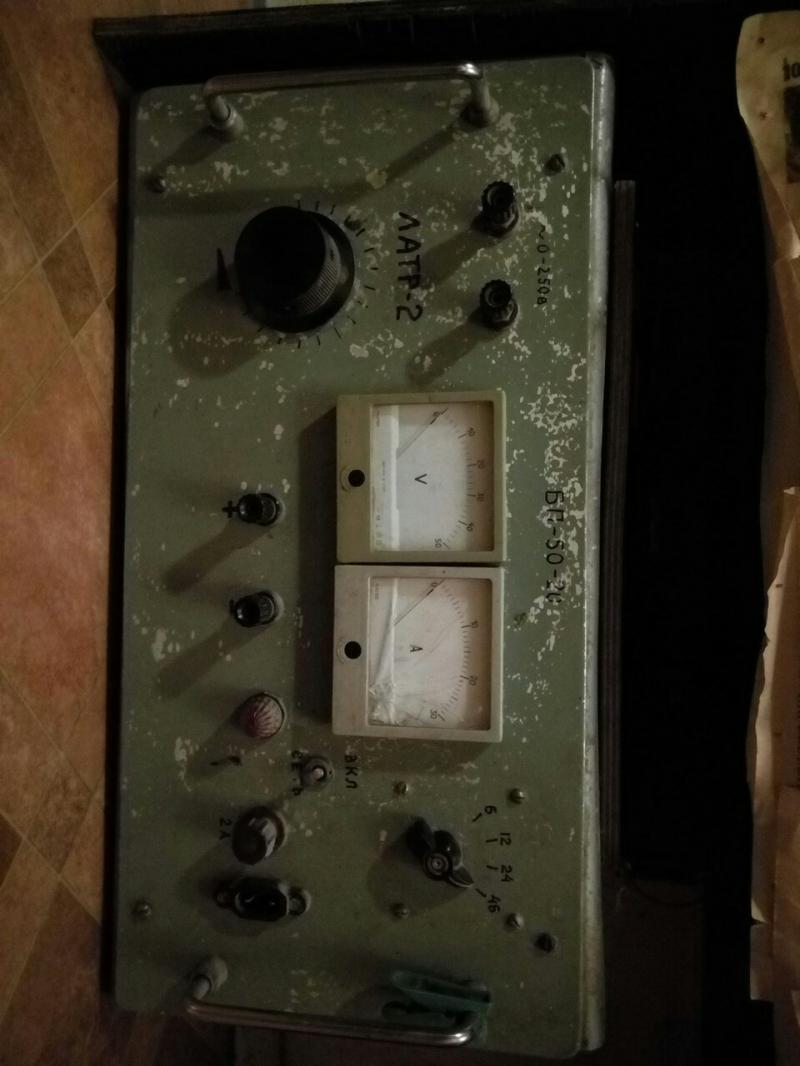

Досталось мне в наследство от деда зарядное устройство (фото прилагаю), есть желание его восстановить, тем более что выпрямитель на основе которого сделан зарядник исправен. Отсутствует регулятор, в большом отверстии по центру раньше стоял или реостат или латр, с его помощью регулировалось напряжение и ток. Собственно в этом и состоит вопрос к знающим людям, подскажите схему регулятора с возможностью плавного изменения зарядного тока.


Вложения

Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Купи в электротоварах диммер ватт на 800 и подуключай свой выпрямитель через него, вот и получишь плавное изменение тока в нагрузке. Лет 15 уже таким пользуюсь.


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 749
Карма
822
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

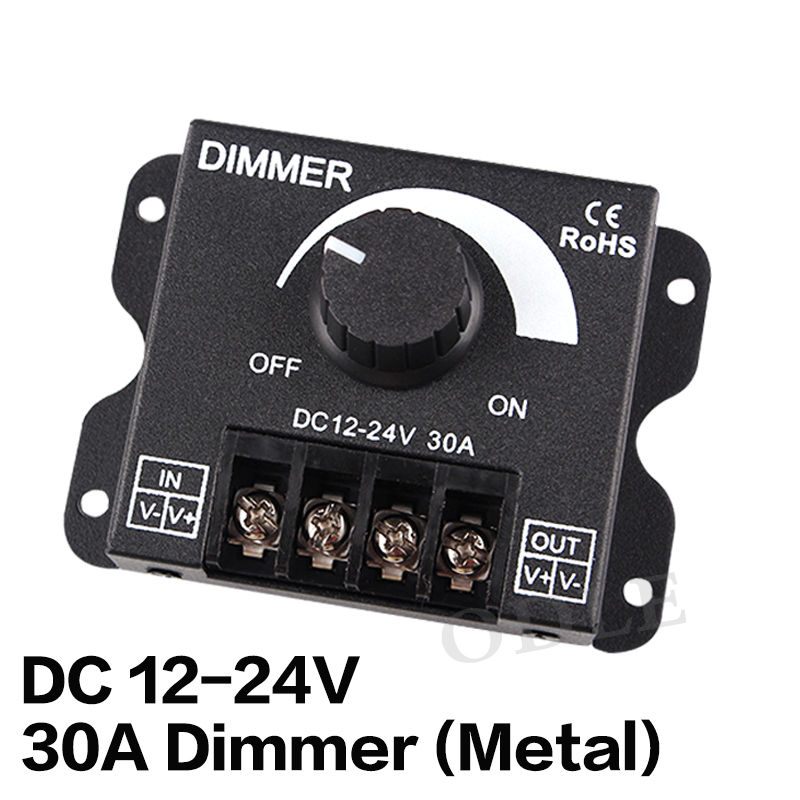

Нашел на али диммер постоянного тока 12-24В 30А, потом почитал в инете, многие делают регулятор на диммере по первичке трансформатора. Применение диммера подкупает простотой, купил и подключил, осталось определиться какой вариант предпочтительней :?


Вложения

Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 722
Карма
1 187
Возраст
53
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Если в первичку,то трансформатору будет легче,при уменьшении напряжения. По поводу надежности не скажу,но то,что дешевле выйдет почти уверен. 500Вт с большим запасом будет.Хватит и 200,но 500 надежнее. Как то так думаю.
Перед диммером предохранитель на 1А желательно.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Я менял уже симмистор в диммере, хотя транс на зарядном всего 250 ватт. Выбило при включении. По первичке надежней схема, токи намного меньше. А предохранитель надо ставить и во вторичку, автомобильный. Если симмистор выбьет и он окажется полностью открытым, то во вторичной цепи будет максимальный ток. Конечно, можно и на Али купить, но они есть в любом магазине электротоваров, и по цене не намного дороже. А на картинке, у меня очень большие сомнения, что эта штука выдержит такие токи без радиаторов. Но впрочем, как говорится: хозяин-барин. Хочешь попробуй по вторичке коммутировать.
Конечно, питать этим выпрямителем какие то устройства, требующие настоящую постоянку не будешь, но аккумуляторы заряжать, или моторчик подключить вполне нормально.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 721
Карма
564
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Вот именно, что диммеры тиристорные плохо работают с индуктивной нагрузкой, ненадёжно. ЛАТР бы туда. Маленький внутрь, а большой можно рядом поставить))


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 749
Карма
822
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
Прибор нужен как зарядное и питание переноски 12В. На просторах инета нашел информацию что такие выпрямители на селеновых столбах очень хорошо заряжают акб, не знаю правда это или нет, но раньше он очень хорошо с этим справлялся. Нашел регулятор аж на 2000 Вт, цена копейки.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 721
Карма
564
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Всё равно ЛАТР надёжнее))


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Какой еще ЛАТР ты собрался туда вкорячить? В устройстве уже есть один трансформатор. Нахрена включать трасформатор через трансформатор?.. Получится куча неподъемного железа сомнительной функциональности. Если есть ЛАТР, то к нему можно и напрямую диодный мост подключить и пользоваться.
Для питания переноски городить такую хрень. У меня в гараже висит переноска, но лет 12 я ей ни разу не воспользовался, если надо чего-то в машине посмотреть, то для этих целей, лучше налобного фонаря ничего нет.


Андрей-3-1

капитан 1-го ранга
Регистрация
11.09.2016
Сообщения
2 102
Карма
884
Город
Самара
Лодка
Гладиатор 330, Профмарин 370
Мотор
Салют, Ветерок 8-12, Вихрь-30, Ямаха-25, МТР-2.5, Джонсон-25.

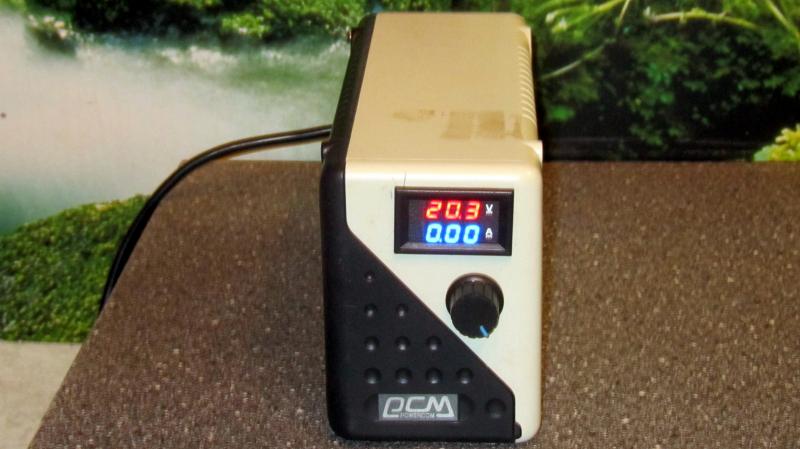

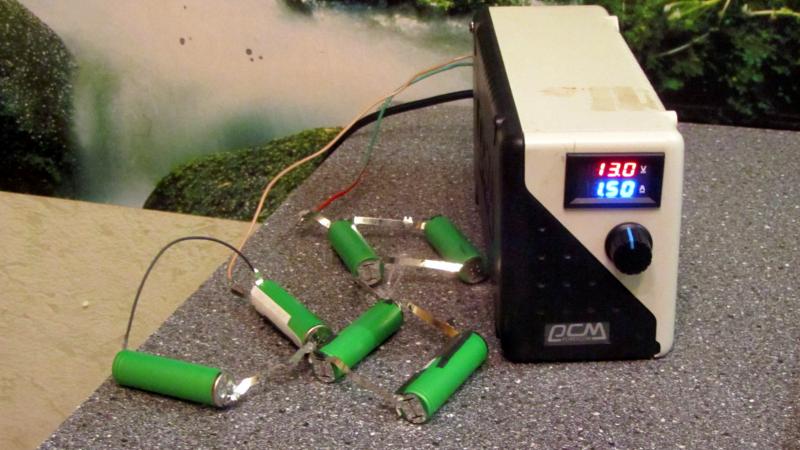

Себе сделал зарядку из бесперебойника сдохшего. Трансформатор там 500 ватт, и на выходе как раз выдаёт 12 вольт. После выпрямления на холостом ходу получается 20В. (Минимум 3 вольта, ниже вольтметр перестаёт работать
По первичке воткнул регулятор как выше на фото, на выходе диодный мост и вольтметр с амперметром, и отличное зарядное устройство готово! Заряжает по току, что весьма правильно. По идее можно воткнуть и автоматику отключения по окончании заряда, на Али копейки стоит. Но мне она не нужна.


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 721
Карма
564
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Самый обычный. ЛАТР 0-250В сразу на диодный мост будет резковато, а в первичную обмотку основного транса в самый раз. Для плавной регулировки. Большой ЛАТР можно рядом поставить, для гаража самое то. НЕубиваемая система. Вот моя 1.5КВт, 50В 30А, зверь-машина. Не сварочник, но КЗ держит.


Вложения

Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
136
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL
У меня вот такое древнее зарядное устройство. Электроника, кг 5 наверно весит


Вложения

Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 722
Карма
1 187
Возраст
53
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
yoric сказал(а):
Самый обычный. ЛАТР 0-250В сразу на диодный мост будет резковато, а в первичную обмотку основного транса в самый раз. Для плавной регулировки. Большой ЛАТР можно рядом поставить, для гаража самое то. НЕубиваемая система. Вот моя 1.5КВт, 50В 30А, зверь-машина. Не сварочник, но КЗ держит.
Поддерживаю.
И вообще, 9А советский ЛАТР-наше всё! :yes:


Андрей-3-1

капитан 1-го ранга
Регистрация
11.09.2016
Сообщения
2 102
Карма
884
Город
Самара
Лодка
Гладиатор 330, Профмарин 370
Мотор
Салют, Ветерок 8-12, Вихрь-30, Ямаха-25, МТР-2.5, Джонсон-25.
Зверь конечно, но сейчас его заменит девайс размером и весом в десяток раз меньше.


Василий Любов

капитан 2-го ранга
Регистрация
23.10.2016
Сообщения
1 090
Карма
613
Возраст
50
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т. Мерк-2,5 2т.
Вот таких сделал около 10-ка из обычного компового БП. Основа - схема из "Радио". Добавил туда еще одну защиту.

Их б/у на 200..250..300 Вт сейчас как грязи. Так что материальных затрат тут: провод + 2 "крокодила"+электричество для паяльника :). ВременнЫх затрат: часа 3..4, ну 5. В последних: релюху не ставил, пользователь переполюсует - сам виноват :D; R11 ставил 0,1..0,12 Ом - максимальный ток больше. Да, и на выходе нужен предохранитель ампер на 8..10 (не нарисован).
Желающие могут добавить "икебаны" в виде вольтметров/амперметров.


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 749
Карма
822
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50
Спасибо всем откликнувшимся! заказал на али два диммера.

лЮбовский сказал(а):
Вот таких сделал около 10-ка из обычного компового БП. Основа - схема из "Радио". Добавил туда еще одну защиту.
Сложновато выглядит, для меня по крайней мере, спаять могу и даже плату вытравить, но без подробной инструкции ни как :sorry:


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Василий, а ты краш-тест этому устройству не делал? Какой максимальный ток выдает? У меня есть несколько штук. Руки все не дойдут :)


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 488
Карма
210
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
тоже сделал по необходимости из компьютерного БП, нужно было срочно зарядить гелиевые аккумуляторы, но мне нужно было с ограничением по току. Прекрасно работает, максимально смог нагрузить на 9А. Больше под рукой ничего не было, да мне больше и не надо.


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 488
Карма
210
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
Андрей-3-1 сказал(а):
Себе сделал зарядку из бесперебойника сдохшего. Трансформатор там 500 ватт, и на выходе как раз выдаёт 12 вольт. После выпрямления на холостом ходу получается 20В. (Минимум 3 вольта, ниже вольтметр перестаёт работать
Андрей на фото ток зарядки для аккумуляторов миллиампер 300, у тебя 1.5 А, это не есть хорошо для аккумуляторов.


Андрей-3-1

капитан 1-го ранга
Регистрация
11.09.2016
Сообщения
2 102
Карма
884
Город
Самара
Лодка
Гладиатор 330, Профмарин 370
Мотор
Салют, Ветерок 8-12, Вихрь-30, Ямаха-25, МТР-2.5, Джонсон-25.
Это кратковременно, для фото. Респект за бдительность :D


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 488
Карма
210
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
я для этого сделал регулировку по току. Ограничил на сколько надо и спать ушёл.


Андрей-3-1

капитан 1-го ранга
Регистрация
11.09.2016
Сообщения
2 102
Карма
884
Город
Самара
Лодка
Гладиатор 330, Профмарин 370
Мотор
Салют, Ветерок 8-12, Вихрь-30, Ямаха-25, МТР-2.5, Джонсон-25.
У меня есть "умная" зарядка для аккумуляторов. Но она с отдельными элементами работает. А когда нужно батарею прокачать, или ещё что, тут уж ограничения не всегда нужны.


Василий Любов

капитан 2-го ранга
Регистрация
23.10.2016
Сообщения
1 090
Карма
613
Возраст
50
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т. Мерк-2,5 2т.
Voivano сказал(а):
Василий, а ты краш-тест этому устройству не делал? Какой максимальный ток выдает? У меня есть несколько штук. Руки все не дойдут :)
:) так это от питателя зависит и токомера. "Выжимал" 6А с 250Вт-ного и 11А с 350Вт-ного.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
лЮбовский сказал(а):
Voivano сказал(а):
Василий, а ты краш-тест этому устройству не делал? Какой максимальный ток выдает? У меня есть несколько штук. Руки все не дойдут :)
:) так это от питателя зависит и токомера. "Выжимал" 6А с 250Вт-ного и 11А с 350Вт-ного.
Мне посчастливилось эти блоки с маленькой переделкой (повышение напряжения до 13.5) для питания радиостанций приспособить.
350 ватт блок спокойно тянет РСТ 20 ампер. Замеряли амперметром......


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 643
Карма
2 035
Возраст
64
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
У меня без переделки два штуки используются. Один вентилятор на коптильне крутит, другой микродрель в гараже питает.
