Добрый день уважаемые форумчане. Этому проекту я посвятил примерно два года, методом проб и ошибок достигнув результата которым наконец остался доволен. В своих изысканиях пользовался советами с различных форумов, но основной конечно Motorka.
Вкратце расскажу что сделано с мотором, а также по возможности отвечу на ваши вопросы с картинками.


Лодка смарт-310 загрузка ориентировочно 150-170кг.

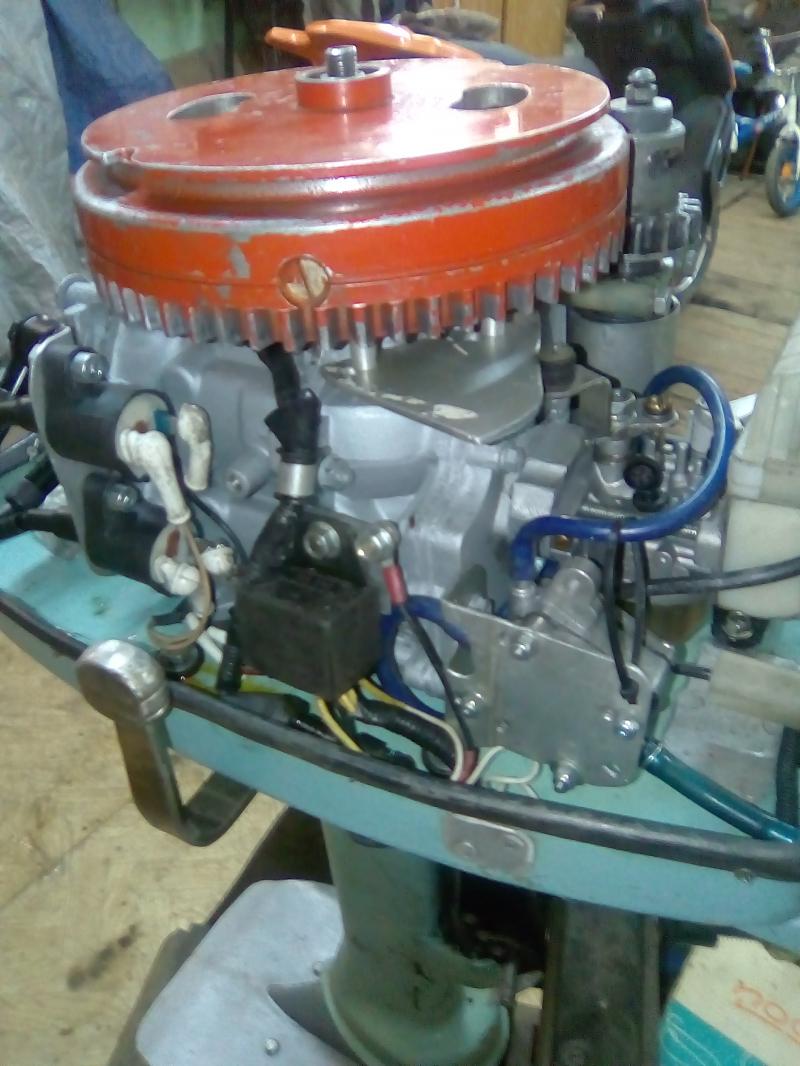

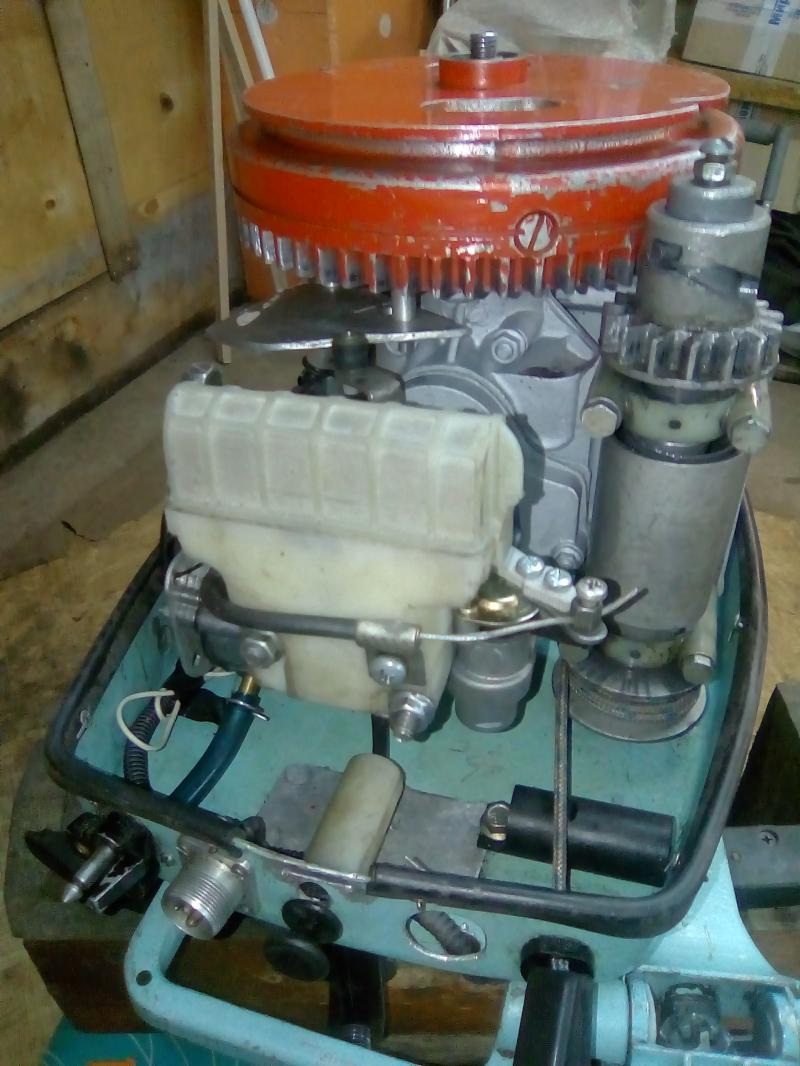

Мотор без колпака, примерно видно что установлено и что доработано.


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
За коннектор, бензонасос, и карбюратор зачет.
Работает отлично, и лодка бежит очень хорошо.
МОЛОДЕЦ.


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Спасибо за теплые слова. Выкладываю часть общих фотографий.

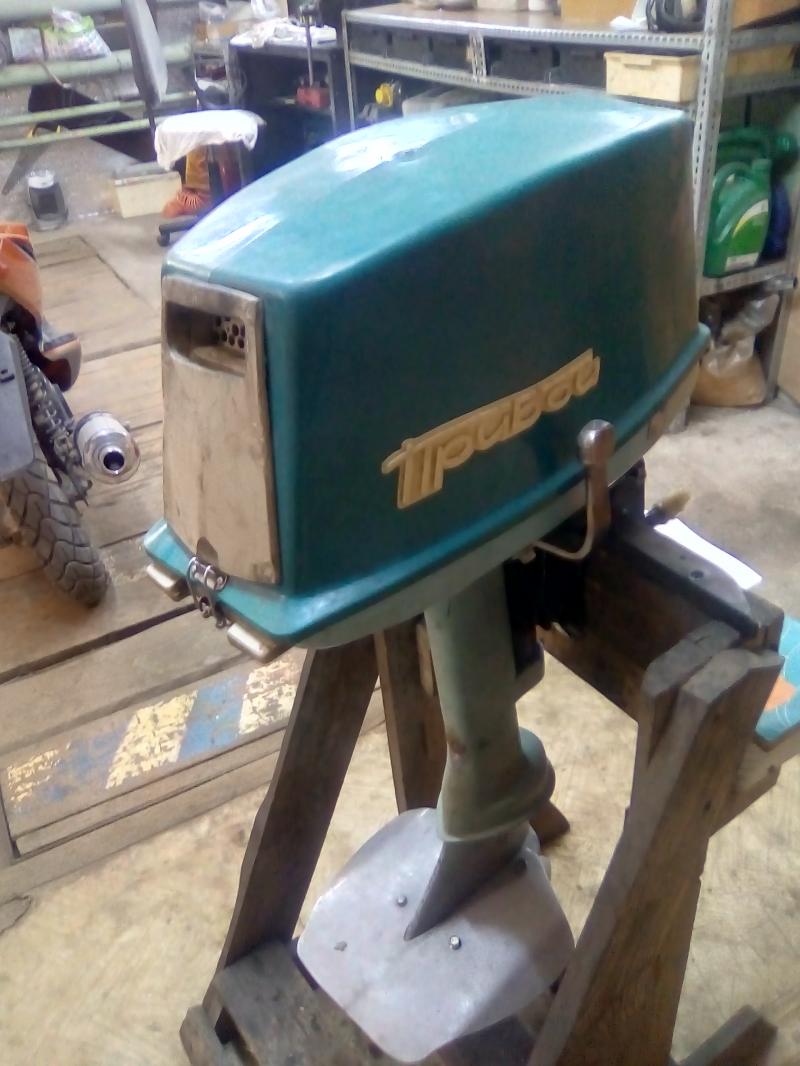

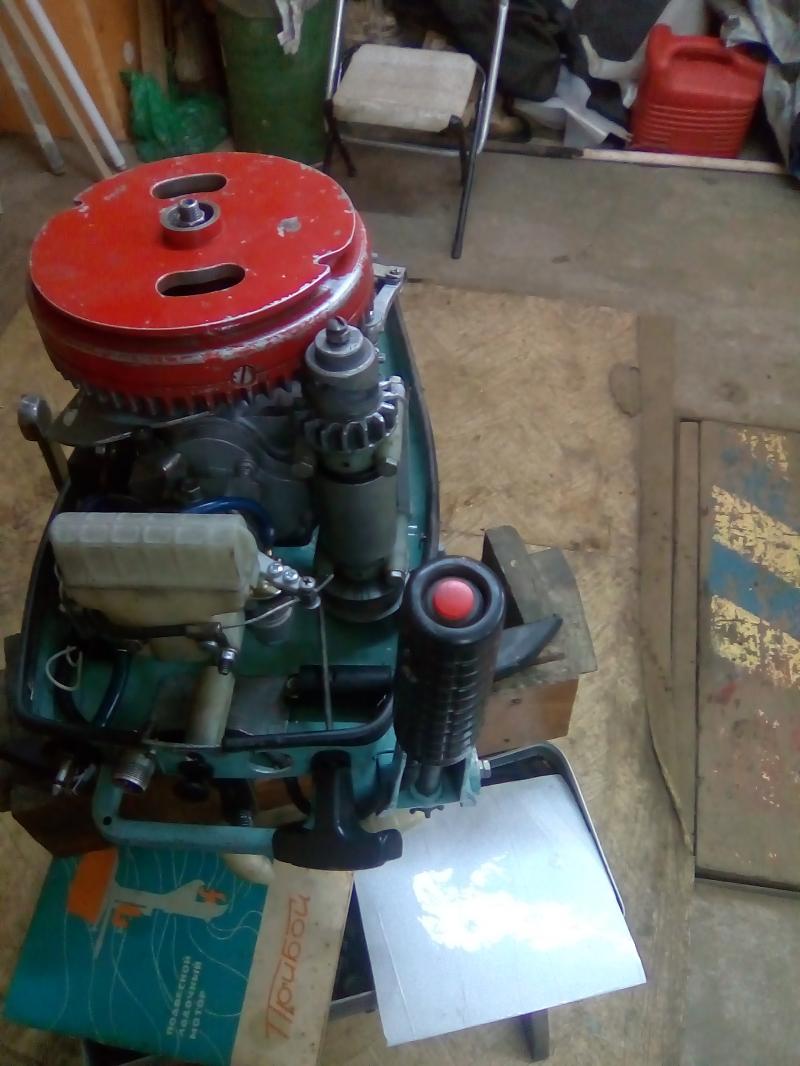

начало

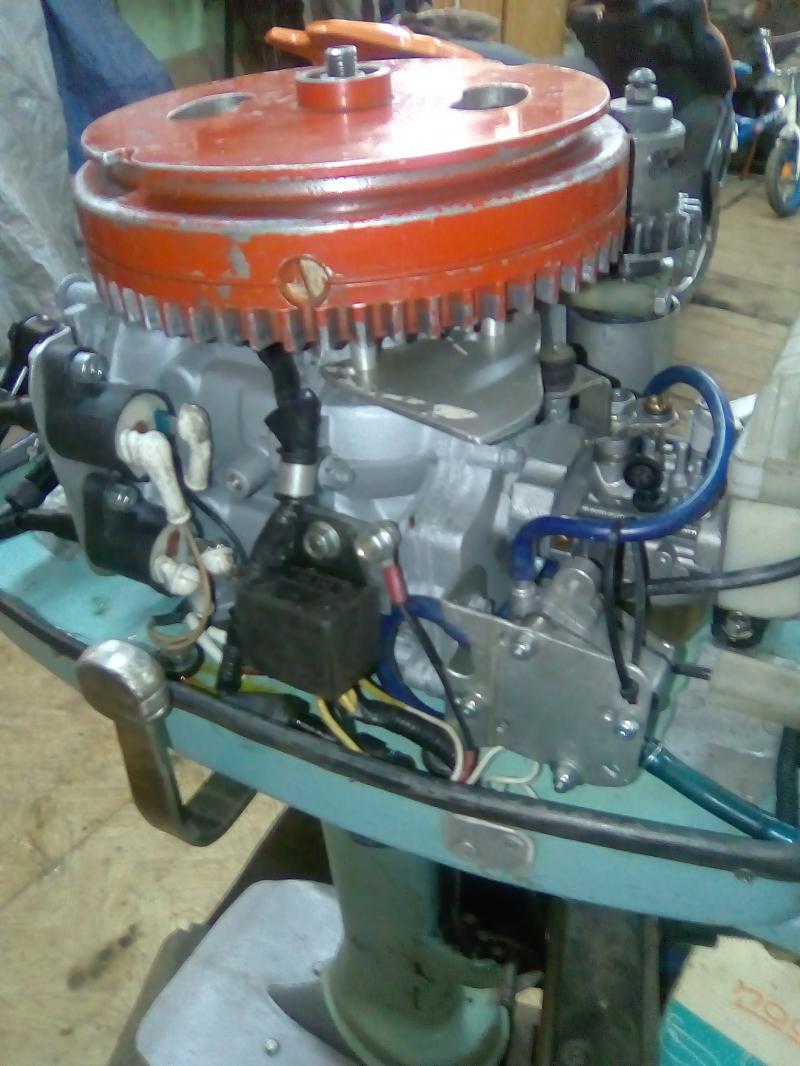

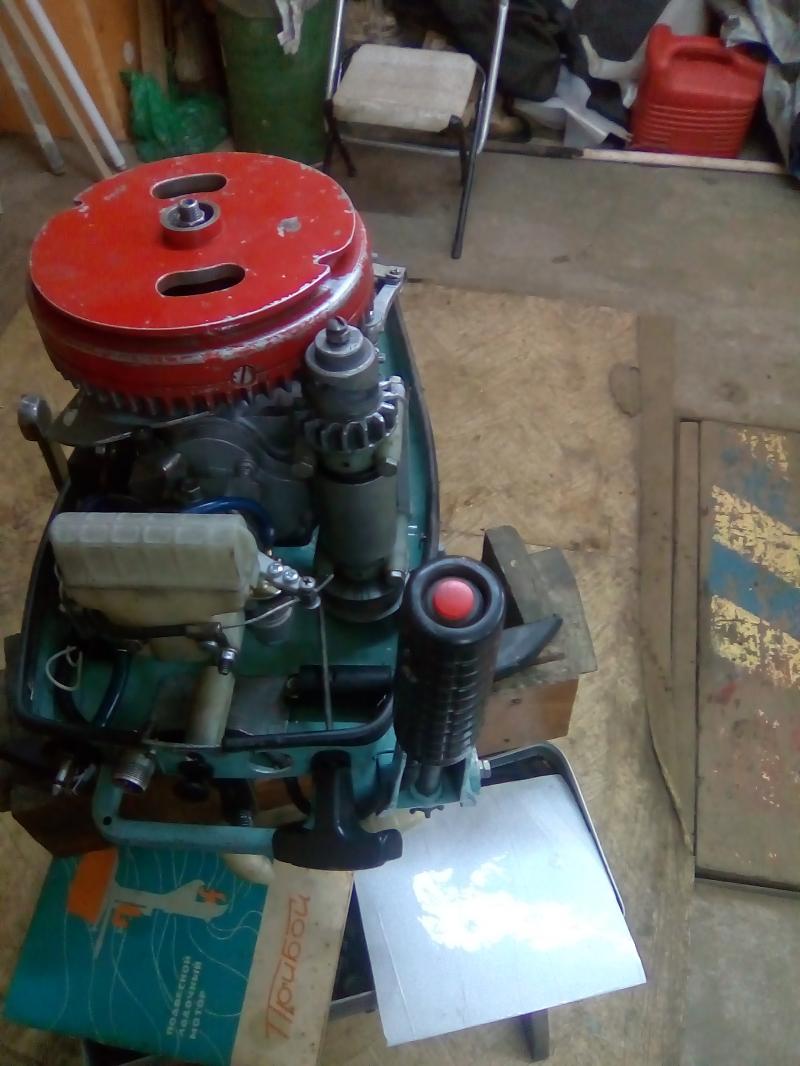

Без колпака



другой ракурс



то же

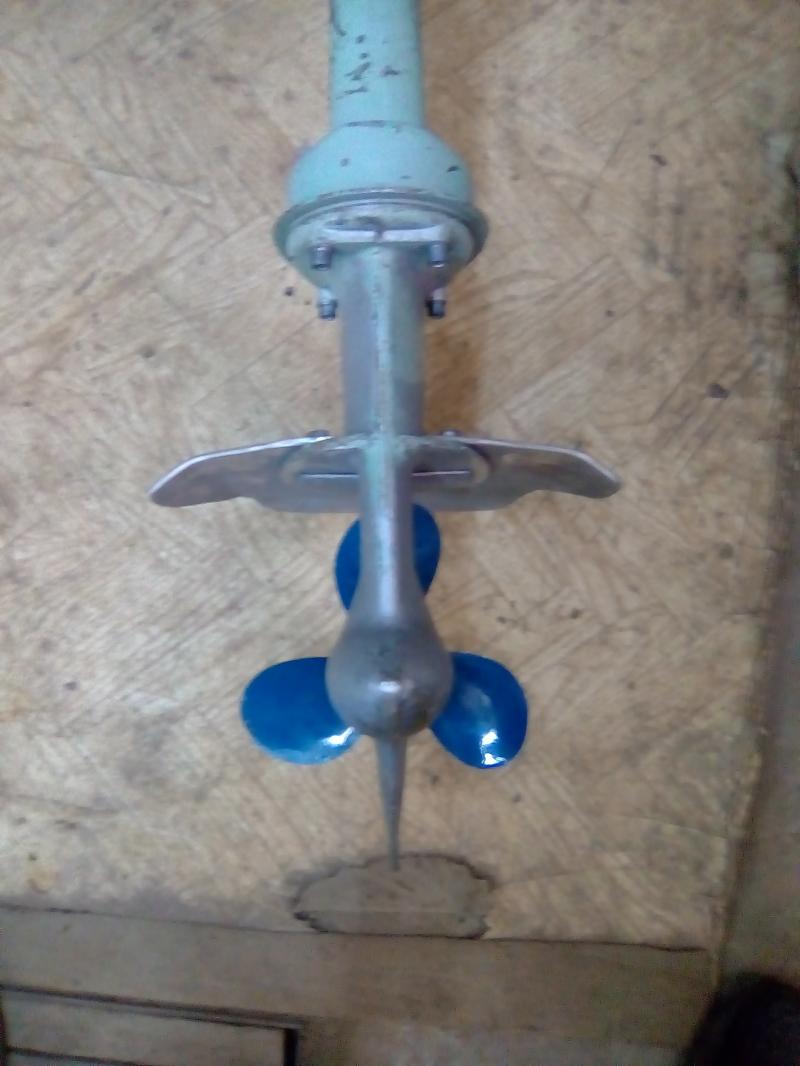

нижняя часть

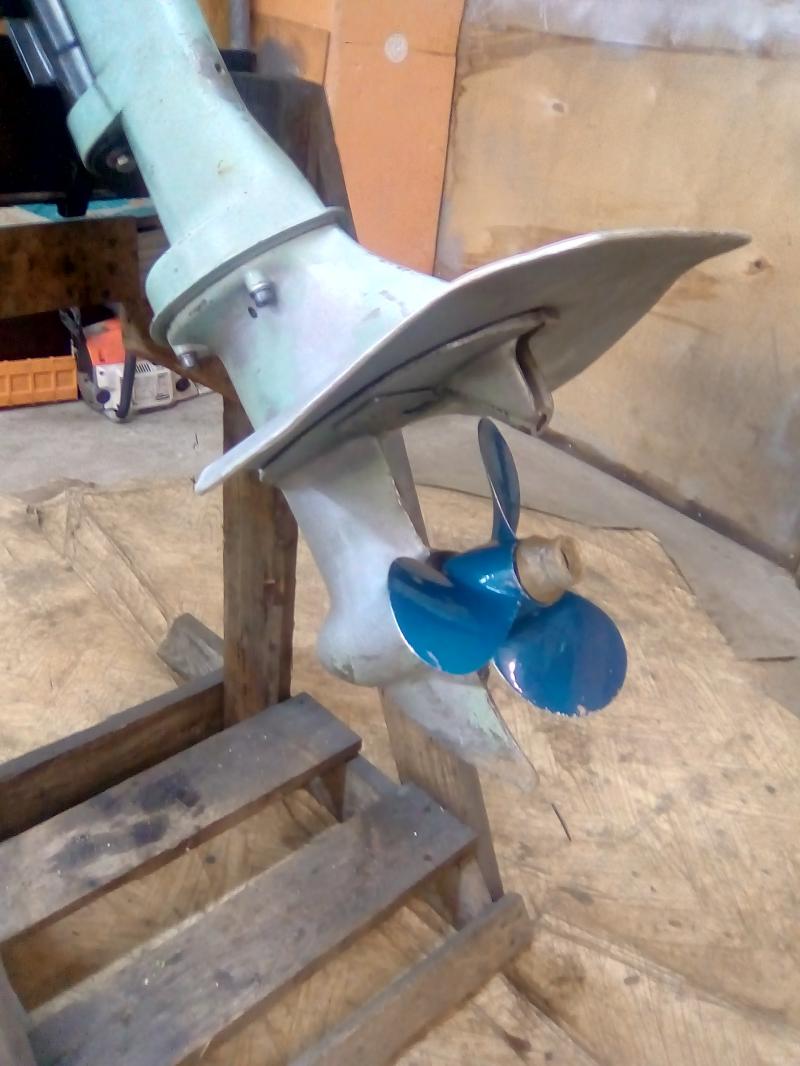

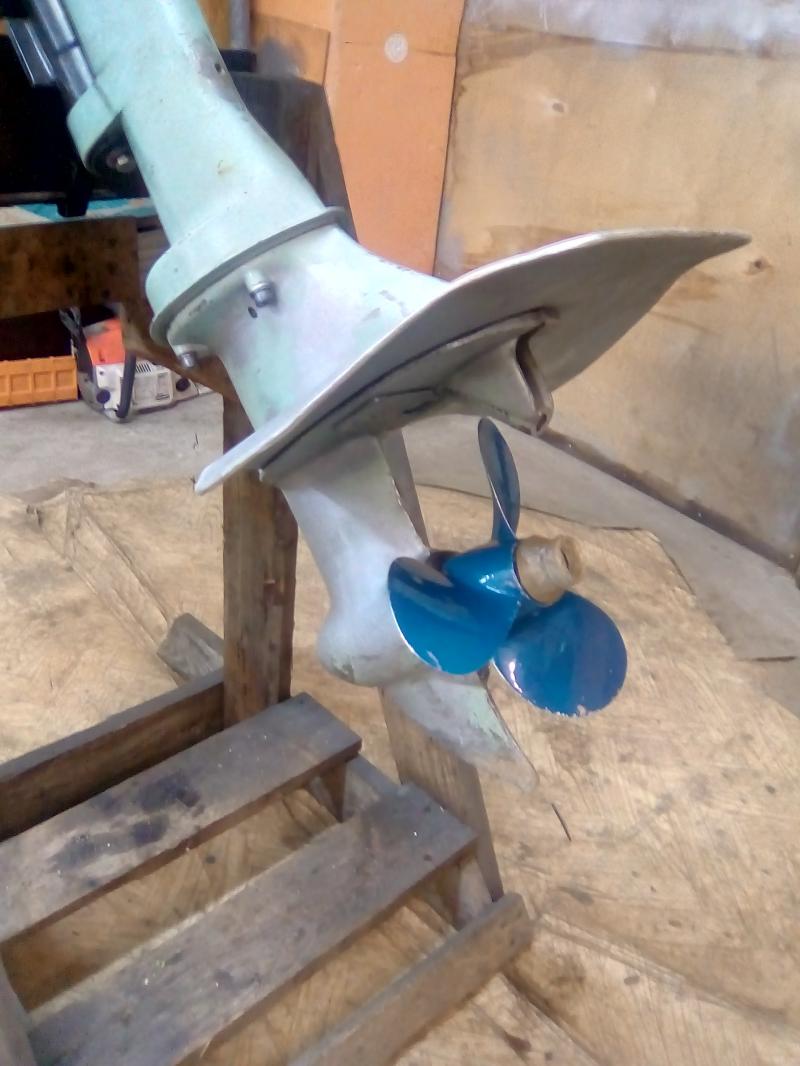

гидрокрыло



винт



размер винта


Вложения

  • 88 КБ Просмотры: 1 435
  • 84,8 КБ Просмотры: 1 506
  • 95,8 КБ Просмотры: 1 488
  • 97 КБ Просмотры: 1 444
  • 83,9 КБ Просмотры: 1 453
  • 79,7 КБ Просмотры: 1 543
  • 66,6 КБ Просмотры: 1 439
  • 70,7 КБ Просмотры: 1 530
  • 57,2 КБ Просмотры: 1 500

dima842

старшина 1ст.
Регистрация
15.09.2016
Сообщения
89
Карма
13
Город
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Про карбюратор и насос по подробнее пожалуйста.
Зажигание - самоделка на катушках от китаямопедок ?


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м

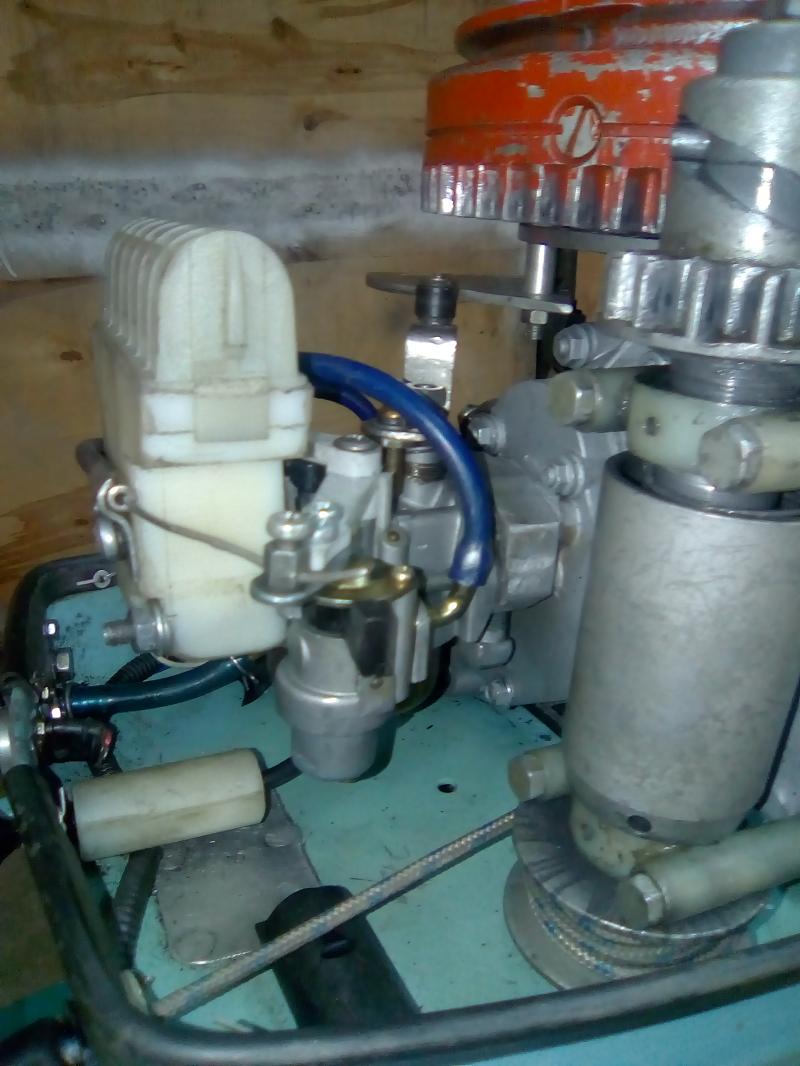

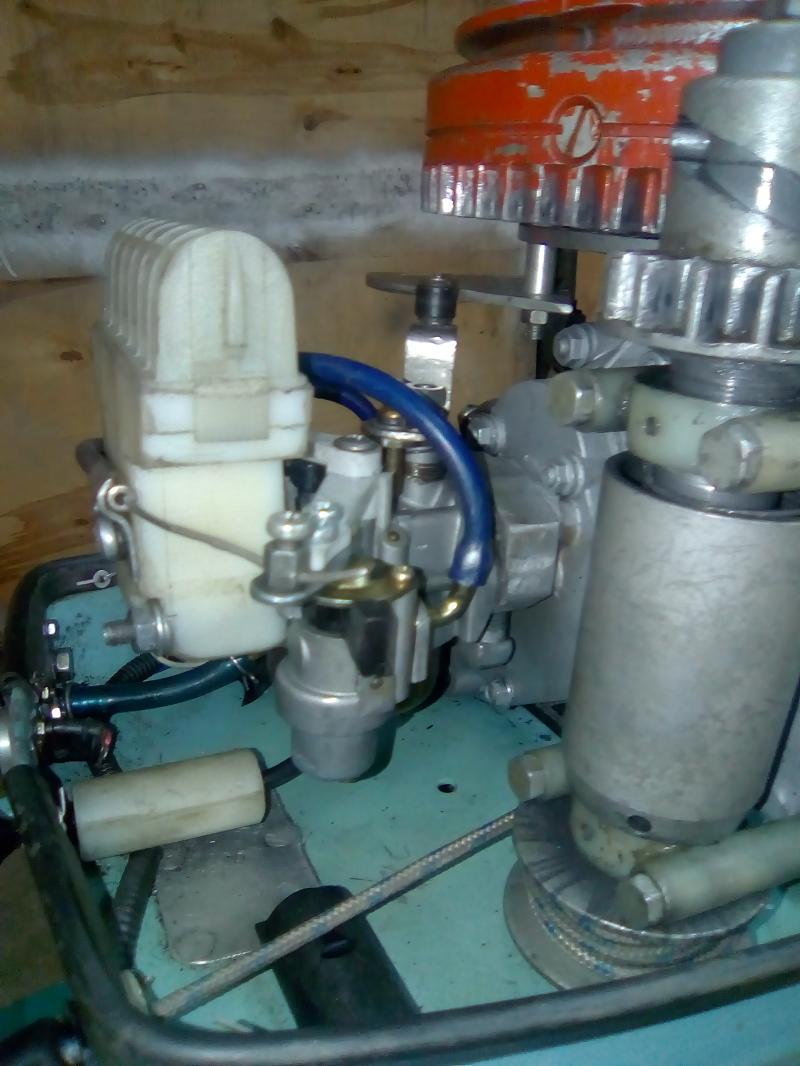

Карбюратор мотор Лифан 168F-2/170F или хонда GX-240/270 модель с отстойником Р19.
Просверлен главный топливный жиклер ф1,2мм, установлен регулировочный винт.
Воздухозаборник самодельный с креплением тросика подсоса, сетка-фильтр от бензопилы.

Бензонасос Хонда Dio, Lead, скутербайк Gyro.

Катушки зажигания скутер 4х т. 50-100 куб.см , Хонда Dio, Lead -50/90 их ставят на ветерок и вихрь. (без резисторные).

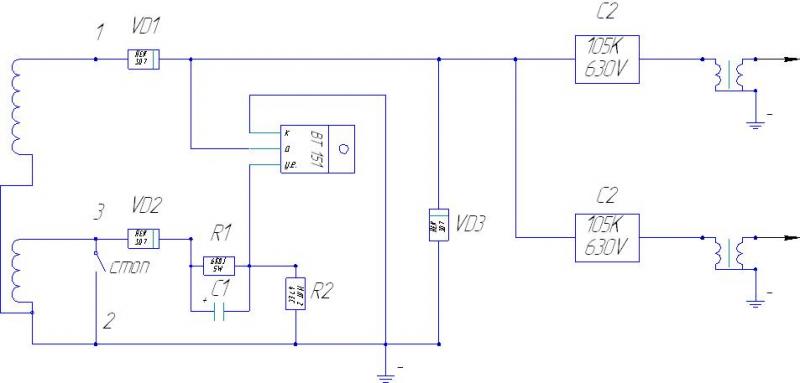

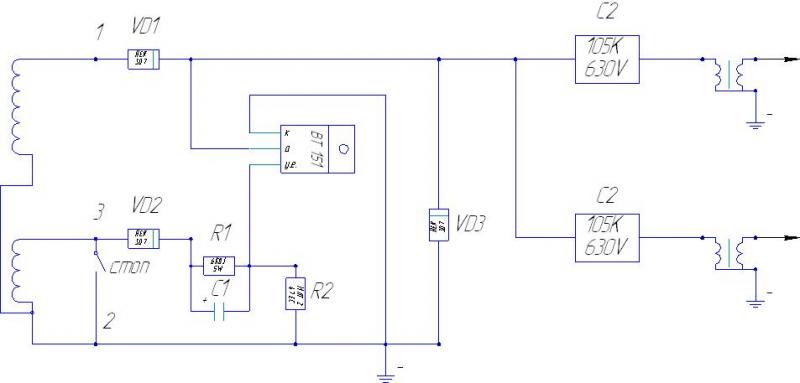

Зажигание было на форуме, собирал по этой схеме



Про карбюратор его установку и доработку, а также топливную систему я напишу позже, но с картинками и размерами.


Вложения

Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Начну пожалуй с редуктора


Вложения

Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м

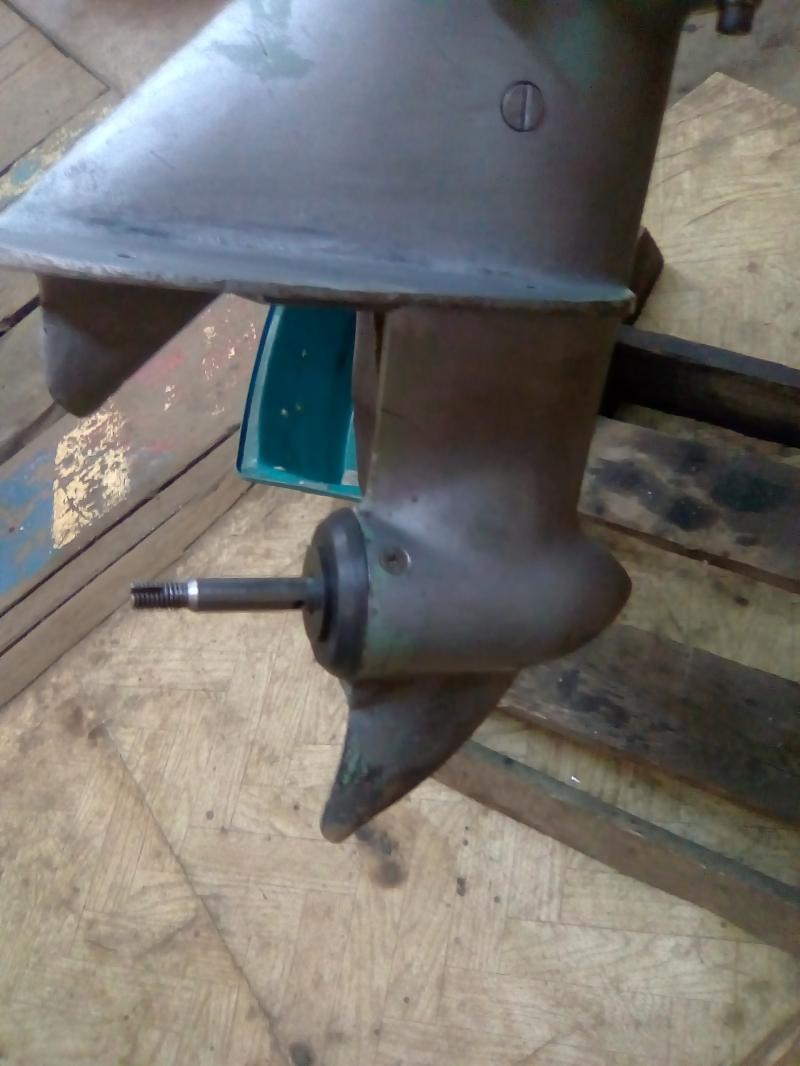

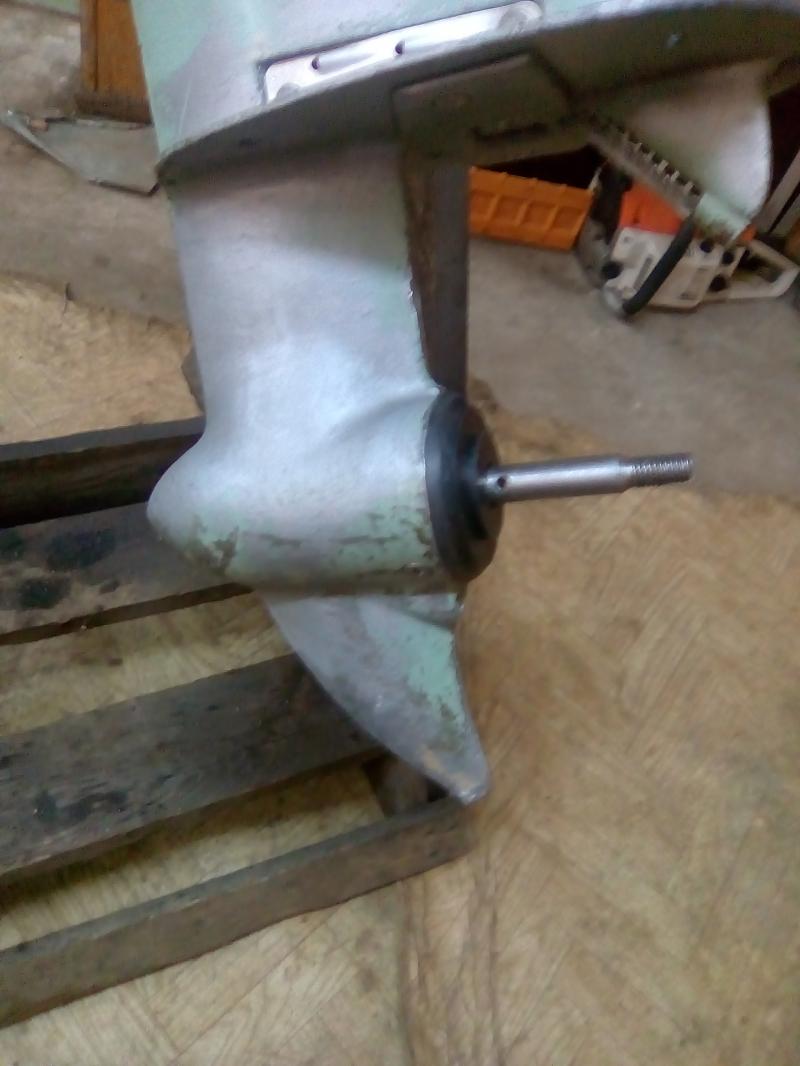

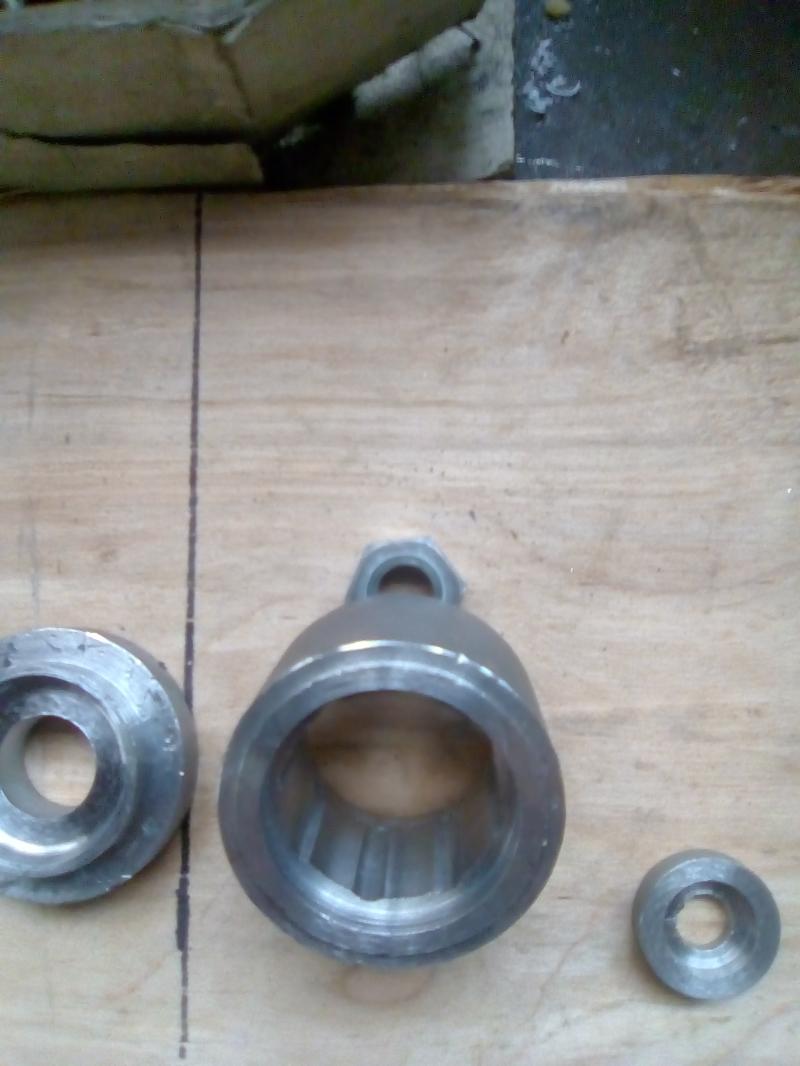

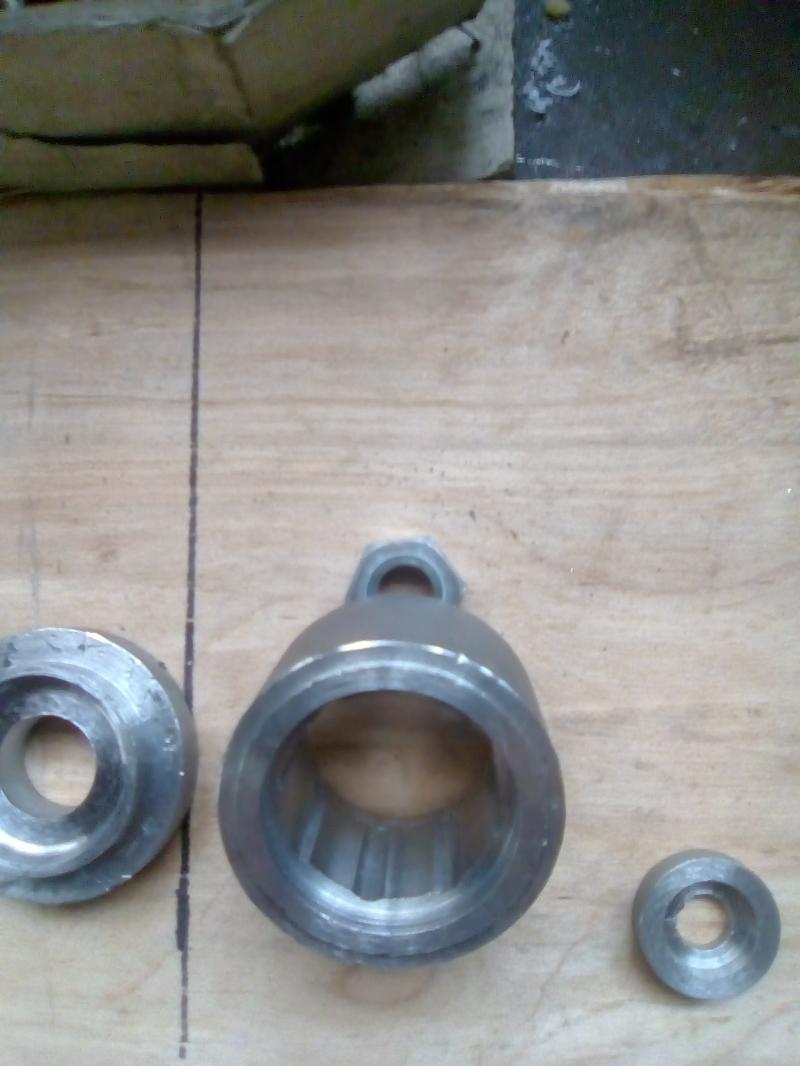

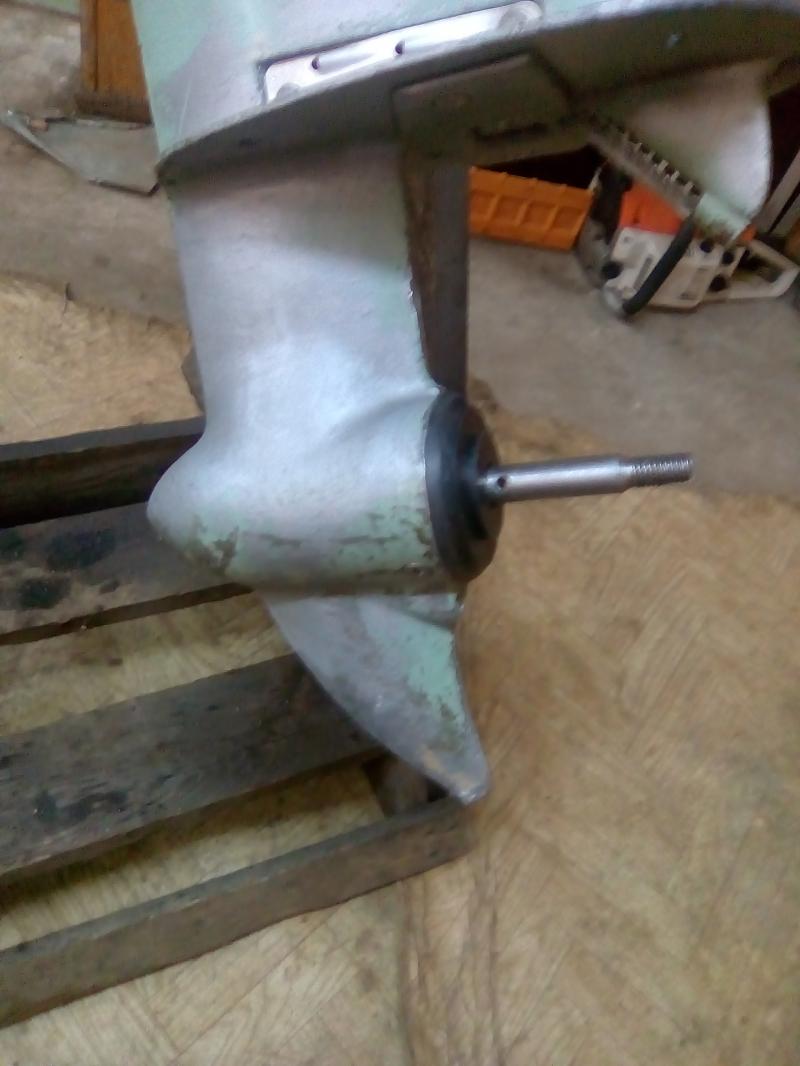

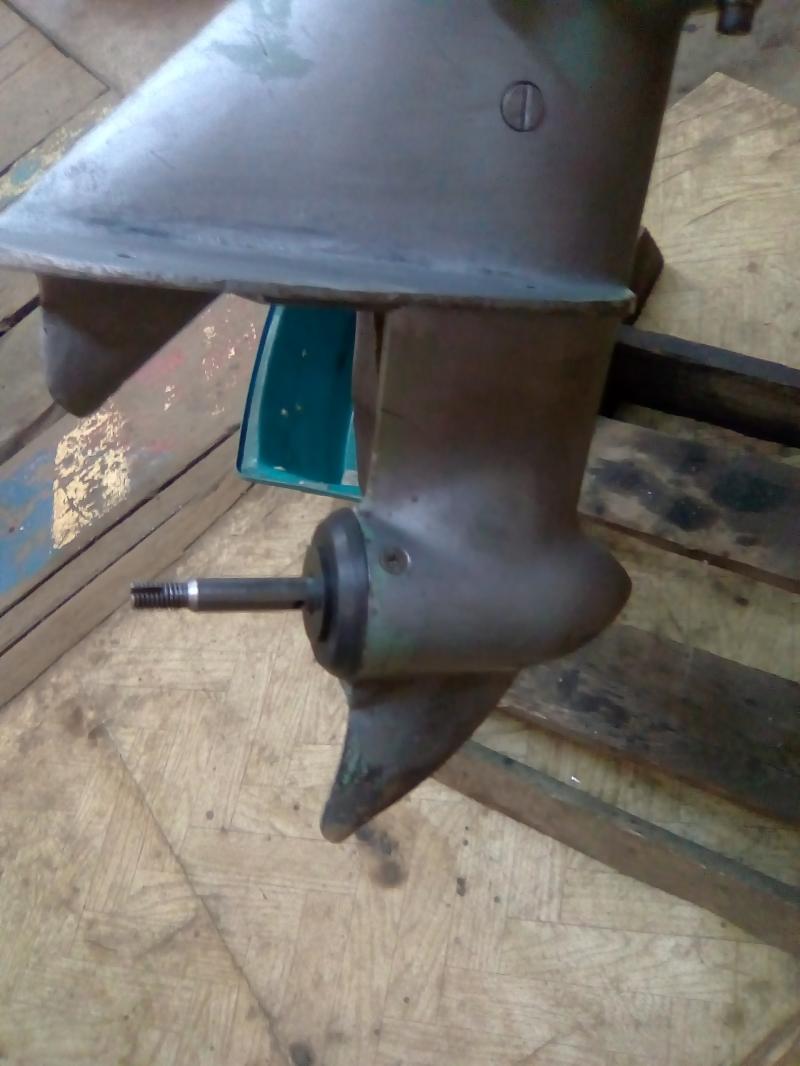

Гребной вал собран на подшипниках отверстие под шпонку смещено на 10мм в сторону выхлопа, это связано с кавитационными процессами, а также установкой гидрокрыла.

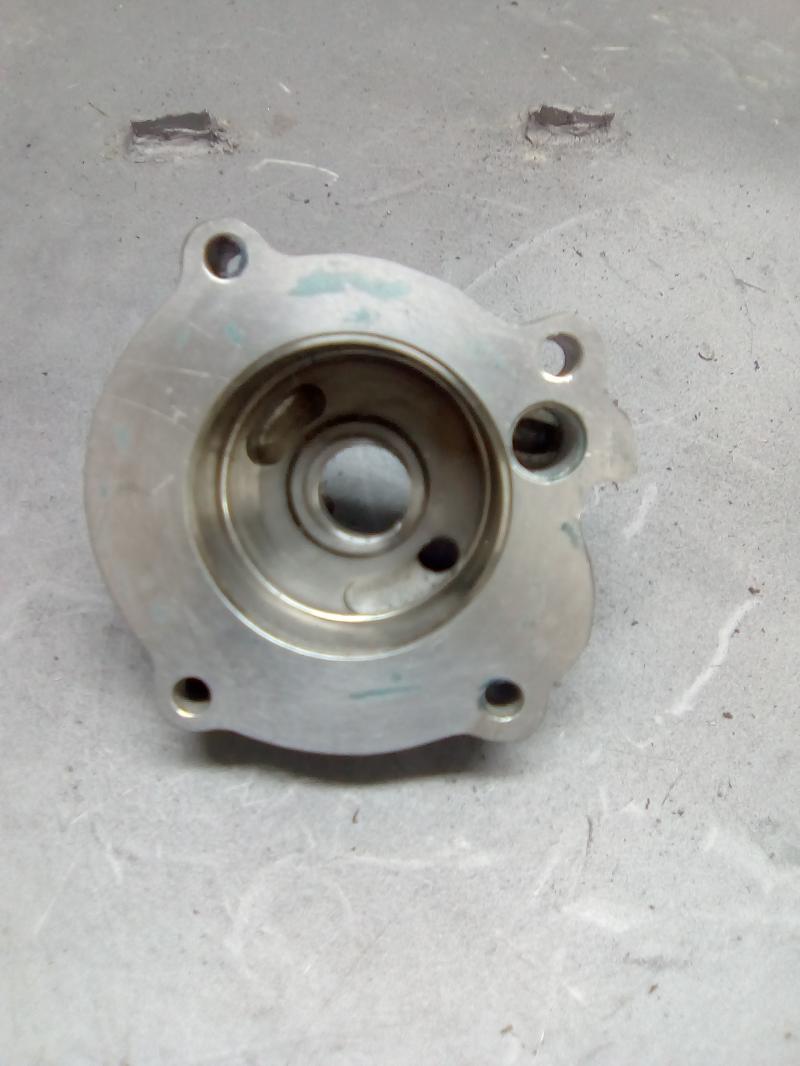

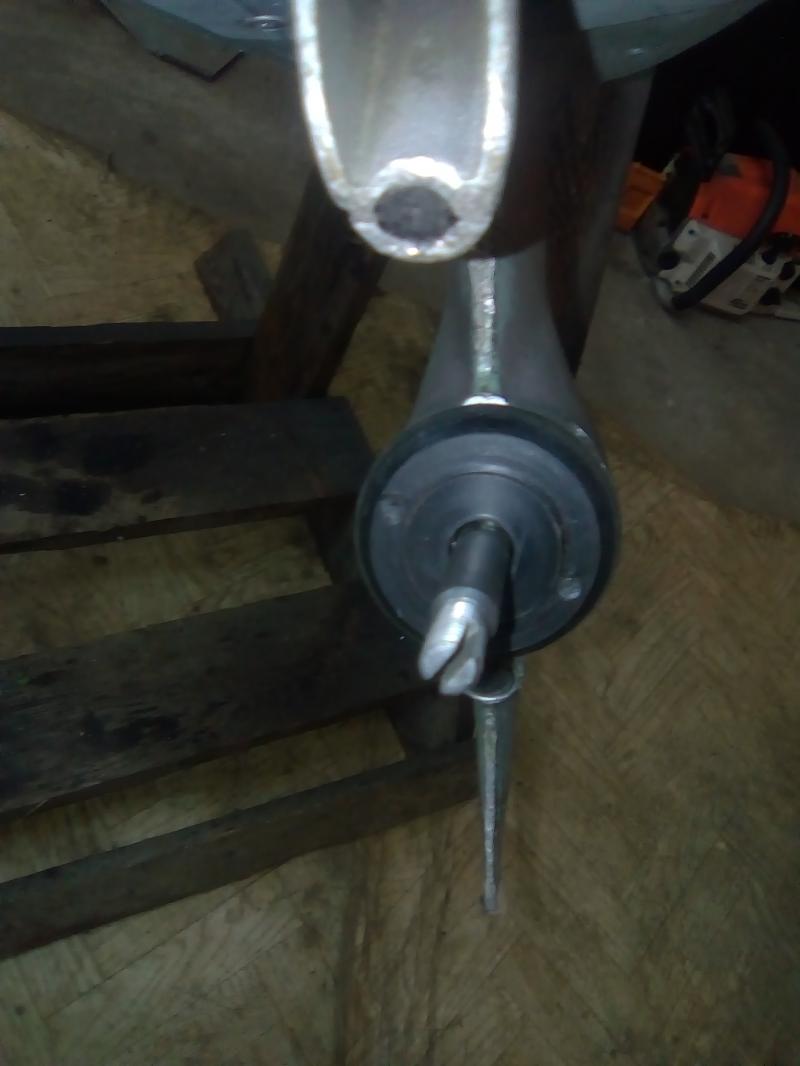

Крышка редуктора выполнена с двумя сальниками и переходником под гребной винт.



Крепление крышки редуктора осуществляется с помощью двух винтов через 180 градусов и корпуса.


Вложения

Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м

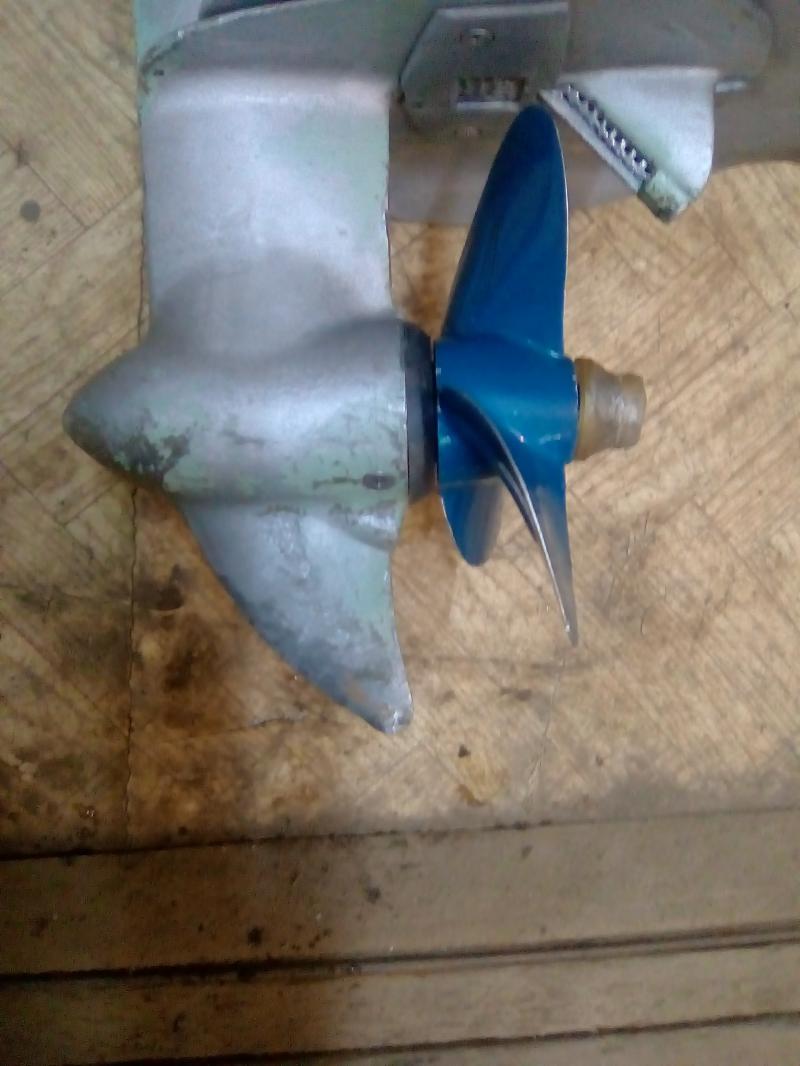

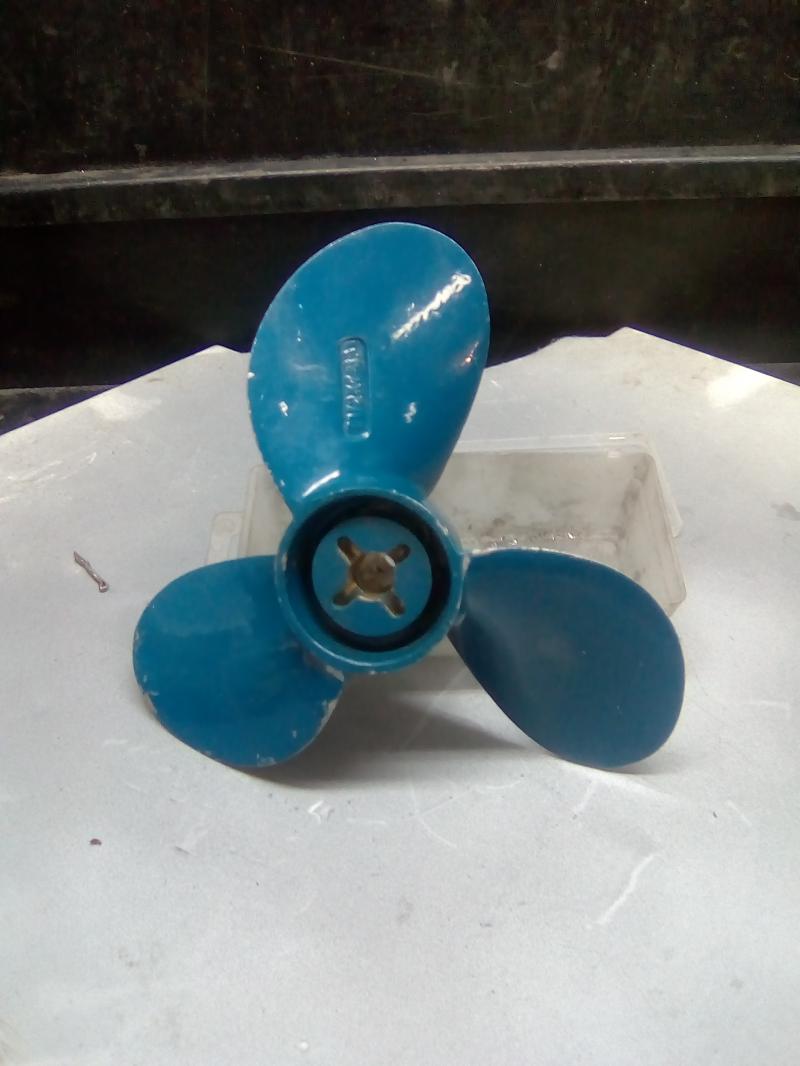

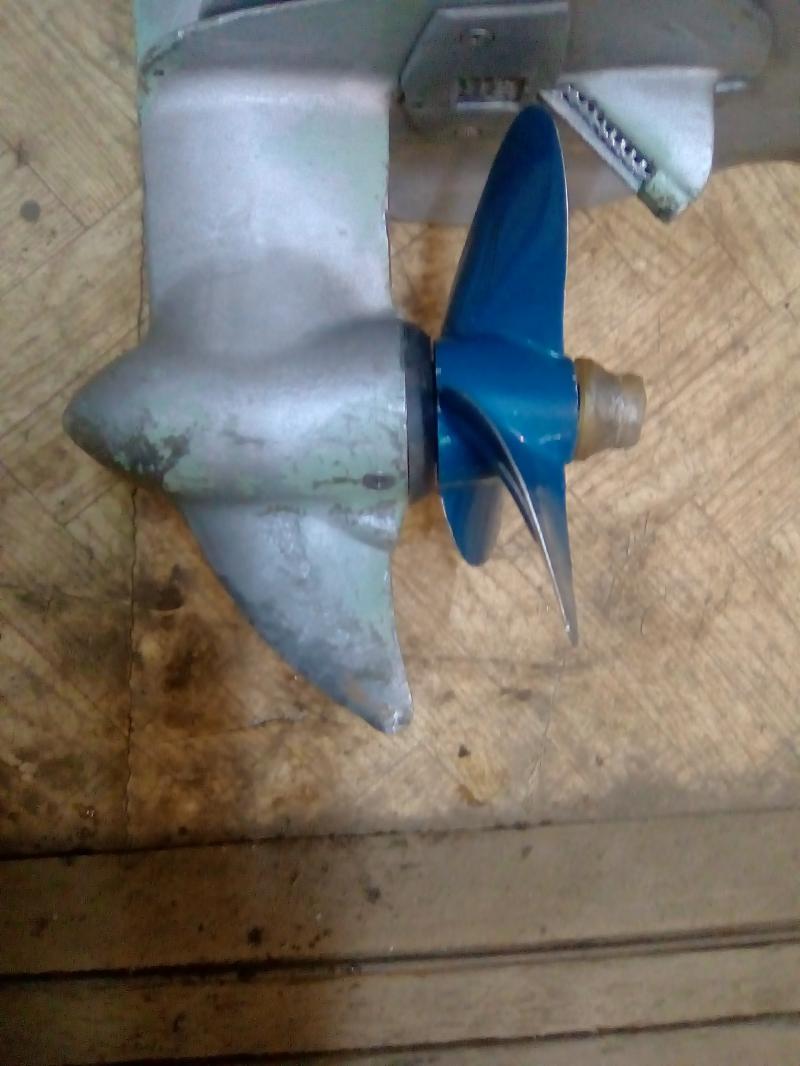

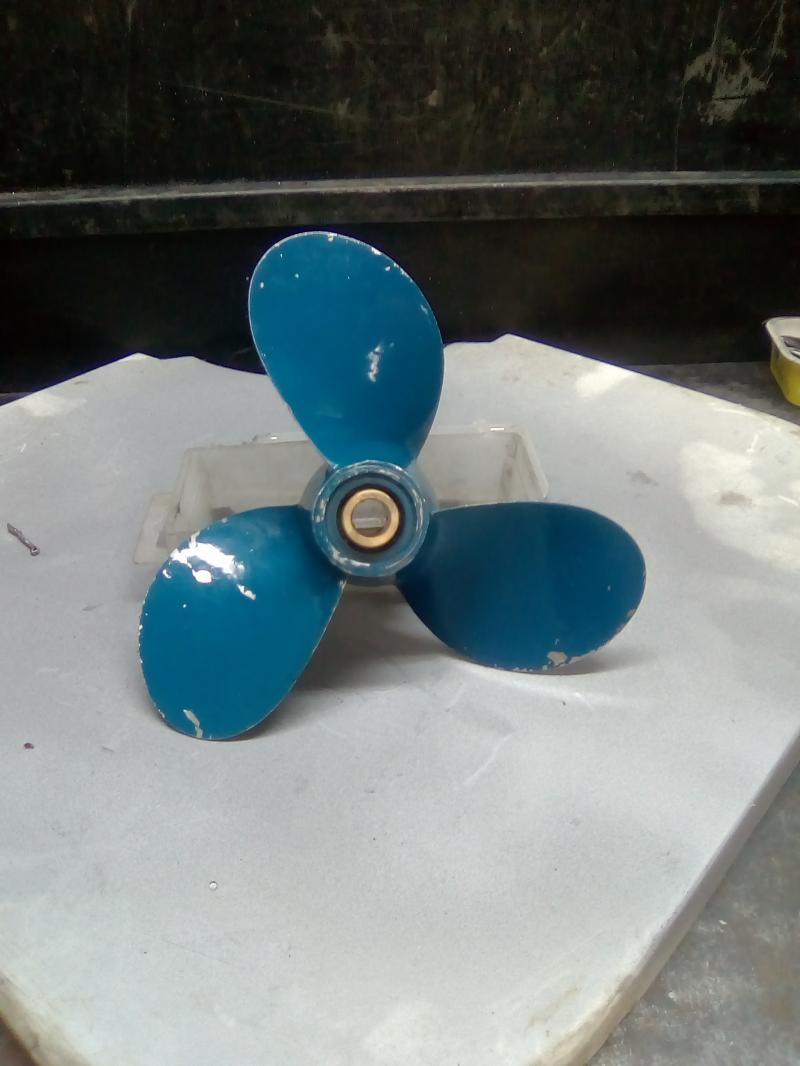

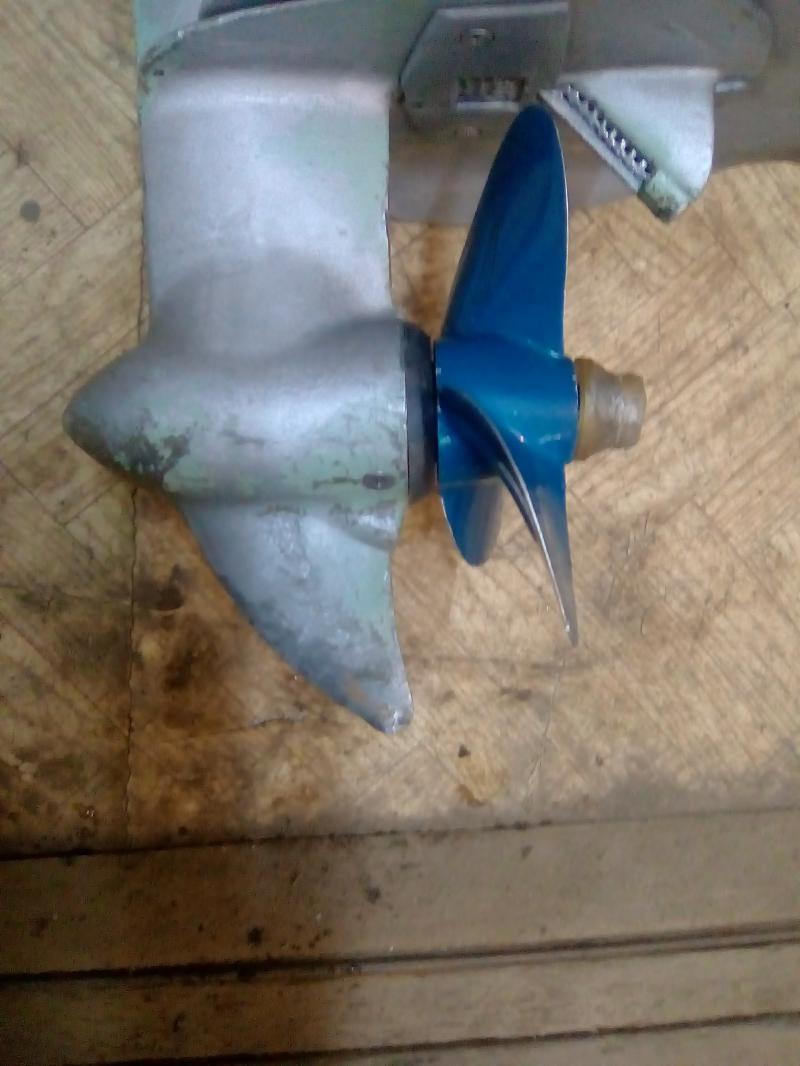

Гребной винт размер 7,5х7

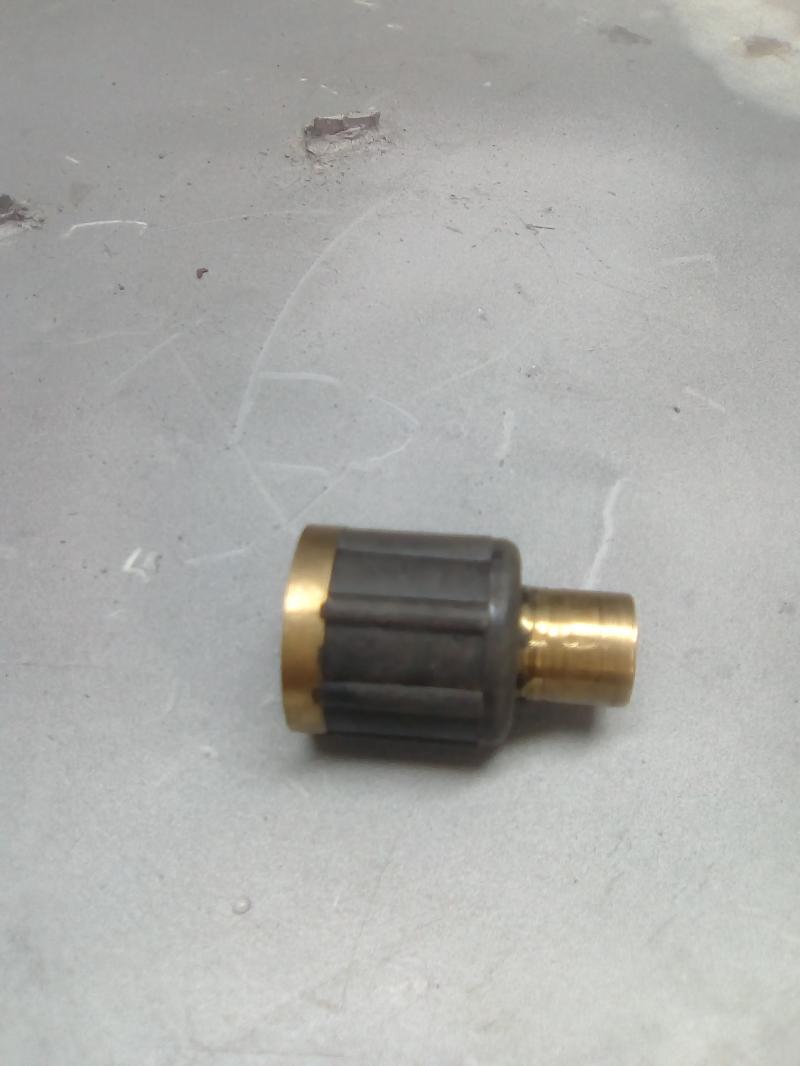

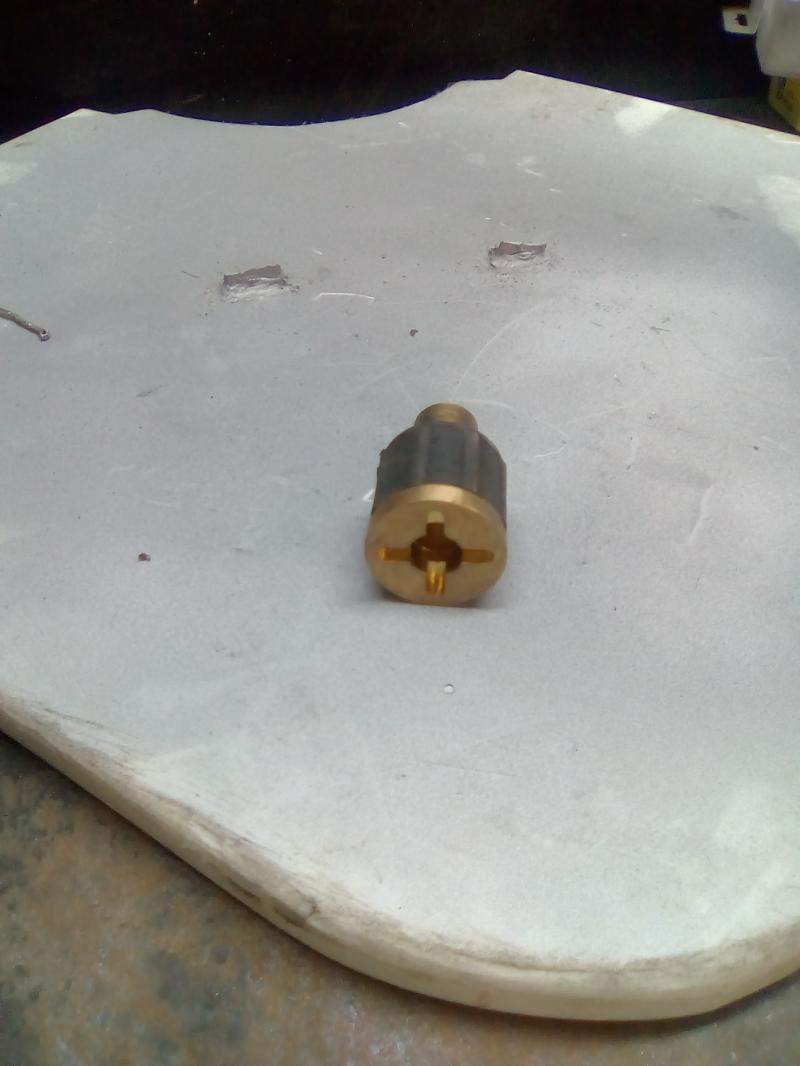

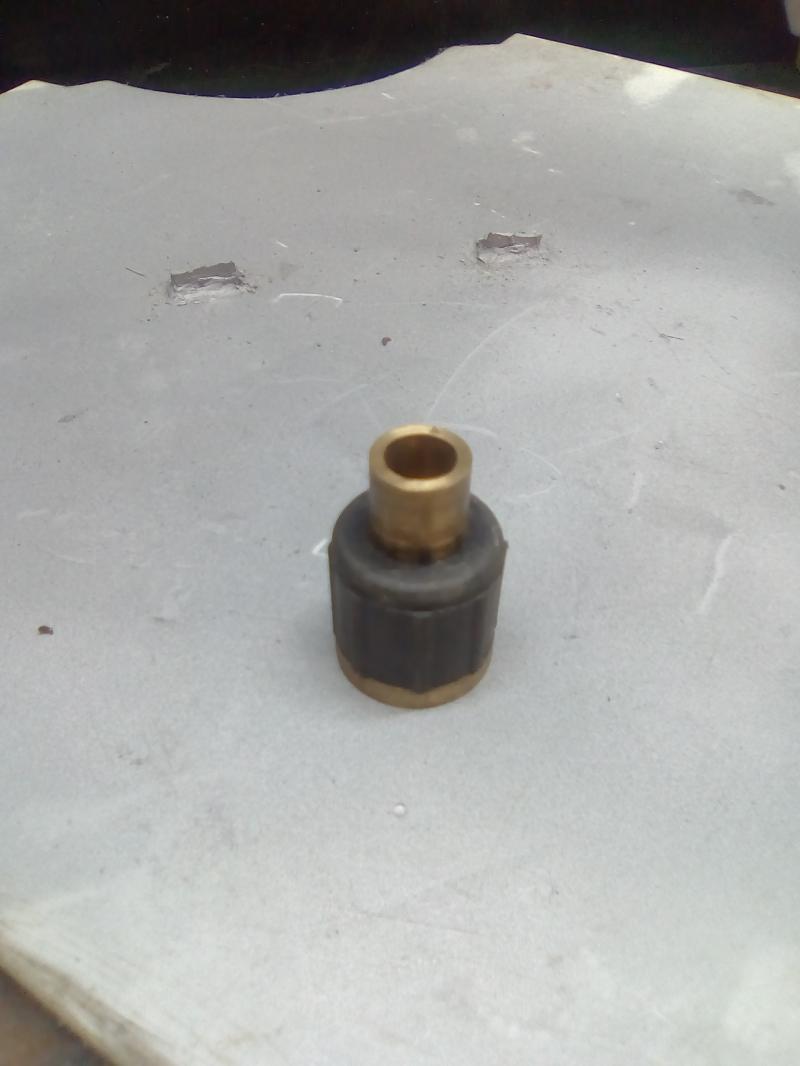

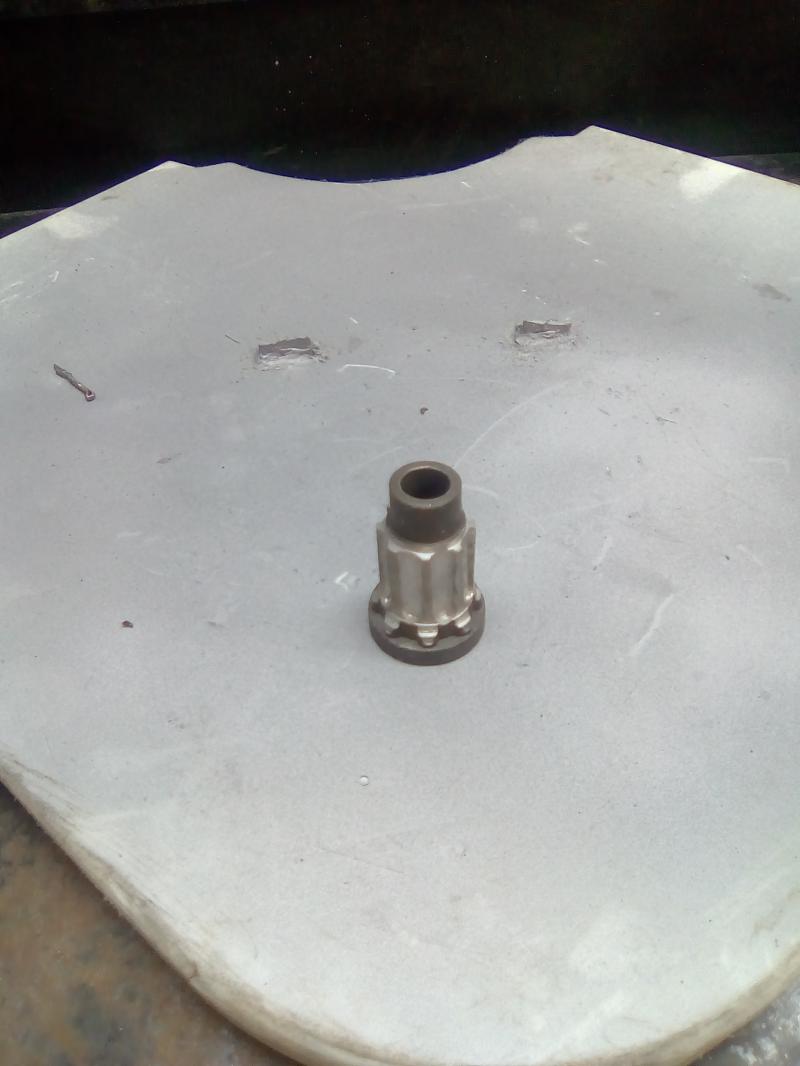

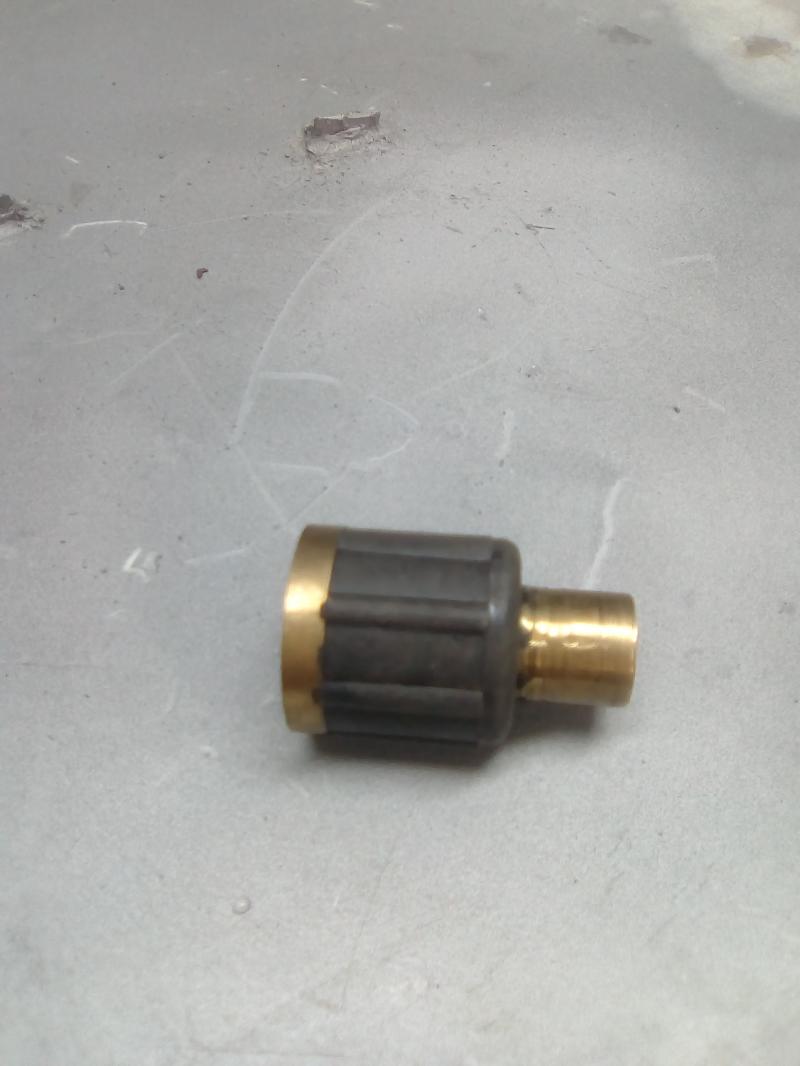

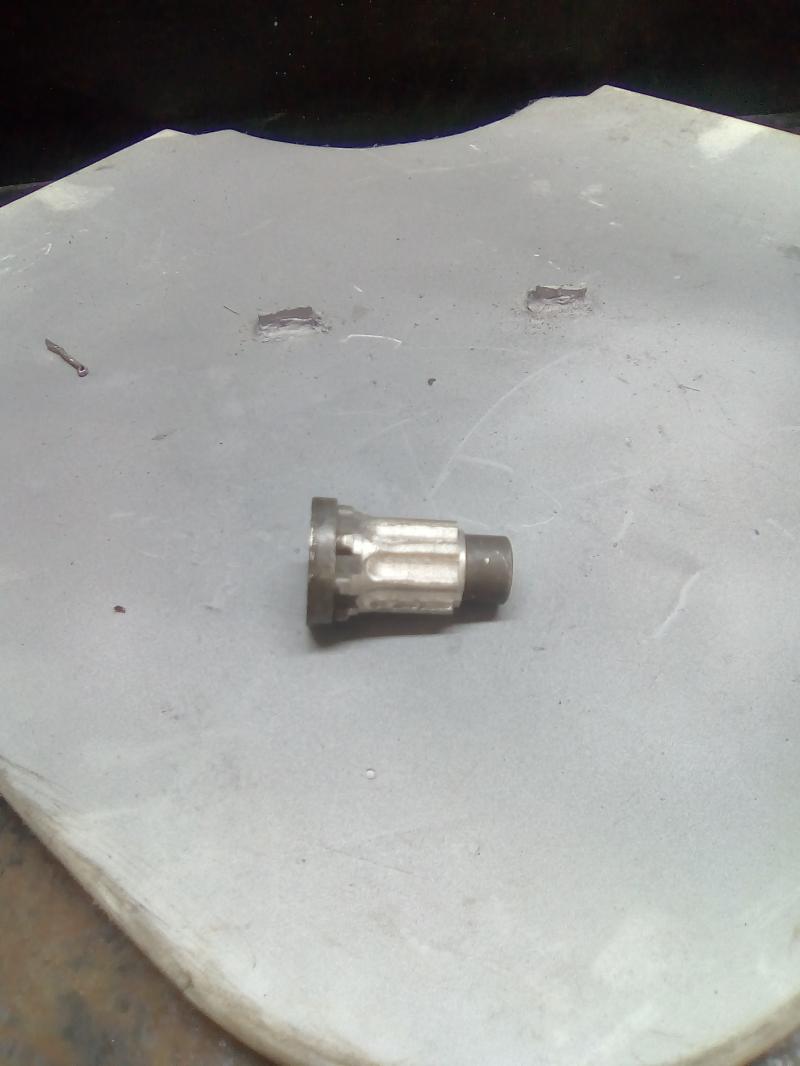

Изготовление втулки для перехода на прибой.

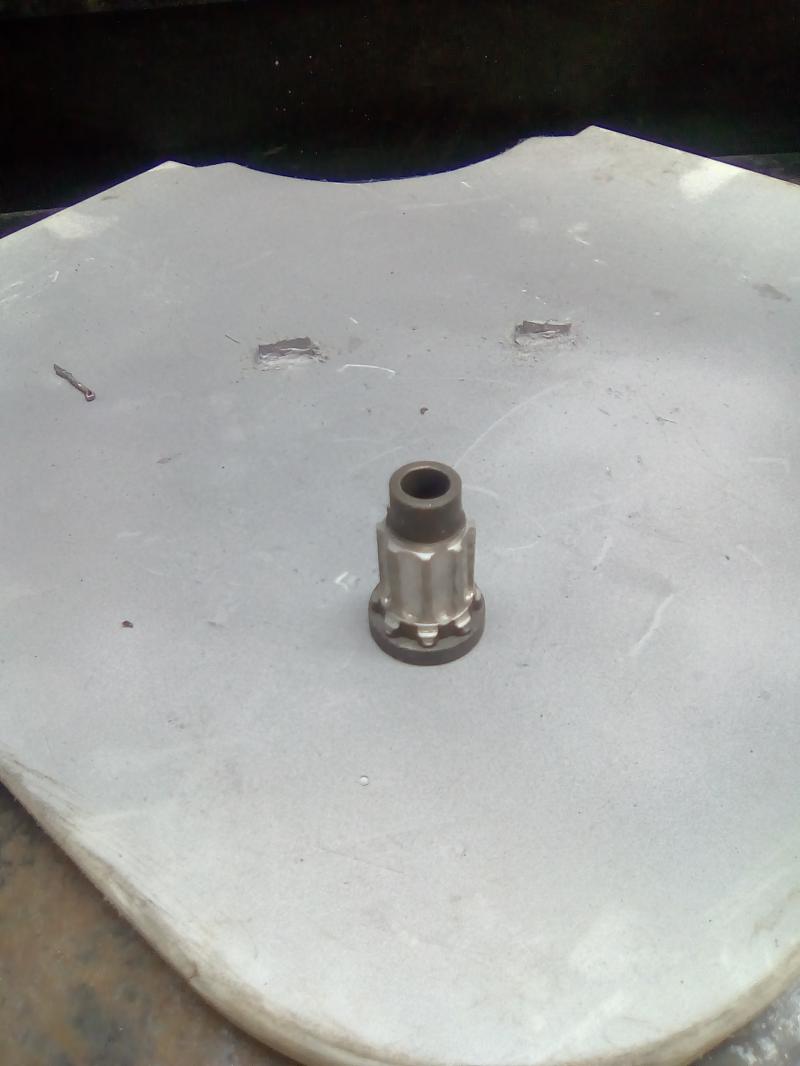

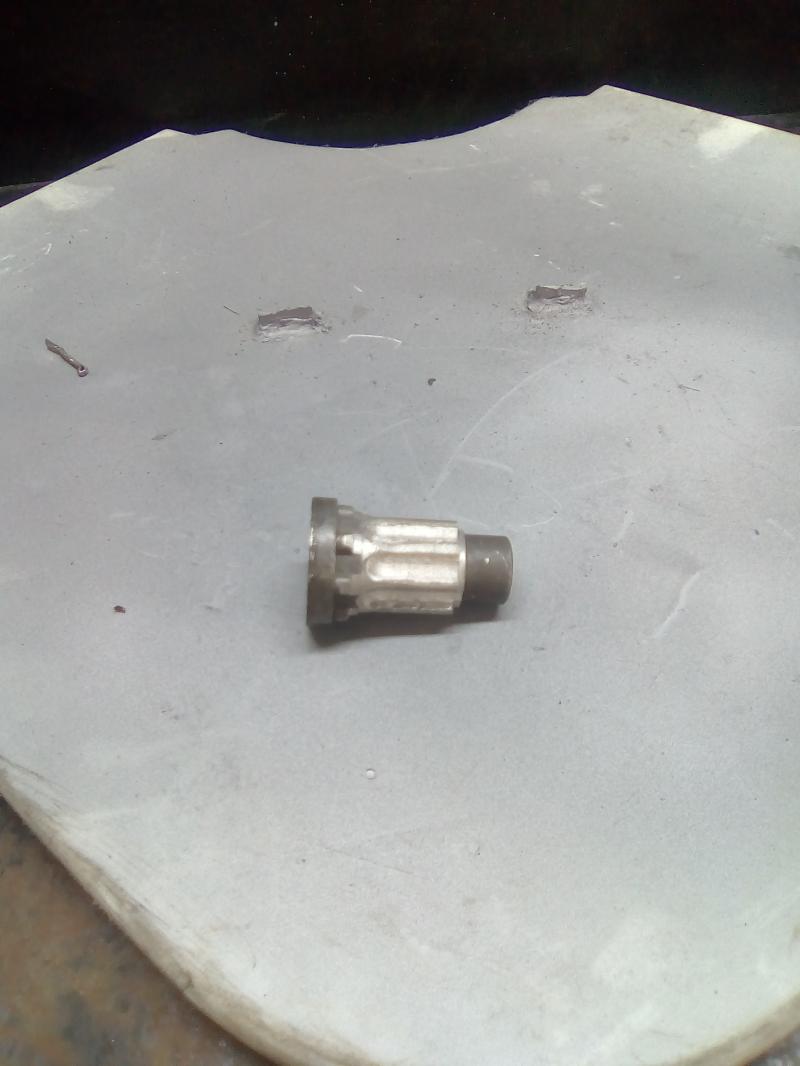

За основу была взята втулка от родного винта



проточена и про фрезерованы пазы под дальнейшее спекание с резиной

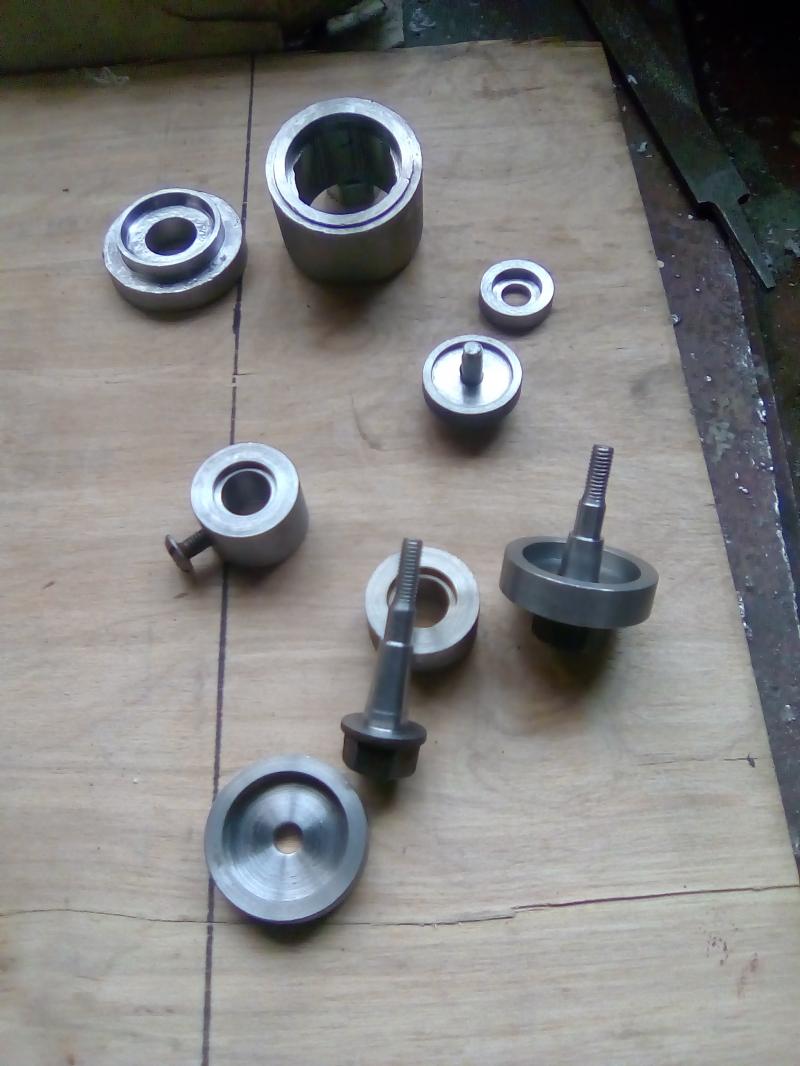

Изготовлена пресс-форма для спекания



И пошел процесс спекания...
Ну а дальше самое интересное резина не в какую не хотела свариваться с втулкой, пришлось браться за учебники, оказалось, что сплавы на основе алюминия без специального праймера не свариваются с резиной ( вот засада).
Опять за учебники искать выход и выход нашелся-сплавы на основе меди (использовал бронзу Браж9-4)

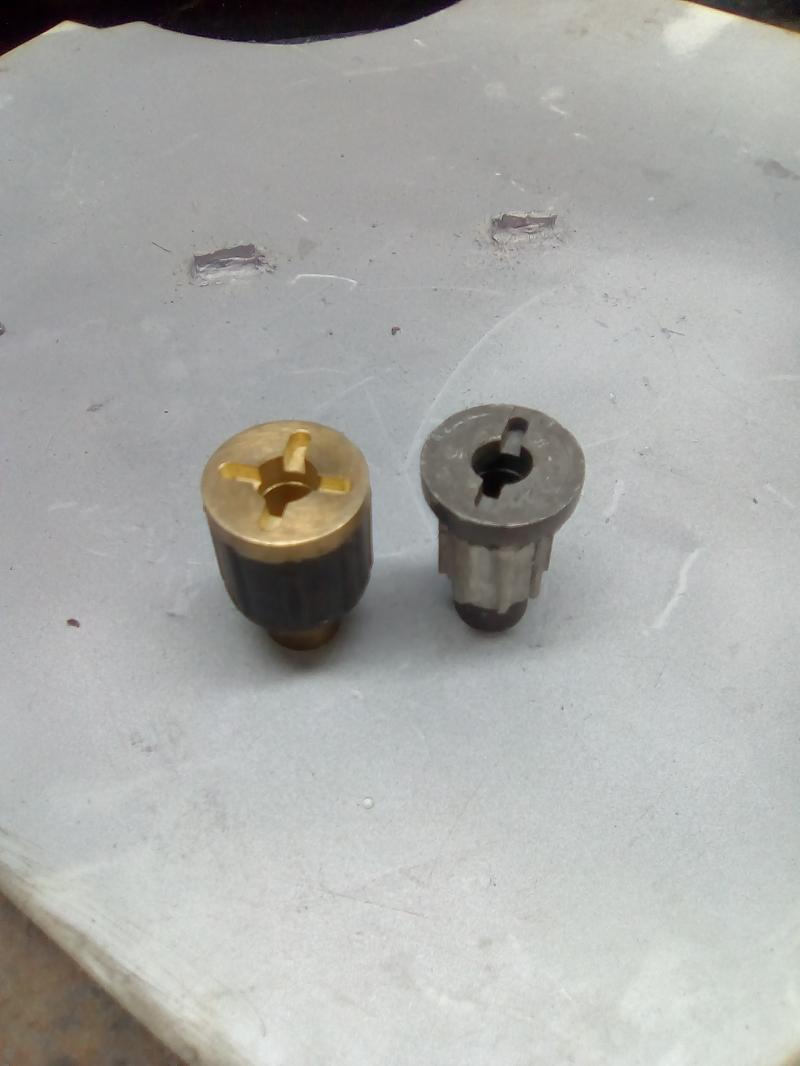

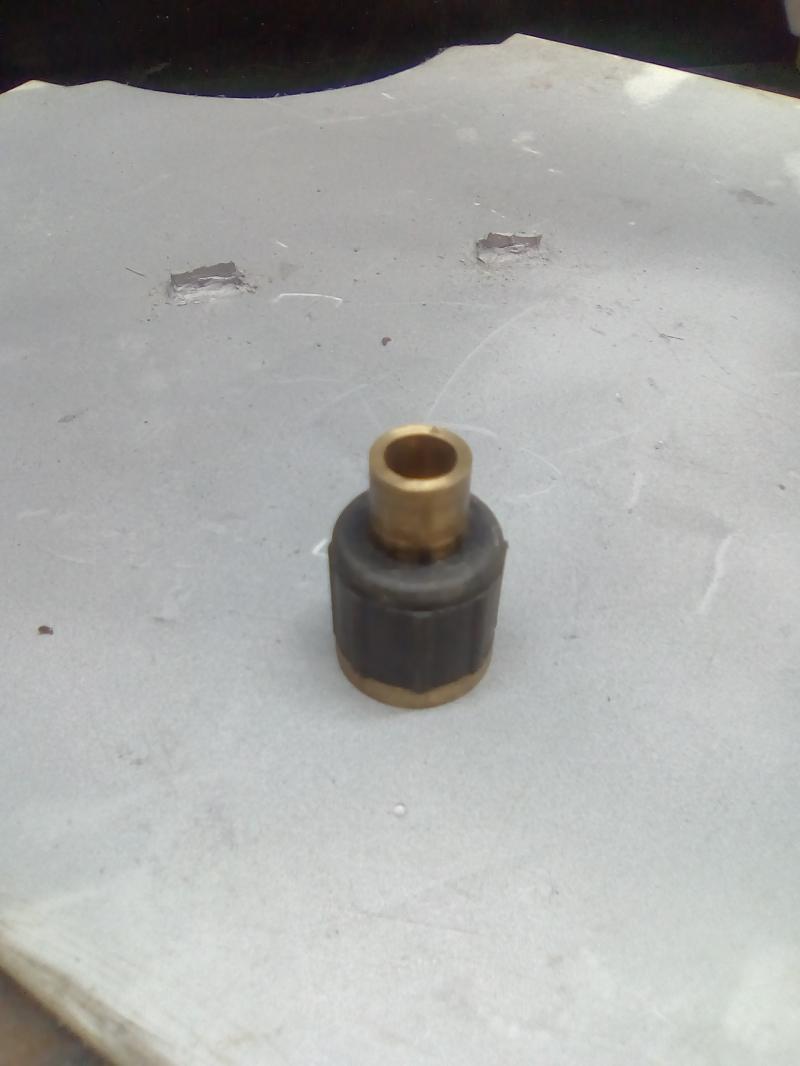

И снова процесс спекания, на сей раз удачный.



с разного ракурса

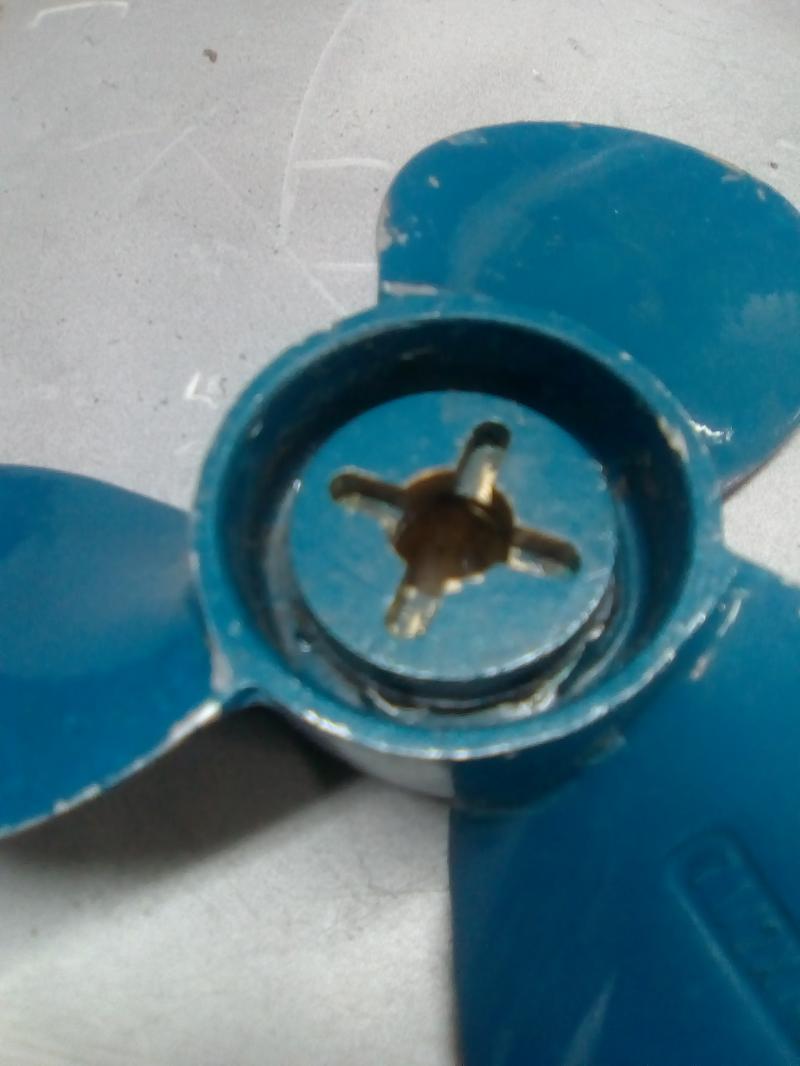

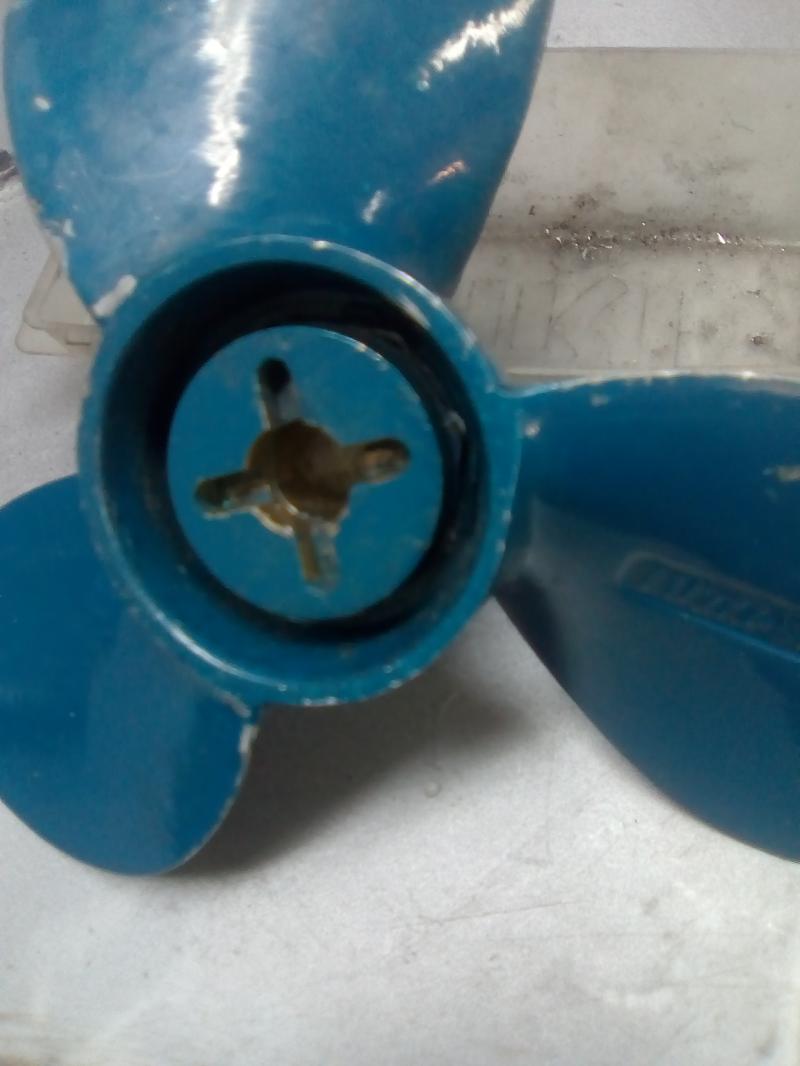

На самом гребном винте были изготовлены пазы для ребер демпфера, а на самой втулке ребра.

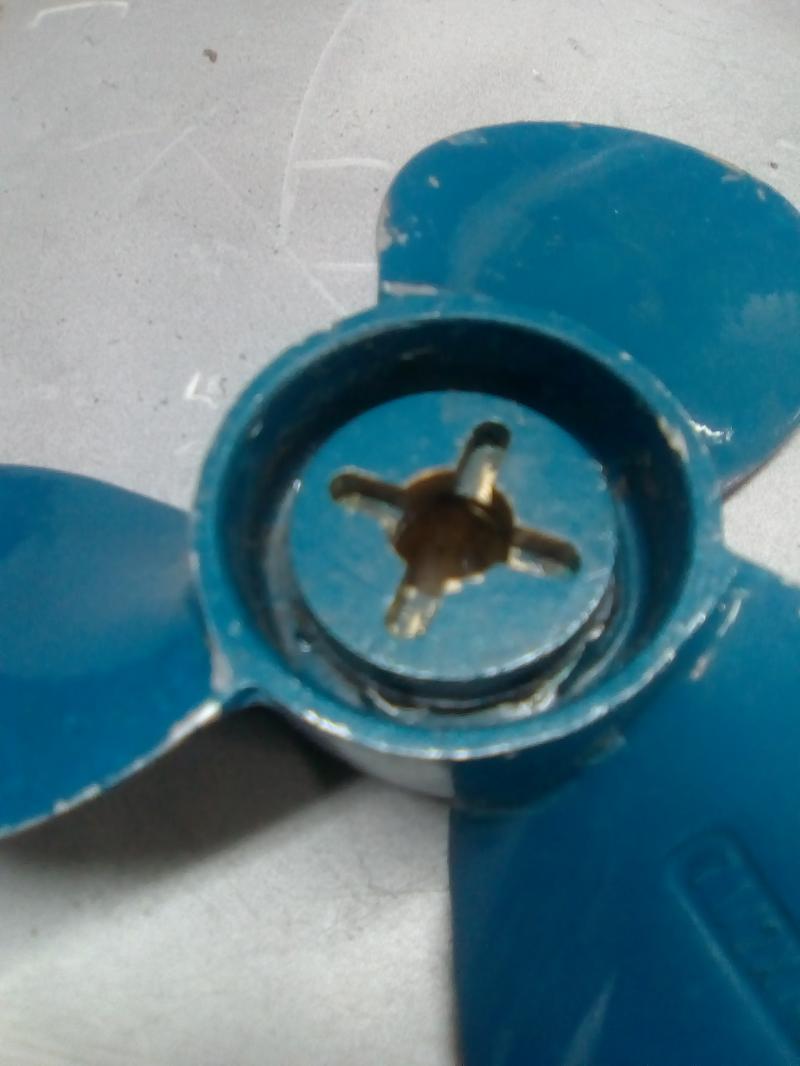

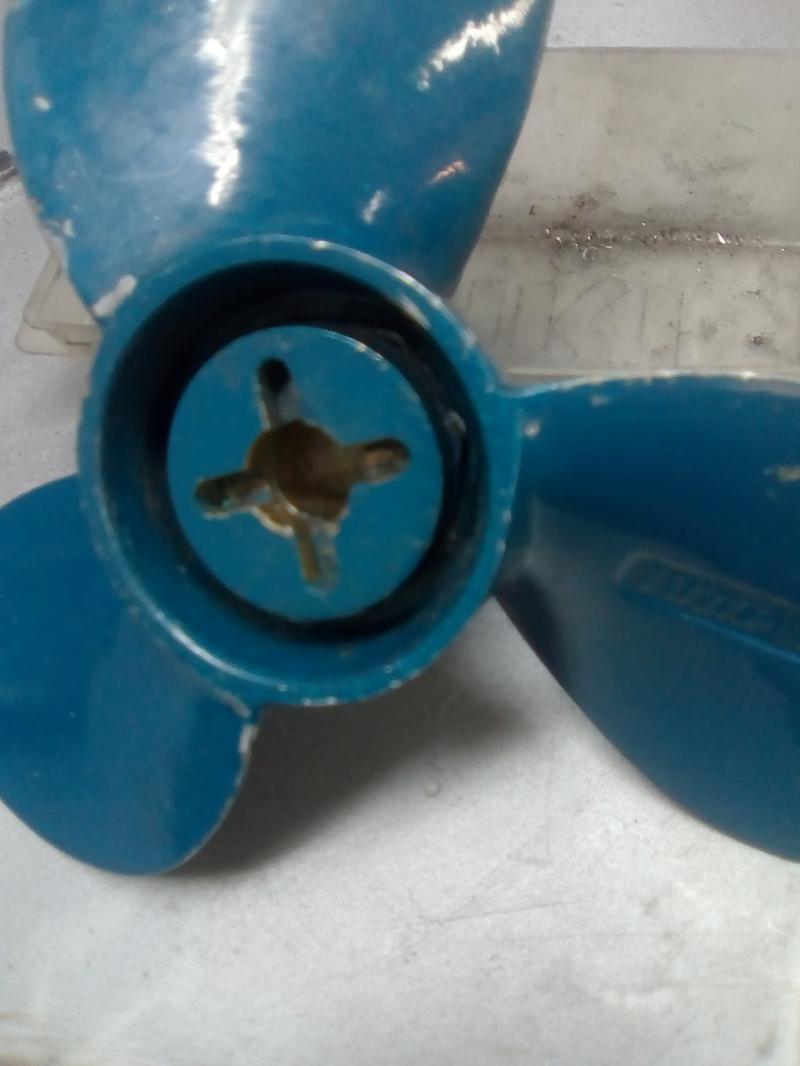

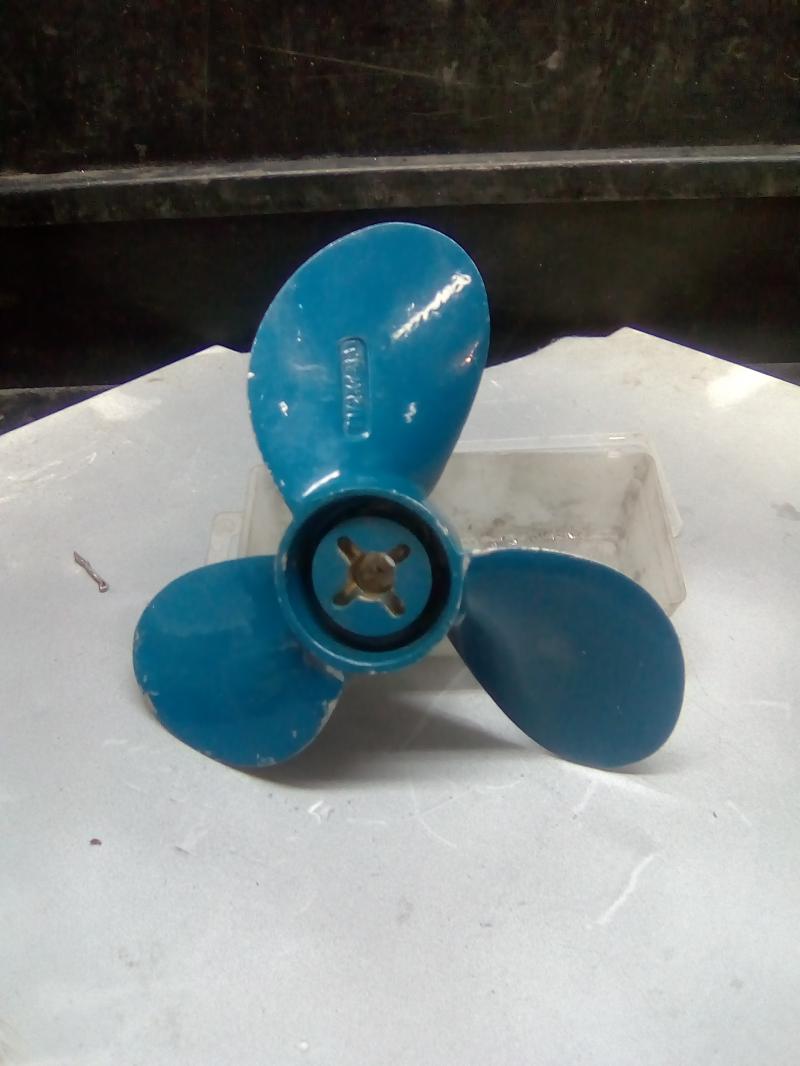

Втулку запрессовывал в винт



запрессовывалось туговато.



Но встала как родная.
Использовал резиновую смесь МБС 7В14


Вложения

dima842

старшина 1ст.
Регистрация
15.09.2016
Сообщения
89
Карма
13
Город
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8

Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Согласен, что есть винты, но к сожалению такие винты мотор не раскручивает (это не первый винт)
максимальный шаг 7 и то не при большой загрузке лодки, все что больше не докрут. Не берусь утверждать 100 процентов что это у всех, но на этом моторе и лодке это так. В перспективе буду ставить винт 7 1/4х6 bs для загрузки и выхода на глиссер.


dr Feelgood

капитан 3-го ранга
Регистрация
08.05.2012
Сообщения
533
Карма
56
Возраст
45
Город
г Магадан
Имя
Славик
Лодка
Yamaha FR-21, Ротан-520
Мотор
Yamaha-200 AETX, Yamaha-50 HMHOS, Suzuki DF 2.5, Suzuki DT 40
Просто класс!!! Работает как часики, за винт (втулку) отдельный класс :good: :good: :good:


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Спасибо.
Сегодня постараюсь рассказать про систему охлаждения, про ее небольшую доработку, а так же про попытку внедрения помпы от ветерка.


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м

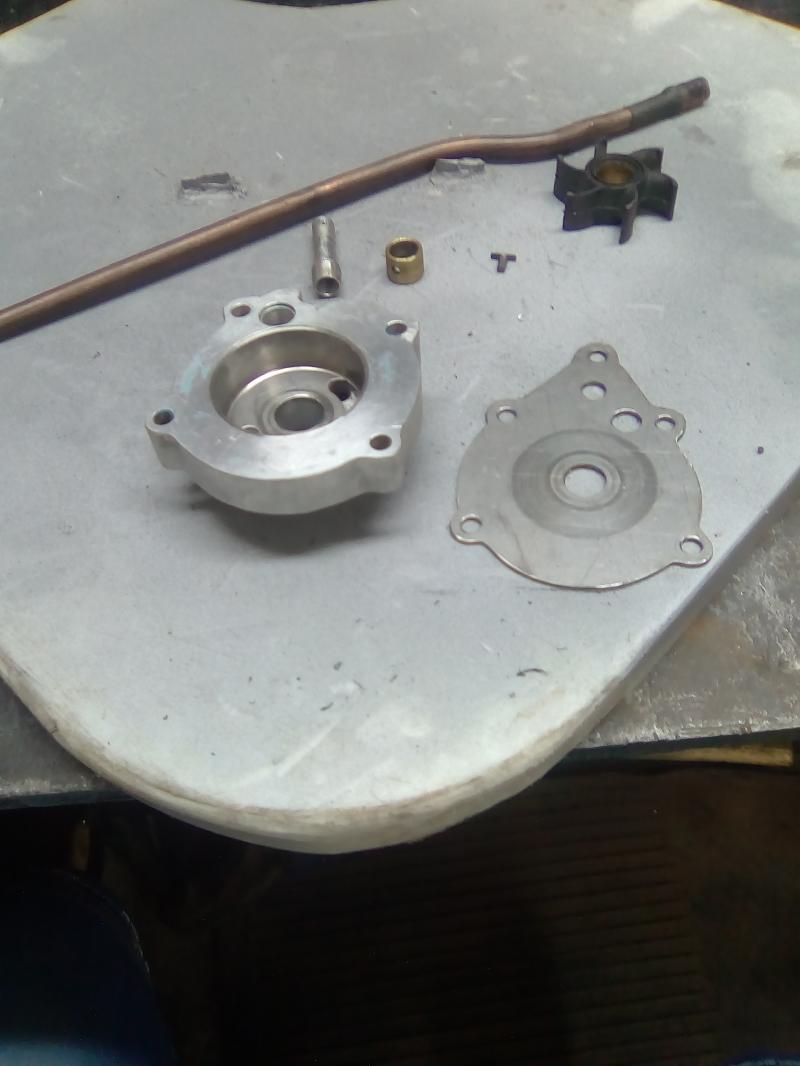

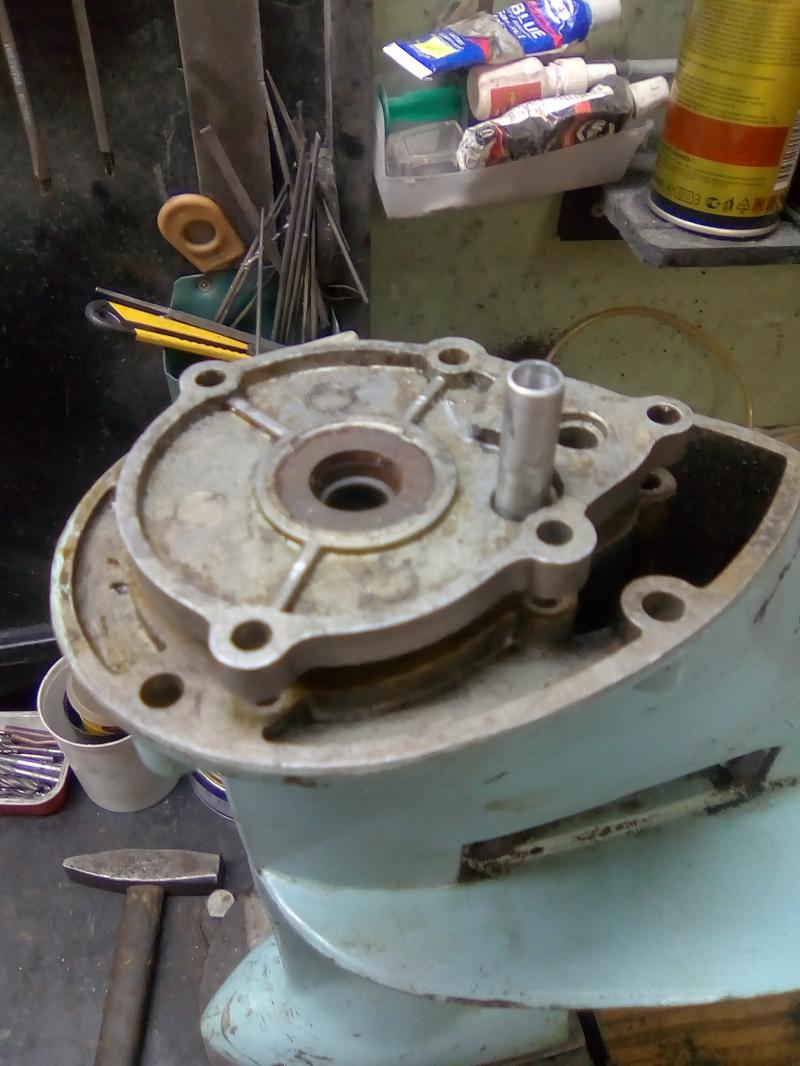

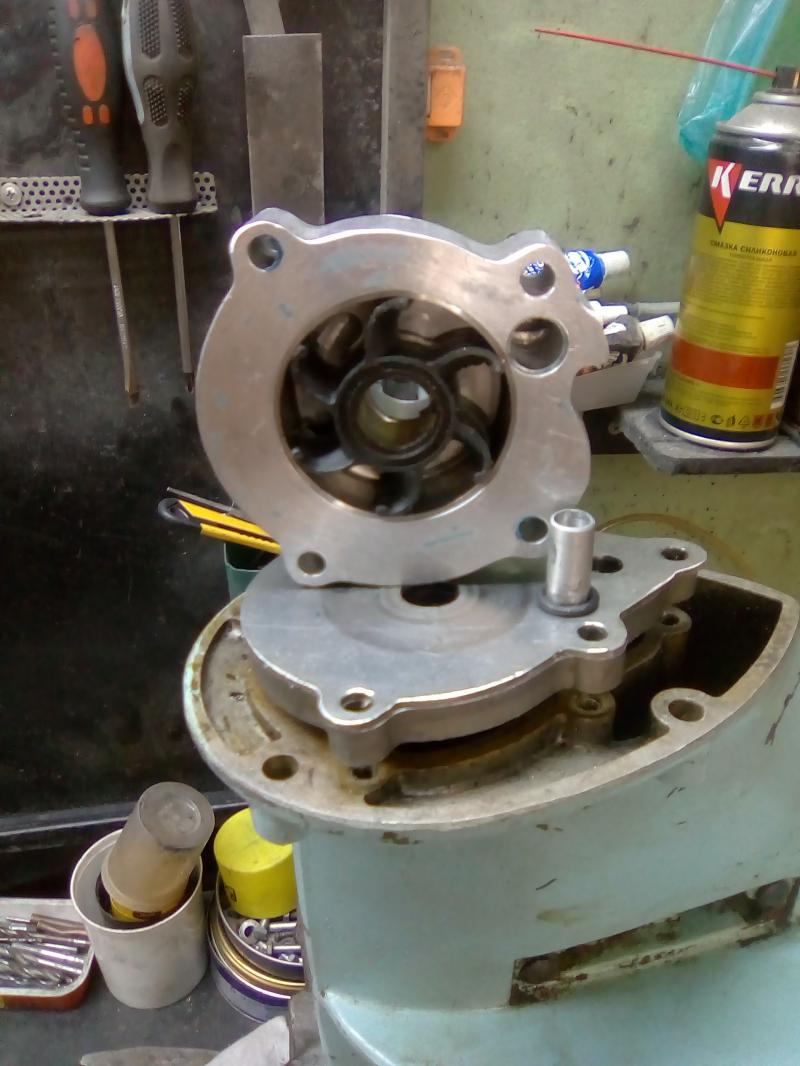

Немного о ветропомпе и внедрении ее вместо штатной.
Идти по пути простого решения не хотелось поэтому было решено внедрить стакан помпы в крышку.

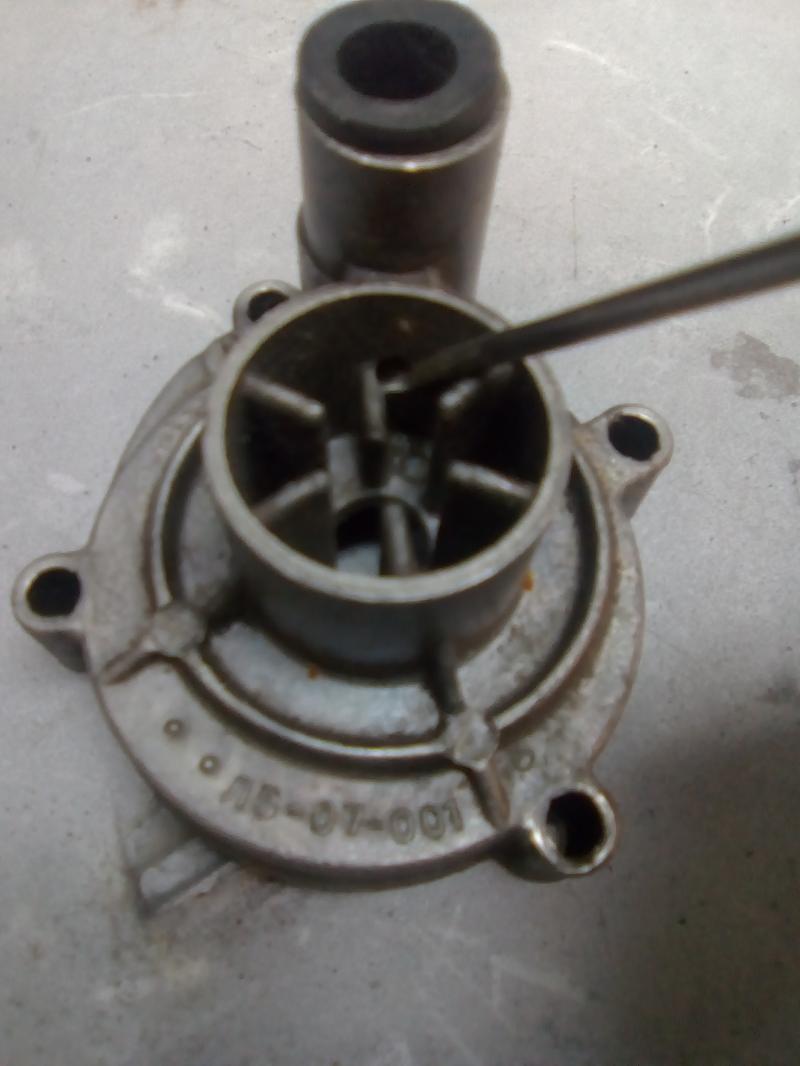

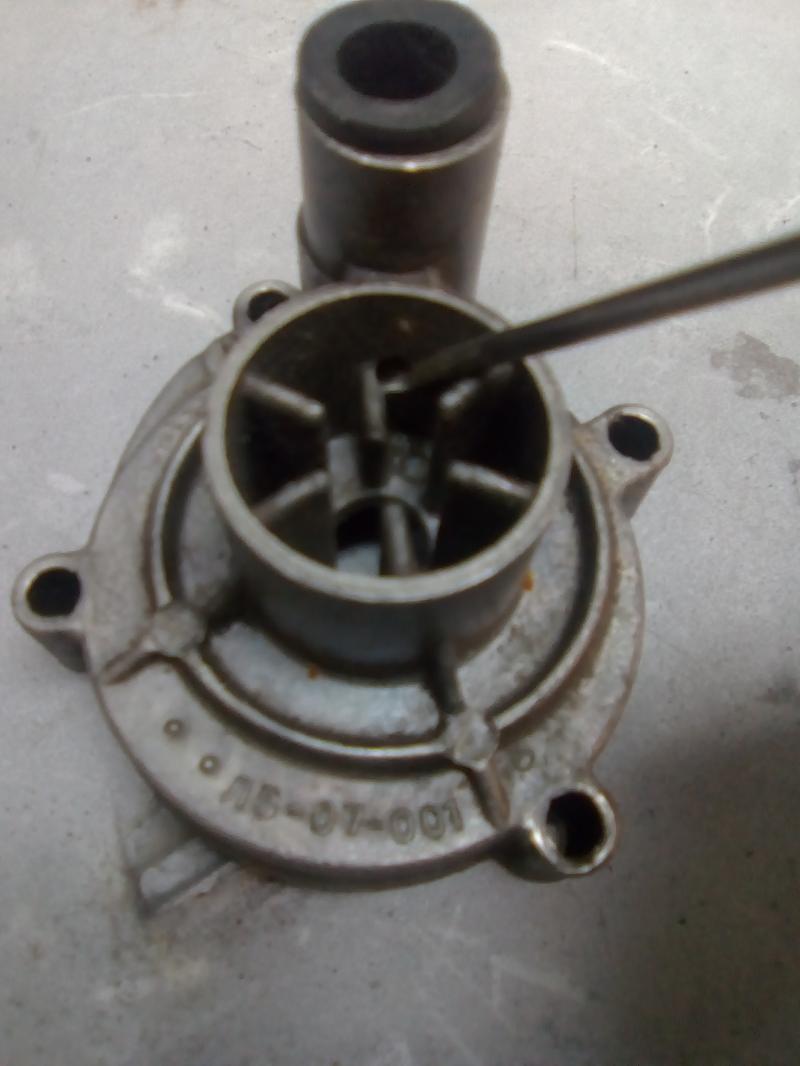

была куплена крышка помпы от ветерка распилена пополам, и изьят сам стакан .

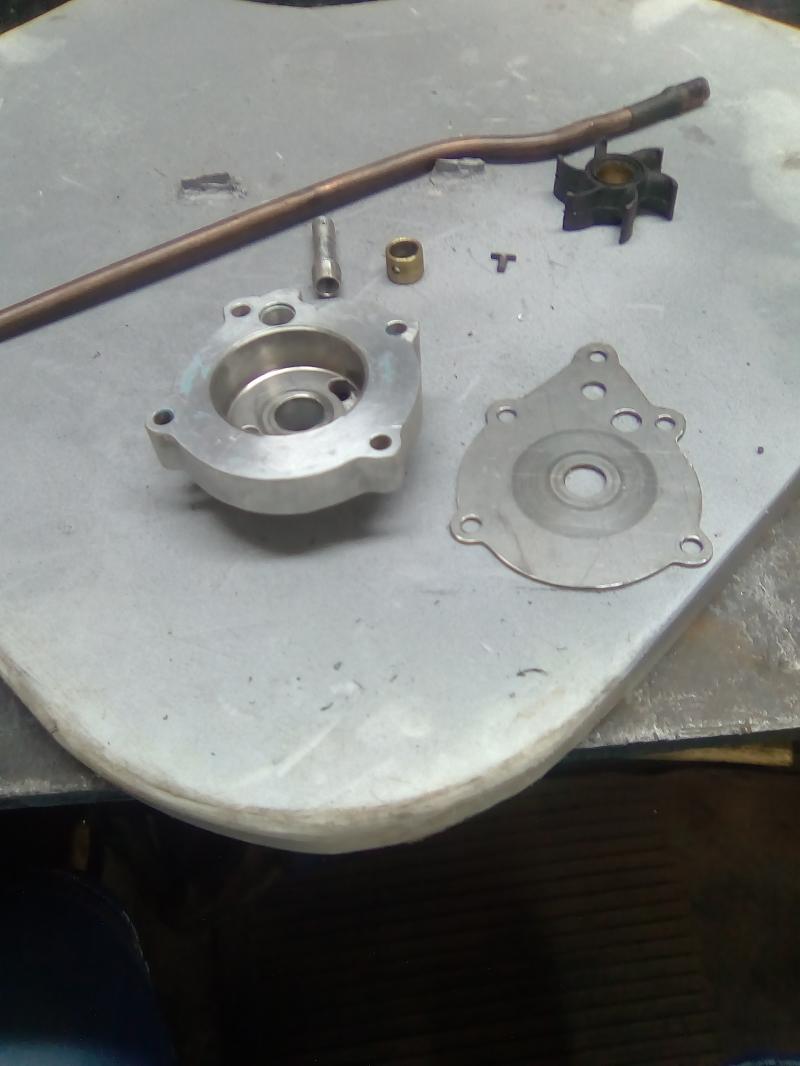

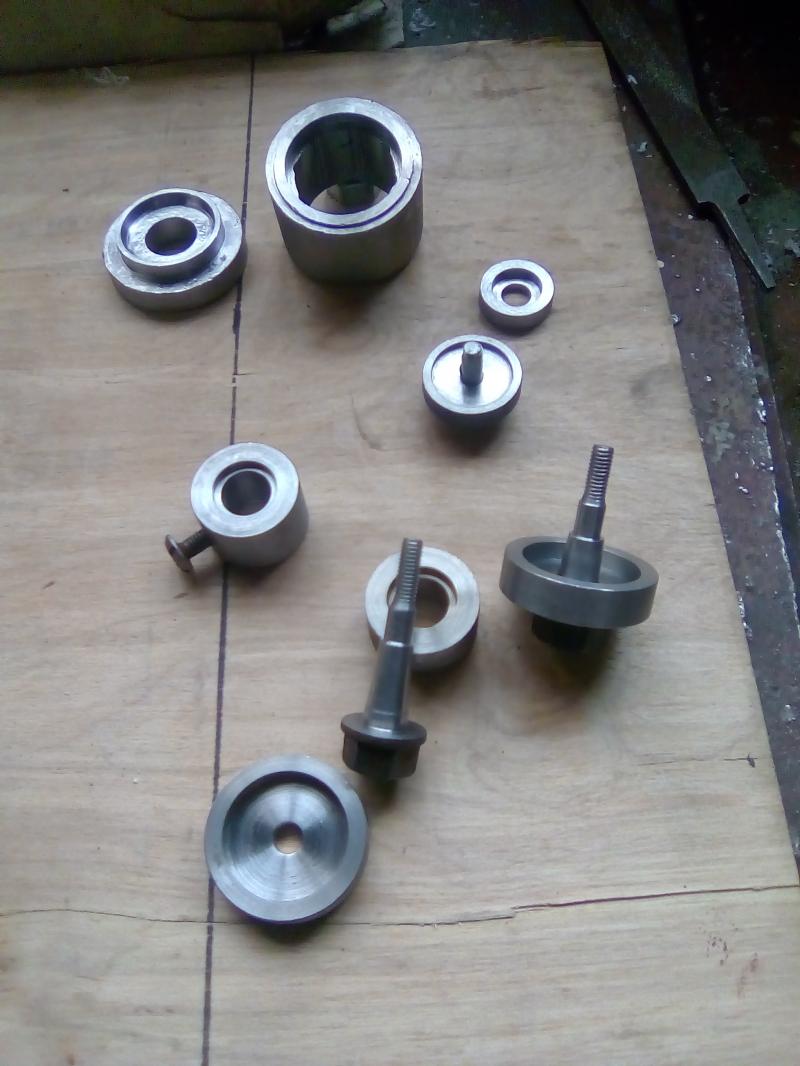

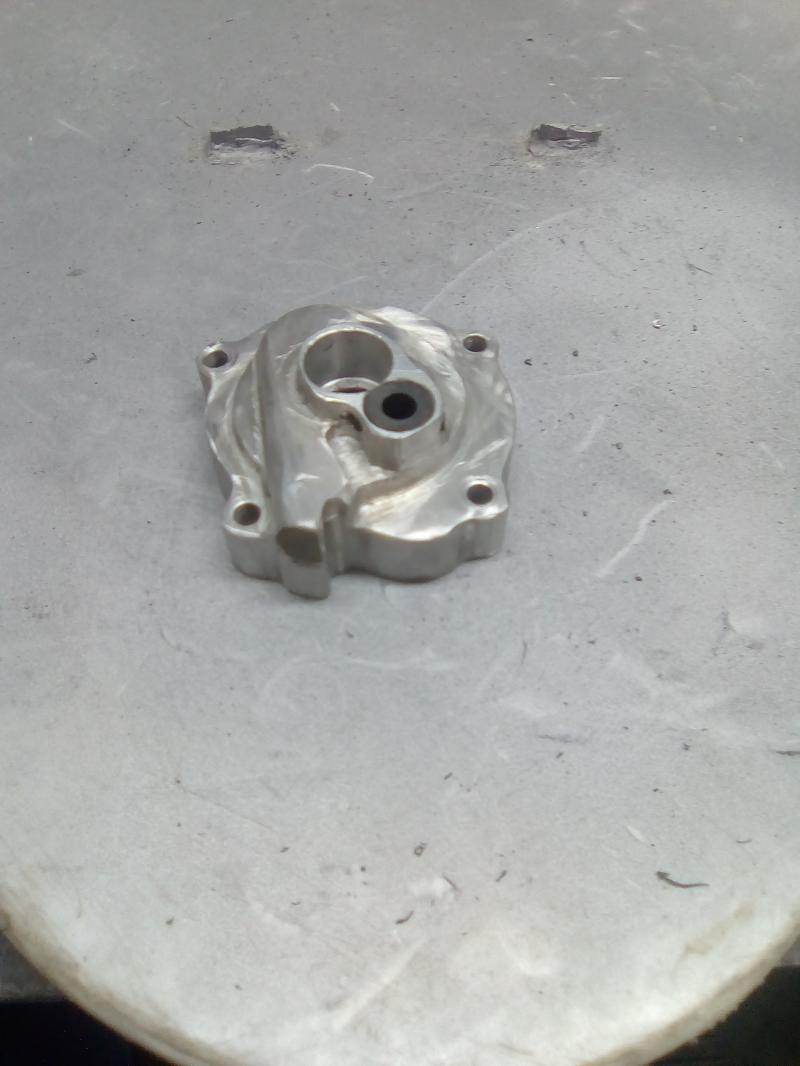

Был изготовлен переходной комплект.

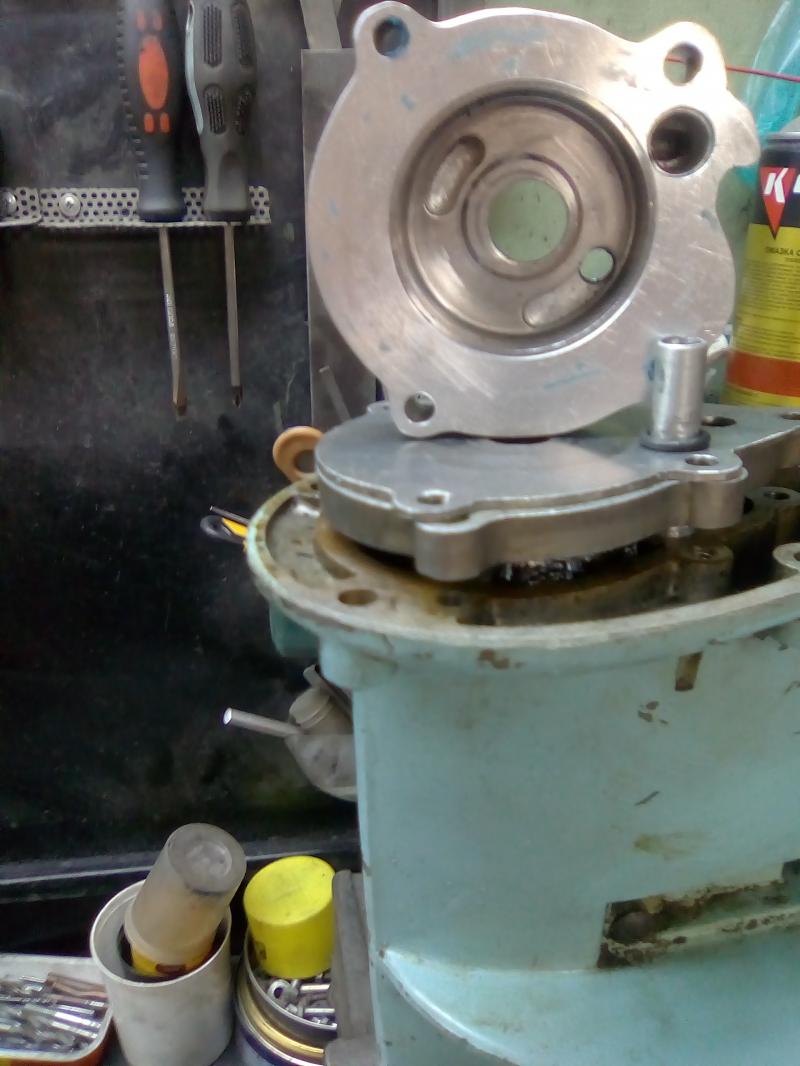

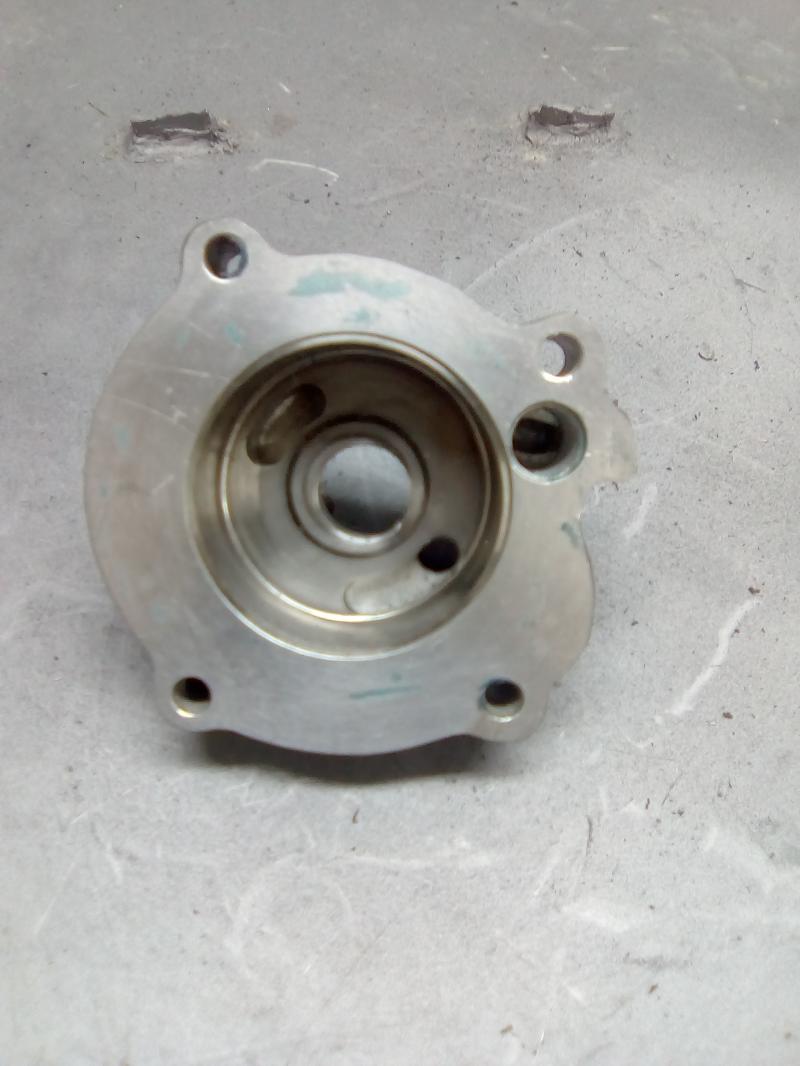

сама переходная крышка уже со стаканом


вид сверху

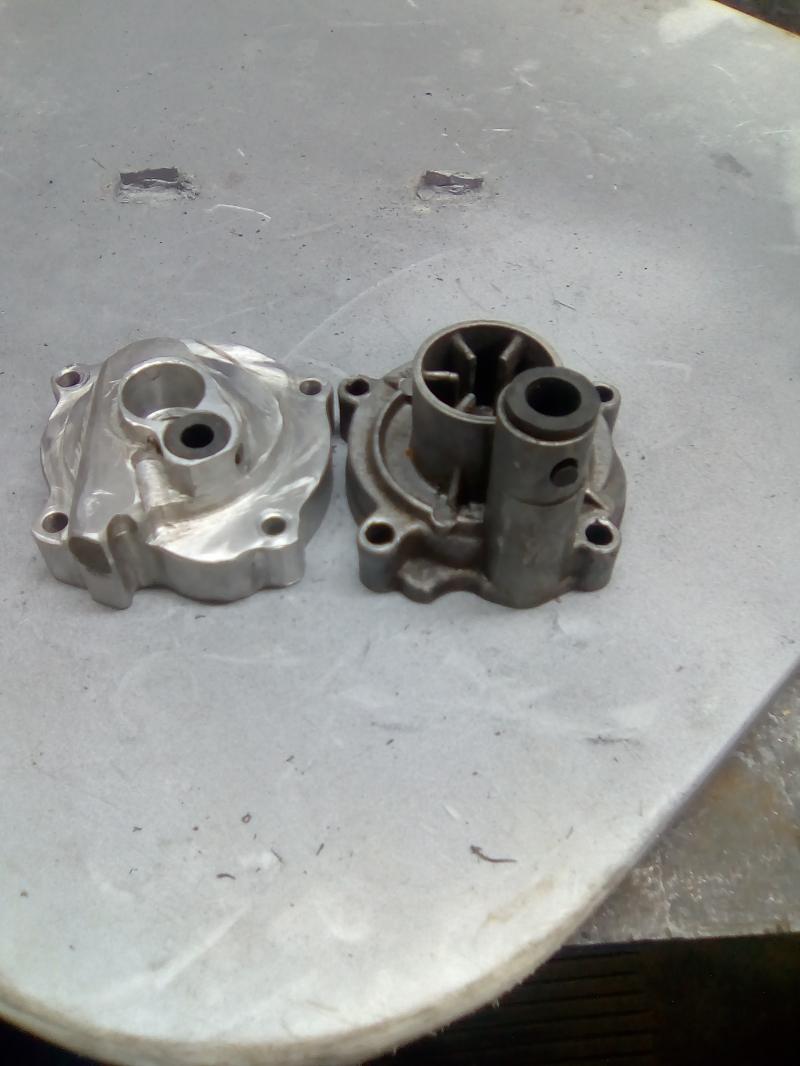

и две крышки вместе

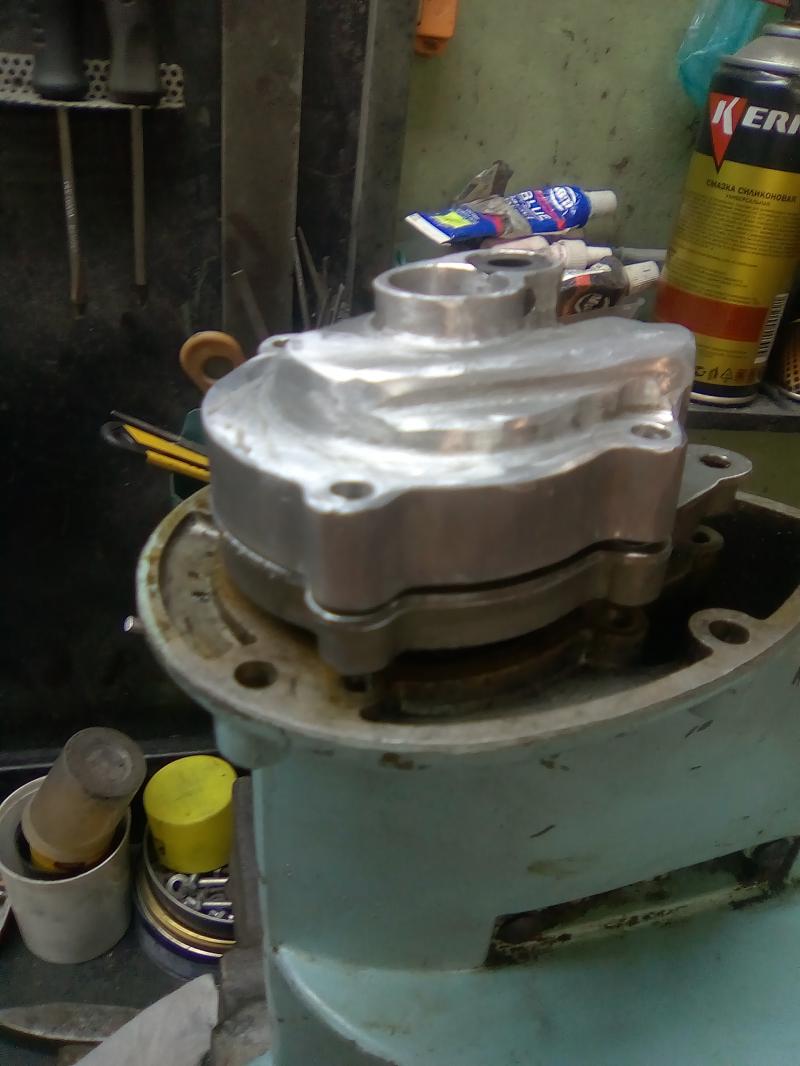

И пошла установка комплекта.

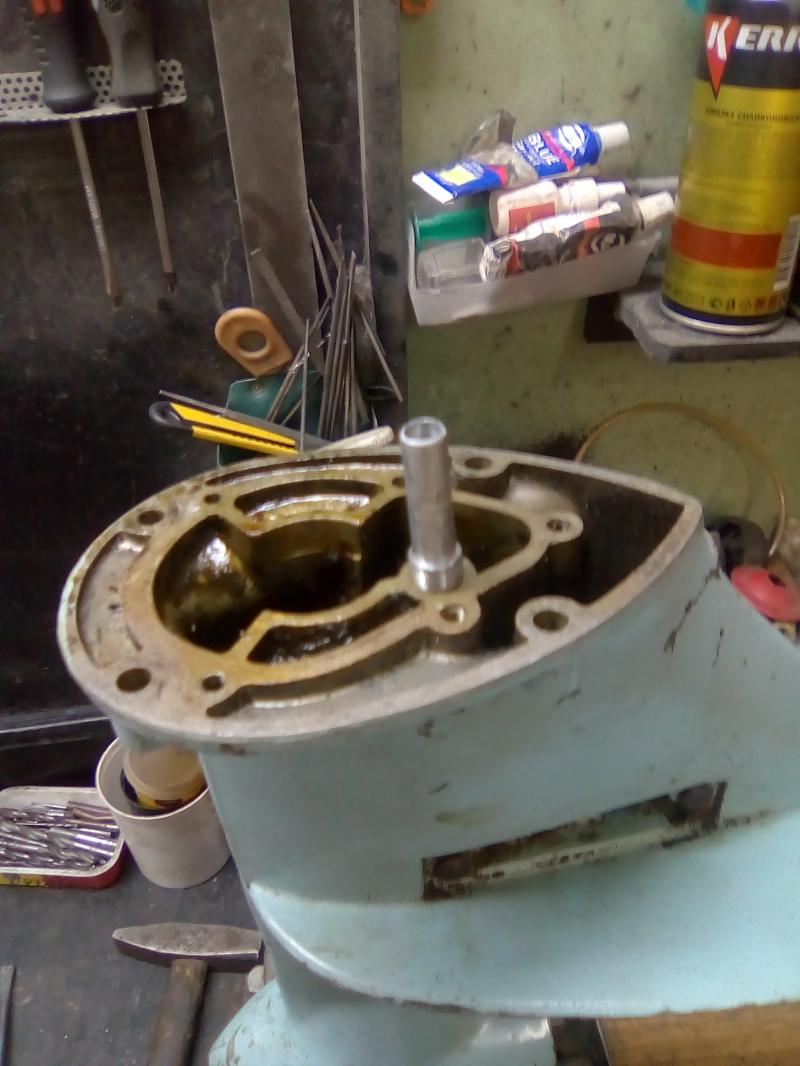

В месте подачи воды в помпе была нарезана резьба коническая 1/8 и вкручен штуцер

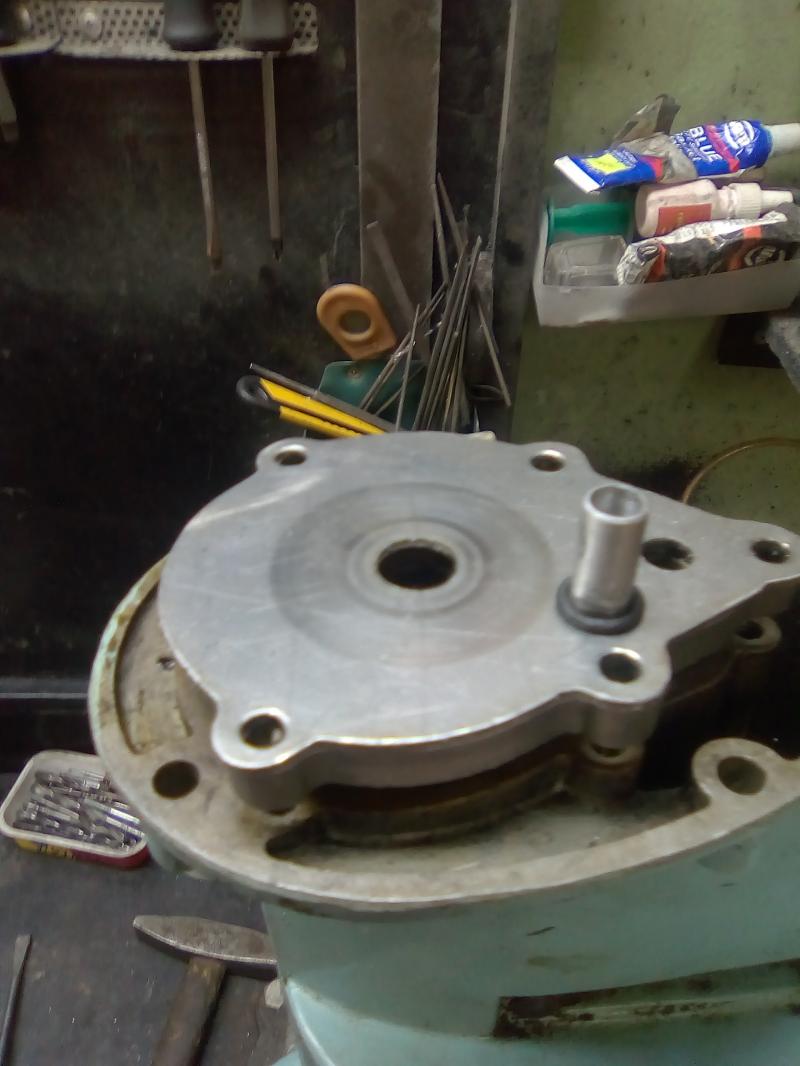

устанавливаем нижнюю часть

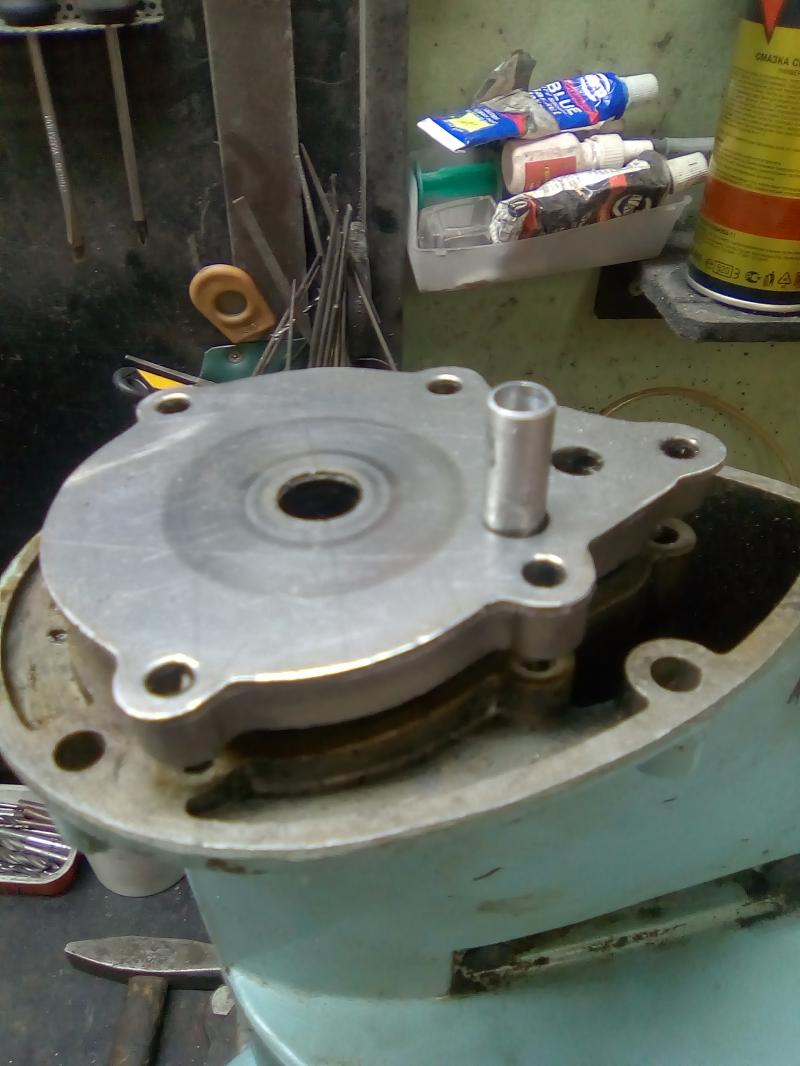

сверху зеркало помпы


надеваем резиновое колечко на штуцер для уплотнения с крышкой помпы


сама крышка перед установкой

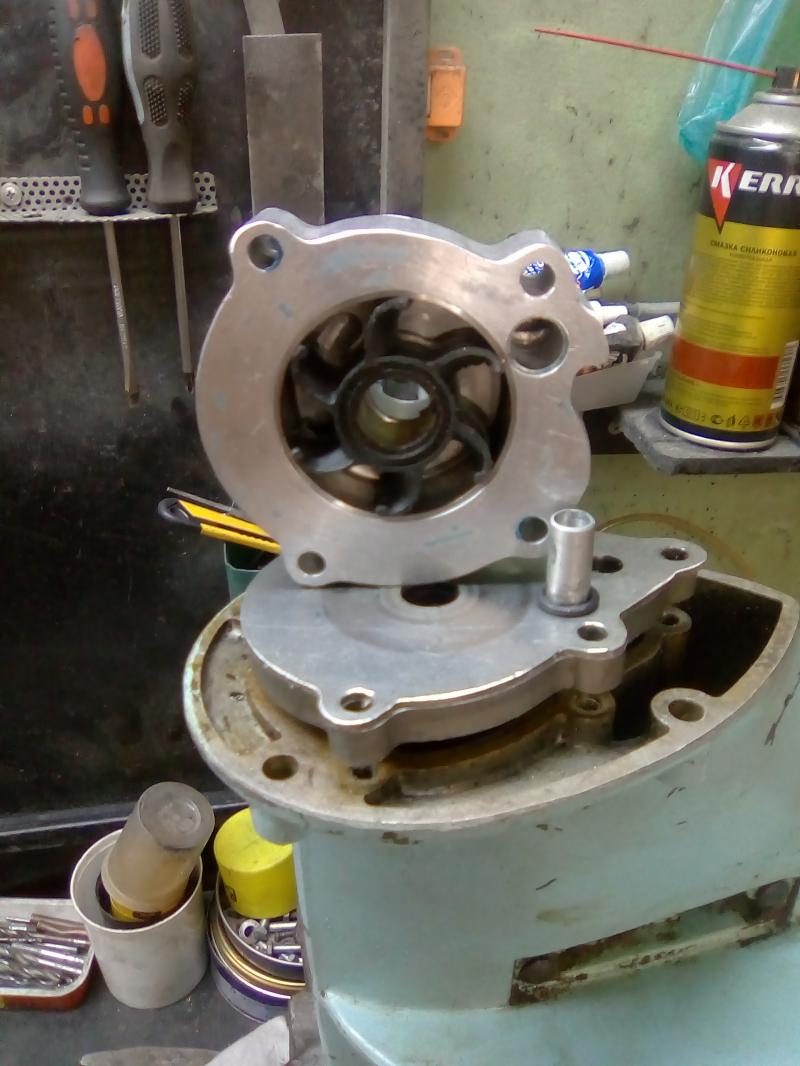

вставляем крыльчатку

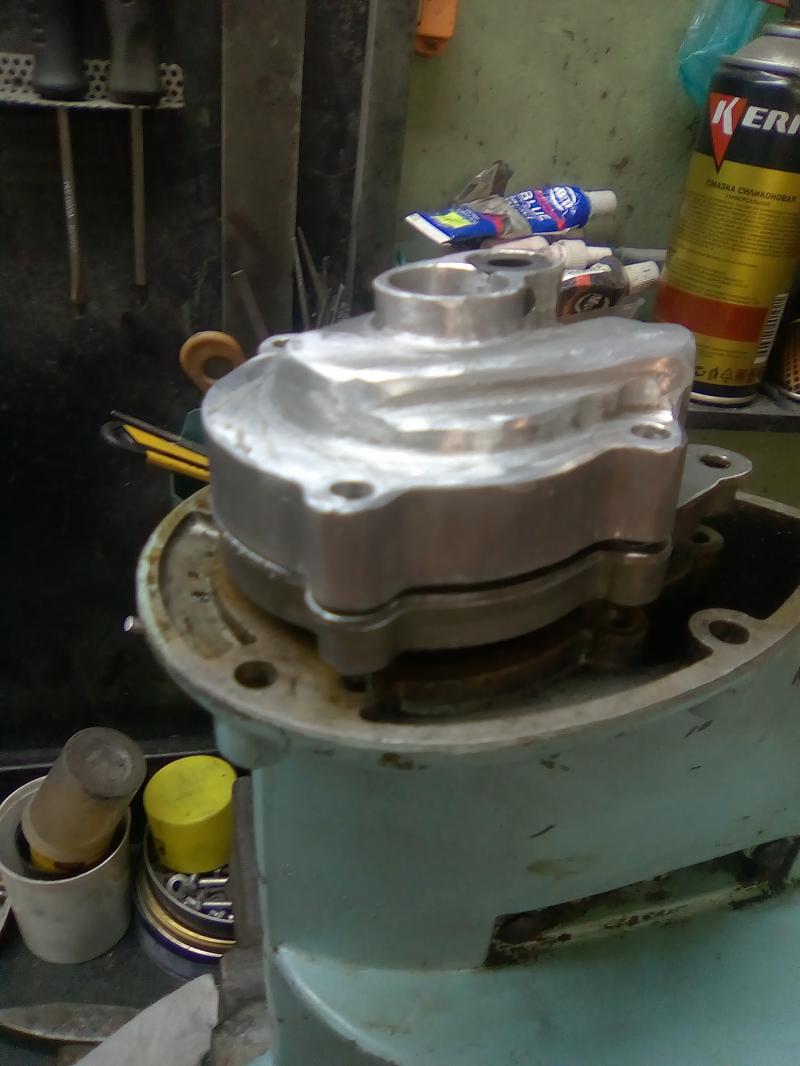

одеваем крышку

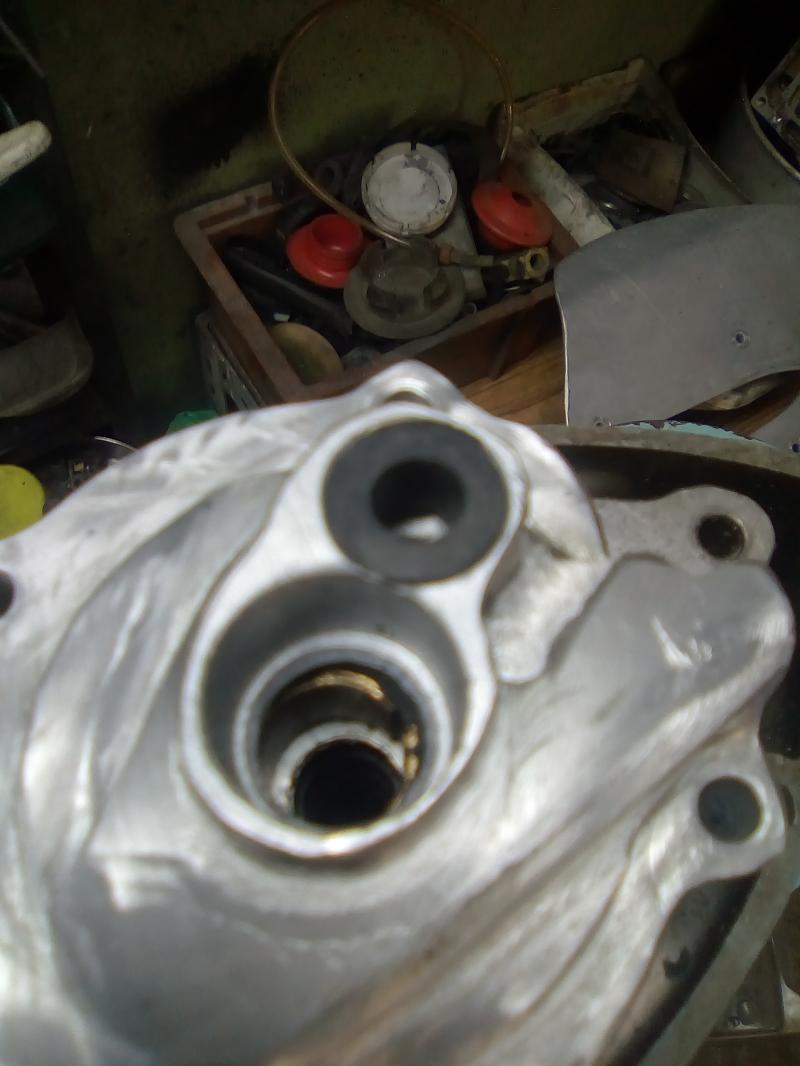

вид сверху

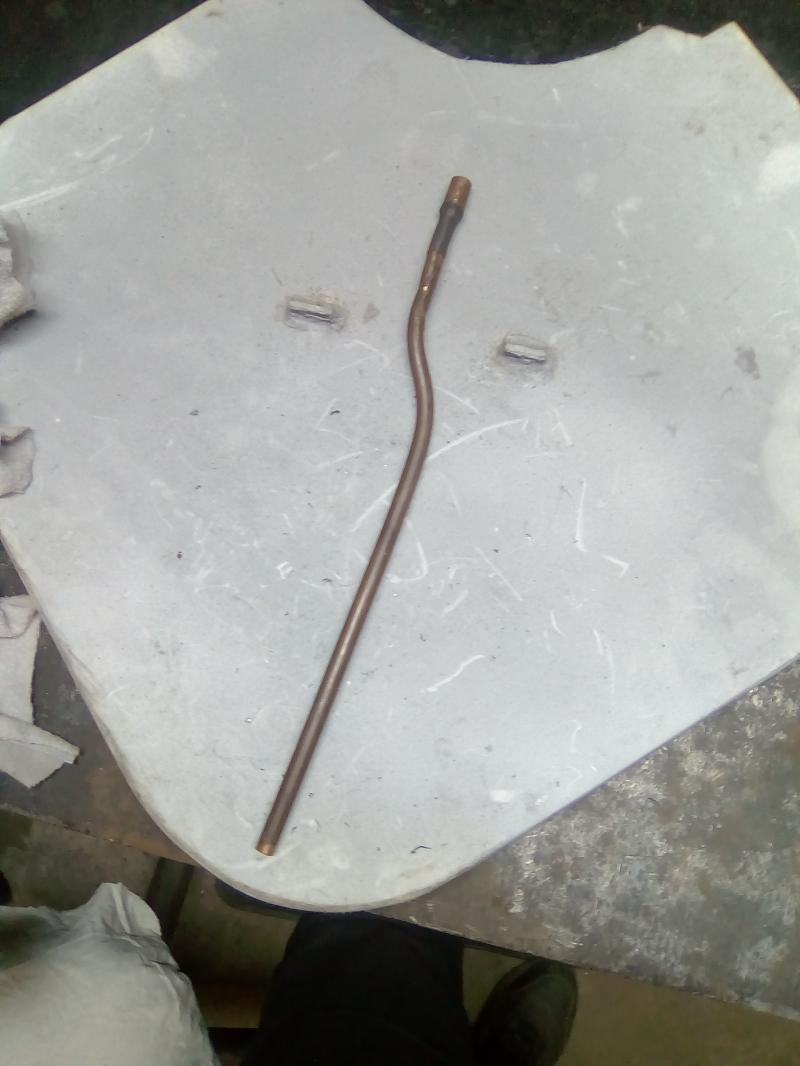

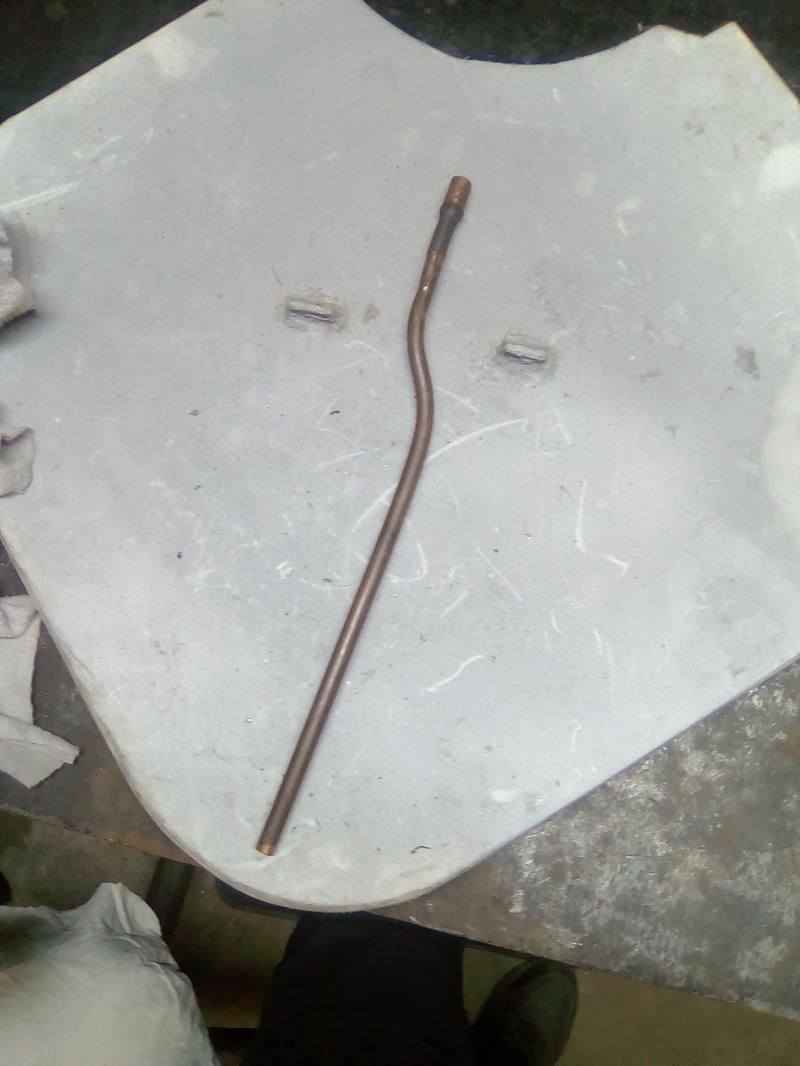

была изготовлена переходная трубка от ветерка


В итоге был собран сапог и начаты испытания.
При вращении дрелью вода шла отлично.
При этом чем больше частота вращения тем струя выше.
Был собран двигатель и вывезен на водоем для полноценных испытаний.
После нескольких кругов, на холстом ходе и малом газу появилась тенденция -вода с паром, при увеличении оборотов выше средних или максимальных вода начинало снова бежать в нормальном режиме.
Было решено возвращаться на базу для выяснения причин.
Подозрение пало на крыльчатку (развалилась, провернуло и т.д.) помпу не стал разбирать.
При беглом осмотре сапога оказалось забита сетка под выхлопом.
Решение заменить и изготовить другую, взял алюминиевый лист насверлил отверстий согнул трубочкой вставил и заглушил.

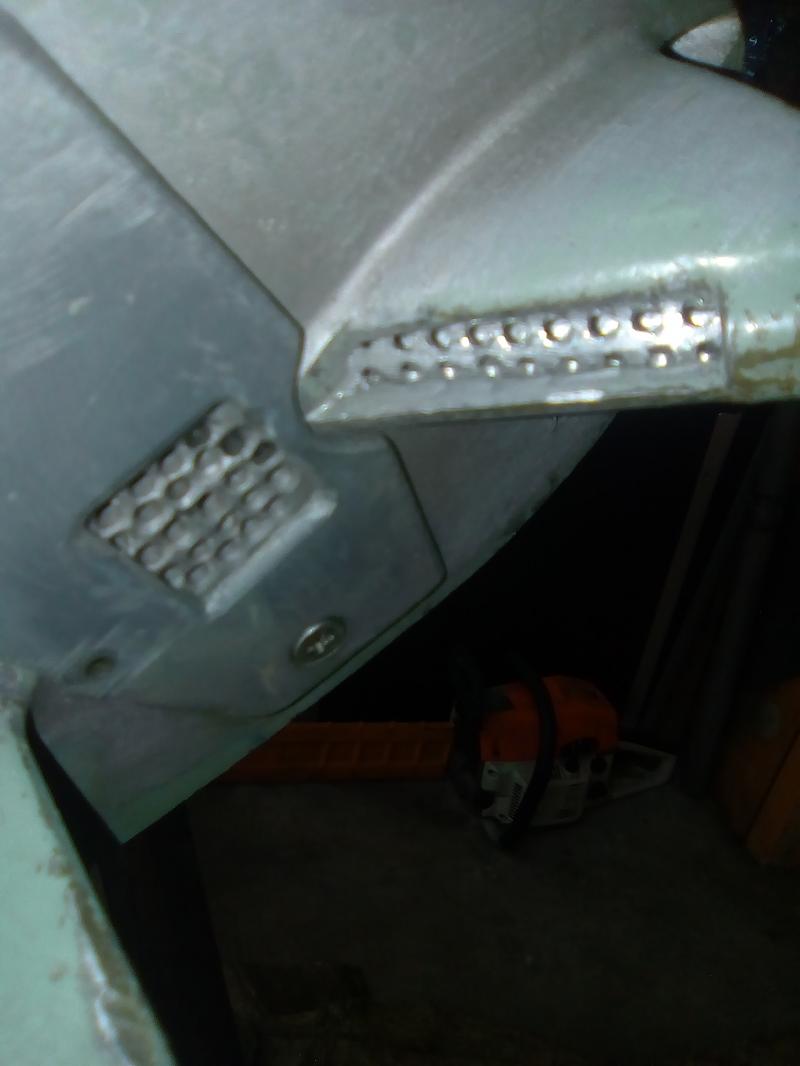

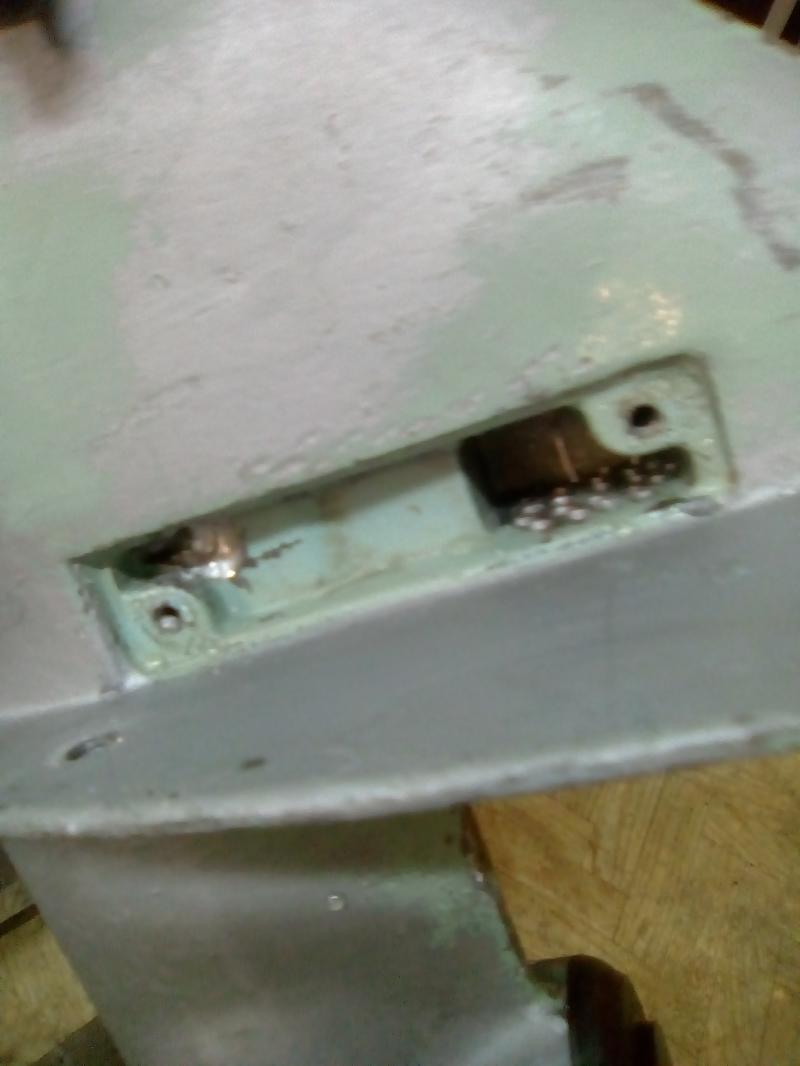

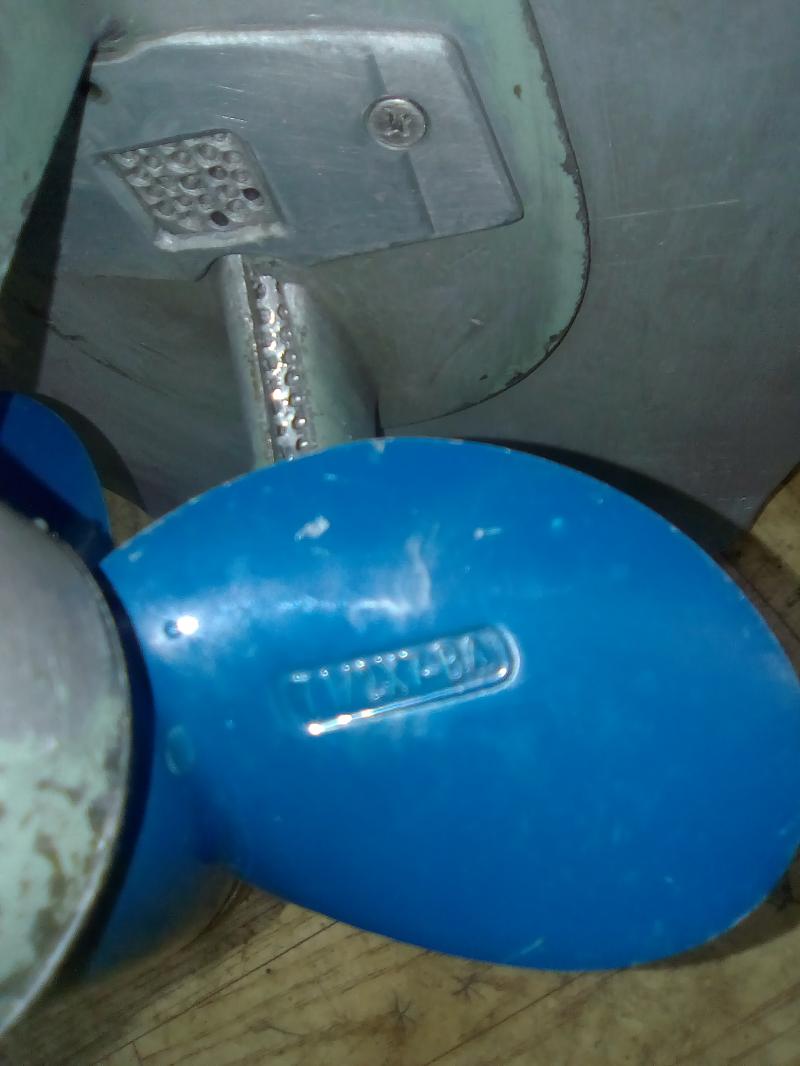

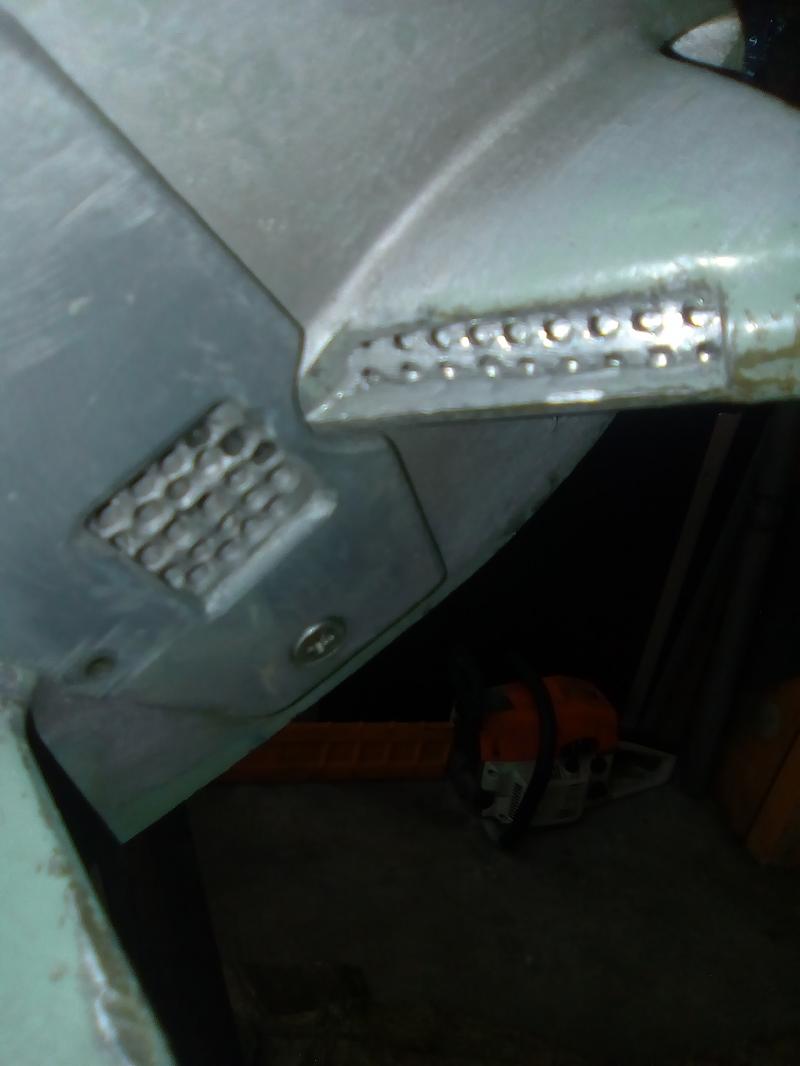

Потом вспомнил про ветерок и его систему забора воды под винтом. Насверлил отверстий в кавитационной плите где находится карман перехода.

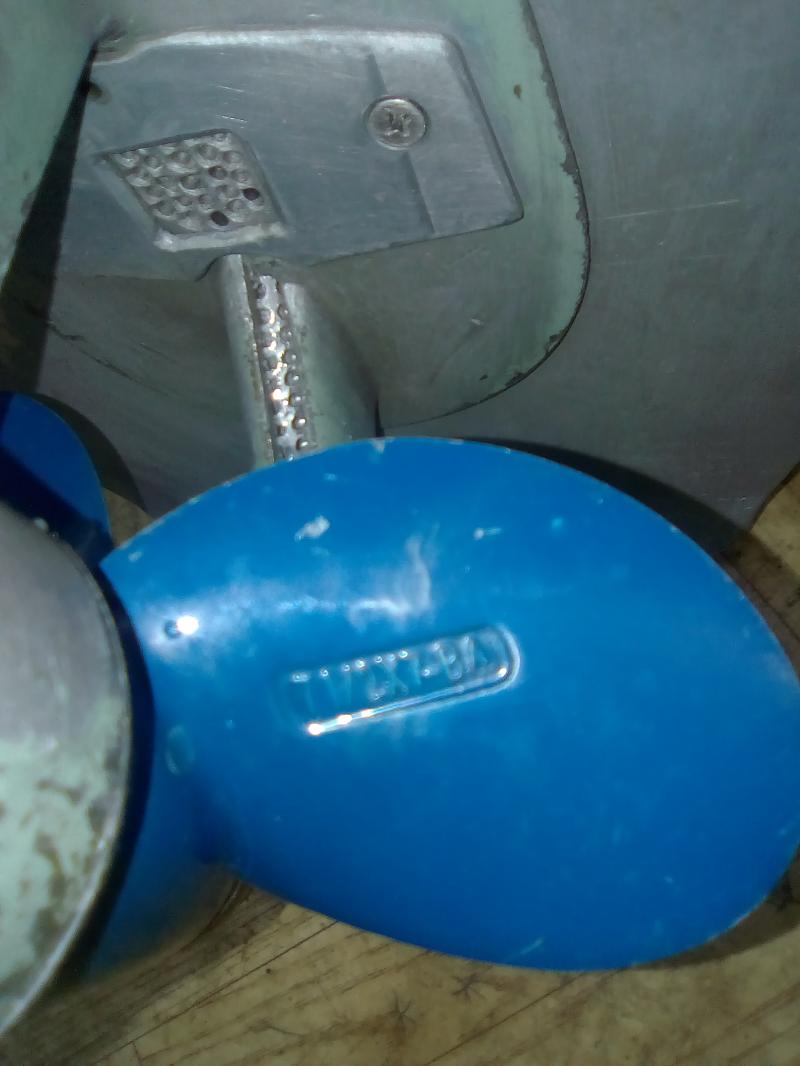

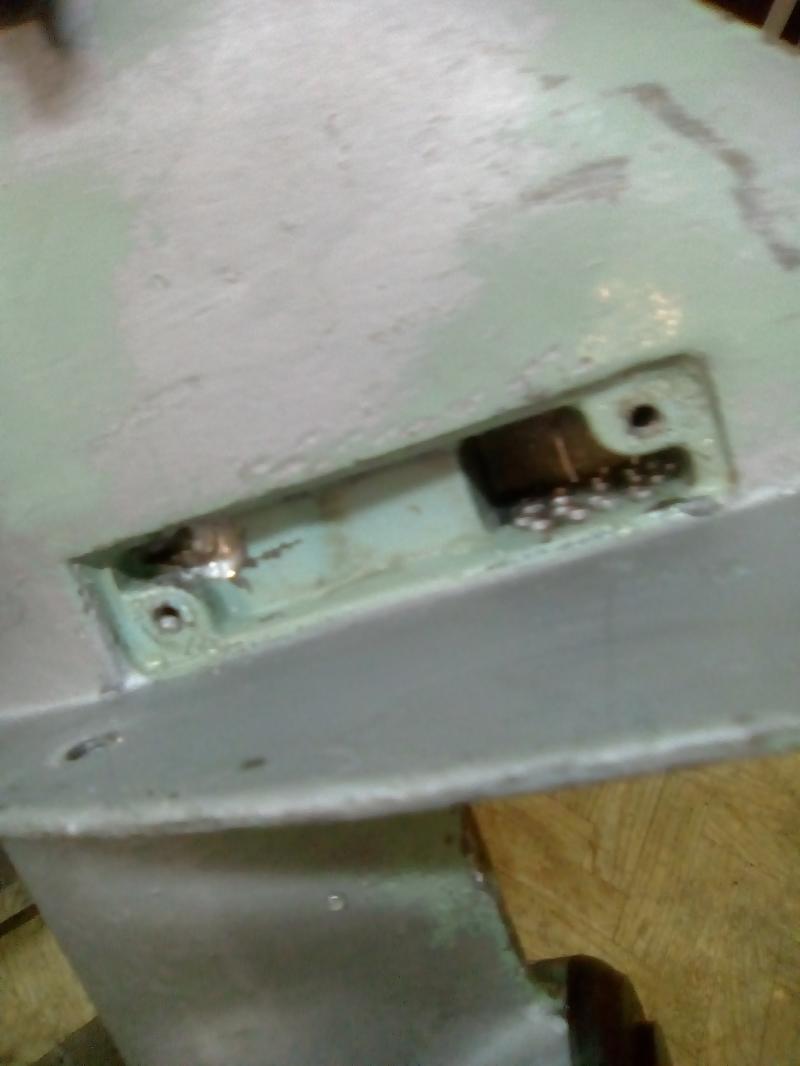

с низу прикручен цинковый анод и в нем выпилен квадрат под забор воды.
Во втором водозаборнике над кавитационной плитой был увеличено входное отверстие канавкой.


Снята голова и вновь испытание дрелью при вращении все хорошо водичка бьет струйкой. Сборка и снова на водоем.
Поначалу вроде все было хорошо, но потом опять та же история на холостом и малом стал парить.
Опять на базу.
Разобрав всю ногу, а также помпу не нашел ни каких изьянов, все герметично.
И тут закрались подозрения если на средних и максимальных оборотах работает, а на малых нет, то возможно мало давление создаваемое крыльчаткой помпы. Ради эксперимента попросил дрель с регулятором оборотов подцепил к валу и пошел делать замеры
500 оборотов вода не бежит
1000 оборотов вода начинает подниматься, но без давления.
Только в районе 2000 оборотов появилась струйка.
Выше 2500 полноценная струя.
Вот думаю приплыли, теперь понятно почему парил на малых, что дальше делать не знаю. И пришел к выводу
На ветерке каналы меньше, а на прибое больше связано с тем, что прибой имеет возможность аварийной подачи воды если помпа отказала.
Соответственно каналы в голове больше и крыльчатка помпы от ветерка с этой задачей справится не может (на холостом и малом газу).
Думал думал и решил, надо возвращаться к родному варианту. Заказал на али-экспресс крыльчатки от джоника
и стал ждать, а чтобы время прошло незаметно дай думаю сделаю ревизию резиновых уплотнений помпы, в итоге со всеми этими экспериментами по внедрению ветропомпы ушатал уплотнительные резинки. Небольшой опыт по изготовлению резиновых деталей у меня был и понеслось изготовление пресс-форм

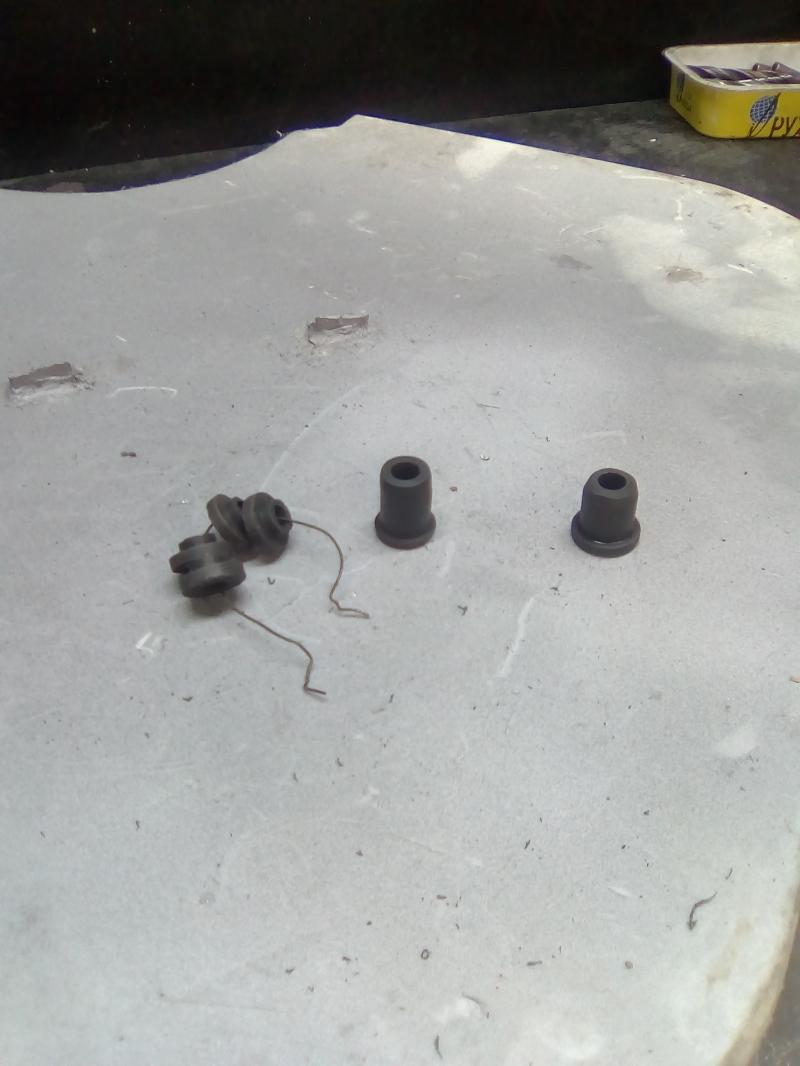

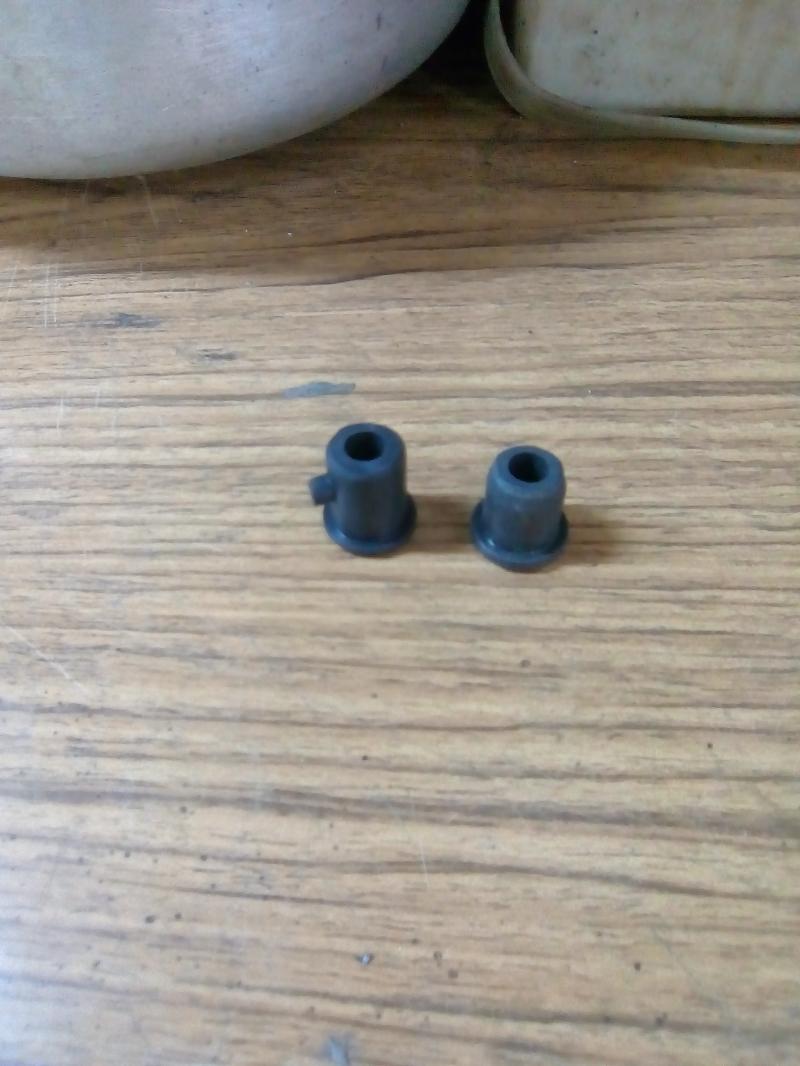

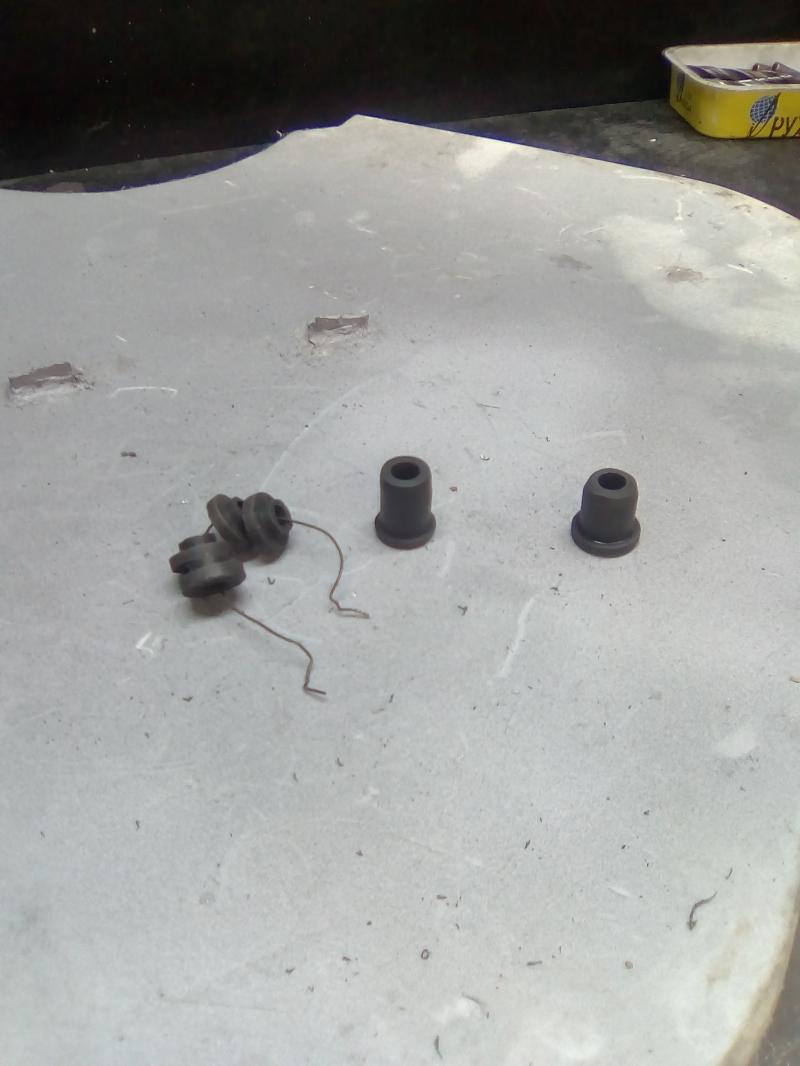

сами резиновые изделия две втулки верхняя и нижняя помпы, а также уплотнители поддона

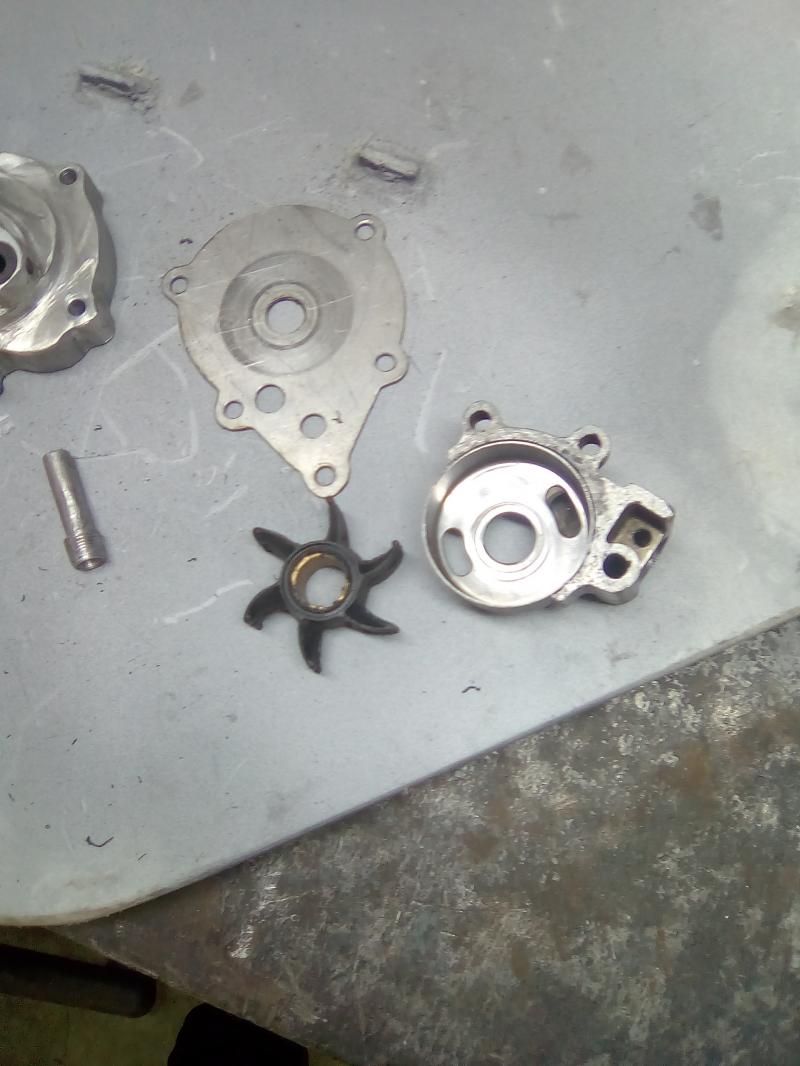

А тут и крыльчатки подошли. Изготовил вновь зеркало помпы толщиной 2мм. переходную втулку и стал собирать.
Собрал стал проводить испытания.
Водичка бежит как то не ахти все думаю попал или крыльчатка или не знаю (на всякий случай скажу зазоры между зеркалом и крышкой помпы были выставлены хорошо).

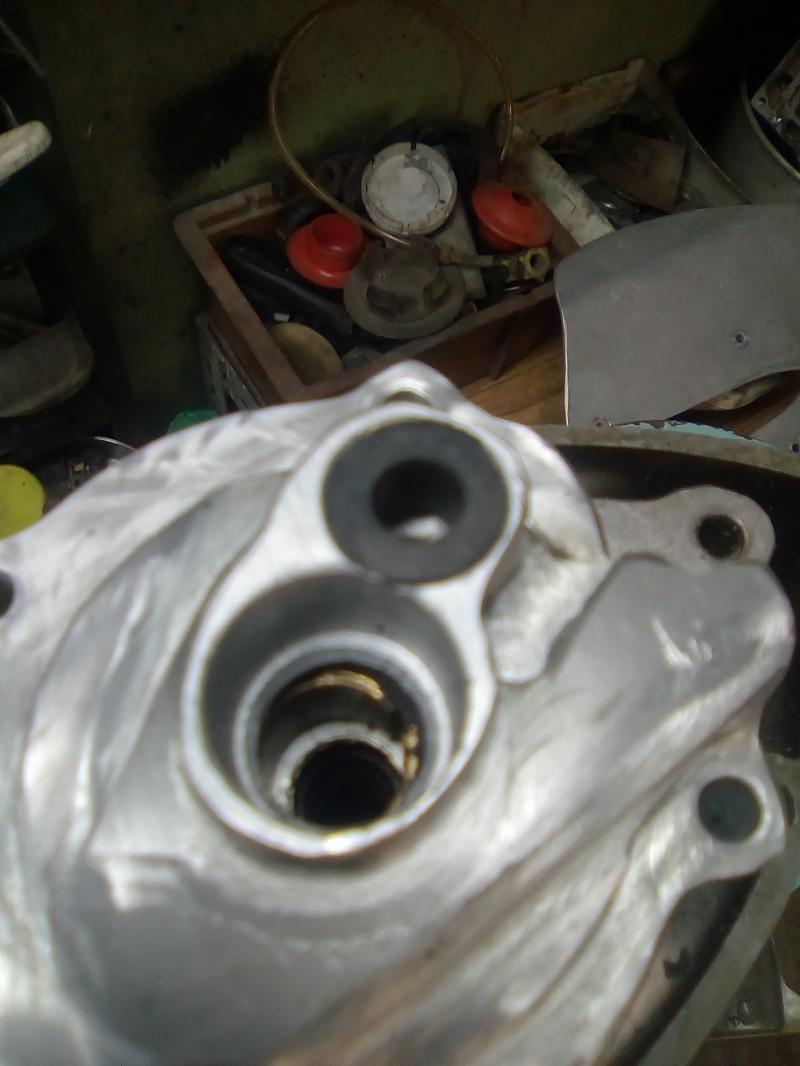

И тут вспоминаю что кто то писал про дренажные отверстия в крышке (ох уж эта система аварийной подачи воды).
Разобрал таки есть.
Заделал отверстие вот это


Вложения

Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Заделывал поксиполом потом просверлил дренажное отверстие диаметром 1,5мм.
Все собрал и ура заработало как надо.
Да еще пересверлил отверстие под контрольку а то как то неудобно заглядывать под поддон или руку подставлять на втором видео в начале видно куда бьет струя.


dima842

старшина 1ст.
Регистрация
15.09.2016
Сообщения
89
Карма
13
Город
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Ну раз есть пресс формы ставь производство на поток. я готов куплять резинок на помпу.


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
К выше сказанному, этот эксперимент ни в коем случае не относится ко всем моторам и другими доработками людей занимающихся модернизацией моторов -это вообще частный случай. Может быть ветропомпа и работает как надо, но у меня получилась так.


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Резинки изготовить конечно можно, но на поток не поставить они единичные.
Да и пересылка резинок встанет дороже самих изделий.
Если надо то я отправлю ТК.


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Нужна помощь, как сделать вторую и последующие страницы, а то информации много и на одном листе все не поместятся.
Заранее благодарен.


dima842

старшина 1ст.
Регистрация
15.09.2016
Сообщения
89
Карма
13
Город
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Пиши и всё, страницы движок форума сам разметит


shkiper

капитан 2-го ранга
Регистрация
17.11.2014
Сообщения
1 491
Карма
101
Возраст
61
Город
г Херсон
Имя
андрей
Лодка
неман 2
Мотор
Parsun F20bms
А С коленом как?на родных втулках?


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Спасибо, а то я думал что вручную надо создавать дополнительные страницы.


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
Для Дмитрия у меня есть комплект

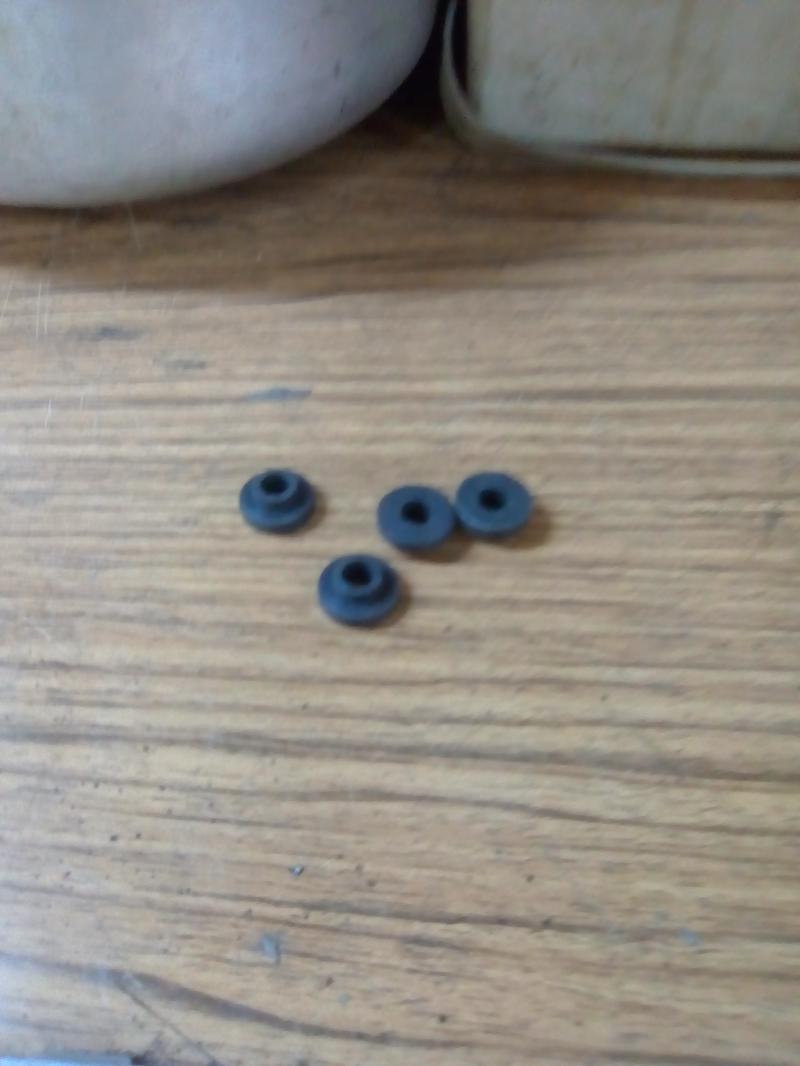

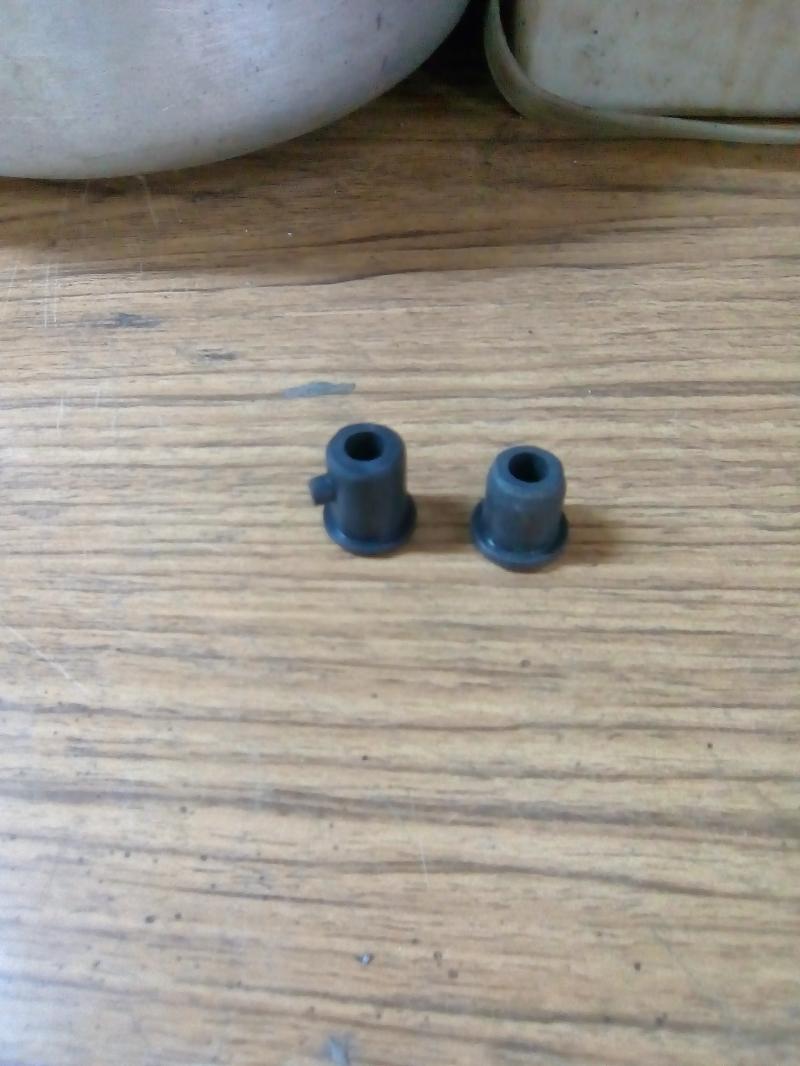

а также втулки крепления поддона к дейдвуду


Что надо конкретно.

Денег мне не надо (не все в этом мире продается и покупается), а человеческие отношения всегда будут в приоритете.
Скидывай адрес куда отправить (реквизиты) и какой ТК (транспортной компанией), организую.


Вложения

dima842

старшина 1ст.
Регистрация
15.09.2016
Сообщения
89
Карма
13
Город
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Алексаныч сказал(а):
Скидывай адрес куда отправить (реквизиты) и какой ТК (транспортной компанией), организую.
Адрес в личке, ТК "КИТ" или "РАТЭК"


Алексаныч

гл. старшина
Регистрация
01.08.2017
Сообщения
102
Карма
26
Город
Вятка
Имя
Алексей
Лодка
Smart-310
Мотор
прибой,ямаха6(8), маринер2м
По поводу колена пришлось заменить обе втулку обе были с большой выработкой. С начало выколотил нижнюю(ближняя к редуктору), а затем с помощью шпильки с гайкой и пластины выпрессовал вторую верхнюю.
Приехал с валом переходным который (между основным и гребным) и втулкой в магазин-сервис где ремонтируют стартера и генераторы для автомобилей -нужно говорю подобрать втулки грибком под этот вал , они мне подобрали под размер после нарезал масляные канавки и запрессовал. Проблема только была с выпрессовкой верхней и запрессовкой втулки нижней, которая ближе к редуктору использовал длинную шпильку с гайкой и пластину как опору. Думал после запрессовки придется проходить разверткой на 12, а нет встали как родные пару оборотов дрелью и вал с втулками прикатался.
Хотелось поставить подшипники, но места для их установки мало, самого тела не хватает, там масляные каналы рядом.


dima842

старшина 1ст.
Регистрация
15.09.2016
Сообщения
89
Карма
13
Город
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
чего то я не понял про какие валы разговор, сначала про колено, затем про вертикальный вал который в ноге?

Вверх Снизу
