Приветствую.Получил тут на днях приблуду от Василия.Почитав тут форум что зачем куда,решил седня поставить.Вроде все правильно подключил.Ну хочу еще раз удостоверится.Зеленые с приблуды соединяем с зелеными с мотора,куда какой все равно? И еще про желтый с приблуды который на тах.сигнал.Прозвонил самый толстый зеленый, которые вместе два идут.Отрезал его,туда разьем "маму" и соединил с желтым.Пока незаводил мотор.Надо в бочку воды натоскать и проверю на днях.:)


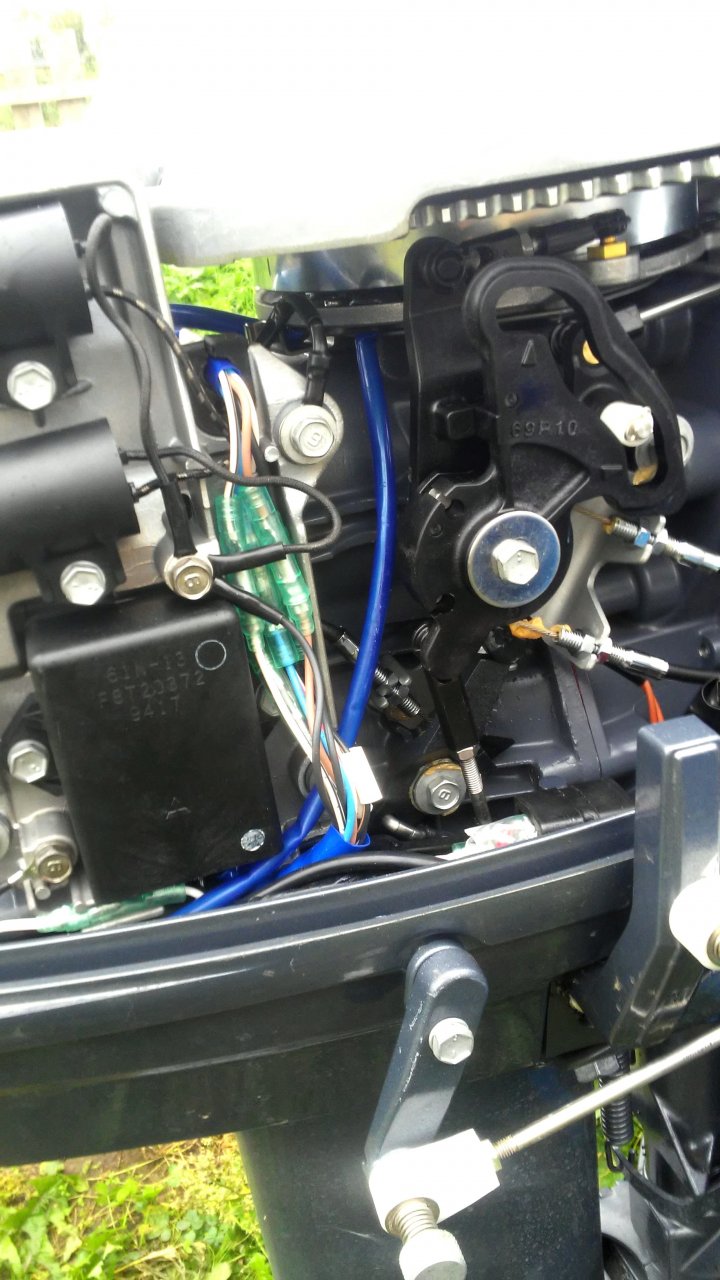

Вложения

Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
Зеленые с приблуды соединяем с зелеными с мотора,куда какой все равно?
Не от "позорного" кабеля в изоленте (позор Ямахе: по-другому не назвать), а прямо провода из-под маховика. Отсоединяйте их и соединяйте с регулятором. Так меньше соединений. И отрезать/переоснащать на тахометр потом ничего не нужно.
ЗЫ: я ваш мотор видел ТОЛЬКО в магазине. Непопулярен он у нас :). Но 5 мин. хватило, чтобы всё узреть. Фотать не дали.


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 810
Карма
1 162
Возраст
50
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
А это реле-регулятор?


JEFF_RUS

ст. матрос
Регистрация
22.01.2020
Сообщения
31
Карма
4
Город
Тольятти
Имя
JEFF
Лодка
Windboat 42 CM
Мотор
Yamaha 30 2т
Не от "позорного" кабеля в изоленте (позор Ямахе: по-другому не назвать), а прямо провода из-под маховика. Отсоединяйте их и соединяйте с регулятором. Так меньше соединений. И отрезать/переоснащать на тахометр потом ничего не нужно.
ЗЫ: я ваш мотор видел ТОЛЬКО в магазине. Непопулярен он у нас :). Но 5 мин. хватило, чтобы всё узреть. Фотать не дали.
Завтра посмотрю канечн,но боюсь нехватит длинны ваших проводов из РР.Не,ну а так то все правильно соединил то?


Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
Так не видно :) переменку прозвоните до выхода с генератора. Тогда будет понятно.
Проводов хватает - проверено.


JEFF_RUS

ст. матрос
Регистрация
22.01.2020
Сообщения
31
Карма
4
Город
Тольятти
Имя
JEFF
Лодка
Windboat 42 CM
Мотор
Yamaha 30 2т
Так не видно :) переменку прозвоните до выхода с генератора. Тогда будет понятно.
Проводов хватает - проверено.
Да все прозвонил,нестал убирать эту кишку в изоленте ).Я про два зеленый с маховика.Там пофиг же куда какой с РР? где то вроде читал про это.Чисто так,удостоверится.


Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
В общем, пришел к выводу, что чем проще, тем лучше. Особенно для доморощенных электриков :).
Поэтому, для моторов 30HWC и 25BWC "комплектация" по разъемам будет такая:

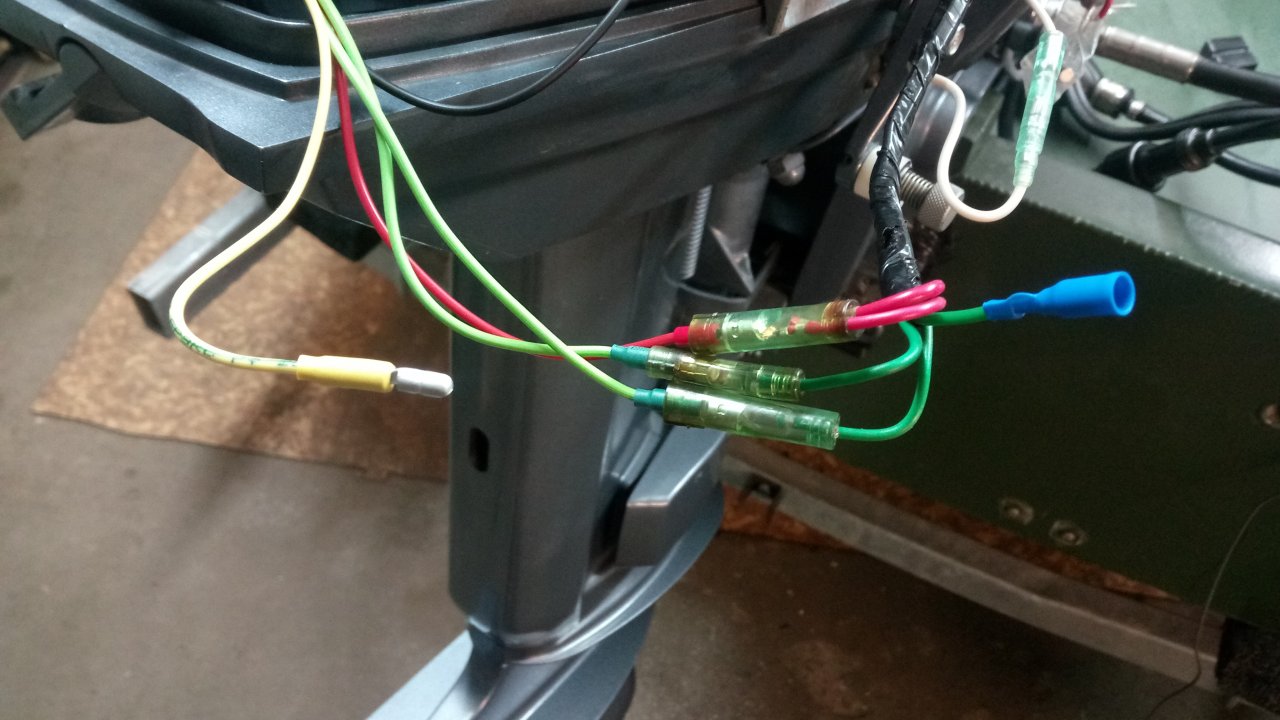

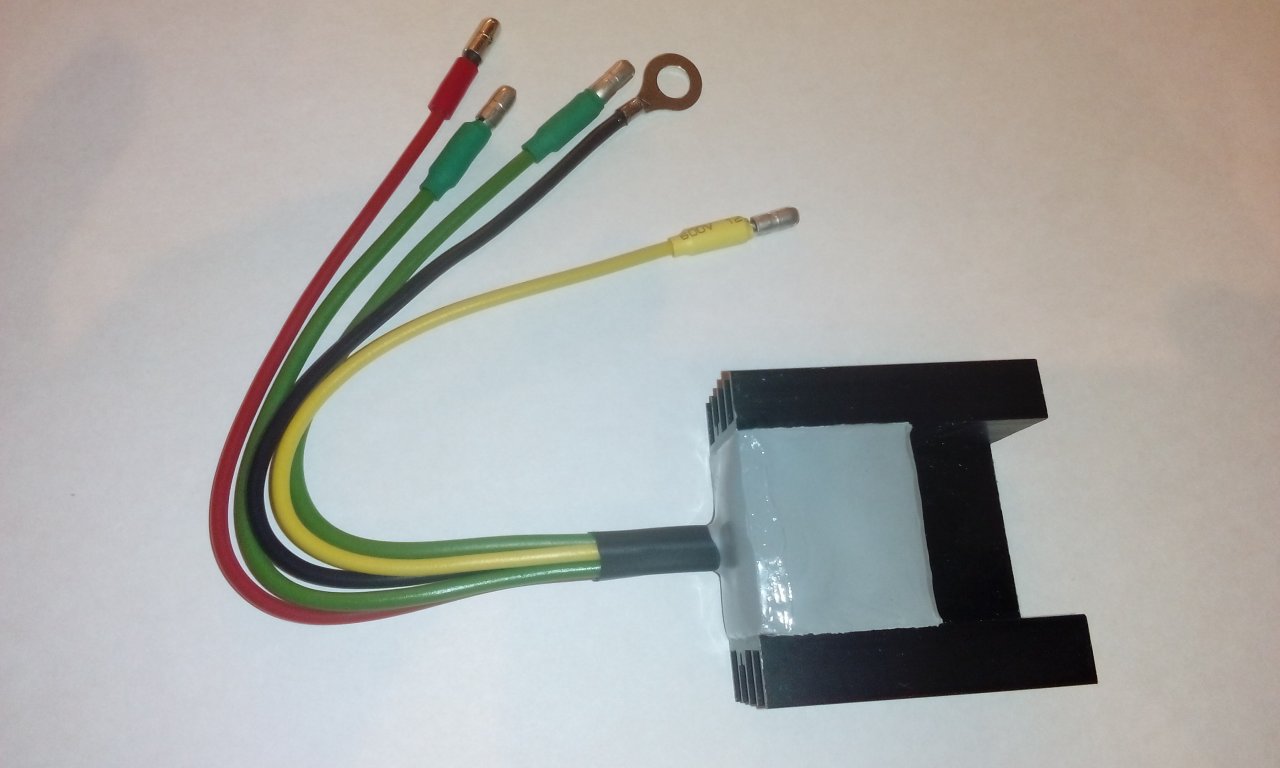

177224
Зеленые (вход переменки от генератора) - к проводам СРАЗУ от проводов генератора, которые надо ОТСОЕДИНИТЬ от жгута в изоленте. Отсоединенные "папы" в жгуте - заизолировать.
Красный (плюсовой выход)- к красному, который был соединен к штатному выпрямителю.
Черный (минусовой выход) - на корпус.
Желтый (выход формирователя тахосигнала) - к двойному зеленому ИЗ того пресловутого жгута. Он тоже был соединен со штатным выпрямителем. Один зеленый из двойного провода идет на выход к тахометру.
И НИЧЕГО резать не нужно :yes:
Штатный предохранитель ЗАМЕНИТЬ на меньший. 7,5..8А, ну 10 - куда больше...
UPD Продолжение "с картинками" есть далее в теме.

Последнее редактирование:

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
:mad::mad::mad:
Не знаю как назвать тот момент когда лодка за 96км от тебя и нечего не повторить... :mad::mad::mad:


Вложения

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30

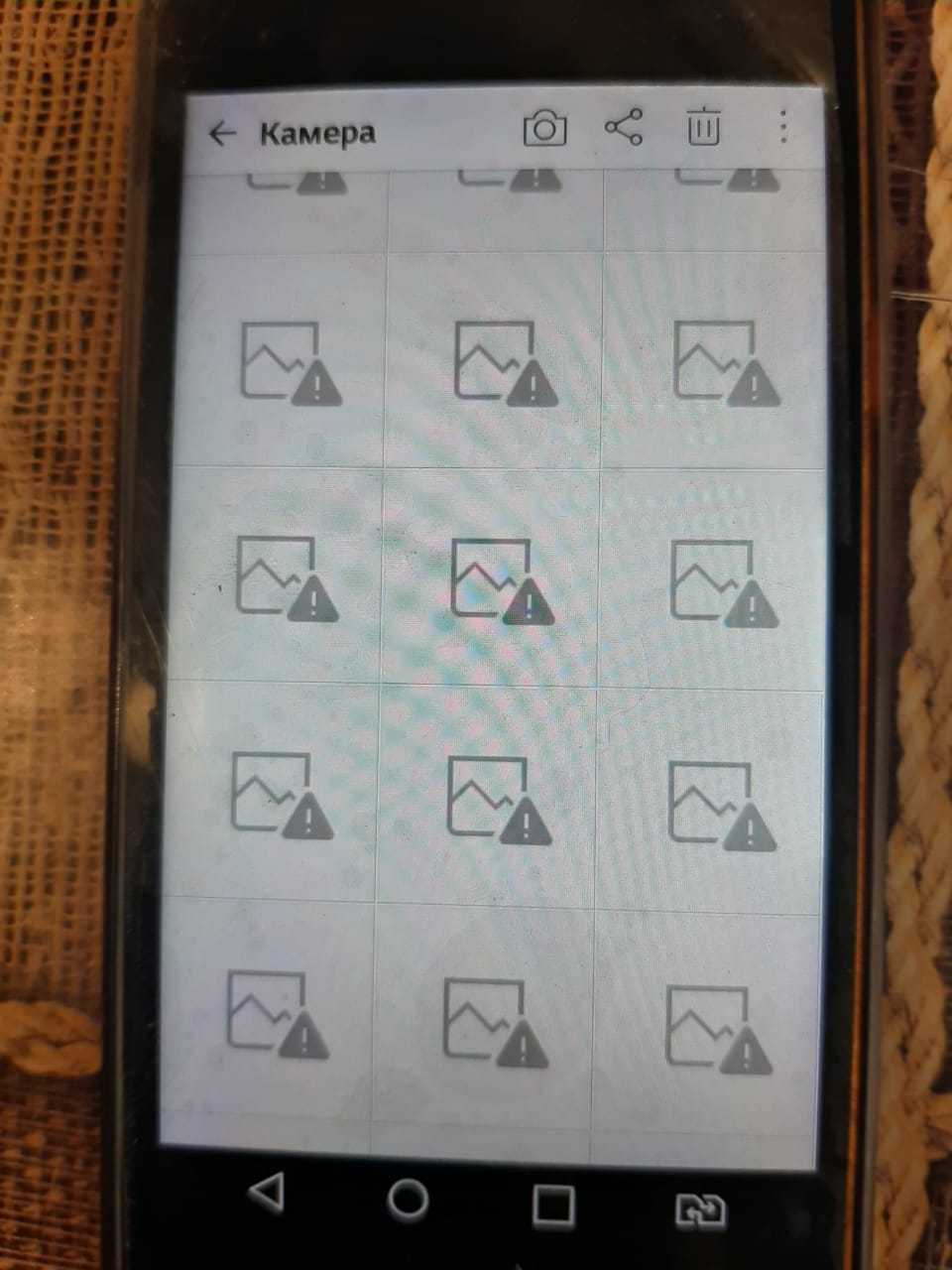

В общем из нескольких десятков фоток осталось 4.


masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
Короче при установке "приблуды" пришлось её чуть-чуть точнуть напильником.

187347


У меня она не помещалась и упиралась в корпус.
Не знаю, может мотор новый и что в конструкции изменено, но он не как не лез.
Красной стрелкой указал куда упирался

187348


Но после напильника всё встало.


masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
И вот самые нужные фотки не сохранились.
Вопрос к Василию или тем кто устанавливал на Ямаху 2019-2020 годов мож там всё-же имеются какие изменения.
Желтый и красный я подключил к тем разъёмам куда был подключен родной регулятор.
И никакого двойного в этом жгуте нет.
Один зелёный остался не подключённым.

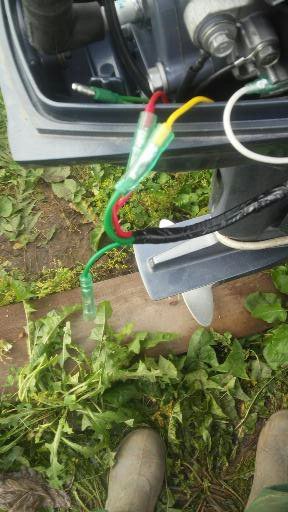

187349

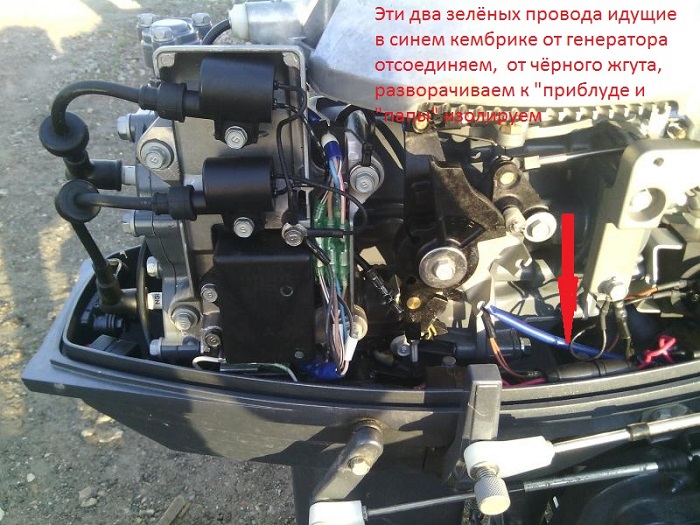

А вот те два зелёных которые идут от генератора в синем кембрике я отсоединил от чёрного жгута (с чёрной изолентой) и развернул к "приблуде" и соединил с оставшимися двумя зелёными.

187350

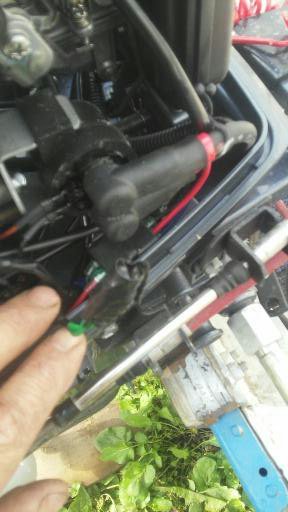

"Папы" на черном жгуте я за изолировал.

187351


masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
Я всё правильно сделал ???
Пока не заводил, боюсь чего-нибудь спалить.


Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
Последнее редактирование:

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
Доберусь до лодки ещё раз посмотрю и пофотаю

Последнее редактирование:

Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
Не важно, что и где двойное...:) нужно подсоединить желтый к проводу тахометра. Не нужно гадать, нужно смотреть/вызванивать и соединять согласно схеме:
https://forum.motorka.org/threads/10362/#lg=attachment133522&slide=0 универсальная схема.


masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
Вроде всё правильно получилось.
Попробую снять видео.
Ещё вопрос, два зелёных с "приблуды" к зелёным генератора я так понял там без разницы какой куда, так ?


VMA

капитан-лейтенант
Регистрация
05.12.2016
Сообщения
392
Карма
240
Город
Saratov
Имя
Михаил
Лодка
Прогресс-2
Мотор
BF 40
Да, без разницы. один из них должен быть двойным. И тот провод, что двойной, разделить, один из них идет на тахометр, вот к нему надо и подцеплять желтый.


Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
Блин, не нужно ничего делить, резать и т.п...
Пост #32 этой темы. Уже раз 30 так соединял народ.


masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
Блин, не нужно ничего делить, резать и т.п...
Пост #32 этой темы. Уже раз 30 так соединял народ.
То что резать и делить не надо , это понятно.
Неужели из тех кто ставил, именно на ЯМАХУ, не вёл видеозапись ?
Коротенький видос не помешал бы.
Я попробую сделать видосик , а вот как выложить ХЗ, тырнет не вывезет.


Василий Любов

капитан 3-го ранга
Регистрация
23.10.2016
Сообщения
892
Карма
459
Возраст
48
Город
Чайковский, Пермский край
Имя
Василий
Лодка
Пассажир на лодке: К5М1
Мотор
Ковыряюсь по электронике: Тоха-25(30) 4т.
А зачем?
Всё понятно практически интуитивно :)


VMA

капитан-лейтенант
Регистрация
05.12.2016
Сообщения
392
Карма
240
Город
Saratov
Имя
Михаил
Лодка
Прогресс-2
Мотор
BF 40

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
И вот самые нужные фотки не сохранились.
Вопрос к Василию или тем кто устанавливал на Ямаху 2019-2020 годов мож там всё-же имеются какие изменения.
Желтый и красный я подключил к тем разъёмам куда был подключен родной регулятор.
И никакого двойного в этом жгуте нет.
Один зелёный остался не подключённым.

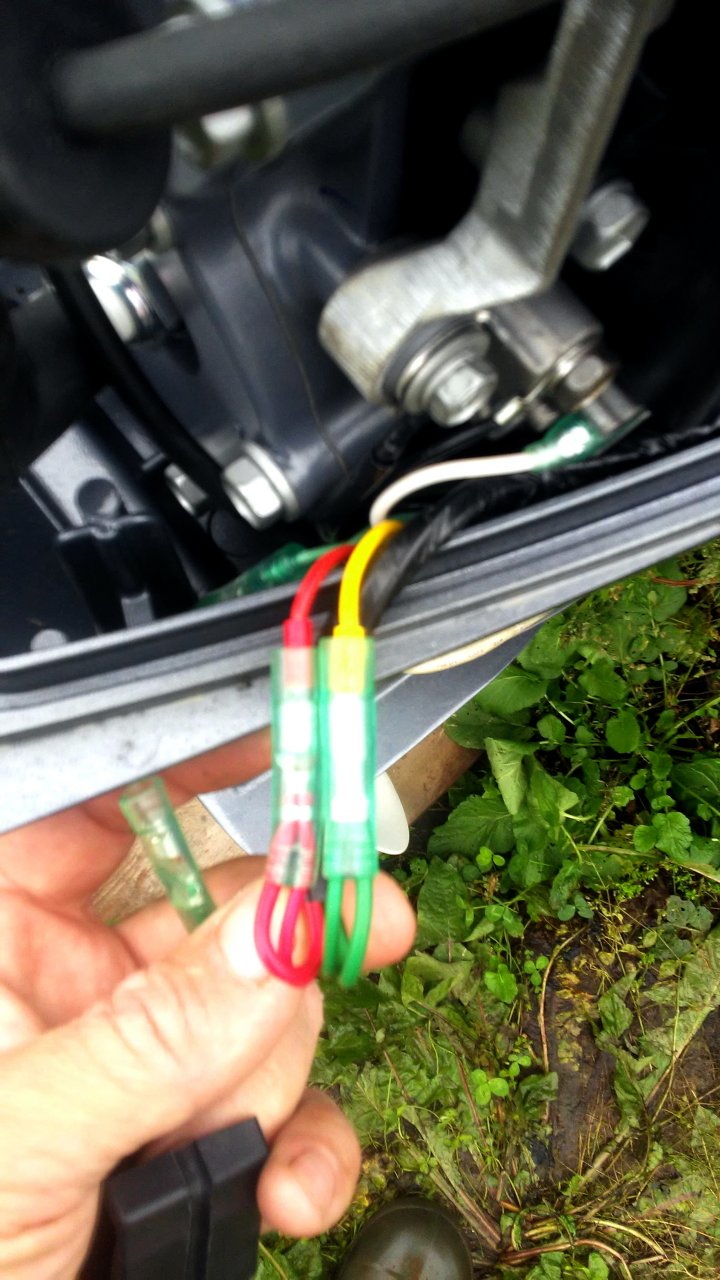

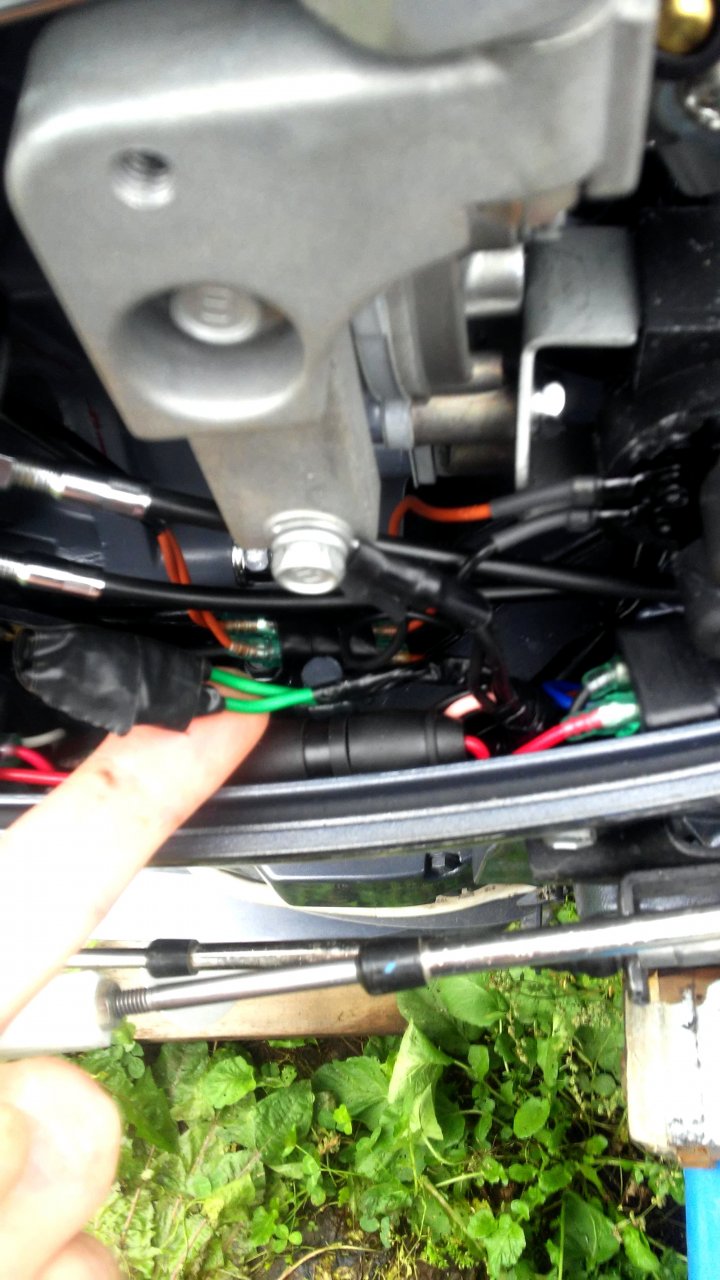

Посмотреть вложение 187349

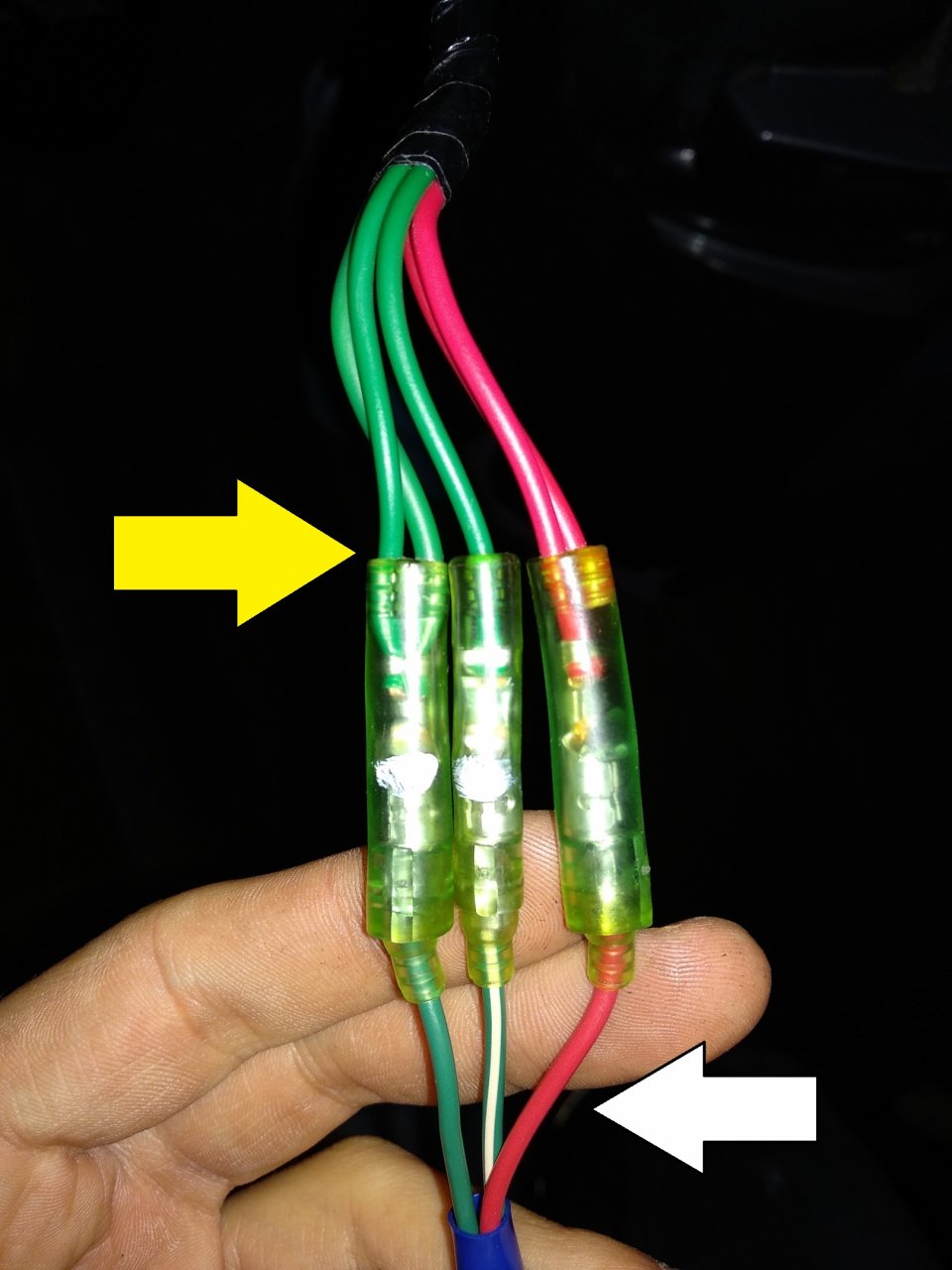

Добрался до лодки.
Отвечаю сам на свои-же вопросы.
Вобщем верхняя фотка с не правильным "фокусом".
Всё подключил я правильно


Вложения

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
И вот самые нужные фотки не сохранились.
А вот те два зелёных которые идут от генератора в синем кембрике я отсоединил от чёрного жгута (с чёрной изолентой) и развернул к "приблуде" и соединил с оставшимися двумя зелёными.

Посмотреть вложение 187350
Вот те зелёные в синем кембрике развёрнутые к "прибдуде"


Вложения

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30

Вложения

masterdrive

капитан 1-го ранга
Регистрация
14.12.2014
Сообщения
2 134
Карма
736
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30

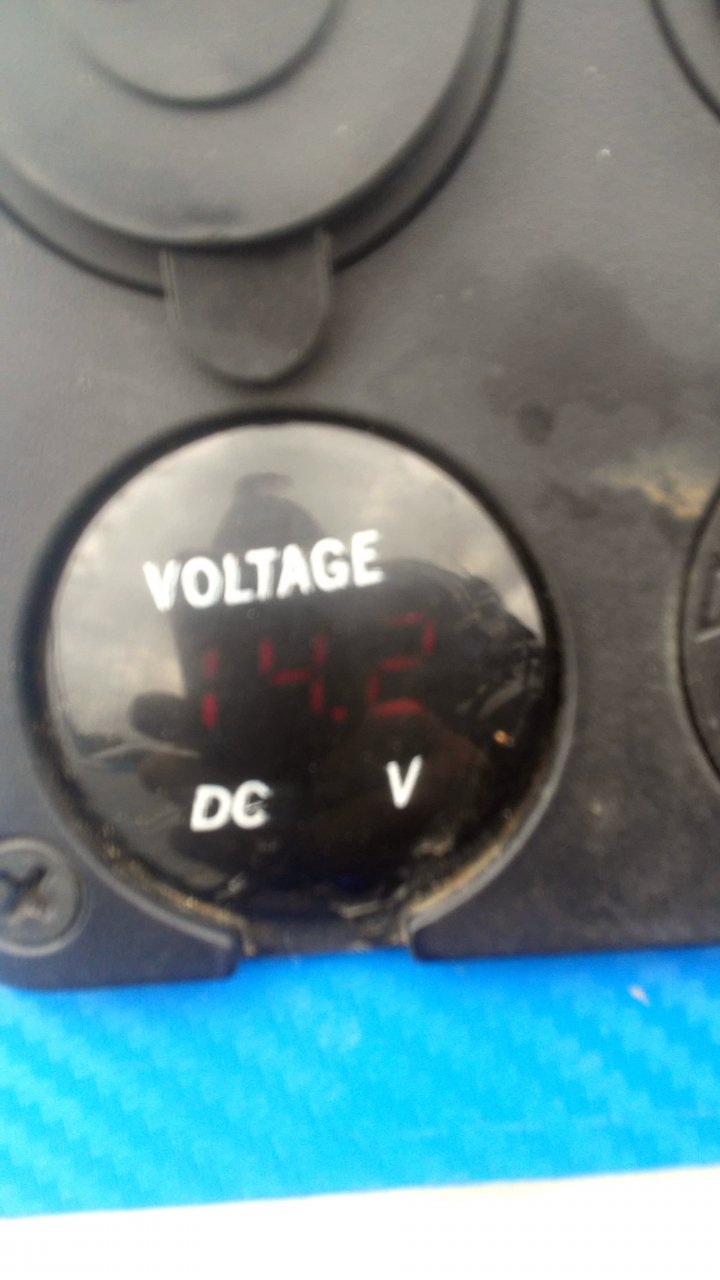

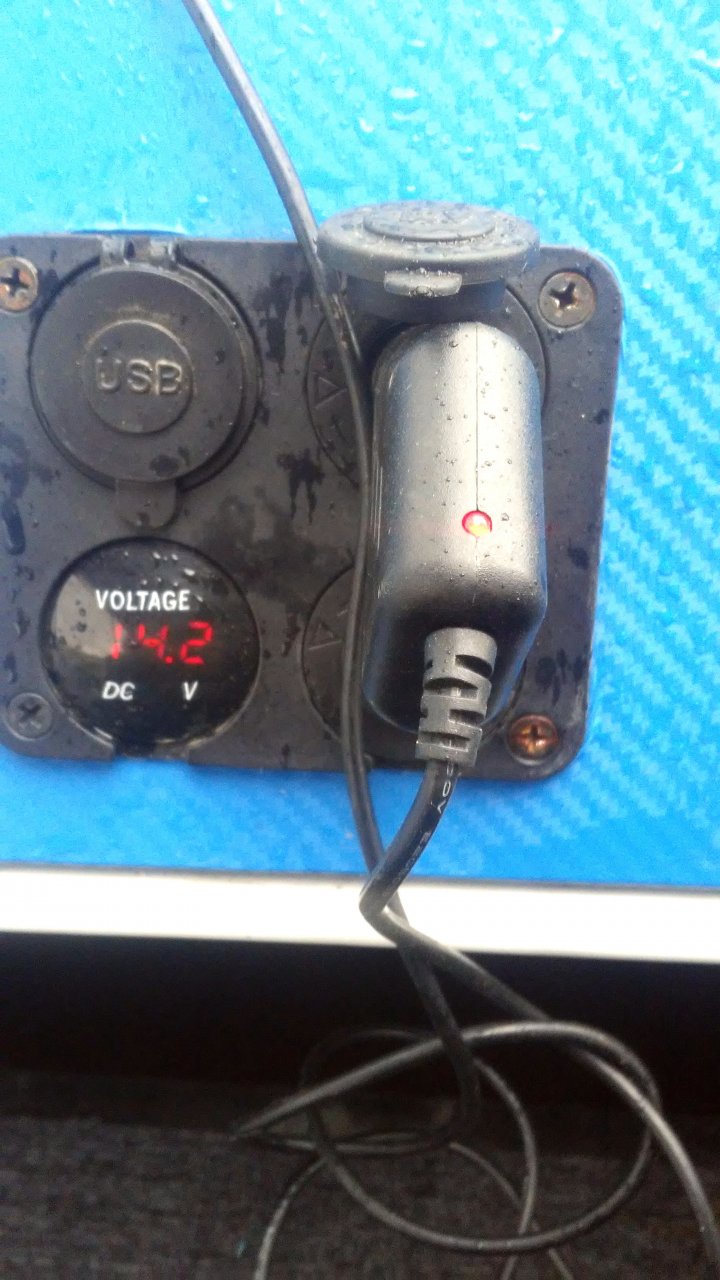

А вот результат !!!
Что с нагрузкой , что без, стабильно 14.2 -14.3 вольта.
Я РАД !!!
Василий спасибо !


Вложения
