bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Корпус подшипника запресовывается до упора. Нижний буртик работает как упорный для ШПХ. Шестерни разные. Вернее шестерни одинаковые, храповик в разные стороны. Смотри зацепление по вращению вертикального вала.


Sergei19

капитан 3-го ранга
Регистрация
13.07.2014
Сообщения
594
Карма
104
Возраст
53
Город
Урал
Имя
Сергей
Лодка
Самодельная из пвх
Мотор
Гибрид из Ветерка 8 и Чемпион 200, Москва-М, Yamaha 9,9 Mercury 40
Регулируй зацепление храповика, штоком включения передачи.Его надо или вворачивать или выворачивать ,..смотря какая шестерня плохо входит в зацепление


Жорж99

пассажир
Регистрация
24.03.2020
Сообщения
4
Карма
0
Город
Москва
Имя
Игорь Владимирович
Лодка
Автобот
Мотор
Москва-м
Корпус подшипника запрессовывается до упора. Нижний буртик работает как упорный для ШПХ. Шестерни разные. Вернее шестерни одинаковые, храповик в разные стороны. Смотри зацепление по вращению вертикального вала.
Я тоже так считал и запрессовывал корпус до упора. Но появились сомнения... Может кто-нибудь сможет измерить расстояние между шайбой 24 и корпусом подшипника 15 (схема редуктора пост 50)? Предполагаю, что корпус подшипника "провалился" миллиметра на 3.
Отрегулировать зацепление храповика не удается по причине того, что вилка 22 упирается в корпус.
Одновременно возник еще вопрос. Шпонка 17, удерживающая цилиндр 16 и имеющая длину,равную внешнему диаметру этого цилиндра в собранном редукторе располагается на уровне пазов корпуса подшипника 15. При смещении будет срезаться пазами, либо выцарапывать корпус подшипника. Диаметр заводской шпонки не позволяет устанавливать ее внатяг. Что предусмотрено, чтобы шпонка не смещалась в сторону?


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Предполагаю, что корпус подшипника "провалился" миллиметра на 3.
Что мешает подложить под буртик регулировочное кольцо?
Попробую ответить.
Если вилка упирается - попробуй переверни. Также на вилке может быть выработка от храповика, вместе с выработкой от шестерни переднего хода на бронзовом стакане 15 дадут те 3мм недохода.
Шпонка 17 ставится в натяг в рессору, заподлицо с кольцом. Ничего не царапает. Кольцо на ней болтается.


Жорж99

пассажир
Регистрация
24.03.2020
Сообщения
4
Карма
0
Город
Москва
Имя
Игорь Владимирович
Лодка
Автобот
Мотор
Москва-м
Что мешает подложить под буртик регулировочное кольцо?
Надо вычислить толщину регулировочного кольца. Поэтому спрашиваю какое нормальное расстояние в редукторе между шайбой 24 и корпусом подшипника 15.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Надо вычислить толщину регулировочного кольца. Поэтому спрашиваю какое нормальное расстояние в редукторе между шайбой 24 и корпусом подшипника 15.
Это плавающий размер. На моем редукторе около 54мм, на сколько можно было подлезть.
Выбирается зазор между шестернями. Т.к. приблизить ШПХ можно только опустив ее.


Жорж99

пассажир
Регистрация
24.03.2020
Сообщения
4
Карма
0
Город
Москва
Имя
Игорь Владимирович
Лодка
Автобот
Мотор
Москва-м
Это плавающий размер. На моем редукторе около 54мм, на сколько можно было подлезть.
Выбирается зазор между шестернями. Т.к. приблизить ШПХ можно только опустив ее.
Спасибо! Пока буду ориентироваться на 54 мм.
Размер "плавающим" быть может при условии одновременном "провале" обоих шестерен на одинаковую величину (например вследствие износа поверхностей соприкосновения шестеренок 18 и 23 с корпусом подшипника 15 и шайбой 24 соответственно. В случае "провала" одной из деталей 15 или 24, либо установки неправильной ширины регулировочного кольца одинаковый зазор между ведомой и ведущими шестернями выставить невозможно. Потому размер между деталями 15 и 24 необходимо выдерживать как можно точнее. Пожалуйста, если сможете найти время, измерьте это расстояние поточнее. Думаю измерить можно с применением циркуля или чего-либо подобного.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Нижний размер не особо важен. Советую обратить внимание на зацепление верхней и ведомой шестерен. Упорный стакан должен быть без выработки, он быстрее износится,чем каленая поверхность шестерни.


Гаврош

матрос
Регистрация
07.04.2020
Сообщения
5
Карма
0
Город
Санкт-Петербург
Лодка
Казанка
Мотор
Москва-12,5
Добрый вечер. Коллеги, подскажите, проставку в которой помпа и втулка центрирующая, можно снять вверх с редуктора не вынимая рессоры, или надо сначала демонтировать рессору, и тогда уже отсединить проставку?


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Привет. Проставка, без разбора редуктора, вверх не пойдет. Верх рессоры немного толще, чем втулка в проставке.


Lav 01

пассажир
Регистрация
31.07.2021
Сообщения
2
Карма
0
Город
Усть каменогорск
Имя
Андрей
Лодка
Ривьера 3200ск
Мотор
Москва М

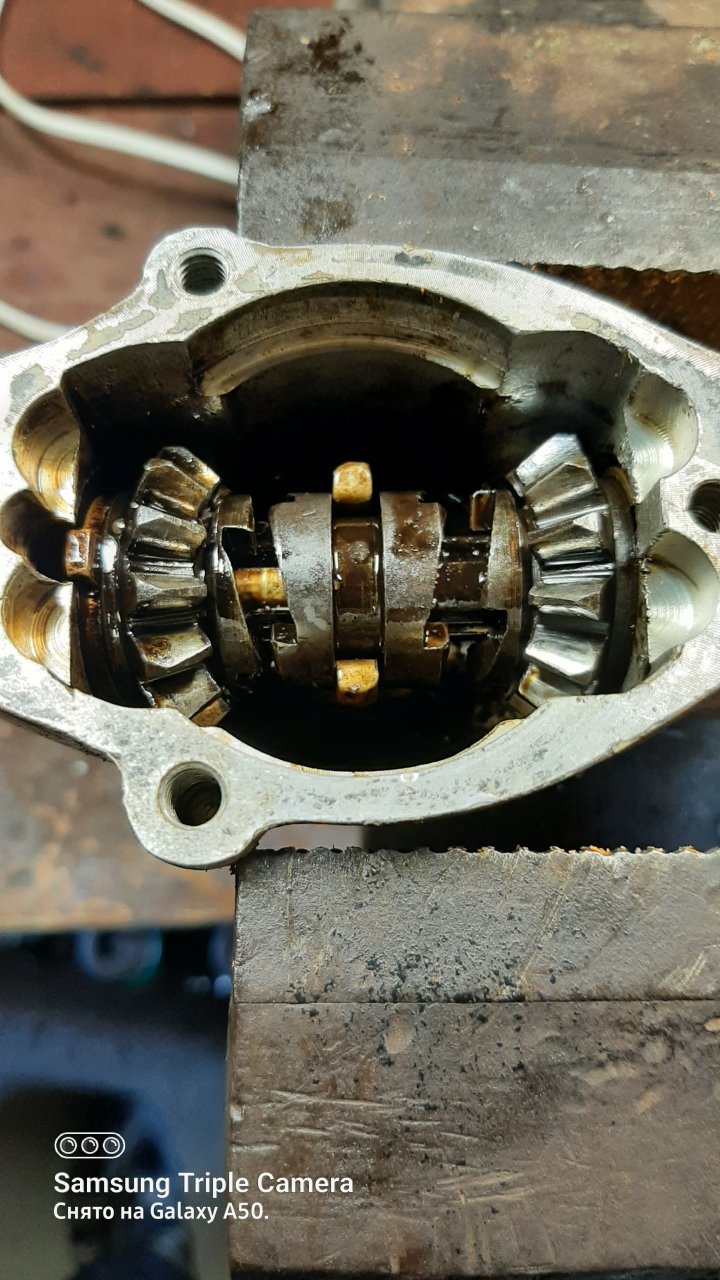

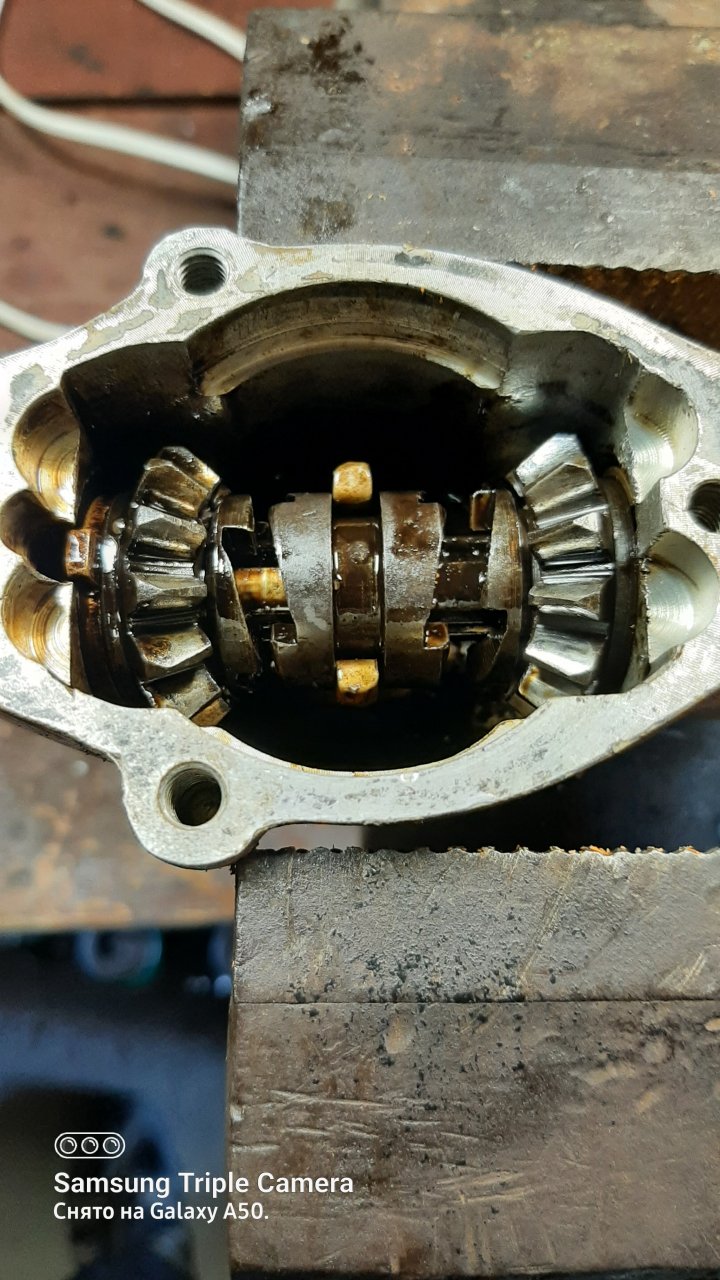

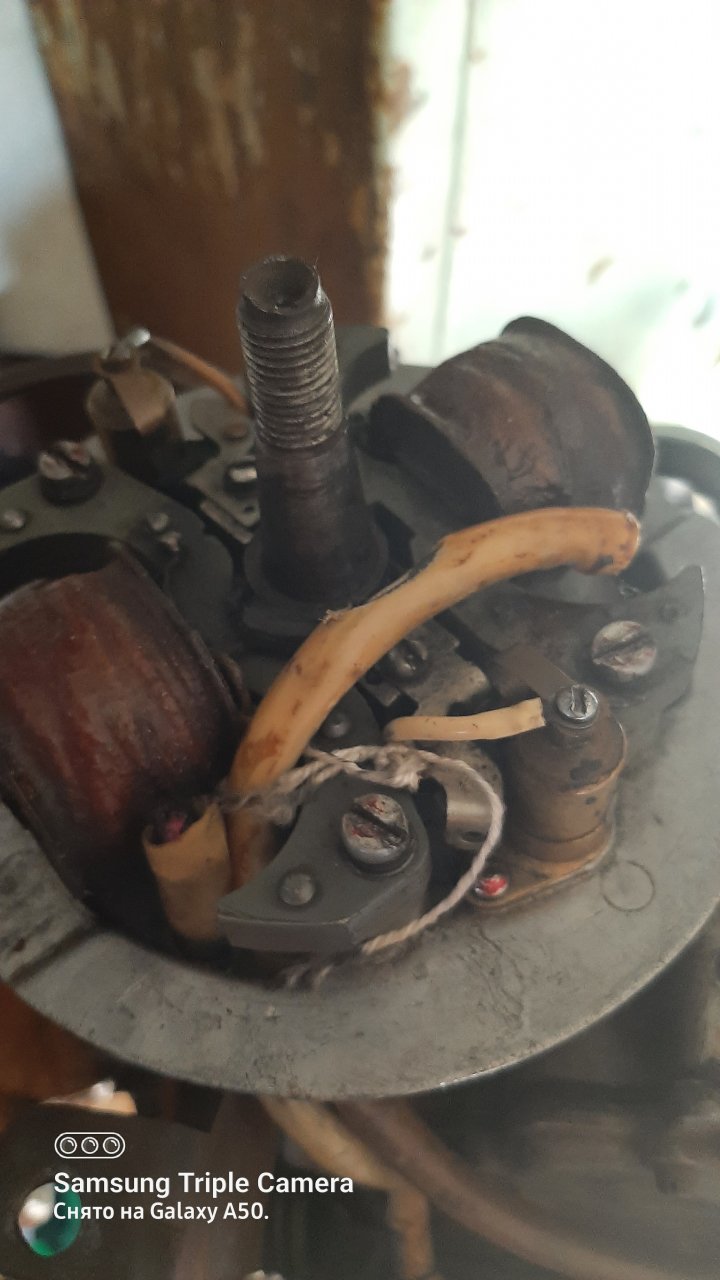

Здравствуйте уважаемые. Я здесь новичок, подскажите, сколько иголок в редукторе?Купил москва м,решил поменять масло, но слилась вода.Развалил редуктор, высыпались иглы,разного ф,есть даже половинки.Видео смотрел,макс43, красавчик, про втулку думаю.Просто с мотором отдали кучу з.ч,в том числе и банку иголок.Пока не освоился, хочу собрать в стоке.Интересует количество, диаметр.Маховик от ветра,как цепляется верхняя крыльчатка ,нижняя на сквозь,на гвозде.Верхняя под шпонку,но на рессоре нет ни шпонпаза, ни отверстия. Спасибо.


Вложения

Последнее редактирование:

bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Начните оттуда
