На форуме собирается много людей, занимающихся прикладной электроникой. Кто-то - профессионал, кто-то начинающий, а кто-то, только для того чтобы сделать один раз конкретное устройство и забыть до следующего раза.
Но так как и наличие практического опыта и профессиональных хитростей и навыков у всех разное, поэтому предлагаю в этой ветке делиться своими интересными идеями и опытом в части изготовления и конструирования электронных устройств.
Ну вот, для начала. Если кто сталкивался с жидким фоторезистом, то знает как аккуратно нужно его наносить на платы, чуть лишнего пшикнул - и пошла поверхность пятнами, которые при проявке приводят к браку. В общем, тоже испортив несколько плат, нашел способ как продлить время первичной сушки и улучшить растекание лака по фольге.
Для этого баллончик с лаком должен быть нагрет до 30-36 градусов, тогда распыл получается очень мелкодисперсным и не вылетают капли. А саму плату надо подержать на морозе, на улице зимой или в морозилке 1-2 минуты. Распыляем сразу, как занесли плату, иначе может запотеть, и оставляем минут на двадцать в прохладном месте не допуская попадания на плату естественного освещения или яркого искусственного. Ну далее сушка как по инструкции при температуре не выше 80 градусов.


brodigy

старшина 1ст.
Регистрация
7 Мар 2015
Сообщения
92
Благодарности
19
Адрес
Украина, Харьков
Имя
Дмитрий
Лодка
Adventure
Мотор
veter 8,12
#2
А что за фоторезист если не секрет? Подобное было с перемороженными красками.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29 Янв 2012
Сообщения
7,231
Благодарности
501
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
#3
brodigy написал(а):
А что за фоторезист если не секрет? Подобное было с перемороженными красками.
Обычно в балончиках,наносится на текстолит,потом засветка негатива ... травление. Удобно при мелком тиражировании.


brodigy

старшина 1ст.
Регистрация
7 Мар 2015
Сообщения
92
Благодарности
19
Адрес
Украина, Харьков
Имя
Дмитрий
Лодка
Adventure
Мотор
veter 8,12
#4
Об этом речь и идет. У меня с ним тьфу-тьфу, пока проблем нет. Да и он удобней чем пленка.


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,553
Благодарности
264
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#5
Фоторезист Positiv20. Правда у него срок годности истек еще 2005 году. Но тем не менее не засох не расслоился. Почитал на форумах, там предлагают распылять через органзу (ткань такая). Но расход увеличивается в два раза, а эта штука сейчас не дешевая. Проявляю "Кротом" Засвечиваю колбой от ДРЛ 100Вт. Купил 9 ваттную лампу УФ, но живу в частном секторе, напряжение в сети вечером слабое, и эффективность ее падает до нуля. Одна плата пролежала почти час, но при проявке даже намеков на дорожки не появилось. Если днем засвечиваешь, то все нормально. А ДРЛку закрыл сверху коробкой, чтобы в глаза прямой свет не попадал и тоже держу не меньше 20 минут. На свежем вроде минуты хватает.
Сейчас фотошаблоны на пленке напечатал, а делал на простой бумаге и пропитывал ВД-40. Вроде большой разницы нет. Когда в тепле сушишь, то чувствительность тоже падает.
Еще, попробовал китайский текстолит, что везде продается с красными точками на обратной стороне. При пайке дорожки отклеиваются сильнее чем на нашем старом советском. На том тоже такая фишка присутствует. Но китайский надо паять очень аккуратно и не шевелить детали после пайки, пока плата совсем не остынет, если перегрел немного.


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,553
Благодарности
264
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#6

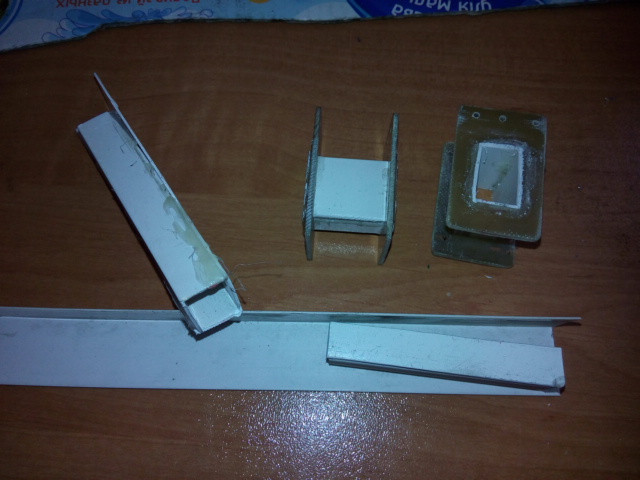

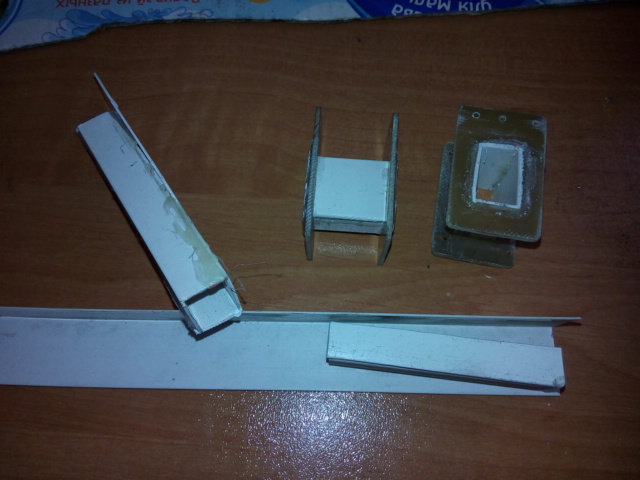

Вчера собрал по-быстрому намоточный станок. Вечером намотал управляющие обмотки на катушки от контактора, для зажигания Ветерка. Вот думаю, может укладчик еще туда сделать, чтобы вообще только сидеть и смотреть нужно было как работет техника :). А сегодня сделал два каркаса на катушки, тоже особо не заморачиваясь, но получилось нормально.
https://youtu.be/CXp3u9CWTPw


Вложения

танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,905
Благодарности
720
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#7
Voivano написал(а):
Вчера собрал по-быстрому намоточный станок. Вечером намотал управляющие обмотки на катушки от контактора, для зажигания Ветерка. Вот думаю, может укладчик еще туда сделать, чтобы вообще только сидеть и смотреть нужно было как работет техника :). А сегодня сделал два каркаса на катушки, тоже особо не заморачиваясь, но получилось нормально.
Молодец! Оригинальные решения :good:
Про счетчик расскажи подробней- что, от куда, как работает? Сколько стоит и где взять?


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,553
Благодарности
264
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#8
Это Алексей Овчинников где-то скользом упомянул. Что в отделе для шитья и вязаний всяких продаются счетчики для учета петель или х.з. что там женщины считают когда вяжут. Надевается на палец и кнопкой нажимается при необходимости. Стоит у нас рублей 70 или 80. Хотел сначала разобрать и геркон приспособить. А потом попробовал резинкой - нормально получается. счетчик не сворачивается, срабатывает от легкого нажатия. Но лучше, наверно пластинку сверху прилепить, а то кнопка очень быстро протрется, сам понимаешь, китайский пластик :)


танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,905
Благодарности
720
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#9
Voivano написал(а):
Это Алексей Овчинников где-то скользом упомянул. Что в отделе для шитья и вязаний всяких продаются счетчики для учета петель или х.з. что там женщины считают когда вяжут. Надевается на палец и кнопкой нажимается при необходимости. Стоит у нас рублей 70 или 80. Хотел сначала разобрать и геркон приспособить. А потом попробовал резинкой - нормально получается. счетчик не сворачивается, срабатывает от легкого нажатия. Но лучше, наверно пластинку сверху прилепить, а то кнопка очень быстро протрется, сам понимаешь, китайский пластик :)
А, вот оно как! А сброс у него есть? И какое питание? Или чистая механика? Сколько в единицах меряет, 000 или 0000?


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,553
Благодарности
264
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#10
Электронный, вроде 5 или даже 6 разрядов. В общем, на любую катушку хватит :) Сброс, конечно есть, спящий режим, запоминает последнее значение. Т.е если остановился, скажем, на 100, он отключится, а если через неделю например, продолжишь, то с того места начнет считать. Бумажек с ним никаких не было. Удобная штука, только мелковатый.


Volgasar

капитан 1-го ранга
Регистрация
30 Сен 2016
Сообщения
1,922
Благодарности
311
Адрес
Сергиев Посад
Имя
Павел
Лодка
ПВХ НДНД 370
Мотор
Было много отечественных,сейчас Джонсон-Евинруд 9,9-15-25-30-40.Дальше видно будет.
#11
А как катушка на оси крепится?


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,553
Благодарности
264
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
#12
Сначала, сделал вставку из пеноплэкса, по размеру отверстия и мотал. А сегодня утром, нашел, какие-то конусные резиновые шайбы, в пакетике лежали с болтами (вроде от унитаза). Оказалось очень удобно.


танкист

капитан 1-го ранга
Регистрация
15 Ноя 2014
Сообщения
7,905
Благодарности
720
Адрес
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
#13
Voivano написал(а):
Электронный, вроде 5 или даже 6 разрядов. В общем, на любую катушку хватит :) Сброс, конечно есть, спящий режим, запоминает последнее значение. Т.е если остановился, скажем, на 100, он отключится, а если через неделю например, продолжишь, то с того места начнет считать. Бумажек с ним никаких не было. Удобная штука, только мелковатый.
:yes: :good: Спасибо!


brodigy

старшина 1ст.
Регистрация
7 Мар 2015
Сообщения
92
Благодарности
19
Адрес
Украина, Харьков
Имя
Дмитрий
Лодка
Adventure
Мотор
veter 8,12
#14

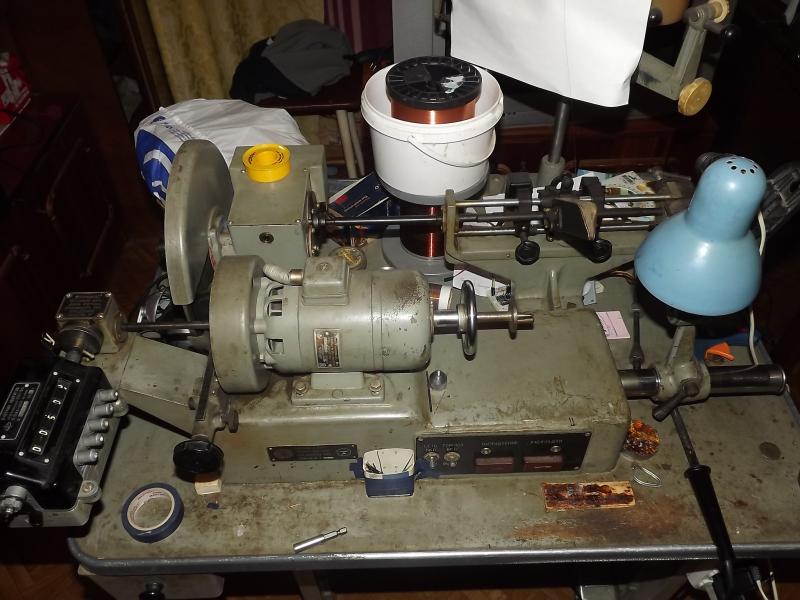

А у меня два вот таких зверя трудятся. Ну с моими объемами иначе никак... Конкретно этот, подустал уже, сейчас переделываю в ЧПУ, отработка, так сказать, технологии. А потом уже соберу другой, поменьше, настольный.
