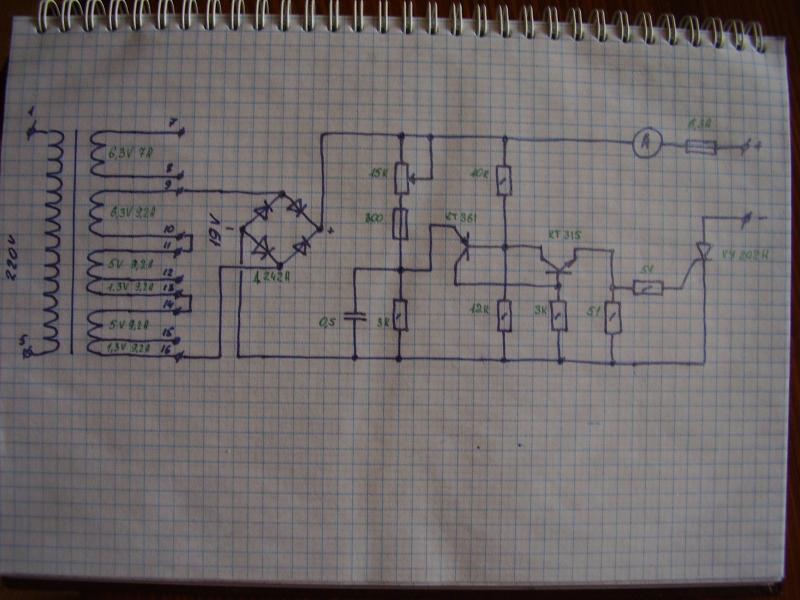

прошу помощи по сборке зарядного устройства для акб авто, лодок и т.д. на схеме нет маркировки деталей :? я не электронщик но паяльником и тестером пользоваться умею :)


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 480
Карма
510
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Какой маркировки нет, БКЭ транзисторов, что-ли? Это в справочниках, или в инете. Думаю, что эта схема далеко не лучшая, и капризная, если вообще работоспособная. Я бы рекомендовал поискать на radiokot.ru, там и помочь могут :-D


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
мне с компового питальника больше нравится.


Ледакол

капитан 1-го ранга
Регистрация
16.08.2016
Сообщения
7 839
Карма
1 719
Возраст
64
Город
Москва-Весьегонск
Имя
Константин
Лодка
Казанка-М, Флинк 280 TLA
Мотор
Tohatsu M18S, Нептун-23, Suzuki 2,5df

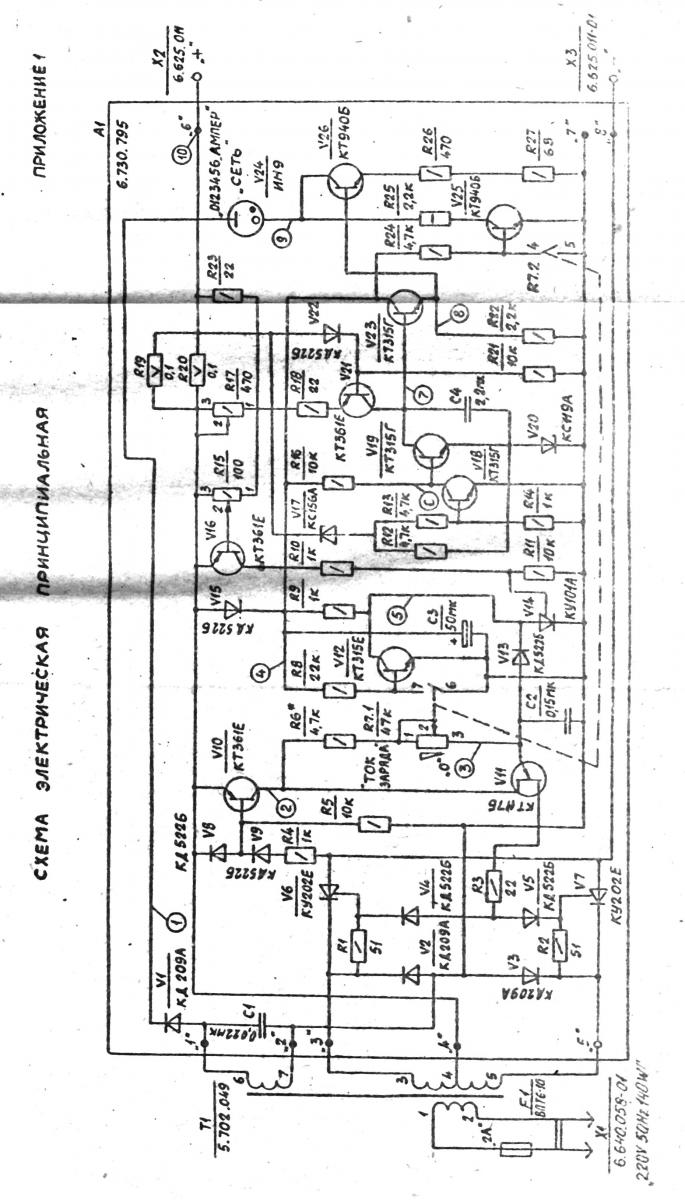

На конкретные вопросы не смогу ответить, но могу показать эл. схему зарядника "Бархат". Работоспособная схема на 120%. Я пользуюсь этим зарядником почти 30 лет. Буквально неделю назад заряжал АКБ НИВЫ перед зимой.


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 480
Карма
510
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Такой с нуля собрать посложнее даже, чем с компового питальника переделать :-D Фёдору надо же трансофрматор задействовать... Для первоначальной сборки такие самое то.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
fedor024 сказал(а):
прошу помощи по сборке зарядного устройства для акб авто, лодок и т.д. на схеме нет маркировки деталей :? я не электронщик но паяльником и тестером пользоваться умею :)
Это схема Спиридонова RA4A радиолюбитель из Пензы. Всё с ней хорошо кроме транзисторов.
Есть смысл поставить транзисторы чуть мощнее чем серия 315 и 361.
Рекомендую заменить транзисторы на КТ816 и КТ817.


Андрей-3-1

капитан 1-го ранга
Регистрация
11.09.2016
Сообщения
1 935
Карма
749
Город
Самара
Лодка
Гладиатор 330, Профмарин 370
Мотор
Салют, Ветерок 8-12, Вихрь-30, Ямаха-25, МТР-2.5, Джонсон-25.
Самая простая схема, она и самая надёжная. Работает очень давно, заряжает всё что нужно.
Себе добавил автоматику на выход, но она необязательна.
Внимание - без нагрузки такие схемы включать нежелательно!



yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 480
Карма
510
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
А это большой минус, как-нибудь обязательно забудешь или контакт пропадёт. Да и Д305 сейчас найти проблематично. И конденсаторы гасящие тоже, неполярные таких ёмкостей, стоят ого-го.

танкист сказал(а):
Это схема Спиридонова RA4A радиолюбитель из Пензы. Всё с ней хорошо кроме транзисторов.
Есть смысл поставить транзисторы чуть мощнее чем серия 315 и 361.
Рекомендую заменить транзисторы на КТ816 и КТ817.
Тиристор в ней в ключевом режиме работает, надеюсь? То есть вкл-выкл? И его нелишне, может, заменить на современный?


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
а тиристоры, же вроде по другому и не работают, или я таких не знаю.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 480
Карма
510
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Так-то оно так. Лень анализировать схему запуска тиристора, но чего только люди не могут сделать))


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
yoric сказал(а):
Тиристор в ней в ключевом режиме работает, надеюсь? То есть вкл-выкл? И его нелишне, может, заменить на современный?
Тиристор заменить можно, придется пересчитать делитель. Работает схема в импульсном режиме и проста как бублик.
Принцип работы следующий.
Конденсатор заряжается через переменное сопротивление 15к и постоянное 300 ом. Когда напряжение на конденсаторе превысит напряжение в точке соединения сопротивлений 15 и 300, открывается транзистор кт361. Коллекторный ток транзистора кт361 открывает кт315. В свою очередь, коллекторный ток кт315 закрывает кт361. Таким образом, транзисторы лавинообразно открываются и происходит разряд конденсатора в управляющий электрод тиристора. Так получается запускающий импульс. Изменяя переменным сопротивлением 15 к время задержки запускающего импульса, можно регулировать выходное напряжение схемы. Чем больше это сопротивление, тем медленнее происходит заряд конденсатора, больше время задержки запускающего импульса и ниже выходное напряжение на нагрузке.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
fedor024 сказал(а):

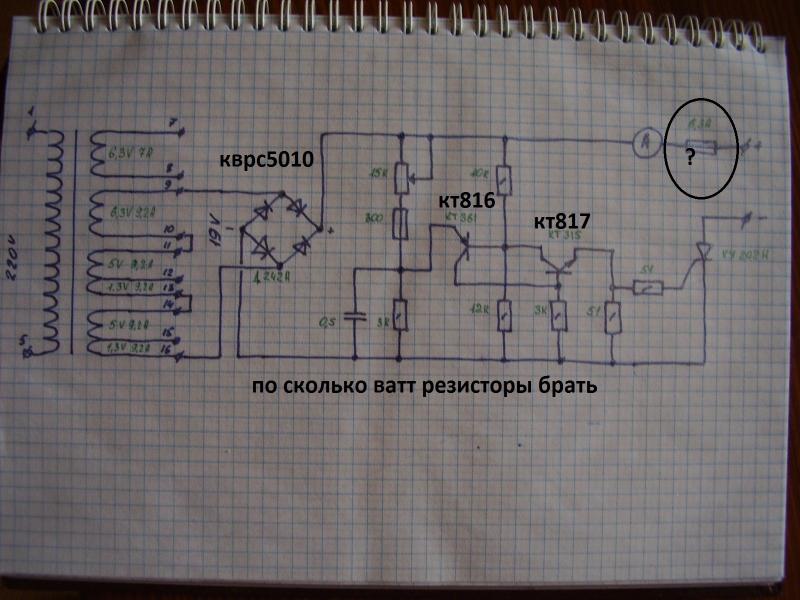

вот по схеме если что поправьте

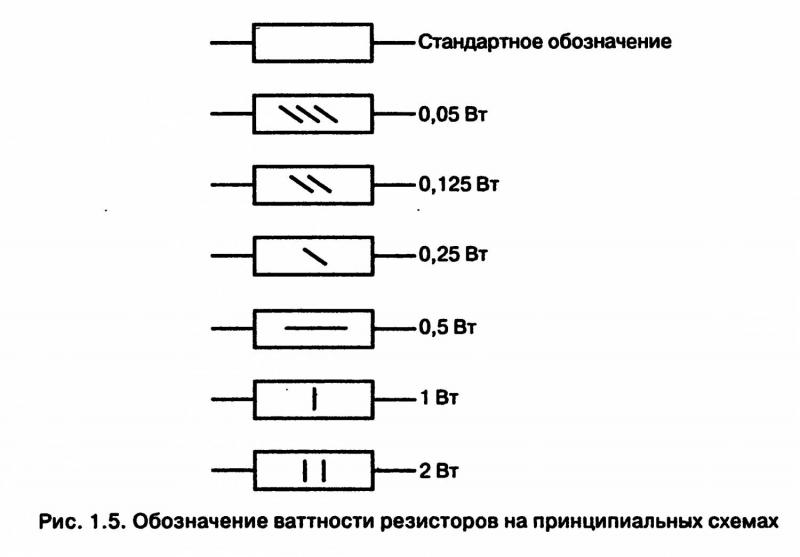

Мощность резисторов на схеме обозначена, она составляет 0.25 ватт. Знаком вопроса обведён предохранитель.



Транзисторы правильно указаны. Мост надо поставить на радиатор площадью не меньше 200 см2


Вложения

fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25
танкист сказал(а):
fedor024 сказал(а):
вот по схеме если что поправьте
Мощность резисторов на схеме обозначена, она составляет 0.25 ватт. Знаком вопроса обведён предохранитель.



Транзисторы правильно указаны. Мост надо поставить на радиатор площадью не меньше 200 см2
спасибо то что нужно будем паять :good:


fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25

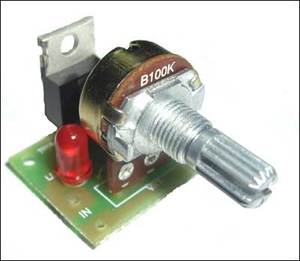

нашёл такое видео мне наверное проще будет по такому типу собрать подскажите мне по мощности подойдёт такой регулятор или надо мощнее NF245 Регулятор мощности 500Вт


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
fedor024 сказал(а):
нашёл такое видео мне наверное проще будет по такому типу собрать подскажите мне по мощности подойдёт такой регулятор или надо мощнее NF245 Регулятор мощности 500Вт
500 Вт будет менее напряженно работать, тут жалеть не надо- "запас карман не трет"


fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25
Андрей спасибо просто этот есть в продаже я тоже с запасом согласен заказал на 2000 вт из китая


fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25

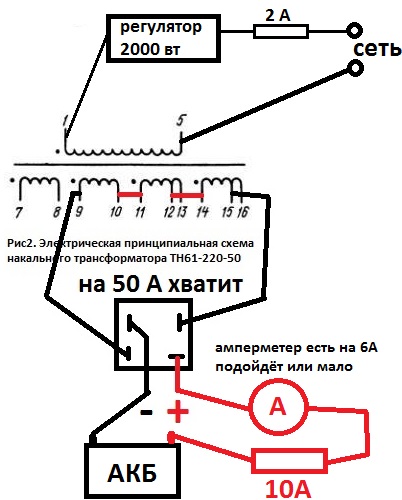

собрал с регулятором от пылесоса на 2000вт работает :eek: на холостом 0 в а под нагрузкой (лампочка на 24 в) 8 в мин пока проверял без диодного моста напряжение регулируется от 8 до 17,4 в :pardon: сколько ампер получится 8 или 8*3=24 :unknown: конденсатор на выходе не надо ставить или...... то на сколько :roll: извините если спрашиваю очевидные вещи не хочется спалить что то :?


Вложения

vasvas59

старшина 1ст.
Регистрация
20.03.2014
Сообщения
84
Карма
5
Город
. ПЕРМЬ,г.Добрянка.
Имя
Василий
Лодка
прогресс-4, обь-М.,ЯМАРАН-360.
Мотор
ВЕТЕРОК-8,12,НЕПТУН-23,ВИХРЬ-20-25-30л.с.,ТОХАЦУ-18.
От 8-17,4 это у тебя напряжение,а не мощность.Ампераж дла заряда аккумулятора зависит от диамера провода вторичной обмотки тр-ра.У меня так диаметр провода 2,0мм хватает заряжать 12а-1оо амперный аккумулятор.Амперметр на 6а. годится хоть для зарядки аккумулятора на 600 ампер,НО только обязательно в параллель амперметру нужен шунт(сопротивление)если сила тока больше 6 ампер :good:


fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25
vasvas59 сказал(а):
От 8-17,4 это у тебя напряжение,а не мощность.Ампераж дла заряда аккумулятора зависит от диамера провода вторичной обмотки тр-ра.У меня так диаметр провода 2,0мм хватает заряжать 12а-1оо амперный аккумулятор.Амперметр на 6а. годится хоть для зарядки аккумулятора на 600 ампер,НО только обязательно в параллель амперметру нужен шунт(сопротивление)если сила тока больше 6 ампер :good:
исправился


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
fedor024 сказал(а):
сколько ампер получится

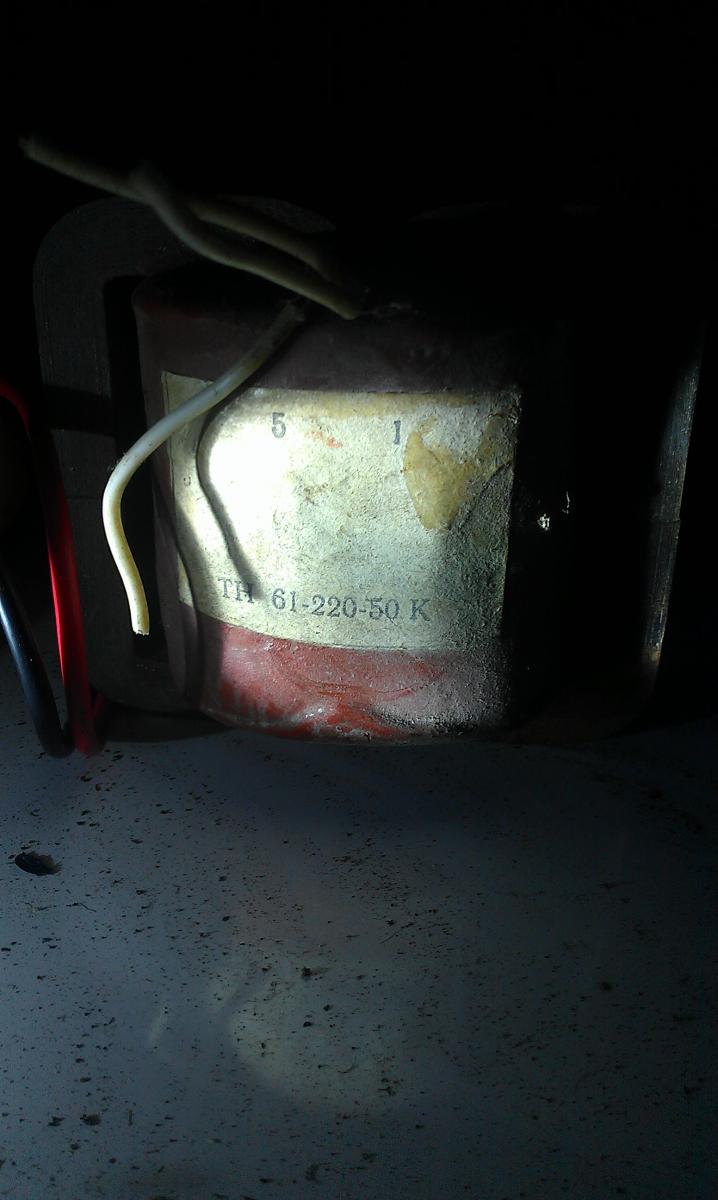

Ампер получится столько сколько будет просить аккумулятор. Но не больше того что способен выдать трансформатор, а трансформатор рассчитан на 6-8 ампер. http://www.radiolibrary.ru/reference/tr ... /tn61.html
Не превышай эти значения и трансформатор проживет долго.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
fedor024, важно ещё, что бы машина не оказалась подключена к зарядному без аккума (плохой контакт клеммы).


fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25
Pilot-by сказал(а):
fedor024, важно ещё, что бы машина не оказалась подключена к зарядному без аккума (плохой контакт клеммы).
снимал клеммы всё работает :unknown:


fedor024

ст. мичман
Регистрация
09.12.2014
Сообщения
195
Карма
8
Возраст
39
Город
приднестровье, тирасполь
Имя
евгений
Лодка
южанка
Мотор
4 нептун 23 ,2 стрелы, москва 10, 25
проблема в другом подключаю акб зарядка идёт но вольтаж показывает 15 в на минимуме и продолжает расти :unknown: на максимуме 19 в :eek: в чём проблема может быть :pardon: пробую подключить лампочку на 24 в всё нормально на минимуме 6 в на максимуме 16.5 в что не так :unknown: :eek:


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
fedor024 сказал(а):
проблема в другом подключаю акб зарядка идёт но вольтаж показывает 15 в на минимуме и продолжает расти :unknown: на максимуме 19 в :eek: в чём проблема может быть :pardon: пробую подключить лампочку на 24 в всё нормально на минимуме 6 в на максимуме 16.5 в что не так :unknown: :eek:
Аккумулятор это реактивная нагрузка, лампа активная нагрузка.
Смысл в том что прибор на АКБ видит импульсы которые дает регулятор в первичной цепи трансформатора, ток то течет от пластины к пластине через электролит а не через активную нагрузку в виде нити лампы, следовательно показания на приборе отличаются.
Идеальный вариант такого зарядного устройства это задать со вторичной обмотки трансформатора 15-16 вольт, но у тебя подключено 3 обмотки по 6.3 вольта а это уже 18.9 именно такое напряжение и будет присутствовать на АКБ с подобным регулятором. Я не смотрел до конца видео поскольку принцип работы такой схемы мне известен но тут всё очевидно.
Нужно напряжение 16 вольт со вторичной обмотки трансформатора. Тогда на максимуме будет 15-16. а на минимуме 11-12.
15-16 это правильно для заряда АКБ.
