Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

люди выложите пожалуйста видео работы двигателя вихрь 30 со схемой дмитрия на разных режимах работы!!!


LUZER

Местный
Регистрация
8 Май 2011
Сообщения
661
Благодарности
8
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
Александр проблема как раз только в том что конденсатора 068 только два. ну очень проблемно найти третий или один на 2 мкф. завтра еще попробую последний вариант!
Cергей24, а с двумя что плохо работает? У меня в подобной схеме стоит конденсатор на 1 мкФ 400 В, и оковская катушка, уже пять лет работает, как правило дергаю один раз...0,68+0,68=1,36, а это больше чем 1 мкФ...попробуй ;)

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Cергей24, а с двумя что плохо работает? У меня в подобной схеме стоит конденсатор на 1 мкФ 400 В, и оковская катушка, уже пять лет работает, как правило дергаю один раз...0,68+0,68=1,36, а это больше чем 1 мкФ...попробуй ;)[/quote]


нет я еще не пробовал. просто консультируюсь не охото ошибаться и потом переделывать. а так спасибо за информацию! ;)

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

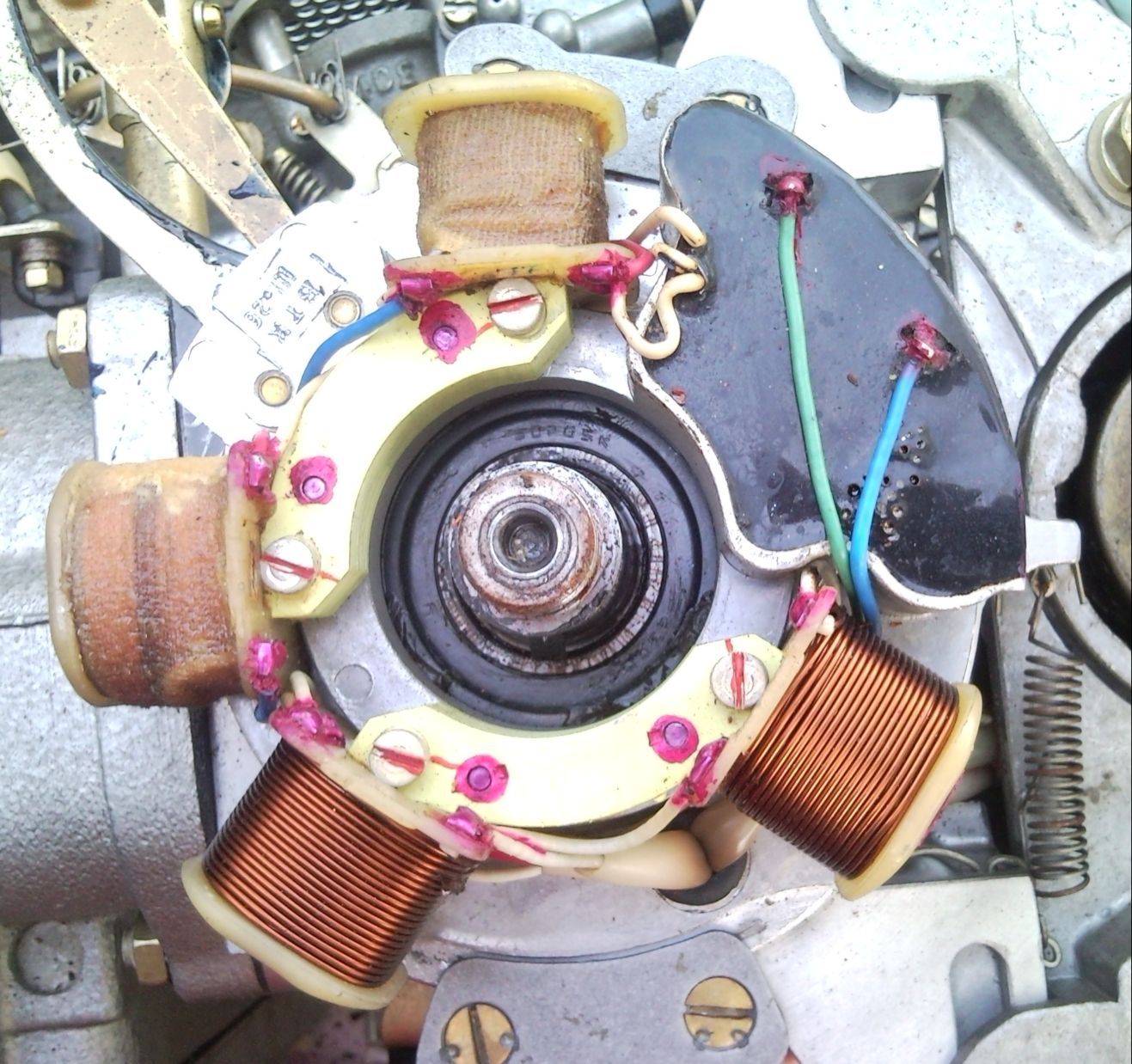

здраствуй те товарищи водномоторники! вот мое основание мб-2 что надо с ним сделать для схемы дмитрия ?


Вложения

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

товарищи ну вы где ау! помогите а то уж очень охото завести свего моского коня на новой зажигалке! :?

Регистрация
11 Май 2010
Сообщения
1,393
Благодарности
91
Адрес
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; 12-мест"баркас"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Кениг 40, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.



Выводи наружу эти три провода и подключай согласно схеме не надо делать никаких печатных плат.



Такая вот компоновка помещается в коробочку от "Тик-Така" и заливается эпоксидкой.


Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

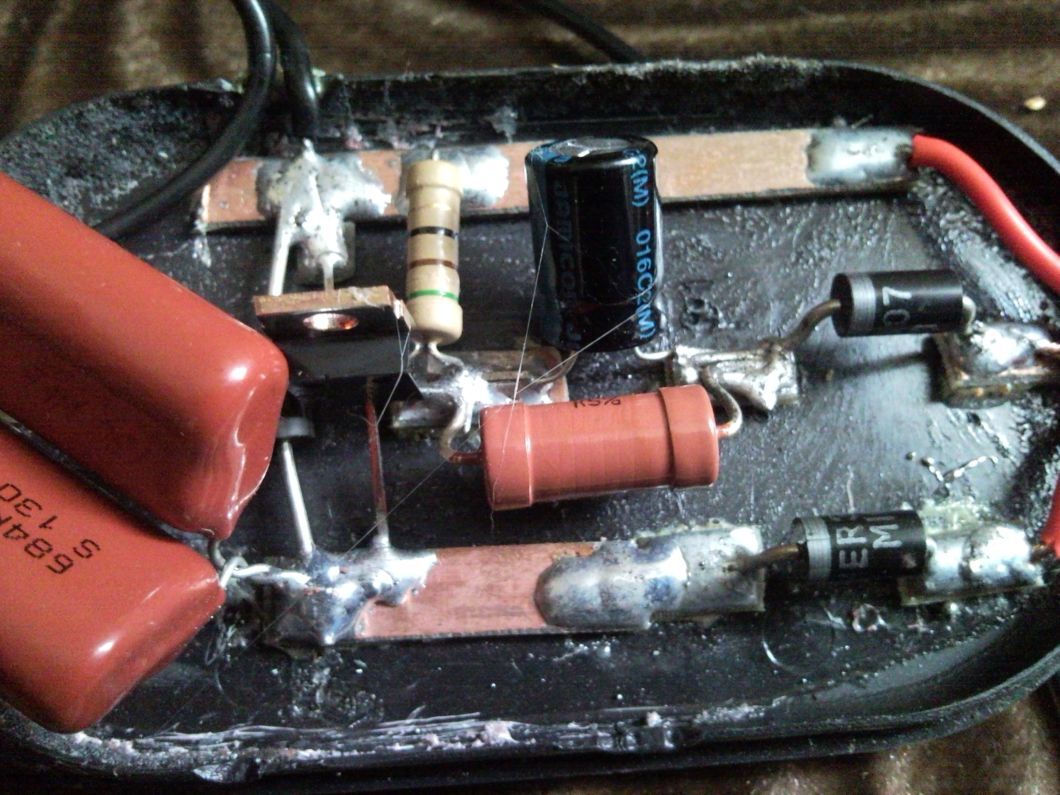

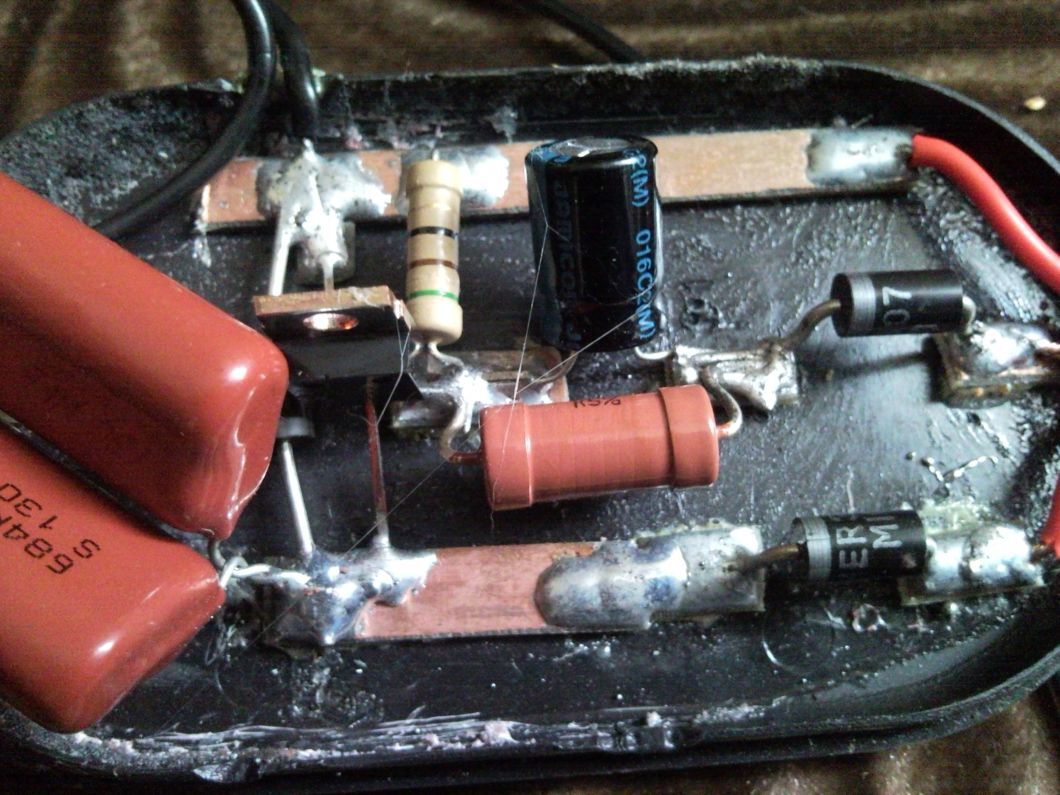

спасибо вот что получилось у меня


Вложения

Регистрация
11 Май 2010
Сообщения
1,393
Благодарности
91
Адрес
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; 12-мест"баркас"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Кениг 40, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
спасибо вот что получилось у меня


Все ок! Заводи. Отпишешь как результат.

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

хорошо! еще вот такой вопросик а старую схему в ванночке обязательно удалять или можно оставить просто заглушив ее?

Регистрация
11 Май 2010
Сообщения
1,393
Благодарности
91
Адрес
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; 12-мест"баркас"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Кениг 40, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
хорошо! еще вот такой вопросик а старую схему в ванночке обязательно удалять или можно оставить просто заглушив ее?
Оставляй.


carib8

Новичок
Регистрация
15 Мар 2011
Сообщения
5
Благодарности
1
Re: Надежная схема для МБ-2, МН-1, МВ-1.

А можно поставить на схему Дмитрия ТМЛку от вихревского электронного зажигания.
двухвыводную

Регистрация
11 Май 2010
Сообщения
1,393
Благодарности
91
Адрес
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; 12-мест"баркас"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Кениг 40, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

carib8 написал(а):
А можно поставить на схему Дмитрия ТМЛку от вихревского электронного зажигания.
двухвыводную
Да,можно.
Хочу напомнить,что сама схема не подходит для основания МБ-22,23.Искра будет,но тиристор неврежиме быстро сгорит.А двухискровая катушка от МБ-22,23 подходит,можно ставить.

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

мужики ну не хочет она работать что делать?

Регистрация
11 Май 2010
Сообщения
1,393
Благодарности
91
Адрес
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; 12-мест"баркас"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Кениг 40, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
мужики ну не хочет она работать что делать?
Искры нет?

Регистрация
6 Фев 2010
Сообщения
1,316
Благодарности
58
Адрес
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
мужики ну не хочет она работать что делать?
Сергей24, а ты старые провода идущие к прежней схеме отключил надеюсь.....
Массой является корпус двигателя, провод (не высоковольтный, по первичной обмотки) от двухискровой катушки один на корпус движка, а второй на два кондера. Так все сделал???

Регистрация
6 Фев 2010
Сообщения
1,316
Благодарности
58
Адрес
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

да та схема которая находится в ванночке отключена полностью. катушки подключал как показал дмитрий. может начало и конец местами поменять?

Регистрация
6 Фев 2010
Сообщения
1,316
Благодарности
58
Адрес
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
да та схема которая находится в ванночке отключена полностью. катушки подключал как показал дмитрий. может начало и конец местами поменять?
Все как он отметил, правильно.
Менять нужно, если искра не в тот момент. Осмотри схемку, может тиристор не так..... там нет ничего необычного.

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

да я вроде все уже проверил вроде все так как должно быть

Регистрация
6 Фев 2010
Сообщения
1,316
Благодарности
58
Адрес
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Во время пайки катушек, провода не повредил? Сопротивление посмотри тестером, обоих катушек.
Тиристор вроде верно стоит, если по фото смотреть. Какой применил?

Регистрация
6 Фев 2010
Сообщения
1,316
Благодарности
58
Адрес
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

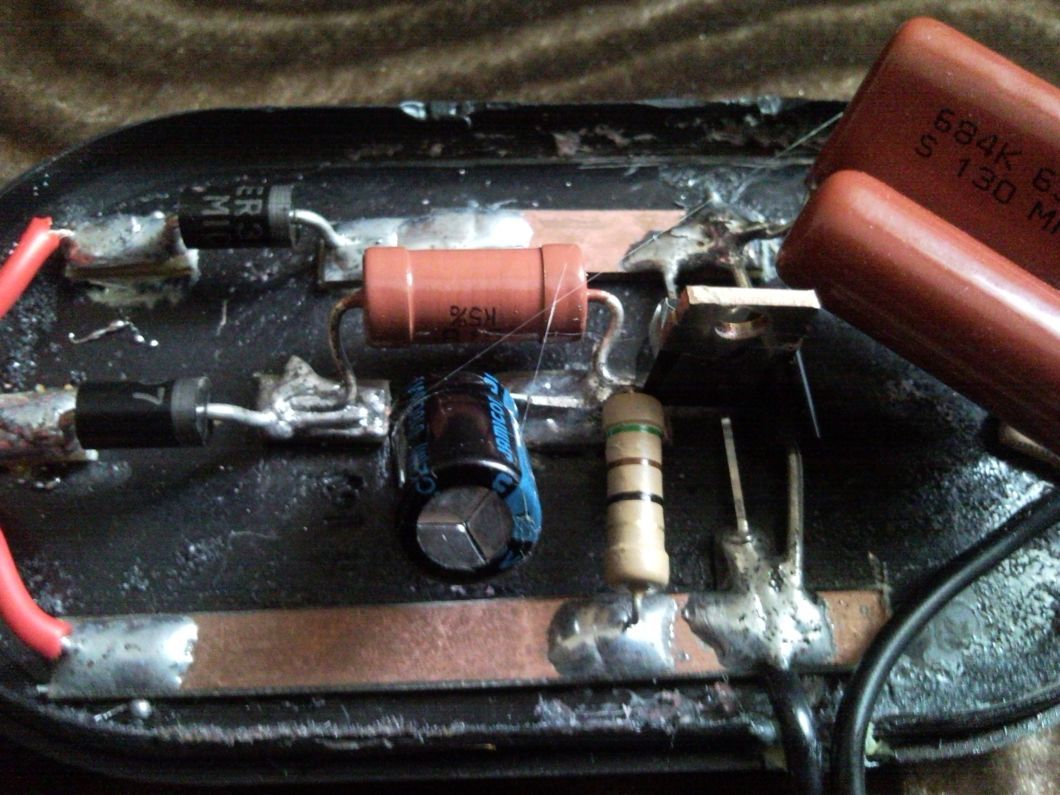

Резистор полосатый касается корпуса тиристора, у тиристора это Анод, а резистор припаян к Управляющему... осмотри внимательно!
Уверен сейчас нет замыкания, но так близко лучше не размещать.
ВТ151 поставил?
Ищи, все дело в банальной мелочи. Резисторы еще раз проверь, те ли.....
Схемку много раз повторили. Работает!!!


Вложения

Регистрация
25 Авг 2011
Сообщения
129
Благодарности
1
Адрес
Красноярский край Большеулуйский район
Имя
Сергей
Лодка
МКМ, Обь-3
Мотор
Вихрь-30, Бийск-45, Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

теристор вт151 там уже нет замыкания я все развел сейчс попробую поменять резистор полосатый. я же прям начинаю разочаровываться и думать что у меня руки не правильно растут!

Регистрация
6 Фев 2010
Сообщения
1,316
Благодарности
58
Адрес
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

сергей24 написал(а):
теристор вт151 там уже нет замыкания я все развел сейчс попробую поменять резистор полосатый. я же прям начинаю разочаровываться и думать что у меня руки не правильно растут!
Это эмоции.... волю им не давай, планомерно, без паники, все сделаешь!
Тестер есть?

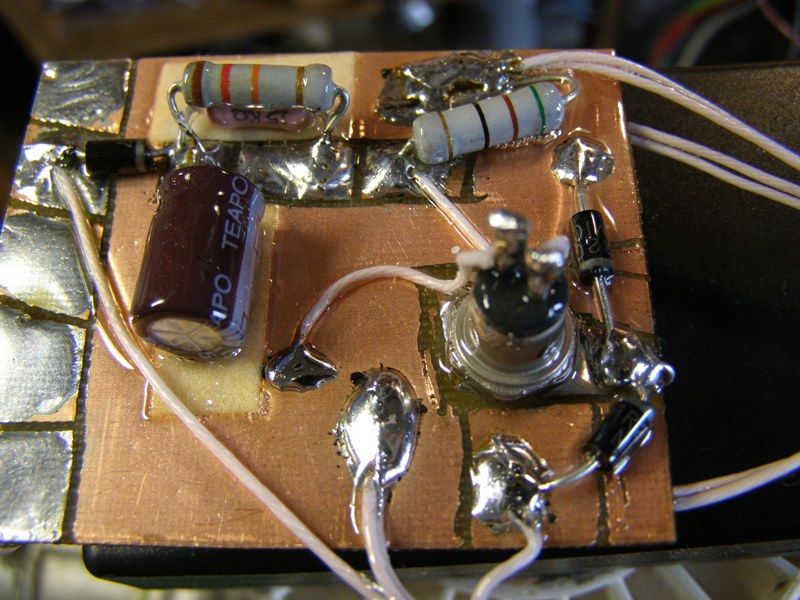

Кстати, пайка отличная, я бы сказал есть навыки..... :)
Первую схему так собрал, живет!!!
На фото нет перемычки между резиторами, упустил из вида, потом поставил, все работает.


Вложения
