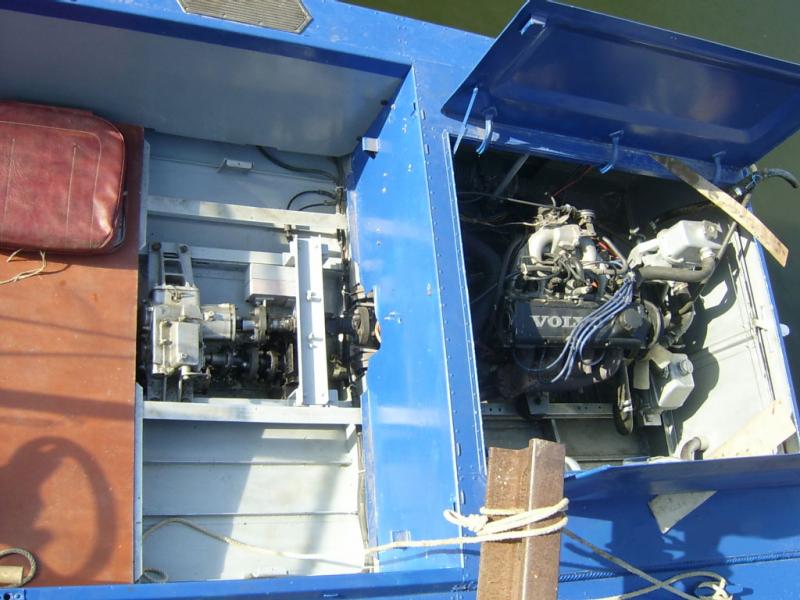

Всем здравствуйте! После Прогресса-4 и 30 Вихря (рабочей лошадки моей юности) созрел сделать что-то сам. Купил Амур-1, Восток, Амур-Д и взялся за дело. Сомнений с выбором двигателя не было только Volvo B200, B230. (Устанавливались на машинах Volvo 740) их катерные аналоги AQ-130 Volvo Penta. На Амур-1 отходил 6 сезонов (залив большой, туда и обратно на рыбалку 100км). Ни разу не ломался. Восток не успел, установил только двигатель и его у меня купили. Затем купили Амур-1 (для себя оставил Амур-Д) и сейчас приступил к восстановлению. Двигатель Volvo, ПОК Амуровская. На фото нет охлаждения коллектора. В отличии от Коллекторов Volvo я применил блок из 4 вентиляторов от автомобильной печки и это лучше, чем менять прогнившие коллектора с водяной рубашкой и риском загубить двигатель водой из дырки. Обязательно ставлю педаль сцепления, очень удобно и не повреждаются узлы.


Вложения

Alex1981

капитан 1-го ранга
Регистрация
14.04.2011
Сообщения
2 277
Карма
124
Возраст
41
Город
Саратов
Имя
Санек
Лодка
Амур - М
Мотор
Johnson 130
Приборная панель как будто сенсорная ))))


Alex1981

капитан 1-го ранга
Регистрация
14.04.2011
Сообщения
2 277
Карма
124
Возраст
41
Город
Саратов
Имя
Санек
Лодка
Амур - М
Мотор
Johnson 130
Добро пожаловать на форум! Давай больше фоток и видео как эта вольвочка таскает корытце.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
11 096
Карма
3 116
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Поддерживаю Саню, очень хочется увидеть подробнее все узлы и узнать характеристики ходовые и мощностные.


Владимир Галашов

ст. матрос
Регистрация
13.11.2015
Сообщения
46
Карма
5
Город
Калининград
Имя
Владимир
Лодка
Амур-1,Амур-д
Мотор
Volvo B200-E

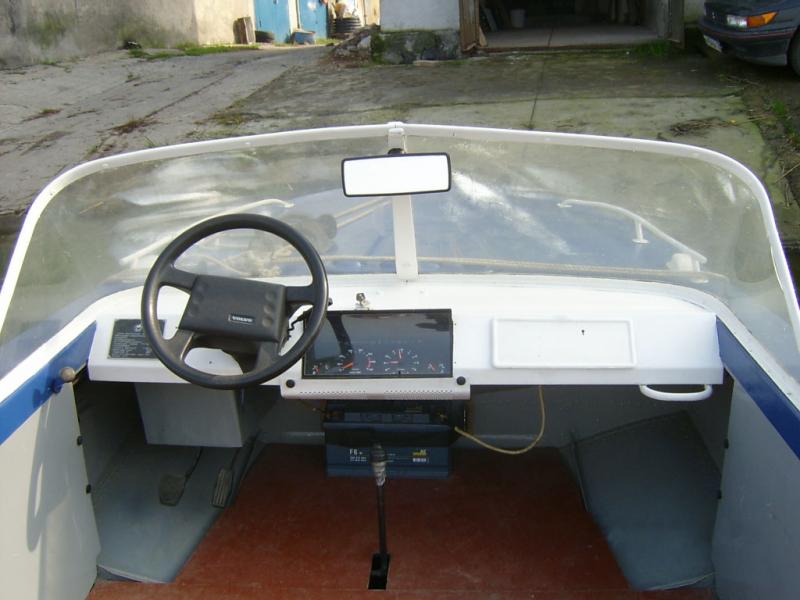

Начну по кусочкам. Приборная панель от автомобиля, часы, тахометр, температура, уровень топлива. Об уровне топлива -моя разработка. В крышку бака вставил два инфракрасных диода (приёмник и передатчик) и таким образом амплитуда отражённого сигнала от поверхности топлива пропорциональна его уровню, электрическая схема его усиливает и подгоняет под обычный стрелочный индикатор на панели. Никаких поплавков, резисторов и прочей фигни, которые не всунуть в бак, и бренчащих в нём на волнах.


zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 345
Карма
309
Возраст
56
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Стоянка шикарная! :good:


Alex1981

капитан 1-го ранга
Регистрация
14.04.2011
Сообщения
2 277
Карма
124
Возраст
41
Город
Саратов
Имя
Санек
Лодка
Амур - М
Мотор
Johnson 130
Что автомобильная понятно, тут как бы без новшеств. А вот про ДУТ можно подробнее фото или (лучше) схемку какую


Владимир Галашов

ст. матрос
Регистрация
13.11.2015
Сообщения
46
Карма
5
Город
Калининград
Имя
Владимир
Лодка
Амур-1,Амур-д
Мотор
Volvo B200-E

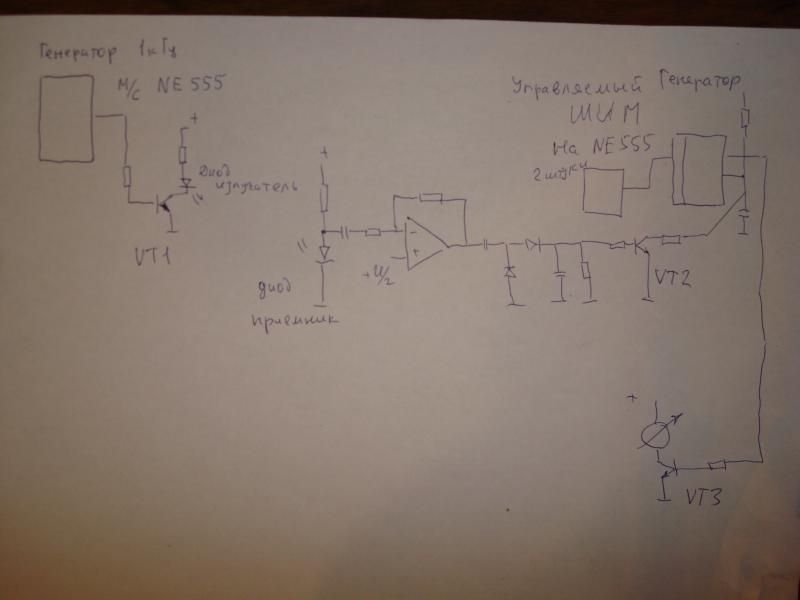

Принцип работы ДУТ. Диод излучатель работает с частотой примерно 1кГц, для того что бы отражённый сигнал было проще усилить и выпрямить, чем возиться с постоянным током и дрейфом нуля. Выпрямленный сигнал поступает на базу VT2. Чем больше он открывается, тем больше ширина импульсов на выходе генератора ШИМ, тем большее время за период открыт транзистор VT3, тем сильней нагрев пластины прибора уровня топлива. Схему собирал лет семь назад, сейчас не найду, но принцип на фото, хороший электронщик сделает. Особенность заключается в том, что светодиоды вставлены в небольшие металлические трубочки что бы исключить прямое влияние друг на друга.


Вложения

Владимир Галашов

ст. матрос
Регистрация
13.11.2015
Сообщения
46
Карма
5
Город
Калининград
Имя
Владимир
Лодка
Амур-1,Амур-д
Мотор
Volvo B200-E
https://yadi.sk/d/uQcGwL1UkTBq4 здесь немного видео первых выходов,ещё не было на коллекторе вентилятора.При продаже были замеры:с 4 людьми на борту обороты 2700 и скорость 39км\ч. Винт был сильно не подходящий по шагу,от катера с V-образным двигателем от грузовика и насмерть приваренным к валу что это было не знаю,но вал подошёл к Амуру.


Добрянец

гл. старшина
Регистрация
20.08.2012
Сообщения
124
Карма
8
Город
Пермь
Имя
Добрянец
Лодка
Ока 4 была, Казанка 5м2
Мотор
Вихрь М, Вихрь 30Э - были, Сузуки ДТ 40
Круто!!! Если не секрет, сколько денежных вложений в амур с мотором вольво?


Добрянец

гл. старшина
Регистрация
20.08.2012
Сообщения
124
Карма
8
Город
Пермь
Имя
Добрянец
Лодка
Ока 4 была, Казанка 5м2
Мотор
Вихрь М, Вихрь 30Э - были, Сузуки ДТ 40
:pardon: Посмотрел видео, как-то шумновато


qwertym

капитан 1-го ранга
Регистрация
19.02.2013
Сообщения
2 937
Карма
170
Возраст
43
Город
Минск Беларусь
Имя
Илья
Лодка
Крым есть . Янтарь-2 Воронеж Неман-1 Южанка-2 Неман-2 Феникс 380 Кайман Н-330 были
Мотор
Yamaha F-40 BETL
Да и в правду какой то неприятный слуху звук присутствует. :hahaha:


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 882
Карма
887
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
qwertym сказал(а):
Да и в правду какой то неприятный слуху звук присутствует. :hahaha:
Ребят, это угловой редуктор :yes: - фИшка Амуровская... этот звук за сотню метров слышно :D ...


Владимир Галашов

ст. матрос
Регистрация
13.11.2015
Сообщения
46
Карма
5
Город
Калининград
Имя
Владимир
Лодка
Амур-1,Амур-д
Мотор
Volvo B200-E
Всё очень просто,это воют прямозубые шестерни углового редуктора,почти как реактивный самолёт.В нормальнах трансмисиях давно косозубые. Этот Амур делался с перспективой на продажу,как тренеровка сил,но задержался, доставив много прекрасных рыбалок.Расклад по ценам 8 лет назад корпус-800$ вал,редуктор,теплообменики,помпа-200$ (всё в состоянии сдачи на металлолом) , двигатель , мосты телеги(всё от автомобиля бесплатно)-занимался авто ремонтом и разборкой Volvo.Платил токарям за изготовление валов.Работа 1,5года в свободное время.Ещё сделал переходной шланг ,который подсоединял на выхлоп и сброс охлаждения.На берегу на нейтралке давал газ и продувал систему охлаждения от забортной воды.


qwertym

капитан 1-го ранга
Регистрация
19.02.2013
Сообщения
2 937
Карма
170
Возраст
43
Город
Минск Беларусь
Имя
Илья
Лодка
Крым есть . Янтарь-2 Воронеж Неман-1 Южанка-2 Неман-2 Феникс 380 Кайман Н-330 были
Мотор
Yamaha F-40 BETL
Отличный улов !!! Поздравляю!!!


Владимир Галашов

ст. матрос
Регистрация
13.11.2015
Сообщения
46
Карма
5
Город
Калининград
Имя
Владимир
Лодка
Амур-1,Амур-д
Мотор
Volvo B200-E
Я вижу во всём этом главное,процесс творчества.Можно заработать деньги и купить на рынке овощи,а можно самому их вырастить,так-же можно сделать катер,пусть хуже промышленного,но получить большое удовольствие от творчества.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
11 096
Карма
3 116
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Владимир Галашов сказал(а):
Я вижу во всём этом главное,процесс творчества.Можно заработать деньги и купить на рынке овощи,а можно самому их вырастить,так-же можно сделать катер,пусть хуже промышленного,но получить большое удовольствие от творчества.
+100 :good: :good: :good: :yes: Наш человек!


PMS

гл. кор. старшина
Регистрация
27.04.2010
Сообщения
143
Карма
21
Возраст
73
Город
г. Санкт-Петербург
Имя
Семёныч
Лодка
Амур-3
Мотор
Yamaha 90 AETO, Yamaha 8C
Владимир Галашов сказал(а):
Принцип работы ДУТ. Диод излучатель работает с частотой примерно 1кГц, для того что бы отражённый сигнал было проще усилить и выпрямить, чем возиться с постоянным током и дрейфом нуля. Выпрямленный сигнал поступает на базу VT2. Чем больше он открывается, тем больше ширина импульсов на выходе генератора ШИМ, тем большее время за период открыт транзистор VT3, тем сильней нагрев пластины прибора уровня топлива. Схему собирал лет семь назад, сейчас не найду, но принцип на фото, хороший электронщик сделает. Особенность заключается в том, что светодиоды вставлены в небольшие металлические трубочки что бы исключить прямое влияние друг на друга.
Интересно....
Бак амура с двумя перегородками. В каком месте размещены излучатель и приемник ?
Отражение идет не только от бенза , но и от стенок.
Интересно какая точность измерения таким методом ?
Крен катера влияет на показания ?


Владимир Галашов

ст. матрос
Регистрация
13.11.2015
Сообщения
46
Карма
5
Город
Калининград
Имя
Владимир
Лодка
Амур-1,Амур-д
Мотор
Volvo B200-E
Две дырки сверлятся прямо в плоской крышке бака,и в них вставляются металлические трубочки( около 15-20мм) со светодиодами,трубочки исключают прямую оптическую связь и придают лучшую диаграмму направленности излучению в сторону топлива.Инерционность стрелочного показателя(основанного на нагреве биметаллической пластины) усредняют значения при качке.Точность была такая же как на машине с такими приборами.Можно было придумывать дальше,вставить трубку с поплавком на верхней части которого закреплена металлическая пластинка-отражатель и в нижнем конце трубы заглушить и сделать маленькое отверстие .Таким способом увеличить точность, исключить качку но уже под цифровые индикаторы.
