Нужна схема, проверенная , ШИМ для эл.мотора. Кто,что делал?


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
ovchinnikov 1966 сказал(а):
, ШИМ для эл.мотора.


Брал за основу эту схему,затачивал под свои нужды,плата где-то была поискать нужно.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Если не сложно, платку поискать. Спасибо.


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
ovchinnikov 1966 сказал(а):
платку поискать.
Отправил в почту, сфотаю попозже готовую с двух сторон ,для компактности там силовая на две стороны разведена.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
От спасибо добрый человек :)


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.

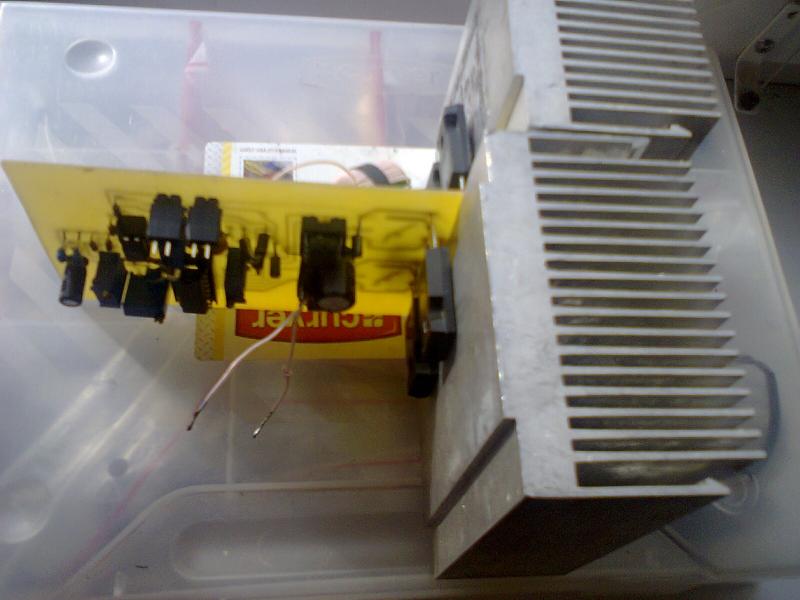

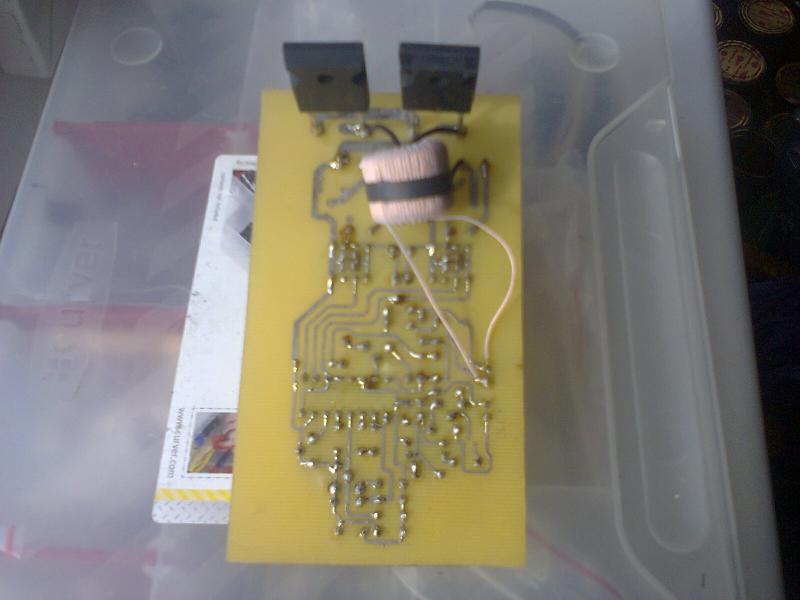

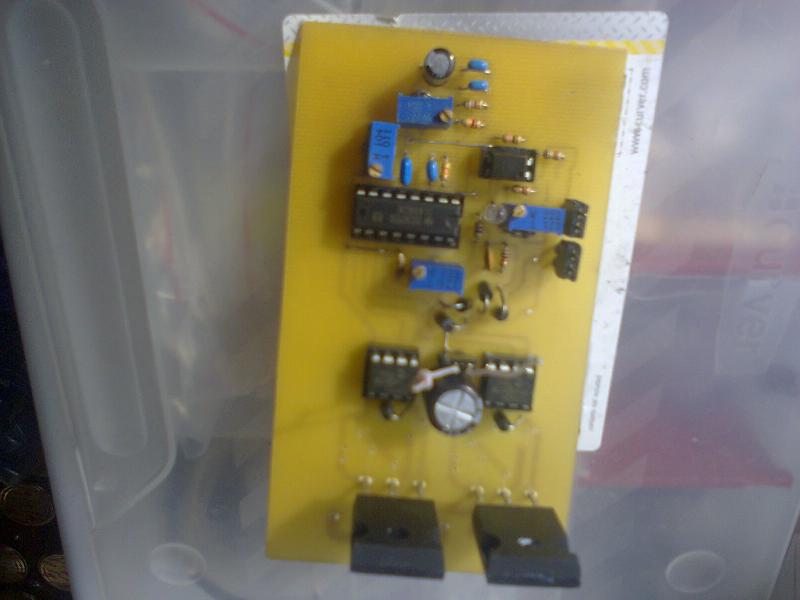

Вот приблизительно так. Вообше схема эта универсальная-можно на ее основе сделать много полезных вещей.


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Спасибо огромное. Так понимаю из за радиаторов в отдельном блоке монтировать. Какой площади радиатор должен быть?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Вопрос. Можно схемку в более большом разрешении, слепой я. номиналов не рассмотреть.
Порылся в закромах, нашёл кучу 2SA1302 но у них макс 15А


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Спасибо :)


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
ovchinnikov 1966 сказал(а):
Какой площади радиатор должен быть?
Какой мощности будет двигатель? Если все сделать правильно то радиатор будет не большой, транзисторы работают в ключевом режиме, те драйвера что я применил могут работать практически с любыми полевиками, тем более если это будет регулятор на лодочный мотор можно подобрать низковольтные с очень низким сопротивлением канала. Биполярные транзисторы 2SA1302 скорее всего не пойдут, будут большие потери,напряжение насыщения у них 3 вольта -это очень много. Посмотри что то типа IRFP4227 200 вольт Rds 0.021 Ом и частоту сильно подымать не нужно потери будут меньше и соответствено меньше нагрев.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Китай WATERSNAKE T18-FW. Единственное что нарыл :D
Тяга, LBS (кг) 18 (8.1)
Мощность л/с 0,26
Питание, Вольт/Ампер 12/15
Длина дейвуда, мм 600
Подсветка под румпелем нет
Индикатор зарядки аккумулятора нет
Переключение скоростей вперед/назад 2/2
Количество лопастей гребного винта 2
Телескопический румпель / Наклон румпеля нет
Вес, кг 2,5
Всё,вся инфа в паспорте.


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
ovchinnikov 1966 сказал(а):
Китай WATERSNAKE T18-FW. Единственное что нарыл :D
Тяга, LBS (кг) 18 (8.1)
Мощность л/с 0,26
Питание, Вольт/Ампер 12/15
Получается около 200 Ватт, я думал там киловаты :)
Это сильно упрощает задачу.

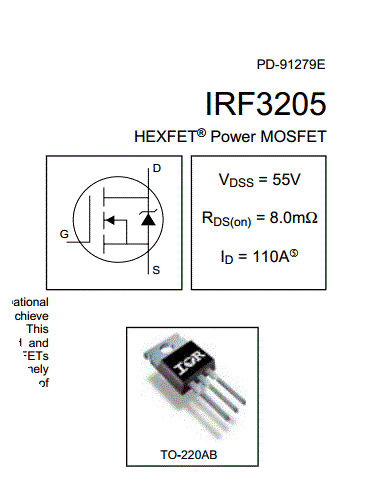

их можно паралелить для надежности хоть по 5 штук без всяких последствий,стоят копейки по крайней мере у нас ,по парочке штук на плечо-хрен они вообще будут грется на такой мощности.


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 146
Карма
932
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
От спасибо, плату отпечатает и просверлит Алексей Дарьин на ЧПУ. Процесс пошёл :)


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
999
Карма
92
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20.
ovchinnikov 1966 сказал(а):
плату отпечатает и просверлит Алексей Дарьин на ЧПУ. Процесс пошёл :)
Надо бы ее подкорректировать тогда, у меня разводка силы под корпуса ТО-243
И еще по питанию вопрос- напрямую от акума питать шим не желательно по причине снижения напряжения со временем ,нужен повышаюший преобразователь чтобы не было просадки напряжения на затворах ,иначе будет бабах.


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 843
Карма
818
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3(был), Прогресс-2,2М(были), Сарепта есть, АКВА ОПТИМА 260.
Мотор
Вихрь М; Suzuki DF50; Honda BF50; Honda BF2
ovchinnikov 1966 сказал(а):
Китай WATERSNAKE T18-FW. Единственное что нарыл :D
Тяга, LBS (кг) 18 (8.1)
Мощность л/с 0,26 .
Лёш, можно вопрос?... ты чего четвертью силы толкать собрался? :)


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
6 082
Карма
630
Возраст
45
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
lednic606 сказал(а):
ovchinnikov 1966 сказал(а):
Китай WATERSNAKE T18-FW. Единственное что нарыл :D
Тяга, LBS (кг) 18 (8.1)
Мощность л/с 0,26 .
Лёш, можно вопрос?... ты чего четвертью силы толкать собрался? :)
Это он жене кухонный миксер делает. :jokingly:
