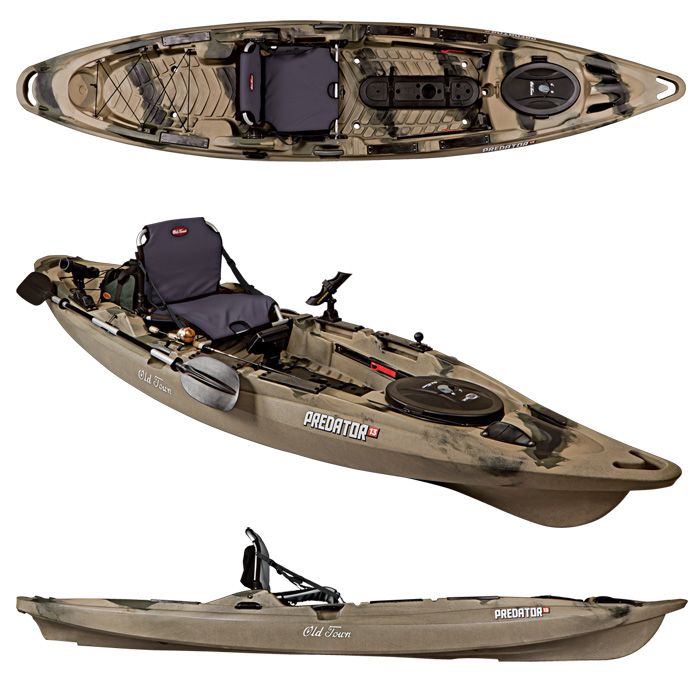

Приступаю к строительству разборного (из двух половин) каяка из экструдированного пенополистирола "Термит" Красноярской фирмы. Разборный - потому, что -проще возить, переносить и... хранить. Смог приобрести материал только плотностью 30кг/м3 (хотел достать 45 кг/м3, но не получилось). Прототип - рыболовный каяк "Predator" с измененной кормовой частью. Корпус и борта набираются из изогнутых листов пенополистирола толщиной 20мм с армированием закладных деталей стеклотканью на эпоксидной смоле.

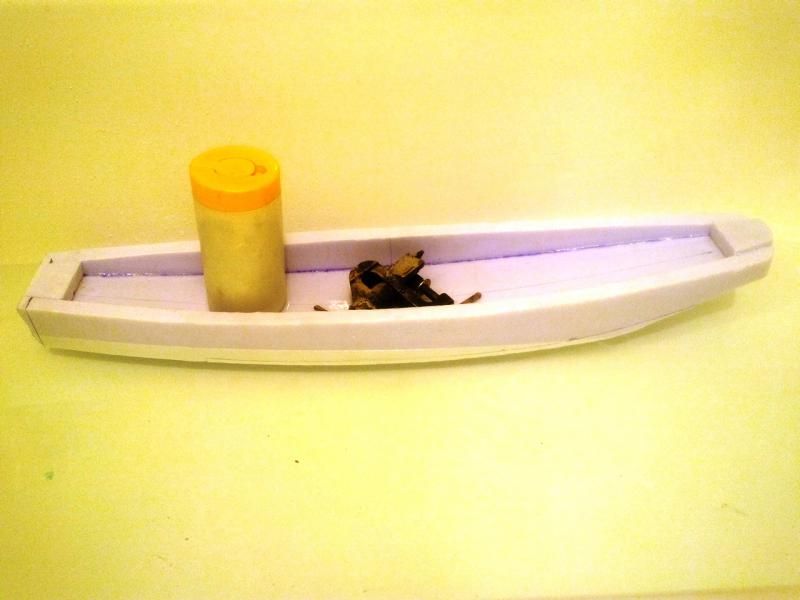

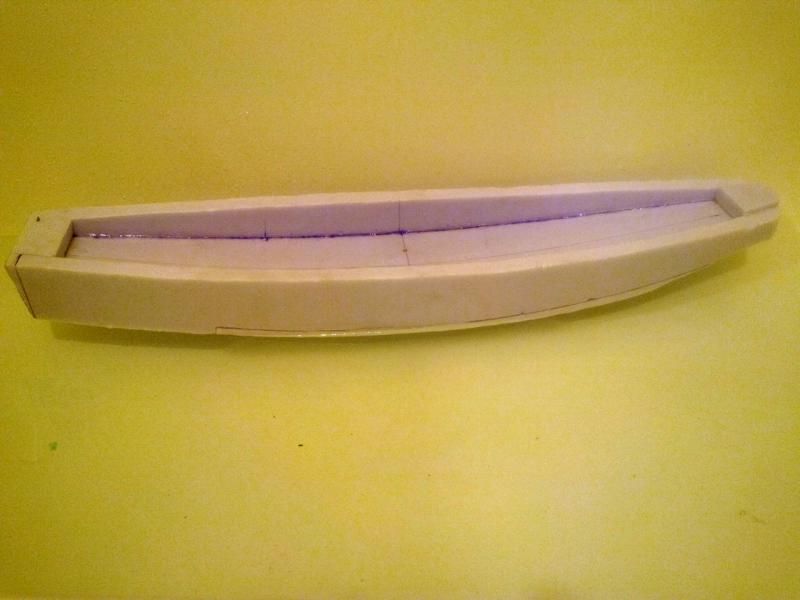

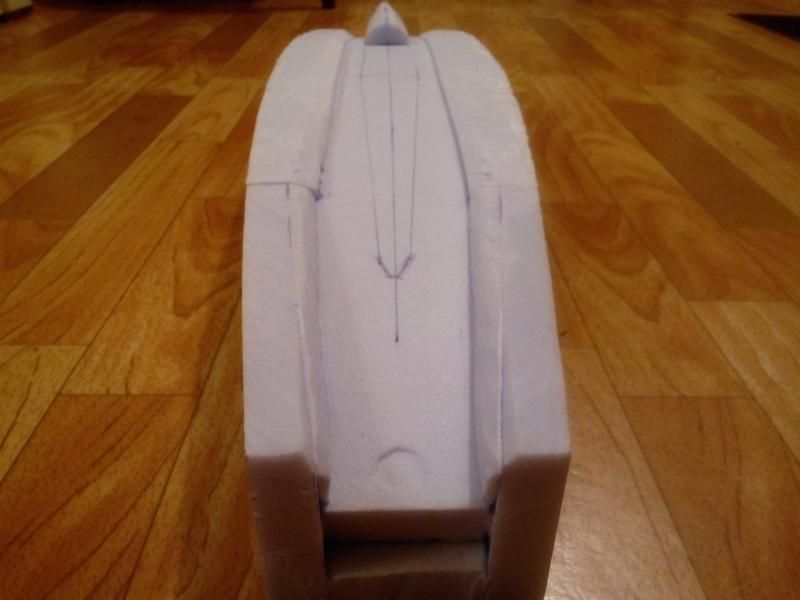

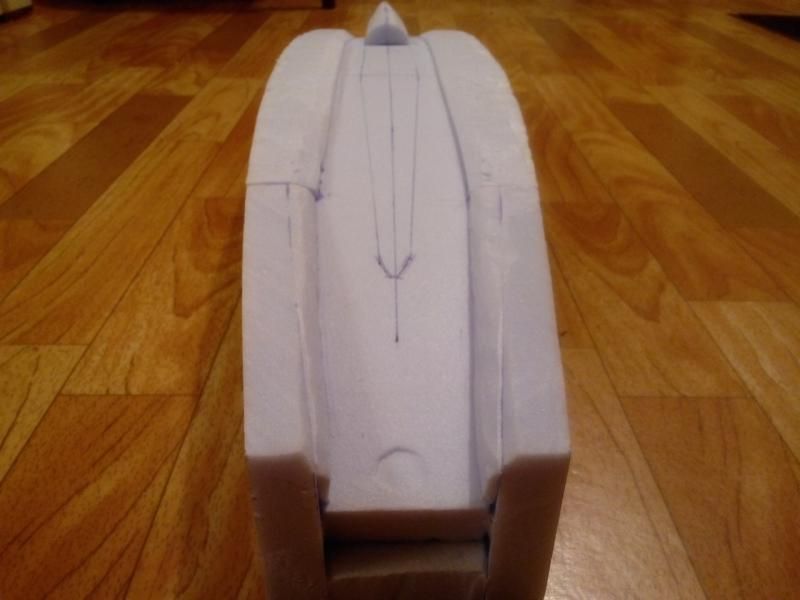

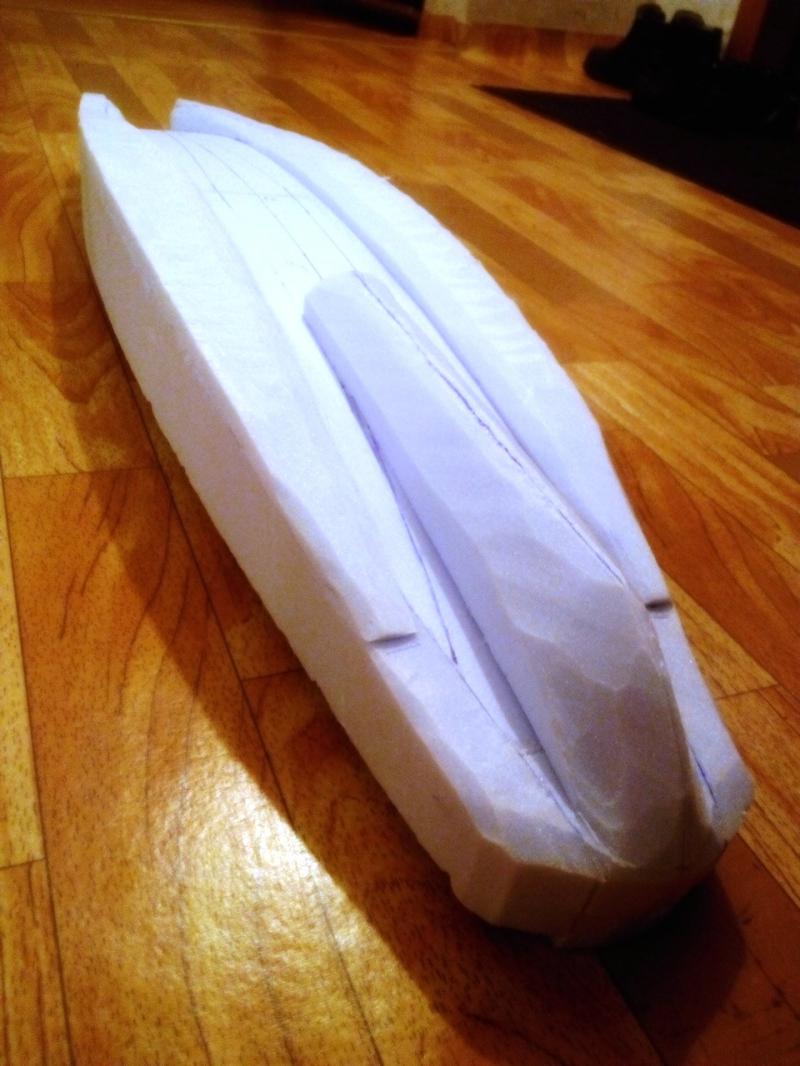

Сначала изготовил модель в масштабе 1:5 и провел "испытание" в ванне :crazy:
Сейчас несколько фотографий:


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Почему такая конструкция... - пересечение криволинейных поверхностей дает прочность и на изгиб и на скручивание... (внук наступил на модель абсолютно без последствий... :)
Дно будет набрано из пяти слоев - общая толщина 100 мм. Борта - по 4 слоя - 80 мм.
Моделирование выполнено в программе SketchUp...
Основное время сейчас уходит на изготовление "разъема" по днищу
Листы пеноплекса имеют размер 1200 х 600 х 20 мм
Проектная длина 3800 - 4000 мм. Ширина 760 мм.
На "палубе" фанера 4мм. Никаких ящиков, отсеков и прочее не предусматриваются. Только закладные "забивные" гайки для крепления сидения, упоров для ног и прочее. Поэтому вес в проекте не должен превысить 30 кг.


MOLL

лейтенант
Регистрация
12.10.2013
Сообщения
260
Карма
38
Возраст
34
Имя
Александр
Лодка
Южанка-2
Мотор
Suzuki 50
Молодец! Продолжай в том же духе :) Интересно будет понаблюдать за процессом.


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

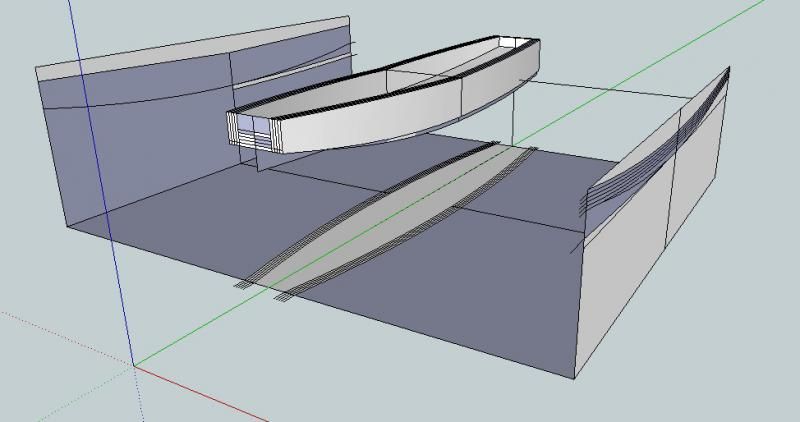

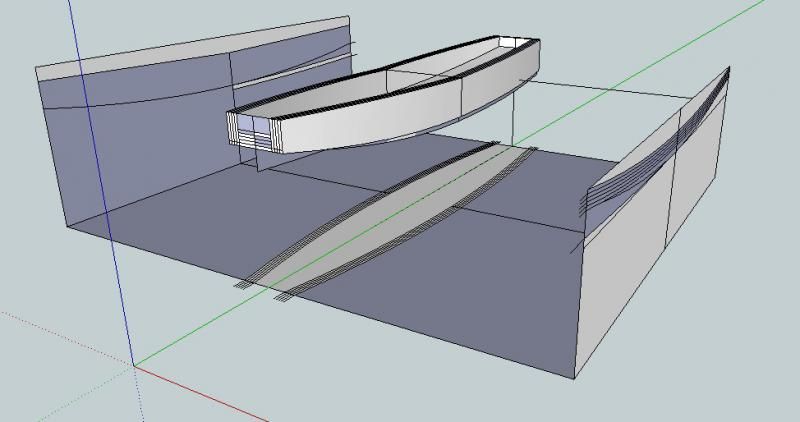

Принцип проектирование довольно простой - создание "коробки" с нужными плоскостями и "выдавливание" их в нужной последовательности с построением линий пересечений поверхностей


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
А вот готовый проект:


http://youtu.be/G7Z5bxv1uuA

Линия киля и бортовых "полубаллонов" показаны схематично - этого достаточно для работы


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

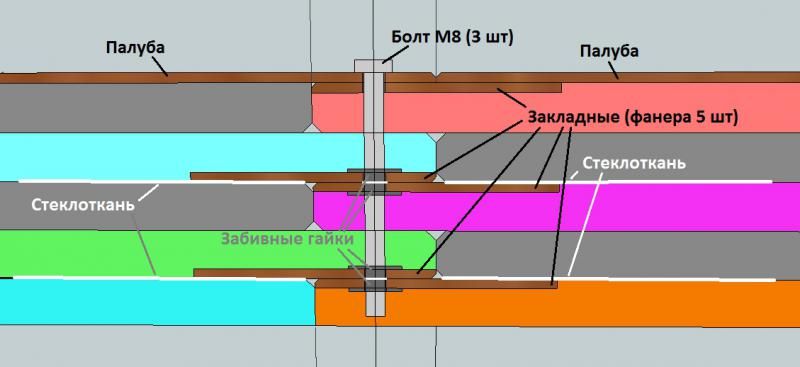

Соединение двух половин по днищу будет испытывать растягивающие нагрузки. Для соединения будут использованы 3 болта М8.
В листы пенопласта вклеиваются фанерные закладные с заранее приклеенными "усовыми" - "забивными" гайками, а при склеивании слоев дополнительно армированы стеклотканью.


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
:crazy: Может кто предложит попроще?


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
5 февраля сделал выборки по торцам листов пенопласта (600 х 100 х 4 мм) - для приклеивания закладных. 12 забивных гаек на М8 предстоит обрезать-обточить до толщины фанеры и сориентировав их по совпадению шага резьбы, приклеить к фанере (фанерки уже пропитаны эпоксидкой на два раза)


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

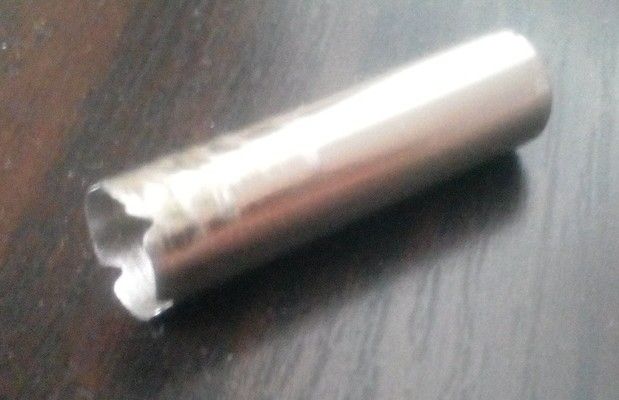

Предстоит сверлить листы пенопласта... нашел в инете информацию http://www.efly.ru/articles/masterskaja ... enoplaste/ и изготовил из севшей щелочной батарейки форматом ААА ( диаметром 10мм) сверло- трубку. Проверил - сверлит идеально!

"Сверло" из батарейки (побочный продукт - пенопластовые шарики для ловли лещей)


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 049
Карма
899
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Ильдус приветствую, при оклейке пенопласта с.тканью пол. смолой, его подъедало. Чем планируется оклейка, эп.смола или пол.смола?


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Алексей, только эпоксидка... и даже пока не планирую сплошную оклейку... только днище. для киля у меня есть лист 1000 х 1000 х 50 пенопласта плотностью 50 кг/м3


Алдан14

ст. лейтенант
Регистрация
08.02.2015
Сообщения
315
Карма
5
Город
Алдан
Имя
Михаил
Лодка
джонбот-ящик
Мотор
Машенька 9.9
Про соединение половинок:
-сверху, на планшире соединить "дверным шарниром" или еще какими "крючками"
- по низу, вдоль лодки, от носа до кормы, пропустить две узких (есть такие) ременных "лебедки". Примерно такую Вы использовали в катамаране.

Как вода будет из ванны вытекать?


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Михаил, "ванна" "дырявая" а осадка при загрузке 180 кг меньше уровня палубы... В нижней точке два отверстия по 40мм (естественно с пробками) Так вот модель наполненная водой осушается при "загрузке 180 кг" за несколько минут, а при загрузке 90 кг - секунд 20... :crazy: (аж воронка закручивается)


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

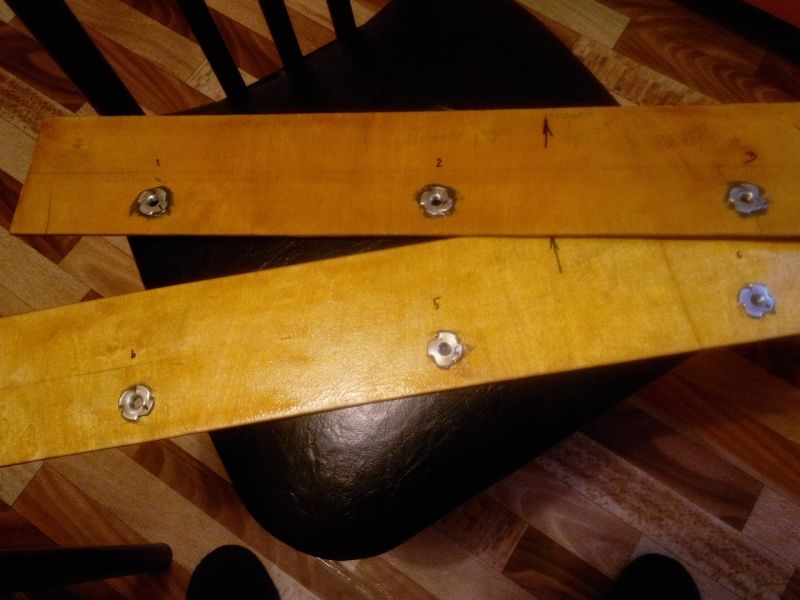

Сегодня вклеил забивные гайки в две закладных детали... и выпилил палубу (оказывается места будет МОРЭ!!!)


Резьба "согласована" и соосна во всех трех отверстиях...


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

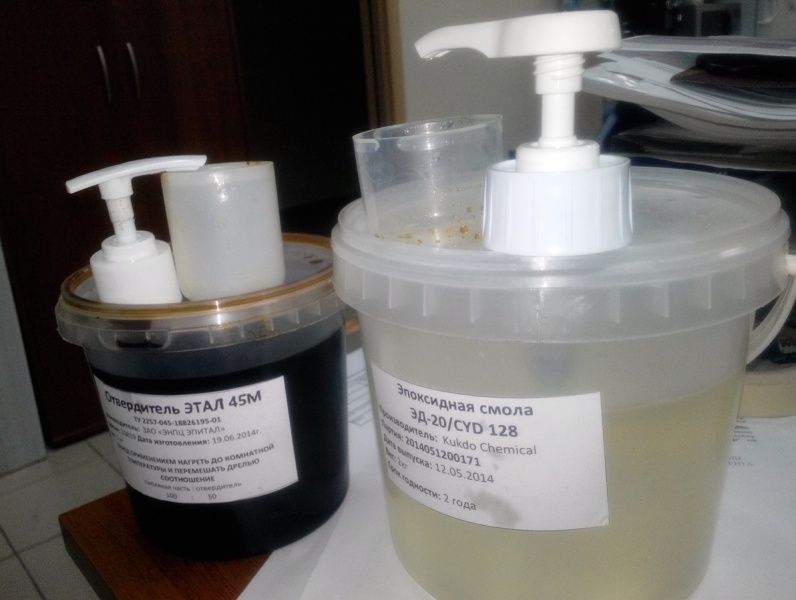

Проверил на предмет хрупкости остатки клея (2 части китайская смола аналог ЭД20 + 1 часть Этал 45М) спустя 5 дней... Смола упруго-гибкая. Никакого намека на "хрупкость" нет. Значит от пластификатора пока отказываюсь...


Алдан14

ст. лейтенант
Регистрация
08.02.2015
Сообщения
315
Карма
5
Город
Алдан
Имя
Михаил
Лодка
джонбот-ящик
Мотор
Машенька 9.9
Вы хотите тот "каяк" использовать как трюмо?


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Как вариант "под трюмо"... вместо подвижной пластины, но это только для Красноярского ВХ...


Алдан14

ст. лейтенант
Регистрация
08.02.2015
Сообщения
315
Карма
5
Город
Алдан
Имя
Михаил
Лодка
джонбот-ящик
Мотор
Машенька 9.9
Сколько от днища трюмо до низа баллонов? (в лом перекапывать и искать)


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
400 мм на надутых до 60 мм рт. столба (по мед. тонометру) А реально катаюсь при давлении 30 мм рт. столба (40 Мбар), что в 5 раз меньше ПВХ-шных лодок...


Алдан14

ст. лейтенант
Регистрация
08.02.2015
Сообщения
315
Карма
5
Город
Алдан
Имя
Михаил
Лодка
джонбот-ящик
Мотор
Машенька 9.9
Спасибо.


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Сегодня просверлил в палубе отверстия под забивные гайки на М6 для крепления сидений и ножных упоров, и пропитал смолой изнаночную сторону фанерной палубы... расход смолы 200 гр на 1,6 м2 площади (в один слой - типа грунта под склейку с пенопластом) Не хватает механизации операций :pardon: - закат солнца вручную (пилю ножовкой, точу напильником...). Еще обтачивать-укорачивать 16 гаек М6 и 6 гаек М8.


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные


Вложения

Алдан14

ст. лейтенант
Регистрация
08.02.2015
Сообщения
315
Карма
5
Город
Алдан
Имя
Михаил
Лодка
джонбот-ящик
Мотор
Машенька 9.9
Помпы с ведерками покупали, или приспособили "бабыхотеливыкинуть"


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Помпы "Бабы" не успели использовать... Смола густоватая... нагреваю на батарее, чтобы быстрее набирать 66 грамм...
Сегодня докрасил палубу... что то ничего больше не охота делать...


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
51
Возраст
64
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Еще проект стапеля для склеивания днища "наваял"... куски дсп найду у подъезда (надеюсь)
