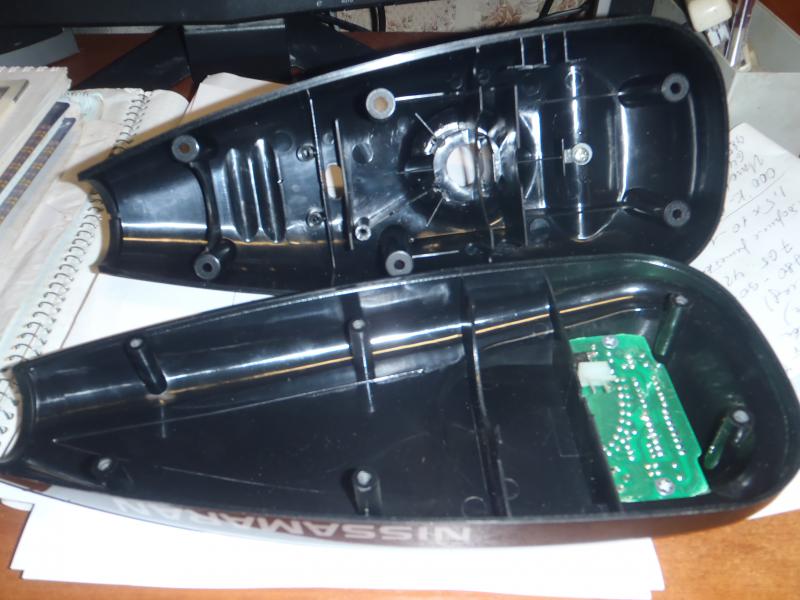

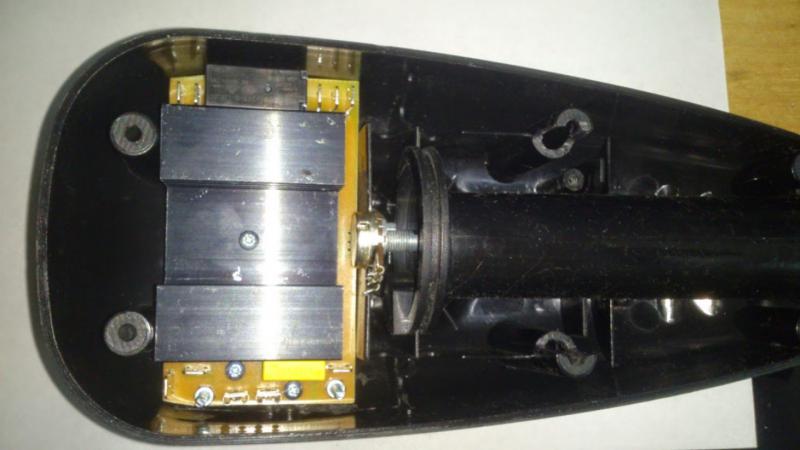

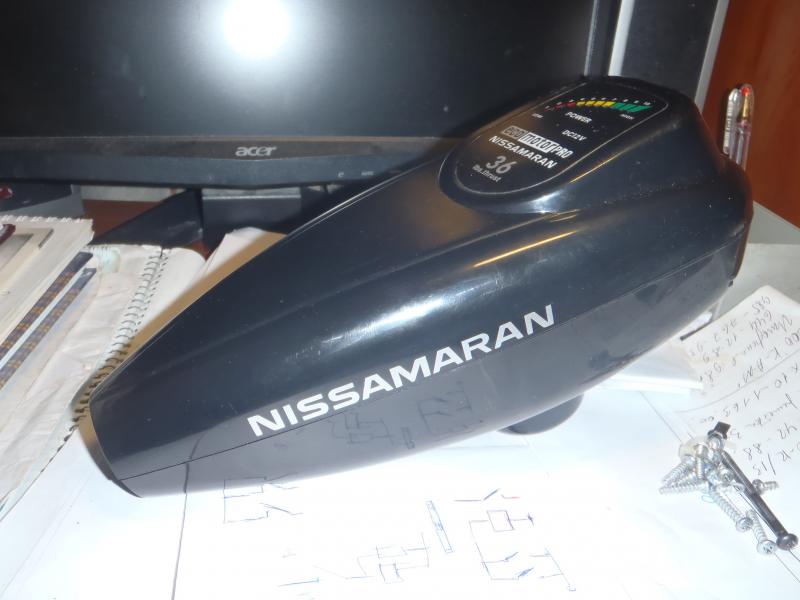

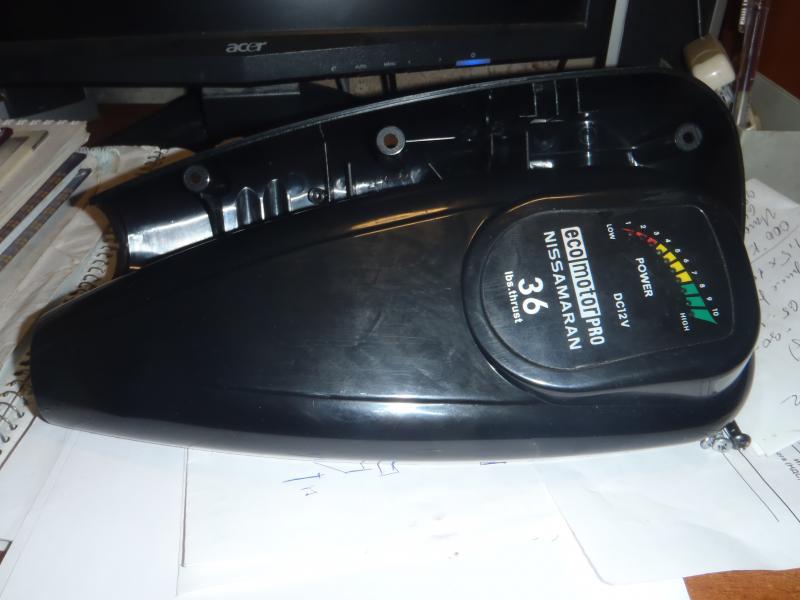

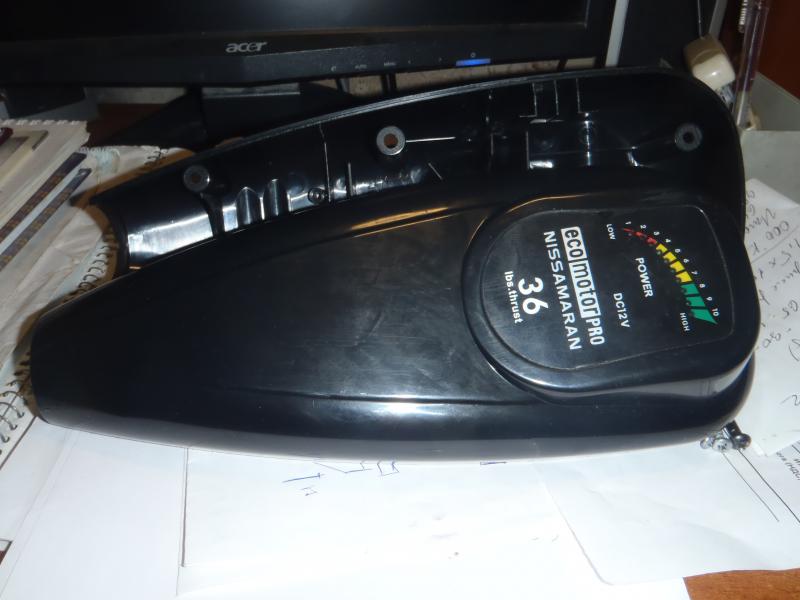

По случаю, приобрел электромотор "Nissamaran Ecomotor 36 Pro", в Андреналине, за полцены, после тестирования. Винт даже в заводской упаковке. Вчера снял "Голову", ни чего там особенного нет. Будем теперь запихивать туда всю начинку. Этапы работы буду освещать. В задумке: электронное управление электромотором, изготовление выносного транца на "Обь-3", с системой "Спуск-Подъем", а также дистанционное рулевое управление.

Для управления прикупил вот такую штуку. http://electrozon.ru/catalog/geimpady-d ... leryitem=0

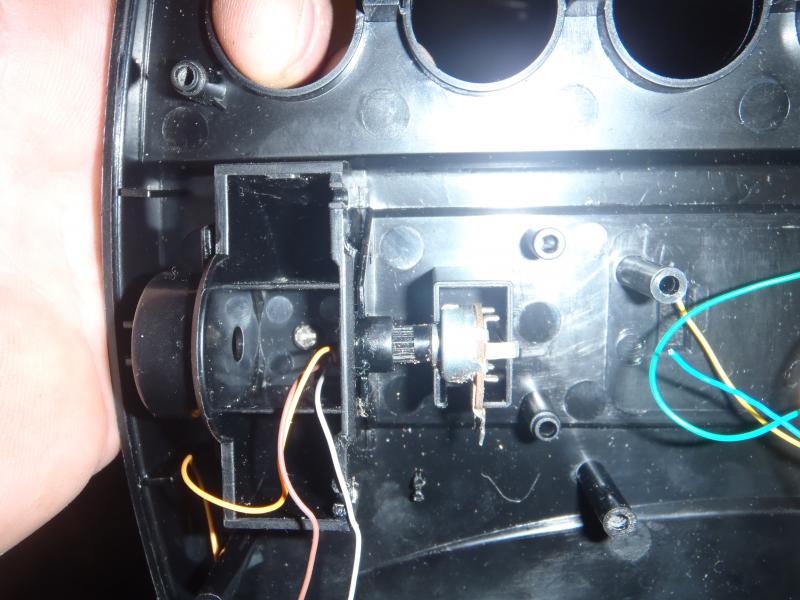

Резистор от ШИМ встал как "родной"!


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 055
Карма
901
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Что в них нано-супер-пупер-технологичного при такой цене?


Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
63
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30
ovchinnikov 1966 сказал(а):
Что в них нано-супер-пупер-технологичного при такой цене?
Это только начало! Зато не сидеть и румпелем не вертеть. И проводами воздух не греть.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 241
Карма
1 736
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 055
Карма
901
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Идея поставить на ПЛМ д/у с Р/У витает давно. Нужен мощный сервопривод на "поворот", от Р/У не подойдёт уже пробовал. Сервопривод китайский "Пума" для ПЛМ сделан на основе эл.стеклоподъёмника. Нужен с рейкой, такой идёт на классику ВАЗ, передние двери. Или с шаговым эл.мотором мудрить.


Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
63
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30
танкист сказал(а):
Ivanuch сказал(а):
И проводами воздух не греть.
Можно про это подробней,заинтригован :yes:
Дело в том, что при штатном переключателе(резисторном) происходит нагрев проводов, при длительном перемещении на "5" скорости. То что я с сыном делаем, позволит добиться КПД 98-99%. Некоторые скажут что эти схемы уже есть и работают, но мы подошли с другого края, учтя все погрешности тех кто ранее по этой "схеме" собирал. За основу взят ШИМ от Мастер КИТ. Но значительно переделан и усовершенствован. По мере изготовления буду выкладывать фотки.
По поводу привода ПЛМ. ПЛМ берется электрический. Всего 7,6 кг. Так что усилия небходимые для управления не значительны. Я пользуюсь ЭМ с 2007 года. Но решил еще поставить ЭМ на жесткий корпус как доруливающий, да и при троллинге то же не плохо под ним ходить. За основу будут браться все те же привода от стеклоподъемников, но принцип исполнения будет другой.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 241
Карма
1 736
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
А сейчас заинтересован буду ждать новостей :yes:


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
6 008
Карма
603
Возраст
44
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Интересная тема,будем ждать продолжения


Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
63
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30

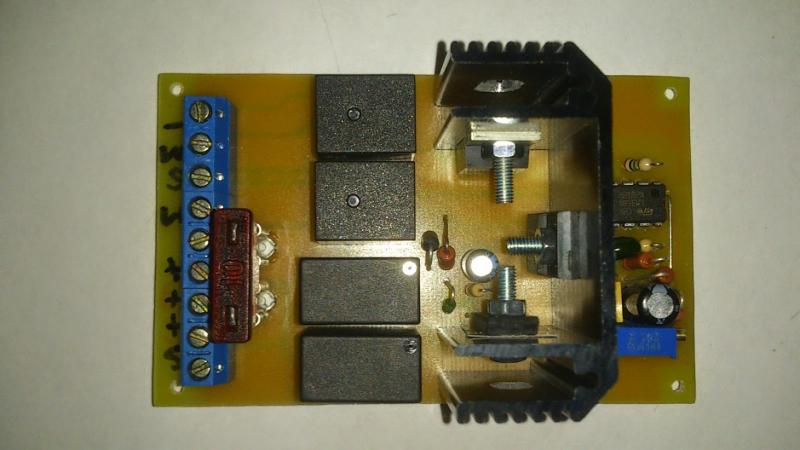

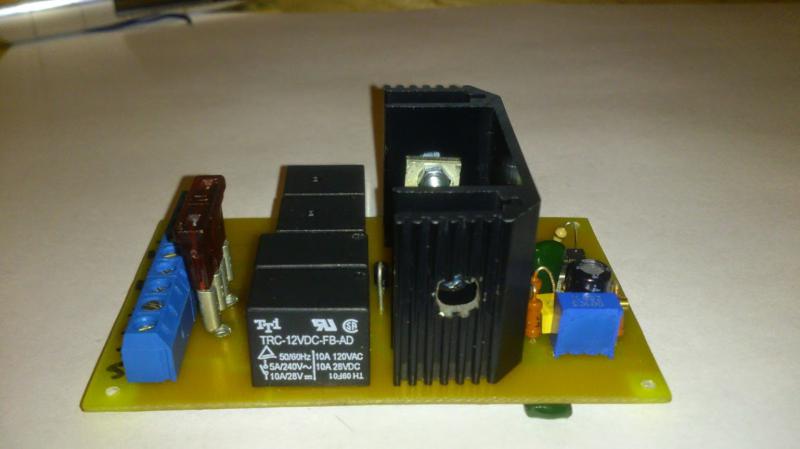

Сделали две платы управления механизмами привода "Вверх-Вниз", "Вправо-Влево".

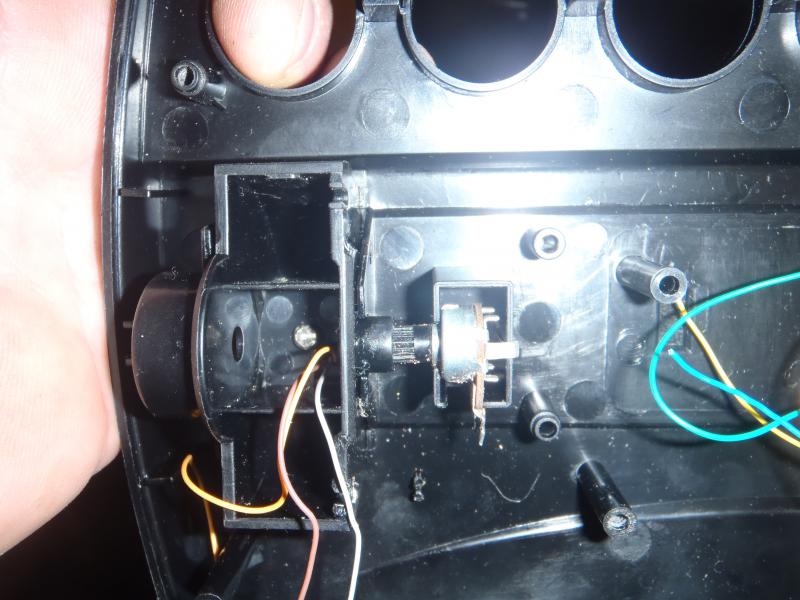

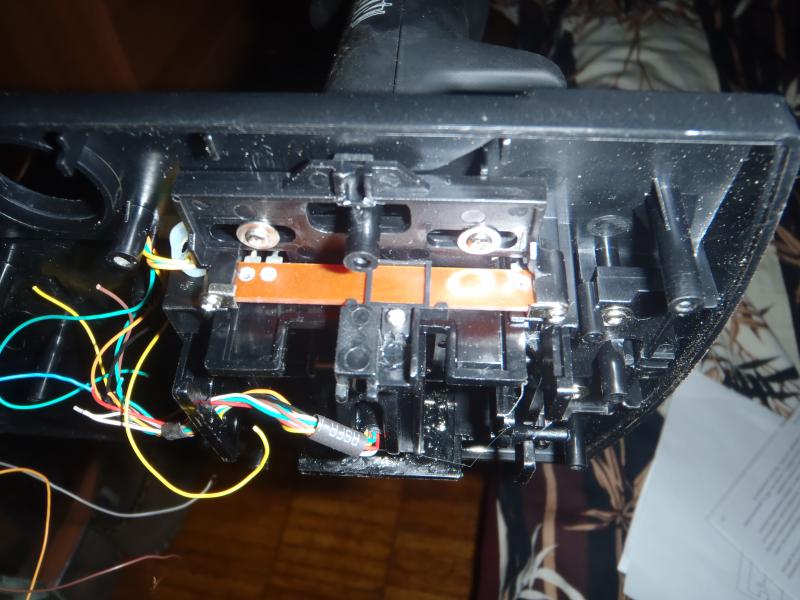

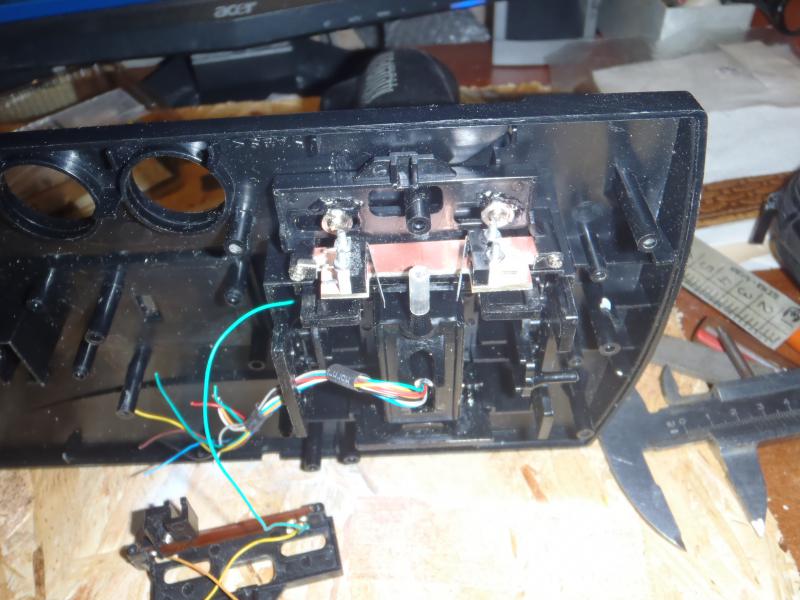

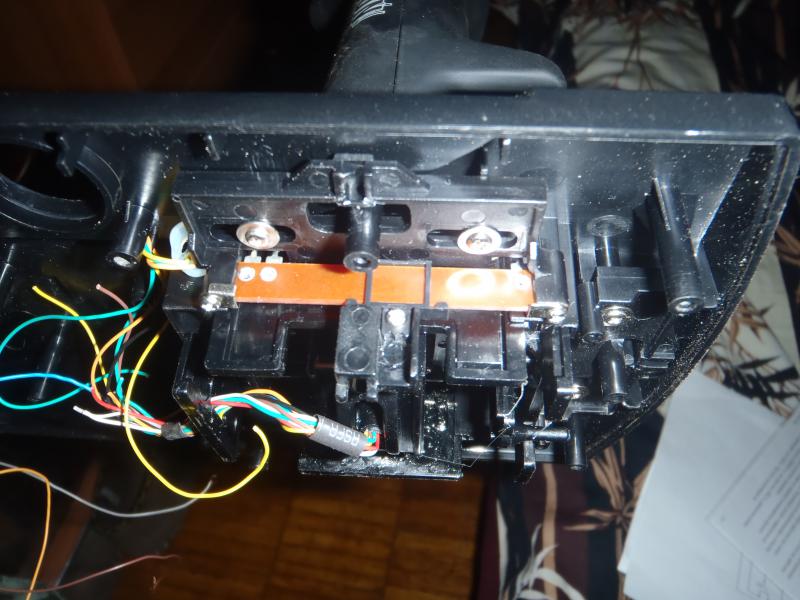

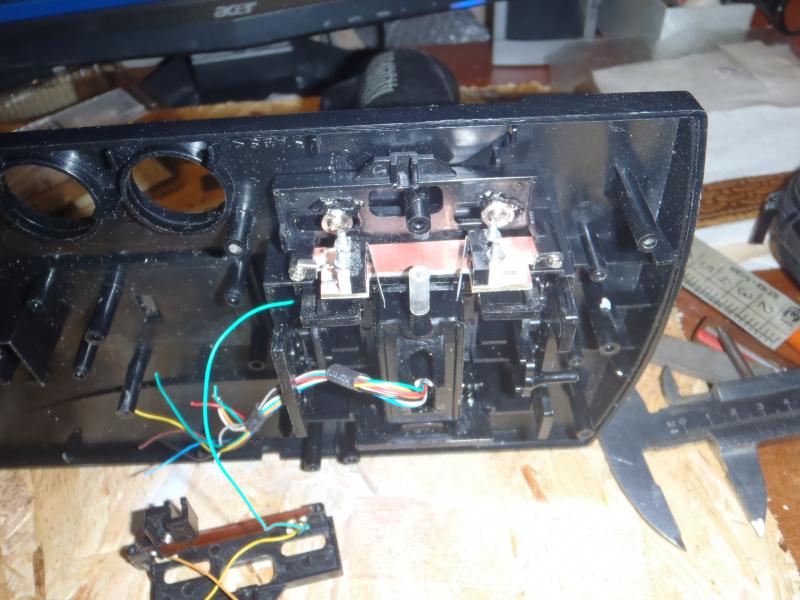

Поменял в джойстике кинематику. Вместо потенциометров поставил микроконцевики.


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 055
Карма
901
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Схему,печатку можно увидеть, или секрет фирмы ? :)


Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
63
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30
ovchinnikov 1966 сказал(а):
Схему,печатку можно увидеть, или секрет фирмы ? :)
Cхема и печатные платы разработаны сыном. Без его ведома не могу выложить.


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
6 008
Карма
603
Возраст
44
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
ovchinnikov 1966 сказал(а):
Схему,печатку можно увидеть, или секрет фирмы ? :)
Я не силен в электронике ,но на сколько могу судить там пару пяти контактных реле и схема отключения по перегрузке?ИМХО. :unknown:


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 055
Карма
901
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Ivanuch сказал(а):
ovchinnikov 1966 сказал(а):
Схему,печатку можно увидеть, или секрет фирмы ? :)
Cхема и печатные платы разработаны сыном. Без его ведома не могу выложить.
Ну тогда попросим Дарьина Алексея, он это дело быстро заваяет - монстр электронный :hahaha:


Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
63
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30

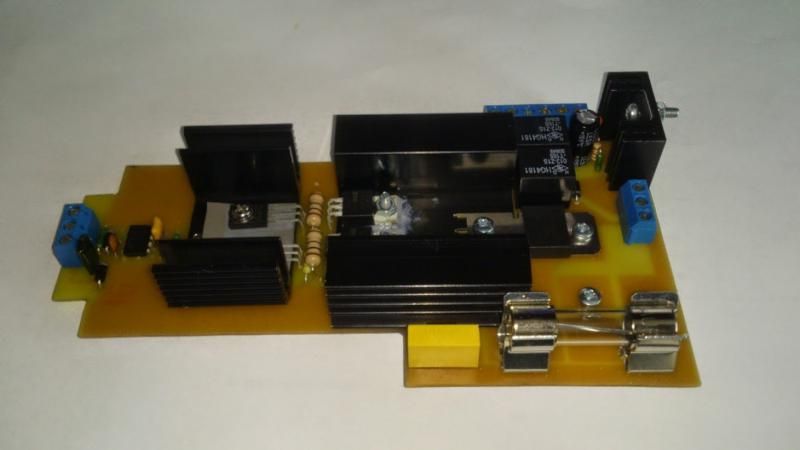

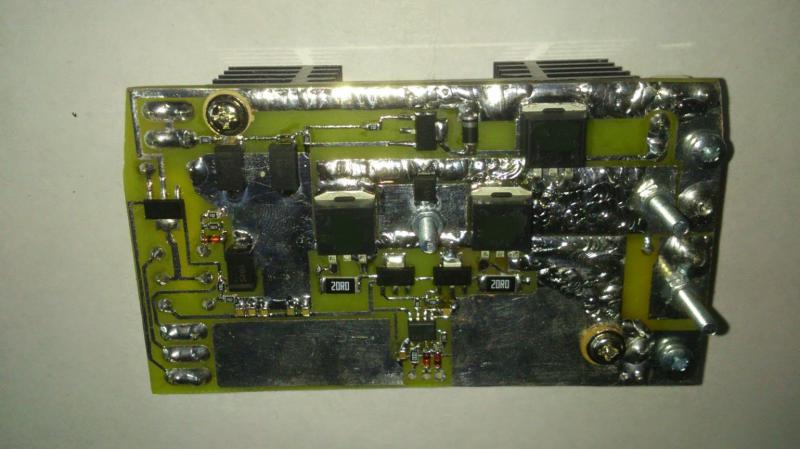

Сначала сделали макет,откатали под нагрузкой. Внесли изменения. Собрали на плату.


Вложения

Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
63
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30

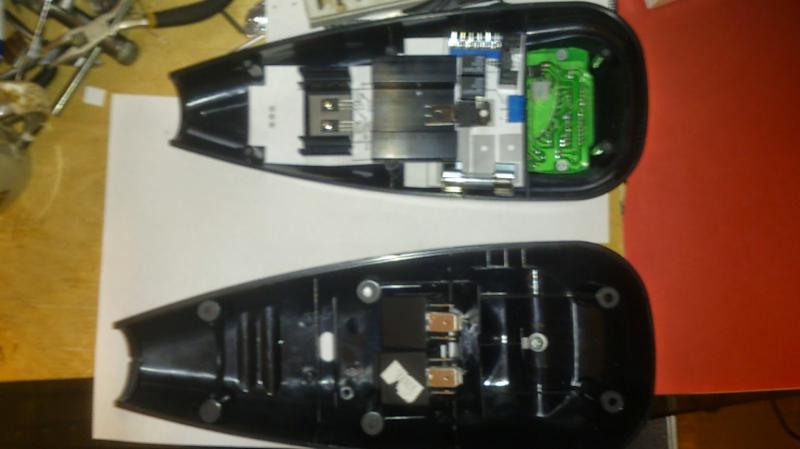

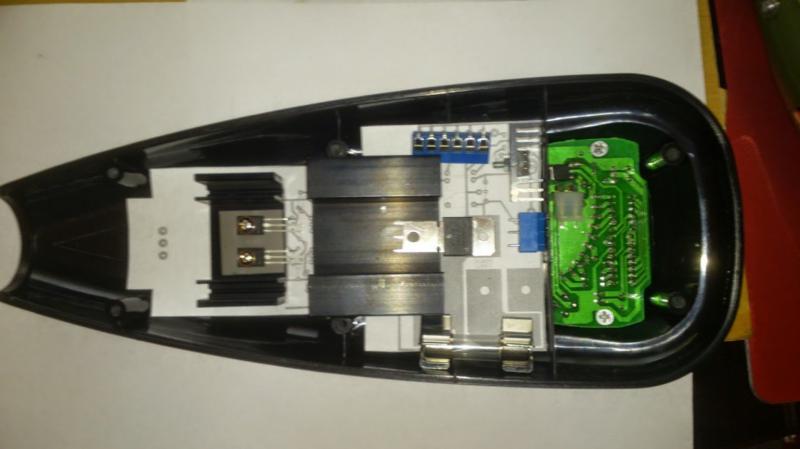

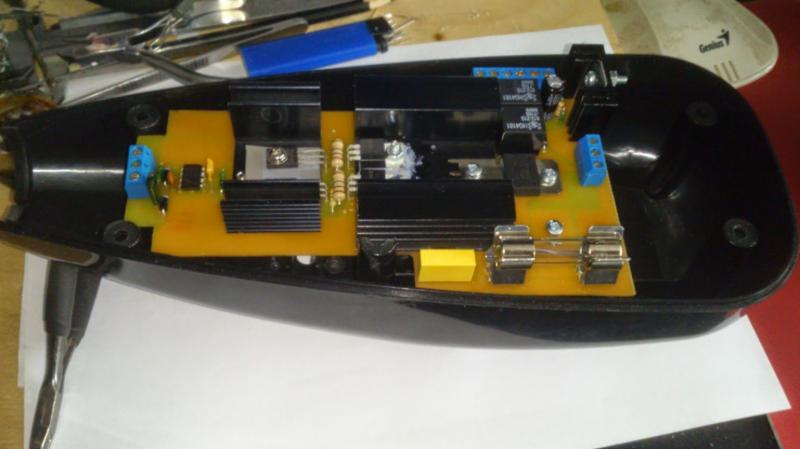

Вот так будет выглядеть измененная "начинка" электромотора с румпельным управлением:


Вложения

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 614
Карма
857
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
У меня тоже некоторые добрые начинания, заканчиваются осмыслением "а нахуа", и иногда помойкой, ибо все распилено, кругом "временные" провода, проволочки, и как подумаешь, что все это нужно запихать внутрь, то нуегонах, лучше весла :)
Уотерснейк Т18 так и погиб с рулевыми машинками и бесколлекторным мотором.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 055
Карма
901
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Сергей Б сказал(а):
У меня тоже некоторые добрые начинания, заканчиваются осмыслением "а нахуа", и иногда помойкой, ибо все распилено, кругом "временные" провода, проволочки, и как подумаешь, что все это нужно запихать внутрь, то нуегонах, лучше весла :)
Уотерснейк Т18 так и погиб с рулевыми машинками и бесколлекторным мотором.
Аналогично :hahaha: даже Снейк такой же :D


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 614
Карма
857
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
Вообще, бесколлекторный мотор, всмысле лодочный, на большого любителя или глухого, у меня есть Торкидо 801, жена подарила, я его для порядка иногда беру с собой, что бы не обидеть, но слушать его вой нельзя, и аккумулятор оставляет желать, это только в рекламе на нем путешествуют между островами в океане, в полную тапку на 12 минут, не в полную можно растянуть на час.
Делал скутер для дайвинга, такой что бы в чемодан свободно входил, бесколлекторно, компактно, легко, заряжается за обед, тянет 11 кг, заряд на 45 минут. Хотел в Красном море кино поснимать, но его в воде слышно за километр, даже черепахи разбежались, не смотря на то, что первая ступень редуктора роликовая, не жужжит на 25000 оборотах.
А электромоторы вобщем многие и покупают из за тишины, не так страшен коллектор, как его малюют в глянцевых мурзилках и начитавшиеся, особенно на 500-700 оборотах.
И рулить конечно можно через джойстик, но это если до мотора надо идти.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 614
Карма
857
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35

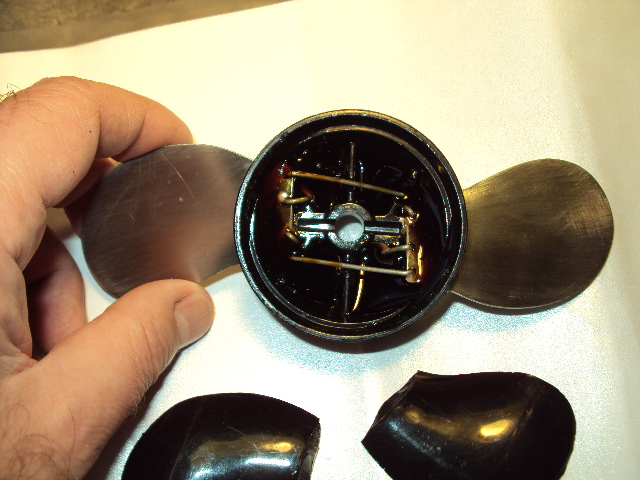

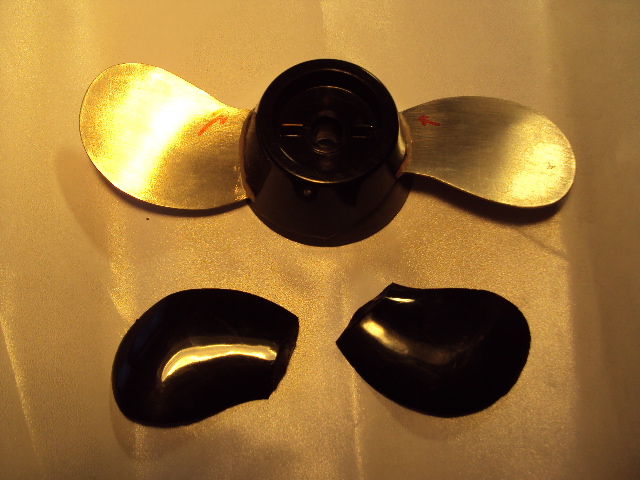

У меня первый бесколлекторный заплыв в ванной закончился мгновенным обломом обеих лопастей, слабенький винтик у змееныша, 2500 оборотов не сдюжил, пришлось колхозить нержавейку, но диаметр не тот, вода за транцем кипит, но не едет, а заглублять что бы воздух не хватал, не хотелось.
Вобщем, Миннкоты придумали не дураки, и для определенных целей, нехрена там изобретать.
Кстати, очень впечатлили два маломощных электромотора по бортам, два 15 амперных едут раза в полтора быстрее, чем один 40 амперный.
