Решил выложить в форуме по Прибою.

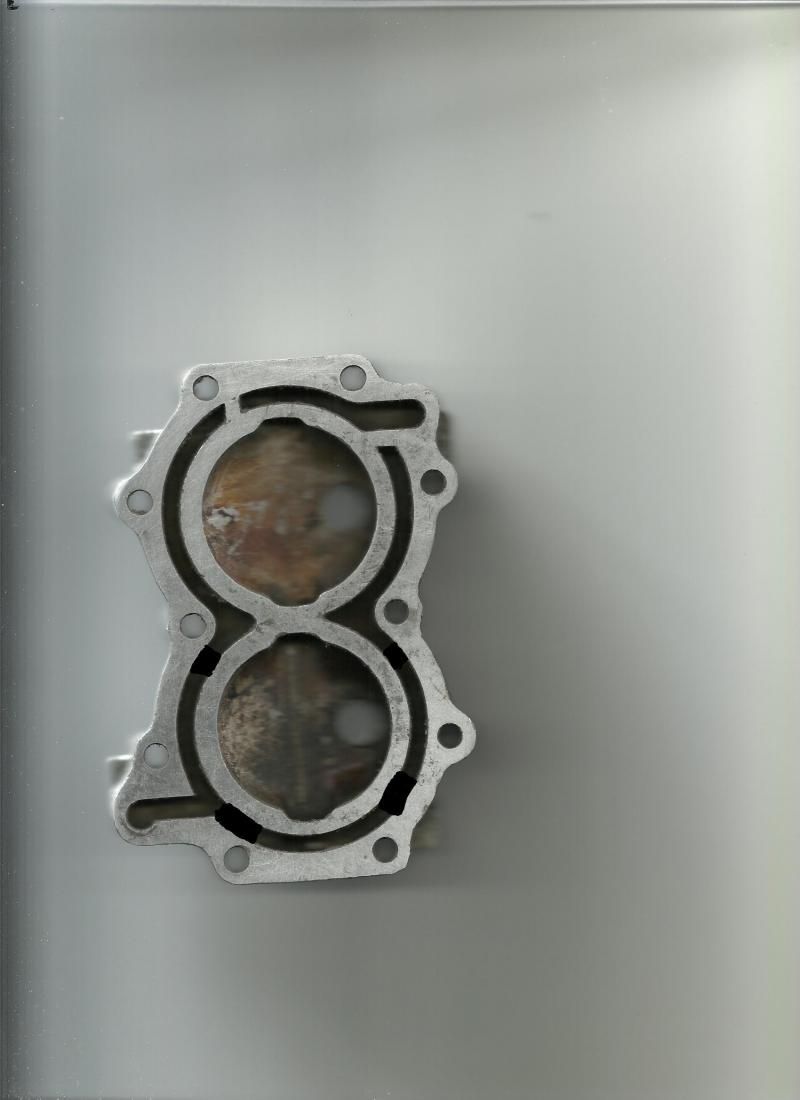

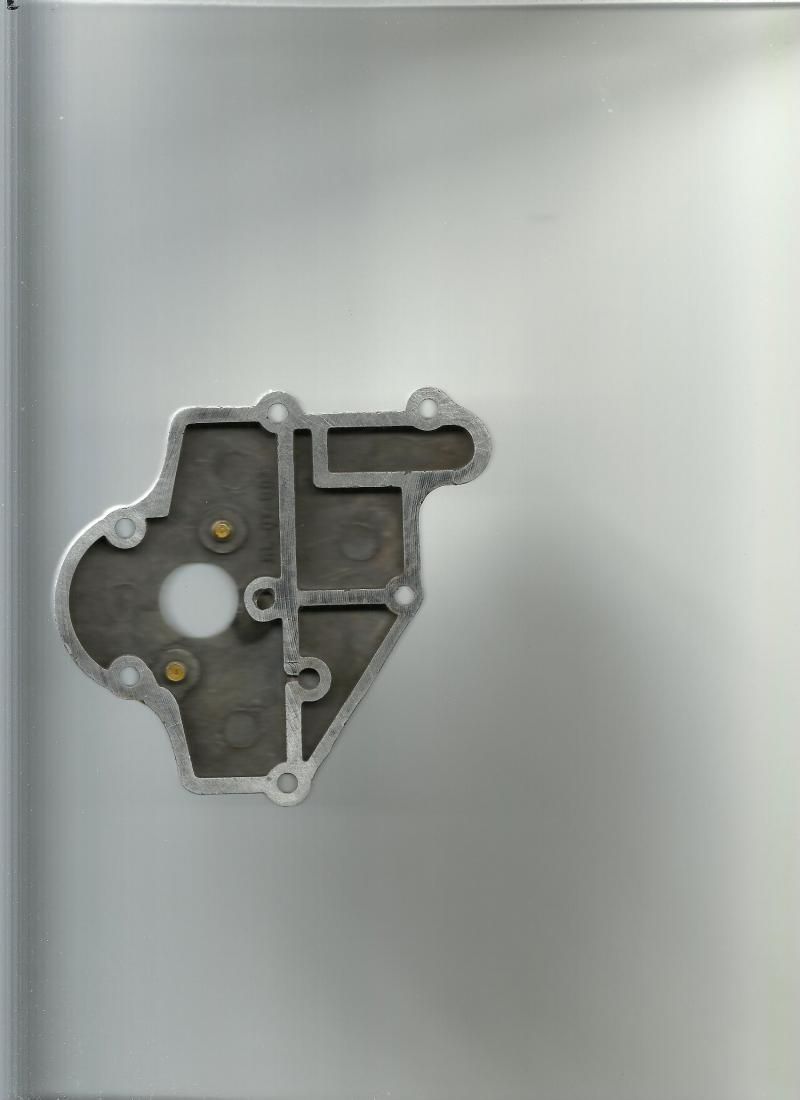

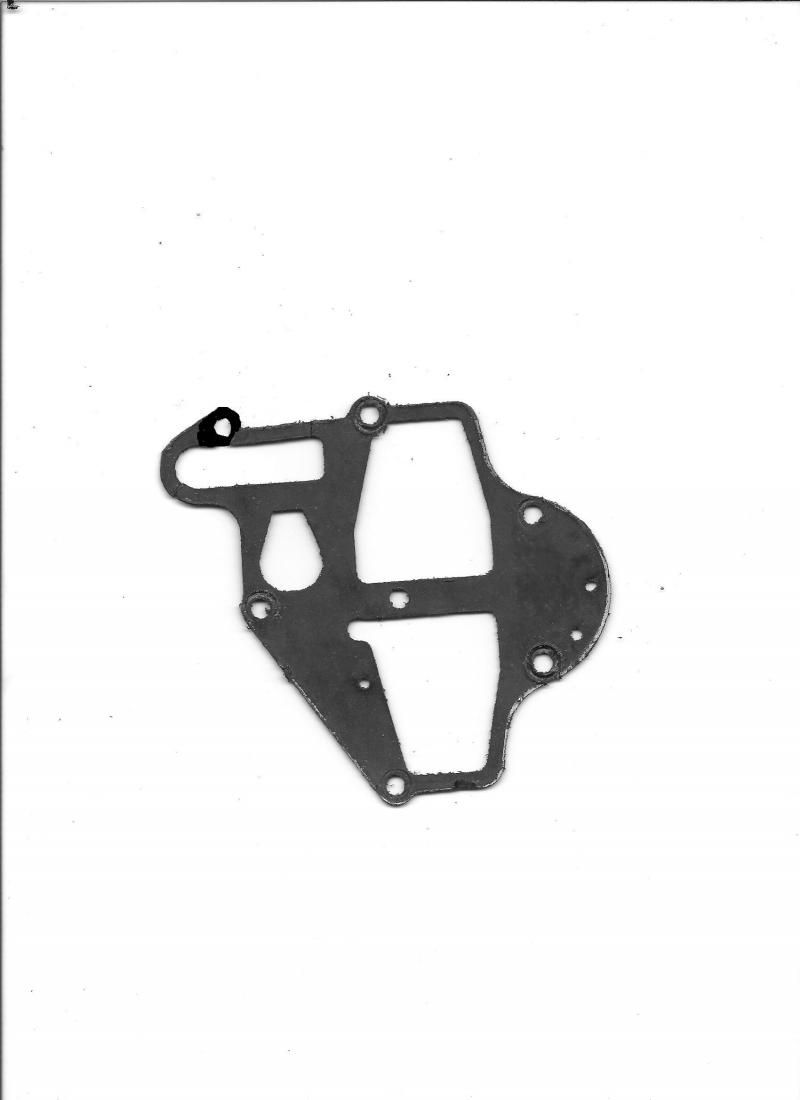

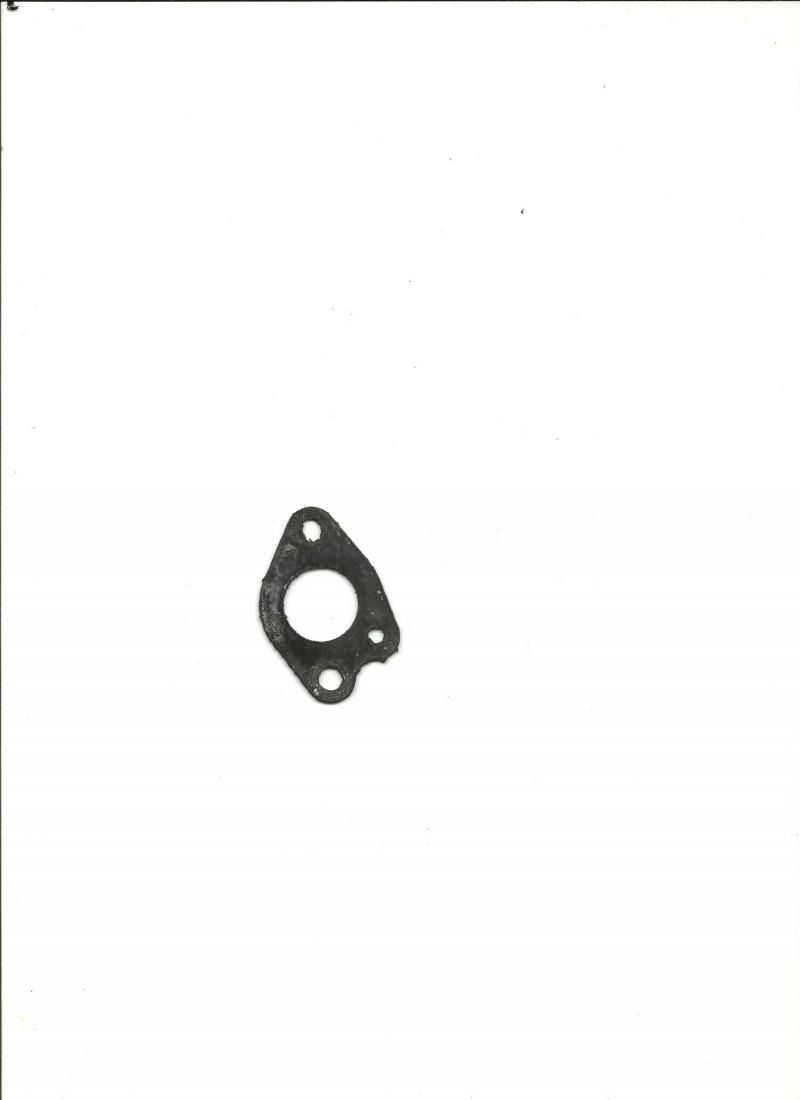

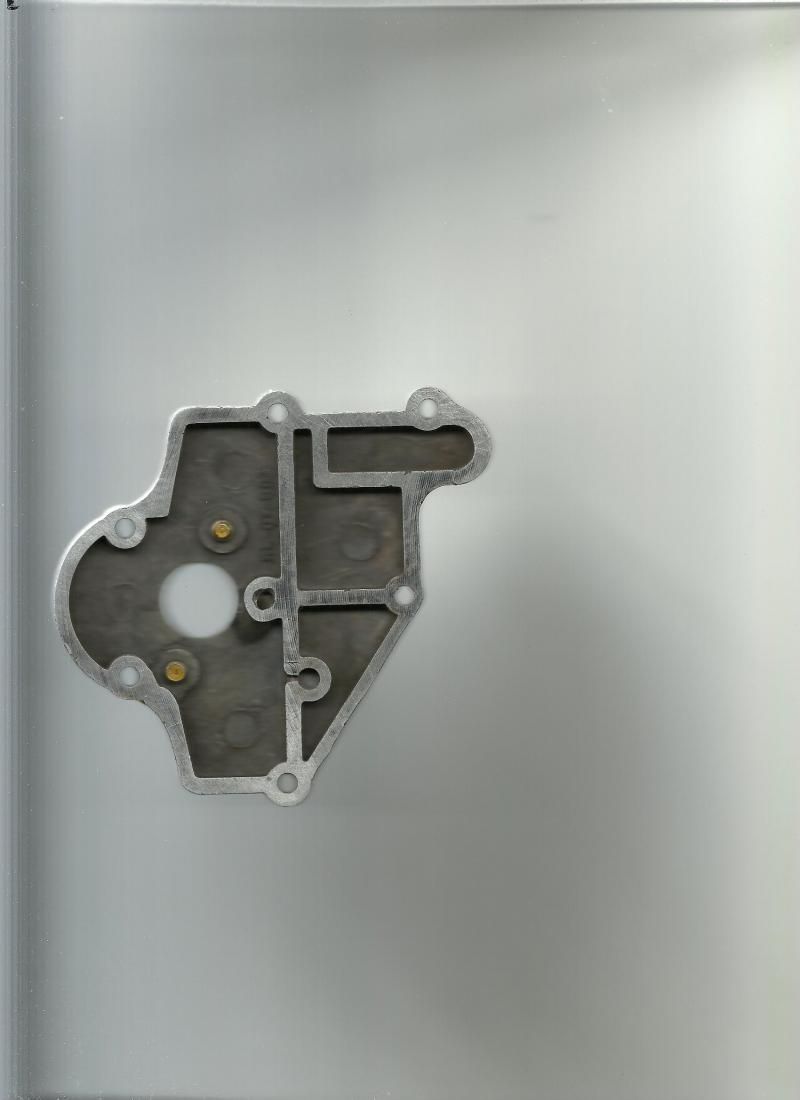

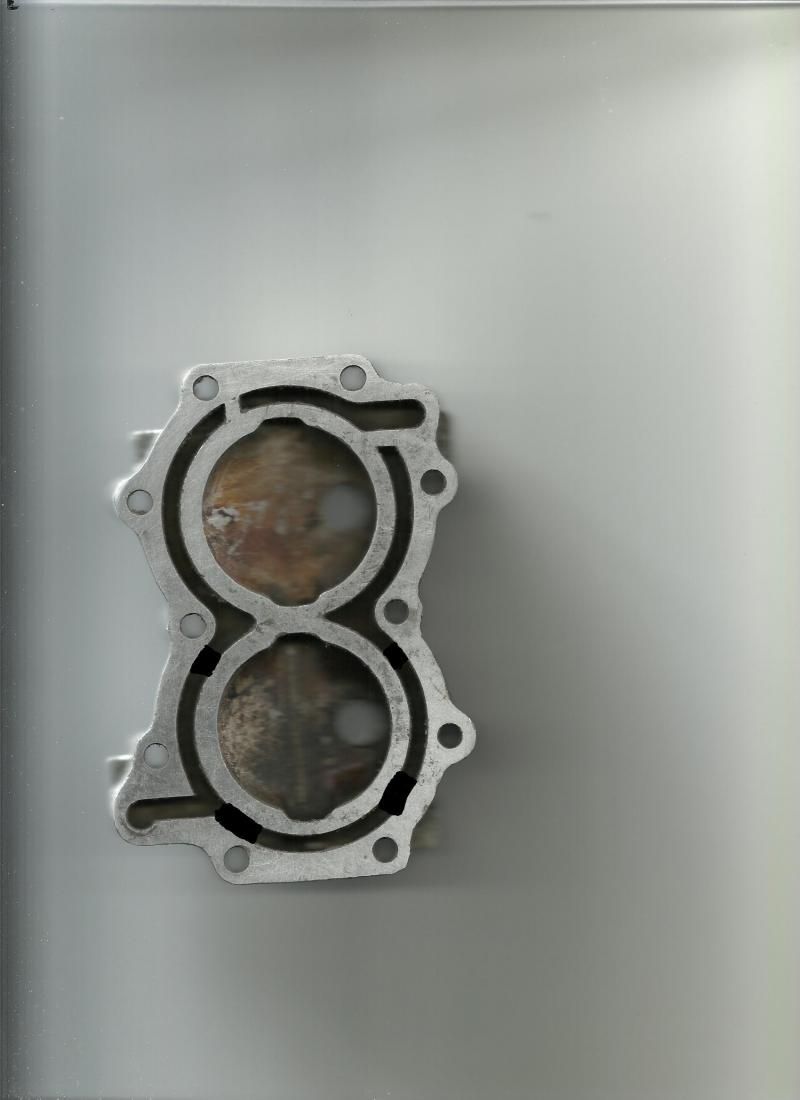

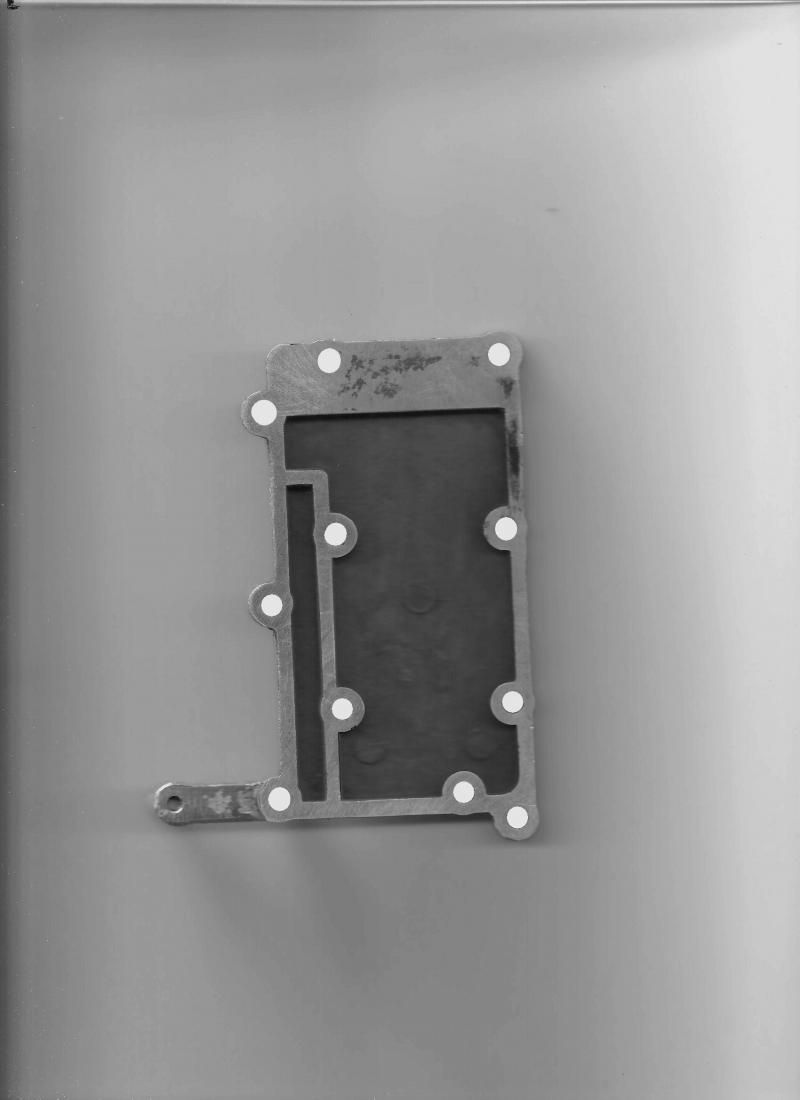

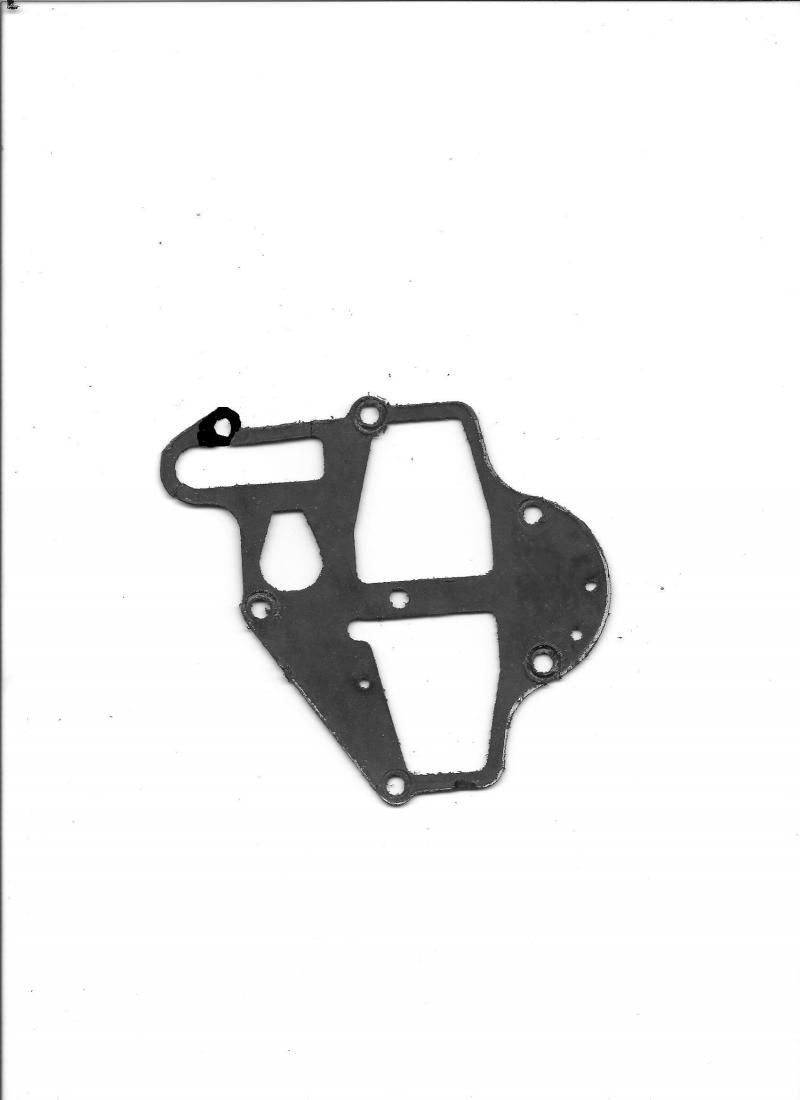

Сканы в масштабе 1:1. Достаточно распечатать и натуральный размер готов. Клеим на паронит и вырезаем.


Вложения

Котофей

лейтенант
Регистрация
03.03.2013
Сообщения
268
Карма
7
Город
Краснодарский край
Имя
Константин
Лодка
Автобот, Амур-Д
Мотор
Джоник 4L, 412дэ
Re: сканы прокладок прибоя

в прокладке под голову отверстия есть, в водяном контуре. (чтобы не забыть)


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Начал рисовать в Кореле, диаметр какой правильный под болты 6 или 7 мм.? Неплохо было бы уточнить все диаметры. На все прокладки времени рисовать 1час :D


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

Алекс изначально шпильки 6мм.но перемеряю на всякий случай


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

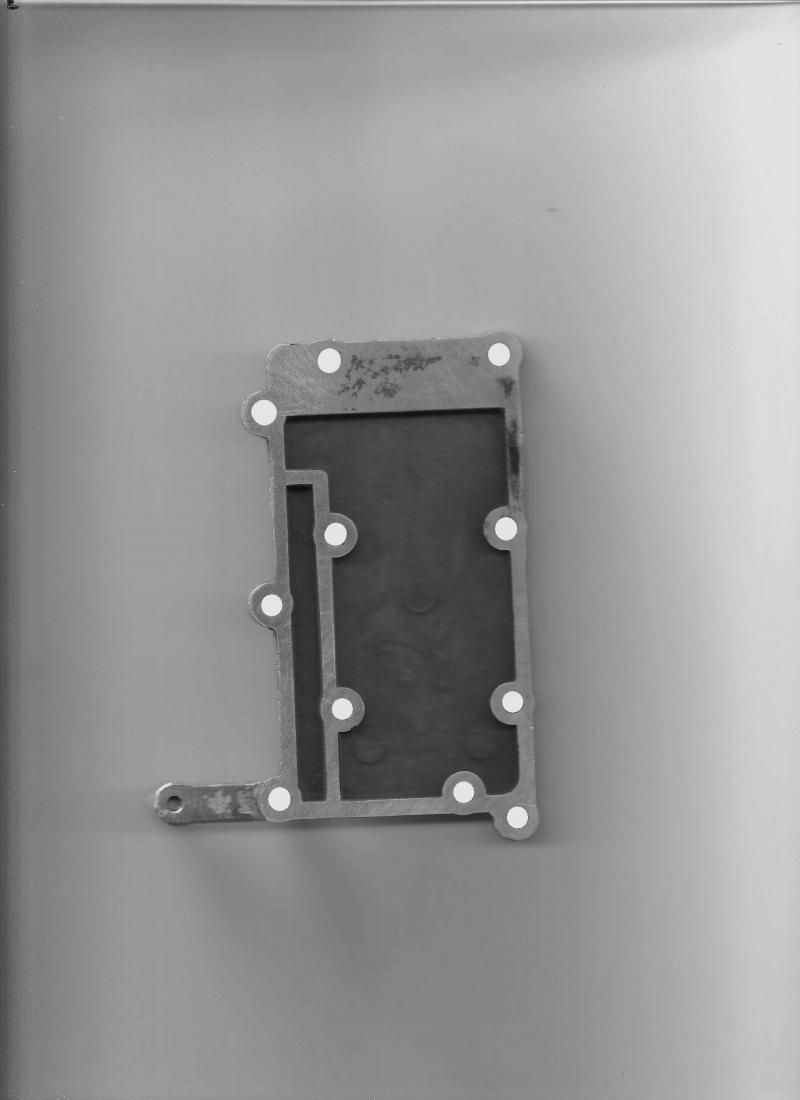

все 6мм кроме крышки глушителя.третий скан сверху.там шпильки 5мм.таких прокладок две на мотор идет.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Ок, спасибо.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

Леш а на этом плотере такие отверстия получатся?мож без них резать.а отверстия вручную высечкой пробить?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Отверстия вырежет. :)


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

во блин техника.прогресс!базу на иномоторные прокладки набить .в цене вывигрыш.


Дмитрий_71

матрос
Регистрация
18.02.2014
Сообщения
14
Карма
1
Город
Екатеринбург
Имя
Дмитрий
Лодка
Hunter 320L
Мотор
Прибой 5
Re: сканы прокладок прибоя

КОЛЕБАСС вообще Мужик!!! Второй раз уже помогает. Спсибо


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

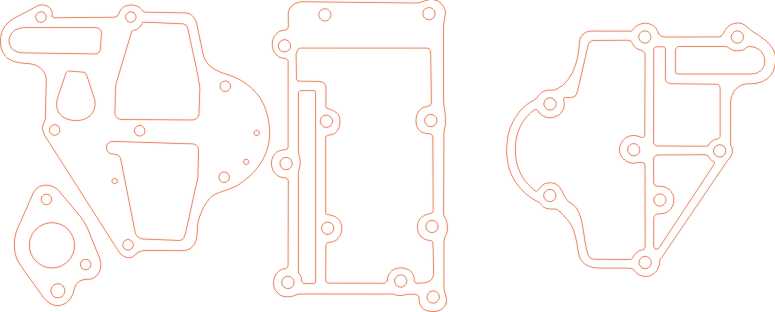

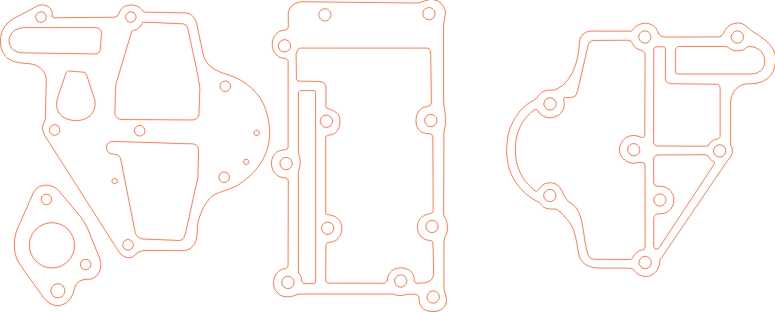

Николай надо распечатать и проверить. Скан дает искажение,надо прямо с деталей снимать размеры под рисунок-резку. Или со старых прокладок. Тогда будет точно всё совпадать. Зип в Adobe Reader. Картинка в JPEG для наглядности.


Вложения

КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

Леш сниму с прокладок.с деталей края при сканировании смазывает.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Времени на всё совсем не хватает :D Ещё Салют должны привезти для коллллекциии :D


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

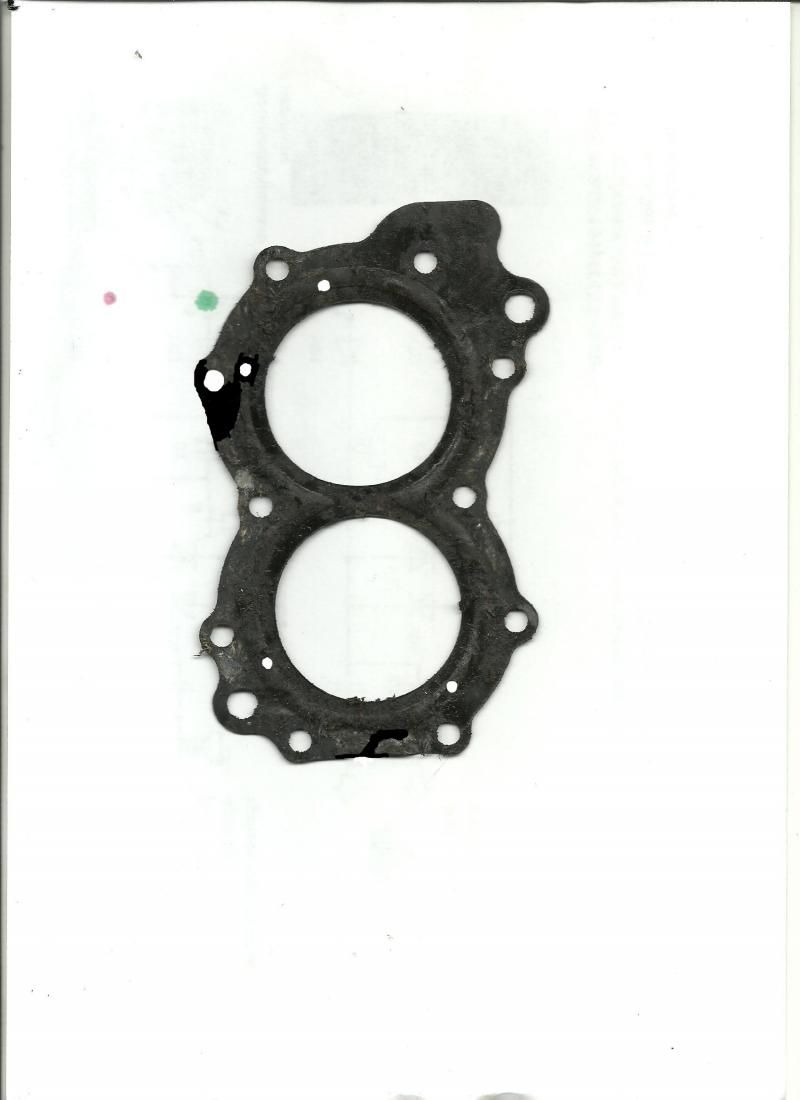

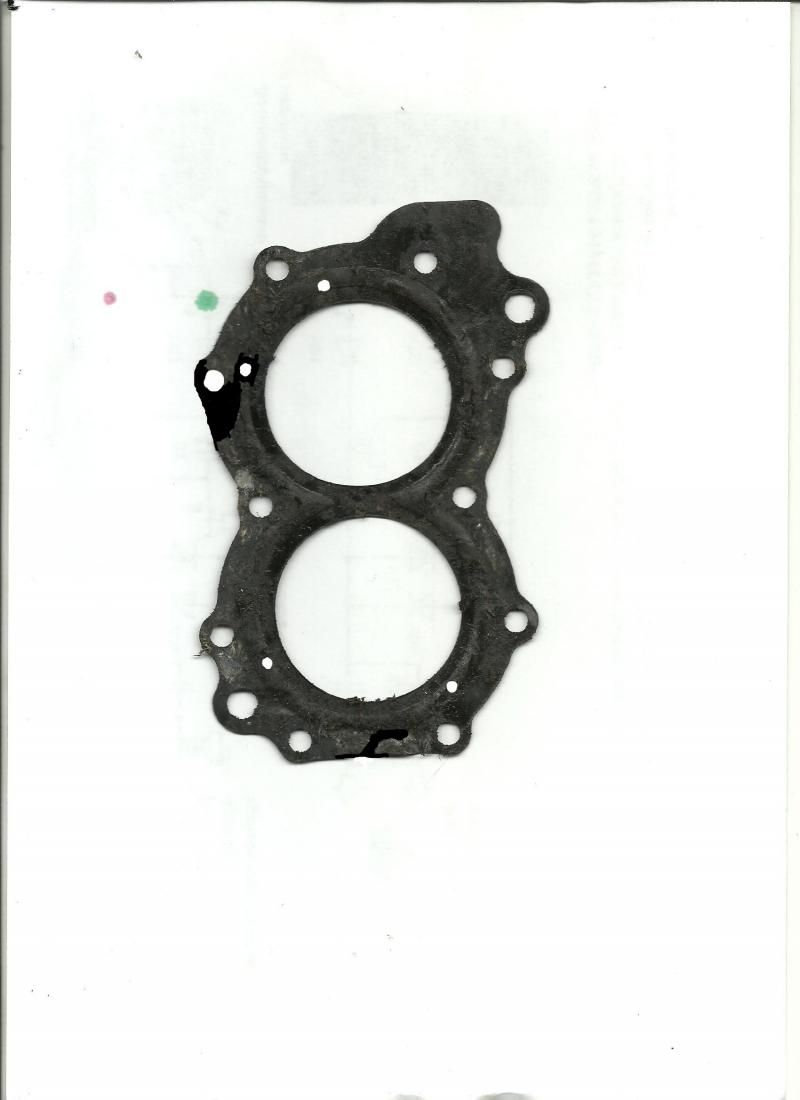

Леш вот скан с прокладки головы.по поводу салюта.сочувствую.лучше отложи на зимние вечера.запасайся паронитом самым тонким какой найдеш.сканы салютовских прокладок нужны?


Вложения

КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

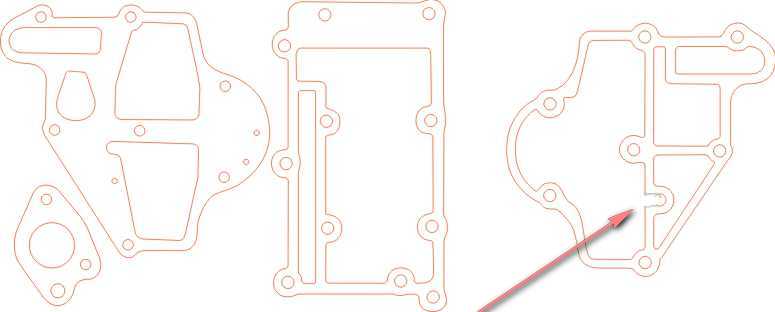

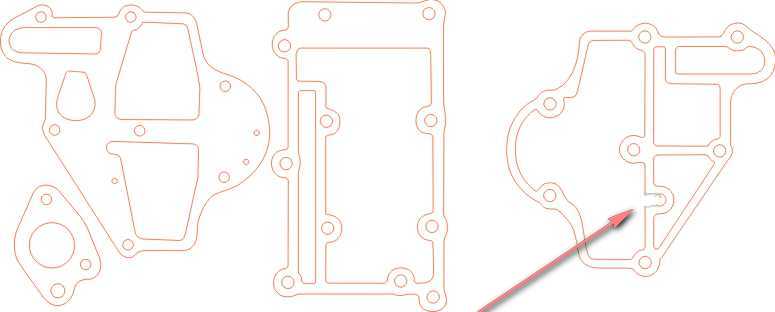

Леш в прокладке крышки клапанов не точность .там отверстие сообщается с полостью клапанов.стрелкой показал где исправил.


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Прикладывать остальные пробовал?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

Леш завтра на работе распечатаю.дома в принтере чернила кончились.супругины документы по работе почему то оказались важнее моих "долбанных картинок изза которых теперь весь принтер в мазуте непонятной .и т.д и т.п."распечатывал скан ноги когда сальник внедрял.все совпало один в один .но лучше завтра еще перепроверю.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

Леш засада.расчепятал картинки .юмасштаб раза в полтора больше.пробовал сканы -один в один.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Печатать надо с CorelDRAW , этот файл в Зипе, в низу под картинкой. Вот он точный до сотки. Установи на комп CorelDRAW вещь полезная. В Акробате или т.п. будут искажения и неточные размеры.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

ага понял.завтра попробую


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

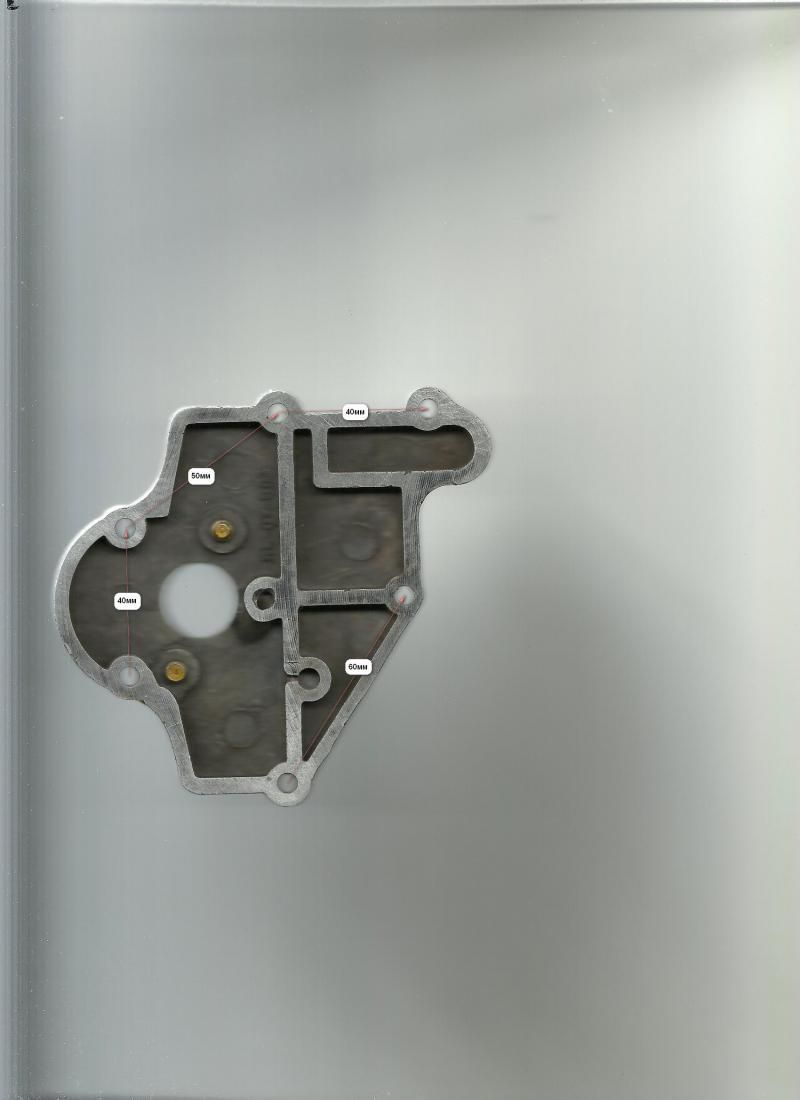

Алекс ни чего у меня с корелом не получается.вот снял размеры между центрами отверстий попробуй распечатать и промерять.размеры снимал штангелем.


Вложения

zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 355
Карма
371
Возраст
57
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Re: сканы прокладок прибоя

Эх,надо было мне отсканировать комплект,я же новый полный брал.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
45
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: сканы прокладок прибоя

Леш пока смотрим что получится.Алекс пробует чтоб на плотере прокладки сразу с паронита резать.если с размерами все срастется будет отлично.можно базу создать по прокладкам на разные моторы.а потом думаю если Алекса за умеренную плату попросить он думаю не откажет.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 826
Карма
1 301
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: сканы прокладок прибоя

Пообщался с спецами, по сканам будут плыть размеры. В идеале линейка и рисовать в кОРЕЛЕ :pardon: Точность - супер.


zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 355
Карма
371
Возраст
57
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Re: сканы прокладок прибоя

Алексей уже алигархом будет скоро! Транцы варит,прокладки режет,катухи мотает! :good:
