лодочник217

старшина 2ст.
Регистрация
27.10.2012
Сообщения
57
Карма
6
Город
п.Чертково, Ростовская обл.
Имя
Санек
Лодка
bark290s, 330s
Мотор
Ветерок-12, В-8; Нептун-23, Электромотор
Какая схема на самодельном Эл.Заж. лучше всего себя показала на НЕПТУНЕ?


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 866
Карма
901
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: самодельное электронное зажигание

Вот здесь topic245-1825.html схема Дмитрия(в первом топике на странице есть и для Нептуна) и видео отчёт Володи(vovik703) работы этой схемы на моторчике :good:


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
У Нептуна такой удачный маховик,что любая "электронка" нормально работает.Отлично подойдет Схема №2


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 469
Карма
74
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
лодочник217 Саня вот сюда ты по адресу обратился тут нет такого гадюшника.


лодочник217

старшина 2ст.
Регистрация
27.10.2012
Сообщения
57
Карма
6
Город
п.Чертково, Ростовская обл.
Имя
Санек
Лодка
bark290s, 330s
Мотор
Ветерок-12, В-8; Нептун-23, Электромотор
Калашников сказал(а):
лодочник217 Саня вот сюда ты по адресу обратился тут нет такого гадюшника.
да я это понял...наверное я здесь разместю свою тему....


лодочник217

старшина 2ст.
Регистрация
27.10.2012
Сообщения
57
Карма
6
Город
п.Чертково, Ростовская обл.
Имя
Санек
Лодка
bark290s, 330s
Мотор
Ветерок-12, В-8; Нептун-23, Электромотор
дмитрий22 сказал(а):
У Нептуна такой удачный маховик,что любая "электронка" нормально работает.Отлично подойдет Схема №2

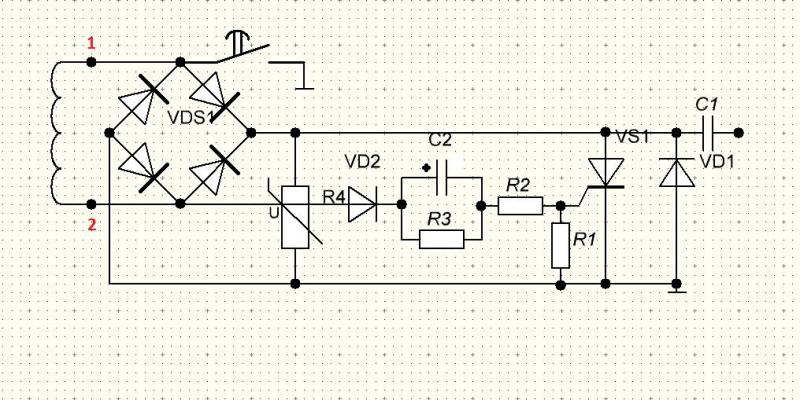

да, эта схема мне тоже нравится..одного не могу понять..где подключается начало или конец обмотки катушки?
Если я правильно понял под цифрой 1 это начало обмотки а на 2 конец?(поправте если неправильно)


Вложения

ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
49
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
При данной схеме выбирается экспериментальным путем: не работает меняй наоборот.


лодочник217

старшина 2ст.
Регистрация
27.10.2012
Сообщения
57
Карма
6
Город
п.Чертково, Ростовская обл.
Имя
Санек
Лодка
bark290s, 330s
Мотор
Ветерок-12, В-8; Нептун-23, Электромотор
а где тут ставить долполнительный диод VD1 и фильтр RC?
кто может дорисуйте плиз!


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
лодочник217 сказал(а):
а где тут ставить долполнительный диод VD1 и фильтр RC?
кто может дорисуйте плиз!
Все там на схеме уже стоит.Варистор можно не ставить,но желательно.


лодочник217

старшина 2ст.
Регистрация
27.10.2012
Сообщения
57
Карма
6
Город
п.Чертково, Ростовская обл.
Имя
Санек
Лодка
bark290s, 330s
Мотор
Ветерок-12, В-8; Нептун-23, Электромотор
а я думам ещё надо где то втулить второй варистор с диодом)))))))
где то я видел ваш рисунок пластинки для УОЗ...
не могу найти подходящих по размеру катушек ...Сердечники можно подточить с боков?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
лодочник217 сказал(а):
а я думам ещё надо где то втулить второй варистор с диодом)))))))
где то я видел ваш рисунок пластинки для УОЗ...
не могу найти подходящих по размеру катушек ...Сердечники можно подточить с боков?

Сердечники точить нельзя.


vovik703

капитан-лейтенант
Регистрация
29.04.2012
Сообщения
361
Карма
12
Город
Набережные Челны
Имя
Владимир
Лодка
Казанка 5м3
Мотор
Вихрь 30
схема дмитрия на нептуне работает на 5+ !!!! второй мотор буду переводить на нее...


Berkut

капитан 2-го ранга
Регистрация
13.06.2012
Сообщения
1 248
Карма
50
Возраст
57
Имя
Максим
Лодка
"Воронеж" и Супербайдарка "Таймень-3"
Мотор
Нептун-23 продаю., sea-pro t 2.5 s, Т30S
дмитрий22 сказал(а):
У Нептуна такой удачный маховик,что любая "электронка" нормально работает.Отлично подойдет Схема №2
я только не понял, а вместо прерывателя то, что дает команду на посыл искры то?, вроде холла не вижу...


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
49
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Та же катушка которая является и зарядной, дополнительные датчики не нужны.


Berkut

капитан 2-го ранга
Регистрация
13.06.2012
Сообщения
1 248
Карма
50
Возраст
57
Имя
Максим
Лодка
"Воронеж" и Супербайдарка "Таймень-3"
Мотор
Нептун-23 продаю., sea-pro t 2.5 s, Т30S
т.е магнит проходит мимо катушки и аха?


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
49
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Что то вроде того.


Berkut

капитан 2-го ранга
Регистрация
13.06.2012
Сообщения
1 248
Карма
50
Возраст
57
Имя
Максим
Лодка
"Воронеж" и Супербайдарка "Таймень-3"
Мотор
Нептун-23 продаю., sea-pro t 2.5 s, Т30S
а тогда не понятно, там же нужен четкий момент, когда искру давать. а тут получается что пока магнит к катушке подойдет, пока отойдет.... или я чего не понимаю?


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
550
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
Ого!!! А где-то можно посмотреть более подробное описание?


Slawa

ст. мичман
Регистрация
11.07.2012
Сообщения
197
Карма
4
Возраст
41
Город
Оса, Пермский край
Имя
Слава
Лодка
прогресс 4
Мотор
Меркури 45
Внимательно слежу за темой и приобщаюсь. Пока комплектующие железки найду, как раз во всем разберусь. Вопрос: можно ли при спайке схемы использовать в качестве проводника между деталями медные провода многожильного связистского кабеля(так называемая цветная проволока, многие ее раньше на спицы велосипедов для красоты мотали пока цветмет не принимали), а то я где-то и про серебросодержащие провода читал, а кто-то вообще дорожки пропаивает. Вот и интересуюсь.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Зачем между деталями провода?Выводами спаял,в коробок положил,эпоксидкой залил.
По согласованию УОЗ все ,как в теме "Надежная схема....."


vovik703

капитан-лейтенант
Регистрация
29.04.2012
Сообщения
361
Карма
12
Город
Набережные Челны
Имя
Владимир
Лодка
Казанка 5м3
Мотор
Вихрь 30
пластина нужна обязательно, только вот все же Дмитрий у меня почему то момент искробразования получился в другую сторону нежели у тебя в теме.... сколько я помучился чтоб понять это..... пока не приобрел стробоскоп)))))) про коробок с схемой все верно, это лучше чем возле катушек размещать, т.к. не дай Бог что то перегорит, поменял коммутатор на другой и все дела...я сделал себе уже 3 схемы, 2 работу и одну в запас)


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
550
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
Нашел, куда еще подробнее, извиняюсь за вопрос.


лодочник217

старшина 2ст.
Регистрация
27.10.2012
Сообщения
57
Карма
6
Город
п.Чертково, Ростовская обл.
Имя
Санек
Лодка
bark290s, 330s
Мотор
Ветерок-12, В-8; Нептун-23, Электромотор

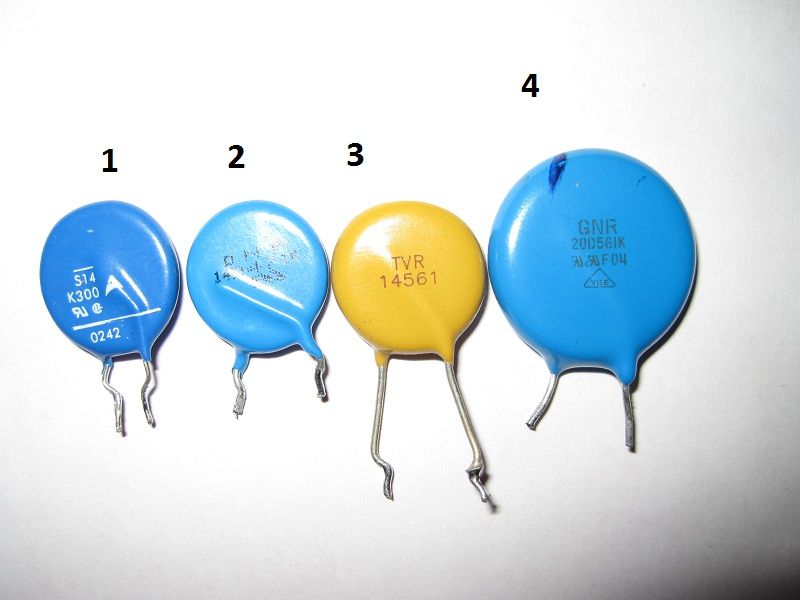

Дмитрий 22, подъскажите, какой из представленных варисторов лучше поставить.
на радиодедалях не смог найти, пришлось выпаять с бесперебойника...


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Варистор никакой.Варистор необязательно ставить.

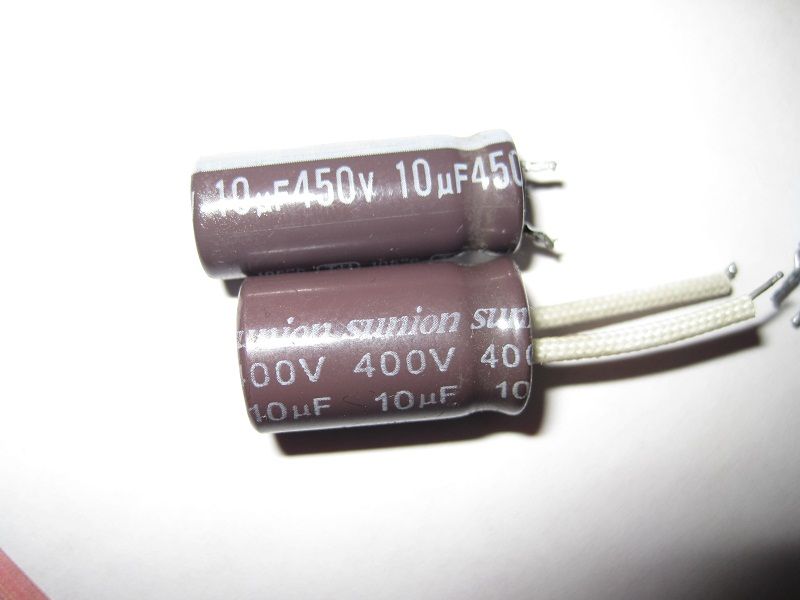

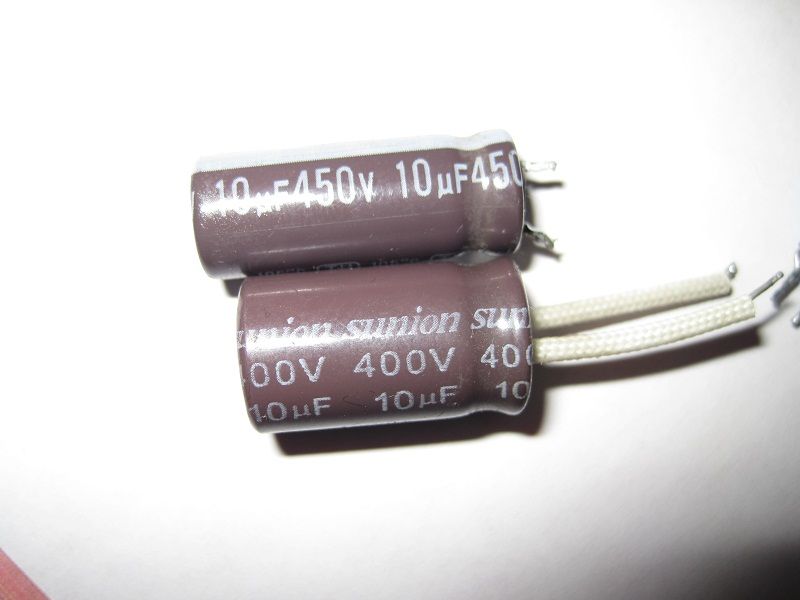

конденсатор любой.
