Коллеги, прошу у Вас помощи в перепайке магдино.

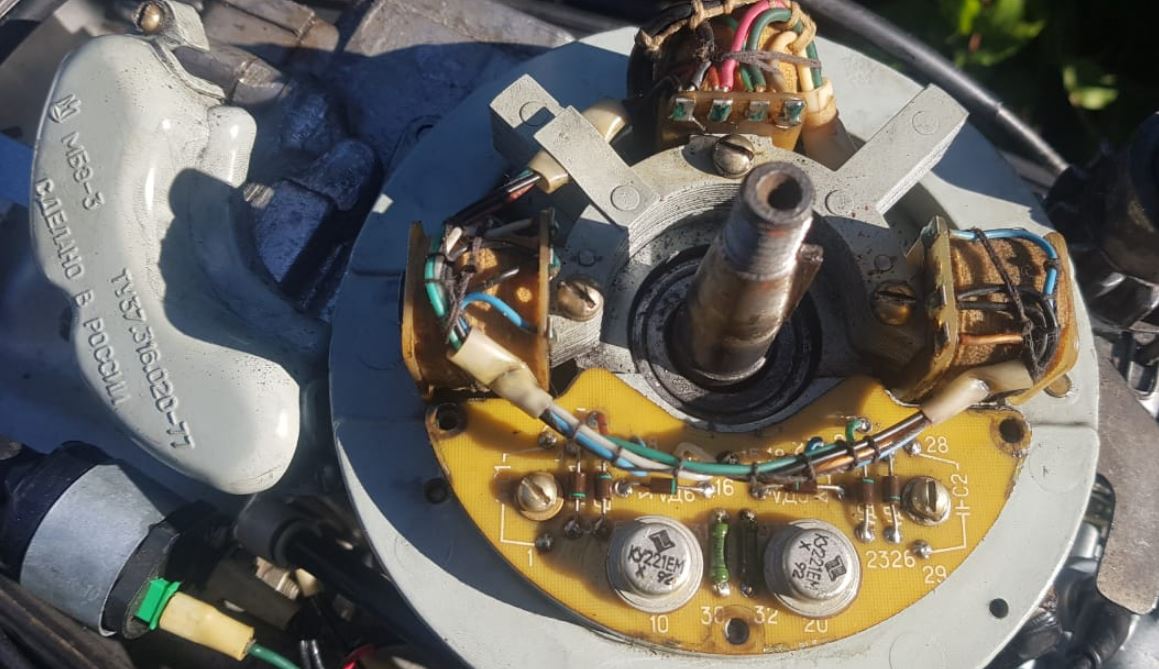

Имеется вот такое.
Подскажите, пожалуйста или пост покажите, не нашел честно, как переделать данную плату.
Если можно с картинками, потому как с паяльником знаком, но не сильно дружен.

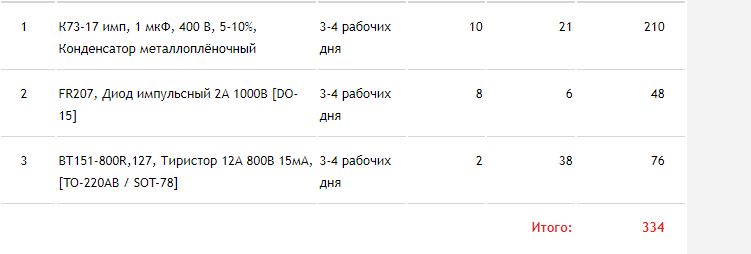

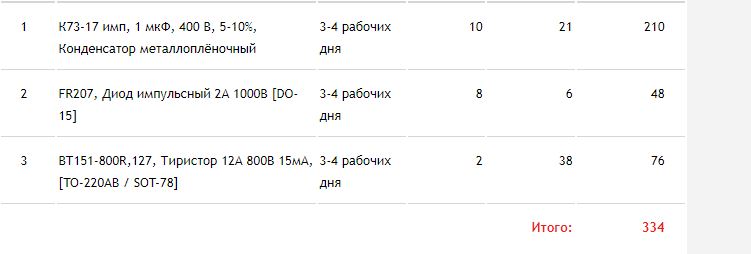

Начитался в интернете, но до конца так и остаются сомнения, правильные компоненты выбрал?
Везде в роликах перепаивают другие платы не такая у меня...
Но я так понимаю элементы то те-же ...
Заранее, Спасибо большое!


Вложения

bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 751
Карма
300
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
Она, плата, работает? Если да, не стоит их менять. Это одно из лучших решений.


Rex

мичман
Регистрация
20.02.2017
Сообщения
155
Карма
40
Город
Самара
Имя
Дмитрий
Лодка
Обь ГАЗИСО, Флагман-DK320
Мотор
Привет-22; Нептун-23; Москва-12,5; гибрид
Если работает, то ничего трогать не нужно. Тиристоры тут военные, весьма достойные, в начале 90-х ставили, видимо оборонка загибалась, девать некуда было. Конденсаторы тоже нормальные. Единственной проблемой может быть межвитковое в управляющих обмотках катушек, но это перепайкой элементов не решить.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
3 153
Карма
1 433
Возраст
61
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
Да, уж... :) Начитаются советов разных креаклов, потом портят хорошие вещи. Это зажигание еще и внукам послужит.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
3 153
Карма
1 433
Возраст
61
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
В этом зажигании, если его подмачивали, провода внутри разлагаются и окисляется внутри пайки вывод с конденсатора. Пройдись паяльником по всем точкам.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Тиристоры КУ 221 - единственные с током 300 ампер, лучше ничего не придумали, и советские конденсаторы однозначно лучше китайских.
Не читайте идиотов, электриков и дизелистов, для них у тиристора только два параметра, остальное не читают, не понимают. При установке импортных тиристоров нужно подбирать номиналы резисторов в управляющей цепи.


Иван Калуга

пассажир
Регистрация
22.07.2020
Сообщения
3
Карма
0
Город
Калуга
Имя
Иван
Лодка
Bark310
Мотор
Ветерок 8
Просто пройтись паяльником по всем местам пайки. Я понял .


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Да, обновить пайки, только без активных флюсов, просто с канифолью.


Иван Калуга

пассажир
Регистрация
22.07.2020
Сообщения
3
Карма
0
Город
Калуга
Имя
Иван
Лодка
Bark310
Мотор
Ветерок 8
Плата работала, мотор заводился. Но вот, что-то произошло.. и нет искры, точнее то есть то нет
Ну понял. Пробегусь сегодня паяльником


VVS2177

мичман
Регистрация
30.06.2020
Сообщения
177
Карма
20
Город
Москва
Имя
Владимир
Лодка
Альтаир HD-380 KS
Мотор
Suzuki dt 9,9 as, Forward 62pro, TucleBrothers 35lb
Может ВВ катушки мозг ипать начали? Маховик крутил без свечей, подключенных на массу? Пишут комрады, что самый злоипучий дефект от этого может получиться. То работает, то не работает - непредсказуемо


efik53

капитан 1-го ранга
Регистрация
25.01.2017
Сообщения
1 744
Карма
592
Возраст
68
Город
UA
Имя
Виктор Ефимов
Лодка
Энерджи 350 НДНД
Мотор
СузукиДф2.5 Ветерок8м. Эвинруд9,9
Я таких плат не одну выкинул с похожими симптомами. Хочешь- оставляй. Весла не забывай. Тиристоры, тиристоры, а катушки? Мало того, что они намотаны хз как, так там еще и провод почти перегнивший. Вобщем так, закажи комплект у (хоть он ко мне не очень)
Владимира и будет тебе счастье.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
3 153
Карма
1 433
Возраст
61
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
Катушек уже с десяток за нынешнее лето насобиралось, и с обрывами и с плавающими межвитковыми и явными. Теперь уже не разматываю, а срезаю провод. Писал уже, что для интереса размотал пару катушек. В начале намотки позеленевший провод с почерневшим лаком. Намотано без пропитки почти. Вернее уже намотанные катушки окунали в лак. поэтому только несколько слоев слипшихся.


С.Н.

гл. кор. старшина
Регистрация
07.02.2020
Сообщения
134
Карма
32
Возраст
49
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
Если с паяльником "не дружен", то не надо туда лезть. Там и паять нужно аккуратно и надёжно. А поводу поиска неисправности омметром - букварь ветровода в помощь. Где то видел прям таблицу показаний омметра по точкам платы. Правда не все дефекты так можно поймать. Местные Гуру конечно неисправность могут как Кашпировские диагностировать - к ним стоит прислушаться.


Rex

мичман
Регистрация
20.02.2017
Сообщения
155
Карма
40
Город
Самара
Имя
Дмитрий
Лодка
Обь ГАЗИСО, Флагман-DK320
Мотор
Привет-22; Нептун-23; Москва-12,5; гибрид
В книжке Фишбейна схема с точками и сопротивлением была. Только межвитковое омметром не определить. Надо брать и перематывать.


С.Н.

гл. кор. старшина
Регистрация
07.02.2020
Сообщения
134
Карма
32
Возраст
49
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
В книжке Фишбейна схема с точками и сопротивлением была. Только межвитковое омметром не определить. Надо брать и перематывать.
А у меня тестер например еще индуктивность может померить... Может по индуктивности можно оценить дефект. Ведь межвитковое по идеи поменяет индуктивность, и может значительно. Хуже, если оно то есть, то нет... А катушки перематыаать занятие то ещë. Хочется верить, что это все-таки высоковольная часть...


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Есть старый, стопроцентный способ проверки катушек, подключается омметр, и катушка слегка сдавливается руками или инструментом, если сопротивление изменяется, то есть облезшие или горелые витки.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
3 153
Карма
1 433
Возраст
61
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
Есть старый, стопроцентный способ проверки катушек, подключается омметр, и катушка слегка сдавливается руками или инструментом, если сопротивление изменяется, то есть облезшие или горелые витки.
Нифига, если один два соседних витка, на сопротивлении 7-8 ком, то хрен чего увидишь. Самый надежный метод - подключаешь генератор меандра и смотришь осцилограмму. Жмешь или феном греешь и смотришь как затухающие колебания пропадают.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Володь, это понятно, но откуда у среднестатистического водномоторника генератор меандра и осциллограф.


Rex

мичман
Регистрация
20.02.2017
Сообщения
155
Карма
40
Город
Самара
Имя
Дмитрий
Лодка
Обь ГАЗИСО, Флагман-DK320
Мотор
Привет-22; Нептун-23; Москва-12,5; гибрид

Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
3 153
Карма
1 433
Возраст
61
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
Володь, это понятно, но откуда у среднестатистического водномоторника генератор меандра и осциллограф.
Тогда нехрен браться, за то что не можешь гарантированно сделать качественно. Все равно получится метод тыка. Даже с наличием вышеупомянутых приборов, бывает не сразу межвитковое обнаруживается. А уж без оных, практически невозможно, если соседние витки замыкают.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
По этому я никогда не мотаю внавал, даже датчики, у меня провода разные, от 0,025 до 0,1, покупаю часто, бывают провода которые невозможно облудить, прижимаешь паяльником к проканифоленой картонке, и нужно раз 8-10 протянуть провод, пока с него слезет лак, и нужно провод покрутить, лак сходит только со стороны паяльника, а некоторые облуживаются за два прохода, и сразу на весь диаметр, при этом провода всегда ПЭТВ-2. То есть какая то катушка будет ходить 100 лет, а в какой то через год появляются облезшие участки. Катушка же играет, при появлении магнитного потока, витки меняют диаметр намотки, немного, но два-четыре раза за каждый оборот.+ температура, + вибрация двигателя, + перехлёстывающиеся витки.
Всё непросто.


Николай 1957

матрос
Регистрация
01.10.2019
Сообщения
8
Карма
3
Город
энгельс
Имя
Николай Станиславови
Лодка
джонбот
Мотор
парсун 2.5лс
Коллеги, прошу у Вас помощи в перепайке магдино.
Имеется вот такое.
Подскажите, пожалуйста или пост покажите, не нашел честно, как переделать данную плату.
Если можно с картинками, потому как с паяльником знаком, но не сильно дружен.
Начитался в интернете, но до конца так и остаются сомнения, правильные компоненты выбрал?
Везде в роликах перепаивают другие платы не такая у меня...
Но я так понимаю элементы то те-же ...
Заранее, Спасибо большое!
Если зажигание исправное то ничего не нужно переделывать. Это отлично работает. Переделывают где стоят КУ202. Они тяжёлые и от вибраций их разбалтывает. Зажигание перестает работать.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
3 153
Карма
1 433
Возраст
61
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
Если зажигание исправное то ничего не нужно переделывать. Это отлично работает. Переделывают где стоят КУ202. Они тяжёлые и от вибраций их разбалтывает. Зажигание перестает работать.
Может и такое бывает :)


Николай 1957

матрос
Регистрация
01.10.2019
Сообщения
8
Карма
3
Город
энгельс
Имя
Николай Станиславови
Лодка
джонбот
Мотор
парсун 2.5лс

С.Н.

гл. кор. старшина
Регистрация
07.02.2020
Сообщения
134
Карма
32
Возраст
49
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
Бывало. Они на стоечках стоят и стойки разбалтывало, начинались перебои в зажигании и тиристор выходил из строя.
У меня мотор 2004 года. Купил в 2019 году. На воде плохо себя вел. После вскрытия обнаружил, что КУ202 тиристоры были в корпусе как современные импортные типа ВТ и прочие. Их прикрутили на стойки, а выводы проводами соединили с платой... места спайки голые - просто в растопырку. И это завод точно - все было аккуратно лаком залито... Поэтому я не спрашивал себя переделывать или нет... Безжалостно кусачками... Но лезть туда надо с осознанием того, что любой твой косяк способствует развитию мускулатуры рук и поясничной области...
