Владимир, спасибо за схему. А будет ли она работать, если установлена БСЭЗ? Нужна схема, которая будет работать от генераторных катушек 12в в любых двигателях. Специалисты-теоретики: прокомментируйте эту схему, пожалуйста, если не сложно. Такую обещал daryinalexey. Алексей, отзовись!.


Вова-чукча

матрос
Регистрация
16.08.2012
Сообщения
9
Карма
1
Имя
Владимир
Лодка
Крым
Мотор
Вихрь-30х2
Михаил, не заморачивайтесь с генераторными катушками. По изменённой схеме Вам надо подать на прибор ТС всего три провода: Питание 12 вольт (аккумулятор или выпрямленное с генераторных катушек мотора) - это два провода. третий провод от любого из ТЛМ, если у Вас двухискровая катушка, то от неё, тоже один провод.
p.s при использовании аккумулятора, его минус должен быть соединён с "массой" мотора.


реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 464
Карма
165
Возраст
80
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45
Вова-чукча сказал(а):
Михаил, не заморачивайтесь с генераторными катушками. По изменённой схеме Вам надо подать на прибор ТС всего три провода: Питание 12 вольт (аккумулятор или выпрямленное с генераторных катушек мотора) - это два провода. третий провод от любого из ТЛМ, если у Вас двухискровая катушка, то от неё, тоже один провод.
p.s при использовании аккумулятора, его минус должен быть соединён с "массой" мотора.
БСЭЗ у меня на 3-х цилиндровом. Соберу схему и буду пробовать. Спасибо.


реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 464
Карма
165
Возраст
80
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45

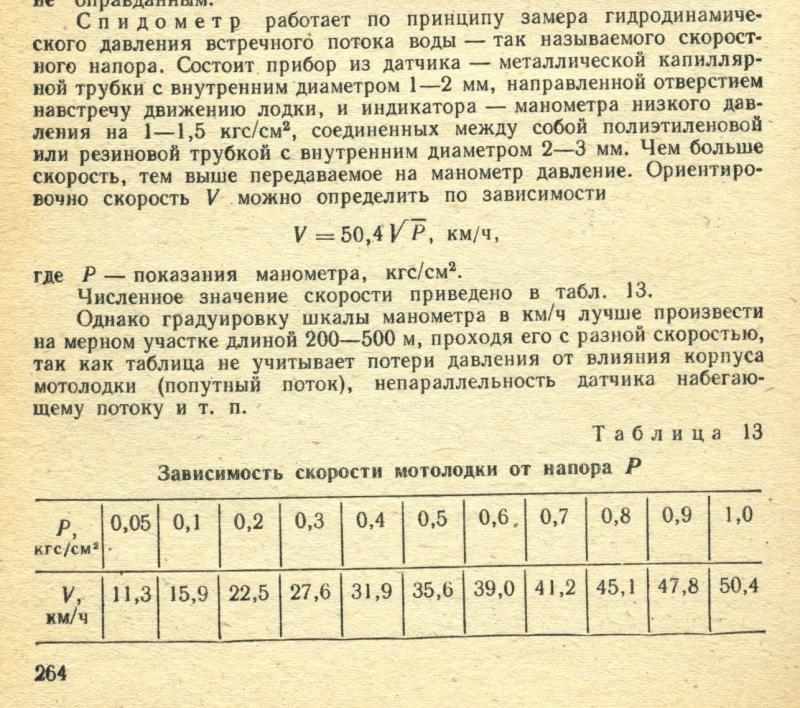

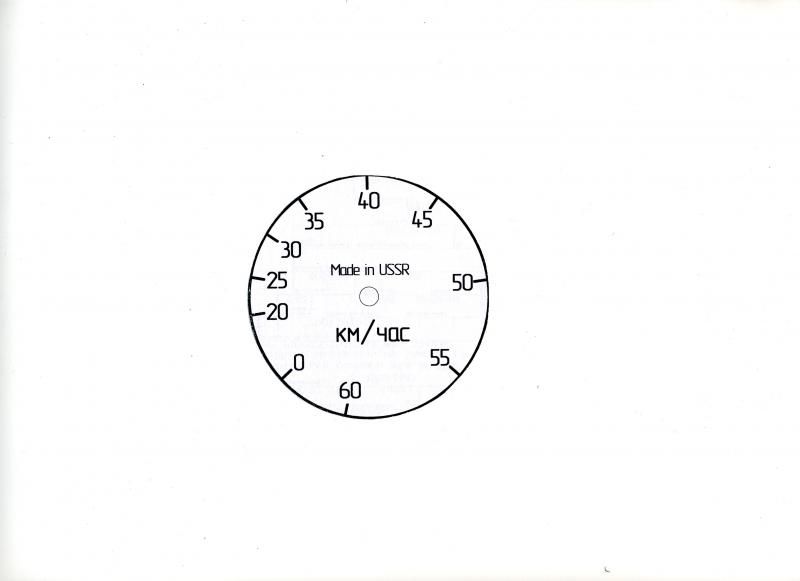

В приборе ТС помимо тахометра стоит спидометр на базе манометра со шкалой измерения 1,5 кгс/см2. Предел измерения скорости 65 км/час, можно даже до 70 км/час (если сделать новую шкалу: ход стрелки позволяет). Но он очень маленького диаметра всего 60мм, шкала еще меньше. В этом году на панель управления лодкой поставил манометр д.100мм с пределом измерения 1 ати, шкала получилась до 60 км/час.


Вложения

Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
4 476
Карма
1 038
Возраст
51
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
барин алексей правильно пишет, проблема надуманная подаются разные тахометры электронные,на любые деньги, я пошел купил, подсоединяю временно винт подобрать мотор настроить, больше он не нужен. правда он показывает с запозданием


vovik703

капитан-лейтенант
Регистрация
29.04.2012
Сообщения
360
Карма
12
Город
Набережные Челны
Имя
Владимир
Лодка
пвх
Мотор
Сузуки 15 DF
ребят вопрос по ТХ 193, почему больше 2000 оборотов показывать не хочет??? дальше просто стрелка падает на 0 и все, а до 2000 показывает. зажигание мб-22


LPB

капитан 1-го ранга
Регистрация
10.05.2010
Сообщения
1 625
Карма
80
Город
Новосибирск
Имя
Павел
Лодка
Прогресс-2
Мотор
NISSAN 30
vovik703 сказал(а):
ребят вопрос по ТХ 193, почему больше 2000 оборотов показывать не хочет??? дальше просто стрелка падает на 0 и все, а до 2000 показывает. зажигание мб-22
Одновибратор перестает запускаться коротким импульсом


vovik703

капитан-лейтенант
Регистрация
29.04.2012
Сообщения
360
Карма
12
Город
Набережные Челны
Имя
Владимир
Лодка
пвх
Мотор
Сузуки 15 DF
LPB сказал(а):
vovik703 сказал(а):
ребят вопрос по ТХ 193, почему больше 2000 оборотов показывать не хочет??? дальше просто стрелка падает на 0 и все, а до 2000 показывает. зажигание мб-22
Одновибратор перестает запускаться коротким импульсом
то есть получается после 2000 идет типа непрерывного импульса??? и что делать то в этом случае??? может на бронепровод намотать???


LPB

капитан 1-го ранга
Регистрация
10.05.2010
Сообщения
1 625
Карма
80
Город
Новосибирск
Имя
Павел
Лодка
Прогресс-2
Мотор
NISSAN 30
vovik703 сказал(а):
LPB сказал(а):
vovik703 сказал(а):
ребят вопрос по ТХ 193, почему больше 2000 оборотов показывать не хочет??? дальше просто стрелка падает на 0 и все, а до 2000 показывает. зажигание мб-22
Одновибратор перестает запускаться коротким импульсом
то есть получается после 2000 идет типа непрерывного импульса??? и что делать то в этом случае??? может на бронепровод намотать???
На провод не пробовал-разобрал и переделал входную часть, потом заново откалибровал по электронному тахометру.
http://motorka.org/motory/tahometr/595- ... toram.html


vovik703

капитан-лейтенант
Регистрация
29.04.2012
Сообщения
360
Карма
12
Город
Набережные Челны
Имя
Владимир
Лодка
пвх
Мотор
Сузуки 15 DF
LPB сказал(а):
vovik703 сказал(а):
LPB сказал(а):
vovik703 сказал(а):
ребят вопрос по ТХ 193, почему больше 2000 оборотов показывать не хочет??? дальше просто стрелка падает на 0 и все, а до 2000 показывает. зажигание мб-22
Одновибратор перестает запускаться коротким импульсом
то есть получается после 2000 идет типа непрерывного импульса??? и что делать то в этом случае??? может на бронепровод намотать???
На провод не пробовал-разобрал и переделал входную часть, потом заново откалибровал по электронному тахометру.
http://motorka.org/motory/tahometr/595- ... toram.html
это наверно ты имеешь ввиду примечание этой статьи??? то есть по схеме вместо R2 2,7 ком надо поставить 6,8 ком????


LPB

капитан 1-го ранга
Регистрация
10.05.2010
Сообщения
1 625
Карма
80
Город
Новосибирск
Имя
Павел
Лодка
Прогресс-2
Мотор
NISSAN 30
vovik703 сказал(а):
LPB сказал(а):
vovik703 сказал(а):
LPB сказал(а):
vovik703 сказал(а):
ребят вопрос по ТХ 193, почему больше 2000 оборотов показывать не хочет??? дальше просто стрелка падает на 0 и все, а до 2000 показывает. зажигание мб-22
Одновибратор перестает запускаться коротким импульсом
то есть получается после 2000 идет типа непрерывного импульса??? и что делать то в этом случае??? может на бронепровод намотать???
На провод не пробовал-разобрал и переделал входную часть, потом заново откалибровал по электронному тахометру.
http://motorka.org/motory/tahometr/595- ... toram.html
это наверно ты имеешь ввиду примечание этой статьи??? то есть по схеме вместо R2 2,7 ком надо поставить 6,8 ком????
Переделывал несколько лет назад-не помню-вот в соседней ветке ребята занимаются сейчас этой темой -по горячим следам..
topic1773.html#p71273


реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 464
Карма
165
Возраст
80
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45
Почему до сих пор ПЛМ "Вихрь" выпускаются без приборов контроля работы двигателя? Может быть пора обратить внимание руководства завода-изготовителя на сию проблему водномоторников. Если будет письмо на имя руководства завода, будет и реакция. На нашем форуме есть участники и из Самары. Я понимаю, что это дело долгое, но когда-то начинать надо. Так помогите владельцам Вихрей. И себе, и другим.


реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 464
Карма
165
Возраст
80
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45

реф-мех

капитан 1-го ранга
Регистрация
16.01.2012
Сообщения
4 464
Карма
165
Возраст
80
Город
Мариуполь
Имя
Михаил
Лодка
Казанка 5М2, ПВХ Thunder ТМ-270
Мотор
Вихрь-30, Вихрь-45

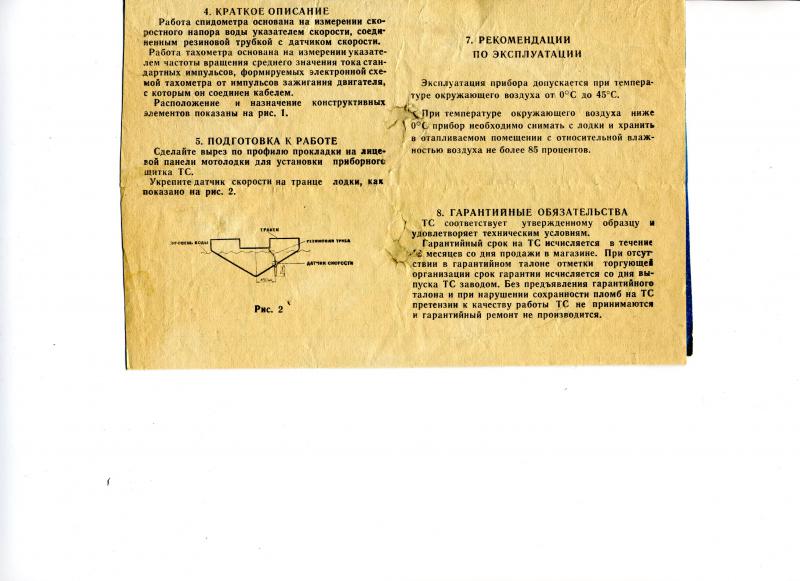

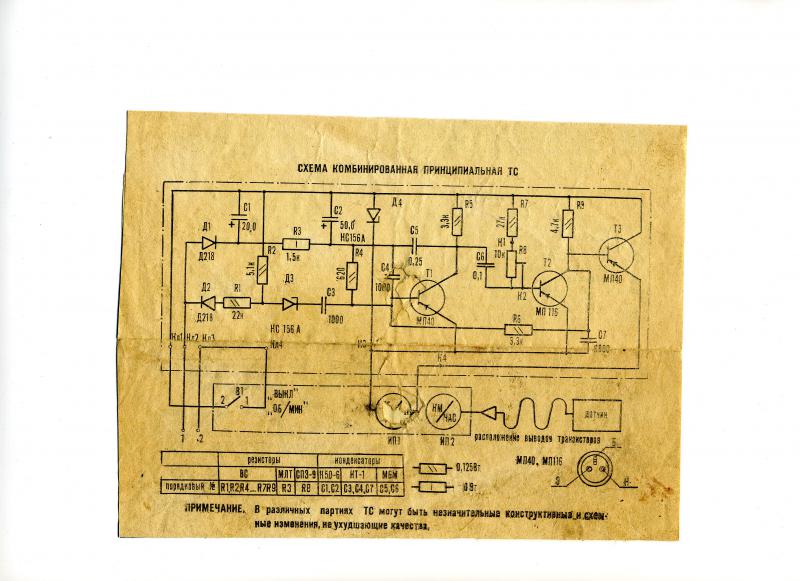

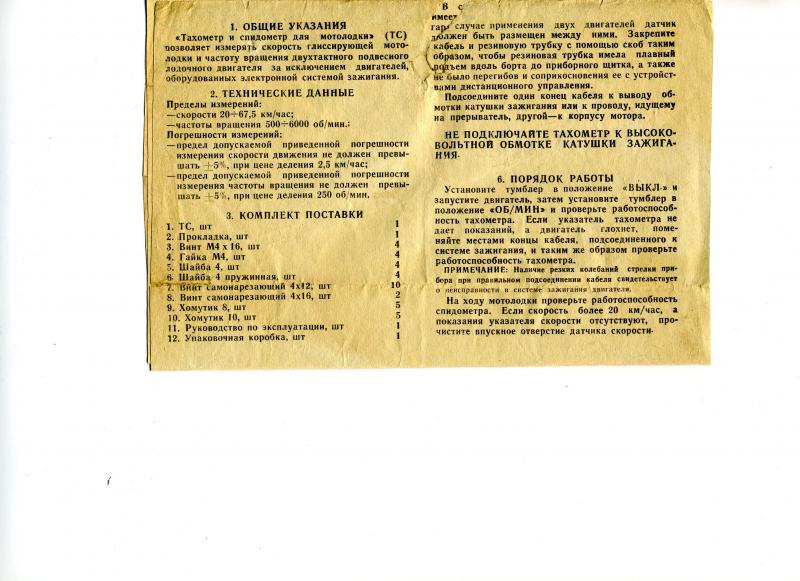

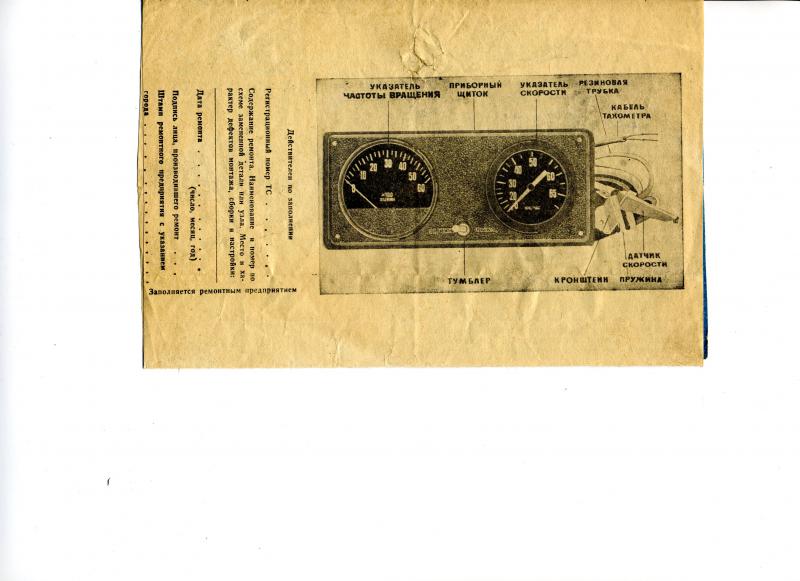

Инструкция на ТС будет здесь:
