Помогите подключить тахометр к Yamaha 30 HWCS

[танкист]

Теперь вопрос : Правильно я думаю или как?
Фото прилагаю.

Да, правильно!



[Евгений37]

Ну ты даешь!!! Все же расписано, включи голову:

С машинки Зеленый сигнал - Тахометр Черный
С машинки Черный - Тахометр Голубой
С машинки Желтый - Тахометр Крвсный

Дополнительно в зависимости от того какую подсветку прибора KUS хочешь соединяешь:
С машинки Желтый - Тахометр Оранжевый (будет красная подсветка)
- Тахометр Желтый (будет желтая подсветка)

Не забудь "проглотить" DD



[Vol_K]

Ну ты даешь!!! Все же расписано, включи голову:

С машинки Зеленый сигнал - Тахометр Черный
С машинки Черный - Тахометр Голубой
С машинки Желтый - Тахометр Крвсный

Дополнительно в зависимости от того какую подсветку прибора KUS хочешь соединяешь:
С машинки Желтый - Тахометр Оранжевый (будет красная подсветка)
- Тахометр Желтый (будет желтая подсветка)

Не забудь "проглотить" DD

Сегодня был первый обкаточный день.
Тахометр КУС - "разжевал- проглотил" подсоединил к машинке яма-703. И не работает он ни разу.
Точнее при малых оборотах (холостые) показывает примерно 800-1000об. Даю примерно половину газа, на тахе 3800-4000об, а на слух около 3 000. Далее тапку в пол - обороты поднимаются примерно до 5500-5800 и сбрасываются на 0. Ноль стоит пока не скинешь газ до половины. Перекрута наслух нет. Но хочется найти истину. Может провод бросить напрямую от движка. Кто, что скажет. Спасибо.



[танкист]

Но хочется найти истину. Кто, что скажет. Спасибо.

В разных темах писал об этом. Напишу и в этой. Необходимо установить конденсатор в цепь сигнального провода, тогда перегрузки тахометра по амплитуде сигнала не будет.
Конденсатор такой.

Можно такой

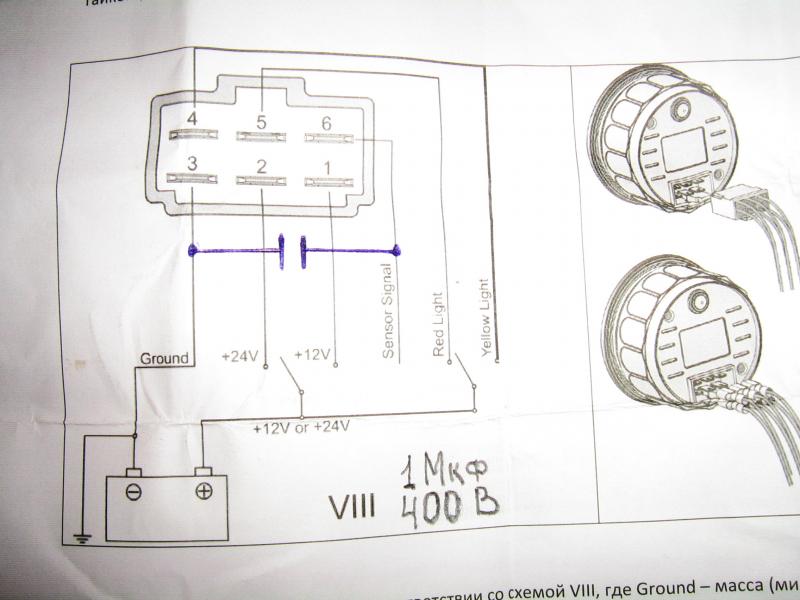

Вот схема установки конденсатора.



[Vol_K]

В разных темах писал об этом.
Конденсатор такой.

Можно такой

Вот схема установки конденсатора.

Андрей, спасибо. Изображения не открываются.



[Евгений37]

Ну ты даешь!!! Все же расписано, включи голову:

С машинки Зеленый сигнал - Тахометр Черный
С машинки Черный - Тахометр Голубой
С машинки Желтый - Тахометр Крвсный

Дополнительно в зависимости от того какую подсветку прибора KUS хочешь соединяешь:
С машинки Желтый - Тахометр Оранжевый (будет красная подсветка)
- Тахометр Желтый (будет желтая подсветка)

Не забудь "проглотить" DD

Сегодня был первый обкаточный день.
Тахометр КУС - "разжевал- проглотил" подсоединил к машинке яма-703. И не работает он ни разу.
Точнее при малых оборотах (холостые) показывает примерно 800-1000об. Даю примерно половину газа, на тахе 3800-4000об, а на слух около 3 000. Далее тапку в пол - обороты поднимаются примерно до 5500-5800 и сбрасываются на 0. Ноль стоит пока не скинешь газ до половины. Перекрута наслух нет. Но хочется найти истину. Может провод бросить напрямую от движка. Кто, что скажет. Спасибо.

На этом тахометре, если не ошибаюсь, сзади есть кнопка для установки количества полюсов (для разных моторов). Для мотора Y30HWCS необходимо установить число 3.

Что касается скачков стрелки, то лечение - установка конденсатора.



[Vol_K]

Ну ты даешь!!! Все же расписано, включи голову:

С машинки Зеленый сигнал - Тахометр Черный
С машинки Черный - Тахометр Голубой
С машинки Желтый - Тахометр Крвсный

Дополнительно в зависимости от того какую подсветку прибора KUS хочешь соединяешь:
С машинки Желтый - Тахометр Оранжевый (будет красная подсветка)
- Тахометр Желтый (будет желтая подсветка)

Не забудь "проглотить" DD

Сегодня был первый обкаточный день.
Тахометр КУС - "разжевал- проглотил" подсоединил к машинке яма-703. И не работает он ни разу.
Точнее при малых оборотах (холостые) показывает примерно 800-1000об. Даю примерно половину газа, на тахе 3800-4000об, а на слух около 3 000. Далее тапку в пол - обороты поднимаются примерно до 5500-5800 и сбрасываются на 0. Ноль стоит пока не скинешь газ до половины. Перекрута наслух нет. Но хочется найти истину. Может провод бросить напрямую от движка. Кто, что скажет. Спасибо.

На этом тахометре, если не ошибаюсь, сзади есть кнопка для установки количества полюсов (для разных моторов). Для мотора Y30HWCS необходимо установить число 3.

Что касается скачков стрелки, то лечение - установка конденсатора.

Совершенно верно. Выставил 3.0. Завтра поеду в радиоклуб за кондером.



[Vol_K]

В разных темах писал об этом.
Конденсатор такой.

Можно такой

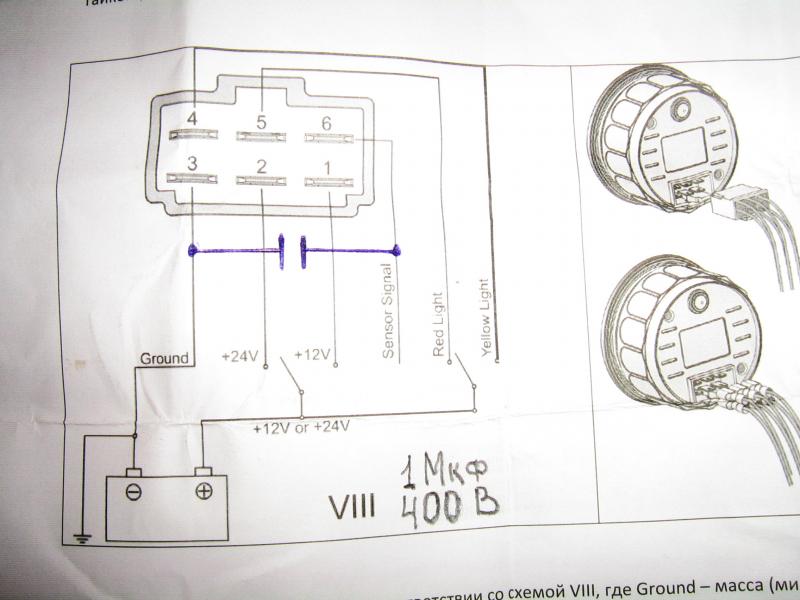

Вот схема установки конденсатора.

Андрей, спасибо. Изображения не открываются.

Ещё раз спасибо. Все открылось.



[YURIY0987]

Ещё раз спасибо. Все открылось.

Добрый день! Та же самая проблема. Установка конденсатора помогла?



[Василий Любов]

Добрый день! Та же самая проблема. Установка конденсатора помогла?

Не поможет. С вашим штатным выпрямителем идёт перегрузка и по питанию, и по сигналу. Особенно, если уже "подкипятили" аккумулятор.
Можно себя, любимого, разрекламировать? Ну, разок)))

Изготовлю выпрямитель-регулятор для лодочного мотора

!!!!!!!!!! Я в отпуске до 26.06. Ничего не делаю, но заявки беру. PS в начале: Для гостей Форума: можно не регистрироваться, мне можно написать vslubov@rtural.ru или https://vk.com/luboff_sky или 9223357136 Вайбер/Телеграм/Ватсап (но лучше-присоединяйтесь, Форум - замечательный :yes:) Господа...

forum.motorka.org

реле регулятор на я30hwcs

Добрый день. Подскажите пожалуйста, имеется реле от вихря ВБГ-3А,подойдет ли данное реле к ямахе 30. Мотор 2019г без стартера. Спасибо.

forum.motorka.org



[Ярослав]

Добрый день! Та же самая проблема. Установка конденсатора помогла?

Подтверждаю вышенаписанное! Устанавливаем приблуду, подключаем - тахометр работает! Без танцев с бубном, без конденсаторов. На ямахе 30 немного тесновато, пришлось даже чуть отпилить радиатор, чтобы влезло на место штатного выпрямителя, для лучшего охлаждения под радиатор приблуды намазал термопасту.



[YURIY0987]

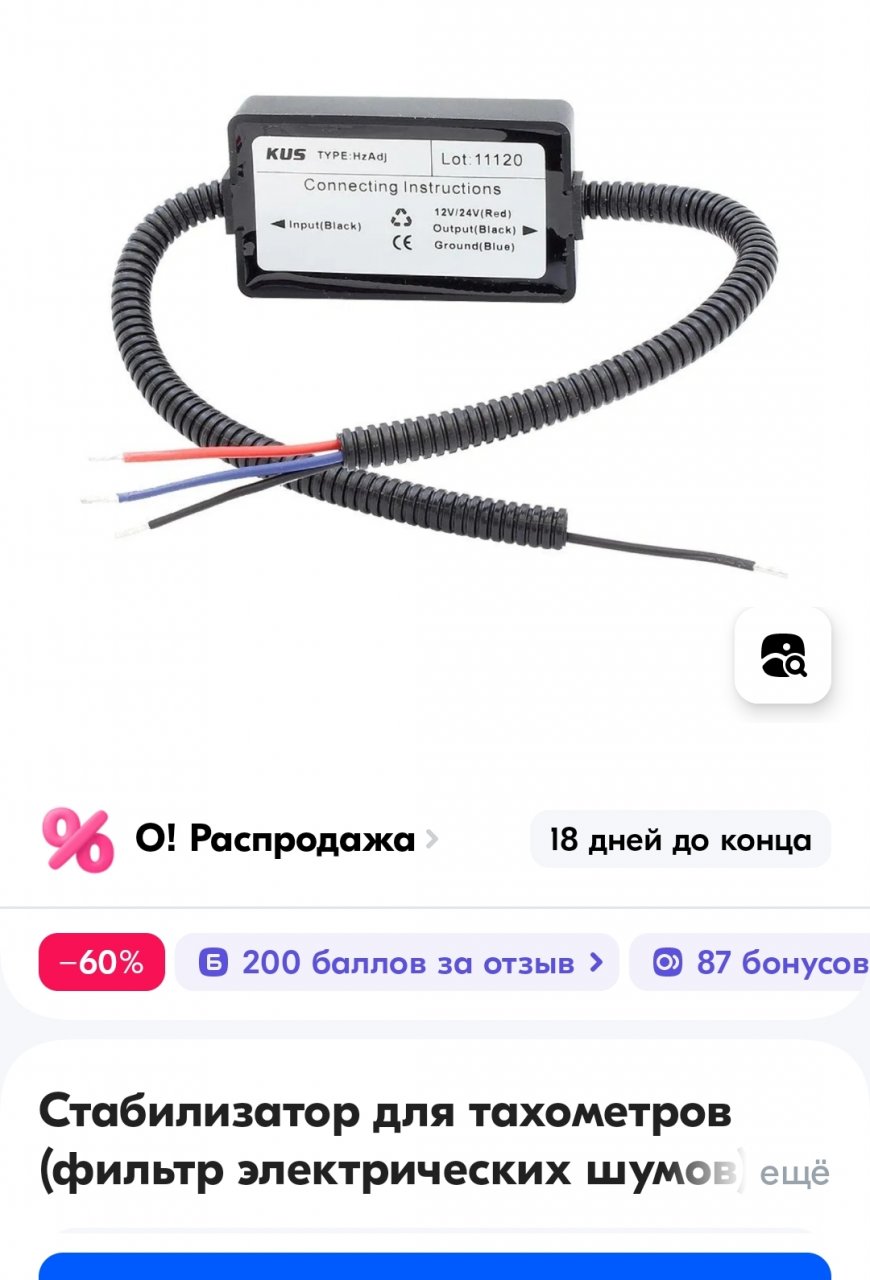

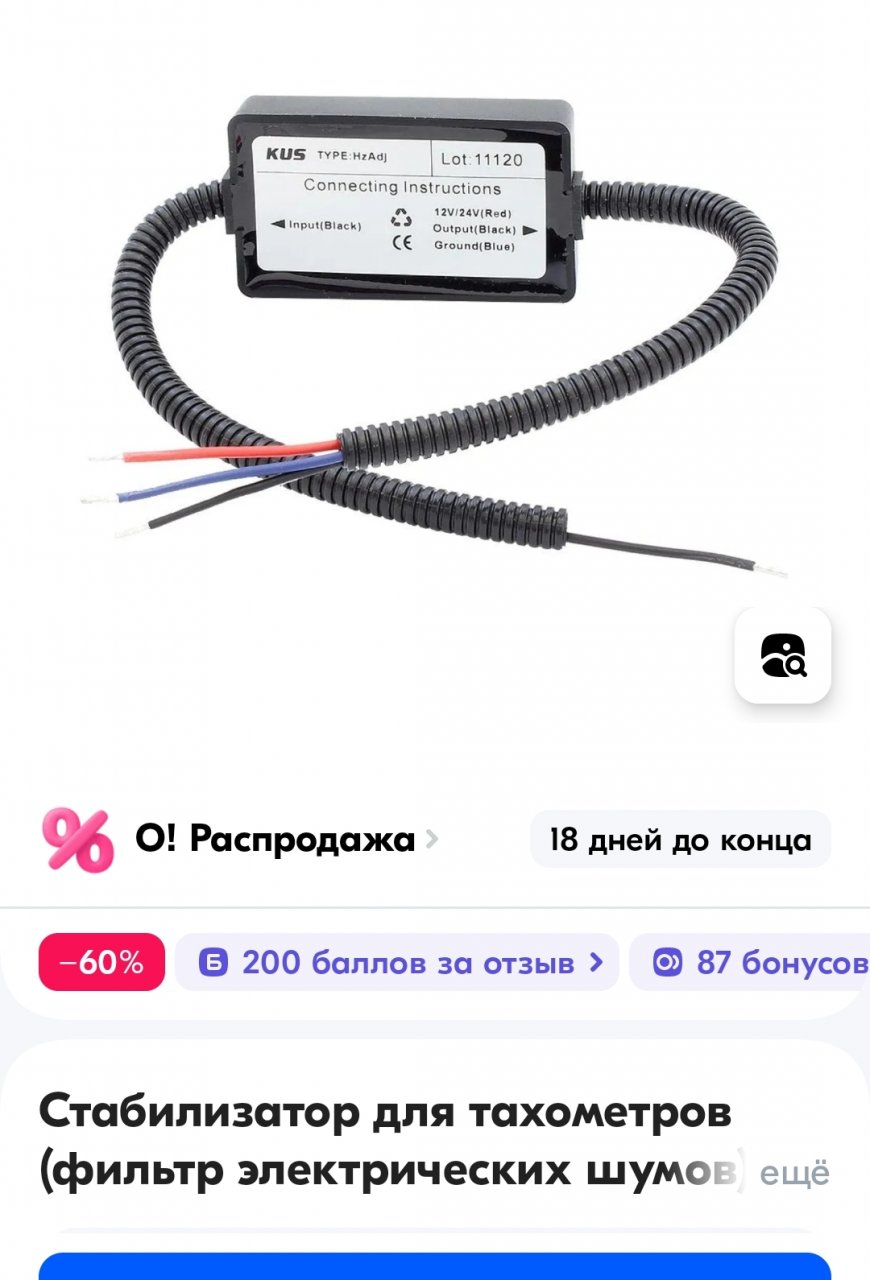

Вот нашёл такую штуку. Может кто то ставил. Напишите пожалуйста помогло или нет.
