Не получается подключить тахометр мореман (8000) к мотору Suzuki dt 30 S

[DAASN]

Но не знаю у меня и практике и в теории все получается

Просто повезло. Но такой вариант до поры до времени, когда подключите тахометр рублей за 10 не туда.



[DAASN]

у всех мото авто лод .. принцип один тот если у меня на сузе 40 вазовский работает значит любой другой будит работать хоть мореман или кус и самоделка

И еще раз нет. Вернее работать будет, но для каждого типа тахометра нужно подавать свой сигнал с конкретного места. Вы пишите про самоделки, вот пример для цифрового сигнала - https://forum.motorka.org/threads/2257/post-340273 . Подадите с катушек - спалите.

P.S. Предлагаю все же вернуться к теме разговора - "Не получается подключить тахометр мореман (8000) к мотору Suzuki dt 30 S"



[Александр_Азов]

Счетчик сколько то намотал, пока мотор работал? Он единицу наматывает за каждые 6 минут.

Нисколько. Проработал на холостых минут 10 и прокатился еще столько же. Нули показывает.Изначально массу не кидал на корпус, минус от аккума подключил к соответствующей клемме, убедился что питание приходит. Потом отключил от сети, импульсный провод соединил с желтым и снова включил. Завел мотор и понял что не то что-то. Потом уже массу на корпус подал с минусовой клеммы аккума. Ну и дальше пошло перебирание всех трех проводов и т.д.



[Александр_Азов]

А эти видео не помогли? https://forum.motorka.org/threads/11639/post-328430

Эти видео я смотрел перед началом монтажа)



[танкист]

Нисколько. Проработал на холостых минут 10 и прокатился еще столько же. Нули показывает.Изначально массу не кидал на корпус, минус от аккума подключил к соответствующей клемме, убедился что питание приходит. Потом отключил от сети, импульсный провод соединил с желтым и снова включил. Завел мотор и понял что не то что-то. Потом уже массу на корпус подал с минусовой клеммы аккума. Ну и дальше пошло перебирание всех трех проводов и т.д.

Какое напряжение на желтом проводе? Сколько вольт показывает прибор? И какой прибор? Напряжение мерил относительно массы (корпуса) или относительно другого провода из трех?
Какой максимальный коэффициент у тахометра по паспорту? Коэффициенты с десятыми долями?
Выпрямитель на моторе стоит? Зарядка аккумулятора идет?
Найдется в хозяйстве обычный понижающий трансформатор с выходным напряжением 6-30 вольт?
Тахометр в магазине своего города брал, или доставка из другого региона?



[Александр_Азов]

Какое напряжение на желтом проводе? Сколько вольт показывает прибор? И какой прибор? Напряжение мерил относительно массы (корпуса) или относительно другого провода из трех?
Какой максимальный коэффициент у тахометра по паспорту? Коэффициенты с десятыми долями?
Выпрямитель на моторе стоит? Зарядка аккумулятора идет?
Найдется в хозяйстве обычный понижающий трансформатор с выходным напряжением 6-30 вольт?
Тахометр в магазине своего города брал, или доставка из другого региона?

Как на допросе)) Отвечу что смогу. Мерил между корпусом блока цилиндров и соответственно самим проводом. Мультиметр проверенный, напряжение на холостом ходу на желтом проводе около 2,5 в. При повышении оборотов растет. Трансформатор найду, я так понимаю, для проверки работоспособности самого тахометра) Думал уже об этом. Коэффициент от 0 до 250, цена деления 0,5. Насчет выпрямителя не готов сказать, скорее его нет, зарядка на аккумне не идет, самая простая версия этого мотора. Покупал в местном магазине в Ростове-на-Дону, ямаха-центр Георг-Марин называется. Хороший магазин,самый большой выбор в городе и цены адекватные. Звонил туда, сказали вези, 2 недели подождешь пока проверят. Электронный у них брал тахометр, сейчас стоит там же, на румпеле прикрепил. С массой я все правильно сделал? Может, прям под болт хорошо зажать стоит?



[танкист]

Как на допросе)) Отвечу что смогу. Мерил между корпусом блока цилиндров и соответственно самим проводом. Мультиметр проверенный, напряжение на холостом ходу на желтом проводе около 2,5 в. При повышении оборотов растет. Трансформатор найду, я так понимаю, для проверки работоспособности самого тахометра) Думал уже об этом. Коэффициент от 0 до 250, цена деления 0,5. Насчет выпрямителя не готов сказать, скорее его нет, зарядка на аккумне не идет, самая простая версия этого мотора. Покупал в местном магазине в Ростове-на-Дону, ямаха-центр Георг-Марин называется. Хороший магазин,самый большой выбор в городе и цены адекватные. Звонил туда, сказали вези, 2 недели подождешь пока проверят. Электронный у них брал тахометр, сейчас стоит там же, на румпеле прикрепил. С массой я все правильно сделал? Может, прям под болт хорошо зажать стоит?

По одному проводу ток теч не может. Догадываешься, о чем я говорю?
У тебя три провода с катушки генератора, какой из них подключен к массе? Масса (минус) с катушки генератора подключается через диод выпрямителя. А если его нет, нет и массы.
Напряжение 2.5 вольт это просто наводка на прибор. Должно быть не менее 10 вольт.
Проверь тестером на не заведенном моторе какой из трех проводов контачит с массой.
Если ни какой, подключи любой к минусу а второй к сигнальному проводу тахометра и всё заработает.

Вариант №2. Если выпрямитель есть, подключи его к АКБ и всё заработает.

Вариант№3. Берем понижающий трансформатор и подключаем к тахометру. Один провод вторичного напряжения к минусу, второй на сигнальный вход. Питание прибора согласно схеме.
Если тахометр не работает, отправляем его в магазин на проверку и замену.



[Александр_Азов]

По одному проводу ток теч не может. Догадываешься, о чем я говорю?
У тебя три провода с катушки генератора, какой из них подключен к массе? Масса (минус) с катушки генератора подключается через диод выпрямителя. А если его нет, нет и массы.
Напряжение 2.5 вольт это просто наводка на прибор. Должно быть не менее 10 вольт.
Проверь тестером на не заведенном моторе какой из трех проводов контачит с массой.
Если ни какой, подключи любой к минусу а второй к сигнальному проводу тахометра и всё заработает.

Вариант №2. Если выпрямитель есть, подключи его к АКБ и всё заработает.

Вариант№3. Берем понижающий трансформатор и подключаем к тахометру. Один провод вторичного напряжения к минусу, второй на сигнальный вход. Питание прибора согласно схеме.
Если тахометр не работает, отправляем его в магазин на проверку и замену.

Понял, попробую на днях. Отпишусь обязательно) Спасибо



[DAASN]

Я Вам весь вечер писал от куда можно брать питание на любой тахометр, а в ответ пишите что нельзя

Да, нельзя! Тахометры бывают разные! Рааазныыыеее! По типу входного сигнала. Они не одинаковые, не идентичные, не похожие. Они разные! Вам это уже несколько человек рассказали.



[DAASN]

По одному проводу ток теч не может. Догадываешься, о чем я говорю?

Здравая мысль! Единственное не стал советовать так как по схеме DT-30 есть непонятка - провода с генераторной катушки находятся "в воздухе" и если один из них зацепить на "землю", то далее по схеме будет закорочена часть диодного моста и т.д. (там уже минус садится на "землю")



[владимр]

Да, нельзя! Тахометры бывают разные! Рааазныыыеее! По типу входного сигнала. Они не одинаковые, не идентичные, не похожие. Они разные! Вам это уже несколько человек рассказали.

да делайте что хотите



[Александр_Азов]

По одному проводу ток теч не может. Догадываешься, о чем я говорю?
У тебя три провода с катушки генератора, какой из них подключен к массе? Масса (минус) с катушки генератора подключается через диод выпрямителя. А если его нет, нет и массы.
Напряжение 2.5 вольт это просто наводка на прибор. Должно быть не менее 10 вольт.
Проверь тестером на не заведенном моторе какой из трех проводов контачит с массой.
Если ни какой, подключи любой к минусу а второй к сигнальному проводу тахометра и всё заработает.

Вариант №2. Если выпрямитель есть, подключи его к АКБ и всё заработает.

Вариант№3. Берем понижающий трансформатор и подключаем к тахометру. Один провод вторичного напряжения к минусу, второй на сигнальный вход. Питание прибора согласно схеме.
Если тахометр не работает, отправляем его в магазин на проверку и замену.

Всем привет! Вчера наконец-то добрался до лодки и приступил к операции "вариант №1". В итоге все три провода с катушки генератора звонятся между собой и ни один не прозванивается с массой. Соединил красно-желтый с массой, желтый вывел как сигнальный к тахометру. В итоге все ЗАРАБОТАЛО!!! Причем никаких невнятных показаний при работе не заметил, стрелка плавно перемещается в любых диапазонах работы двигателя. Большое спасибо за советы всем!!!
p.s. Теперь не очень понятно, соответствует ли коэффициент 3 на тахометре правде...Стоит электронный на румпеле, показания рознятся, аналоговый показывает меньше. Газ в тапку на электронном 5350, аналоговый около 4600. Расход 12 литров в час, как по паспорту. Установил коэффициент 2, показания стали одинаковыми. Действительно ли 6 полюсов у сузуки DT 30?



[танкист]

Всем привет! Установил коэффициент 2, показания стали одинаковыми. Действительно ли 6 полюсов у сузуки DT 30?

Количество полюсов генератора ПЛМ: именно это значение требуется переключать на задней стороне универсального тахометра. Лучше всего узнать эту цифру в инструкции по эксплуатации, если такой возможности нет, то смотрите здесь:

Хонда - BF 8A, BF9.9/15A, BF-25/30, BF 75/90 лс., BF25/30, BF 75/90, BF-115/130, BF 200/225 - 4 полюса
Хонда - BF-35/40, BF 40/50 - 6 полюсов
Хонда - BF-8D/9.9D, BF 15D/20D Включая водометные модели - 12 полюсов

Меркури/Маринер -18,25,48,60 по 1983; 8, 9,9 и 15л.с. (4-тактные) после 1998, Менее 40л.с. – все модели до 1999, 40л.с. (серии # 582399 и ранее) - 4 полюса
Меркури/Маринер - 8, 9,9 (До 1999 г). и 50 (4-тактный) - 6 полюсов
Меркури/Маринер - 25л.с. и 30 л.с. (4-тактные), 40л.с. (после серии #582399), 45л.с. (1987). 50-90 л.с. (4-тактный EFI –с электронным впрыском топлива ), 50л.с. и выше. 75, 90, 115л.с. (4-тактные EFI) 135, 150, 200, 225л.с. DI (дизель) 3,0 литр.. EFI 225 и 250 л.с. ProMax 3,0 литр. 300л.с. EFI - 12 полюсов

Эвинруд/Джонсон - Все 2-цил. двигатели мощностью менее 70л.с. - 10 полюсов
Эвинруд/Джонсон - 9,9л.с. и 15л.с. (2-цил., 4-тактные), 25 – 35л.с. 3-цил., 40 – 50л.с., 2-цил. (1993 и позднее), 60л.с., 3-цил. (1985 и позднее), 70л.с. и большей мощности, включая судовые приводы всех моделей FICHT (системы впрыска топлива для подвесных двигателей) - 12 полюсов

Судзуки - менее 55л.с. все двигатели;60л.с., 65л.с. по 1985, 50 – 60л.с. Cabrea - 4 полюса.
Судзуки - DF 4л.с. по 30л.с. (4-тактные), 25л.с. и 30л.с. (1993 и позднее), 55л.с. и 65л.с. (1985 и позднее) - 6 полюсов
Судзуки - 75л.с. и большей мощности (1985 и позднее), 75л.с. и большей мощности (Cabrea), 115л.с. и больше (1988 и позднее), DF 40 по DF 250, DFV6 (4-тактные) - 12 полюсов

Тохатсу/Ниссан 8л.с. по М40С (все 2-цил.) - 4 полюса
Тохатсу/Ниссан - M40D по M90A (все 3-цил.) - 6 полюов
Тохатсу/Ниссан - 115л.с., 120л.с., 140л.с. (все 4-цил.) 8, 9, 9.9, 15, 18, 25 и 30л.с. (4-тактные) - 12 полюсов

Ямаха - 6л.с.– 25л.с. (2-цил 84-87), F 9.9 (85-91) C25-C55 (2-цил, кроме С30 (2-цил. 93-97) - 4 полюса
Ямаха - F 9.9 (с середины 92 и далее), С30-С70 (3-цил.) С30 (2-цил. 93-97), 25л.с. (3-цил.), 25л.с. (2-цил. 88-01) 30л.с. – 70л.с., 50EJ, 50-70, F15 - 6 полюсов
Ямаха - F25-F225, HPDI 150-300, 80-SX250, F/T 9.9 (начало 92), C75-C150, P75, V/VX150-250, VZ 225-300 - 12 полюсов



[Александр_Азов]

Количество полюсов генератора ПЛМ: именно это значение требуется переключать на задней стороне универсального тахометра. Лучше всего узнать эту цифру в инструкции по эксплуатации, если такой возможности нет, то смотрите здесь:

Хонда - BF 8A, BF9.9/15A, BF-25/30, BF 75/90 лс., BF25/30, BF 75/90, BF-115/130, BF 200/225 - 4 полюса
Хонда - BF-35/40, BF 40/50 - 6 полюсов
Хонда - BF-8D/9.9D, BF 15D/20D Включая водометные модели - 12 полюсов

Меркури/Маринер -18,25,48,60 по 1983; 8, 9,9 и 15л.с. (4-тактные) после 1998, Менее 40л.с. – все модели до 1999, 40л.с. (серии # 582399 и ранее) - 4 полюса
Меркури/Маринер - 8, 9,9 (До 1999 г). и 50 (4-тактный) - 6 полюсов
Меркури/Маринер - 25л.с. и 30 л.с. (4-тактные), 40л.с. (после серии #582399), 45л.с. (1987). 50-90 л.с. (4-тактный EFI –с электронным впрыском топлива ), 50л.с. и выше. 75, 90, 115л.с. (4-тактные EFI) 135, 150, 200, 225л.с. DI (дизель) 3,0 литр.. EFI 225 и 250 л.с. ProMax 3,0 литр. 300л.с. EFI - 12 полюсов

Эвинруд/Джонсон - Все 2-цил. двигатели мощностью менее 70л.с. - 10 полюсов
Эвинруд/Джонсон - 9,9л.с. и 15л.с. (2-цил., 4-тактные), 25 – 35л.с. 3-цил., 40 – 50л.с., 2-цил. (1993 и позднее), 60л.с., 3-цил. (1985 и позднее), 70л.с. и большей мощности, включая судовые приводы всех моделей FICHT (системы впрыска топлива для подвесных двигателей) - 12 полюсов

Судзуки - менее 55л.с. все двигатели;60л.с., 65л.с. по 1985, 50 – 60л.с. Cabrea - 4 полюса.
Судзуки - DF 4л.с. по 30л.с. (4-тактные), 25л.с. и 30л.с. (1993 и позднее), 55л.с. и 65л.с. (1985 и позднее) - 6 полюсов
Судзуки - 75л.с. и большей мощности (1985 и позднее), 75л.с. и большей мощности (Cabrea), 115л.с. и больше (1988 и позднее), DF 40 по DF 250, DFV6 (4-тактные) - 12 полюсов

Тохатсу/Ниссан 8л.с. по М40С (все 2-цил.) - 4 полюса
Тохатсу/Ниссан - M40D по M90A (все 3-цил.) - 6 полюов
Тохатсу/Ниссан - 115л.с., 120л.с., 140л.с. (все 4-цил.) 8, 9, 9.9, 15, 18, 25 и 30л.с. (4-тактные) - 12 полюсов

Ямаха - 6л.с.– 25л.с. (2-цил 84-87), F 9.9 (85-91) C25-C55 (2-цил, кроме С30 (2-цил. 93-97) - 4 полюса
Ямаха - F 9.9 (с середины 92 и далее), С30-С70 (3-цил.) С30 (2-цил. 93-97), 25л.с. (3-цил.), 25л.с. (2-цил. 88-01) 30л.с. – 70л.с., 50EJ, 50-70, F15 - 6 полюсов
Ямаха - F25-F225, HPDI 150-300, 80-SX250, F/T 9.9 (начало 92), C75-C150, P75, V/VX150-250, VZ 225-300 - 12 полюсов

Спасибо) Значит коэффициент 2 верно выставил)



[танкист]

Спасибо) Значит коэффициент 2 верно выставил)



[DAASN]

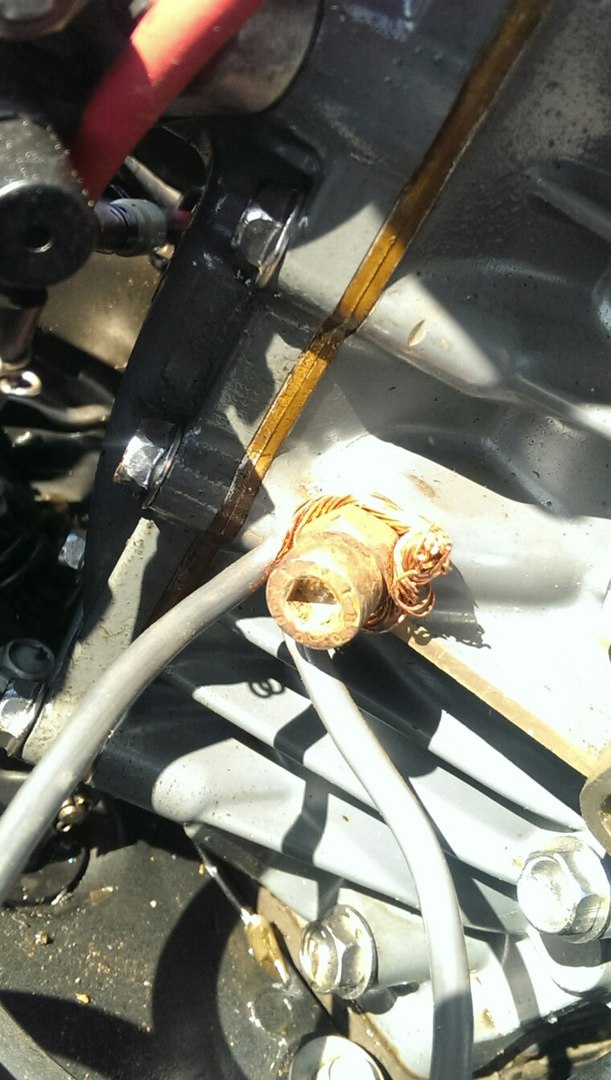

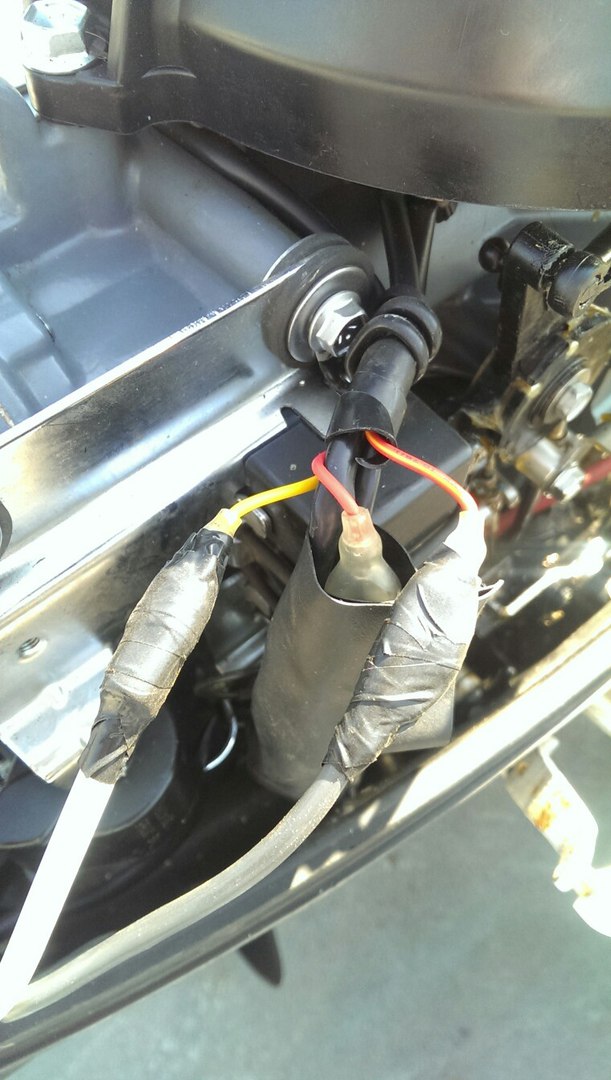

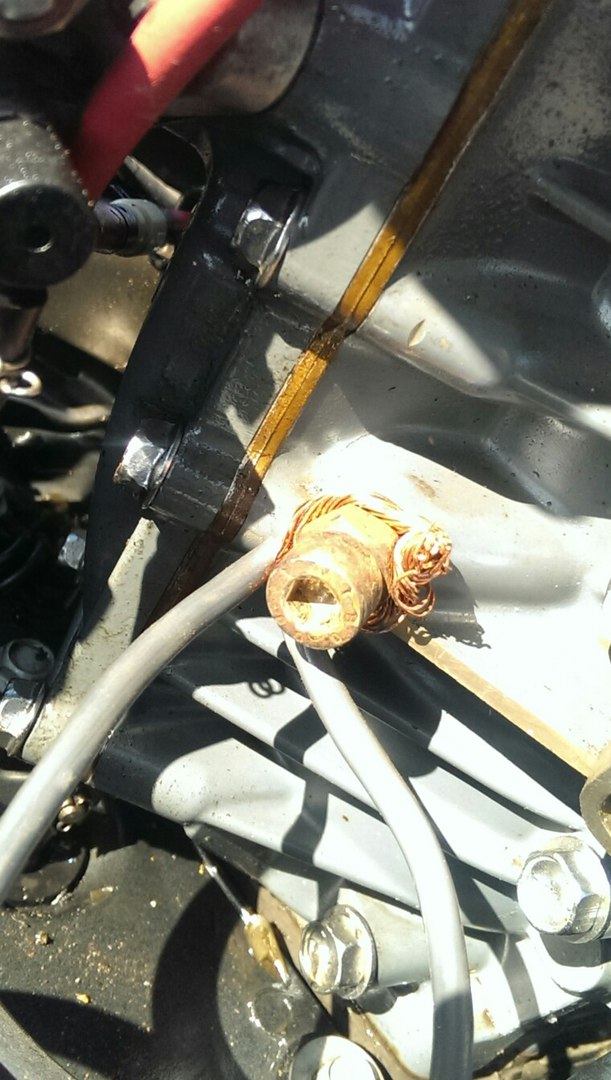

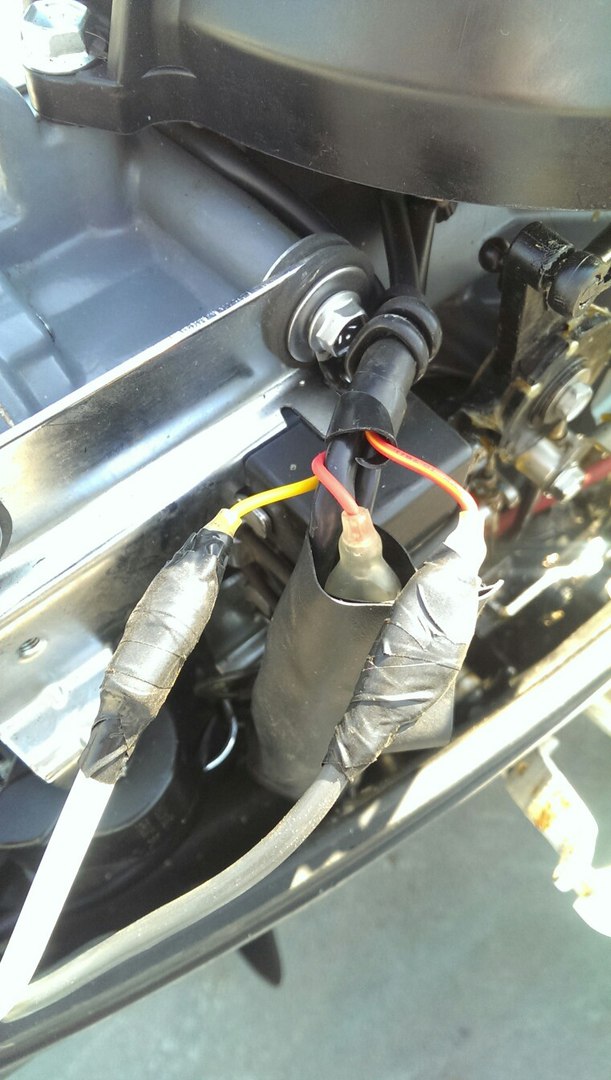

Соединил красно-желтый с массой, желтый вывел как сигнальный к тахометру. В итоге все ЗАРАБОТАЛО!!!

Александр, единственный момент, который меня беспокоит в данном случае и о которым я говорил кратко выше - если будете ставить в дальнейшем выпрямитель, то стоит учитывать, что у вас переменка сейчас на массе и у диодного моста (простейший выпрямитель) минус также по схеме DT-30 заведен на массу. То есть часть диодного моста будет просто закорочена.



[Александр_Азов]

Александр, единственный момент, который меня беспокоит в данном случае и о которым я говорил кратко выше - если будете ставить в дальнейшем выпрямитель, то стоит учитывать, что у вас переменка сейчас на массе и у диодного моста (простейший выпрямитель) минус также по схеме DT-30 заведен на массу. То есть часть диодного моста будет просто закорочена.

Я помню. Но пока не планировал ставить. Если все нормально, то летом повешу 50 сил 4 такта)
