Сдохло уже 3 шт "Вымпел СТ-02" какой-то элемент в высоковольтном генераторе, который дает питание на лампу. Но ковырять СМД монтаж, даже в такой, в общем-то несложной схеме из даташита, тоже дело неблагодарное, и очень этого я не люблю. Но суть не в этом Расковырял я простенький китайский стробоскоп. Срисовал схему, припаял отвалившиеся провода. В стоке работает но только на низких оборотах, с повышением частоты вращения яркость светодиода падает почти до нуля, но пропусков нет. Давай разбираться и считать. Оказывается емкость С1 избыточно большая и в промежутках между вспышками просто не успевает заряжаться до приемлемого напряжения. Подключил все это хозяйство к осциллографу, у него есть встроенный генератор калибровки, от 32 гц и вроде до 100кГЦ. Уменьшал емкость до минимально-возможной. Оптимально получилось от 2 до 5 мкФ, при этом стробоскоп работает не снижая яркости до частоты 25 кГц, а этого уже с избытком хватит на любой двигатель. Двухцилиндровый двухтактный двигатель при 5000 об/мин раз будет подавать импульсы с обеих свечей 166 гц. Сделал аналог на макетной плате и пробовал разные диоды и светодиодную автомобильную лампу. Понятно, что при хорошем освещении все это дело плохо видно. Пришла мысль использовать люминисцентные краски и ультрафиолетовые диоды. Сверхъярких у меня нет в наличии, в магазине тоже не нашел, поэтому спаял пару маломощных последовательно и проверил с ними. Пятно, правда получается маленькое, но видно хорошо. Метки нанес белым строительным маркером, который при облучении УФ хорошо светится и двумя красками: маджента и зеленый-кислотный (цвета сигнальных жилетов). Сейчас. Поэтому если кому-то надо стробоскоп, умеет держать паяльник. То зачем платить несколько тыс за китайский, который может отказать в первые же минуты работы. А сделать самому. Себестоимость этого устройства не выше 500 руб, если покупать все на Озоне или другом маркетплейсе УФ диоды 3 ваттные там самое дорогое, рублей по 200, остальное так себе мелочь.
Тиристоры можно использовать либо 2P4M или MCR100-8 (можно на меньшее напряжение). Типа BT151 - не работают. Не хватает напряжения для открытия. Можно в качестве источника света поставить и лазерный светодиод если сумеешь увеличить размер пятна на таком расстоянии до приемлимых размеров.

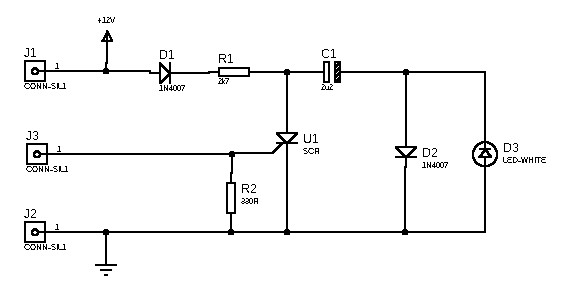

Вот такая схема. Плату можно и не делать использовать макетку или как в советские времена. несколько медных проволочек параллельно и к ним припаивать ножки деталей. В качестве датчика, просто провод прищепкой без всяких других элементов или обмотать несколько раз вокруг свечного.
251057


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 374
Карма
1 902
Возраст
63
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.

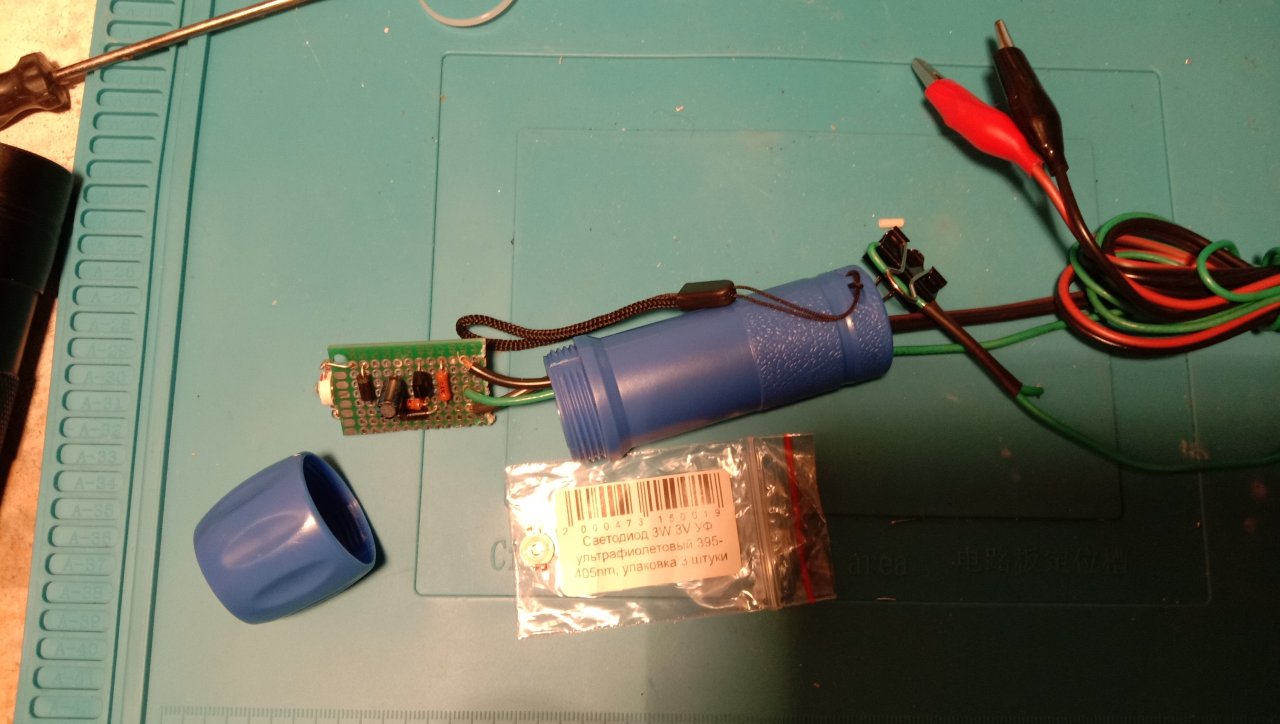

Получил УФ диоды. Заменил на китайском и собрал еще один из фонарика с Фикспрайса. На куске макетной платы. Метки сделанные флуоресцентной краской при освещении видно замечательно. Хорошо также видно ценник зеленый который можно наклеить в нужном месте на маховик. Вот такая конструкция получилась. Видео в работе, может завтра сделаю.
251196


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
15 836
Карма
4 181
Город
Земля
Имя
Андрей
Лодка
Романтика
Мотор
Mcculloch 4
Получил УФ диоды. Заменил на китайском и собрал еще один из фонарика с Фикспрайса. На куске макетной платы. Метки сделанные флуоресцентной краской при освещении видно замечательно. Хорошо также видно ценник зеленый который можно наклеить в нужном месте на маховик. Вот такая конструкция получилась. Видео в работе, может завтра сделаю.Посмотреть вложение 251196
У меня, наоборот, есть прекрасный корпус, но не работает. Дает несколько вспышек и гаснет. Дойдут руки, попробую пересобрать


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 374
Карма
1 902
Возраст
63
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
У меня, наоборот, есть прекрасный корпус, но не работает. Дает несколько вспышек и гаснет. Дойдут руки, попробую пересобрать
4 штуки фирмы Вымпел. Ни один ни работал толком. На 3 стопроцентно сдохли преобразователи. Конденсатор питания ксенонки не заряжается до 400 вольт. Купил на озоне еще один СТ-01 - он сразу не заработал, причина - не хватает мощности входного сигнала с датчика. Напрямую от генератора подал сигнал - работает. Один Ст-02 починил. Пока тепло было работал нормально. Вчера подключаю- (в гараже минусовая температура) - единичные вспышки. Феном на него подул - заработал. Здесь понятно, что виновата лампа. Думаю, что кто-то сталкивался с проблемой ксенонового света на авто в морозы, когда он либо вообще не загорается, либо гаснет. пока не прогреется. А то и вообще не загорится. На автофорумах море таких веток с проблемами.
Но это отвлекся. Кстати, стробоскопы на ксеноновых лампах выше 60 герц не работают, т.е. это 3600 об/мин у одного цилиндра или 1800 на двух.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 374
Карма
1 902
Возраст
63
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
Вот сегодня снял ролик. Испытано еще вчера. СТ-02 так и не заработал даже после того как полежал в тепле.
