Вобщем концепция такова

1. Зарядная катушка с относительно малым количеством витков
2. Двухполупериодный выпрямитель позволяющий реализовать малое кол- во витков и соответственно достаточно низкое индуктивное сопротивление катушки
3.Использование правильного драйвера с крутыми фронтами для управления тиристором

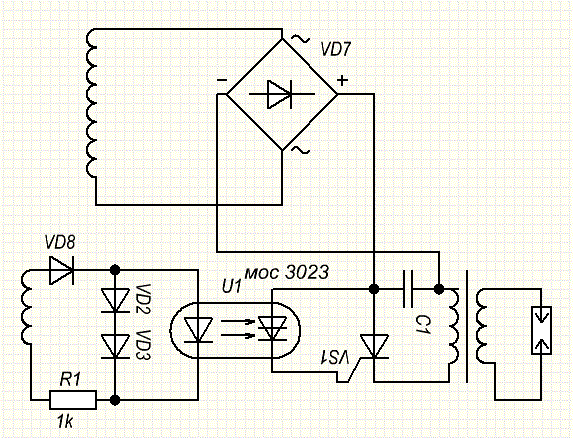

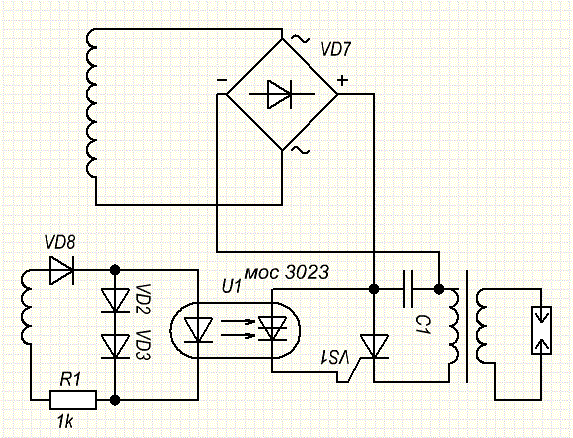

Пока только вот такая схема, попробую поигратся с номиналами мож заработает а то зима, скукотища.


Вложения

Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
2 527
Карма
489
Возраст
47
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
На схеме мостовой выпрямитель :?Опечатка..


Voivano

контр-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
1 844
Карма
498
Город
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
Все правильно нарисовано, типовая схема получается, только вся развязанная относительно общего провода. Переделал таким образом один комплект зажигания на Ветерке, разницы не увидел, по сравнению со стоковой схемой, никакой. Конденсатор, заряжается точно так же, что и однотактной стоковой. Какая разница, чем заряжать конденсатор, если он за цикл успевает зарядиться до амплитудного значения, подаваемого на вход. А разряд происходит через тот же тиристор и первичную обмотку катушки зажигания.
