Опять 25!!! Помогите с зажиганием ветерок.

[Epifancev_A_S]

Зеленый провод на верхний цилиндр, красный на нижний, черный масса.

У меня болтаются три тоненьких провода: красный, зеленый, и белый- черного нет.
P. S. Извините что достаю тупыми вопросами.



[xxx1982xxx]

Зеленый провод на верхний цилиндр, красный на нижний, черный масса.

У меня болтаются три тоненьких провода: красный, зеленый, и белый- черного нет.
P. S. Извините что достаю тупыми вопросами.

Ну так припаяй его и выведи. в чем проблема то?



[Epifancev_A_S]

Белый куда не пойму. Или его просто заизолировать?



[Voivano]

Ты бы свое зажигание сфотографировал чтобы понятно было. Белый с платы выходит? Если с платы третьим слева, то это на управляющий вывод, он крайний справа, катушки нижнего цилиндра.



[Epifancev_A_S]

Ок. На днях сфотою своё.
Спасибо.



[Юрий штиль]

Белый куда не пойму. Или его просто заизолировать?

Если у тебя нет генераторной катушки, то как бы и белого провода не должно быть. Возможно твой тонкий белый это масса, нужно подробное фото.



[Epifancev_A_S]

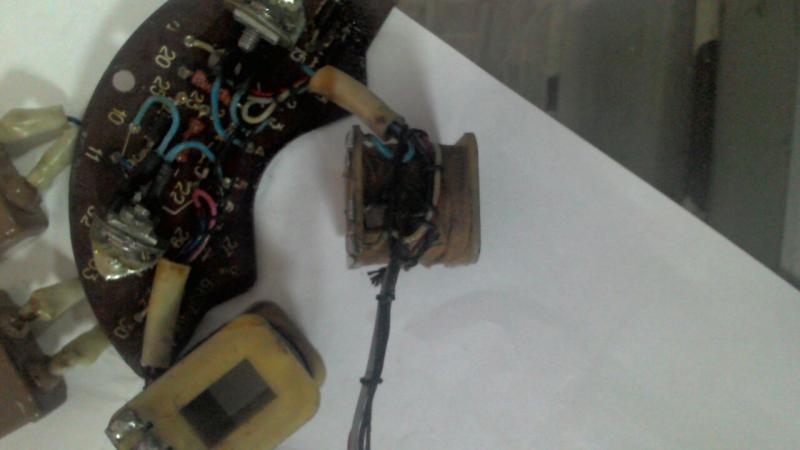

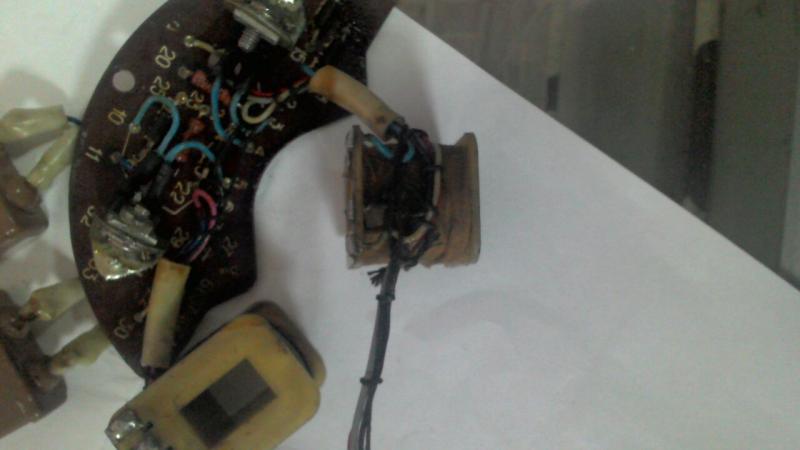

Моей камерой качество не получается-если ближе то мутно.



[Epifancev_A_S]

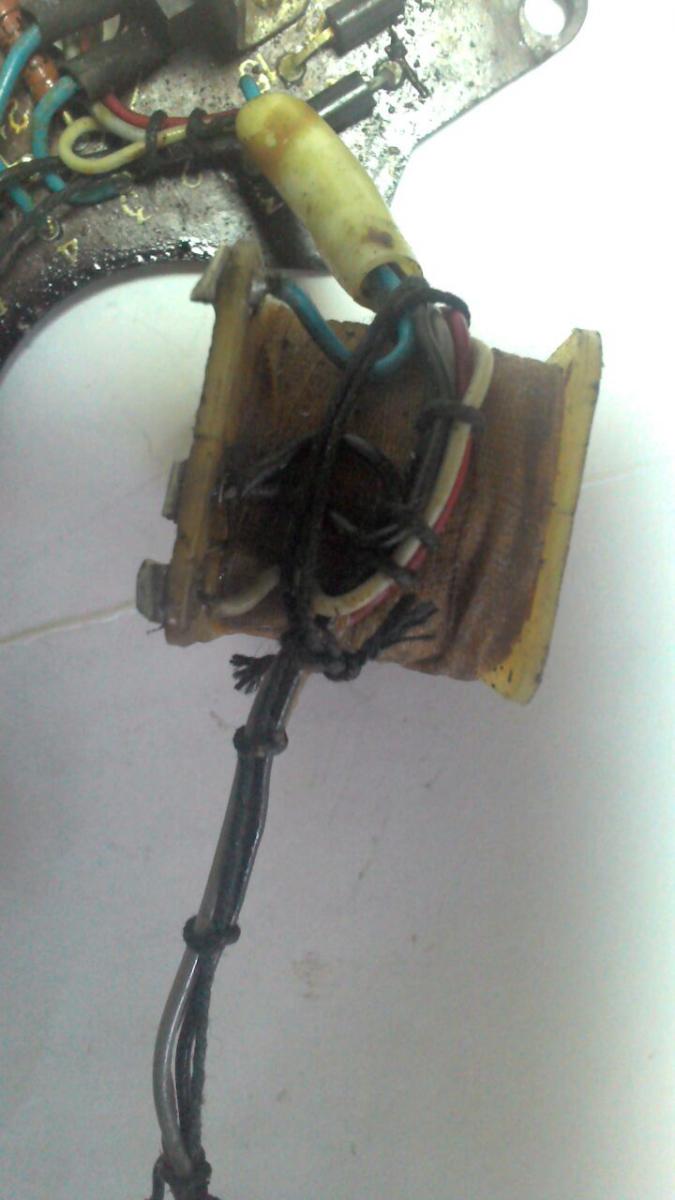

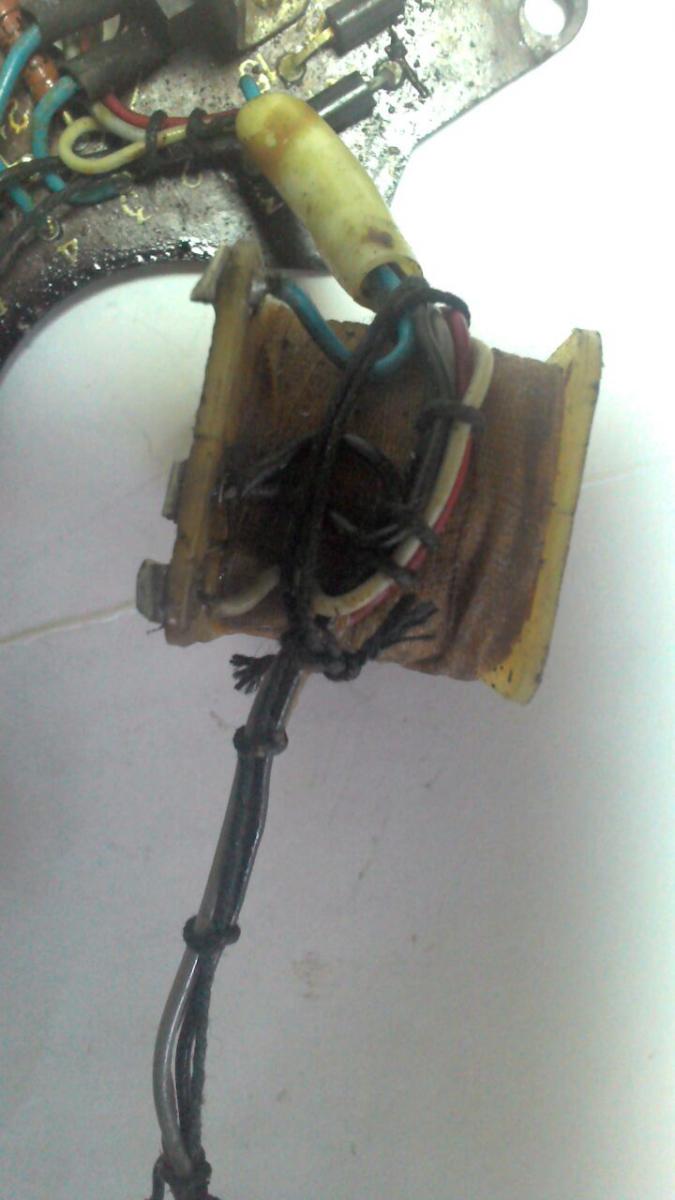

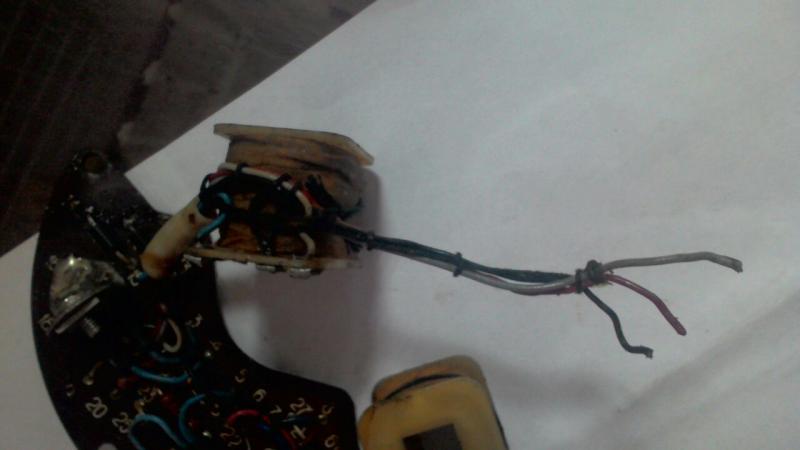

Ещё фото



[Epifancev_A_S]

..



[Voivano]

С платы выходят три провода: 1 - на катушку зажигания нижнего цилиндра, 4 - масса, 7 - на катушку зажигания верхнего цилиндра.



[alexeyvlad]

у меня беда. Спаял плату, намотал катушки на заводе. Делал как писал Лодочник, но нет искры. не пойму что сделал не так. помогите. С чего начать проверку?



[Voivano]

Проверку надо начинать с правильности монтажа. В электричестве всего две неисправности: либо есть контакт, там где его быть не должно: либо нет контакта, там где он должен быть.



[bosya]

потом проверить это все вместе на двигателе с маховиком, подергав за шнурок, проверить напряжение на конденсаторе. маховик сильно не насаживать, крышкой плату не накрывать, чтобы было меньше времени добраться до конденсатора, пока он не разрядился. если конденсатор заряжен 80+ Вольт, тогда искать проблему в монтаже управляющей части. иначе - накопительной а потом и управляющей. если повезет, достаточно будет одного пункта.



[Voivano]

Я писал уже, как проверить зажигание Ветерка, например, дома не устанавливая на мотор. При условии, конечно, что есть мультимер или Цэшка стрелочная, и какой-нибудь трансформатор, например паяльник моментального нагрева, зарядка трансформаторная, а не импульсная. Соединяешь провод, идущий на катушку зажигания с массой (это правая, по схеме обкладка конденсатора. Например зеленый - это верхний цилиндр. Цепляешь к этим проводам минусовой щуп вольтметра (если это мультимер, предел измерений ставишь на 200 вольт). Второй (плюсовой) щуп цепляешь за анод тиристора. К сердечнику магнитопровода подносишь работающий трансформатор. Прибор должен показывать напряжение на конденсаторе. У меня от паяльника, по схеме с удвоением показывает от 40 до 60 вольт, стоковая схема - 24-35 в., зависит от напряжения в сети (живу почти в деревне, вечером свет бывает хреновый). Если хороший трансформатор, то при приближении к другому сердечнику, тиристор может даже открыться. Конечно можно специально намотать катушку и ей проверять. Но это уже, если занимаешься ремонтом. Здесь нюанс, что проверяется только накопительная часть и целостность монтажа.



[alexeyvlad]

Ясно начну с проверок катушек. Я еще не разобрался с массой, у лодочника ее много( 4 провода).
Еще момент, на схеме две платы. И управляющая обмотка катушки 1 припаевается к плате 2, что соединена с накопительной обмоткой 2. Я правильно понял?
еще не понял, масса с корпуса припаеватся к массе ТЛМ?
Извините за море глупых вопросов, первый раз паяю схему сам



[Voivano]

Ты ссылку дай на схему и если есть картинки, то и на на них. Ты говоришь и пишешь одно, а мы возможно подразумеваем другое



[alexeyvlad]

http://forum.motolodka.ru/read.php?f=1& ... &t=1066815



[alexeyvlad]

померил напряжение на накопительных обмотках. Показывает от 50 до 65Вт. Это нормально для 5000 витков?



[Юрий штиль]

Как замерял?



[alexeyvlad]

я накинул провода и одел маховик и покрутил его и снял напряжение с катушек. мерил не сопротивление а напряжение в вольтах



[Voivano]

Мерил как на катушках? в смысле на проводах, которые идут на катушки зажигания?



[alexeyvlad]

да. с выходов кашушек



[Voivano]

Раз ставил на мотор, то проще было посмотреть искру. Раз не получается, ты тогда фотки выкладывай, как что соединяешь и куда чего прикручиваешь? На пальцах, никто тебя не поймет и не поможет.
Честно, я понял одно: что ты попробовал собрать зажигание по инструкции Лодочника, но что-то у тебя не получилось.
